从一座城市钻进一个房间：Three.js + Blender 做一个五级钻取的数字楼宇大屏

前言

「数字孪生楼宇」几乎是智慧园区类大屏的标配需求：客户希望从城市一路点进园区、点进某栋楼、某一层，最后看到某个房间里的某台空调。

这类需求的难点不在数据，而在于五级都要好看：城市要有立体感，园区要有夜景氛围，楼宇要能剖开看到每一层，楼层要能看清工位，房间要能点到具体设备。任何一级做得像「几何体拼的方块」，整个大屏的观感就塌了。

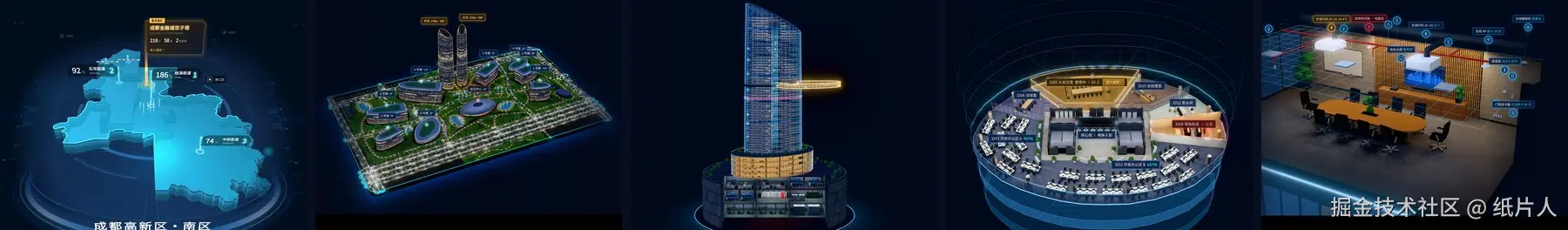

这次我和 AI（Claude Code）一起，把这五级完整做了出来：

这篇文章会聊聊：

• 五级钻取的整体架构：哪些用 Three.js 实时画，哪些交给 Blender 建模烘焙
• 城市级：OSM 街道边界做成立体地图
• 园区级：按真实地图布局建模，用 Cycles 把夜景灯光「烘」进地面
• 楼宇级：58 层的写实塔楼，怎么做到 60 帧 / 秒
• 楼层级、房间级：一份布局数据，Blender 和前端两边共用
• 一路踩过的坑（有几个真的很隐蔽）

技术栈：Vue 3 + Vite + Three.js r186 + Blender 5.2（Python 脚本建模 + Cycles 烘焙），数据全部是本地演示数据，无后端。

---

一、效果与功能

页面是 1920×1080 的大屏，五级之间通过顶栏面包屑和场景里的入口按钮来回切换。

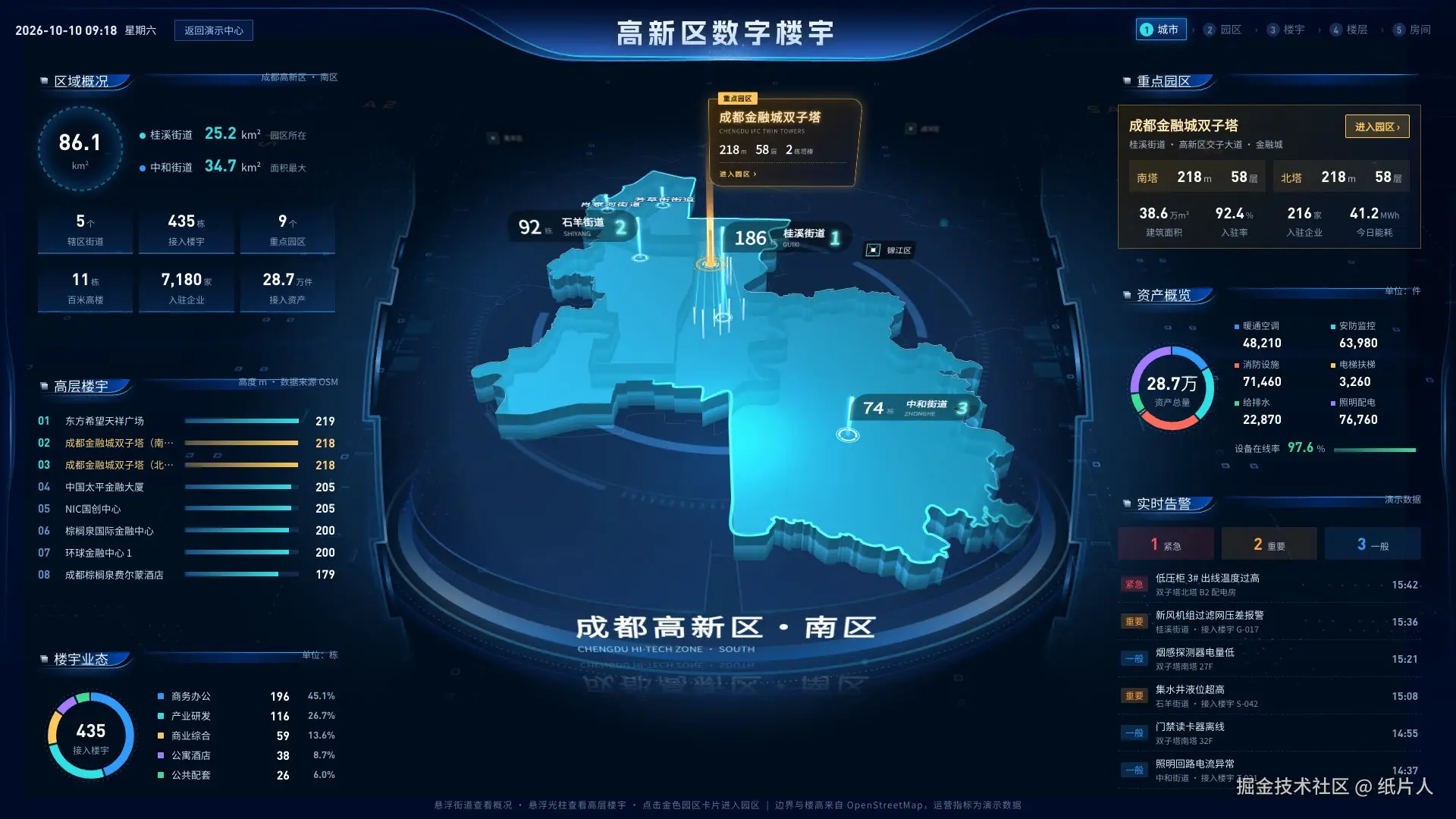

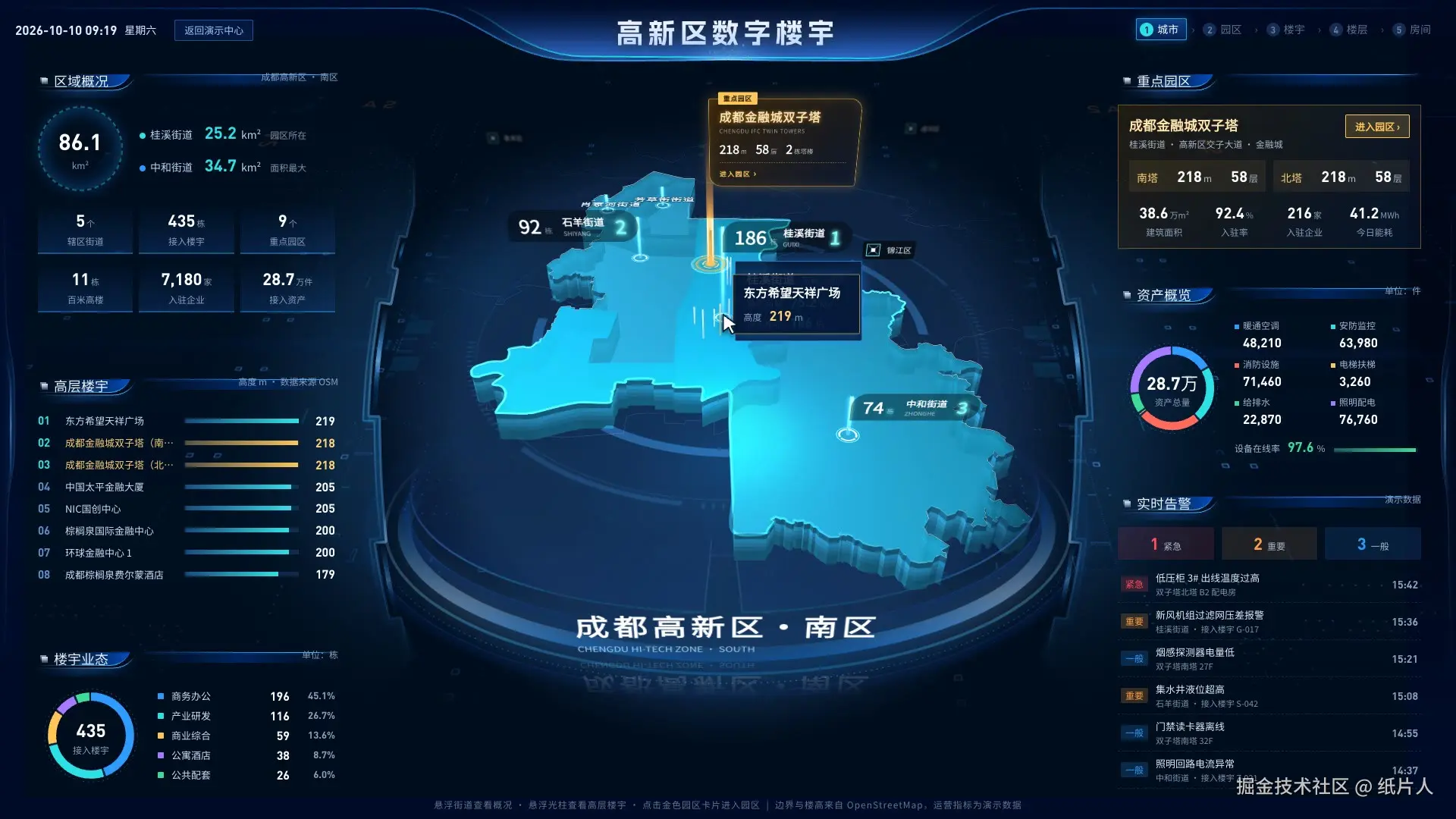

1. 城市级：成都高新区立体地图

• 高新区南区 5 个街道立体拉伸，入场时地图从下方升起、光柱一根根长出来
• 每根光柱是一栋高层楼宇，高度对应真实楼高；悬浮街道整块高亮并弹出街道卡片
• 金色光柱是重点园区「成都金融城双子塔」，点击卡片进入园区

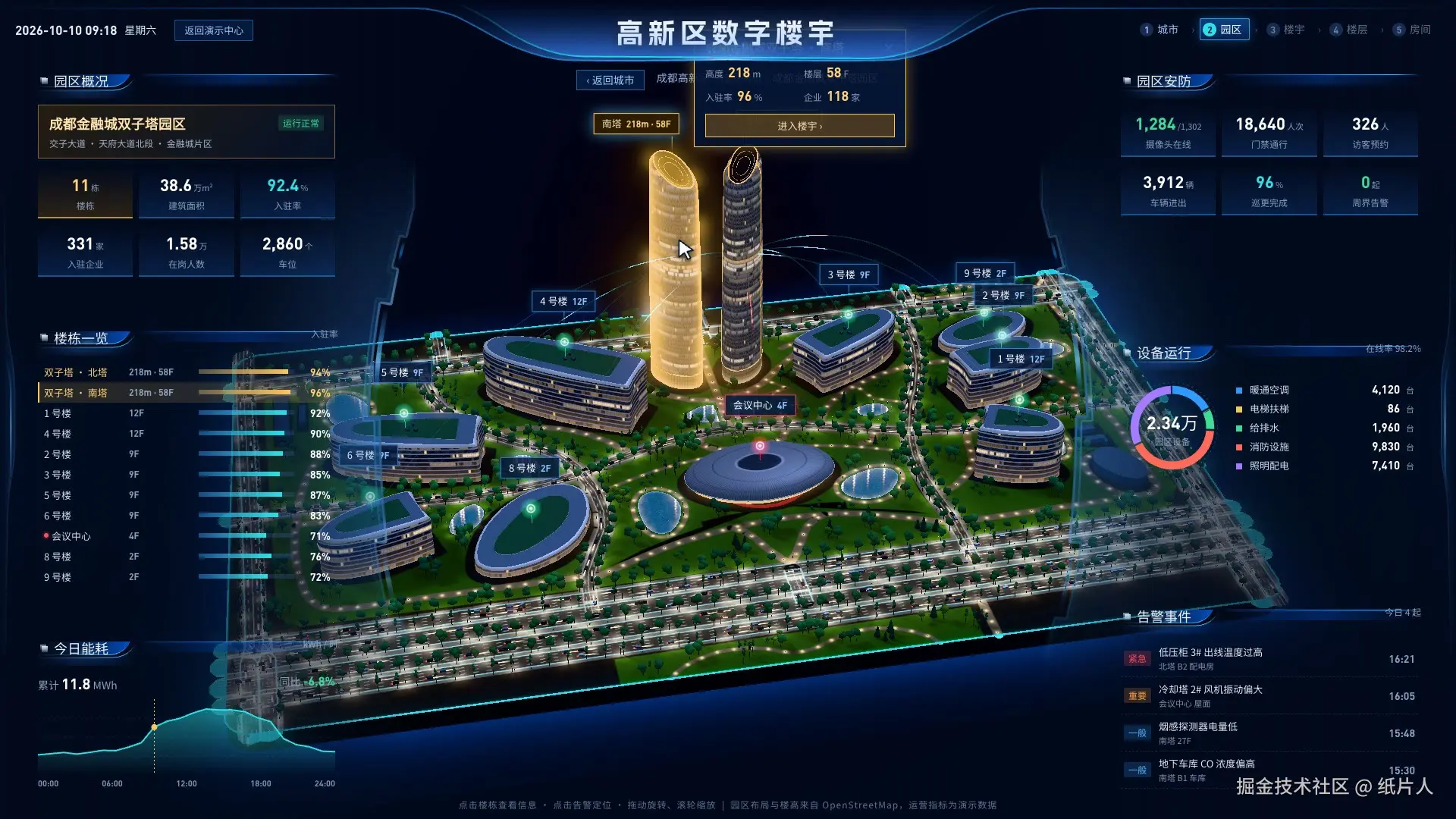

2. 园区级：金融城双子塔夜景

• 按 OpenStreetMap 的真实布局建模：双子塔、9 栋鹅卵石形办公楼、椭圆会议中心
• 路灯光斑、楼体溢光、树影都烘焙在地面里；车流、湖面倒影、告警波纹是实时的

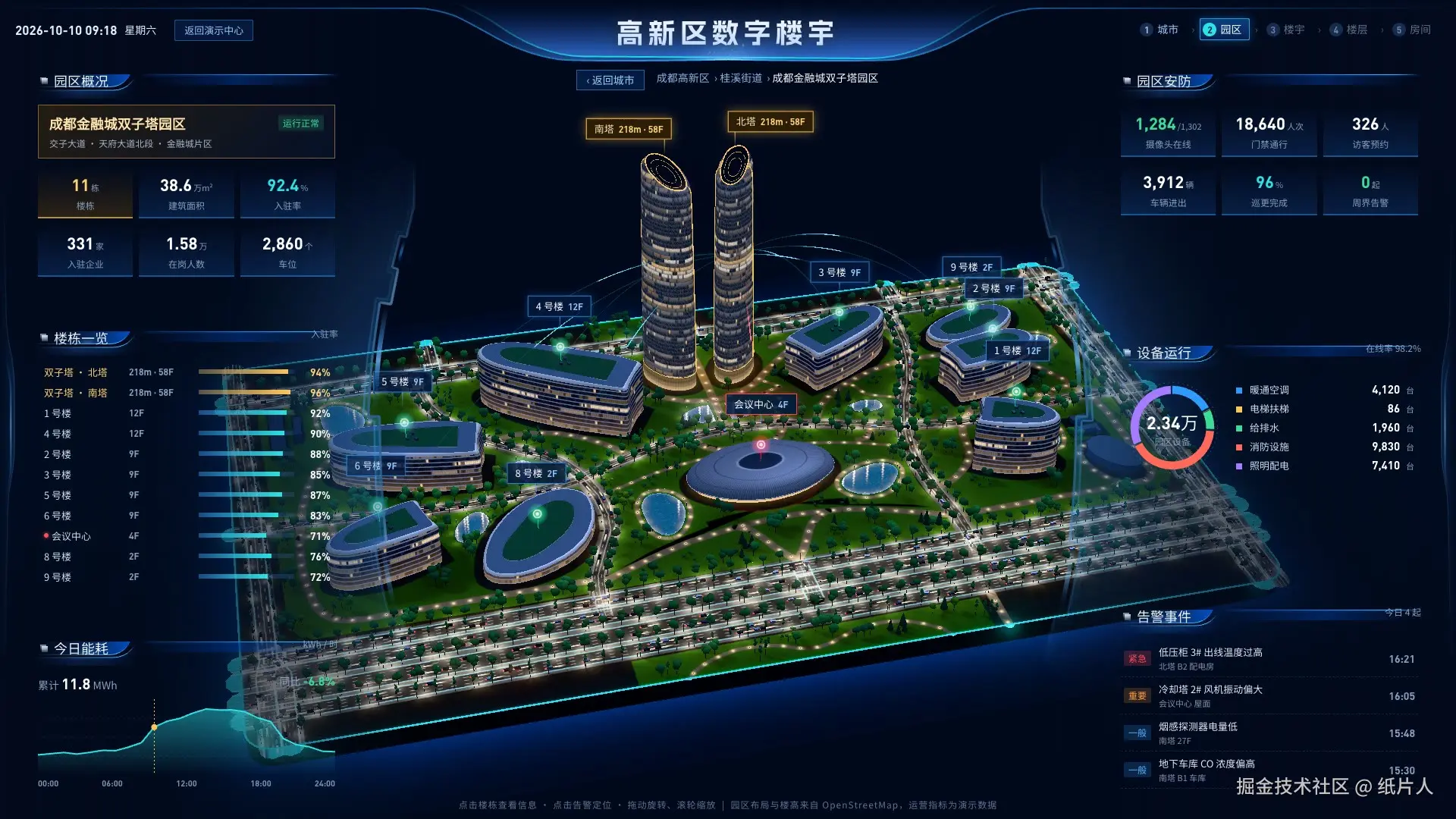

• 悬浮楼栋高亮，点击弹出楼栋卡片，双子塔可以「进入楼宇」

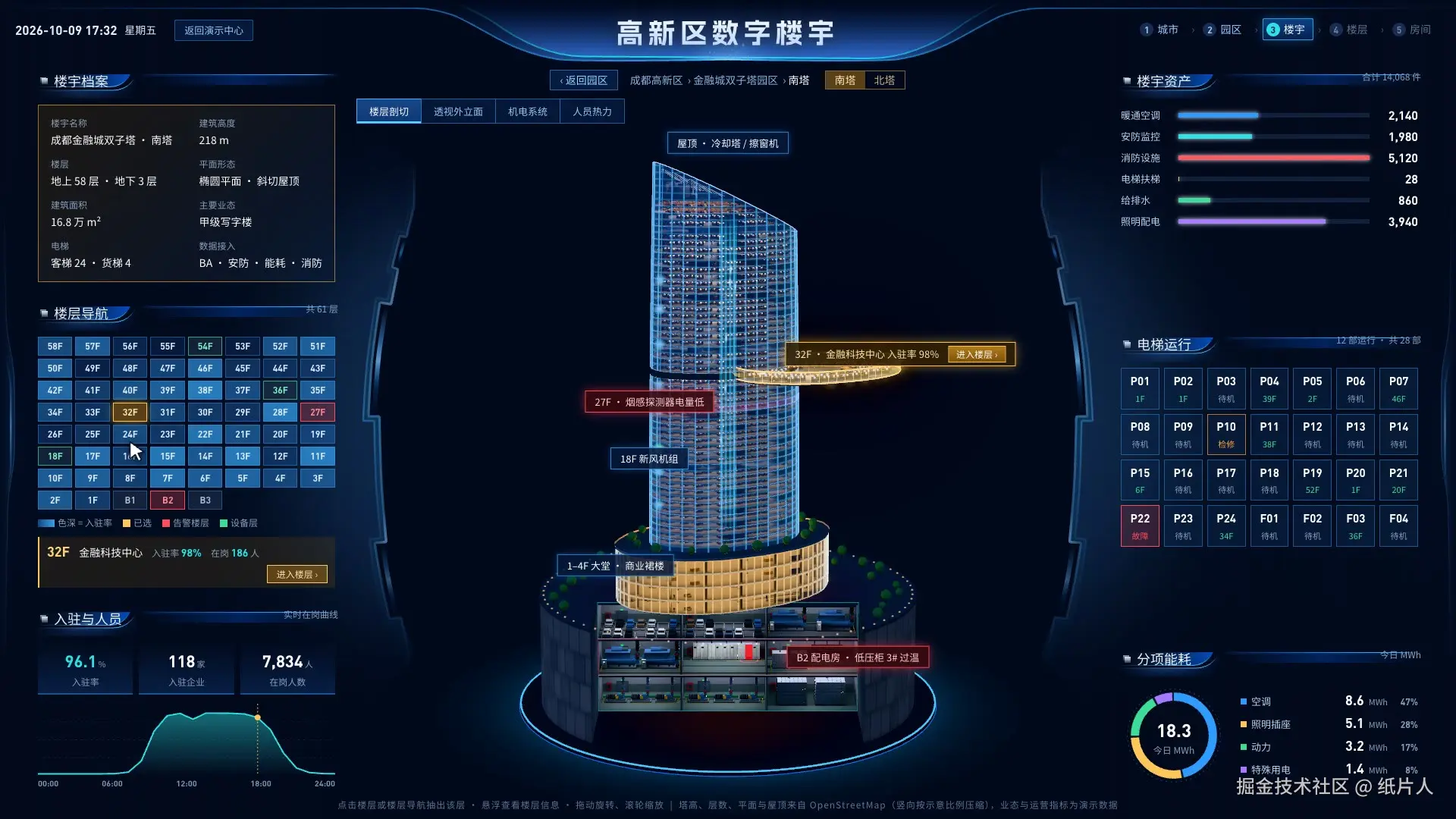

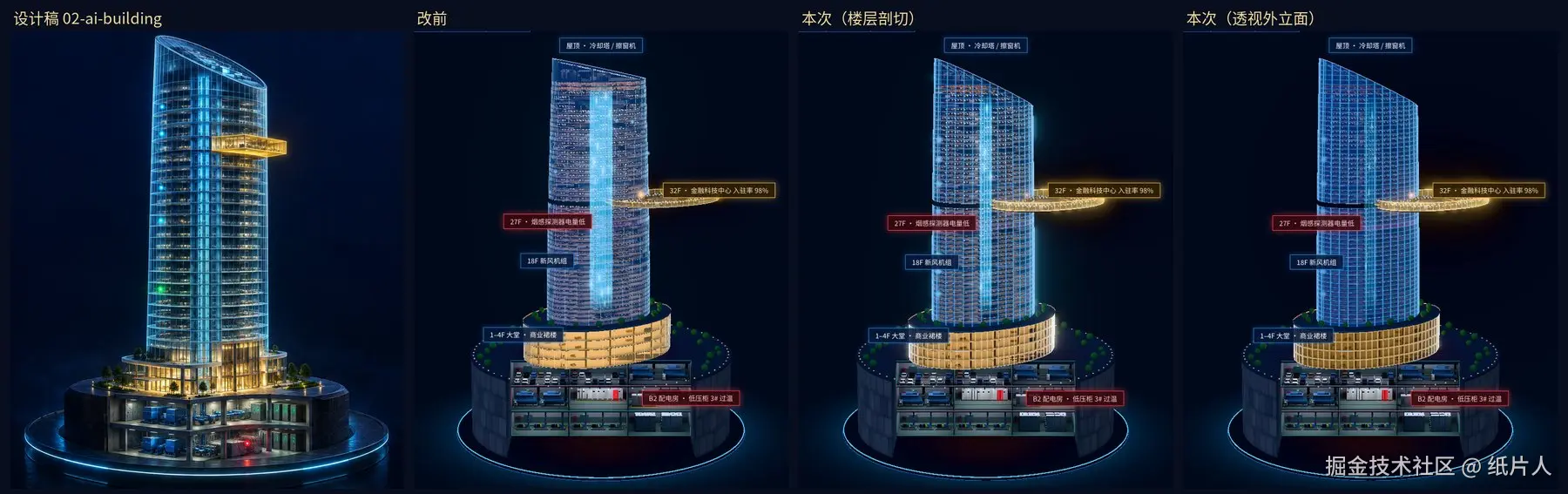

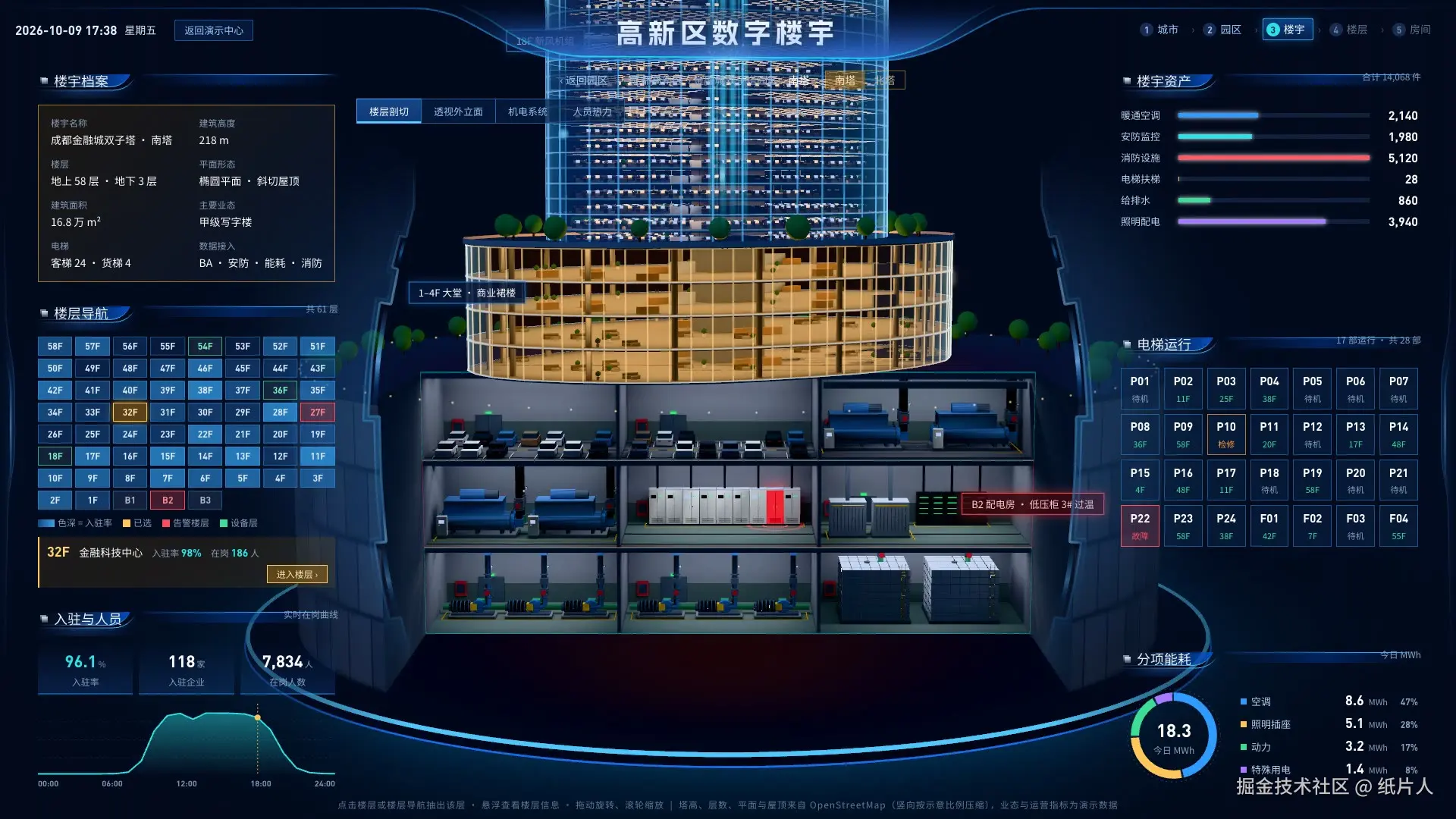

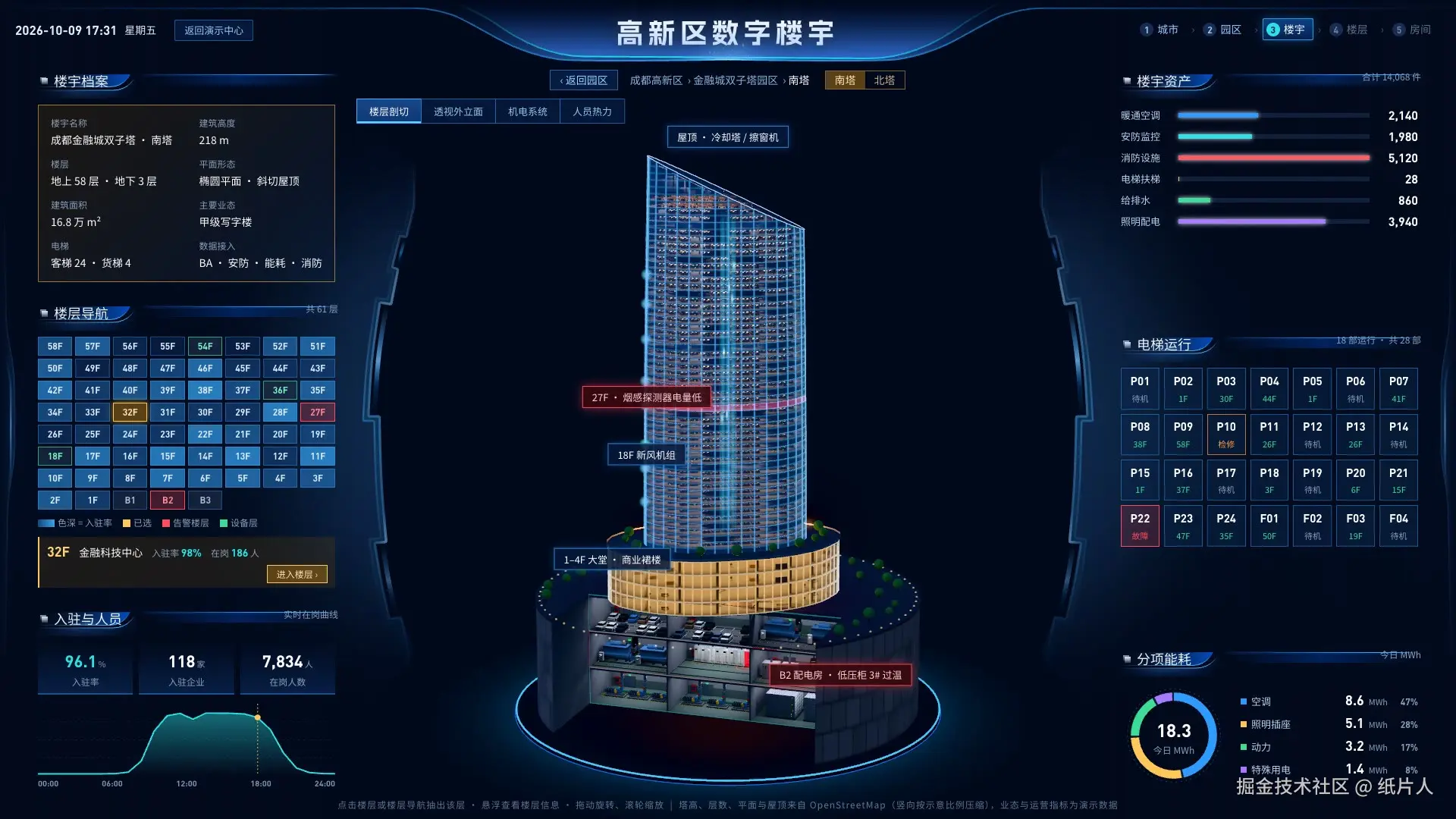

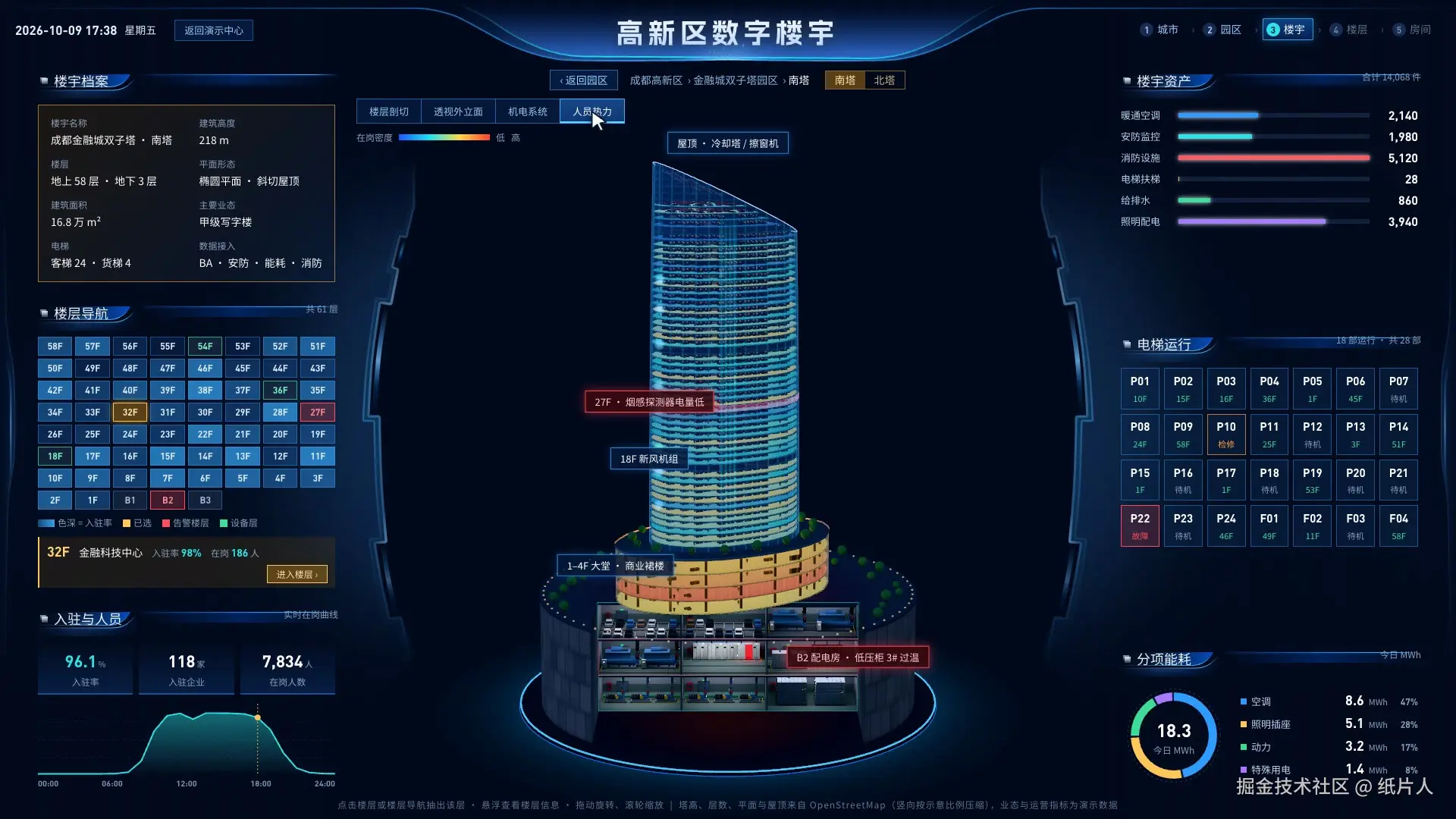

3. 楼宇级：58 层全息剖切

功能	说明
透明塔身	蓝色玻璃幕墙 + 竖梃层线网格，透出每一层烘焙过的室内
电梯光柱	核心筒里一道蓝光，光点是正在运行的轿厢
地下剖口	底座正面挖开，露出 B1 车库、B2 配电 / 冷冻机房、B3 水泵房，告警设备红色闪烁
楼层抽屉	选中某层，它像抽屉一样从塔身里抽出（金色边框），标签上可「进入楼层」
四种视图	楼层剖切 / 透视外立面 / 机电系统 / 人员热力

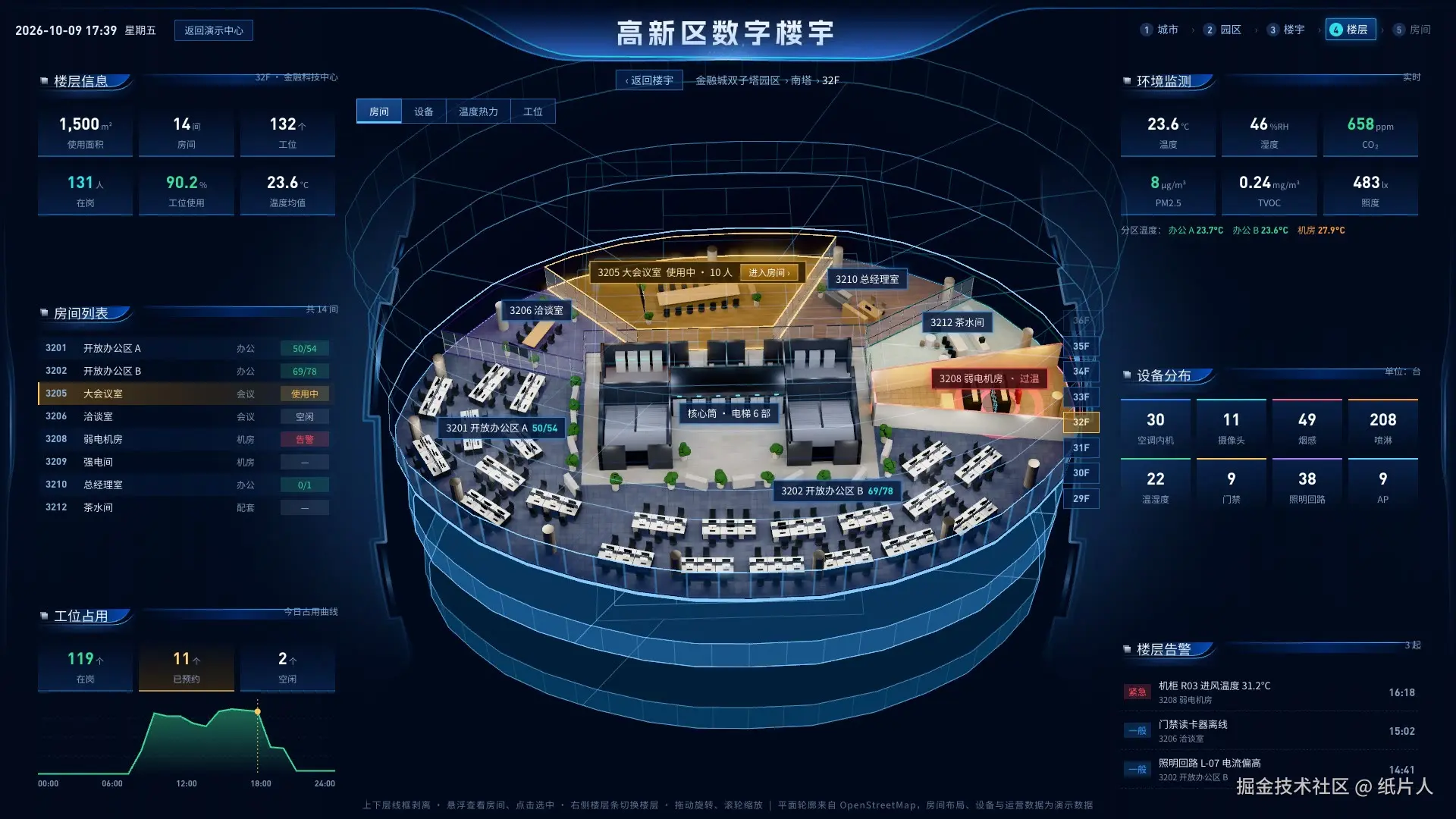

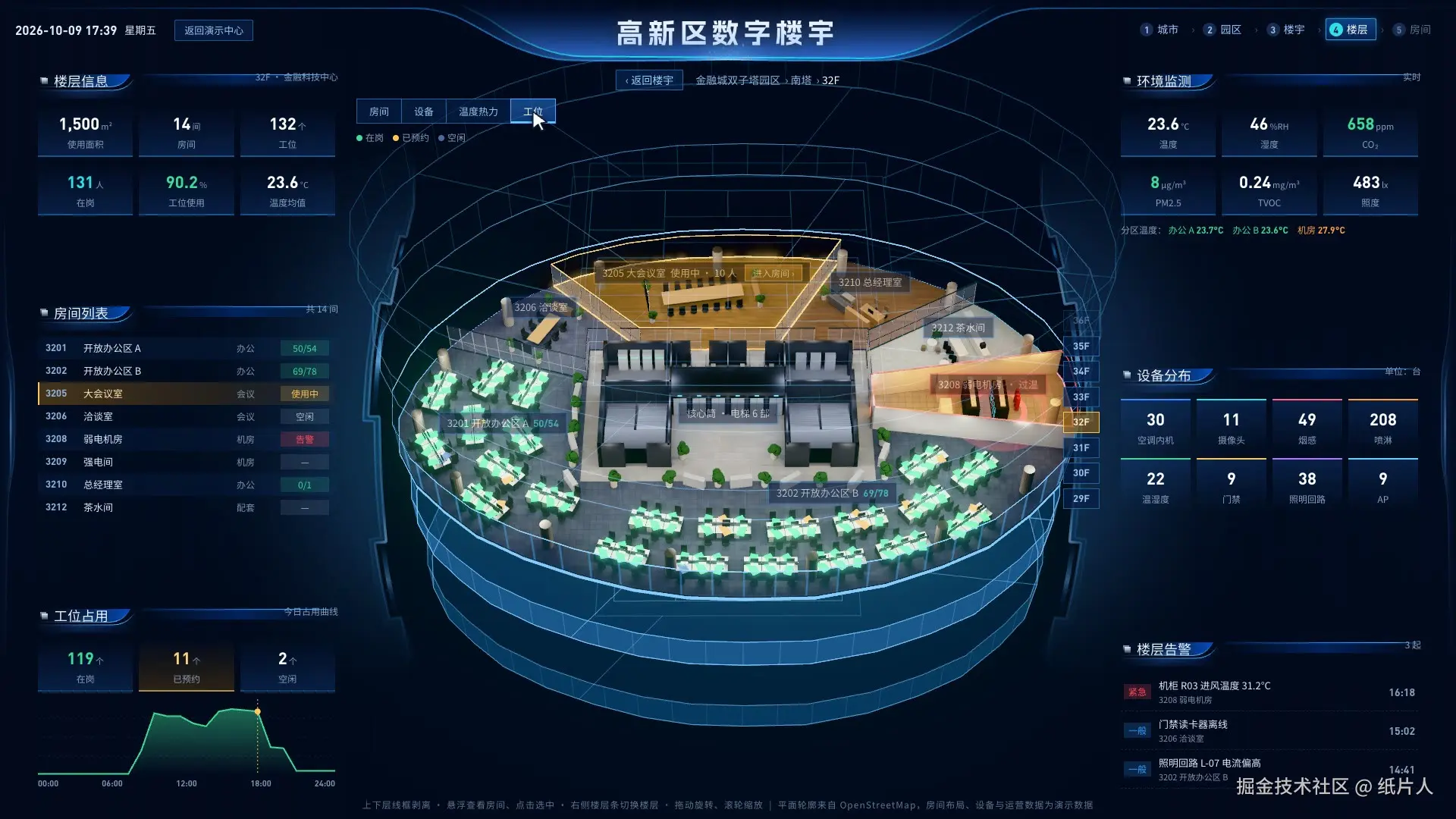

4. 楼层级：去顶俯视

• 掀开天花板看整层：核心筒（6 部电梯、2 部楼梯、卫生间）、开放办公、会议室、经理室、茶水间、弱电机房
• 上下各两层线框楼层做「爆炸剥离」
• 四种视图：房间（按类型着色）/ 设备点位 / 温度热力 / 工位占用（在岗、预约、空闲）

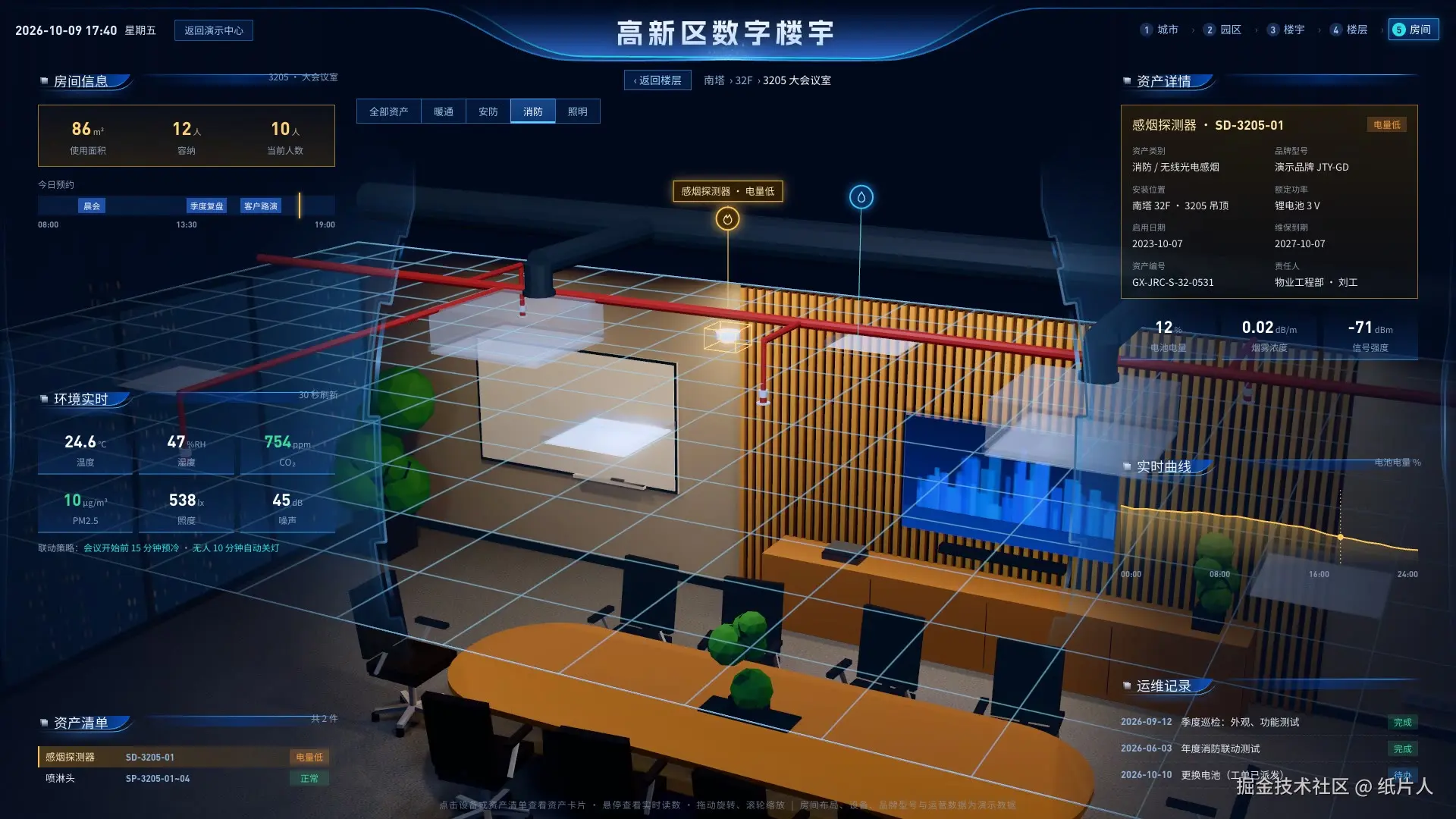

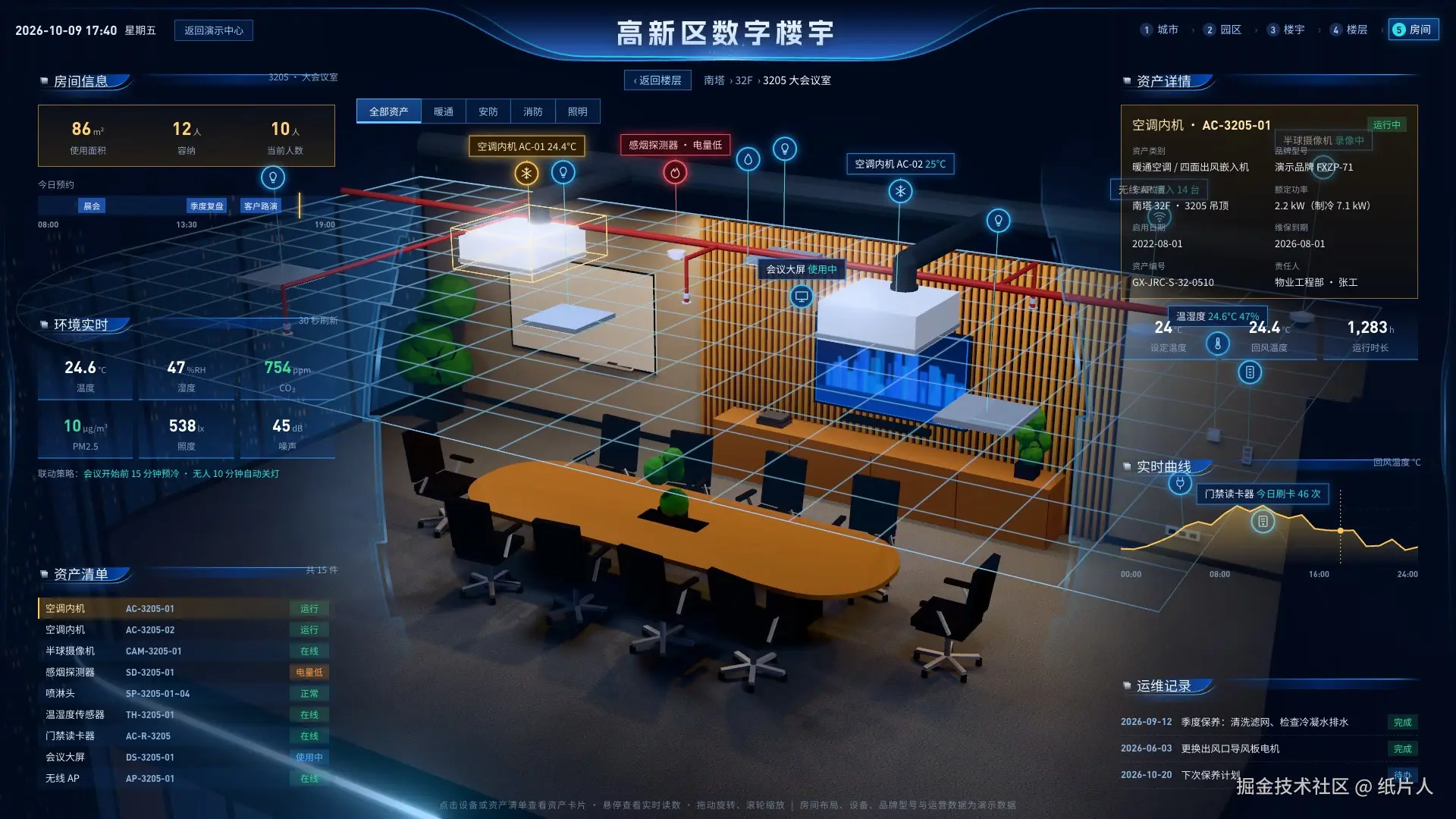

5. 房间级：会议室与资产

• 透明吊顶，能看到里面的空调、风管、喷淋管
• 15 件资产（空调、灯盘、烟感、喷淋、摄像头、AP、门禁......）都能悬浮、点选，右侧弹出资产卡片、实时曲线、运维记录
• 按暖通 / 安防 / 消防 / 照明筛选，告警设备（烟感电量低）红色呼吸

---

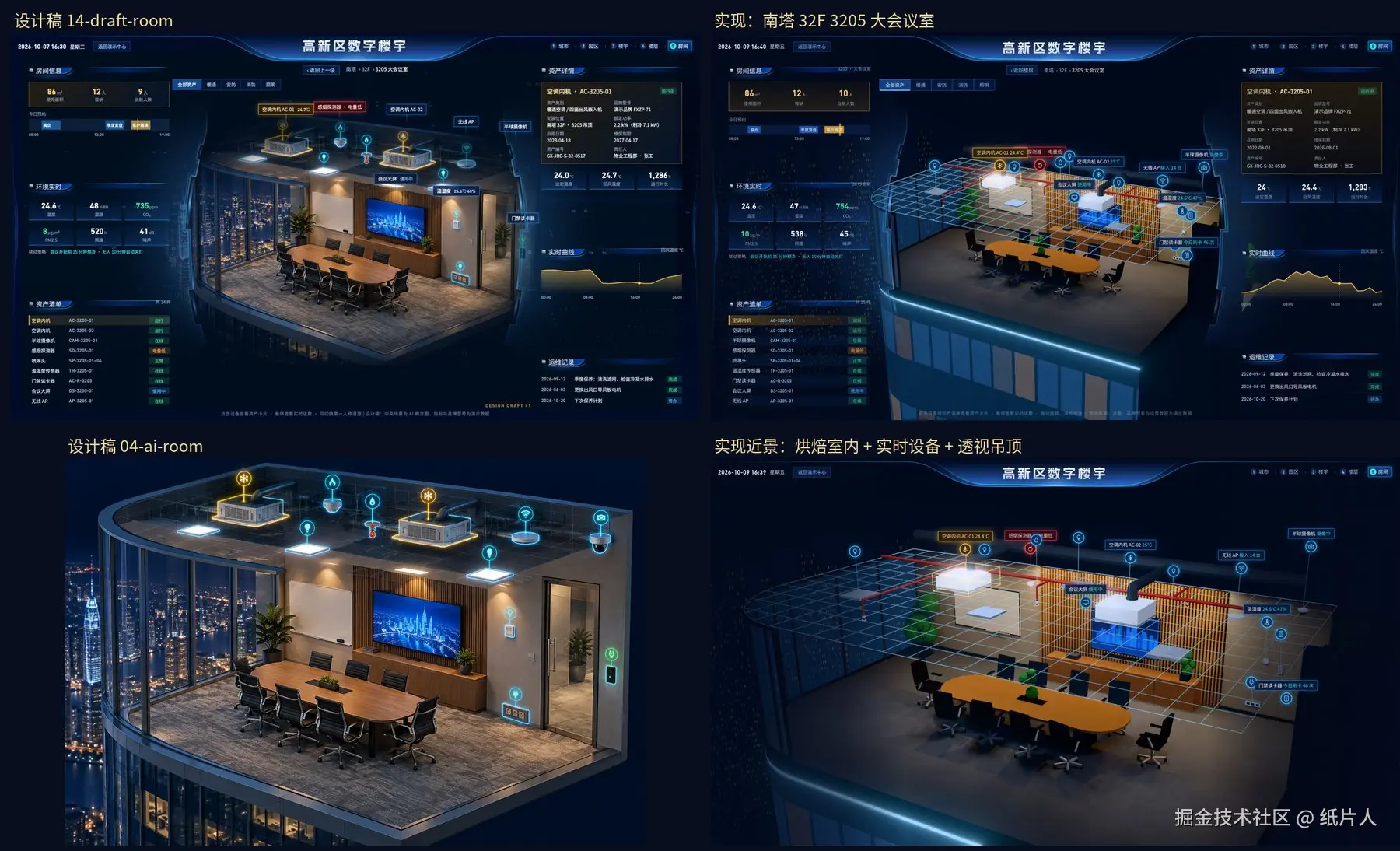

二、设计稿：先出概念图，再照着还原

和之前做充电站大屏一样，设计稿没有用代码几何体去拼，而是先让 AI 生图出四张概念图（园区、楼宇、楼层、房间），再按概念图出整屏稿：

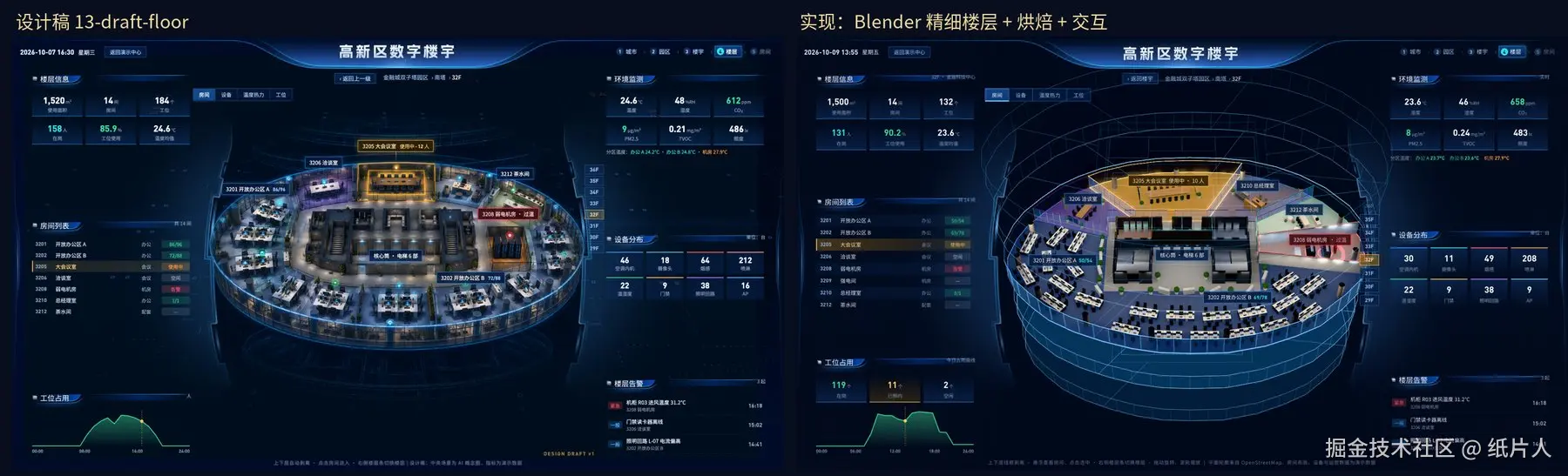

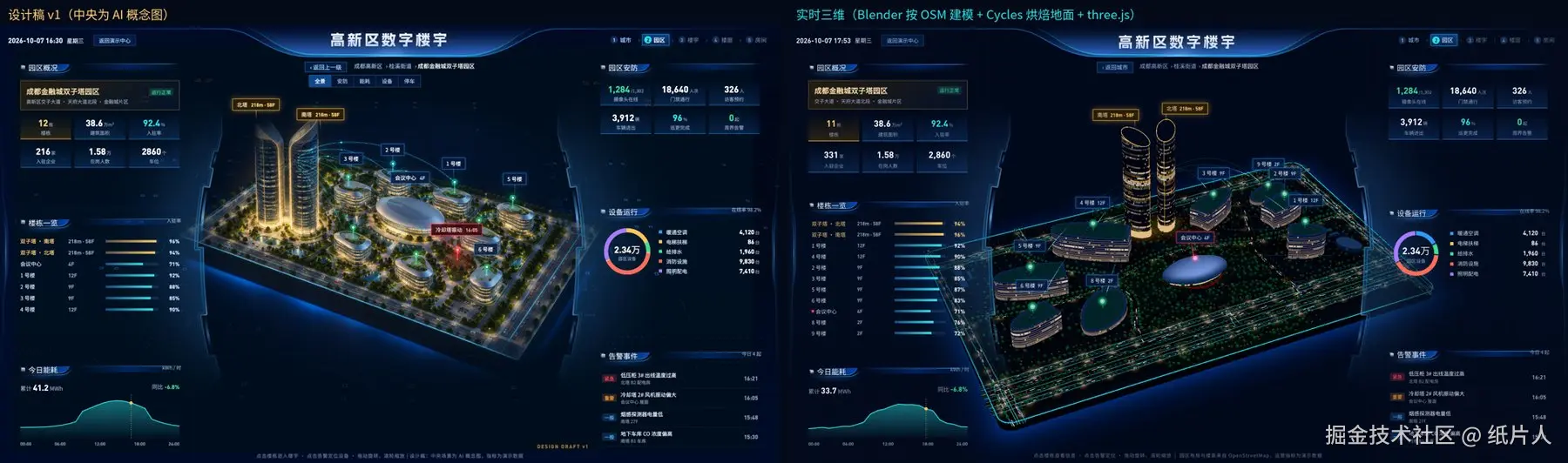

有了概念图，后面每一级都是「照着设计稿还原」：每做完一版就截图和设计稿并排对比，逐条找差异。这篇文章里的对比图都是这么来的。

---

三、整体架构：实时的交给 Three.js，好看的交给烘焙

五级的视觉要求差别很大，所以每一级的「实时 / 烘焙」比例也不同：

级别	模型来源	光照	实时部分
城市	Three.js 程序生成（OSM 街道边界拉伸）	实时	全部
园区	Blender 脚本建模（OSM 布局）	地面 Cycles 烘焙	窗灯、车流、水面、标签
楼宇	玻璃壳 Three.js + 楼层室内 Blender	室内 Cycles 烘焙	玻璃、电梯光柱、抽屉、告警
楼层	Blender（按布局数据建模）	Cycles 烘焙	房间着色、设备图标、热力、工位
房间	Blender	壳体与家具烘焙	资产设备实时光照、可点选

整条管线是这样的：

OpenStreetMap（街道边界 / 楼栋轮廓 / 楼高 / 道路 / 水系）
      │ Node 脚本（build-building-geo.mjs / build-park-layout.mjs）
      ▼
layout.json ──────────────► 前端数据 data/*.js（城市地图、园区布局、塔楼轮廓）
      │
      │ Blender Python 脚本（通过 MCP 让 AI 直接在 Blender 里执行）
      ▼
.blend ──► Cycles 烘焙（贴图 + 顶点色）──► OIDN 降噪 ──► 色调映射
      │
      ▼ glTF 导出（meshopt 压缩）
public/building/*.glb ──► Three.js 加载，MeshBasicMaterial 直接显示烘焙结果

几个原则：

1. 建模写成脚本 ，.blend 和 GLB 都是构建产物，改模型就是改 Python 脚本
2. 能烘焙的光照都烘焙：室内几十盏灯的漫反射、软阴影，实时渲染算不起，烘进贴图之后运行时只是贴图采样
3. 会变的东西才实时算：选中高亮、告警闪烁、电梯运行、数据着色
4. 两端靠对象名连接 ：Blender 里叫 dev_AC-3205-01 的对象，前端就按这个名字找到它、绑定资产数据

页面本身只负责切换级别，当前级别同步到路由参数，任意一级都能直接打开：

#/building?level=city
#/building?level=park
#/building?level=building&b=tower_S
#/building?level=floor&b=tower_S&f=32F
#/building?level=room&b=tower_S&f=32F

---

四、城市级：OSM 街道边界做成立体地图

城市级的立体地图移植自之前项目里的一个 mini3d 地图组件：GeoJSON 墨卡托投影 → 拉伸成带侧面的街道块 → 顶面贴底图、侧面渐变 → gsap 时间线编排入场动画。

数据来自两处：街道边界用 OSM 的行政区划，区县轮廓用 DataV GeoAtlas，高层楼宇的高度用 Overpass 查询 OSM 里的 height / building:levels。一个 Node 脚本把它们处理成前端直接用的数据文件。

入场动画就是一条 gsap 时间线：

const tl = gsap.timeline()
tl.addLabel("focusMap", 1.5)
tl.addLabel("bar", 3)
tl.addLabel("park", 3.6)
// 相机推进
tl.to(this.camera.instance.position, { duration: 2, x: ex, y: ey, z: ez, ease: "circ.out" })
// 地图从下方升起、放大
tl.to(this.focusMapGroup.position, { duration: 1, x: 0, y: 0, z: 0 }, "focusMap")
tl.to(this.focusMapGroup.scale, { duration: 1, x: 1, y: 1, z: 1, ease: "circ.out" }, "focusMap")
// ...... 光柱在 "bar" 依次长出，园区卡片在 "park" 落下

一个小细节：地图下方的大标题是 CSS3D 立牌，完全竖直会显得很「平」，完全正对屏幕又失去了立体感。最后的做法是在「竖直」和「正对相机」两个姿态之间插值，只转 10%：

const TITLE_TILT = 0.1 // 0 = 竖直，1 = 正对屏幕
const upright = label.quaternion.clone()
label.lookAt(new Vector3(...this.cameraConfig.end))
label.quaternion.copy(upright.slerp(label.quaternion, TITLE_TILT))

---

五、园区级：按真实地图建模，把夜景烘进地面

1. 布局来自 OSM

园区是天府国际金融中心：西侧双子塔（218 m、58 层，斜切屋顶），中间 9 栋鹅卵石形的办公楼和一座椭圆会议中心。一个 Node 脚本从 OSM 拿到楼栋轮廓、道路、草地、水系，输出 layout.json 给 Blender，同时输出一份前端数据。

OSM 只有平面和高度，没有立面造型。参考实景照片补了竖向信息：塔身向上收分、圆肩斜顶、鹅卵石楼的圆弧银色檐口。

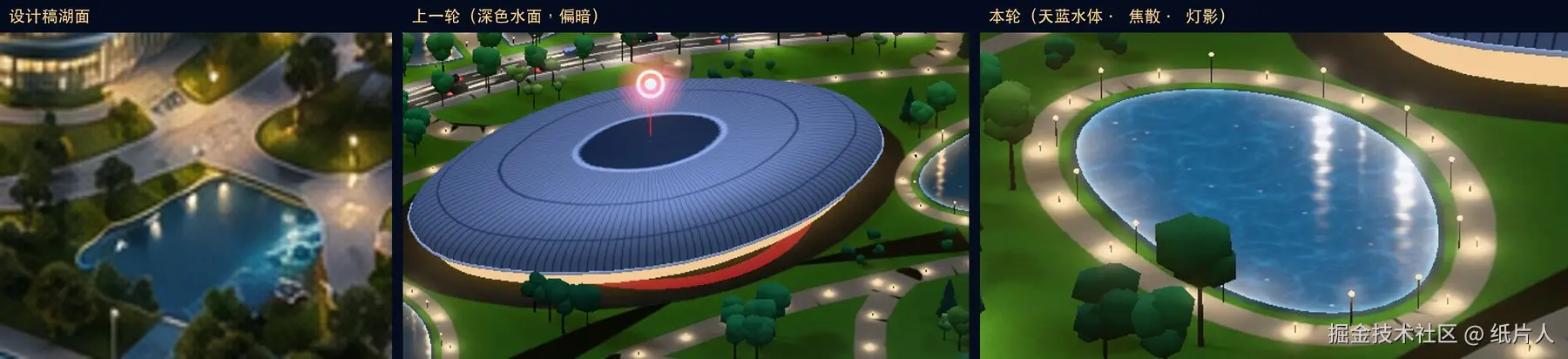

2. 地面光照用 Cycles 烘焙

夜景大屏的质感一大半来自光：路灯在地上的暖色光斑、楼体对周围的溢光、树和楼的软阴影。这些实时渲染算不出来，所以在 Blender 里把地面的「最终画面」烘焙成一张 2560×4096 的图，Three.js 里地面直接用无光照材质显示：

groundTex.channel = 1 // 第二套 UV（Blender 里的 Lightmap UV）
const groundMat = new THREE.MeshBasicMaterial({ map: groundTex })

烘焙之外，实时部分只补几样会动的：车流（实例化的光点沿道路跑）、窗灯（四档亮度）、湖面（着色器里做波纹和倒影高光）、告警波纹。

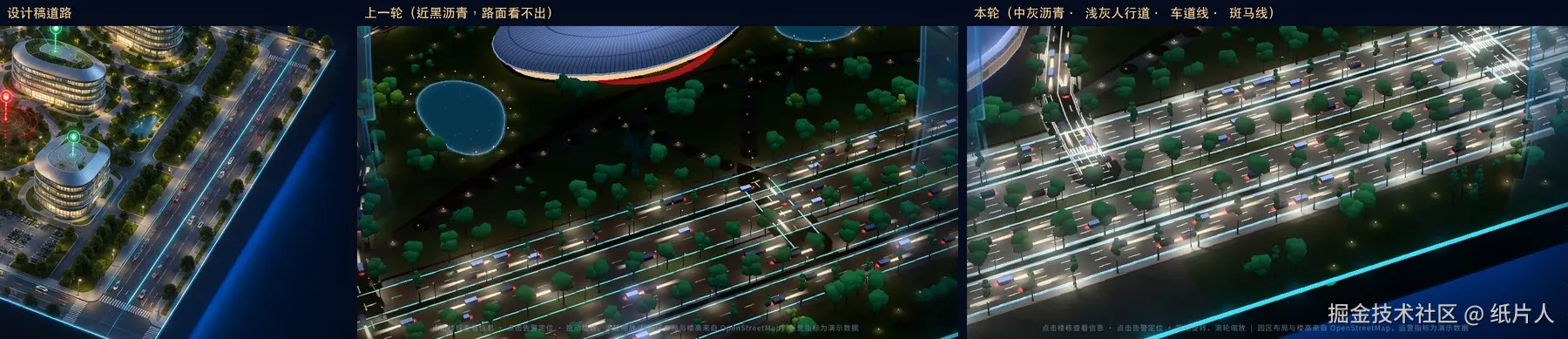

道路、人行道、草地的颜色都调过几轮。有个教训：夜景烘焙里，材质明度要按「和相邻地物拉开」来定，不能按真实颜色定。真实的沥青和草地在夜里几乎一样黑，烘出来整片地面糊成一团。

---

六、楼宇级：58 层的写实塔楼怎么做

这是整个项目最难的一级。设计稿里塔身是一块发蓝光的玻璃体，透过玻璃能看到每一层亮着的工位、会议室、设备层。

1. 第一版的问题：程序化楼层没有「写实感」

最早每一层都是 Three.js 程序生成的：楼板、工位用几何体拼，用自发光模拟室内灯光。结构没问题，但看着就是「发光的方块」，没有灯光照在桌面、地面上的明暗变化。

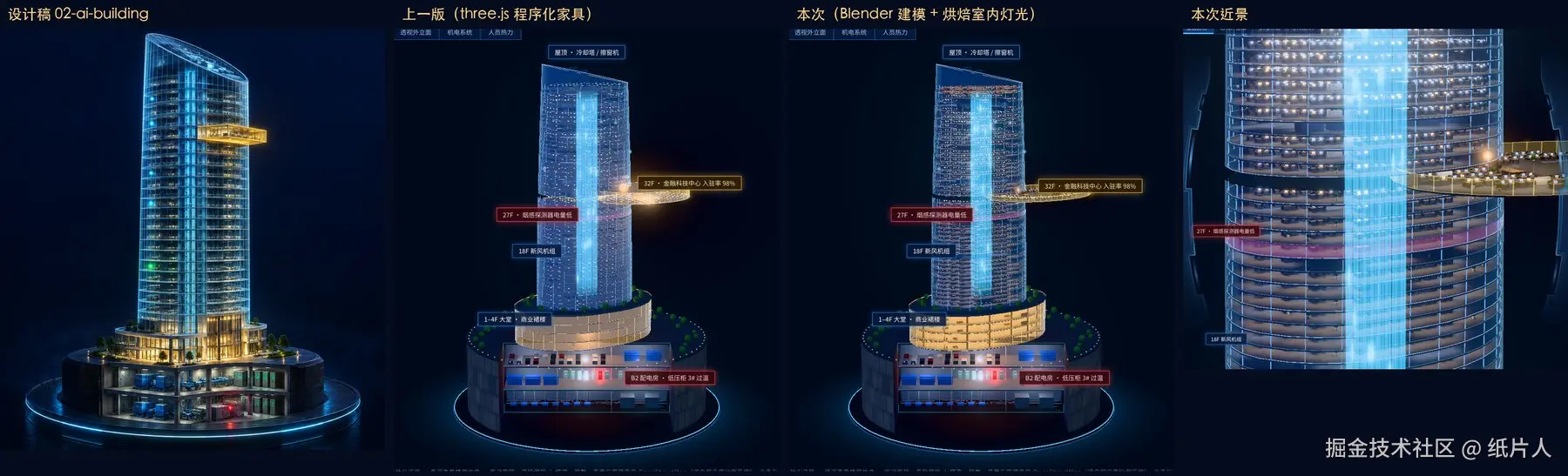

2. 改成 Blender 建模 + 烘焙楼层「变体」

58 层不可能每层单独建模烘焙。解法是做少量变体，按楼层数据挑一个摆上去。每座塔 9 种：

变体	说明
off_100 ～ off_40	5 种办公层，按亮灯比例 100 / 85 / 70 / 55 / 40%（12 个分区按比例点亮）
lobby / retail	1～2F 大堂、3～4F 商业
plant	设备层（空调机组、风管）
sky	顶层空中会所

另外斜屋顶切过的 53～58F 每层单独建模（家具按屋面裁剪），再加上地下 B1～B3 机房和斜屋面下的屋顶机房。

每个变体拆成两个对象：

• 楼板 + 核心筒墙：面积大、明暗细节多，烘到 2048² 贴图
• 家具、灯盘、天花 ：上千个小面，烘到面角顶点色

为什么家具不烘贴图？Smart UV 展开时上千个小家具会切出上万个 UV 岛，岛之间要留缝，贴图被缝隙挤满，楼板反而分不到像素。家具很小，逐顶点的明暗就够了。

前端按楼层数据（类型、入驻率）给每层挑变体，相邻两层避免一模一样：

export function pickVariant(floor, below) {
  if (floor.kind === "lobby") return floor.index <= 2 ? "lobby" : "retail"
  if (floor.kind === "plant") return "plant"
  if (floor.kind === "sky") return "sky"
  const occ = (floor.occupancy ?? 60) / 100
  const ranked = OFFICE.slice().sort(
    (a, b) => Math.abs(a[1] - occ) - Math.abs(b[1] - occ)
  )
  return ranked[0][0] === below ? ranked[1][0] : ranked[0][0]
}

塔身向上收分，所以每层摆放时按该层高度的收分系数缩放；斜屋顶下的几层再挂一个裁剪平面，把伸出屋面的部分切掉。

3. 竖向比例：故意压扁

真实塔高 218 m、平面约 52 × 44 m，细高比 4.2，放进画面中部像一根针。设计稿的塔身高宽比约 2.6，所以标准层层高按 2.2 m 示意（真实 3.76 m），裙楼、地下层另给层高。这个「示意比例」在 Blender 脚本和前端常量里必须一致，否则楼层会对不上玻璃幕墙。

斜屋顶也比 OSM 的真实数据陡：设计稿屋顶高差约为塔宽的 0.44，真实只有 0.18，看起来几乎是平顶。最后按设计稿取值，屋面斜切过最上面 6 层。

4. 玻璃：竖梃网格画在着色器里

塔身是整栋一张 MeshPhysicalMaterial 玻璃，在 onBeforeCompile 里注入竖梃和层线。关键是按屏幕像素宽度画线 （fwidth），远看近看都是一像素左右的细线，不会糊成灰色网格：

// 细线：t 每过一个整数一条线，宽约 1.5 像素，抗锯齿
float gridLine(float t, float w) {
  float fw = max(fwidth(t), 1e-4);
  return 1.0 - smoothstep(0.5 * fw, 1.5 * fw + w, abs(fract(t + 0.5) - 0.5));
}
// 竖梃按放样几何的 uv.x（周长，米）每 4.5 m 一根；层线按世界高度取整
float grid = gridLine(vGridU / uMull, 0.015);
grid = max(grid, uFloorK * gridLine((vWorldP.y - uBaseY) / uFloorH, 0.02));

同一个着色器里还注入了：抽屉抽出那层的玻璃挖空、悬浮层青色、告警层红色呼吸、轮廓菲涅尔亮边。

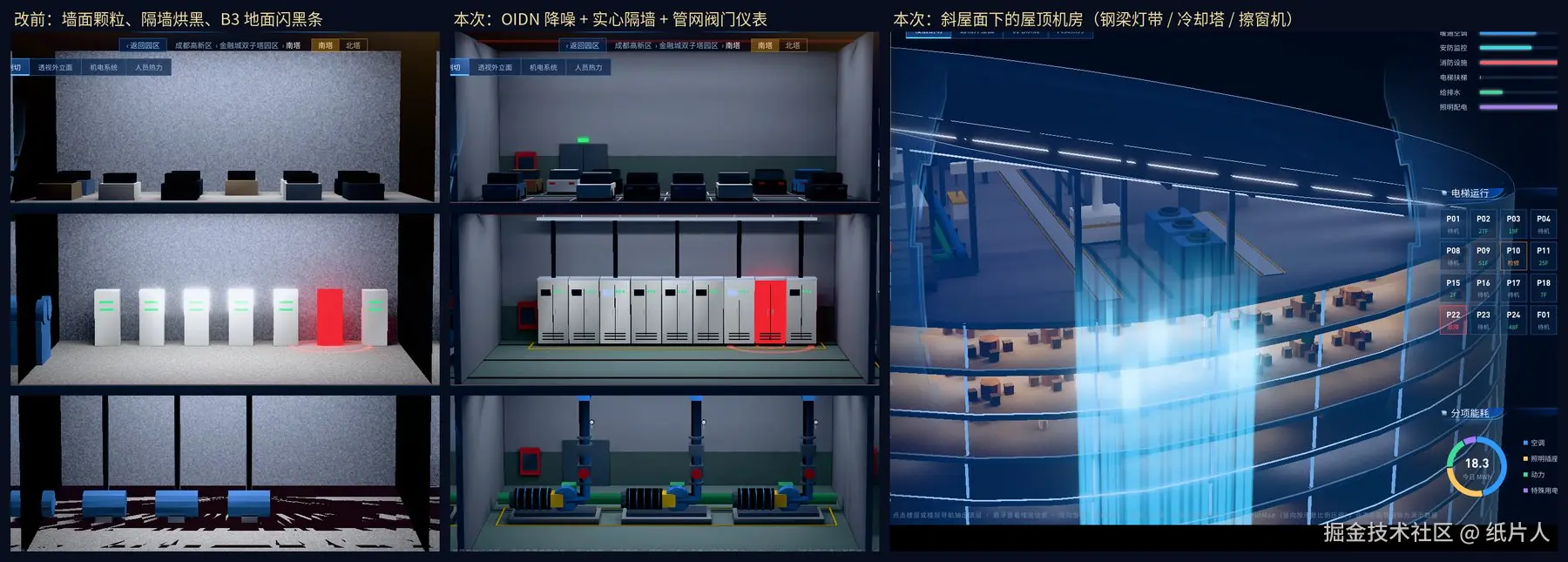

5. 地下机房和屋顶机房

底座正面的剖口里是三层机房：B1 车库和冷水机组，B2 配电柜（其中一台告警）、UPS、变压器，B3 水泵和水箱。冷水机组带筒体、水室法兰、竖管闸阀和压力表；水泵带散热筋和联轴器护罩。告警配电柜本身是红色自发光，烘焙时会把周围地面和相邻柜子照红，比实时加一盏红灯自然得多。

斜屋面下原本是空腔，后来补了屋顶机房：顺坡钢梁、梁底灯带、冷却塔、擦窗机。

6. 清晰度：别让辉光毁掉画面

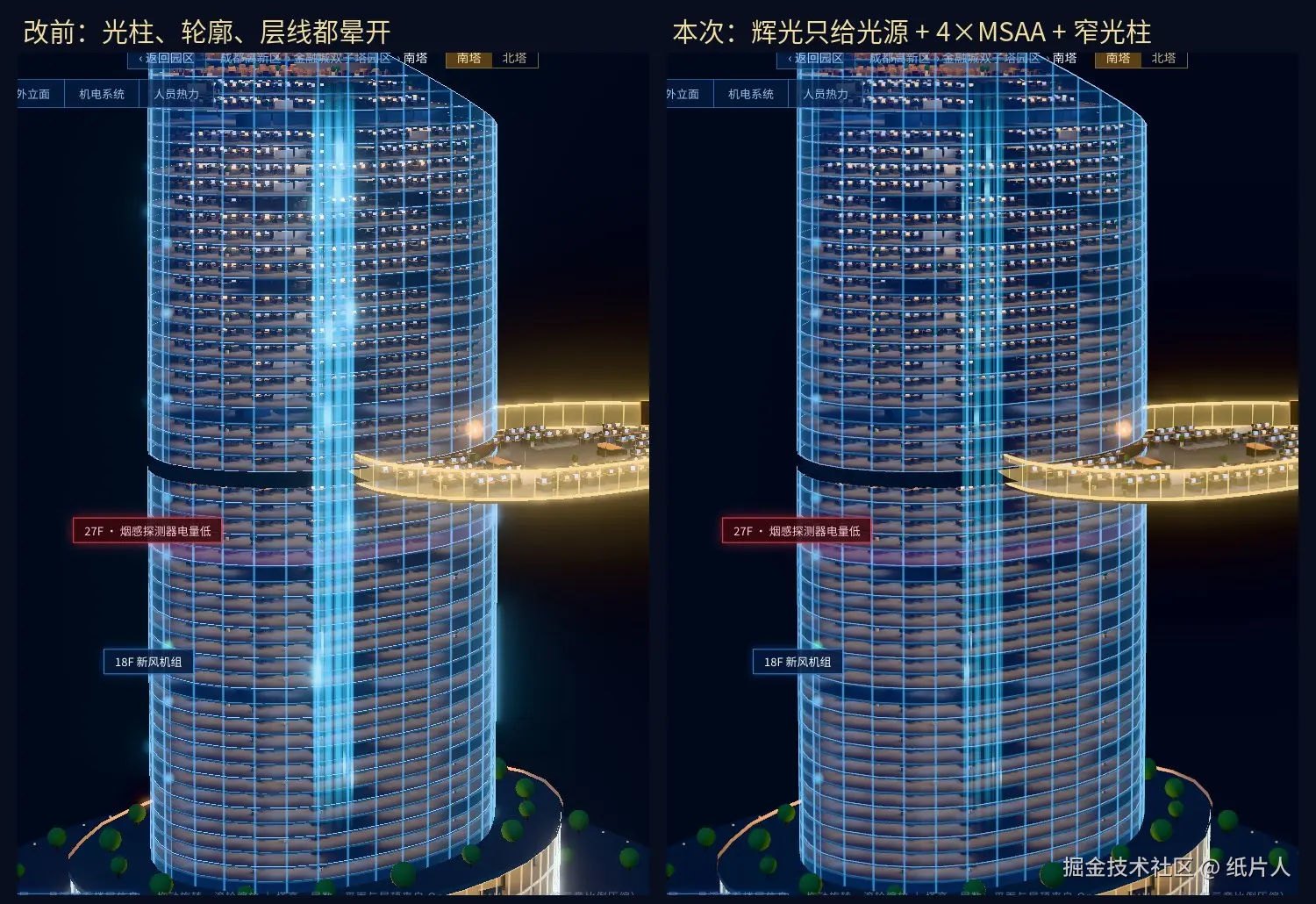

做完之后有个反馈：「外墙灯光和电梯光柱太模糊，看不清墙体」。查下来是三个原因叠加：

1. EffectComposer 默认的渲染目标不带 MSAA ，renderer 上开的 antialias 不起作用，一像素的竖梃会发虚、闪烁
2. 辉光门槛太低，玻璃轮廓、每层的外沿光线全超过门槛，每条线都晕开一圈
3. 电梯光柱太亮，它是不做深度测试、叠在整栋楼最前面的一层光

修法：

// 后处理渲染目标开 4 倍 MSAA
this.composer = new EffectComposer(
  renderer,
  new THREE.WebGLRenderTarget(1, 1, { type: THREE.HalfFloatType, samples: 4 })
)
// 辉光只给真光源：门槛 0.95，强度、半径都压小
this.bloom = new UnrealBloomPass(new THREE.Vector2(256, 256), 0.22, 0.2, 0.95)

同时把层线、轮廓光的颜色压到辉光门槛以下，电梯光柱收窄成几条清晰的井道。

---

七、楼层级：一份布局，两边共用

楼层级要做的事情比楼宇级多：房间要能悬浮、点选、着色，工位要能显示占用状态，设备要标点位。这些都需要知道「房间在哪、工位在哪」。

如果 Blender 里建一份、前端再写一份坐标，两边迟早对不上。所以把布局抽成一个纯 Python、不依赖 bpy 的脚本 plan.py：

• 按塔楼真实的椭圆轮廓，沿平面主轴建一个局部坐标系
• 中央放核心筒，外面一圈 1.6 m 走道，走道到幕墙之间按角度切成 7 个区（开放办公 A/B、洽谈室、大会议室、总经理室、茶水间、弱电机房）
• 工位岛沿幕墙弧线排成三排，每岛 6 人，避开结构柱
• 空调、烟感按网格布点，摄像头、AP、门禁按房间布点

它有两个用途：

# 命令行运行：生成前端数据 floorPlan.js（房间多边形、玻璃隔断、工位、设备点位）
python3 scripts/blender/tower/plan.py

# Blender 里：detail.py 按同一份布局建模
P = plan.build_plan("tower_S")
for d in P["desks"]: ...

两边吃同一份数据，前端的房间着色、工位色块、设备图标和烘焙出来的模型天然对齐。

光影、降噪、材质

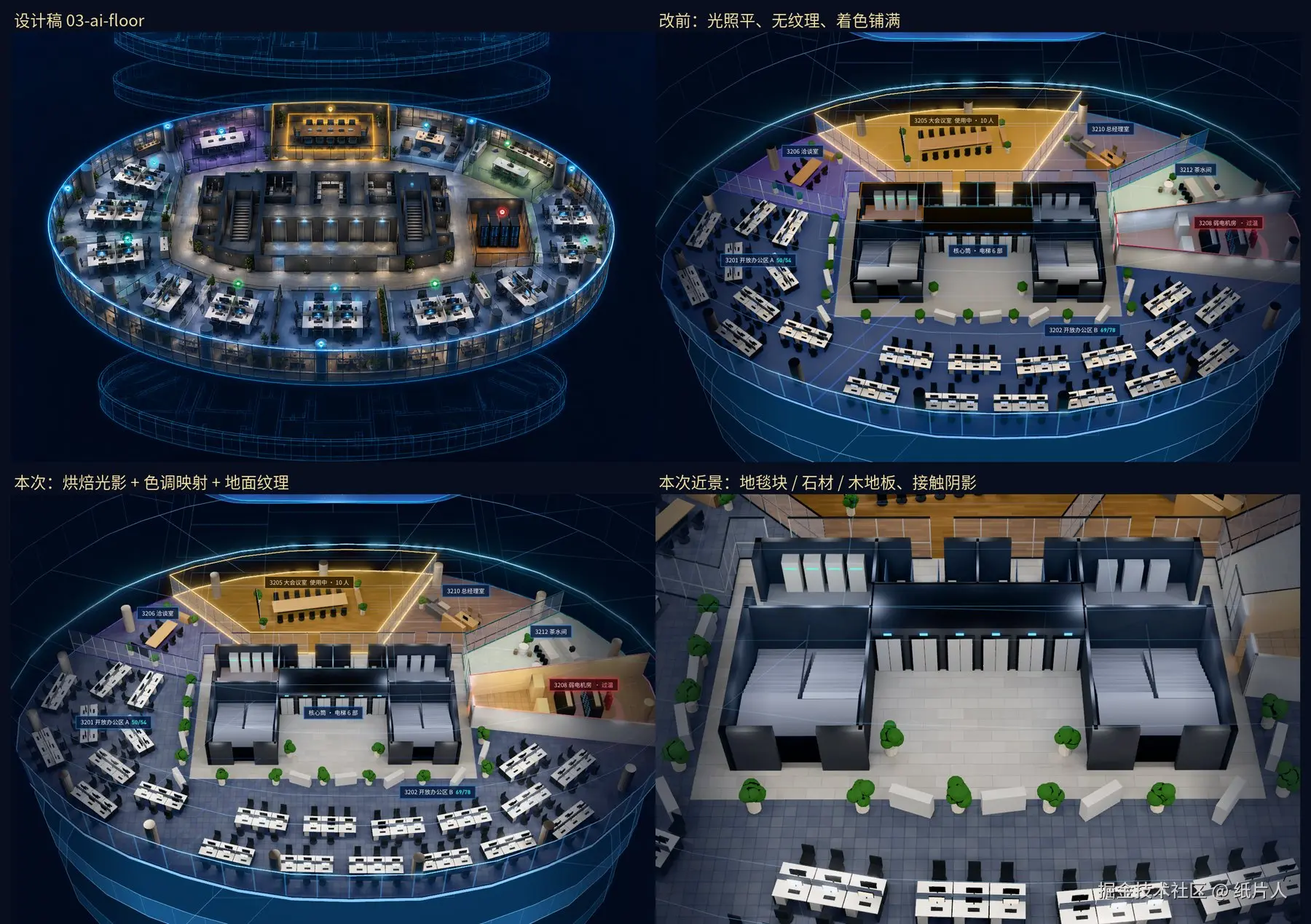

楼层是近景，第一版烘焙出来问题很多：光照太平、地面有颗粒、地面是纯色。改了三件事。

灯具重新布置：每组工位正上方一条吊线灯，走道和房间用筒灯，机房用暖橙色灯盘。吊顶压暗（反照率高会把光打匀），这样才有「灯下亮、角落暗」。

浮点烘焙 → 降噪 → 色调映射：楼板先烘成浮点 EXR（不截断超过 1 的高光），用 Blender 合成器的 OIDN 降噪，再按一条曲线压成 PNG：

def _tone(x, k=EXPOSURE):
    """色调曲线：1 - e^(-k·x)，暗部近似线性、高光平滑压到 1 以内"""
    return 1.0 - np.exp(-k * np.maximum(x, 0.0))

这样灯下的光斑不会被截断成一片白，改曝光也只需重跑这一步，不用重新烘焙。

地面程序纹理：方块地毯、错缝石材、木地板、架空地板、地砖都用 Blender 的砖块纹理 + 噪声节点生成，和光照一起烘进贴图。

---

八、房间级：烘焙壳体 + 实时设备

房间级的特点是：场景要好看，设备要能点。这两个需求是冲突的------烘焙进贴图的东西没法单独高亮。

所以房间模型拆成三部分导出：

部分	处理	用途
room / room_v	地面墙面烘贴图、家具烘顶点色	好看：灯光照在长桌、班椅、木格栅上的明暗
dev_<编号> × 15	不烘焙，带原材质导出	能点：实时光照，悬浮青色、选中金色描边、告警红色呼吸
room_bakeonly	吊顶、筒灯、窗外城市光	只在烘焙时照亮室内，不导出

设备对象名就是资产编号模板（dev_AC-3205-01），前端按名字找到对象、绑定资产数据。所有楼层的大会议室共用一个模型，编号里的房号按实际房间替换。

每个设备头顶一根细线 + 圆形图标 + 名称读数标签（CSS2D），图标可以直接点；按分类筛选时，不在当前分类的设备变成半透明，也不能被点到。

---

九、踩坑合集

1. 凹多边形三角化出了「翻面三角形」

楼层地面烘出来，走道上有一块块斜边笔直的黑三角。查到最后是建模函数的问题：bmesh 新建的面法线是零向量，耳切法三角化按法线投影，凹多边形（外圈房间在核心筒转角处有凹口）就切出了伸到多边形外面、朝下的三角形，和相邻地面叠在一起互相挡光。

f = bm.faces.new(verts)
f.normal_update()  # 三角化前必须先算法线
bmesh.ops.triangulate(bm, faces=[f], quad_method="BEAUTY", ngon_method="EAR_CLIP")

2. 共面叠放的面会抢同一块 UV

先铺整片底板、再在上面叠房间地面，看起来没问题，但 Smart UV 打包时会把共面重叠的面塞进同一块区域，烘焙结果互相覆盖。地面要互不重叠地拼满 。园区地面也踩过同样的坑：道路、人行道、草地是重叠的层，后烘的会覆盖先烘的，最后改成从下往上生成，同一层逐条抬高一点点（Z_STEP = 0.0004）。

3. 两片墙贴在一起会烘成全黑

地下机房的隔墙一开始是两个背靠背的单面墙，烘焙时互相遮挡，整面墙全黑。改成有厚度的实墙就好了。

4. 顶点色烘焙是 HDR

灯盘自发光强度十几，烘出来的顶点色也是十几，直接导出在 Three.js 里整片泛白。导出前要压到 1 以内（楼宇级等比截断，楼层级、房间级用和贴图一样的色调曲线）。

5. 字节型顶点色层存的是 sRGB

numpy 写字节型颜色时自己先转了一次线性，导出后几乎全黑。同理，numpy 画的 sRGB 贴图，判断亮度前要先换算成线性值------草地贴图 sRGB 0.05 看着不暗，线性值不到 0.01，烘出来就是一片黑。

6. 烘焙颗粒：OIDN 降噪

Blender 的烘焙没有内置降噪。办法是借合成器：Image 节点 → Denoise 节点 → 输出，用 Workbench 空渲染一帧写回文件。注意色彩管理要临时换成 Standard，否则 AgX 会改变烘焙颜色。

7. 导出脚本里的死循环，把 Blender 卡死了

导出时一边遍历集合、一边往同一个集合里加副本，遍历永远结束不了，Blender CPU 100%、内存一直涨，只能强退。遍历前先取快照：

for ob in list(col.objects):  # 不要直接 for ob in col.objects
    ...

8. 长时间烘焙让 MCP 调用超时

一次正式烘焙要十几分钟，MCP 调用会超时。改成在 Blender 里注册一个定时器启动烘焙，MCP 调用立刻返回，烘焙完写一个日志文件，外面轮询这个文件：

bpy.app.timers.register(job, first_interval=0.5)

---

十、性能与体积

项目	数据
楼宇级模型	tower_S.glb 约 9.9 MB、tower_N.glb 约 8.8 MB（每塔 9 种变体 + 6 层屋顶层 + 地下 + 屋顶机房）
楼层级模型	每塔约 1.5 MB（4096² 贴图 + 顶点色）
房间级模型	约 1.8 MB
园区模型	约 5 MB + 1 MB 地面烘焙图
帧率	五级都稳定在 60 帧 / 秒（M2 MacBook，1080p）

几个让它跑得动的关键点：

• GLB 用 meshopt 压缩 （Blender 5.2 的 glTF 导出直接支持，前端用 MeshoptDecoder，不用额外部署 Draco 的 wasm）
• 烘焙内容一律 MeshBasicMaterial，不参与实时光照，也不导出法线
• 58 层楼共用 9 个变体的几何和材质，每层只是一个带缩放的 Mesh 引用
• 树、路灯用 GPU 实例化

---

十一、总结

做完回头看，整个项目最大的工作量不在写代码，而在和设计稿对比 → 找差异 → 改的循环：园区改了 7 轮，楼宇改了 7 轮，楼层、房间也各改了几轮。AI 在这里的价值很明显：

环节	做法
设计稿	AI 生图出概念图，照着还原
建模	AI 写 Blender Python 脚本，通过 MCP 直接在 Blender 里执行
烘焙调光	改参数 → 后台烘焙 → 截图对比 → 再改
前端	场景、着色器、面板组件
排查问题	从「走道上有黑三角」一路查到「三角化前没算法线」

但判断「好不好看」「哪里和设计稿不一样」还是得靠人：光照太平、玻璃发灰、光柱太糊、房间颜色盖住了地面......这些都是一句话的反馈，AI 负责把它变成具体的改法。

几个可以复用的经验：

1. 建模写成脚本 ，.blend 和 GLB 当构建产物，模型改动可追溯、可重建
2. 能烘焙的光照就烘焙，实时只算真正会变的部分
3. 需要交互的东西单独导出，烘焙和可点选不要混在一个对象里
4. 布局数据只写一份，建模脚本和前端从同一份数据生成
5. 辉光只给真光源，后处理记得给渲染目标开 MSAA

说明：楼栋外形、高度、园区布局来自 OpenStreetMap（© OpenStreetMap contributors，ODbL）；楼里的业态、房间布局、设备型号与运营数据均为演示数据。
