论文名片
| 项目 | 内容 |
|---|---|
| 论文名 | HoHoNet: 360 Indoor Holistic Understanding with Latent Horizontal Features |
| 作者 | Cheng Sun、Min Sun、Hwann-Tzong Chen ------ HorizonNet 的原班人马 |
| 发表 | CVPR 2021，pp. 2573--2582 |
| 一句话贡献 | 把 HorizonNet 那条"一维水平特征"的潜力彻底榨干 ：不只用来画房间骨架，还能直接变出深度图和语义分割图 ，而且快到 110 FPS |
| 江湖地位 | 全景视觉从"一个模型干一件事"迈向"一个模型干所有事"的关键一步；它的 LHFeat + h2d 成了后续很多全景密集预测任务的基础套路 |
名字拆解：Ho listic（整体的）+ Horizontal（水平的）= HoHoNet。
一、动机：HorizonNet 留下了一个"未完成"
1.1 HorizonNet 的成功与遗憾
先回忆一下 HorizonNet（同一批作者的前作）干了什么：
把 512×1024 的全景图，压缩成 3 条长度 1024 的数字串------每一列记录天花板边界高度、地板边界高度、墙角概率。
效果拔群：精度高、参数少、快。
但它有一个天生的限制，论文原话点得很清楚：
HorizonNet 只适用于"逐列（per-column）"的任务------比如预测布局的角点或边界。这限制了它在需要"逐像素（per-pixel）"预测的场景中应用。
什么叫"逐列" vs "逐像素"？
| 类型 | 输出形状 | 能干的事 | 例子 |
|---|---|---|---|
| 逐列模态 | O(W)，每列一个数或几个数 | 房间骨架（高度、边界、角点） | 布局重建 |
| 逐像素模态 | O(HW)，每个像素一个值 | 密集深度图 、语义分割图 | 深度估计、分割 |
问题来了：**房间的深度图、语义分割图，是全景视觉里另外两个极其重要的任务。** 可 HorizonNet 那套"一维表示"根本输出不了------一列一个数，怎么可能表达一整列 512 个像素各自的深度？
类比：HorizonNet 发明了"用一行字总结一页书"的绝技，又快又准。但你现在需要"把这一页书重新画出来"------一行字显然不够。
1.2 一个关键观察：人造结构是"按重力排队"的
那怎么办？作者观察到了一个极其朴素、却极其有力的事实：
人造建筑的结构，与全景图中"重力对齐的 y 轴"之间存在强烈的规律性。
翻译成人话：
- 墙是竖直的；
- 地板、天花板是水平的；
- 门、窗、桌子、柜子......几乎所有人工物体，都沿着重力方向整齐排列。
既然如此，垂直方向（列方向）上的信息是高度结构化、高度冗余的------它不像水平方向那样需要 512 个独立自由度去描述。
底层规律
对齐好的全景图里，室内场景有一个非常强的几何规律： 所有墙面都是竖直的，地板、天花板都是水平的，沿着图像每一列的内容，高度方向的变化是平滑、有规律的。
比如在同一列上，从上到下基本就是：天花板 → 墙面 → 家具 → 地板，结构非常规整。
这意味着：
- 我们可以把每一列的高度维度 "压扁" 成一个特征向量，保留核心结构信息；
- 反过来，从这个压缩的向量里，也能根据规律恢复出每一行的细节。
这就是 HoHoNet 的立论基础 ：既然垂直方向冗余，那就把它压扁；压扁之后，再用数学方法"解压"回来------只要解压方式得当，细节不会丢太多。
可以把整个思路理解成 "压缩包" 逻辑：
- LHFeat（潜态水平特征） ：就是压缩包。把 2D 图像特征沿竖直方向打包压缩，变成高度只有 1 的长条形特征，体积大幅减小；
- EHC 模块 ：打包工具。高效地把多层 2D 特征压缩成 LHFeat；
- H2D 模块 ：解压工具。不用简单的拉伸插值，而是用频域重建的方式，从 LHFeat 里还原出高清的 2D 密集结果。
二、三大卖点（论文自己总结的）
| 卖点 | 具体数字 |
|---|---|
| **🚀 快（Fast）** | 在 512×1024 高分辨率全景图上，ResNet-50 跑 52 FPS ，ResNet-34 跑 110 FPS，还能输出密集模态 |
| **🧰 全能（Versatile）** | 把输出空间从 O(W) 放宽到 O(HW) ，一套框架同时干布局重建 + 深度估计 + 语义分割 |
| **🎯 准（Accurate）** | 布局、分割与当时 SOTA 持平；深度估计大幅超越所有前人 |

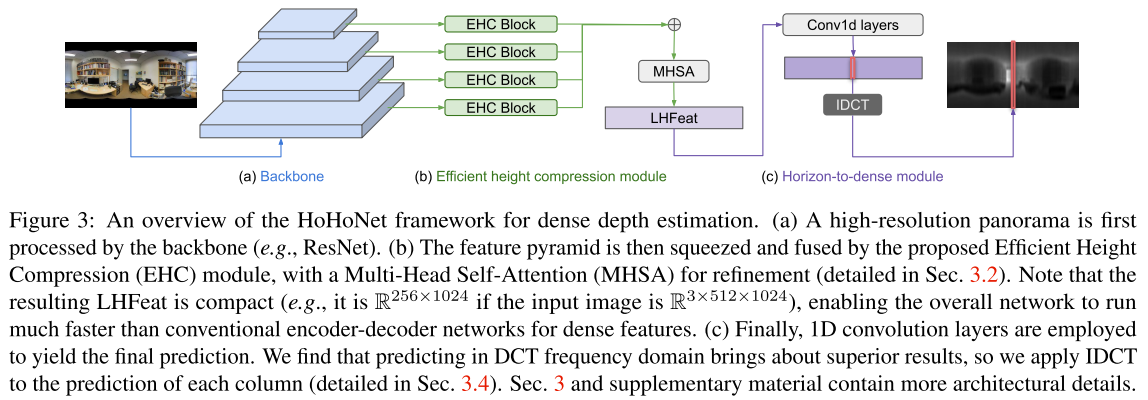

三、整体架构：三步走
输入：512×1024 RGB 全景图（ERP）
↓
【第 1 步】ResNet 骨干网络 → 提取多尺度特征金字塔（4层）
↓
【第 2 步】EHC 模块（高效高度压缩）
把每层 2D 特征"压扁"，高度维压成 1
→ 得到 LHFeat（潜在水平特征），形状如 256×1024
↓
MHSA（多头自注意力）精修 ------ 让每一列都知道全局
↓
【第 3 步】1D 卷积输出
├─ 逐列任务（布局）→ 直接出 3 条曲线，用 HorizonNet 的后处理
└─ 逐像素任务（深度/分割）→ 过 H2D 模块，用 IDCT "解压"成 2D
↓
输出：布局 / 深度图 / 语义分割图HoHoNet 整体是 "单骨干 + 单特征 + 多头输出" 的统一架构，所有任务共享同一个特征提取器，只换最后的输出头。
架构优势
- 多任务统一 ：布局、深度、分割共用同一个骨干和 LHFeat，部署时只需要一个模型就能出多种结果；
- 极致轻量化 ：高度维度被压缩，整个网络的计算量远小于常规的 2D 编解码网络；
- 高精度 ：频域重建保证了密集任务的精度，不输甚至超过专门的 2D 网络。
四、核心创新 ①：LHFeat（潜在水平特征）
它是什么
Latent Horizontal Feature ------把 2D 特征图沿垂直方向压扁，只剩水平方向。
- 输入图像：3 × 512 × 1024
- LHFeat：256 × 1024（高度维被压成 1，通道 256）
压缩比 ：高度从 512 → 1，等于砍掉了 512 倍的空间维度。
这就是为什么 HoHoNet 能跑到 110 FPS------它压根没有在 2D 特征图上做过任何昂贵的卷积运算，所有重活都在那 256×1024 的一维条带上完成。
和 HorizonNet 的关系
论文说得很坦诚：编码成 LHFeat 这个思路，是受 HorizonNet 启发的。
但 HoHoNet 做了两件 HorizonNet 没做的事：
- 重新设计架构，更快更准；
- 发明 h2d 模块，打破"只能逐列输出"的枷锁。
五、核心创新 ②：EHC 模块（高效高度压缩）
老办法（HorizonNet 的 HC block）有什么问题？
HorizonNet 用的是 HC block（Height Compression） ：堆一串卷积层，逐步减少通道数和高度。
毛病：一层层卷积去压高度，太贵了。每一步都在 2D 特征图上做卷积，计算量居高不下。
EHC（Efficient Height Compression）怎么改？
三步走，招招省钱：
第 1 步：先用卷积给通道"瘦身"
把通道数降下来------这是最便宜的一步。
第 2 步：双线性上采样
把宽度统一到目标宽度 W（如果需要的话）。上采样比卷积便宜得多。
第 3 步：ConvSqueezeH------一击压扁（关键一招）
这是一个深度可分离卷积（depthwise convolution） ，它的卷积核大小被设成 (h, 1) ------正好等于输入特征的高度，且不加 padding。
结果：一次卷积，高度直接从 h 变成 1。
类比：老办法是拿剪刀一层层把纸剪短，剪 512 次；EHC 是拿一台压路机，一碾就把 512 层压成 1 层。
第 4 步：再用一个 Conv2D 块精修，把通道数转成 LHFeat 的隐维度 D，高度维直接丢弃（此时高度已经是 1 了）。
效果（消融实验铁证）
在深度估计任务上：
| 高度压缩模块 | 精修方式 | MAE ↓ | FPS ↑ |
|---|---|---|---|
| HC（HorizonNet） | 无 | 0.3090 | 49 |
| EHC | 无 | 0.3022 | 54 |
| HC | Bi-LSTM | 0.3002 | 38 |
| EHC | Bi-LSTM | 0.2928 | 41 |
| HC | MHSA | 0.2915 | 47 |
| EHC | MHSA | 0.2835 | 52 |
同一列对比，EHC 全面碾压 HC：误差更低，帧率更高。MHSA自注意力比Bi-LSTM的速度 - 精度tradeoff更优 。
六、核心创新 ③：用 MHSA 替代 Bi-LSTM
这是一个很典型的"时代更替"细节。
HorizonNet 用 Bi-LSTM 干什么？
让每一列知道"整张图发生了什么"------看到左边的墙，推断右边墙的走向。这是"全局视野"的来源。
HoHoNet 换成了什么？
MHSA（Multi-Head Self-Attention，多头自注意力）------就是 Transformer 的核心部件。
为什么换？
| Bi-LSTM | MHSA | |
|---|---|---|
| 计算方式 | 串行：一列一列扫，必须等前一列算完 | 并行：所有列同时算 |
| 速度 | 慢（是 HorizonNet 从 119 FPS 掉到 20 FPS 的元凶） | 快 |
| 长距离依赖 | 靠"记忆"传递，距离远了会衰减 | 直接两两相连，不受距离影响 |
消融实验的结果（上表最后两行）：
- HC + Bi-LSTM：MAE 0.3002，38 FPS
- EHC + MHSA ：MAE 0.2835，52 FPS
既更准，又快了 37%。
这是 2020---2021 年整个视觉领域的缩影：RNN 让位给 Attention。HoHoNet 是这个趋势在全景任务上的一次漂亮落地。
七、核心创新 ④：h2d 模块 + IDCT（最精彩的一招）
这是整篇论文最原创、最值得记住的部分。
7.1 问题：怎么从"一列一个数"变回"一列 512 个数"？
LHFeat 是 256×1024------每一列只有 256 个数。可深度图每一列需要 512 个像素值。
怎么办？
7.2 朴素做法：线性插值
最直接的思路：把输出的通道维当"高度"用，然后线性插值放大到 512。
**问题在哪？** 论文点得很准：
这要求浅层的 1D 卷积 去把"与行有关的信息"从"与行无关的 LHFeat"里硬拆出来。
而 LHFeat 的本质是**"行（row）被搅在一起"的** ------它在压缩时把整列的信息混成了一个向量。让几层浅浅的 Conv1D 去解开这个结，太难为它了。
7.3 HoHoNet 的解法：去频域做
既然空间域里"解不开"，那就换到频率域。
作者的洞察：LHFeat 在垂直方向上是"混合"的------而混合信号最自然的分解方式，就是频率分解。于是他们请出了数据压缩领域的老将：
DCT（离散余弦变换）
DCT 你一定用过，只是不知道名字：JPEG 图片压缩、MP3 音频压缩，核心都是它。
DCT 的直觉 ：任何一段信号（比如图像的一列），都可以拆成"缓慢变化的基础轮廓 + 一层层越来越细的波纹"。
- 低频分量 = 大轮廓（墙的大致形状、深度的整体趋势）
- 高频分量 = 细节（边缘、纹理、家具腿）
压缩的秘诀：丢掉高频，只留低频，肉眼几乎看不出来。
7.4 h2d 模块具体怎么做
关键反转 ：不是"预测像素值再压缩"，而是直接预测 DCT 系数。
设：
：网络对某一列预测的 r 个值 （把它当成 DCT 频域里前 r 个低频系数，更高频的直接截断为 0）
：由 r 个正交列向量组成的基矩阵（IDCT 的基）
：还原出来的整列 H 个像素值
也就是说：
网络输出的 r 个数，被当作"基的线性组合权重"；乘上基矩阵 M（做一次 IDCT），就还原出了整列 512 个值。
每一列都这么干一次，就把 1D 特征"解压"回了 2D 密集图。
7.5 为什么这样更好？
| 线性插值（空间域） | IDCT（频率域） | |
|---|---|---|
| 网络要学什么 | 直接学 512 个像素值 | 只学 r 个频率系数（如 64 个） |
| 难度 | 高：要凭空造出高频细节 | 低：低频系数平滑、好学 |
| 归纳偏置 | 无 | 内置：相当于告诉网络"垂直方向是平滑的、可压缩的" |
| 效果 | 较差 | 更好 |
一句话：与其让网络死记 512 个数，不如让它学 64 个"频率旋钮"------这 64 个旋钮天然对应着房间的结构节奏。
7.6 r 取多少？（消融实验）
r = 保留多少个 DCT 低频系数，是个超参数：
| r | 方法 | MAE ↓ | RMSE ↓ | δ¹ ↑ | FPS |
|---|---|---|---|---|---|
| 32 | 插值 | 0.2886 | 0.5013 | 0.8356 | 52 |
| 32 | IDCT | 0.2847 | 0.4935 | 0.8369 | 52 |
| 64 | 插值 | 0.2880 | 0.4996 | 0.8351 | 52 |
| 64 | IDCT | 0.2835 | 0.4916 | 0.8389 | 52 |
| 128 | 插值 | 0.2926 | 0.5043 | --- | --- |
| 128 | IDCT | 0.2850 | 0.4955 | --- | --- |
三条结论：
- IDCT 在所有 r 下都优于插值------无一例外；
- r = 64 是最佳值（太大反而变差：高频系数难学，还引入噪声）；
- FPS 完全不变（52 FPS）------IDCT 是纯矩阵乘法，几乎不花钱。
最后这点太重要了：精度提升是白送的，速度一点没损失。
八、一套框架，三个任务
HoHoNet 的"全能"体现在：同一个 LHFeat，接不同的输出头，就能干不同的活。
| 任务 | 输出类型 | 走不走 h2d | 损失/后处理 |
|---|---|---|---|
| 布局重建 | 逐列（O(W)） | ❌ 不需要 | 直接出 3 条曲线，沿用 HorizonNet 的后处理 |
| 深度估计 | 逐像素（O(HW)） | ✅ 走 h2d | L1 损失 |
| 语义分割 | 逐像素（O(HW)） | ✅ 走 h2d | 交叉熵损失 |
注意这个设计的聪明之处 ：布局本来就是逐列任务，不需要 h2d，那就别浪费计算 ；深度和分割必须逐像素，才动用 h2d。按需分配，各取所需。
九、实验结果
9.1 深度估计（最亮眼的成绩）
在 Matterport3D 上（数值越小越好）：
| 方法 | MAE ↓ | RMSE ↓ | δ¹ ↑ |
|---|---|---|---|
| BiFuse（此前 SOTA） | 0.3470 | 0.6259 | 0.8452 |
| HoHoNet | 0.2862 | 0.5138 | 0.8786 |
在 Stanford2D3D 上：
|-----------------|------------|------------|------------|
| 方法 | MAE ↓ | RMSE ↓ | δ¹ ↑ |
| BiFuse（此前 SOTA） | 0.2343 | 0.4142 | 0.8660 |
| HoHoNet | 0.2027 | 0.3834 | 0.9054 |
MAE 从 0.347 降到 0.286，降幅超过 17%------论文称"大幅超越所有前人"，毫不夸张。
更值得一提的是 ：对手 BiFuse 用了两个骨干网络 （一个吃 ERP、一个吃 cubemap），而 HoHoNet 只用一个 ResNet-50 。更简单的架构，更好的结果。速度还快 3 倍多。
9.2 布局重建（与 SOTA 持平）
在 MatterportLayout 上：
| 方法 | 3D IoU ↑ | 2D IoU ↑ | FPS ↑ |
|---|---|---|---|
| LayoutNet v2 (ResNet-34) | 75.82 | 78.73 | 46 |
| DuLa-Net v2 (ResNet-50) | 75.05 | 78.82 | 34 |
| HorizonNet (ResNet-50) | 79.11 | 81.71 | 31 |
| AtlantaNet (ResNet-50) | 80.02 | --- | 慢 |
| **HoHoNet (ResNet-34)** | 79.88 | 82.32 | 110 |
按角点数拆开（3D IoU）：
| 方法 | 整体 | 4 角 | 6 角 | 8 角 | 10+ 角 |
|---|---|---|---|---|---|
| HorizonNet | 79.11 | 81.88 | 82.26 | 71.78 | 68.32 |
| AtlantaNet | 80.02 | 82.09 | 82.08 | 75.19 | 71.61 |
| HoHoNet | 79.88 | 82.64 | 82.16 | 73.65 | 69.26 |
怎么读：
- 整体 3D IoU 79.88，略低于 AtlantaNet 的 80.02（差 0.14，基本持平）；
- 但 2D IoU 82.32 是最高的（超过 AtlantaNet 的 82.09、HorizonNet 的 81.71）；
- 在**简单房型（4 角）**上 HoHoNet 最强（82.64）；
- 在最复杂的 8 角、10+ 角上，AtlantaNet 更强（因为它能处理斜墙）。
关键权衡 ：HoHoNet 比 AtlantaNet 快 22 倍，精度只差一点点。
9.3 语义分割**（Stanford2D3D 数据集）**
|---------|-------------------|-----------|-----------|
| 分辨率 | 方法 | mIoU | mAcc |
| 低分辨率 | HexRUNet（球面专门优化） | 43.3% | 58.6% |
| 低分辨率 | HoHoNet | 40.8% | 52.1% |
| 高分辨率 | TangentImg（多透视投影） | 51.9% | 69.1% |
| 高分辨率 | HoHoNet | 56.3% | 68.9% |
核心结论：
- 低分辨率下略逊于专门做球面优化的方法，但依然有竞争力；
- 高分辨率下 mIoU 反超 4.4 个百分点，达到 SOTA 水平，证明高分辨率下 LHFeat 的信息优势更明显。
9.4 速度总览
| 骨干 | FPS（512×1024 密集模态） |
|---|---|
| ResNet-50 | 52 |
| ResNet-34 | 110 |
对比：HorizonNet 31 FPS、DuLa-Net v2 34 FPS、LayoutNet v2 46 FPS------而且这些都只干布局一件事 ，HoHoNet 是三件事一起干。
十、局限性（作者自己坦白的）
局限 1：必须"重力对齐"------这是最要命的
因为 LHFeat 是把垂直方向压扁的，它默认"垂直方向 = 重力方向"。一旦相机歪了，这个前提就破了。
论文给了明确数字：
引入 10° 的俯仰（pitch）或翻滚（roll）旋转，会把 MAE 从 28.45 厘米推高到 44 厘米以上。
而且误差随旋转角度近似线性上升。
**怎么办？** 可以用 IMU 传感器或消失点检测先做对齐------但这本身就是个额外步骤和误差源。
这正是所有"沿重力方向压缩"方法的共同原罪：用极致的效率，换来了对姿态的敏感。
局限 2：高频细节会糊
因为 h2d 模块只保留前 r=64 个低频 DCT 系数，高频被截断了。
表现：深度图的边界偏模糊，细长物体（比如落地灯的细杆、椅子的细腿）偶尔会重建失败。
这是"压缩"的必然代价，就像 JPEG 压狠了会有马赛克。
局限 3：复杂房型不如 AtlantaNet
在 8 角、10+ 角房型上略逊于 AtlantaNet------因为 HoHoNet 沿用了 HorizonNet 的曼哈顿后处理，不具备 AtlantaNet 处理斜墙、圆弧墙的能力。
局限 4：仍是"按比例"的深度
和同代方法一样，单张图测不出绝对尺度（需已知相机高度）。
和 HorizonNet 的关系
- HorizonNet 是专用布局方案：把布局任务做到了极致轻量化；
- HoHoNet 是通用全景框架：在 HorizonNet 思路的基础上，扩展到多任务，是 HorizonNet 的全面升级和泛化。
- 工业落地里，如果只需要布局，HorizonNet 足够；如果需要同时出布局、深度、分割多种结果，HoHoNet 是更优的选择。
十一、一句话总结 + 四条可迁移的思路
HoHoNet 的故事是一次"把好想法用到底"的典范：HorizonNet 发现"房间可以压成一行字"，但只用它画了房间骨架；HoHoNet 追问了一句------"这一行字能不能还原出整页书？"答案是能，只要换用 IDCT 在频域里还原。结果：一个模型同时干布局、深度、分割三件事，还跑到了 110 FPS，深度估计更是大幅超越所有前人。代价是：它压得越狠，就越怕相机歪，也越容易糊掉细节。
四条可以带走的思路：
- 先问"这个表示还能干别的吗"，再去做新模型。 HorizonNet 的一维表示本来只服务布局，HoHoNet 没急着造新架构，而是先问"它的边界在哪"。结果发现------补上一个解码模块，它的边界远比想象中远 。深挖一个好表示的潜力，常常比另起炉灶更划算。
- 当空间域解不开时，试试频域。 这是本篇最漂亮的思维跳跃。网络学不会"凭空造 512 个像素"，但学得会"调 64 个频率旋钮"。换个坐标系，难题可能立刻变简单------这是信号处理给我们的免费礼物。
- 用"归纳偏置"替网络省力。 IDCT 基矩阵是固定的 ，不是学出来的。它等于提前告诉网络："垂直方向是平滑、可压缩的。"能用公式写清楚的先验，直接焊进架构里，别让网络从零猜。
- 效率来自"压对地方"。 HoHoNet 快，不是因为网络小，而是因为它从不在 2D 特征图上做昂贵运算 ------先把高度压成 1，剩下的活全在一维条带上干。优化之前，先想清楚"哪里才是真正需要保留的维度"。
核心贡献总结
- 提出通用的 LHFeat 潜态水平特征框架 把 HorizonNet 针对布局任务的 1D 表示，升级成了通用的全景特征表示，从单一任务扩展到布局、深度、分割三大室内全景任务，证明了 "压缩竖直维度" 思路的普适价值。
- 发明 EHC 高效高度压缩模块 一步式高度压缩 + 多尺度融合 + 自注意力细化，比之前的 1D 特征提取方式更快、更准、并行度更高。
- 发明 Horizon-to-Dense 频域重建模块 用 IDCT 逆变换实现了从 1D 紧凑特征到 2D 密集预测的突破，解决了 1D 特征只能输出 1D 结果的瓶颈，打开了轻量化 1D 特征的应用场景。
- 速度与精度的双重突破 单骨干、单特征的轻量化架构，同时在三个核心任务上达到或超越 SOTA，速度远超同类方法，非常适合端侧、嵌入式设备的多任务部署。
📖 名词小抄
| 名词 | 大白话 |
|---|---|
| LHFeat | Latent Horizontal Feature：把 2D 特征沿垂直方向压扁后剩下的一维条带（如 256×1024） |
| EHC | Efficient Height Compression：高效高度压缩模块，一击把高度压成 1 |
| ConvSqueezeH | 核大小 = 输入高度、无 padding 的深度卷积，一次卷积把 h 压成 1 |
| MHSA | Multi-Head Self-Attention，多头自注意力（Transformer 的核心），替代 Bi-LSTM |
| h2d | horizon-to-dense：把一维水平特征还原成二维密集预测的模块 |
| DCT / IDCT | 离散余弦变换 / 反变换。JPEG 压缩的核心；把信号拆成"轮廓 + 层层细节" |
| r | 保留多少个 DCT 低频系数（论文最佳值 64）；越大细节越多但越难学 |
| 基矩阵 M | IDCT 的基，形状 H×r；网络输出的 r 个数是"基的权重"，乘上去就还原出整列 |
| 逐列模态 / 逐像素模态 | O(W)（每列几个数）/ O(HW)（每像素一个值） |
| ERP | Equirectangular Projection，等距柱状投影------全景图摊平后的样子 |
| MAE / RMSE / δ¹ | 深度误差指标：平均绝对误差 / 均方根误差 / 误差在 1.25 倍内的像素占比 |
| 重力对齐 | 全景图的垂直方向 = 真实重力方向；HoHoNet 的命门 |
| pitch / roll | 俯仰角 / 翻滚角，相机歪的两种方式 |
| FPS | 每秒处理多少张图（Frames Per Second） |
