1. Link Traning 流程
DP Sink 内部有一组标准寄存器，称为 DPCD（DisplayPort Configuration Data）。当 DisplayPort Source 和 Sink 建立连接后，Source 会通过 AUX（Auxiliary）通道读取和配置 Sink 的 DPCD 寄存器，从而完成链路训练。
调试时最常关注三个区域：
| DPCD 地址 | 作用 |
|---|---|
0x0000 ~ 0x000F |
Sink Capability |
0x0100 ~ 0x010F |
Link Configuration |
0x0200 ~ 0x020F |
Link Status |

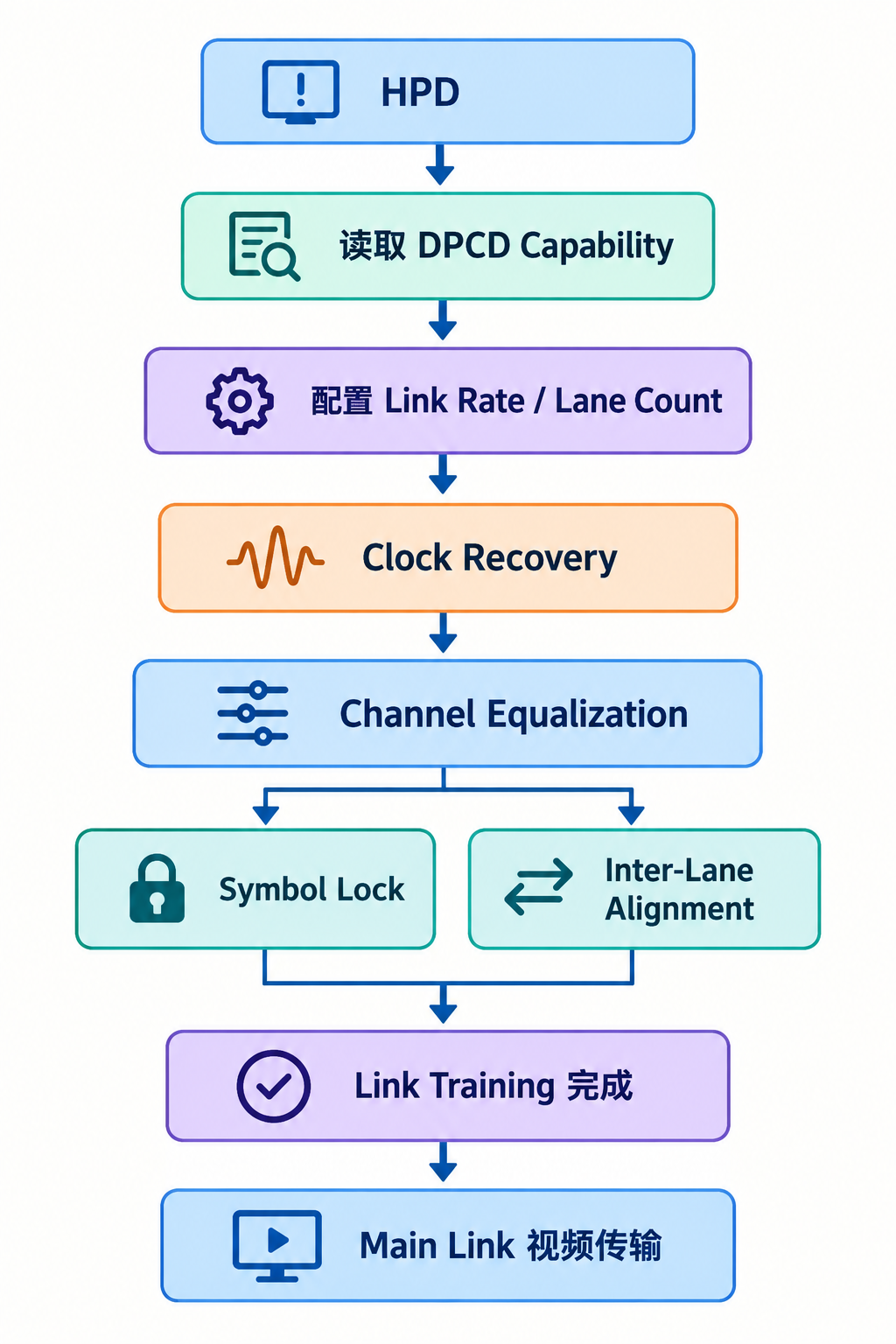

整个 Link Training 过程主要包括以下几个阶段：
1.1. 读取 DPCD Capability
Sink 通过 HPD (Hot Plug Detect) 引脚的高电平通知 Source 当前的连接状态。Source 检测到 HPD 信号后，通过 AUX (Auxiliary) 通道 读取 Sink 端的 DPCD (DisplayPort Configuration Data) 寄存器，从而获取 Sink 的核心链路能力。
1.1.1 核心配置参数
-
Lane Count (通道数)
- 核心定义：DisplayPort 物理层中用于传输高速视音频数据的差分对（对线）数量。
- 规格配置 ：DP 标准允许灵活配置为 1 Lane、2 Lanes 或 4 Lanes。
-
Link Rate (链路速率)
- 核心定义：单条 Lane 上每秒传输的原始数据比特率，决定单通道的数据吞吐率。
- 常见规格 ：
- RBR (Reduced Bit Rate): 1.62 Gbps / Lane
- HBR (High Bit Rate): 2.70 Gbps / Lane
- HBR2 (High Bit Rate 2): 5.40 Gbps / Lane
- HBR3 (High Bit Rate 3): 8.10 Gbps / Lane
-
Voltage Swing (电压摆幅)
- 核心定义：差分信号正负峰值之间的电压差，决定了信号的绝对基准幅度。
- DP 规格 ：分为 Level 0 ~ Level 3 （对应差分峰峰值约
400mV到1200mV）。
-
Pre-emphasis (预加重)
- 核心定义：一种高频补偿技术。对高频跳变信号（0 变 1 或 1 变 0 的第一个 Bit）进行瞬间电压放大，而对连续不变的低频信号进行物理衰减。
- DP 规格 ：分为 Level 0 ~ Level 3 （对应约
0dB到9.5dB的高频增强）。
1.2 Clock Recovery（时钟恢复）阶段 - Sink 能否从数据流中恢复时钟
由于 DP 物理接口不包含独立的物理时钟线，接收端（Sink）必须通过内置的锁相环（PLL）从发送端（Source）的时序数据流中提取并恢复出同步时钟。本阶段是整个链路训练（Link Training）的基础第一步。
1.2.1 发送 TPS1
首先，Source 根据 Sink 的能力确定本次 Link Training 使用的 Lane Rate ，并从最低的 Voltage Swing 和 Pre-emphasis 组合开始。
确定训练参数后，Source 通过 AUX 通道向 Sink 的 DPCD 寄存器 0x0102（TRAINING_PATTERN_SET）写入 TPS1 配置 ，通知 Sink 进入 Clock Recovery 阶段。
完成配置后，Source 在 Main Link 上发送 TPS1 训练序列，Sink 开始尝试从接收到的数据流中恢复时钟。
1.2.2 Voltage Swing 和 Pre-emphasis 组合
DP 通常定义 4 个 Voltage Swing 和 Pre-emphasis 等级：
| Level | Voltage Swing | Pre-emphasis |
|---|---|---|
| 0 | 最低 | 最低 |
| 1 | 更高 | 更高 |
| 2 | 更高 | 更高 |
| 3 | 最高 | 最高 |
Voltage Swing 和 Pre-emphasis 不能任意组合，传统 DP Link Training 中要求：
Voltage Swing Level + Pre-emphasis Level ≤ 3
因此，有效的组合包括：
| Voltage Swing | Pre-emphasis 可选范围 |
|---|---|
| 0 | 0 ~ 3 |
| 1 | 0 ~ 2 |
| 2 | 0 ~ 1 |
| 3 | 0 |
例如，初始训练通常从：
Voltage Swing = Level 0
Pre-emphasis = Level 0开始。
1.2.3 检查 Clock Recorvery 状态
Source 发送 TPS1 一段时间后，通过 AUX 通道读取 Sink 的 DPCD Link Status 寄存器：
0x0202 → LANE0_1_STATUS
0x0203 → LANE2_3_STATUS其中，各 Lane 的 CR_DONE 用于表示 Clock Recovery 是否完成。
| DPCD 地址 | Lane | Bit 0 | Bit 1 | Bit 2 | Bit 4 | Bit 5 | Bit 6 |
|---|---|---|---|---|---|---|---|
0x0202 |
Lane 0 | CR_DONE |
CHANNEL_EQ_DONE |
SYMBOL_LOCKED |
--- | --- | --- |
0x0202 |
Lane 1 | --- | --- | --- | CR_DONE |
CHANNEL_EQ_DONE |
SYMBOL_LOCKED |
0x0203 |
Lane 2 | CR_DONE |
CHANNEL_EQ_DONE |
SYMBOL_LOCKED |
--- | --- | --- |
0x0203 |
Lane 3 | --- | --- | --- | CR_DONE |
CHANNEL_EQ_DONE |
SYMBOL_LOCKED |
如果所有Lane的CR_DONE都为1则表示：Sink 已经成功从 Source 的数据流中恢复出时钟，Clock Recovery 完成。随后进入下一阶段。
1.3 通道均衡（Channel Equalization)
当 Clock Recovery 成功后，进入 通道均衡（Channel Equalization） 阶段。
此时继续使用 Clock Recovery 阶段确定的 Lane Rate、Voltage Swing和 Pre-emphasis 参数。Source 通过 AUX 通道向 DPCD 寄存器 0x0102（TRAINING_PATTERN_SET）写入对应的训练模式，然后在 Main Link 上发送 TPS2、TPS3 或 TPS4 中的一种训练序列。
Sink 接收到训练序列后，会对信号进行分析，检测高速信号经过传输通道后产生的失真，并通过内部 Equalizer 调整接收参数。
与此同时，Sink 会通过 DPCD 状态寄存器向 Source 反馈通道均衡的结果。Source 主要读取 DPCD 0x0202 和 0x0203 中各 Lane 的 LANEx_CHANNEL_EQ_DONE 状态位，用于判断对应 Lane 是否完成通道均衡。
当所有正在使用的 Lane 的 CHANNEL_EQ_DONE 均为 1 时，表示所有 Lane 均已完成 Channel Equalization，可以进入后续的 Symbol Lock 和 Inter-Lane Alignment 阶段。
1.4 符号锁定与 Lane 间对齐（Symbol Lock and Inter-Lane Alignment）
1.4.1 符号锁定 (Symbol Lock)
DP 使用特定的数据编码方式，Sink 需要从接收到的高速数据流中准确识别 Symbol Boundary（符号边界）。
当 Sink 成功完成符号锁定后，会在 DPCD 0x0202 和 0x0203 中设置对应的 LANEx_SYMBOL_LOCKED 状态位。表示对应 Lane 已完成符号锁定。
1.4.2 Lane 间对齐 (Inter-Lane Alignment)
对于多 Lane DP 链路，仅仅保证每个 Lane 独立工作还不够。
由于不同 Lane 经过的物理通道存在差异，各 Lane 到达 Sink 的时间可能不同。因此，Sink 还需要对不同 Lane 的数据进行延迟调整，使各 Lane 的数据重新同步。
这一过程称为 Inter-Lane Alignment（Lane 间对齐）。
Sink 通过 DPCD 0x0204（LANE_ALIGN_STATUS_UPDATED）反馈 Lane 间对齐状态，其中：
DPCD 0x0204 Bit 0 = INTERLANE_ALIGN_DONE
当：
INTERLANE_ALIGN_DONE = 1
表示所有使用中的 Lane 已经完成对齐。
1.5 视频流传输（Video Stream Transmission）
当上述所有 Link Training 步骤均成功完成后，表示 Source 与 Sink 之间的 DP Main Link 已经建立。
Source 通过读取 DPCD 0x0202（LANE0_1_STATUS）、0x0203（LANE2_3_STATUS）以及 0x0204（LANE_ALIGN_STATUS_UPDATED），确认各 Lane 的最终训练状态以及 Lane 间对齐状态。
确认训练成功后，Source 通过 AUX 将 DPCD 0x0102（TRAINING_PATTERN_SET）设置为 0，退出 Training Pattern。随后停止发送 TPS，并开始在 Main Link 上传输正常的 DisplayPort 视频数据。
2 AUX 信号采集
AUX 是低幅度的差分信号，普通逻辑分析仪的数字输入无法直接识别。
因此，需要先对 AUX 信号进行电平处理和整形，将差分模拟信号转换为逻辑分析仪可以识别的数字信号。
这里使用一块带有 Comparator（比较器） 的 STM32 开发板，通过 MCU 内部比较器对 AUX+ 和 AUX− 进行差分比较，将 AUX 信号转换成数字波形。

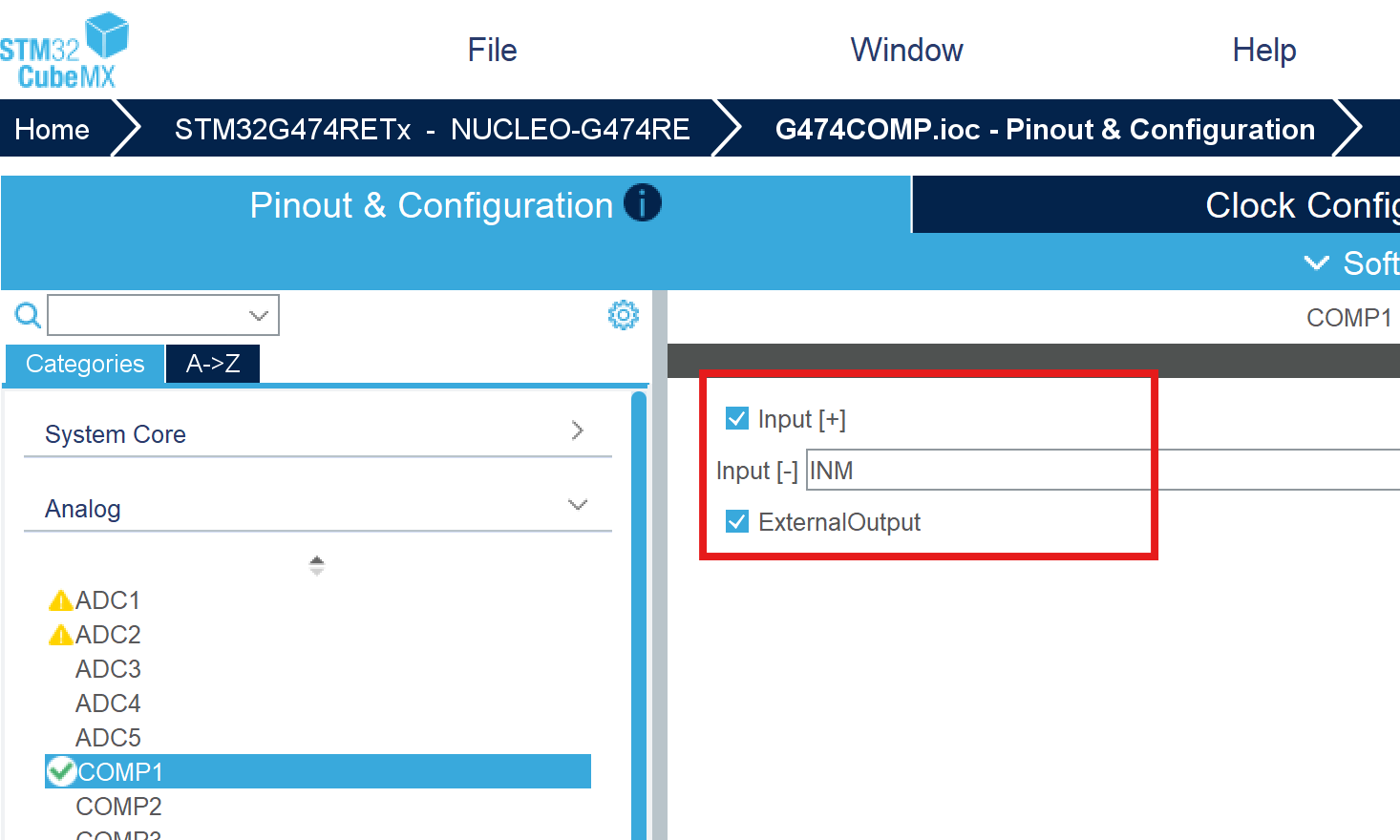

2.1 配置 STM32 Comparator
选择 COMP1 进行配置。
- 勾选 Input+, 选择Input-信号为INM
- 勾选 ExternalOutput，表示将比较结果输出到外部。
比较器的基本工作原理是：
- Input+ > Input- → 输出高电平
- Input+ < Input- → 输出低电平

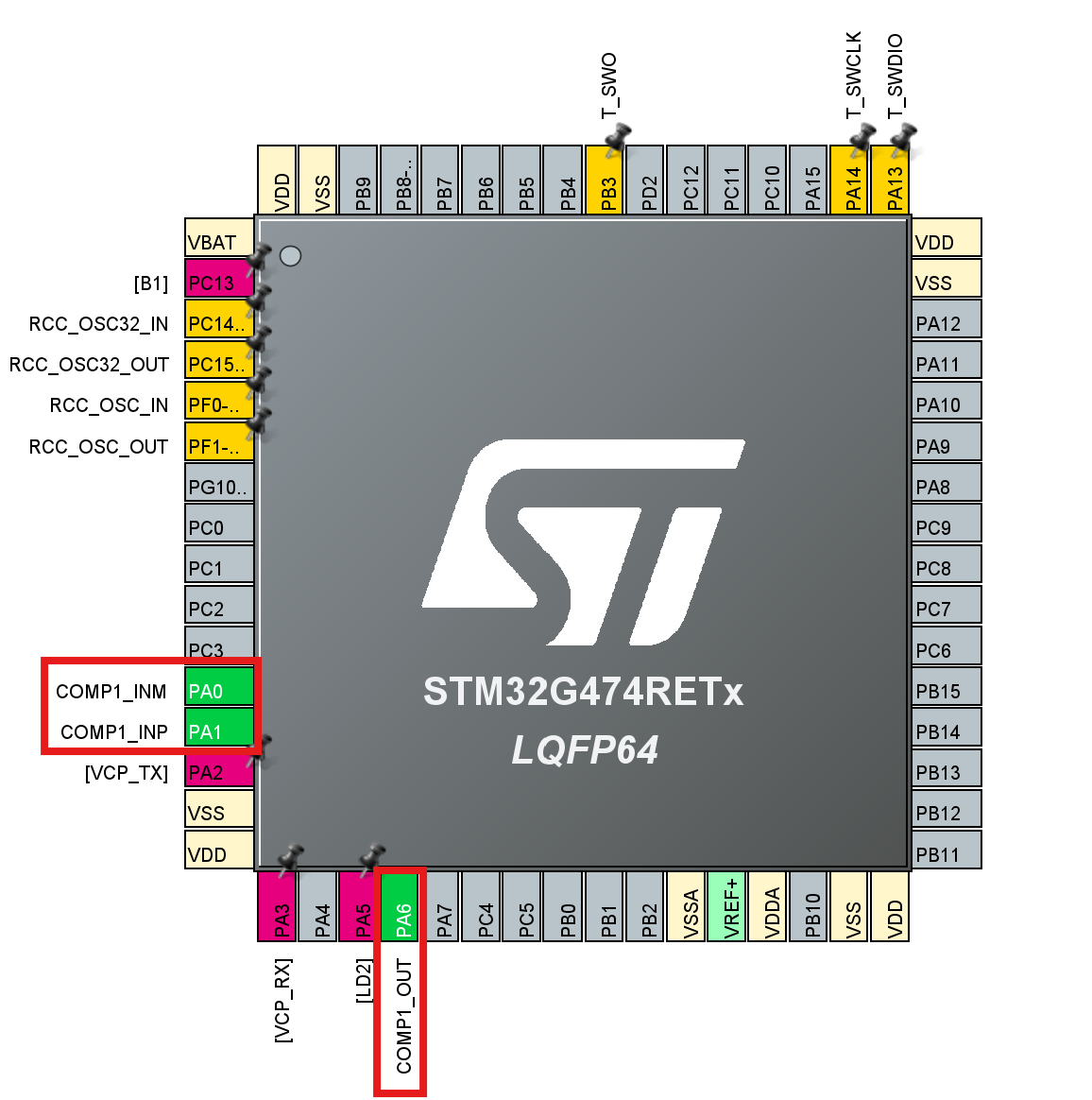

将待测试的 AUX 差分信号分别连接到 STM32：
- AUX+ → COMP1_INM (PA0)
- AUX− → COMP1_INP (PA1)
再将 比较器输出信号 COMP1_OUT(PA6) 接入 Logic Analyzer。
生成代码后，在程序中启动 COMP1：
HAL_COMP_Start(&hcomp1);启动比较器后，AUX+ 和 AUX− 的差分电压经过比较器进行比较，原本的模拟差分信号就被转换成数字电平变化，随后即可使用 Logic Analyzer 进行采集。
2.2 AUX 信号电平处理
为了让 STM32 内部比较器能够可靠地处理 AUX 信号，这里采用 交流耦合 + 直流偏置 的方式对输入信号进行处理。
首先，通过电容进行交流耦合，隔离 AUX 信号中的直流电平，只保留信号的变化部分。
然后，通过电阻网络增加一个直流偏置，将比较器输入端的共模工作点设置在电源电压中间附近：
3.3 V / 2 ≈ 1.65 V
这样，经过处理后的 AUX 信号会以约 1.65 V 为中心上下摆动，同时 AUX+ 和 AUX− 之间的差分变化仍然可以被比较器检测到。

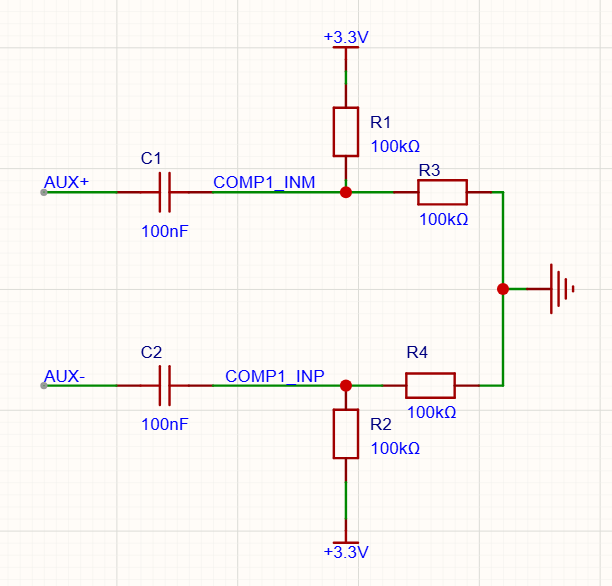

下面是具体的电路：
3 解码 AUX Channel 信号
3.1 安装 AUX Analyzer
采集到 AUX 的数字波形后，还需要对波形进行协议解析。这里使用开源的 AUX Analyzer 对 DisplayPort AUX Channel 进行解码。
首先下载 AUX Analyzer 扩展包：
https://github.com/Alex-the-Smart/DPAUXAnalyzer/tree/master/compiled/x64

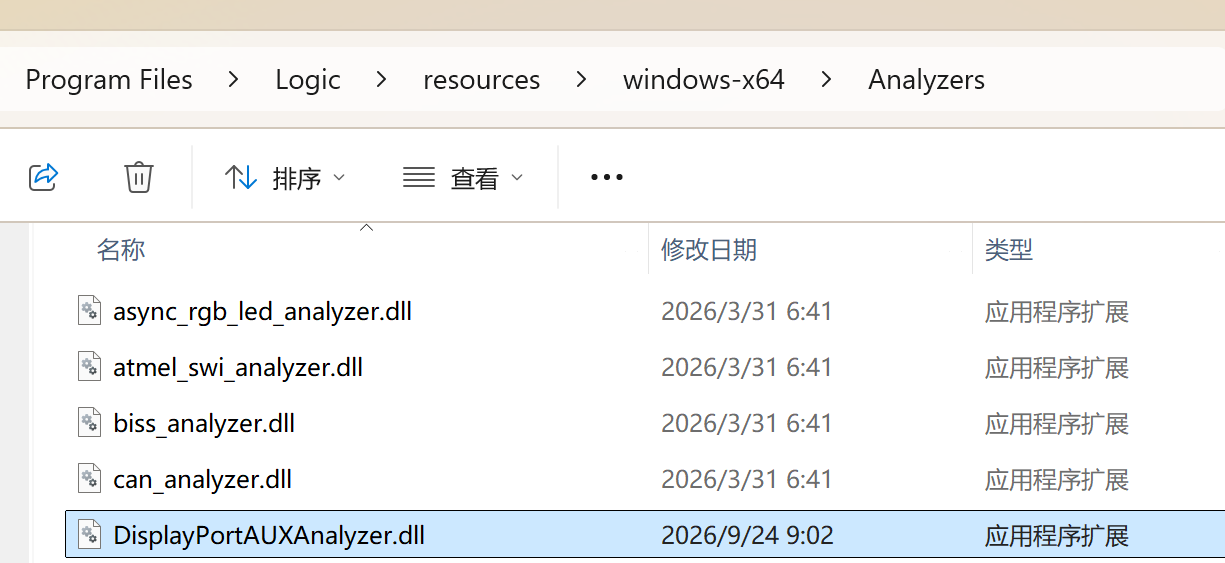

将下载后的文件拷贝到 Logic 软件的 Analyzer 目录：
Logic\resources\windows-x64\Analyzers
重新打开 Logic 软件，在 Analyzer 列表中可以看到 AUX Analyzer。

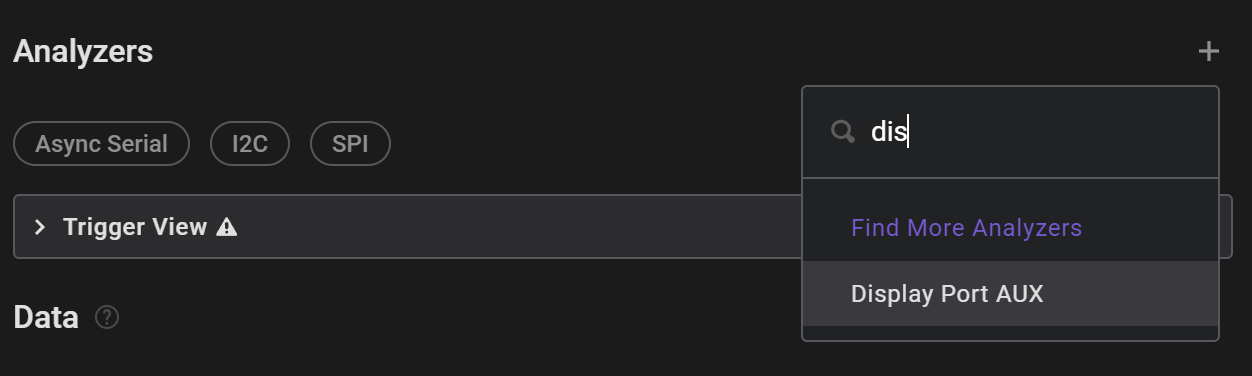

点击 Add Analyzer，添加 AUX Analyzer。

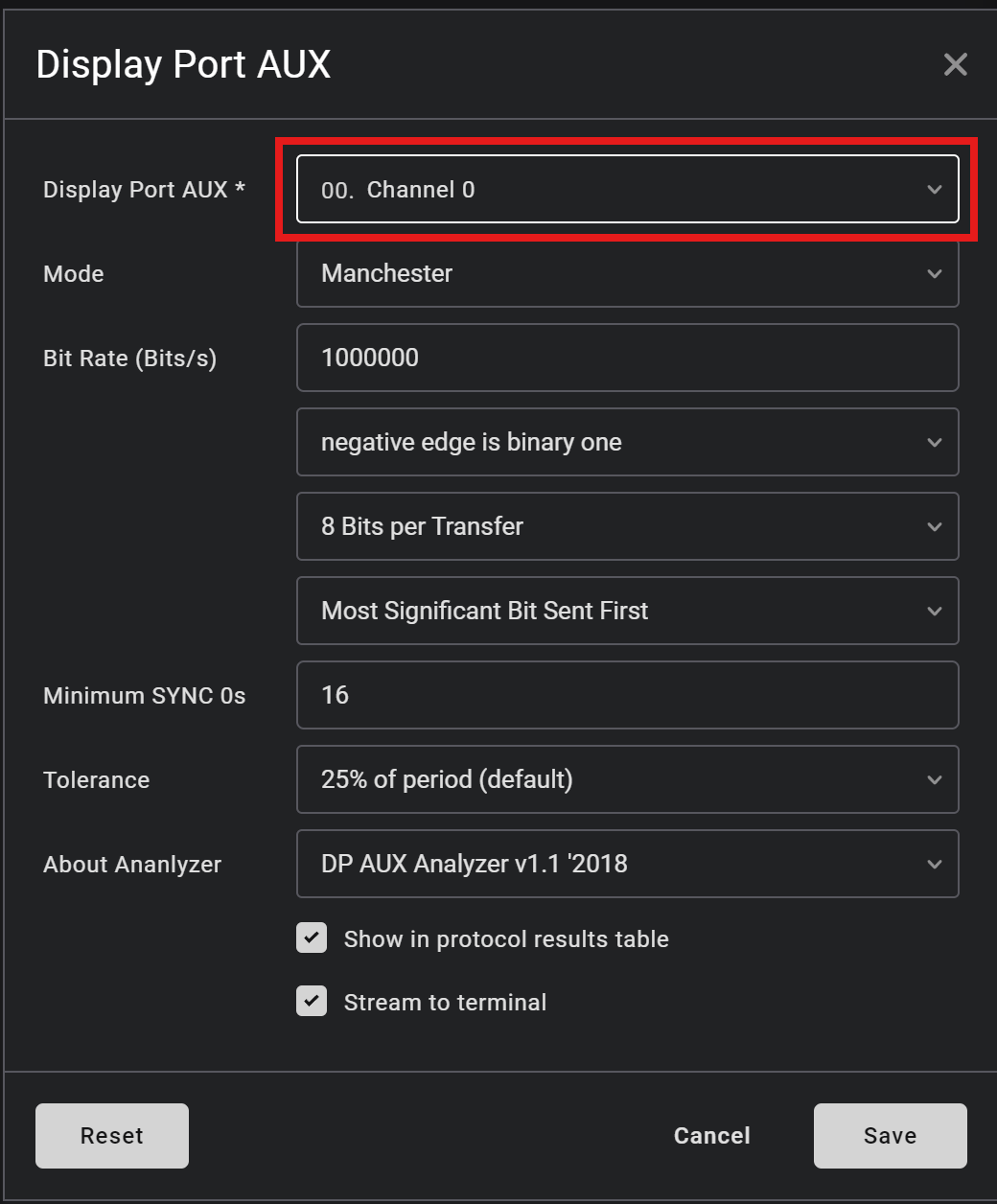

然后选择需要分析的 Logic Analyzer Channel。
完成配置后，Logic 就可以对采集到的 AUX 数字波形进行协议解码，将原始的高低电平转换成可读的 AUX Read / Write、地址以及数据等信息。
这样，后续就可以直接通过 AUX Analyzer 观察 DisplayPort 的 DPCD 读写、Link Training 以及其他 AUX 通信过程。
4 Native AUX 包格式
- AUX request
| Byte | 位 | 字段 | 含义 |
|---|---|---|---|
| Byte 0 | [7:4] |
Command | 操作类型 |
[3:0] |
Address [19:16] |
地址高 4 位 | |
| Byte 1 | [7:0] |
Address [15:8] |
地址 |
| Byte 2 | [7:0] |
Address [7:0] |
地址 |
| Byte 3 | [7:0] |
LEN | 数据长度 - 1 |
| Byte 4... | Data | Write 时的数据 |
| Command | 含义 |
|---|---|
0x80 |
Native AUX Write |
0x90 |
Native AUX Read |

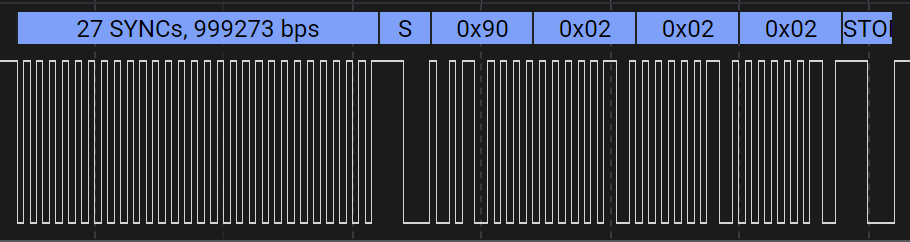

示例：
| 字节 | 内容 | 含义 |
|---|---|---|
| Byte 0 | 90 |
Native AUX Read |
| Byte 1 | 02 |
Address [15:8] |
| Byte 2 | 02 |
Address [7:0] |
| Byte 3 | 02 |
LEN = 2 → 读取 3 Bytes |
- AUX reply
| Byte | 字段 | 含义 |
|---|---|---|
| Byte 0 | Reply | AUX Reply 状态 |
| Byte 1... | Data | Read 操作返回的数据 |
| Reply | 含义 |
|---|---|
0x00 |
ACK，操作成功 |
0x01 |
NACK |
0x02 |
DEFER，需要稍后重试 |

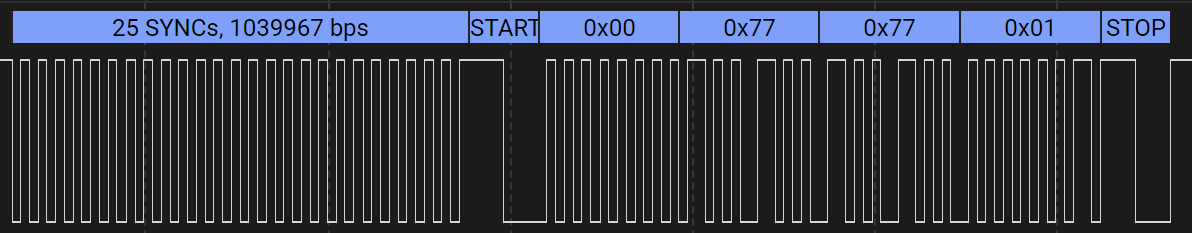

示例:
| 字节 | 内容 | 含义 |
|---|---|---|
| Reply | 00 |
ACK |
| Data | 77 77 01 |
DPCD 数据 |
