借助 Codex 和可视化工作流，从调研到完整实现，3D 大屏竟然可以这么简单

在不断完善这个可视化大屏工作流的过程中，我发现能做出来的效果也在不断变化------从最初的"可交互"，逐渐做到了"可动效"。

以前对着一张可视化设计稿，经常要感慨"这个场景大概率实现不了"：三维模型太理想化、交互逻辑说不清楚、数据和画面对不上，最后只能打折交付。但这套工作流跑过几个项目之后，情况变了------现在拿到一份完整的大屏设计稿，基本能确认90% 的设计可以实现，其中 95% 能做到和原稿基本一致。

这次做的，是一个工业 SCADA 三维监控大屏。

给 Codex （使用Gpt6 astra 模型）的需求依然只有一句：

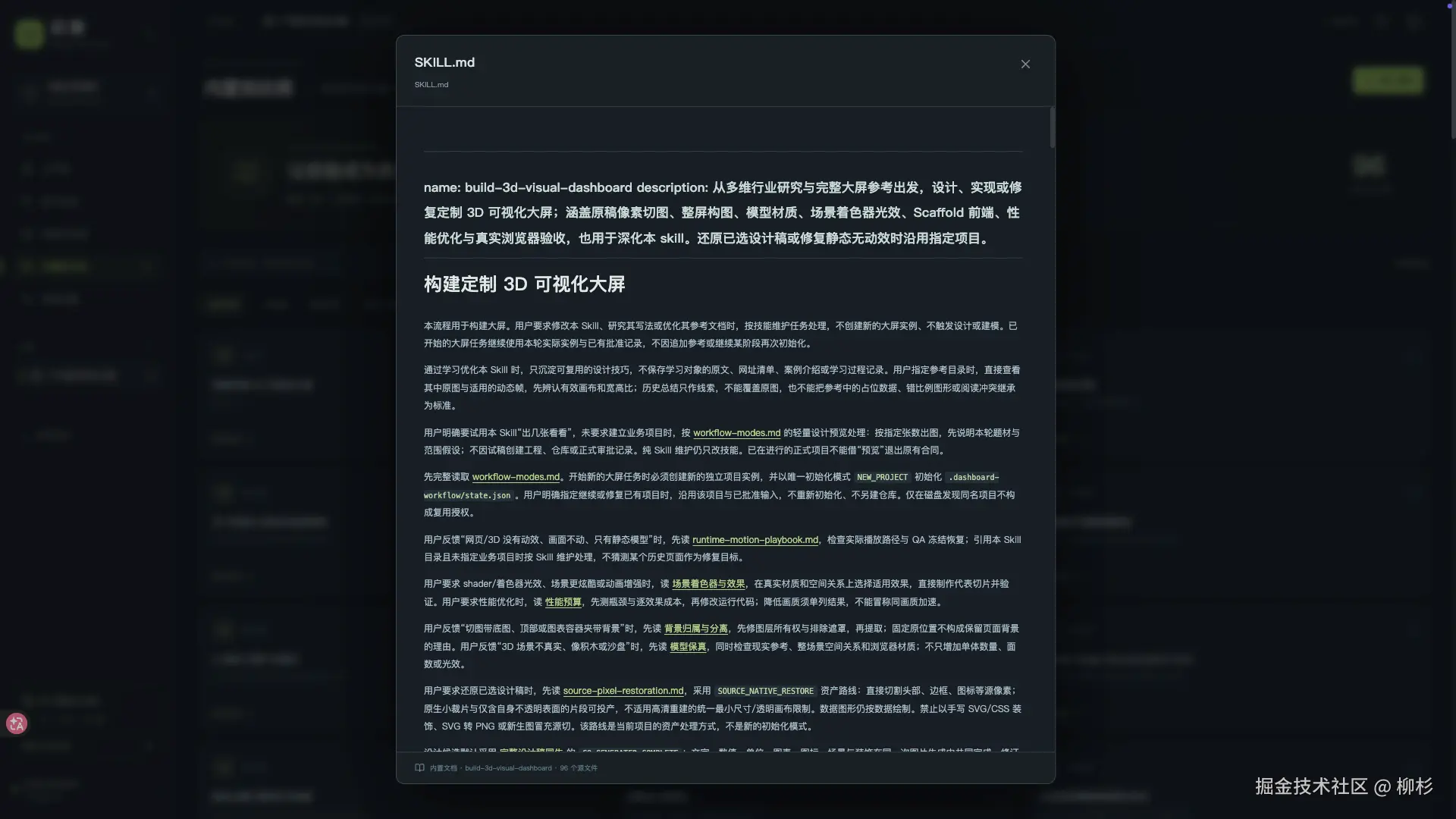

使用 build-3d-visual-dashboard 工作流，实现一个工业 SCADA 三维监控大屏。

Codex会自己去核对真实的业务------这块屏幕给谁看，要监控哪些设备，哪些数据值得放在首页，以及三维场景能够帮助使用者判断什么。

这些问题确定下来，界面、模型和交互才有具体的制作依据。

下面就按照实际操作顺序，介绍这个项目怎样从 SCADA 调研，一步步走到完整的网页效果。文中的提示词是按各阶段任务整理的示例，可以结合自己的项目调整。

第一步，让 Codex 建立 SCADA 调研

SCADA 通常指数据采集与监视控制系统。对于这个大屏项目，我们先关注设备状态、工艺数据、趋势和告警的监控展示。

开始时，可以向 Codex 提出这样的任务：

使用 build-3d-visual-dashboard 工作流，先开展工业 SCADA 三维监控大屏调研。梳理主要使用者、典型操作场景、设备对象、监控指标、历史趋势、告警和数据质量。同时研究完整大屏的视觉参考，整理适合本项目的内容与布局方向。先输出调研和需求方案，再进入设计。

这里需要把业务调研和视觉调研一起开展。

业务调研回答"屏幕上应该有什么"。例如，值班人员关注当前工况和异常位置，运维人员还需要进一步查看设备参数与历史变化。

视觉调研回答"这些内容怎样放在一起"。三维设备占据多大的空间，趋势图放在哪里，告警怎样吸引注意，标签又怎样靠近对应设备，都需要结合完整画面观察。

项目的调研记录中，Codex 查阅了数据值与时间戳、告警、历史数据、泵工况和换热器监测等资料，也查看了工厂、换热站和运营中心的界面参考。

这些资料的用途各不相同。设备资料帮助理解监控对象，数据文档帮助确定字段和状态，完整大屏参考则帮助安排画面。

例如，调研中有一个直接影响实现的问题：一个数值长时间没有变化，是否就代表数据失效？

阀门可能一直保持同一个开度，但系统仍在持续验证这个值。因此，后面需要区分数值发生变化的时间和最后被验证的时间。

这类问题在设计图里不显眼，却会决定网页中的"正常"和"过期"是否显示正确。

完成这一阶段后，应得到一份可以继续使用的调研结果：有哪些业务对象，需要哪些数据，能够做什么判断，还有哪些现场资料缺失。

第二步，把调研范围收敛到一套具体工艺

"工业 SCADA"覆盖的场景很多。为了继续设计，需要选择一套具体的工艺。

这个项目最终围绕液体输送与换热处理单元展开。

主工艺从原液储罐出发，经过输送泵和板式换热器，再进入缓冲储罐与成品储罐。同时，换热器连接独立的冷却水回路。

原液储罐   ↓主用泵 / 备用泵   ↓换热器热侧   ↓缓冲储罐   ↓成品储罐冷却水供水 → 冷却水泵 → 换热器冷侧 → 回水

确定这条过程之后，再让 Codex 逐段整理监控内容：

以液体输送与换热处理单元为场景，整理设备清单和工艺连接关系。按储液、输送、换热、输出几个环节，说明每个环节需要查看哪些数据，出现异常时需要定位到哪个设备。

这样，模块名称就能对应到实际问题。

工艺环节	需要查看的内容	帮助使用者判断
储液	液位、容量、储量、温度	哪座罐的储量发生变化
输送	泵状态、流量、压力、转速	运行状态与输送表现是否一致
换热	两侧进出温度、压降	工况怎样变化，读数是否可信
电耗	各泵功率、区间电量	用电分布与单位输送电耗
事件	时间、设备、内容、状态	问题发生在哪里、何时发生

设备也在这一步获得稳定编号。例如，主用输送泵是 P-201，备用泵是 P-202，板式换热器是 HX-301。

后面的模型、测点、图表和事件都使用这些编号。点中场景中的主用泵，程序才能准确找到它的压力、流量和告警。

第三步，准备数据，把调研整理成需求方案

有了设备和指标，还要确认数据从哪里来。

这个项目没有现场点表、历史库接口和设备尺寸资料，因此先使用固定的模拟数据完成设计与软件验证。

可以继续交给 Codex：

根据设备清单建立可重复使用的模拟数据。明确每个测点的设备编号、名称、单位、数值、数据质量和时间，并准备同一时间范围的历史快照。核对库存、流量、电耗等汇总口径，将数据与界面需求整理成正式方案。

模拟数据也需要保持内部一致。

以储罐为例，三个罐的容量不同，不能把液位百分比直接平均：

原液罐：100 m³ × 68% = 68 m³缓冲罐： 80 m³ × 65% = 52 m³成品罐： 60 m³ × 40% = 24 m³总储量：144 m³总容量：240 m³总体占比：60%

同样，工艺中的多个串联测点可能测量同一股流体，不能把它们的流量加起来作为总流量。

项目最终准备了三十六项测点，以及覆盖一小时的六十一份分钟快照。它们供设计稿、图表、设备详情和历史回放共同使用。

还安排了压力告警、温度过期和测点不确定等情况，让设计阶段就能考虑异常如何呈现。

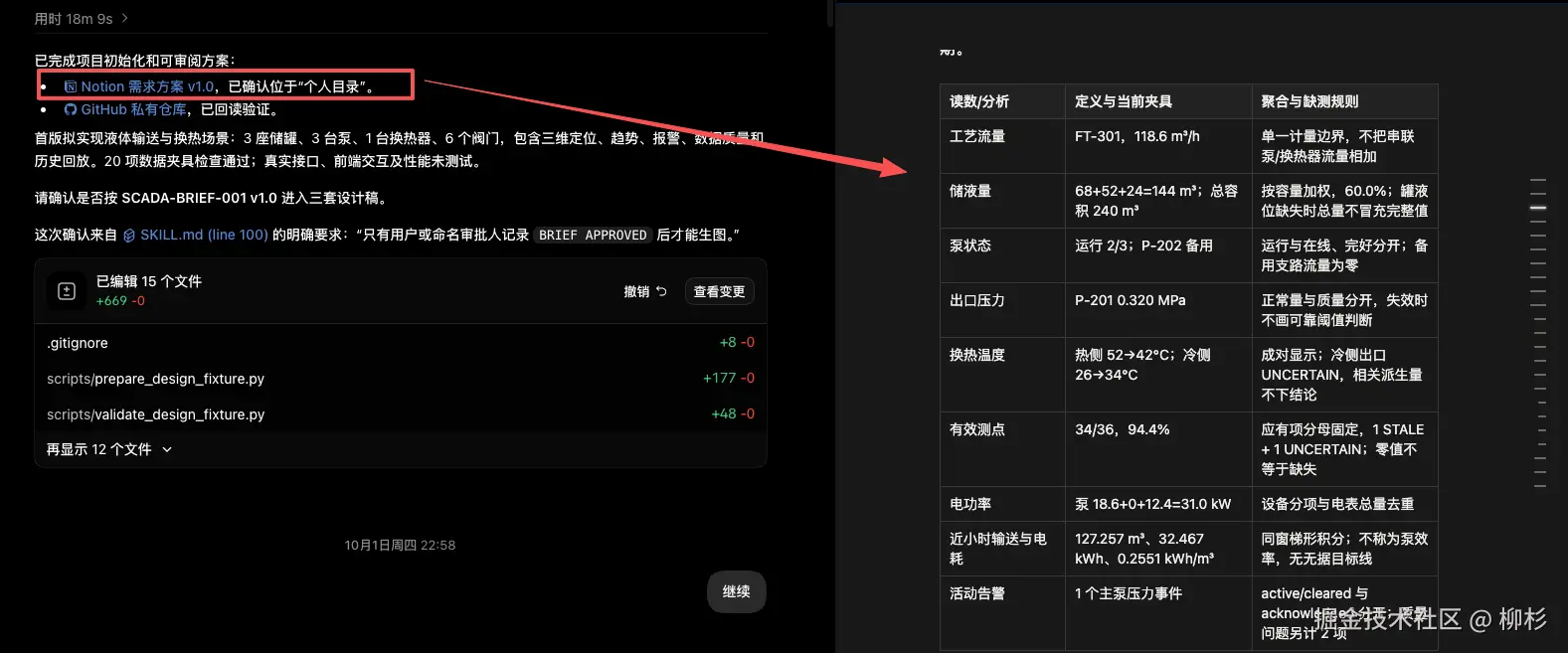

随后，Codex 将这些内容整理成需求方案：目标画布为 1920 × 1080，首页展示工艺总览、储罐液位、输送工况、换热状态、电耗与事件，支持设备选择和历史回放。

到这里，才具备进入设计的条件。 画面里要放哪些对象、显示什么数值、允许哪些操作，都已有明确依据。

第四步，让 Codex 生成完整设计稿

接下来，把需求方案交给设计阶段。

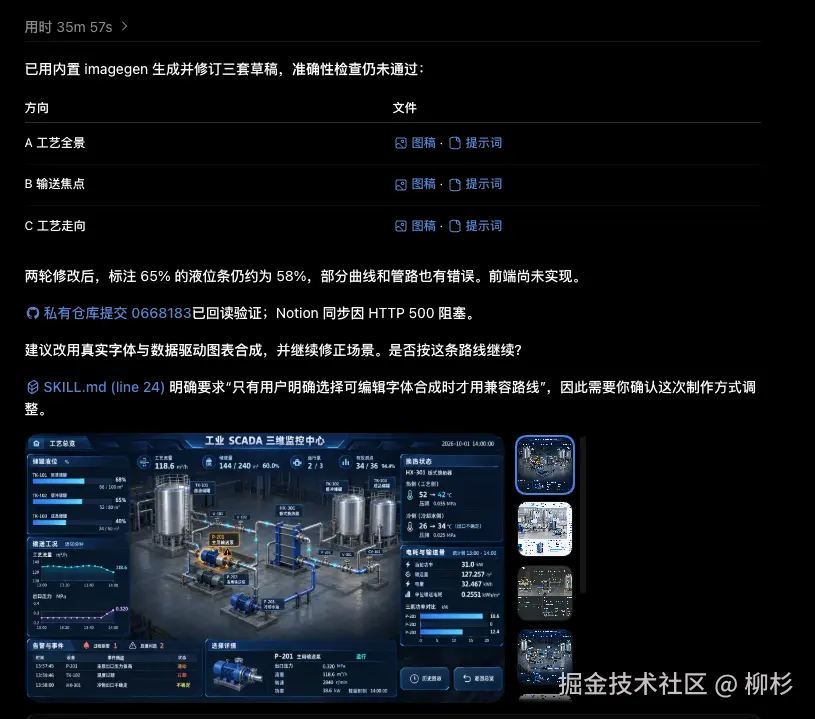

根据已确定的需求和数据制作三套完整大屏设计。分别探索工艺全景、输送设备重点、沿工艺走向组织信息的表达方式。每套都需要完整呈现标题、指标、图表、三维场景、设备标签、事件和详情区域。

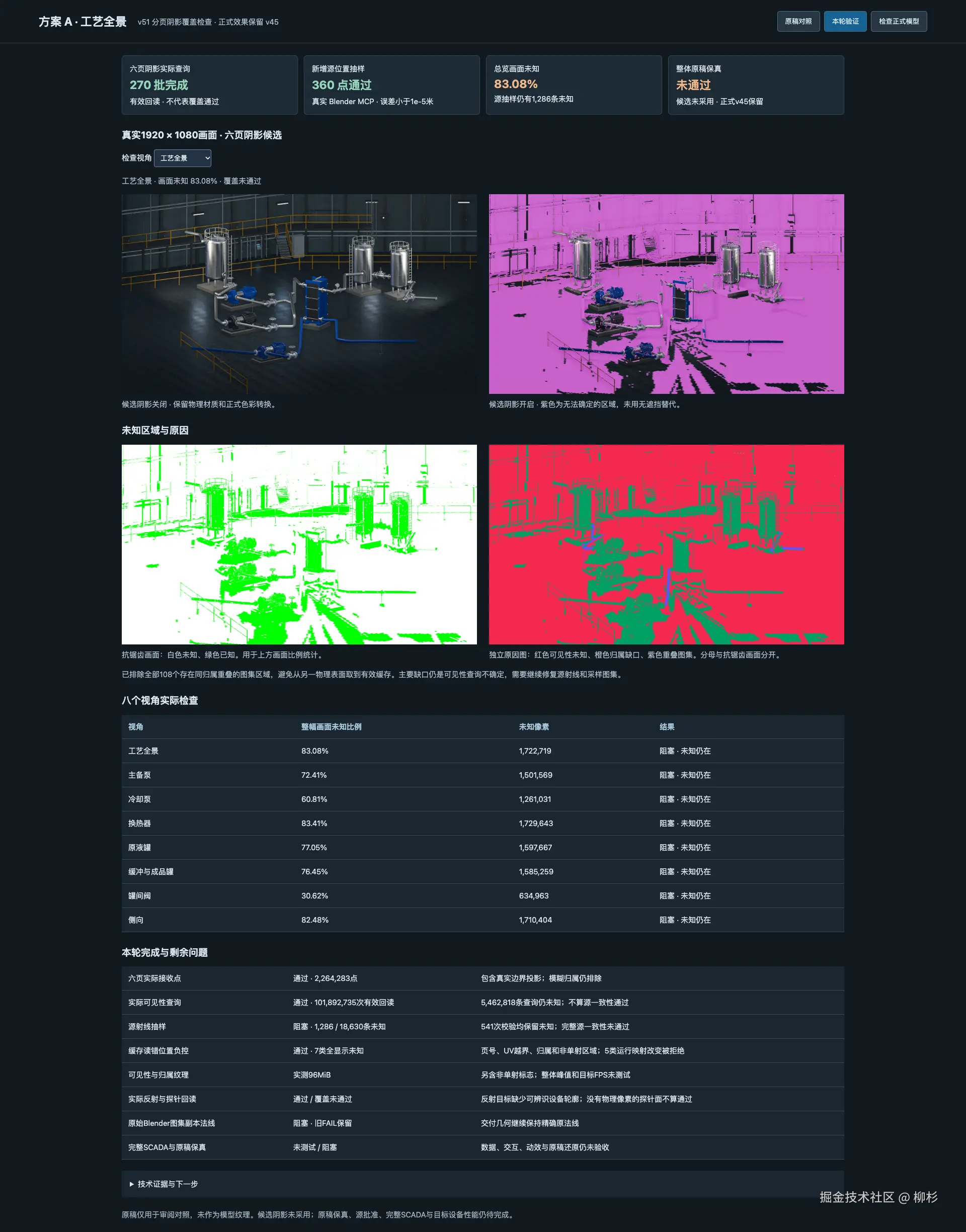

这个项目比较了三种方向，最终选择"工艺全景"：中央展示完整处理单元，周围的数据区域分别解释储液、输送、换热和电耗。

看设计稿时，可以按实际阅读过程检查。

先看顶部，能否快速知道当前流量、库存和运行泵数量；再看中央，能否辨认主用泵、备用泵及管路关系；最后查看趋势与事件，能否找到异常对象。

细节也需要一起核对。液位条是否对应数值，单位是否正确，主备泵是否连接合理，冷却水是否保持独立回路，都属于这一阶段的检查内容。

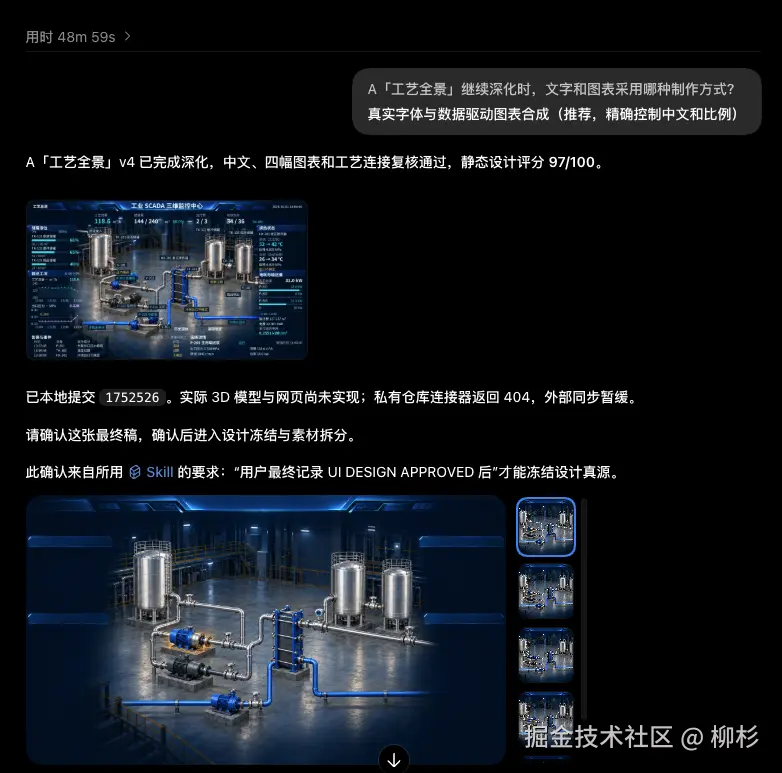

选定方向以后，继续调整到一份完整、明确的设计稿，再保存为后续实现的视觉基准。

这一做法让 Codex 在写网页时有具体目标：标题在哪、容器多大、图表怎样排列，都可以直接对照。

第五步，拆分设计稿，准备素材与建模参考

设计稿是一张完整画面，实现时则需要把其中的内容分别交给图片、代码和三维模型。

可以让 Codex 继续：

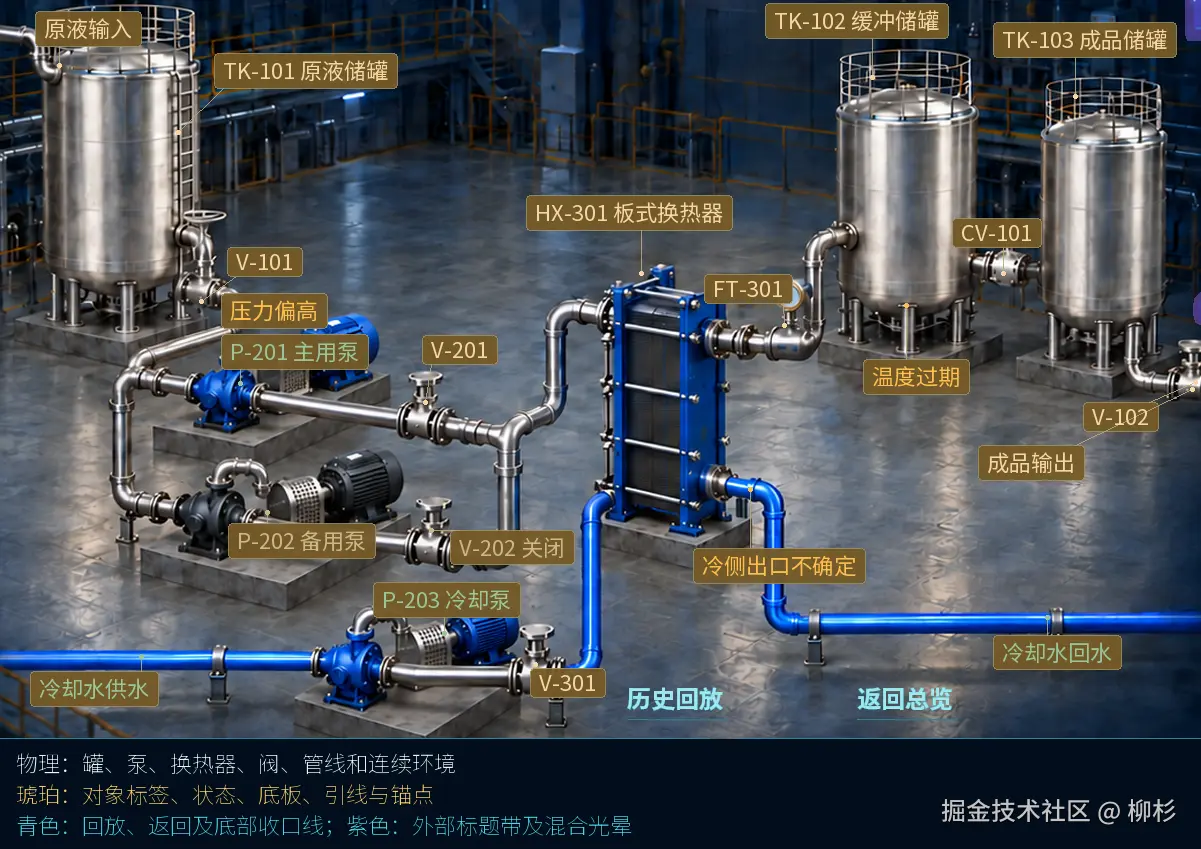

盘点设计稿中的全部可见元素，区分物理模型、场景标签、业务组件和装饰素材。提取界面素材，整理模型参考与材质局部，记录位置、尺寸和使用方式，再按原尺寸重组检查。

例如，储罐和管道需要进入三维模型；设备名称和测点数字需要绑定空间位置；趋势图由 ECharts 绘制；装饰边框和图标则作为独立素材使用。

这里最容易出问题的是图层边界。

标题框不能顺带裁入后面的厂房，设备名称不能烘焙进储罐材质，图表曲线也不能留在背景图片里。

否则，模型转动或数据变化时，就会露出静态内容和动态内容不一致的问题。

这次项目还遇到了容器背景和文字排布需要重新调整的情况。只有边框、缺少阅读底板时，场景纹理会透到文字后面；标题的位置没有与框体对应时，界面也会显得松散。

因此，素材完成后要放回原位置重组，检查边框、底色、透明区域和接缝。同时，把设备局部、材质和场景轮廓整理出来，供下一步建模使用。

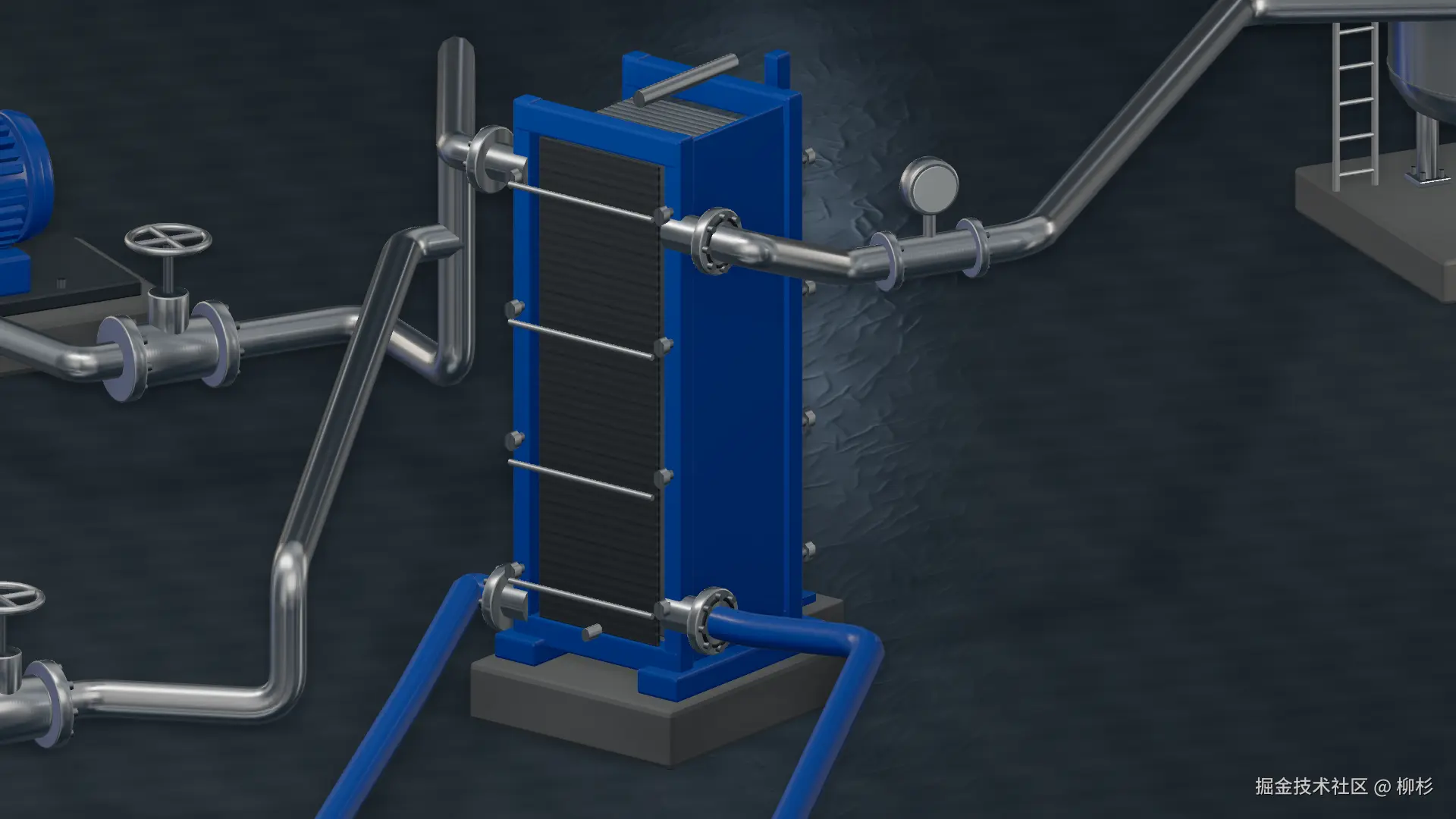

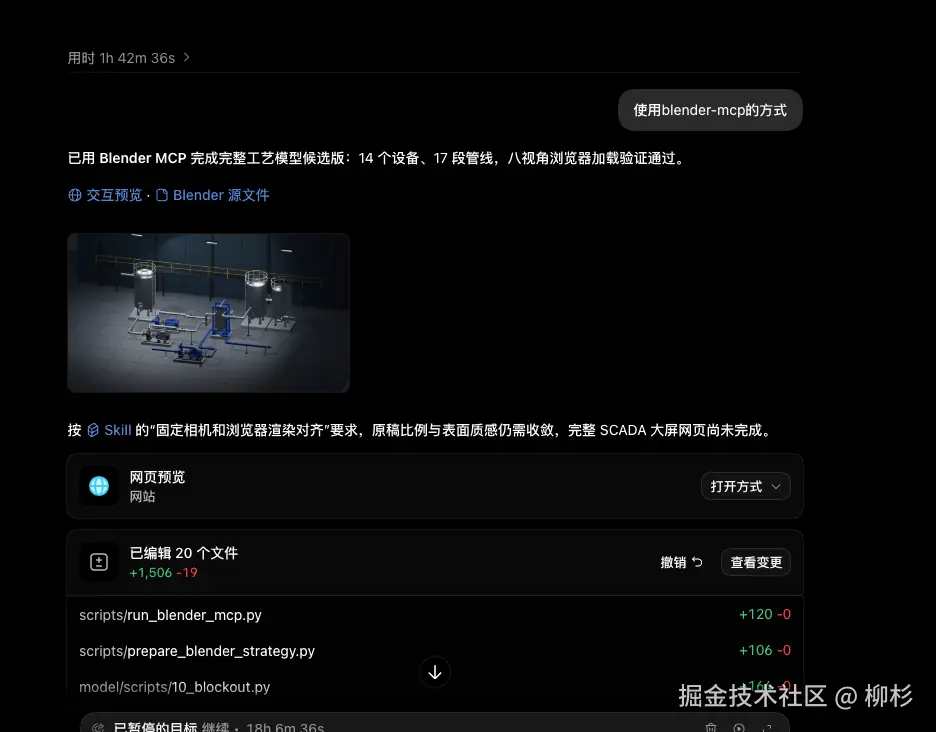

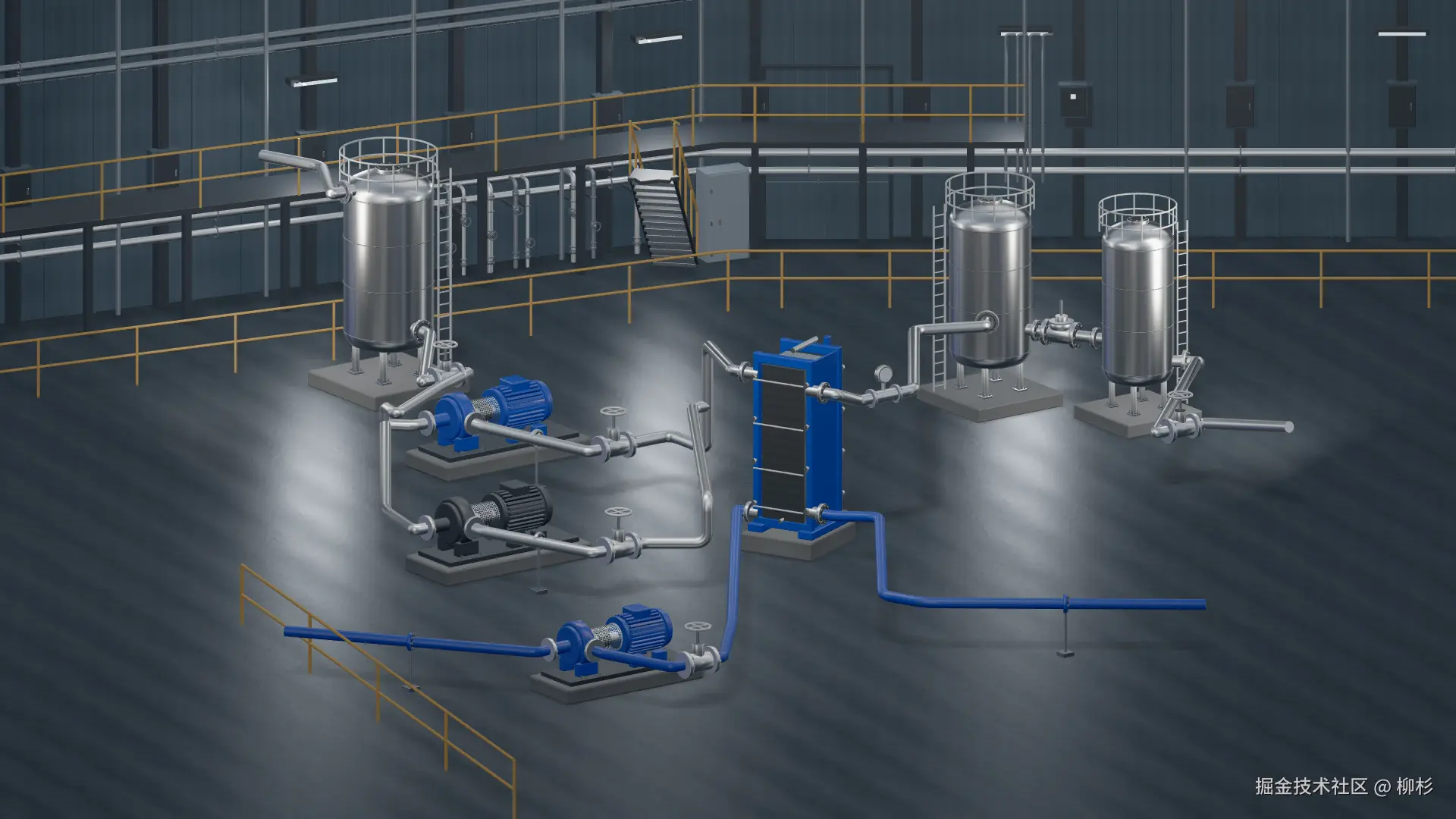

第六步，制作 Blender 模型，再放进网页检查

三维阶段沿用已经确定的构图和设备关系。

操作顺序可以从大到小：

先摆出储罐、泵和换热器的位置，检查比例；再连接主工艺与冷却水管路；随后补齐底座、法兰、支架和护栏；最后处理金属、地面和管道材质。

每台设备的零件归到一个根节点下面，为后面的选择交互保留结构。

网页加载模型以后，通过映射查找设备：

const root = model.getObjectByName(roots[id]);if (!root) {  throw new Error("缺失设备 " + id);}

id 是业务编号，roots[id] 是它在模型中的节点名称。这样，场景中的设备就与前面的数据清单连起来了。

模型交付包含 Blender 源文件和网页使用的 GLB。浏览器端使用 Three.js，当前压缩模型通过 Meshopt 解码：

const gltf = await new GLTFLoader()  .setMeshoptDecoder(MeshoptDecoder)  .parseAsync(glb, "");scene.add(gltf.scene);

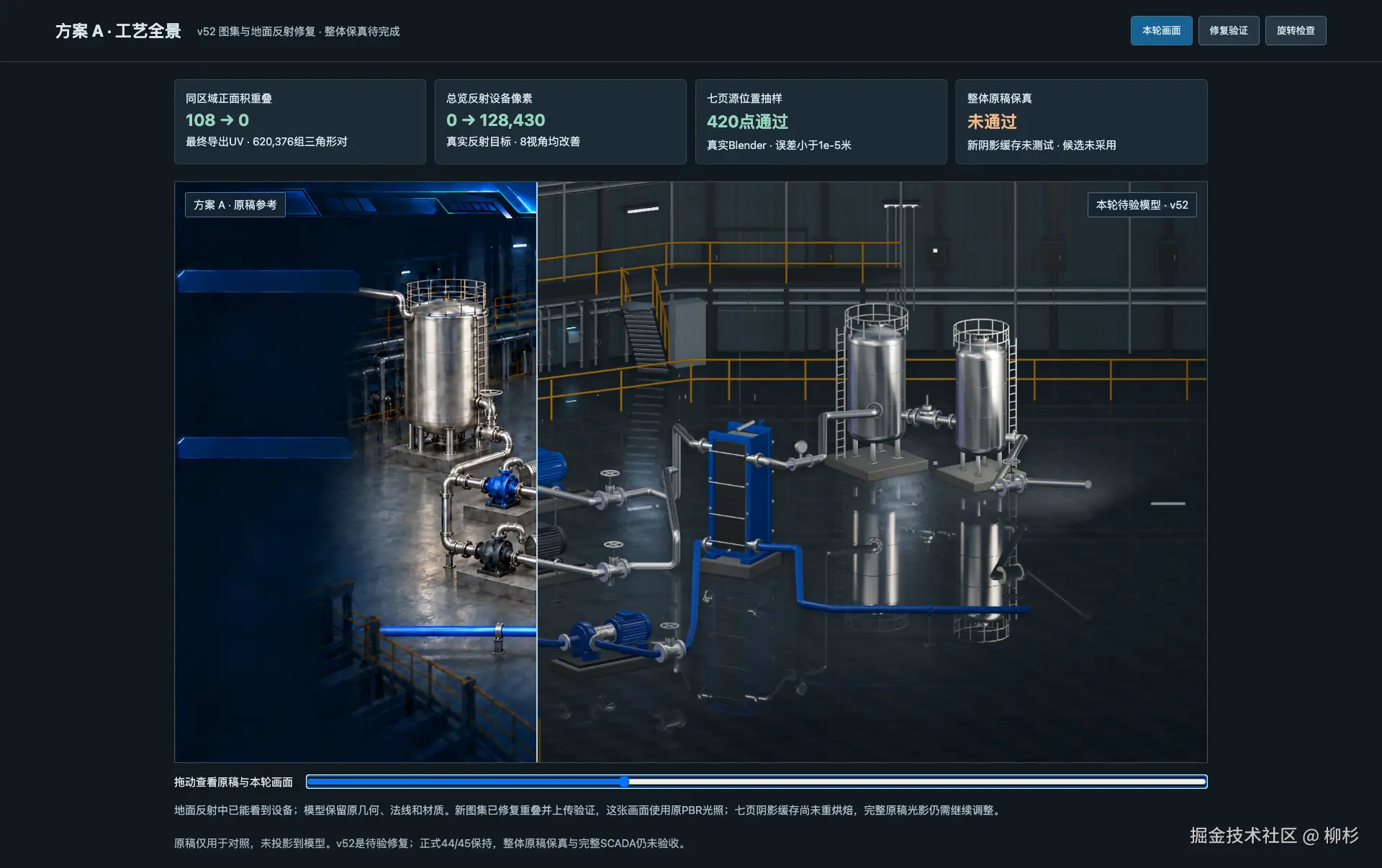

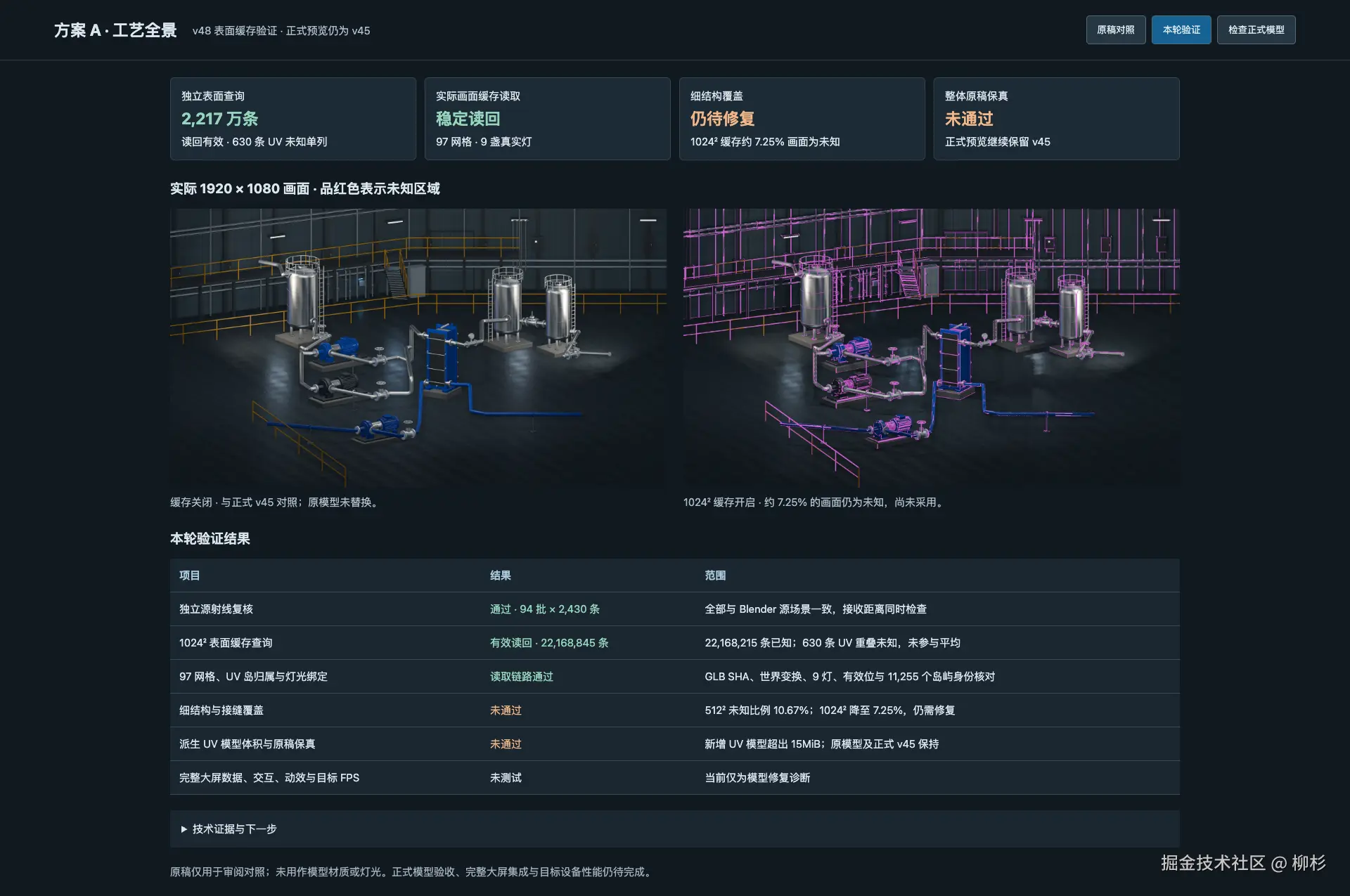

接着让 Codex 在浏览器中固定相机，逐项对照构图、材质、光照和阴影。

Blender 中已经好看的模型，进入网页后仍可能出现颜色、反射和亮度差异。这一阶段需要看真实渲染结果，继续校准，直到设备占位和场景表现能够融入整屏。

第七步，组装前端，先完成一台设备的完整联动

模型与素材准备好后，开始组织页面。

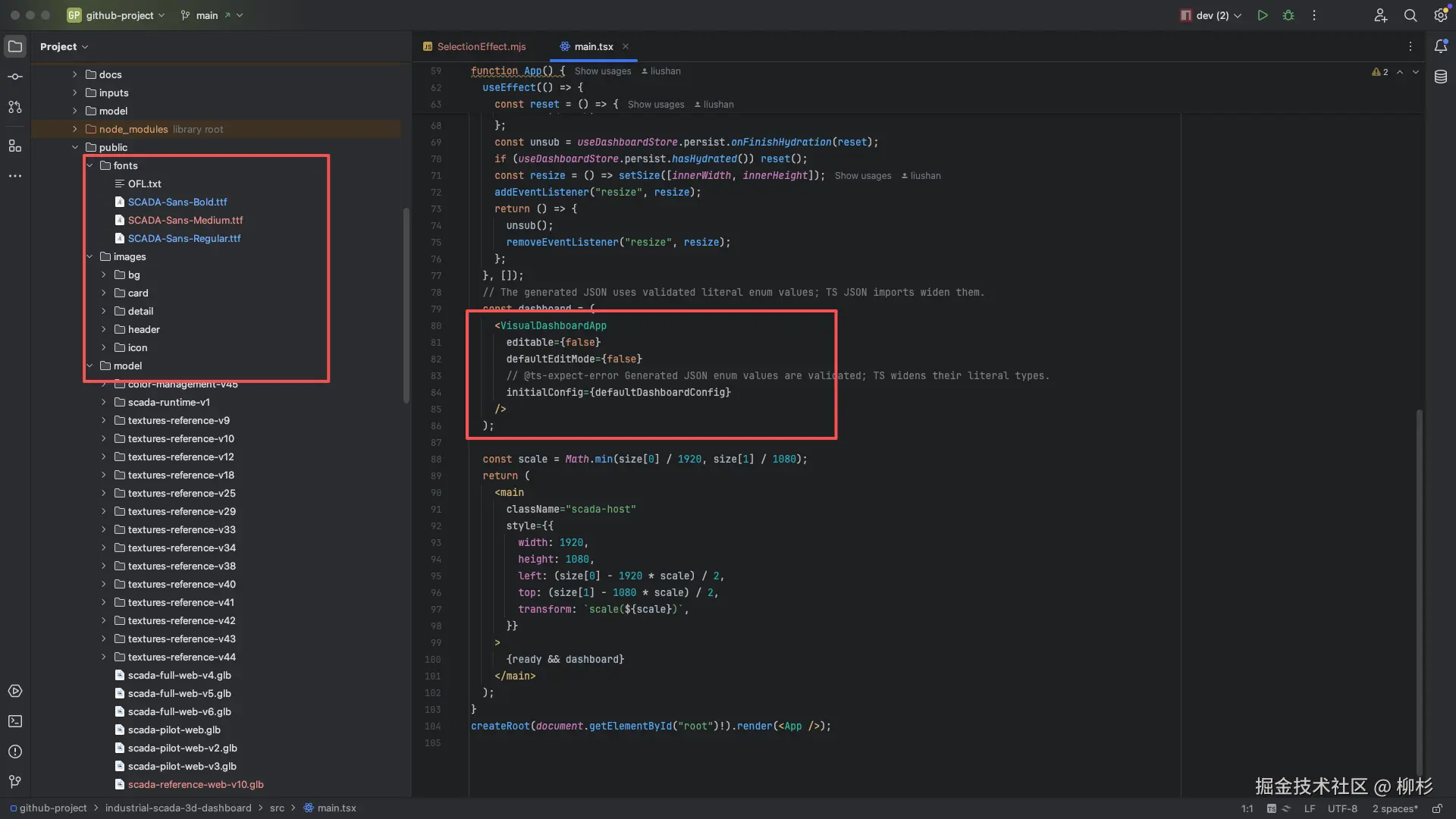

项目通过 @lius1314/visual-dashboard-scaffold 管理布局，各业务区域注册为独立组件：

registerBlock("summary", Summary);registerBlock("tanks", Tanks);registerBlock("scene", Scene);registerBlock("detail", Detail);

布局配置负责区域位置与容器，组件负责内部内容，Three.js 负责场景，ECharts 负责图表。

这时可以给 Codex 一个较小、但完整的实现任务：

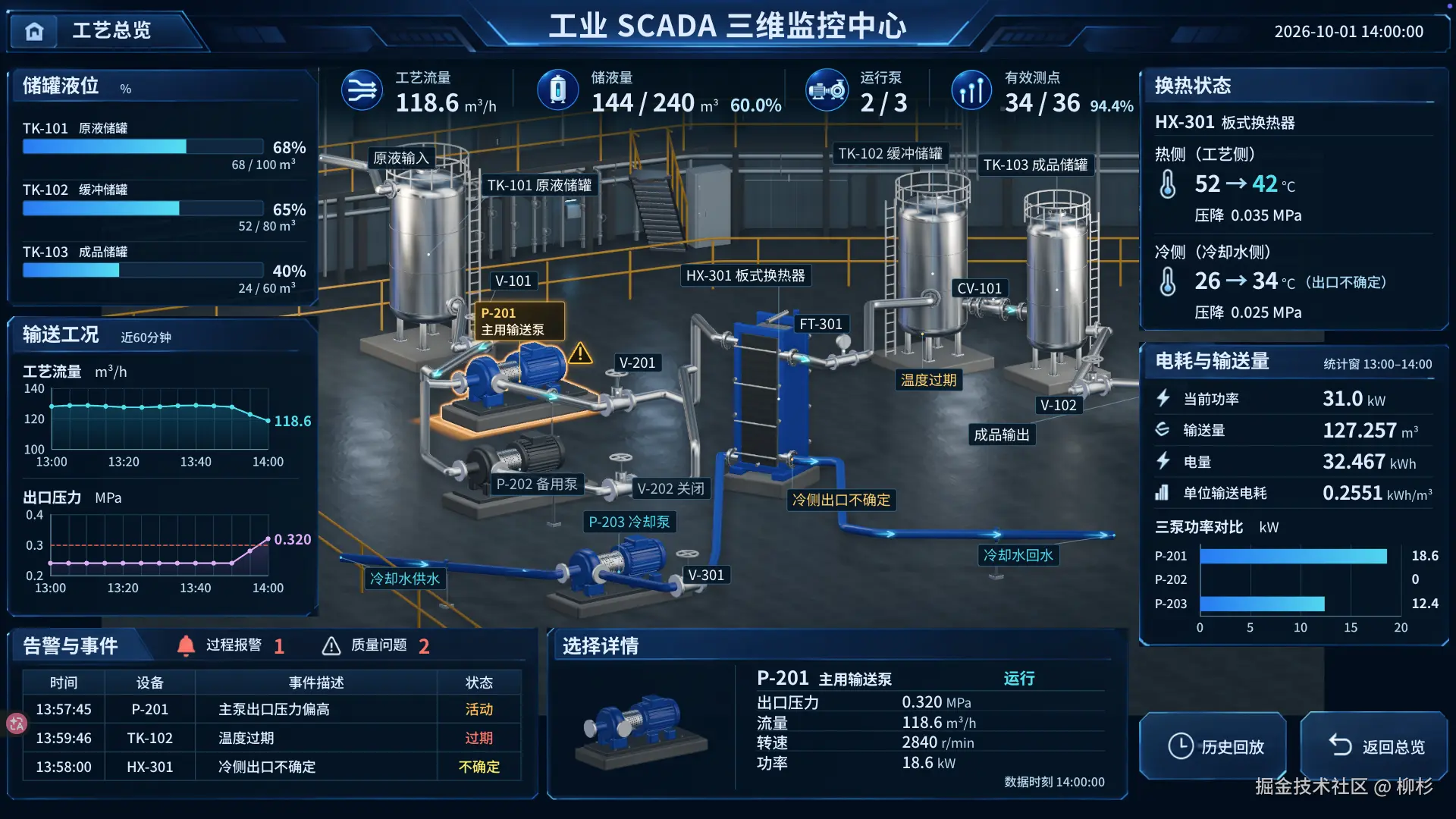

先实现主用泵 P-201 的完整选择链路。点击模型或设备名称后，同步更新选中轮廓、名称牌和详情面板。详情显示对应模型，以及压力、流量、转速和功率。完成后在浏览器中验证，再扩展其他设备。

先完成一台设备，可以尽早发现模型节点、业务编号和界面状态之间的问题。

链路通过后，再覆盖储罐、其他泵、换热器和阀门。详情缩略图从当前 GLB 中生成，确保显示的是实际选中的设备。

随后接入统一的时间状态：

export function useScada() {  const state = useSyncExternalStore(    store.subscribe,    store.get  );  return {    ...state,    data: derive(state.cursor, state.dataState),  };}

cursor 指向当前查看的历史快照。指标、趋势、事件和设备详情都由它派生，拖动回放时便能同步变化。

这也让前面准备的模拟数据真正发挥作用：同一套数据贯穿设计、实现和验证。

第八步，补齐流动效果，再逐区还原完整界面

最后，继续实现管道流动和页面细节。

可以把动效任务写成具体行为：

根据泵状态、阀位、流量和数据质量，控制主用支路、备用支路和冷却水回路的流动。箭头沿管道方向移动，并遵循设备遮挡。检查停泵、回放暂停、相机旋转和后台返回。

项目分别计算主用、备用和共用管段的状态。主用泵停止后，对应支路停流；备用泵运行时，共用管段仍可继续流动。

箭头沿管线路径推进，三维侧提供投影与遮挡信息，独立 Canvas 绘制箭头和光尾。相机变化时更新投影，避免光效穿过设备显示。

动效完成后，再让 Codex 对照设计稿逐区检查完整页面：顶部图标与数值、标题和容器、图表坐标轴、表格行列、设备标签，以及底部详情和操作按钮。

每发现一处差异，就修改对应资源、配置或组件，然后重新截图检查。

这个项目后续的多轮调整，正是在补齐这些细节：恢复容器底色，统一字号与字重，调整图表布局，重新制作指标图标，补充选中效果，再完善管道的方向与遮挡。

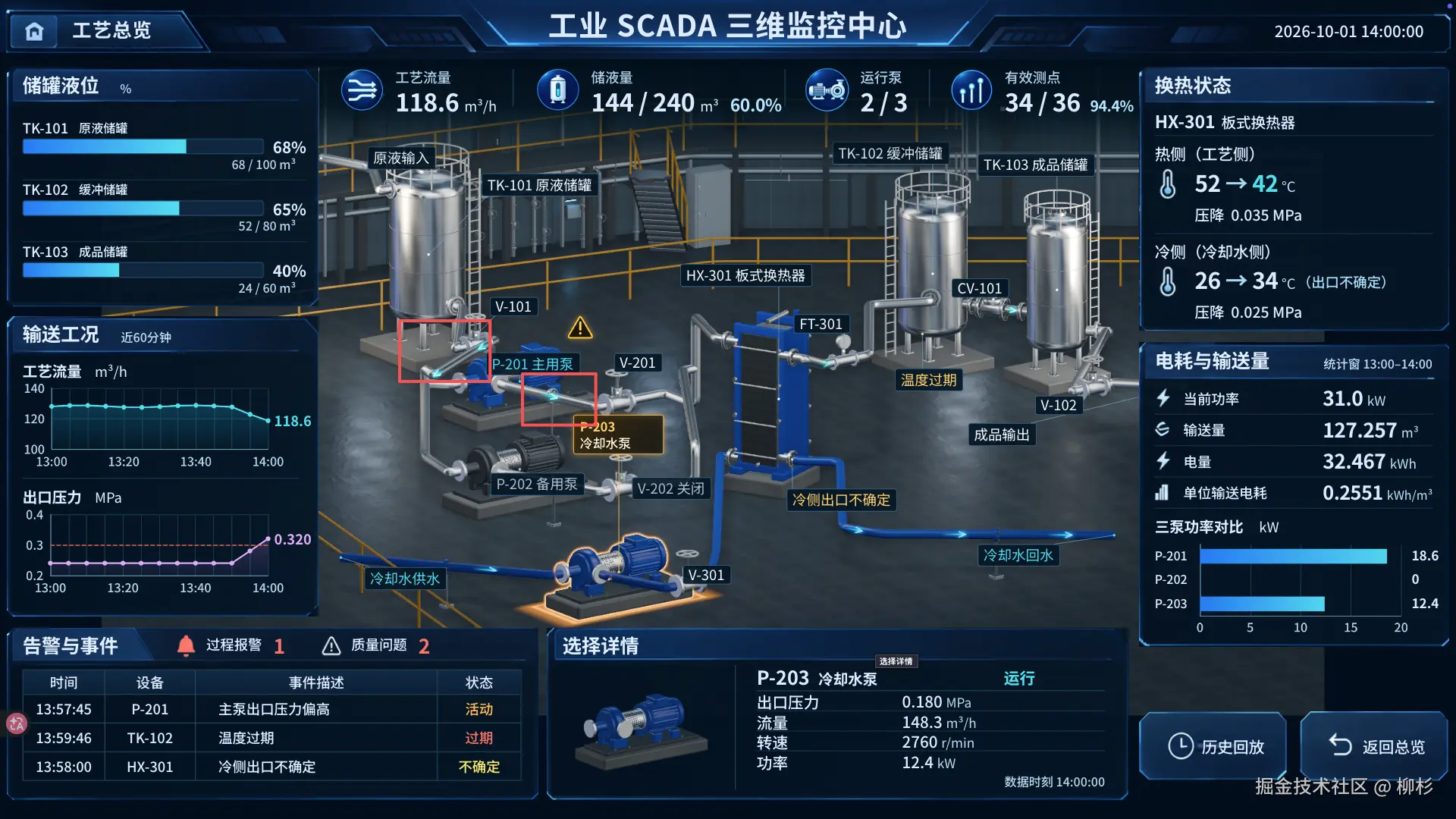

最终得到的是一个可以选择设备、查看测点、定位事件和回放历史的三维监控页面。当前数据仍是模拟快照，现场接口与目标硬件表现需要在部署阶段继续验证。

从调研开始走一遍，会发现前面的每一步都能在最终界面中找到对应结果。

调研确定了需要关注的工况，设备清单成为模型身份，数据定义进入图表和指标，设计稿决定整屏关系，素材与建模负责视觉表达，最后再通过代码把它们连接起来。

有了这条连续的制作过程，Codex 每次继续工作时，都能知道当前要完成什么，以及应该拿什么结果来检查。

最后

想说的是，在反复跑这套工作流的过程中，真正起决定作用的，还是模型本身 和多轮试错这两件事。

即使用的是目前最强的模型（GPT-6 Astra），在细节层面依然需要反复修复------材质差一点、交互卡一下、数据对不齐，都得靠一轮轮对照、调整、再验证才能收敛。这也是整个流程里最耗时间、也最考验耐心的部分。

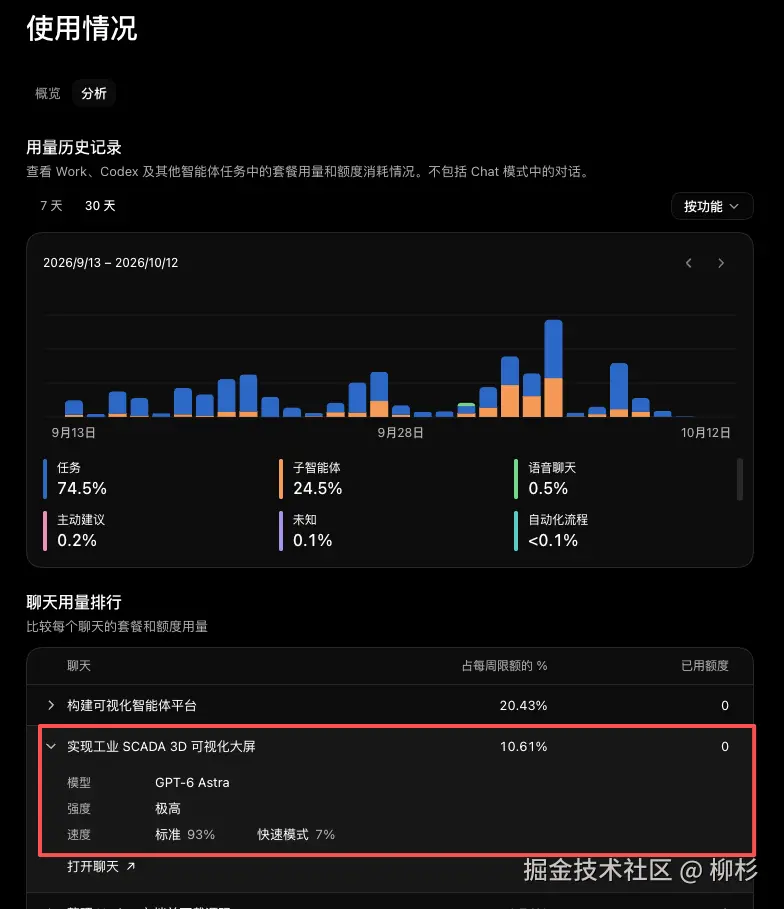

很多人会关心一个具体问题：做一个这样的三维监控大屏，大概要花多少 token？我用的是 Pro 20x 套餐，下面是这次项目的实际使用情况：

顺便提一句，在打磨这套工作流的同时，我也在想办法更快地展示它的运行效果、优化整个操作流程的呈现方式------比如清楚地看到每一步在做什么、跑了多久、历史记录如何。

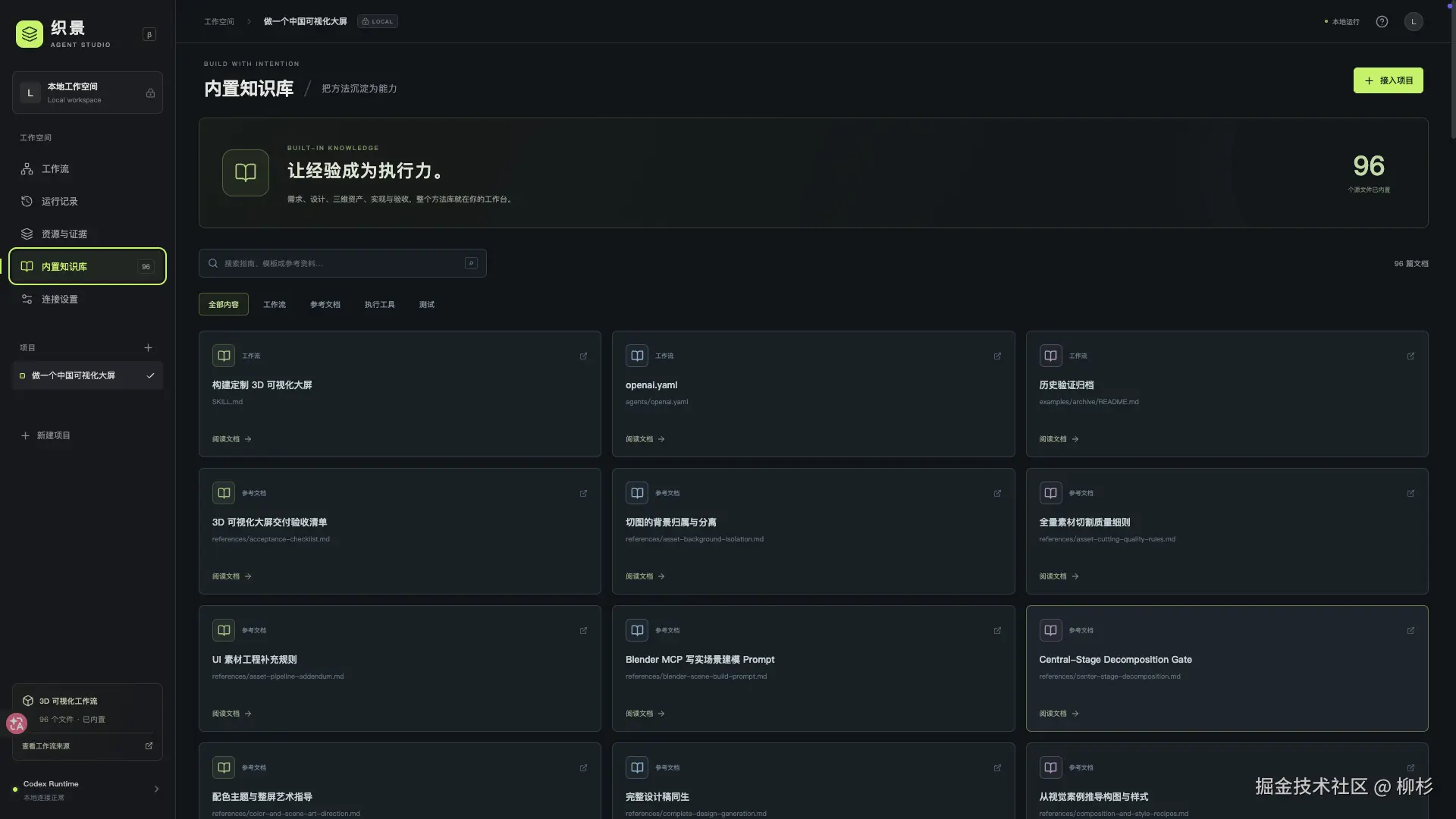

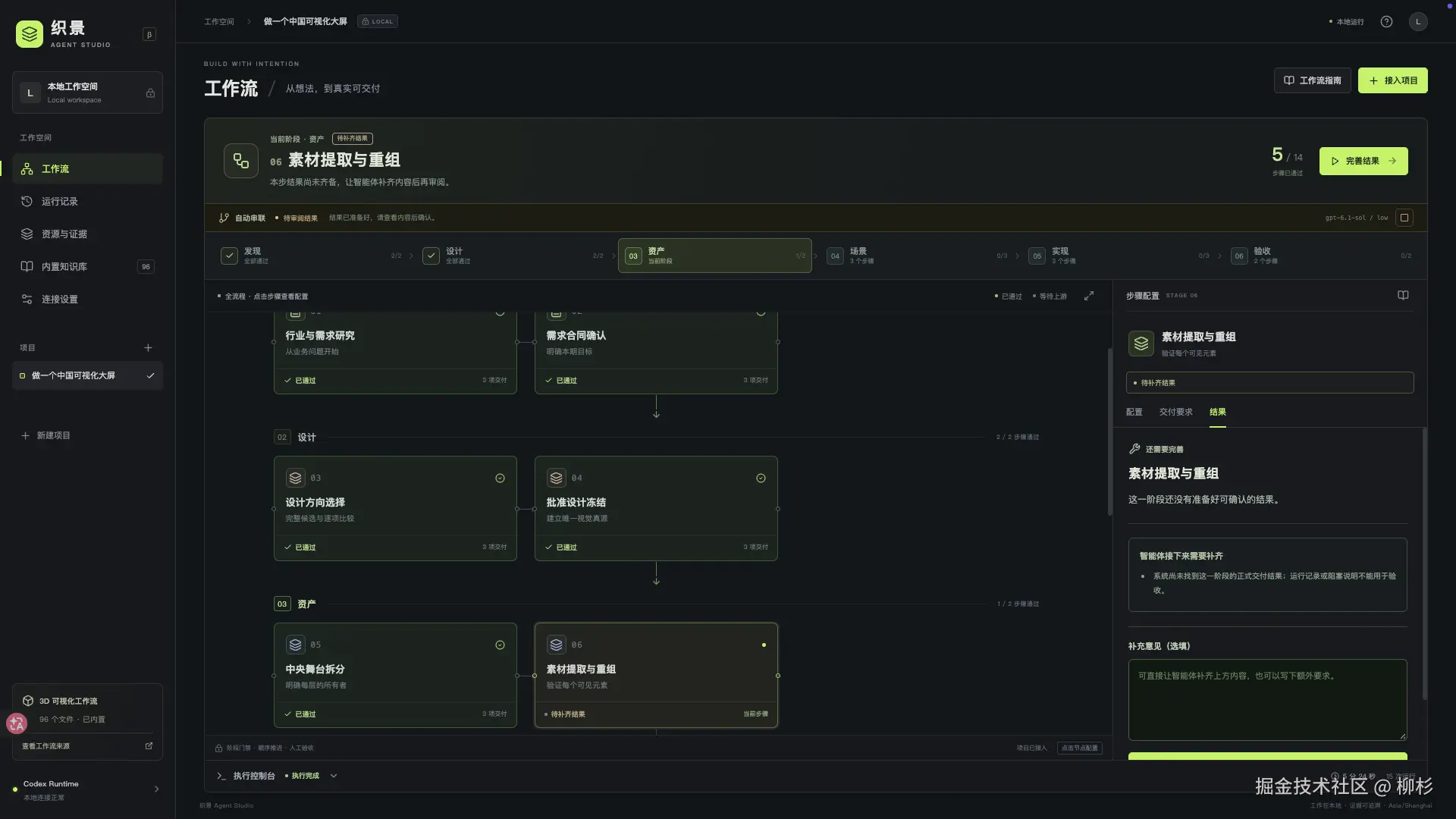

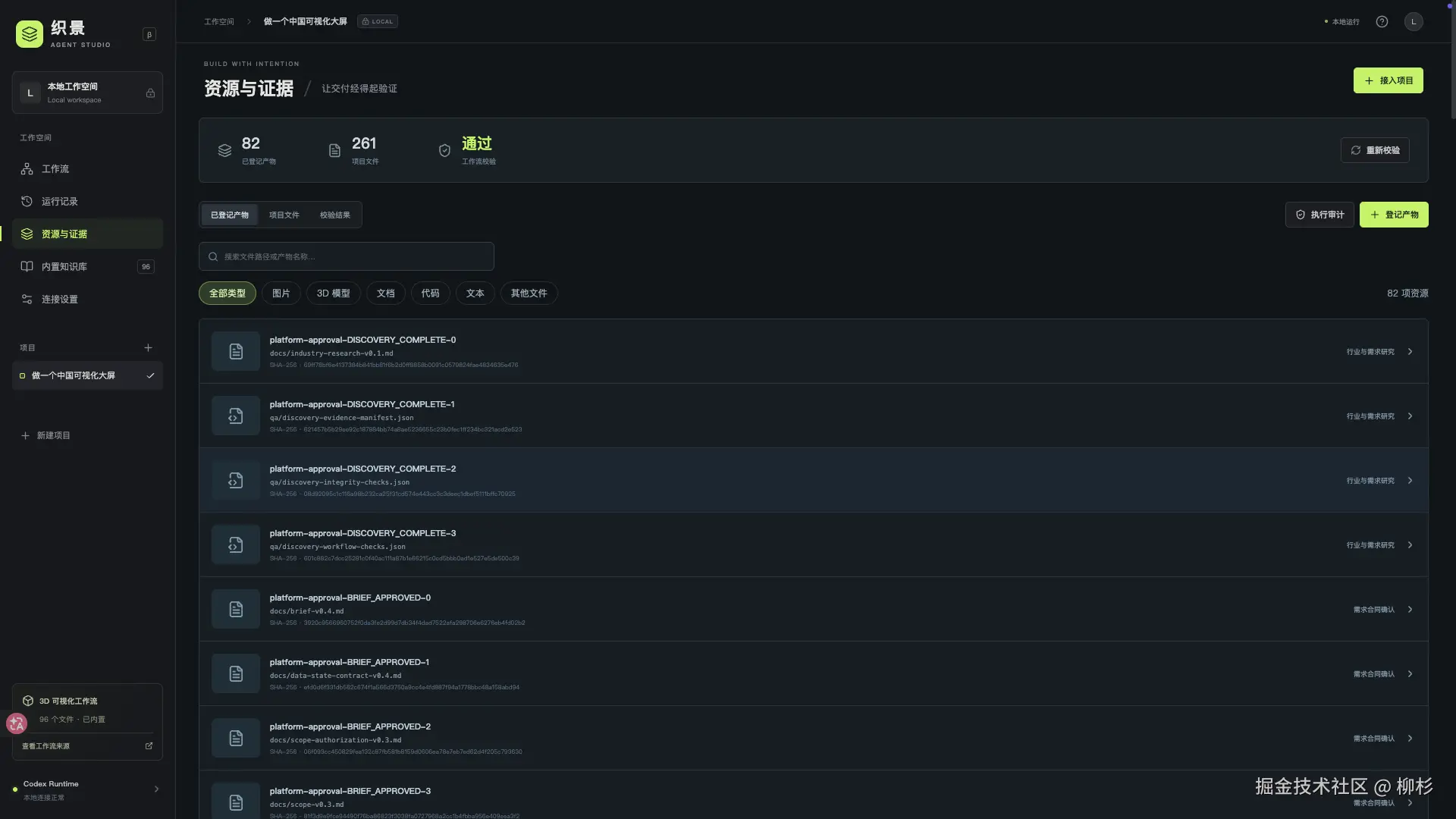

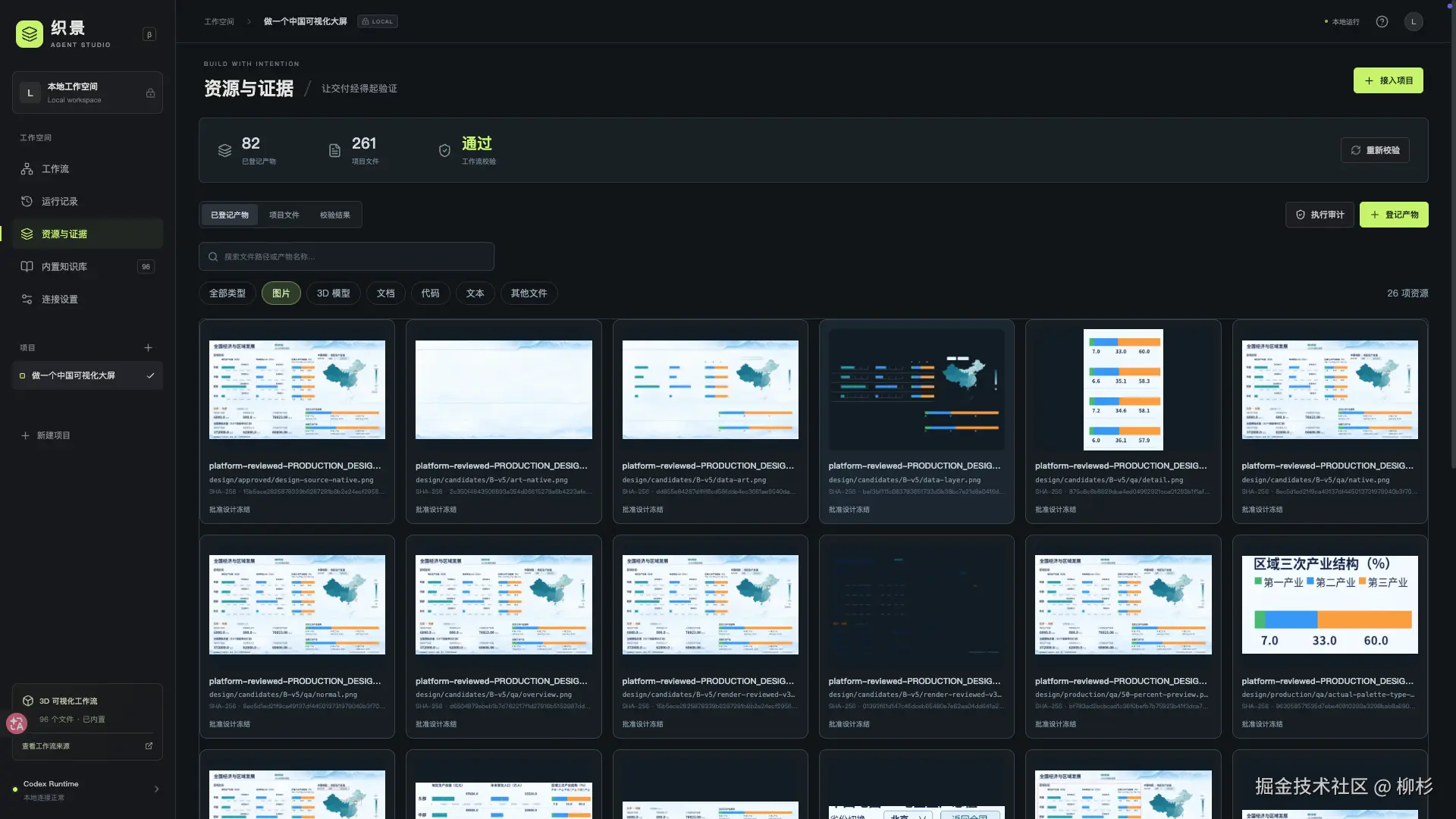

所以我顺手做了一个可视化智能体平台，用来追踪和展示工作流的运行情况与执行历史，目前还在持续完善和测试中，后面做到阶段性可用，会开放公测给大家体验。

感兴趣的小伙伴可以留意一下哈！！

想要源码的小伙伴，可以来 柳杉前端 公众号 同名文章自取哈。
