CAE软件导入一个STEP零件，模型打开得很顺利，外形也看不出问题。工程师开始生成表面网格或体网格时，却收到实体不闭合、边界异常或几何无效的提示。
能在屏幕上显示，只说明模型的外观可以被绘制出来。网格划分还要使用模型的面、边和顶点，并判断它们能否构成符合目标系统规则的几何。3D InterOp的Geometry Repair与自动Healing，处理的正是STEP读取到下游几何运算之间的这一环。
看起来完整，为什么仍会失败？
STEP在不同CAD、CAM和CAE系统之间传递模型。文件进入目标应用后，软件要把其中的数据还原为自己的几何和拓扑对象。边界表示（B-Rep）就是用面、边、顶点及其连接关系描述模型的方式。
麻烦在于，不同几何内核对有效模型的判断可能不同：两个顶点相距多近算重合，相邻曲面允许多大间隙，一组面是否真正围成封闭实体，都要遵守目标系统的规则。源CAD里有效的零件，转换后仍可能出现边不连续、相邻面未连接、重复顶点或错误环。
这些问题往往藏在局部。整体外观没有明显缺口，不代表实体识别、布尔运算或网格划分也能顺利完成。

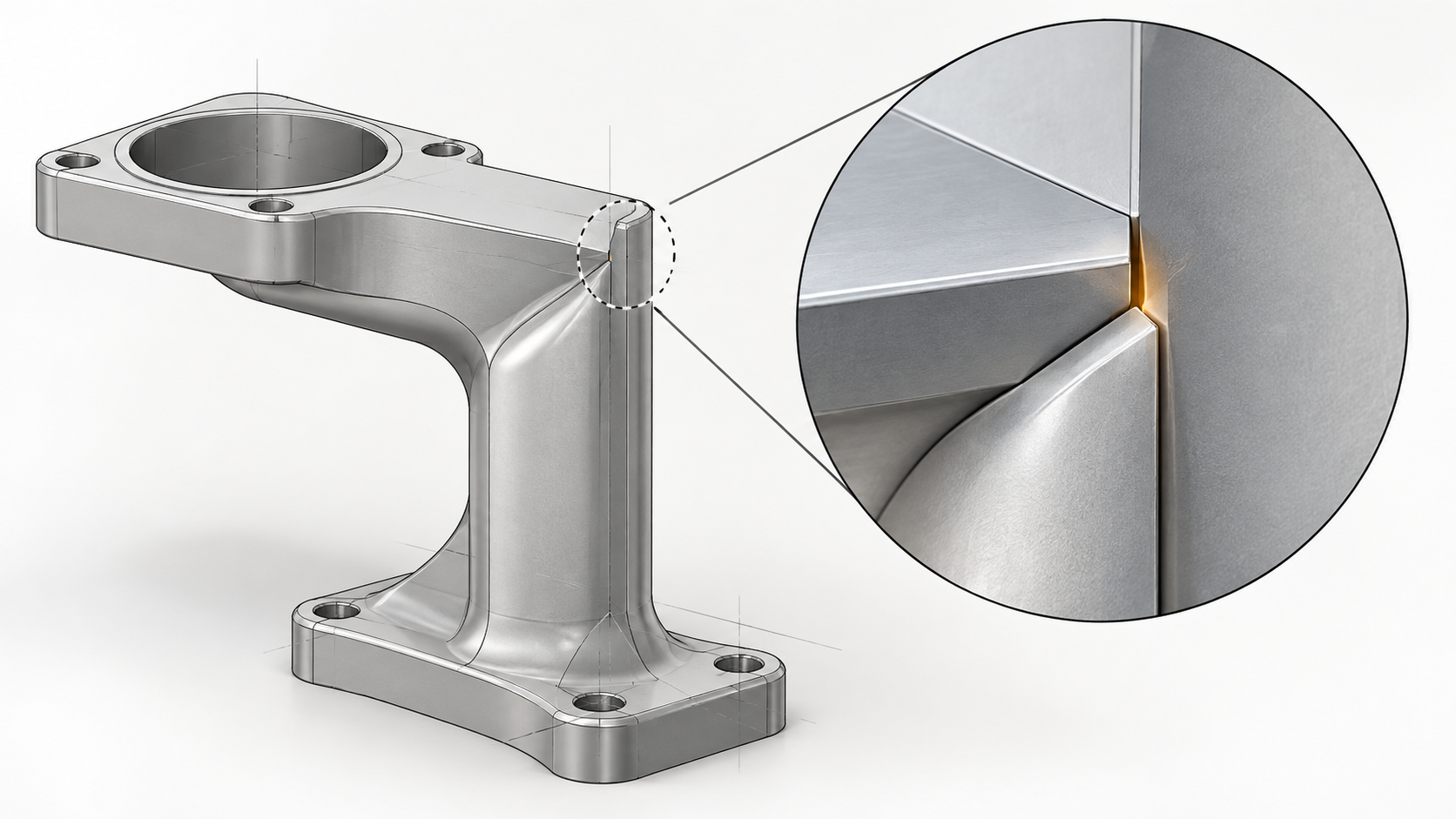

图1：整体外观与局部边界间隙的对照示意。接缝经过放大表现，不是真实STEP文件的检查截图。
Healing在读取阶段做什么？
3D InterOp在CAD数据转换时提供自动Healing。它在API中是可开启或关闭的选项，默认启用，目的是让转换后的几何符合目标几何内核的规则。处理重点包括：
- 解释单位和容差。 如果模型单位或精度理解有偏差，原本很小的间隙也可能被目标内核判断为无效。正确解释这些信息，是后续处理的基础。
- 建立拓扑连接。 Stitching识别并统一本应重合的边和顶点，让相邻曲面有机会形成目标内核可解释的面体或实体。
- 处理部分无效数据。 自动Healing可针对重复顶点、边或曲线连续性问题、错误环等情况作调整，同时尽量保留模型的原始形状和设计意图。
Spatial的技术说明还展示了延伸曲面并重算交线、使平面与圆柱面贴合，以及调整样条曲面控制点等几何处理示例。它们有助于理解几何修复要解决的问题，但不表示这些操作都会由3D InterOp在每个STEP文件上自动执行。

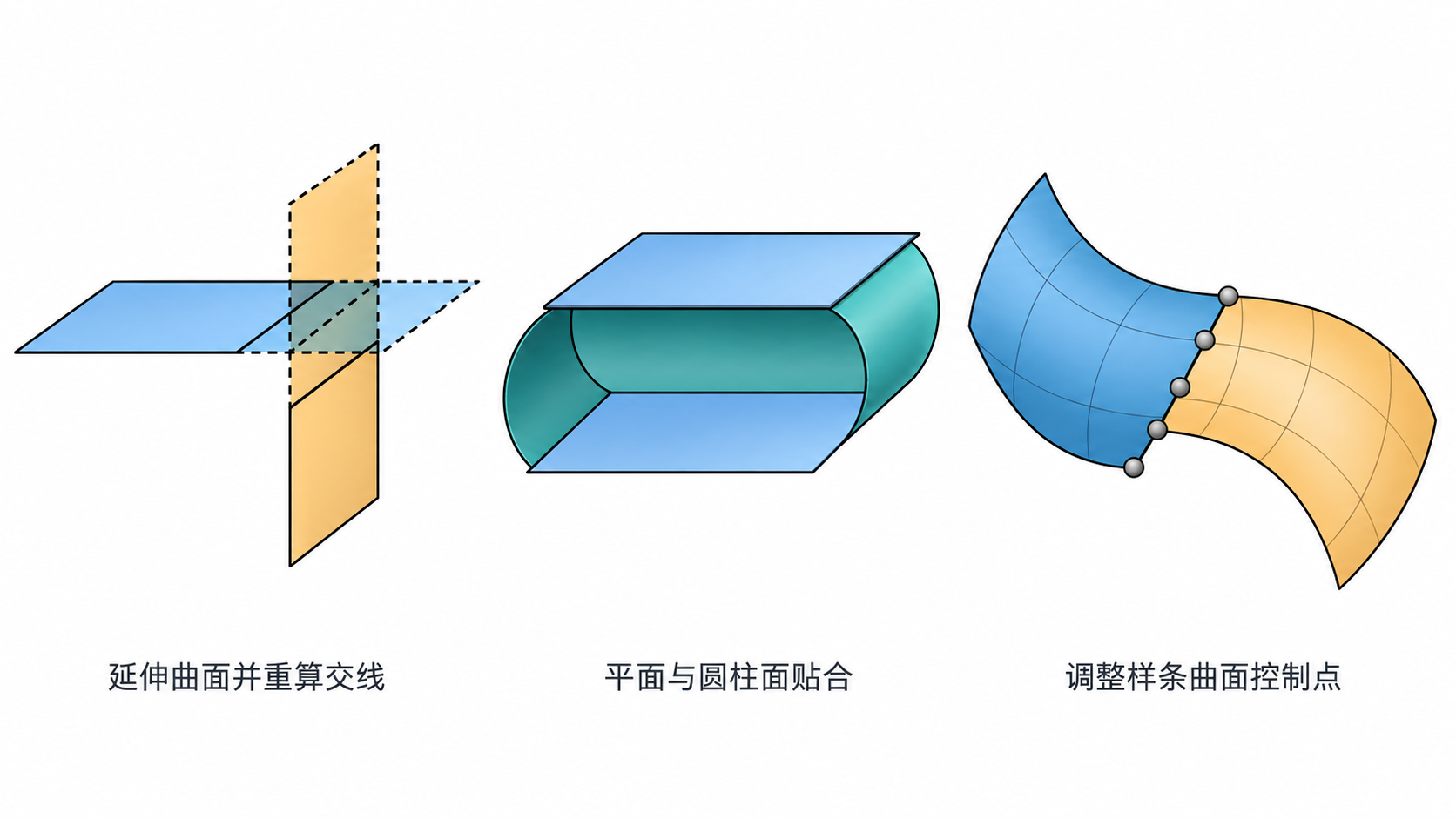

图2：依据Spatial的Healing技术说明中的示例重新绘制，展示曲面相交与边界贴合的处理思路。
从应用的数据流看，处理发生在读取与下游使用之间：STEP解析 → 单位、容差与有效性检查 → 自动Healing → 目标B-Rep → CAE前处理和网格模块。表面网格需要可用的曲面和边界；体网格通常还需要模型定义出封闭的三维分析域。因此，能显示的模型仍可能不满足网格划分的输入条件。

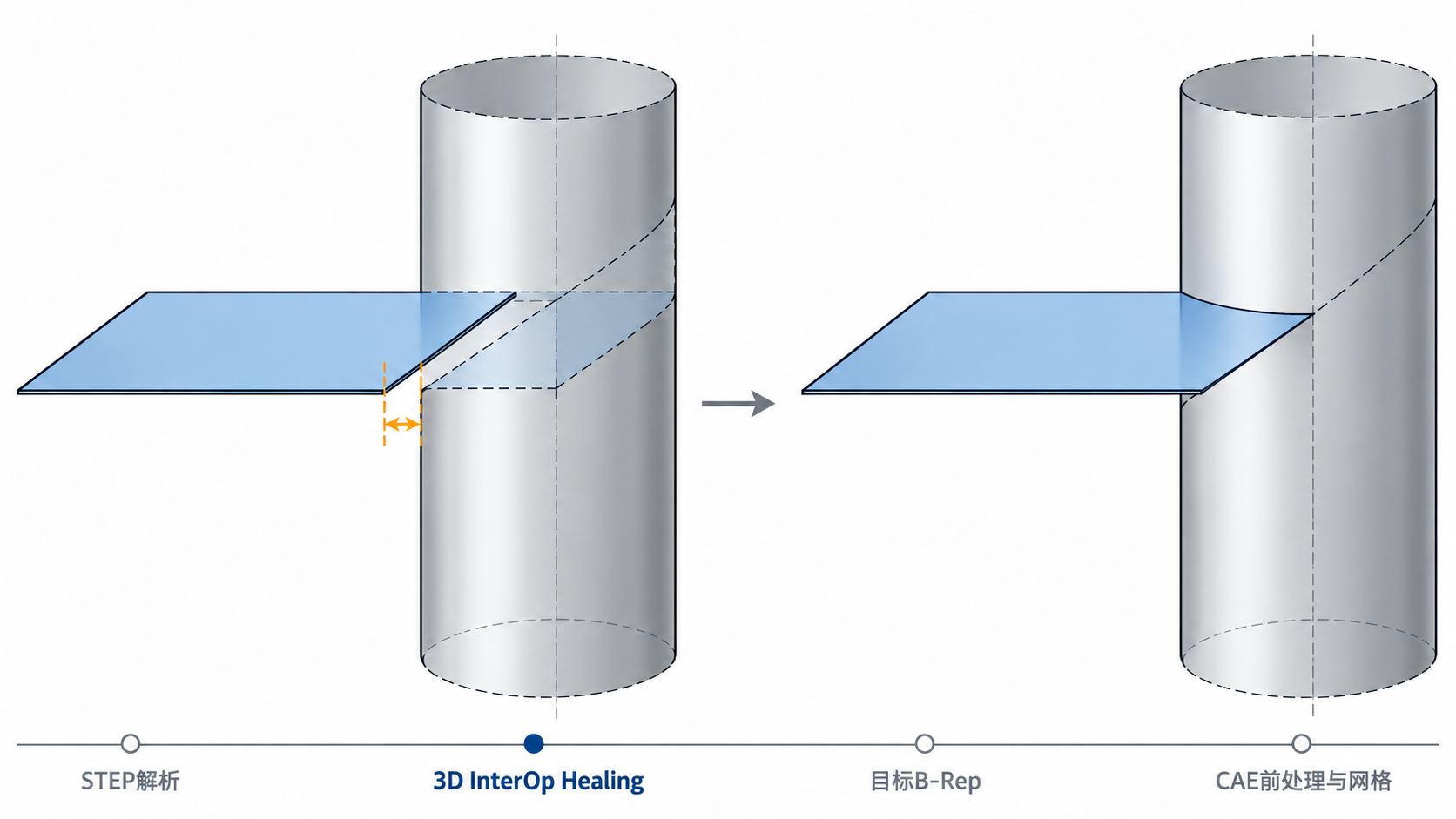

图3：边界处理与数据流位置示意。图中几何变化用于解释机制，不代表所有模型都能自动修复或成功划分网格。
失败后可以怎样排查？
把读取阶段与分析前处理分开，开发团队更容易定位错误。导入后如果没有形成预期的实体，应先检查单位、容差、开口边界和拓扑关系；如果已得到可用实体，网格仍然失败，就继续检查薄壁、细小特征、分析域以及网格尺寸和单元设置。
3D InterOp可以改善部分跨系统转换带来的几何问题，并为CAE应用提供更适合后续处理的B-Rep。应用自身仍要完成面向仿真任务的几何检查、必要的简化和网格参数设置。这样划分职责，也便于把异常提示和测试用例对应到具体环节。
自动修复的边界
严重损坏的模型或复杂非流形结构，可能仍需人工诊断。按仿真目的删除小孔、圆角、薄小特征，应另行评估Data Prep等数据准备能力。需要更细的几何修复控制，且应用采用ACIS并具备相应授权时，可以评估3D ACIS Modeler的Healing API；网格划分和求解设置仍由CAE应用及网格组件负责。
验证时应选用企业实际收到的STEP文件，并在相同的目标内核、单位和检查规则下记录：
| 检查环节 | 需要记录什么 |
|---|---|
| 导入结果 | 是否形成预期的面体或实体；是否存在开口边界、错误环等问题 |
| Healing前后 | 在相同条件下，几何与拓扑检查结果发生了什么变化 |
| 下游处理 | 网格是否成功；失败时能否定位到几何、分析域或网格参数 |
没有同一样例的检查记录，就不能把示意图当成修复成功率或网格成功率的证据。对于CAE软件，STEP读取的目标是向前处理和网格模块交付可继续运算的几何；具体模型能否走完整条流程，还要用真实文件验证。
