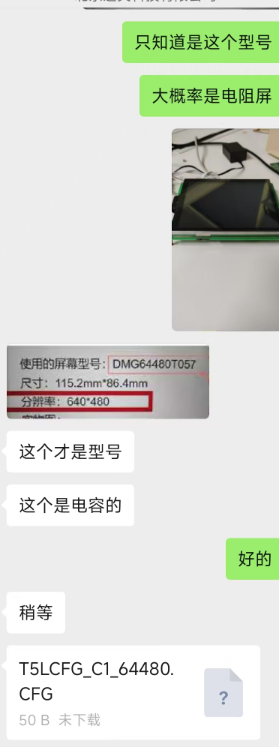

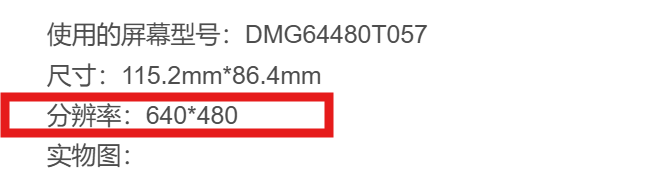

尺寸：115.2mm86.4mm
分辨率：640 480

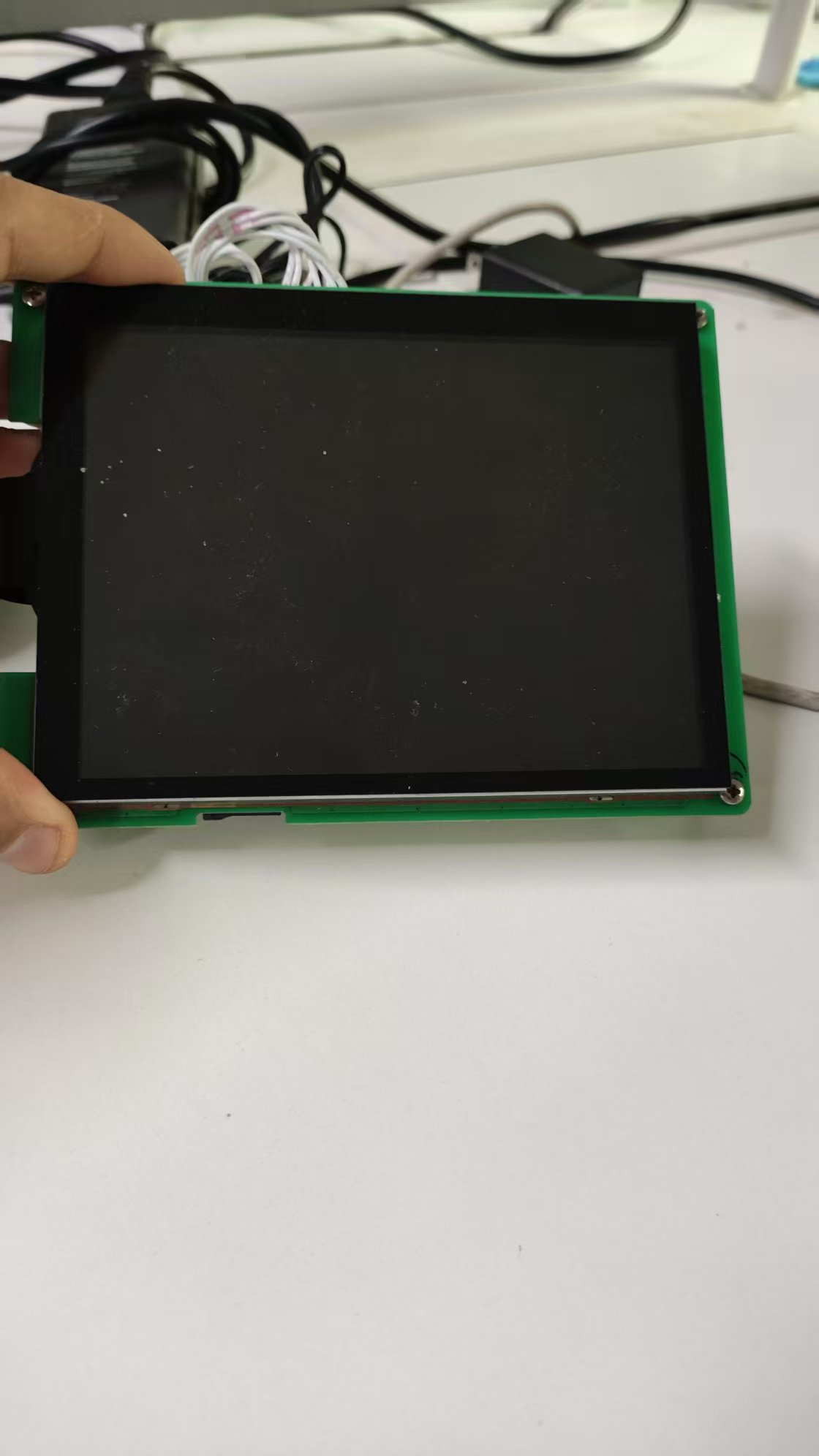

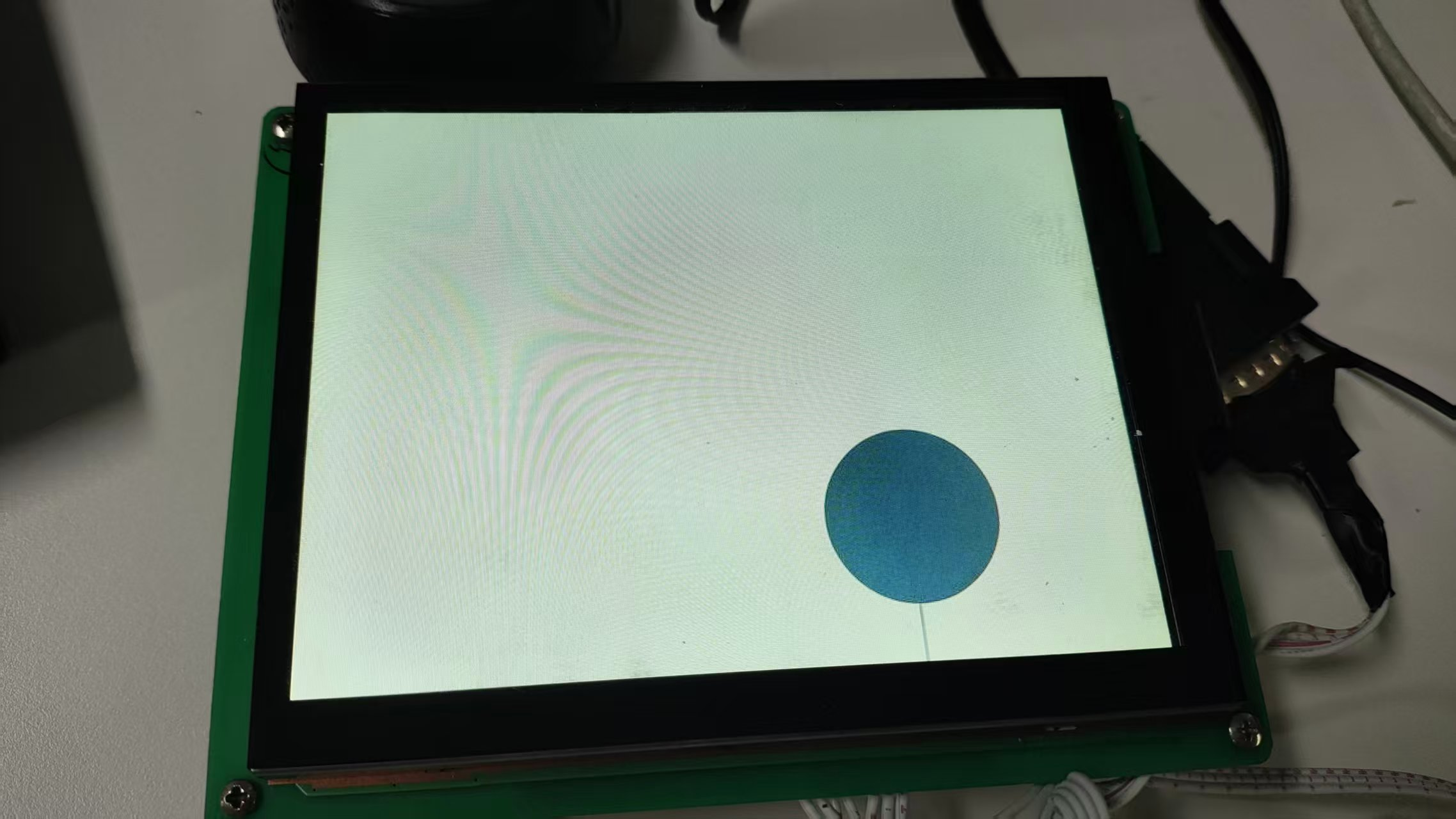

实物图：
屏开发方式简介：
1）串口屏常规方式：DGUS上位机配置好UI后，设备的mcu串口与串口屏的串口连接，通过串口指令（配合预先设置的控件和图片）在设备的mcu端通过串口交互实现业务设计；
//这种方式修改起来可能不够灵活，不好迭代；

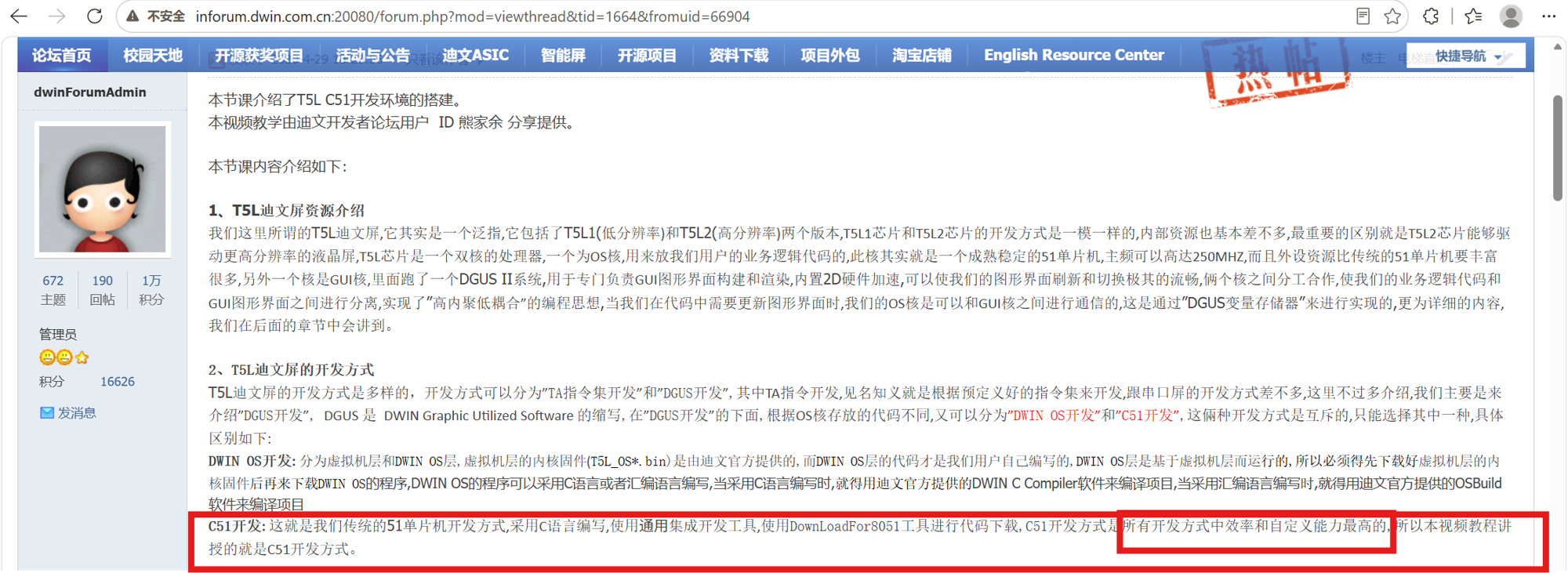

2）串口屏内部的T5L芯片是双核的，一个核用来实现UI的OS，另一个核开放出来（C51），用户可以根据例程开发编译吧bin放到SD卡为迪文内核升级程序（原先由设备端mcu发送串口指令的设计被省略改为直接开发迪文屏内核，通过迪文屏自身完成数据交互和业务）
3）一种不常见的用法
本次使用方法2：通过改屏C51代码实现业务逻辑；
开发步骤如下：
1）找获取资料包

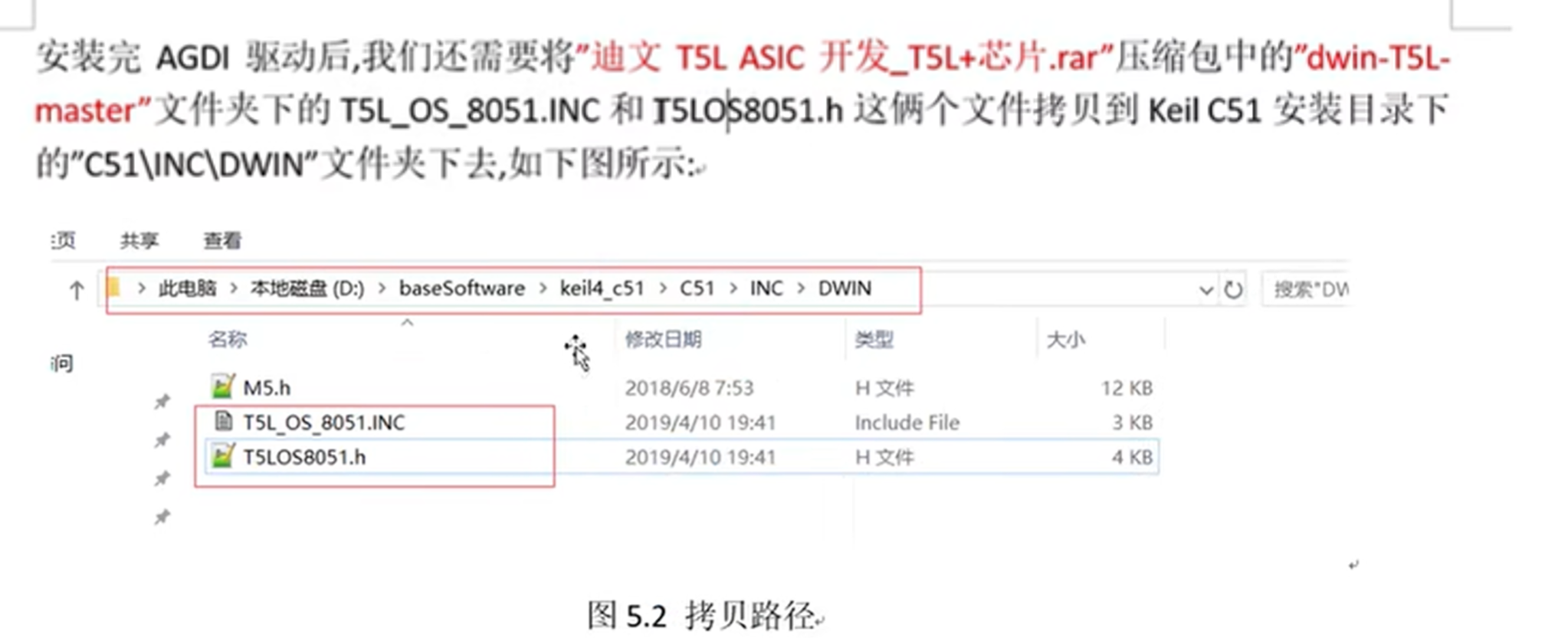

2）配置C51开发环境（keil安装、复制粘贴T5Ld的库到C51的安装路径（后面讲））【用于开发C51代码】
3）安装DGUS tool上位机用于UI界面配置【用于UI设计】
4）安装AGDI驱动、安装串口驱动
省流版：

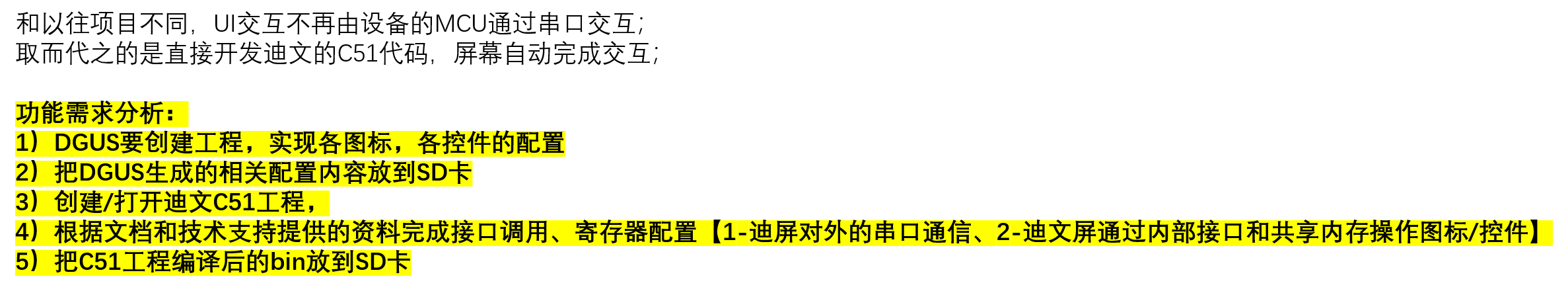

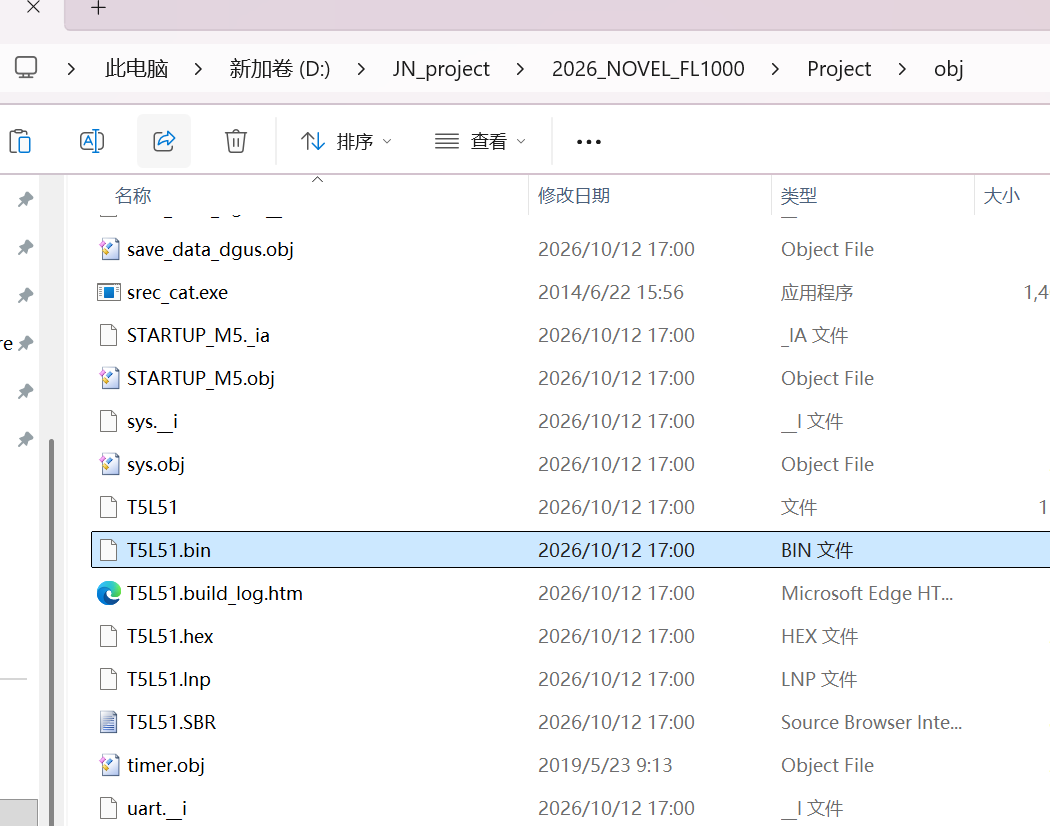

其中，C51代码编译后，可以把bin放到SD卡，通过SD卡升级到迪文屏的51内核里；
注意：
开发流程简介：
接下来进入正式环节，
前提：
开发C51的方式是：DGUS像往常一样配置UI，生成的文件通过SD卡升级到迪文屏后会运行在双核中的负责UI的核；
开发者配置完DGUS后，需要打开C51工程，调用接口实现C51单片机通过共享内存和UI核心的互动，实现页面切换/按钮/文字等业务；
解决以下疑问，就可以完成开发。
一、DGUS tool上位机上怎么配置实现图片/文本/进度条/按键以及其他控件，以及整体的配置和生成可执行文件的步骤是什么
二、拿到C51的例程后需要调用哪些接口完成开发？（读取指定控件的值/向指定控件写值/串口发送和串口接收）
一、DGUS tool上位机上怎么配置实现图片/文本/进度条/按键以及其他控件，以及整体的配置和生成可执行文件的步骤是什么

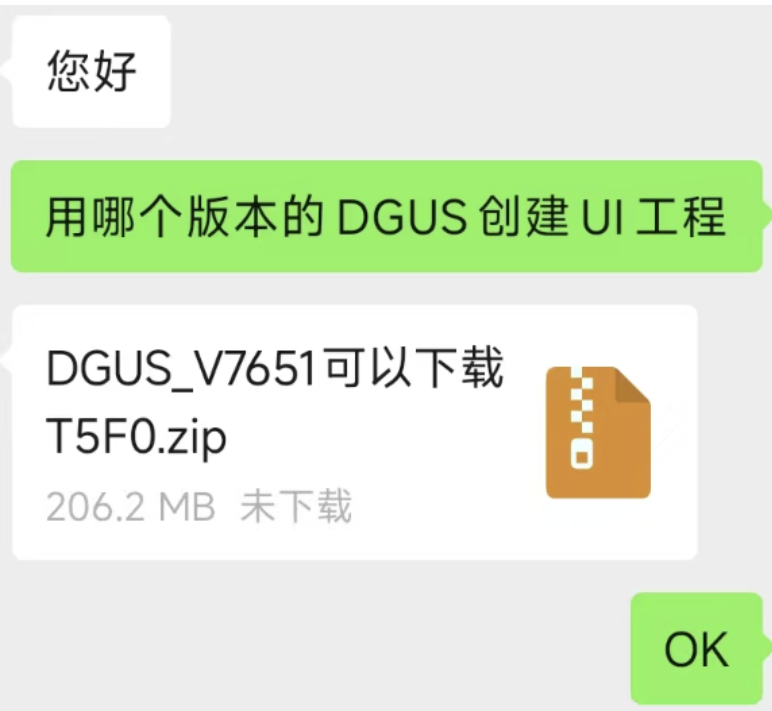

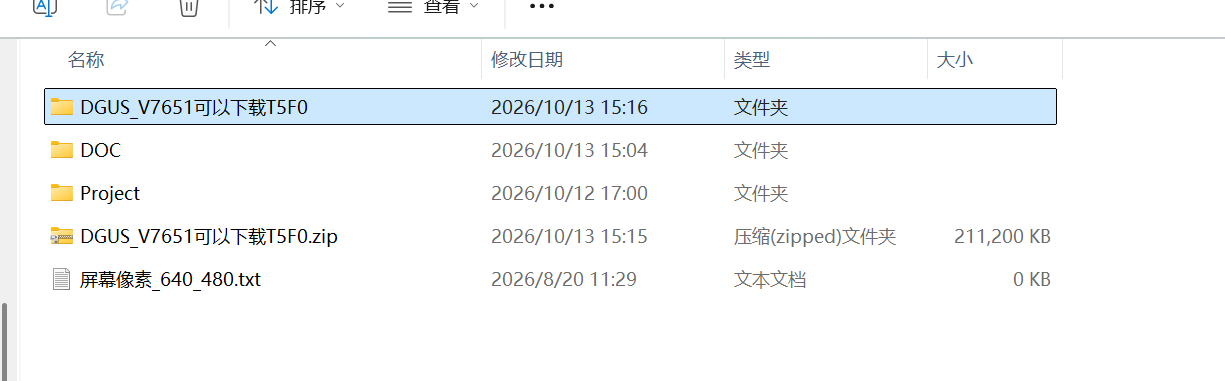

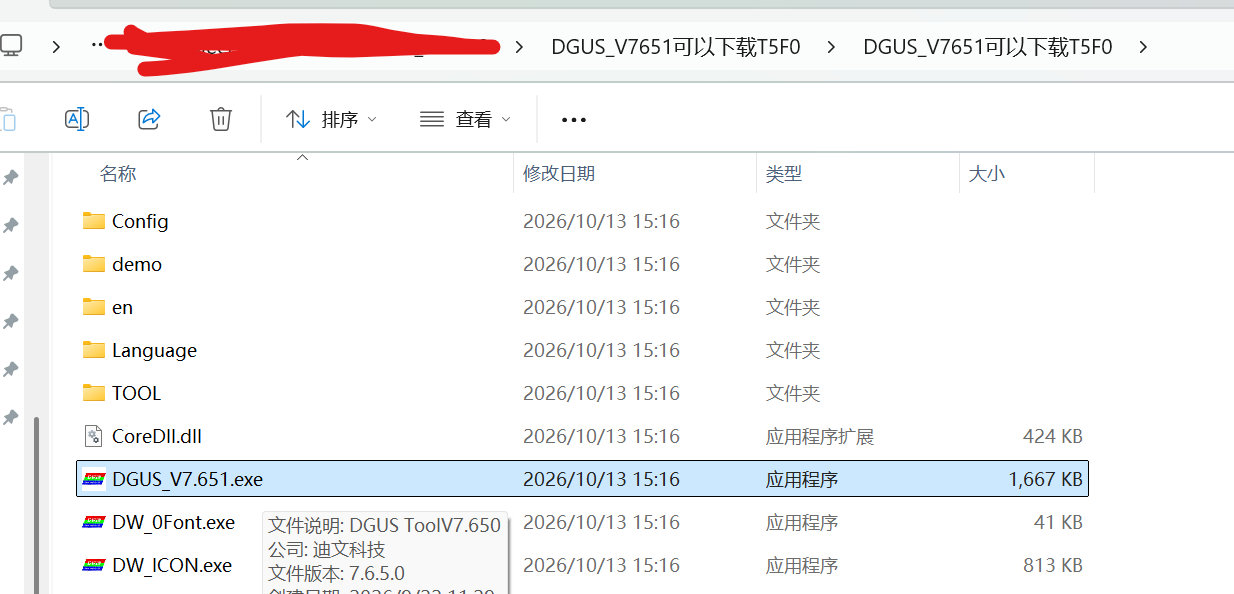

1-下载指定版本的DGUS tool软件，并打开DGUS软件（我把软件放在这个路径了）

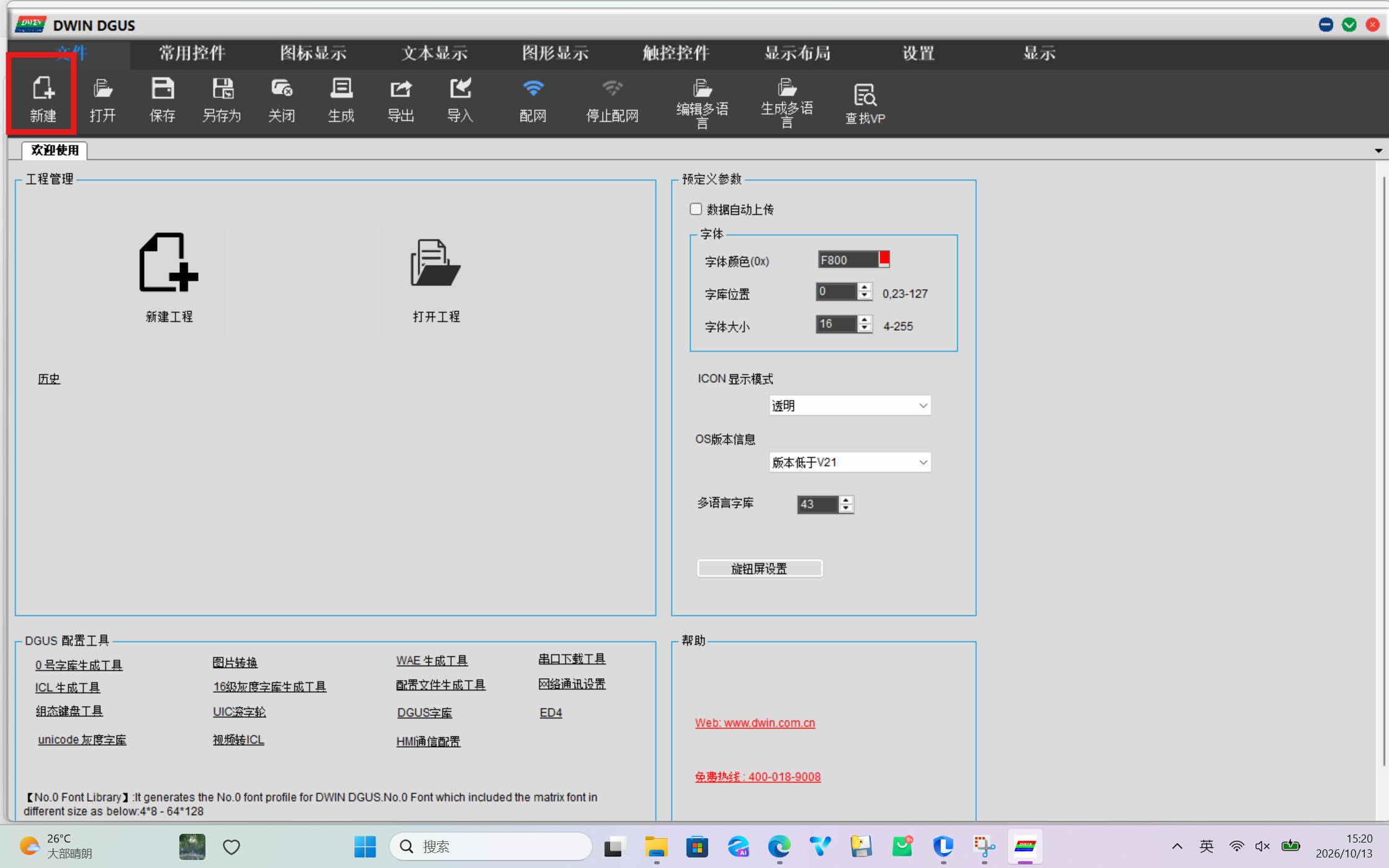

打开软件后，先创建工程（点击新建）

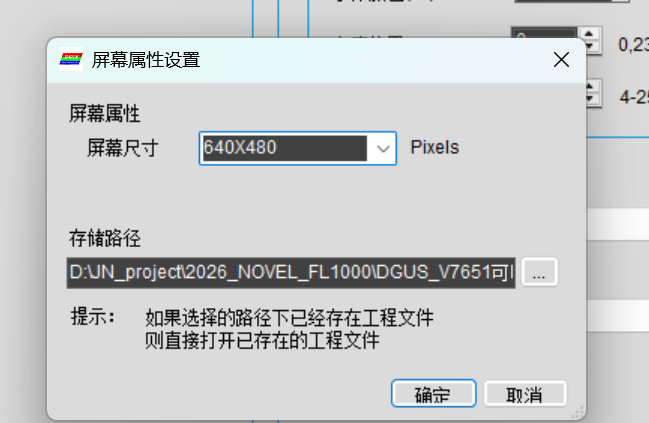

根据屏幕型号/分辨率创建UI工程（我把在DGUS tool里创建的工程称为UI工程）

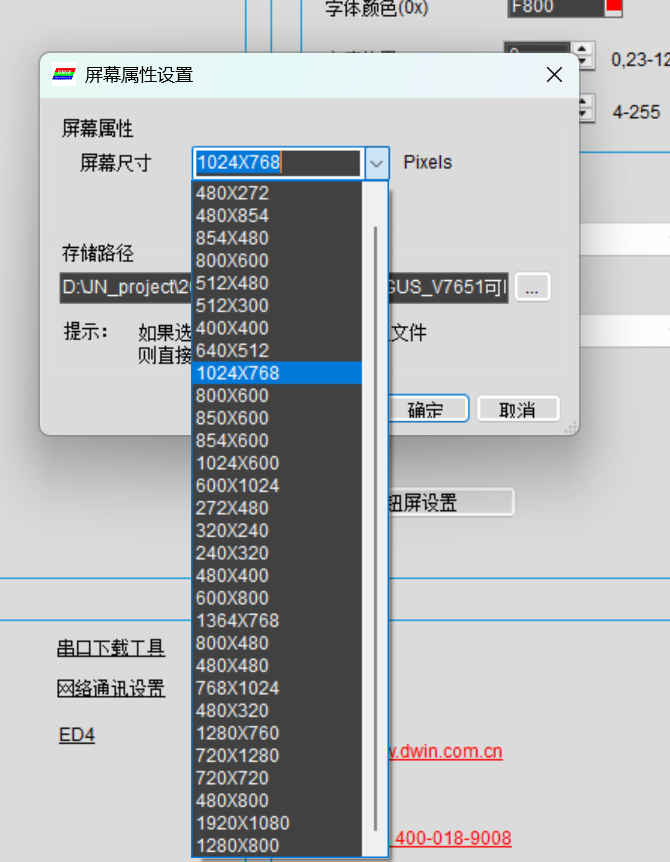

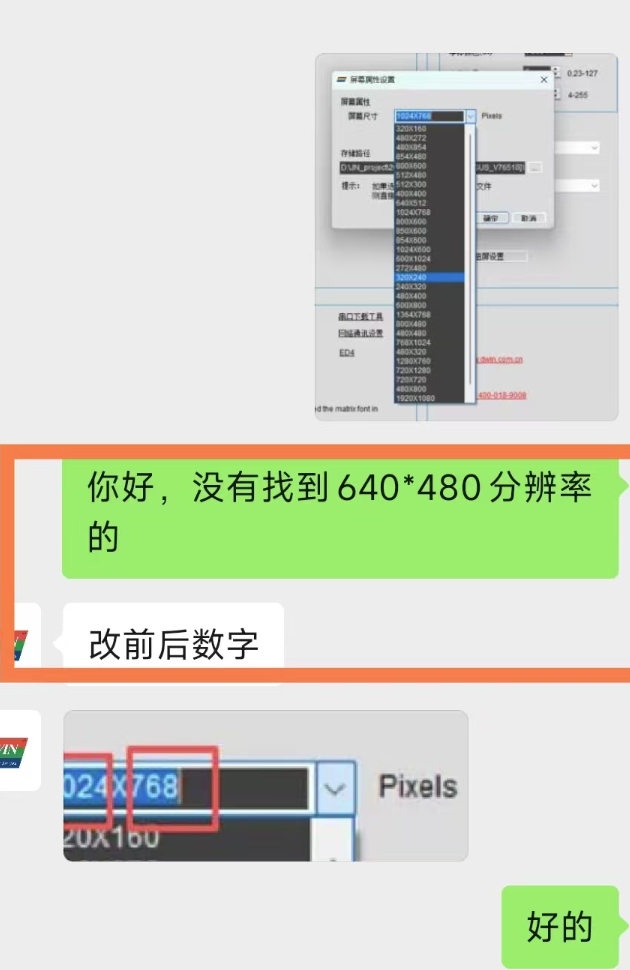

创建工程遇到1个问题：没有640*480分辨率选项
可以在输入框直接输入640*480
点击"确定"，创建工程
本次为了做实验，要求创建的Demo具备以下功能：
1）有2个页面（可以实现切换页面）
2）有文本框（用于显示文本）
3）有进度条（用于显示进度）
4）有按钮（用于+ - 切换页面）
实现这4样配合C51开发，就具备基本的迪文屏C51开发方法；
接下来先把DGUS部分处理完
关于DGUS有几个注意点：

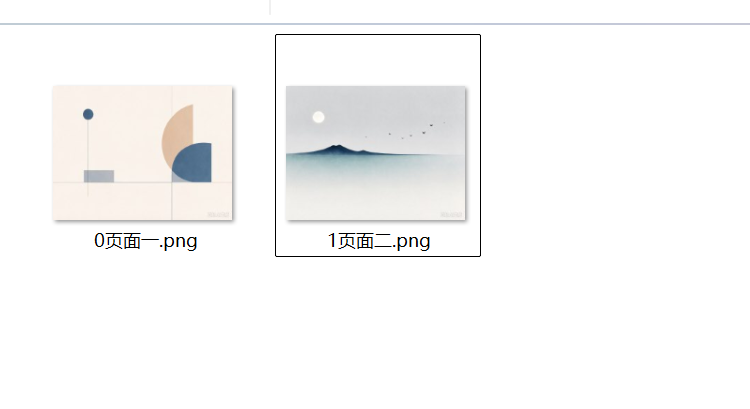

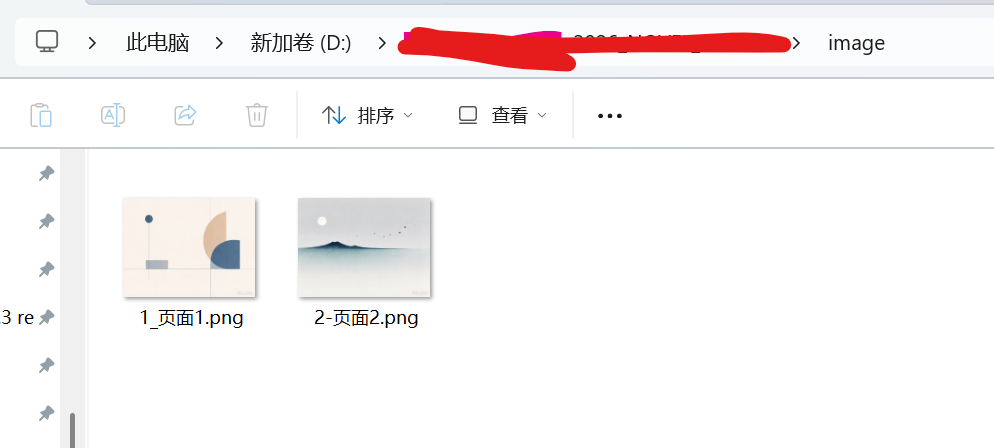

1）准备的图片素材要求：名称保持数字开头、图片名称格式可以是以下几种（数字、数字+汉语、数字+英语）
2）、、、、在另一个章节提过这些细节，不赘述

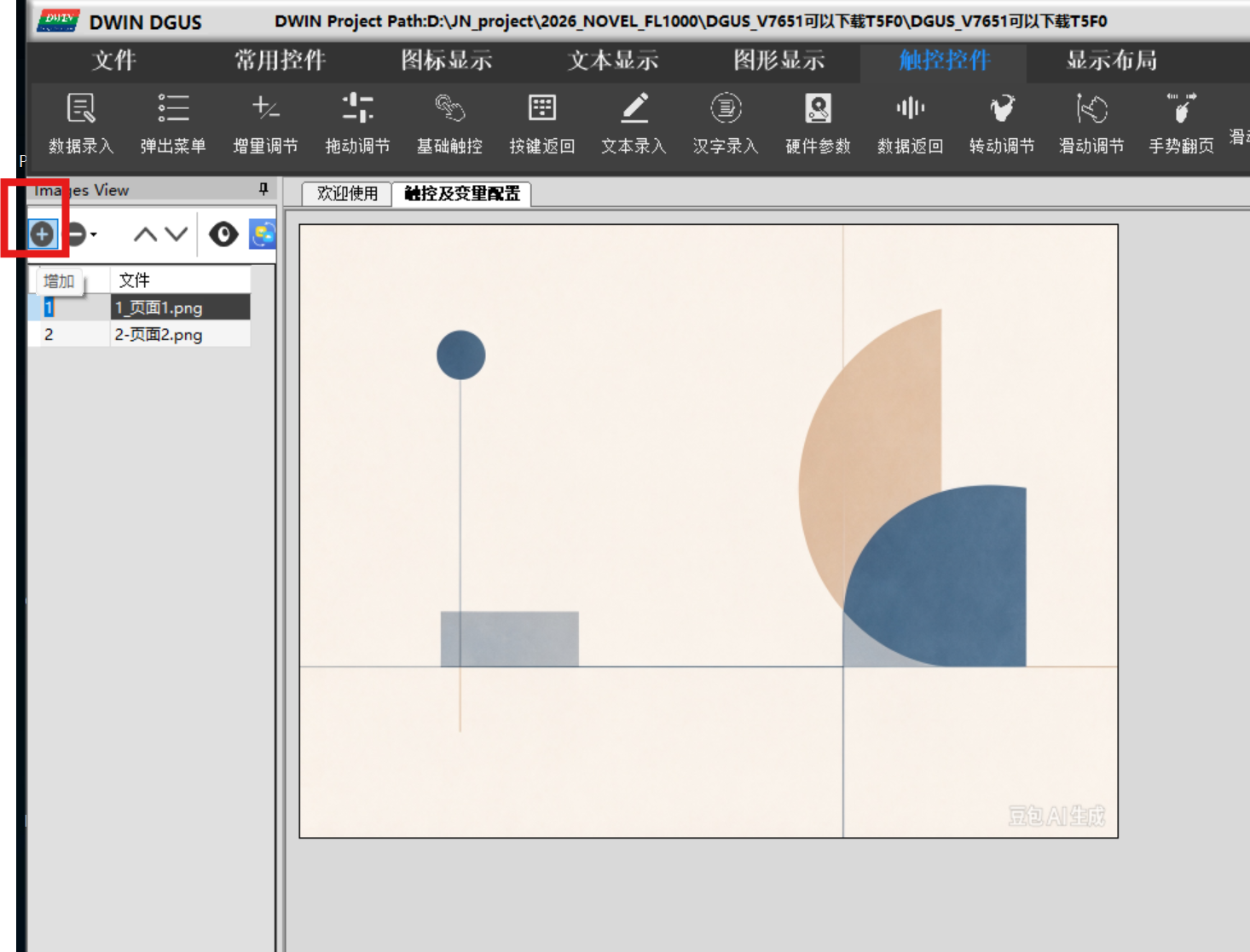

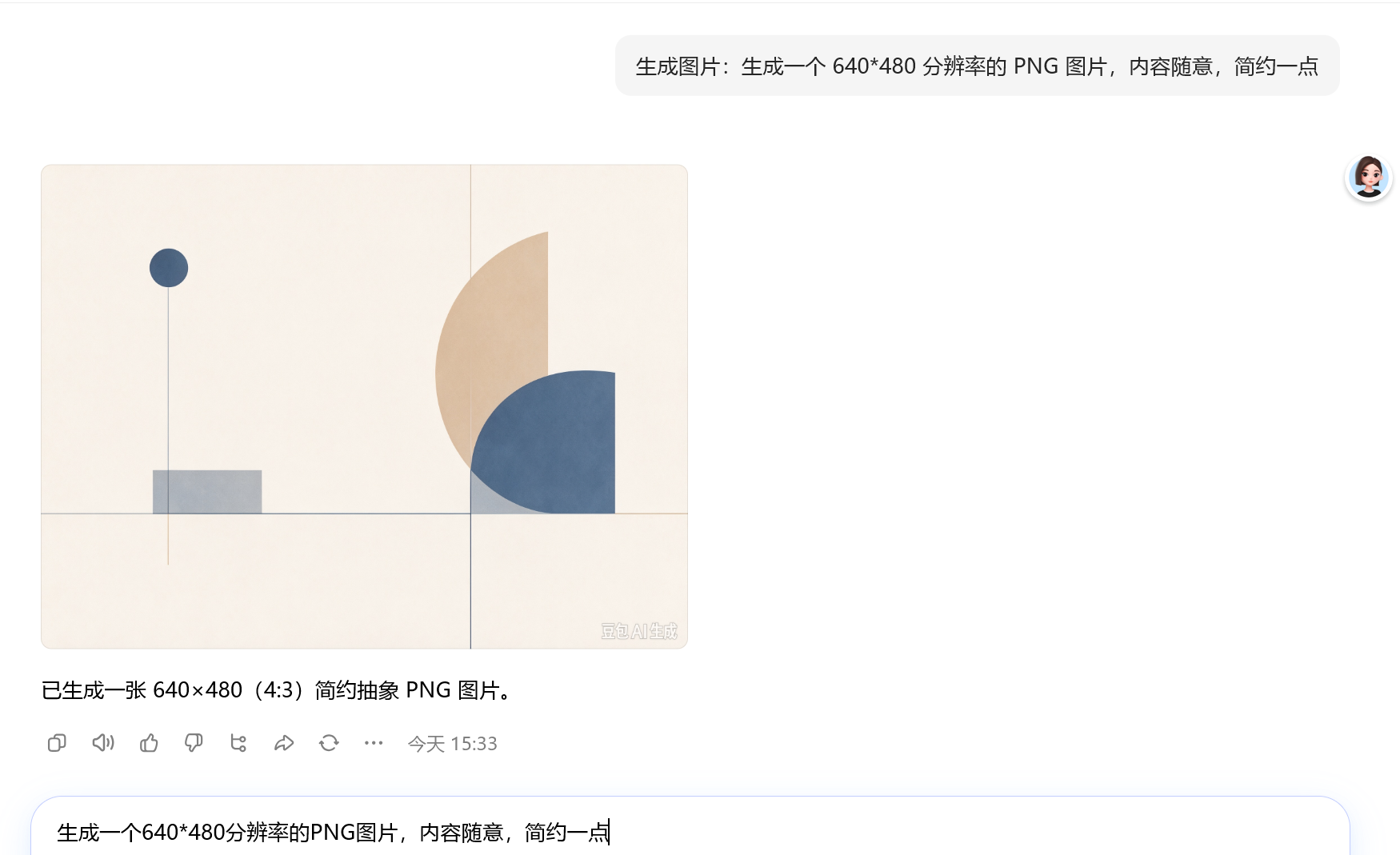

1、用AI创建2个页面，然后把图片按要求放到页面1和页面2

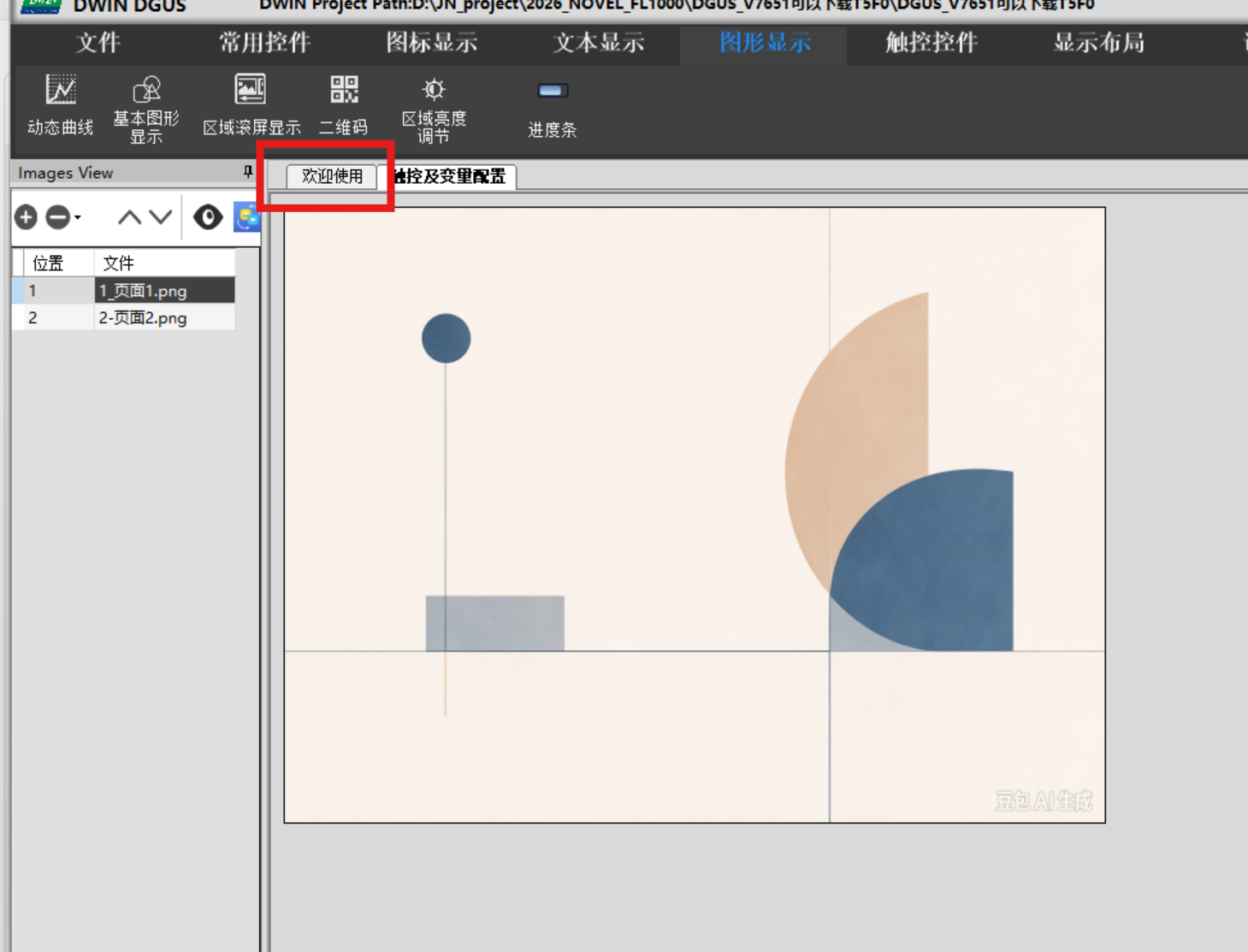

点击欢迎使用

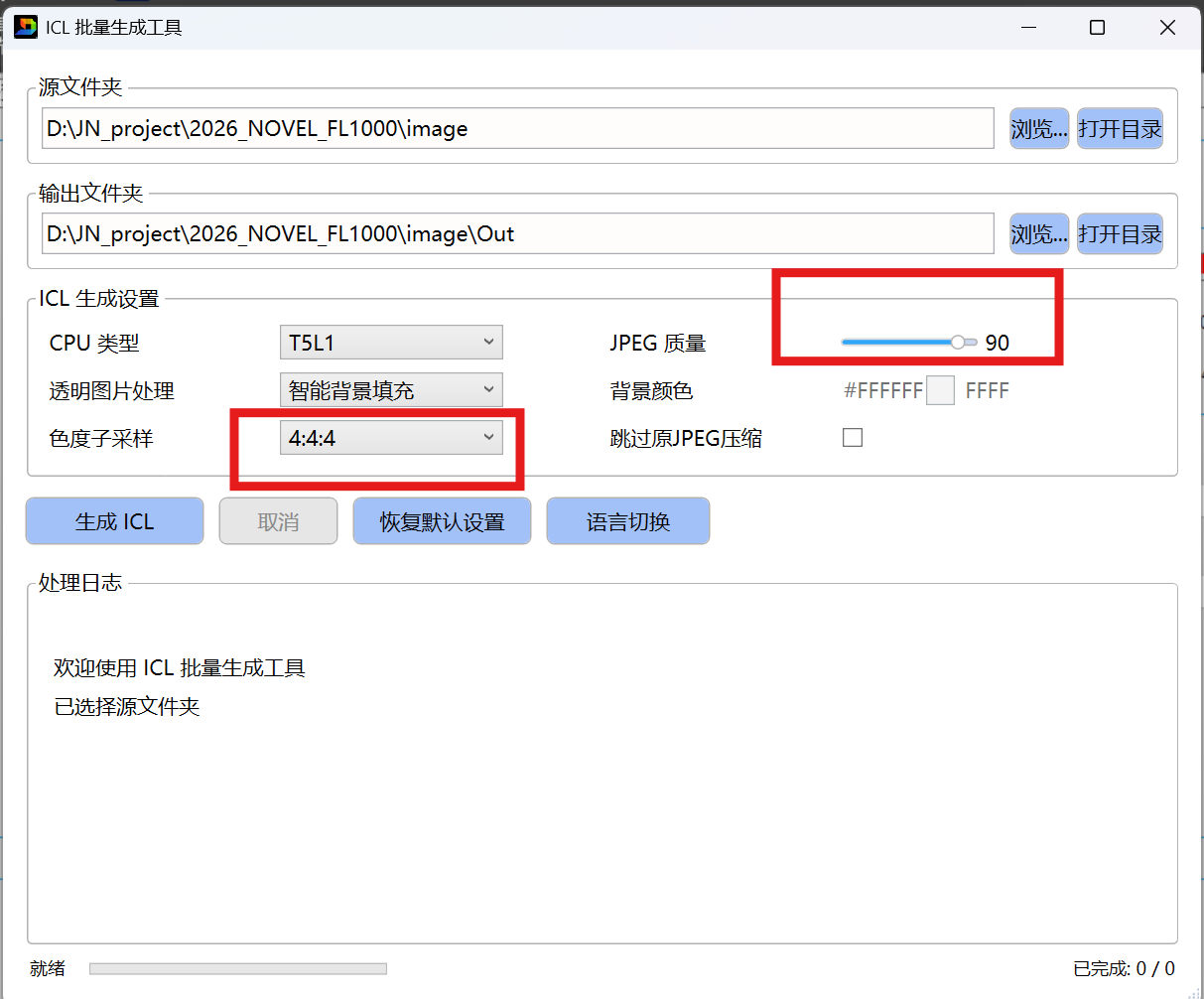

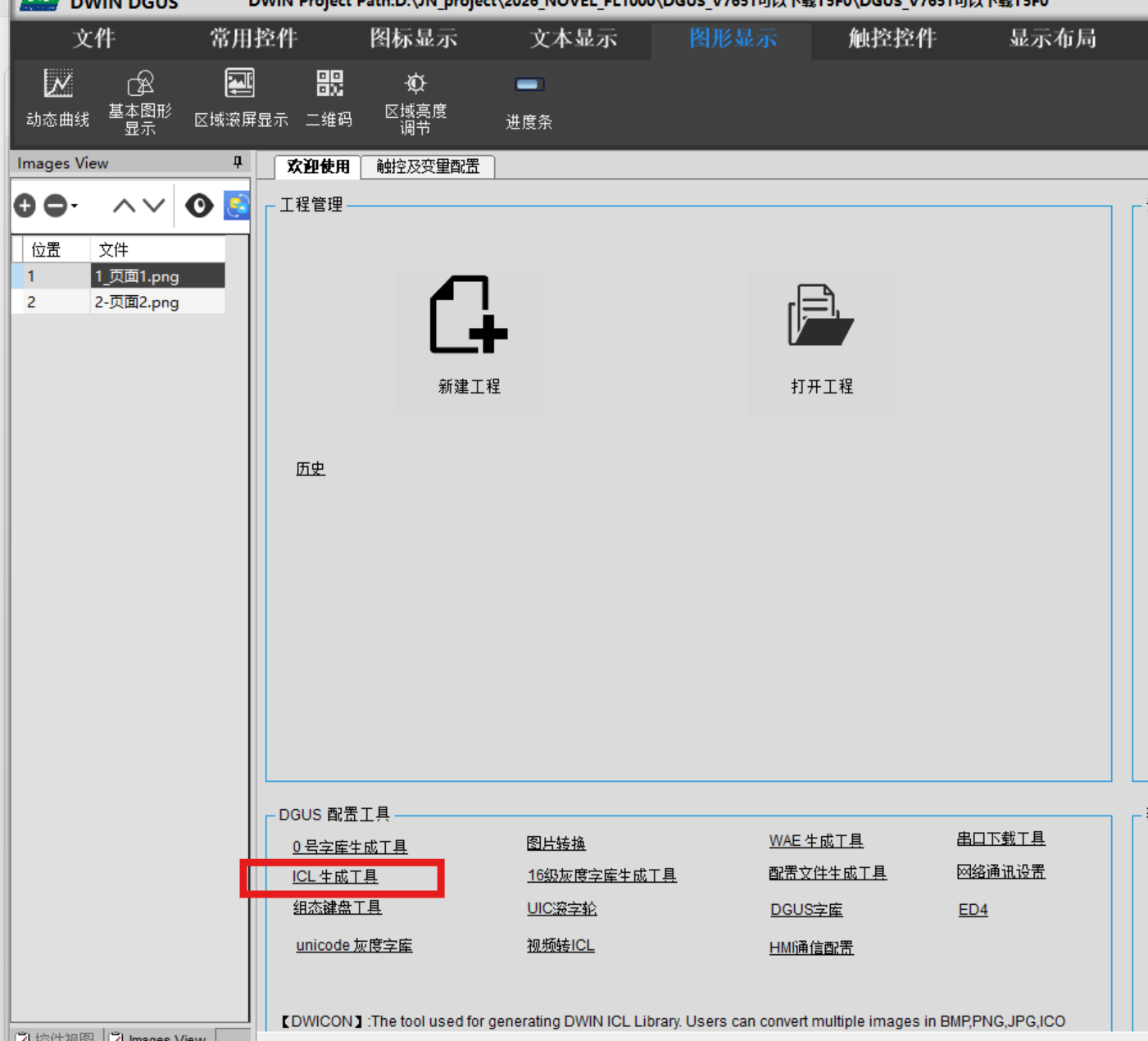

点击 ICL生成（目的是将背景图片生成为地文屏能解析的格式）

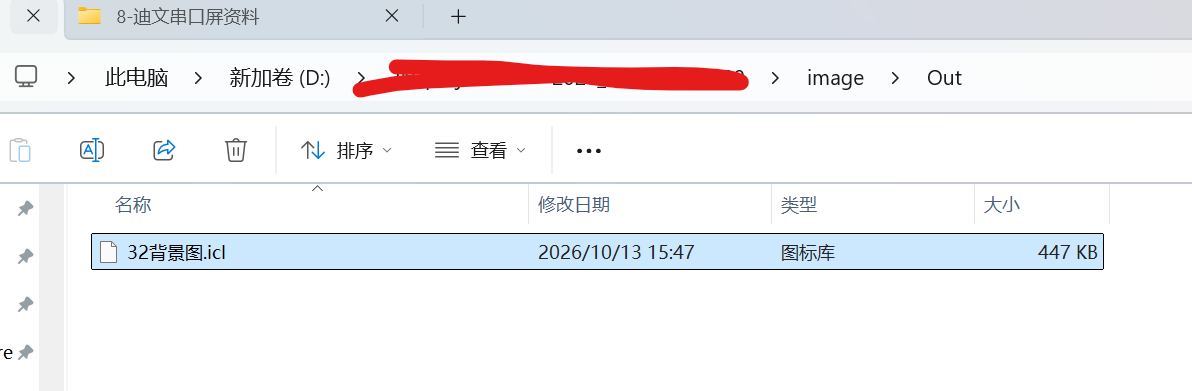

背景图的ICL文件，其名称前缀为32
补充一句：
背景页面的图片素材的首张图片前缀必须是0

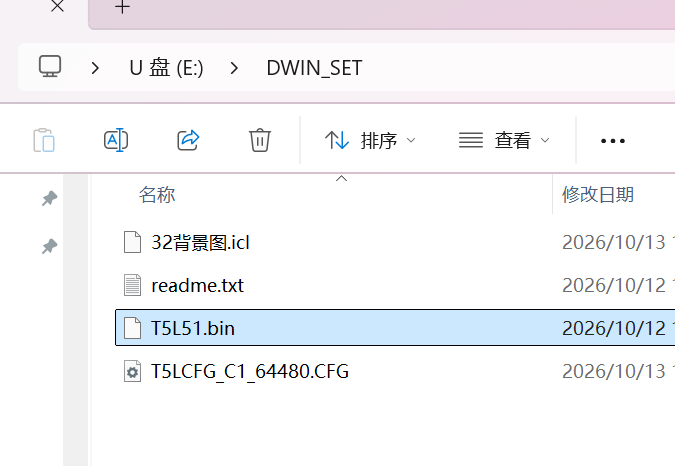

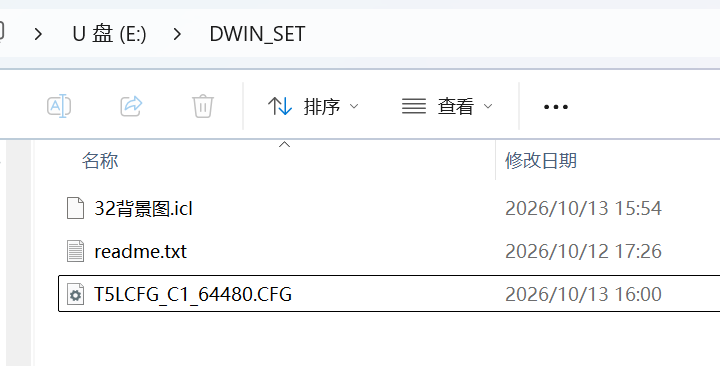

现在页面创建好了，在SDk卡根目录里创建 DWIN_SET文件夹并放置两个内容 1个是背景图的ICL文件 另一个是该屏幕的CFG文件

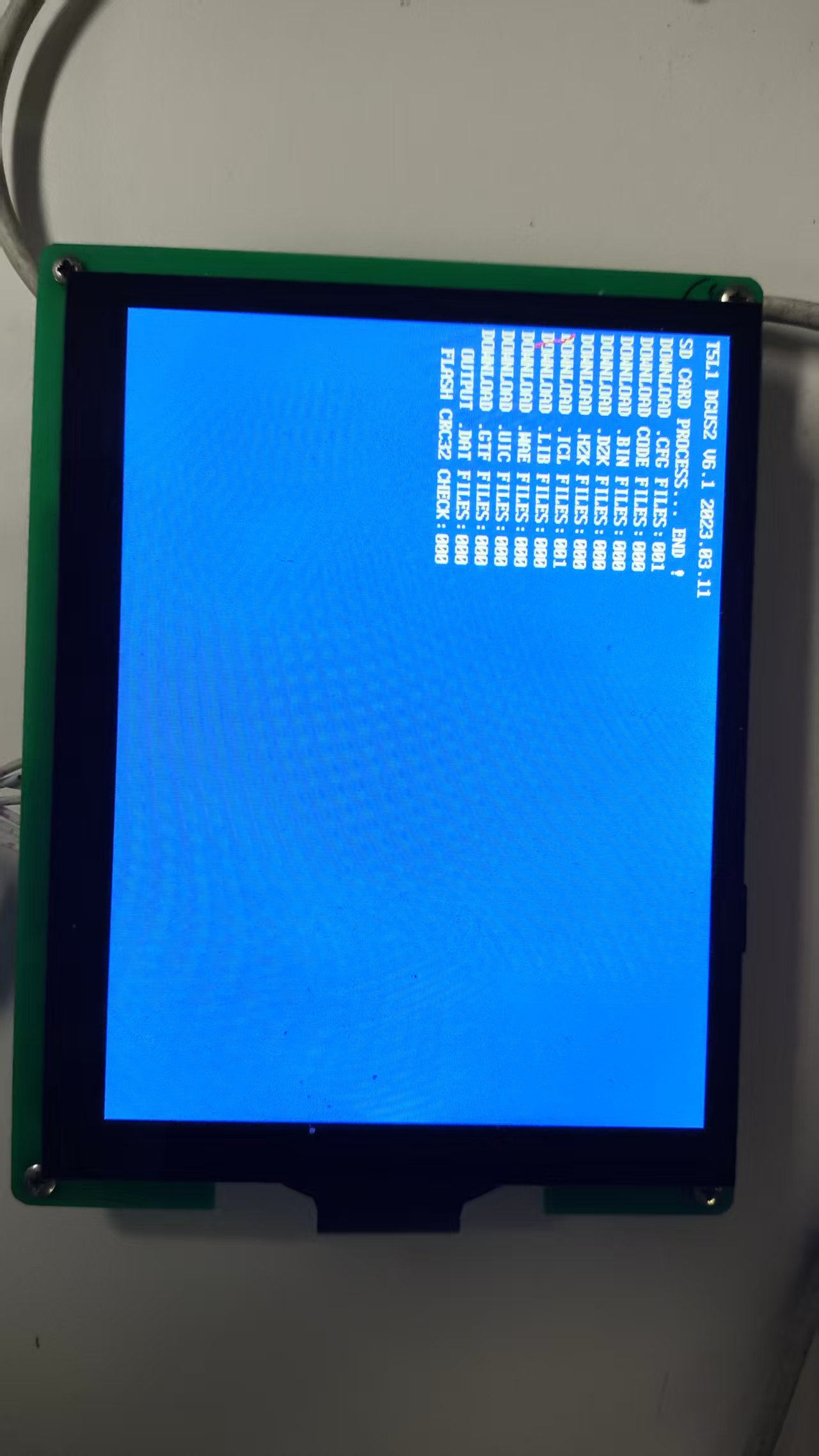

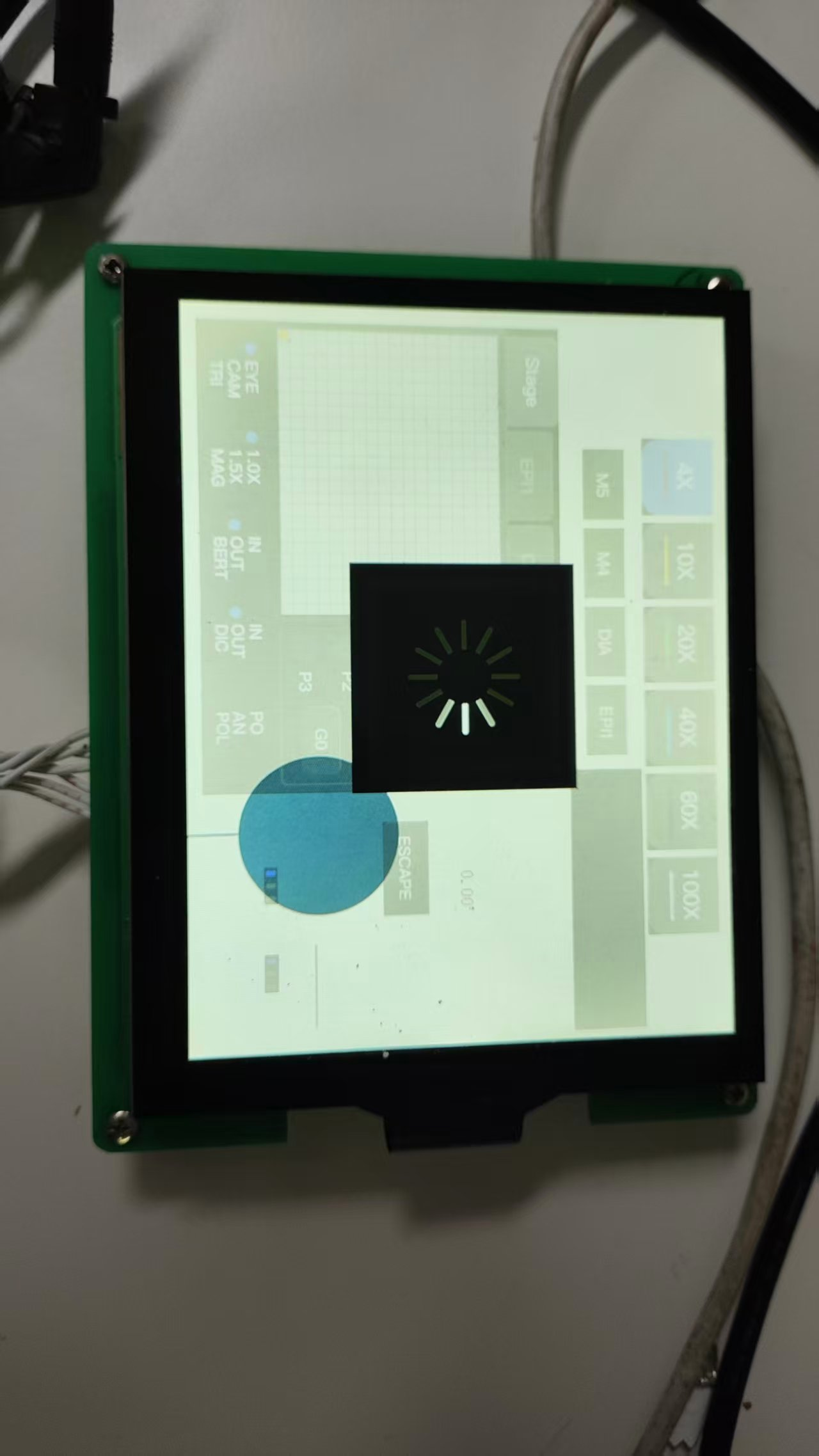

通过SD卡升级之后，发现这个屏幕里有其他人通过的痕迹；

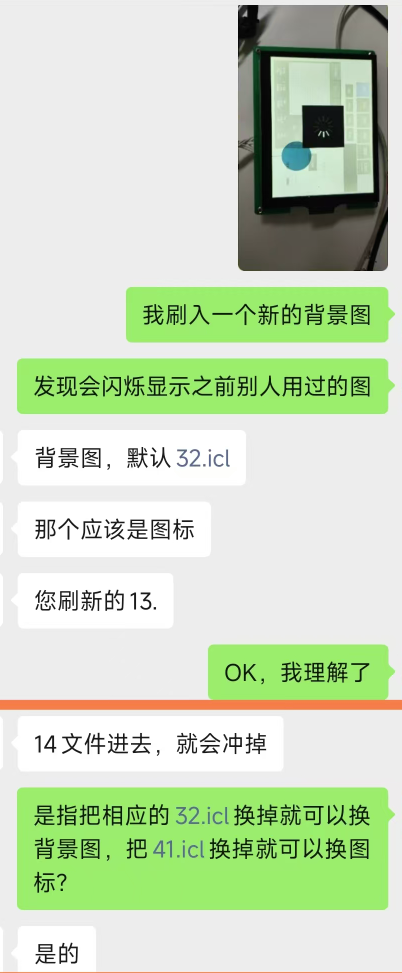

我需要通过更新所有的ICL文件把内容替换掉
把出厂固件放到SD卡

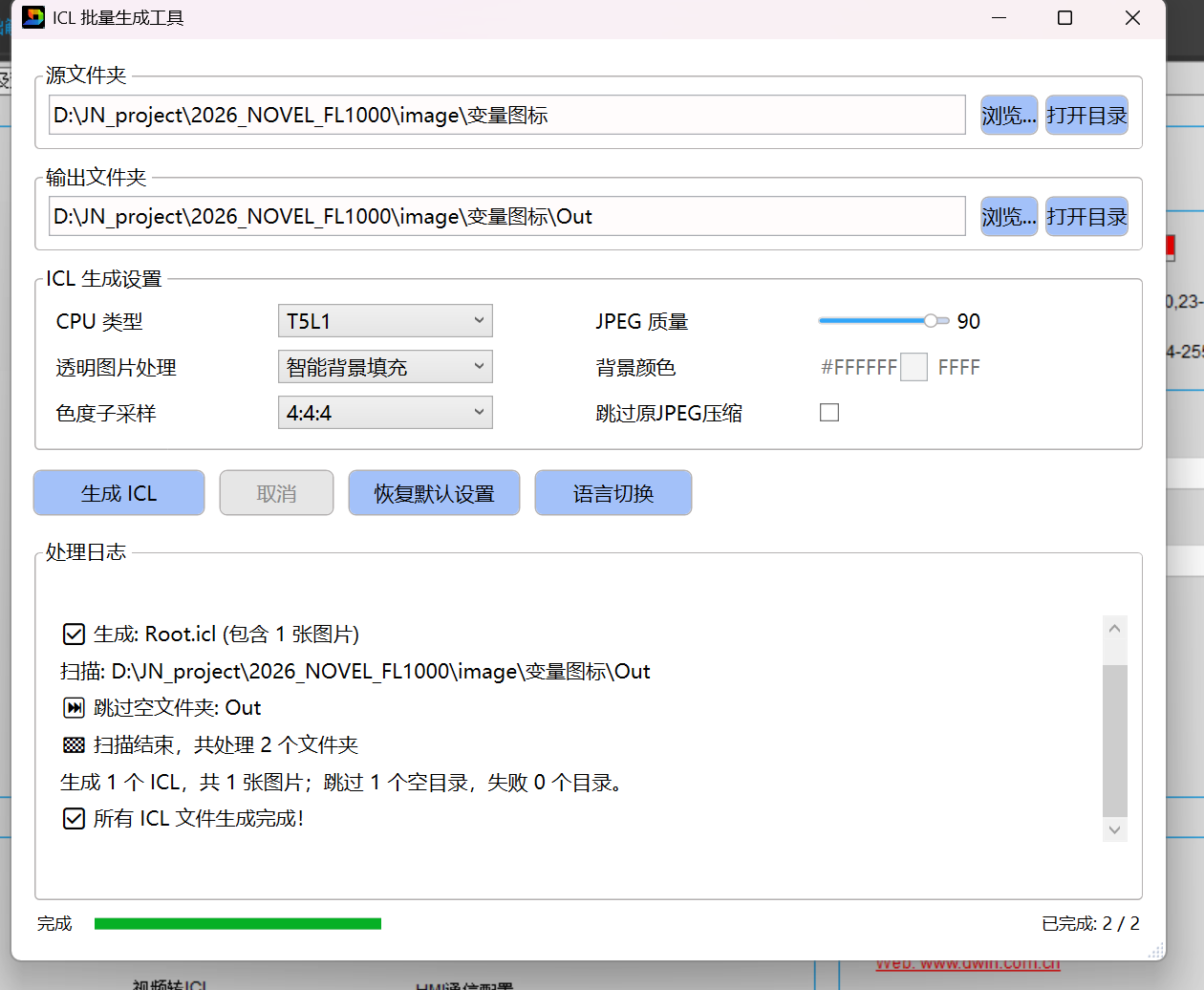

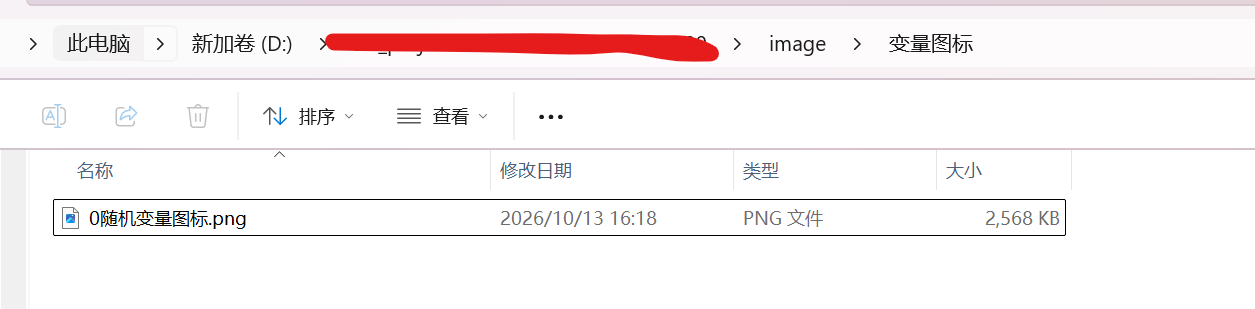

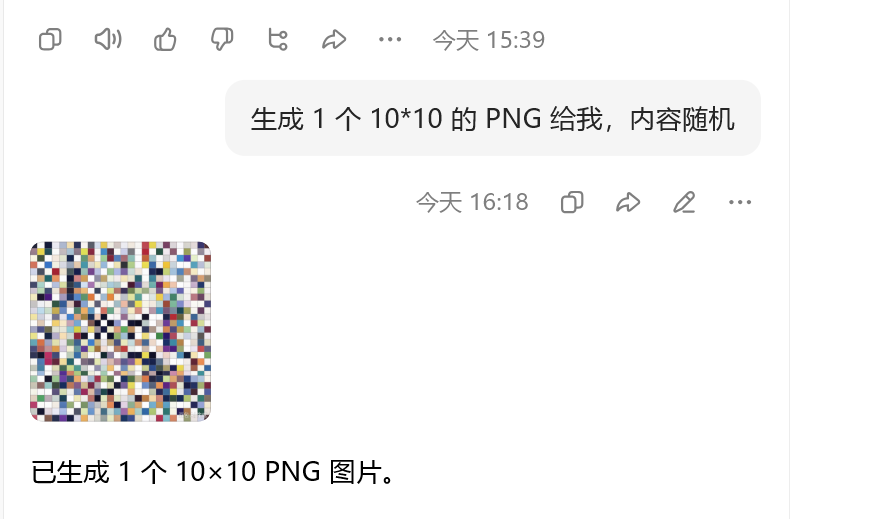

接着生成一些 变量图标（41开头）

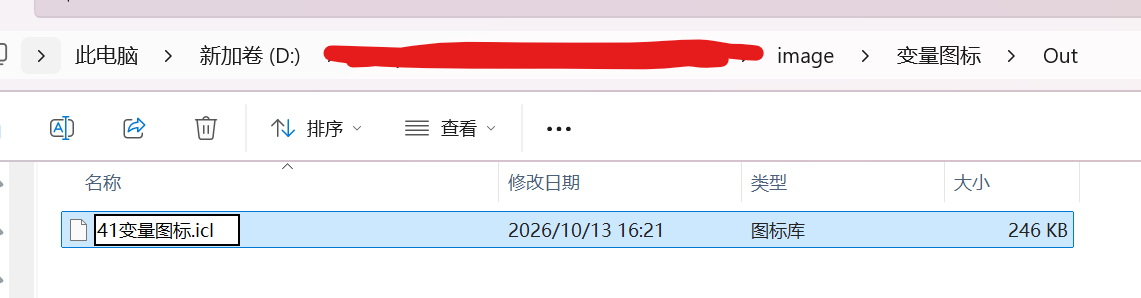

重命名

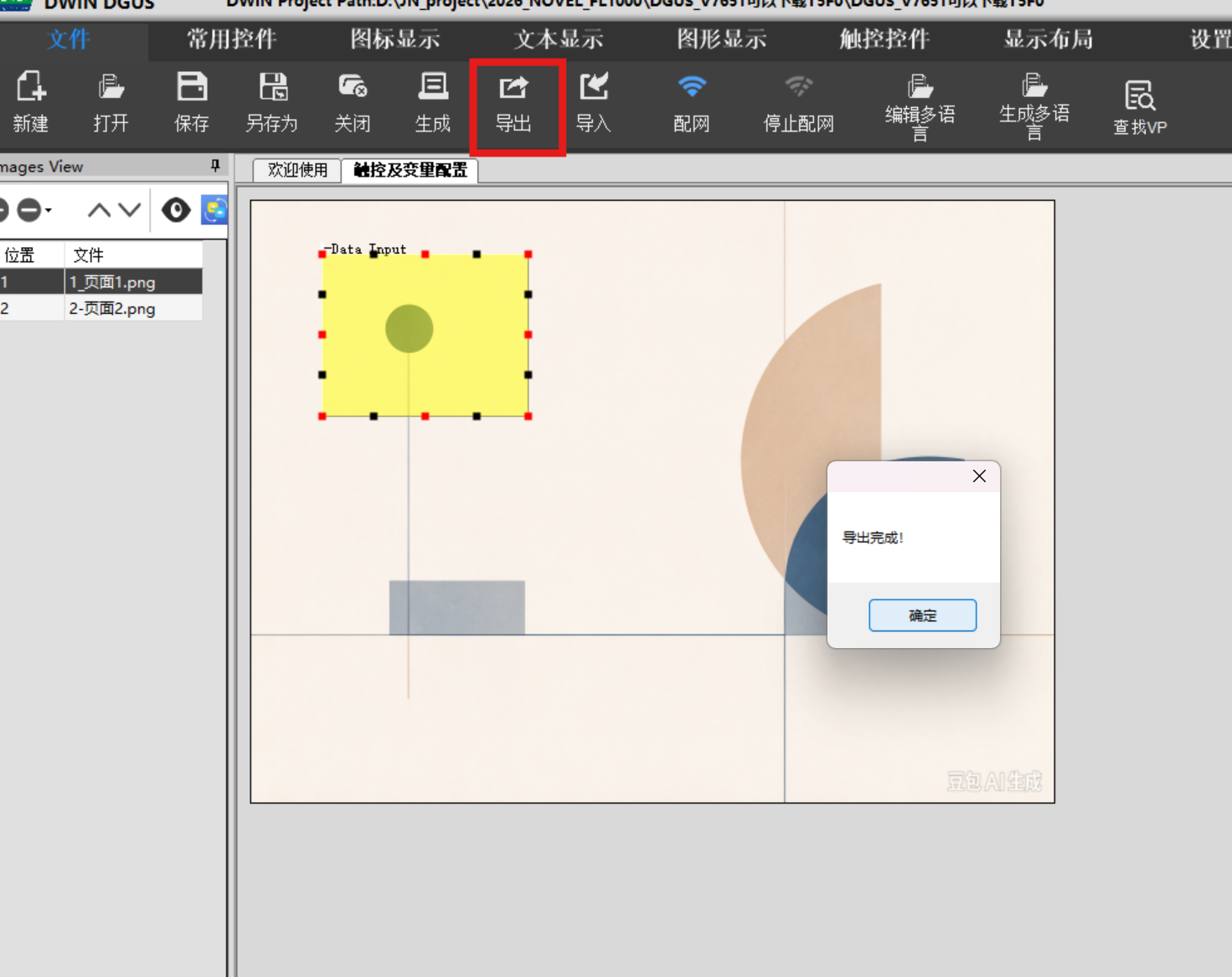

生成按键控件

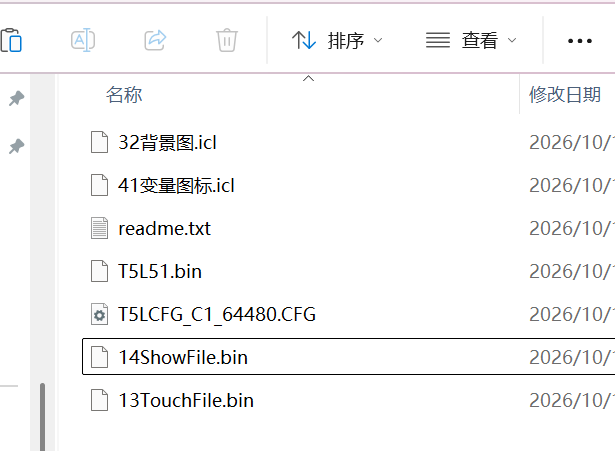

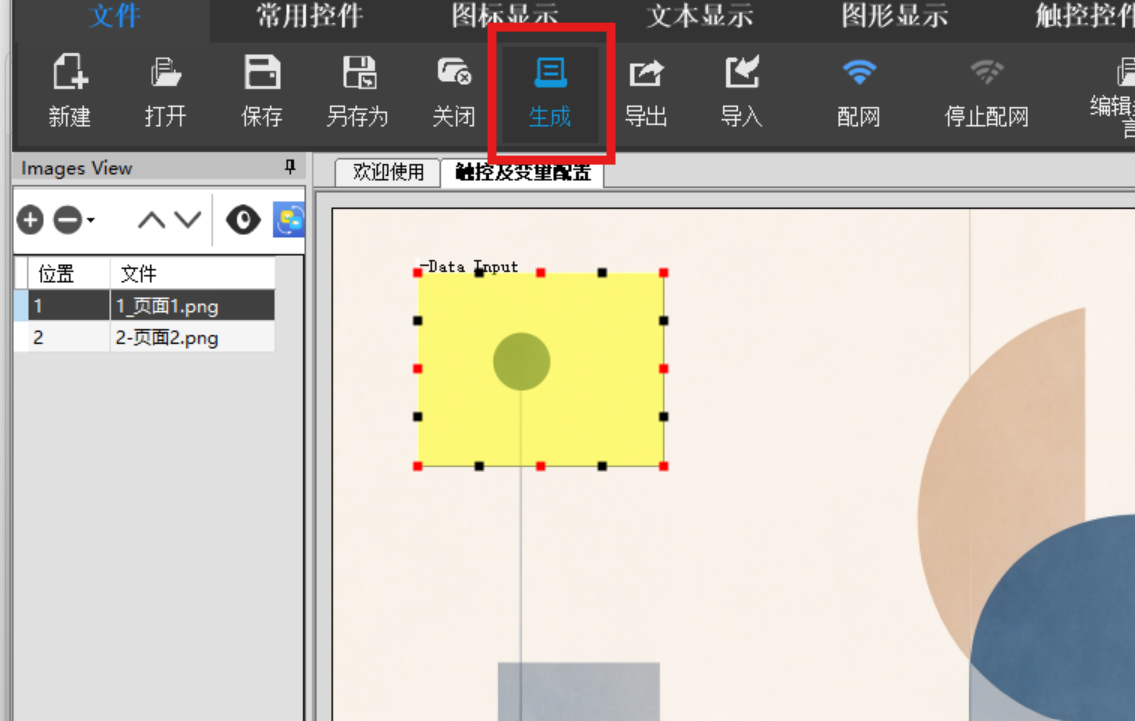

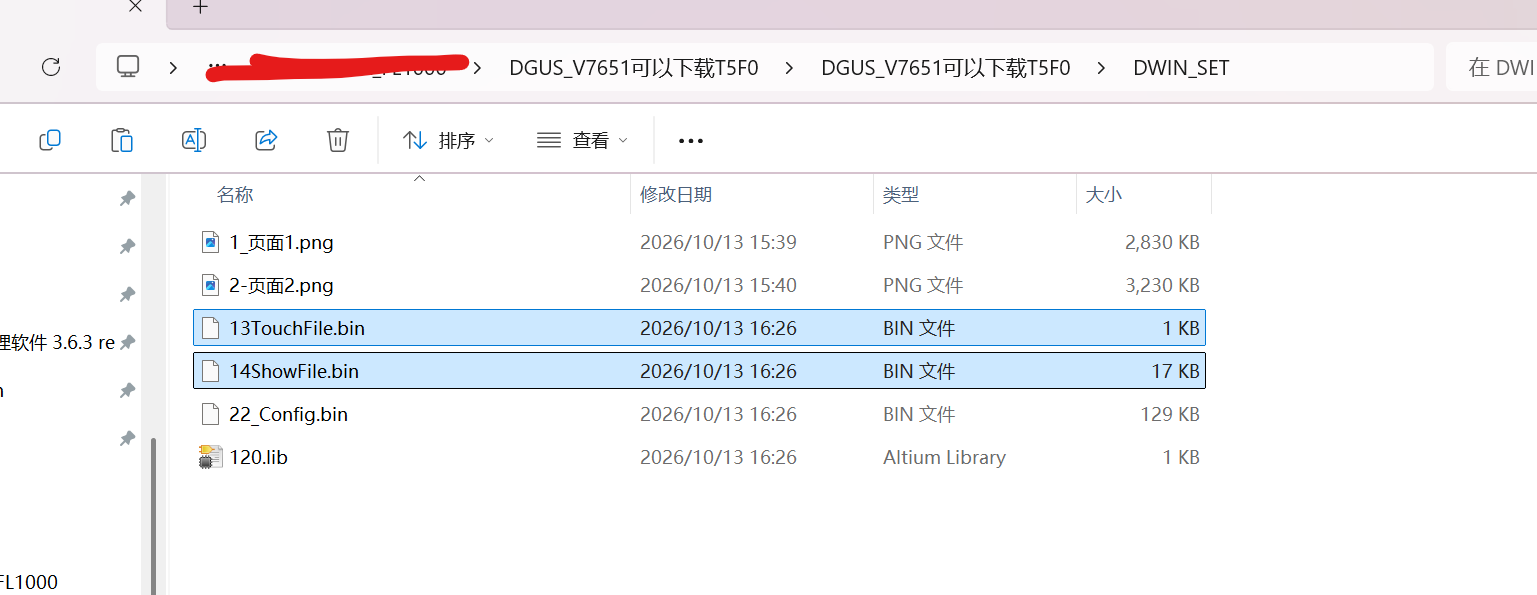

找到生成的控件的bin
放入SD卡
升级后ok
/////////////////////////讲到这里只是把DGUS初步配置///////

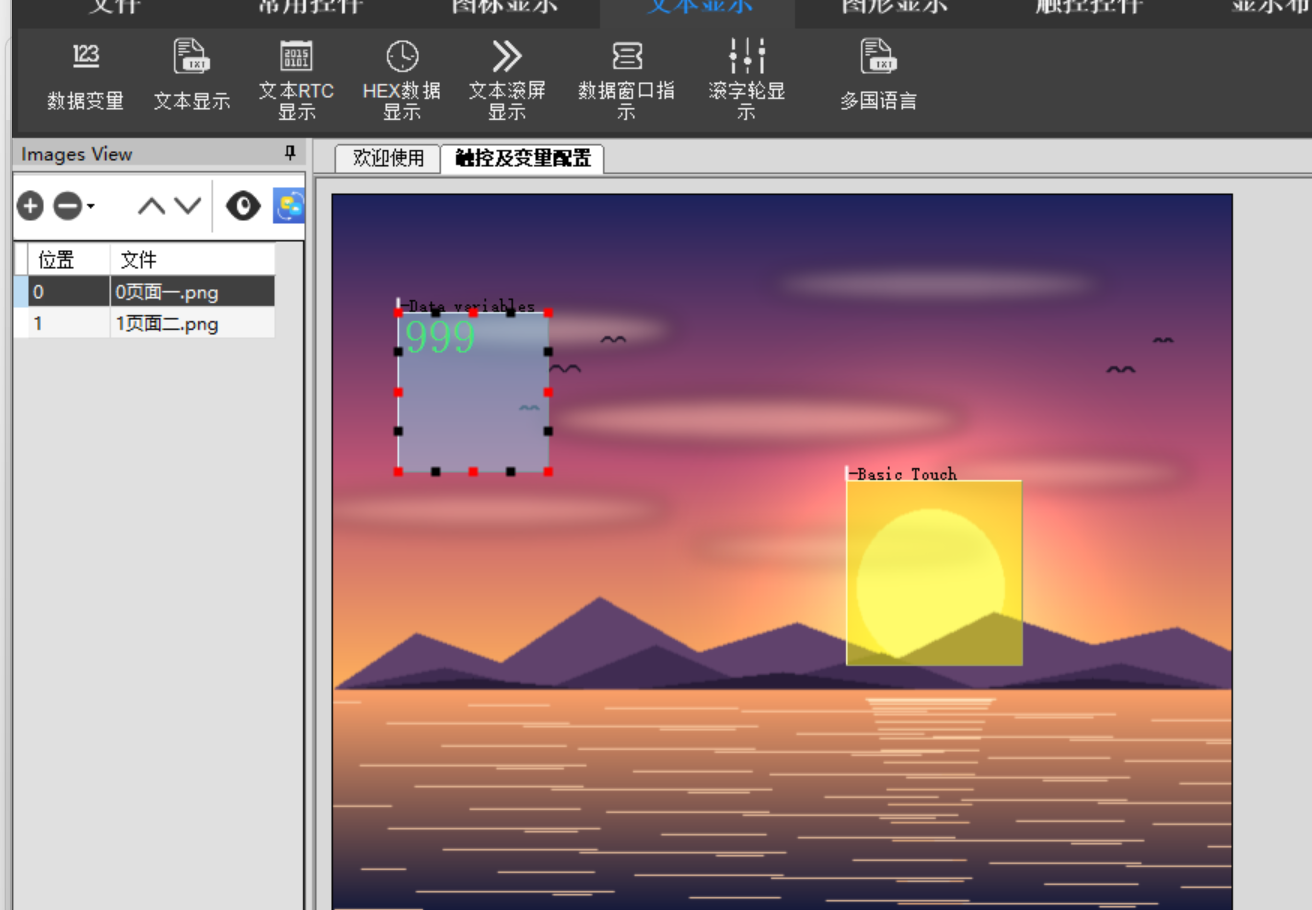

为了能满足demo需求，还需要至少把按钮控件和文本显示控件加上

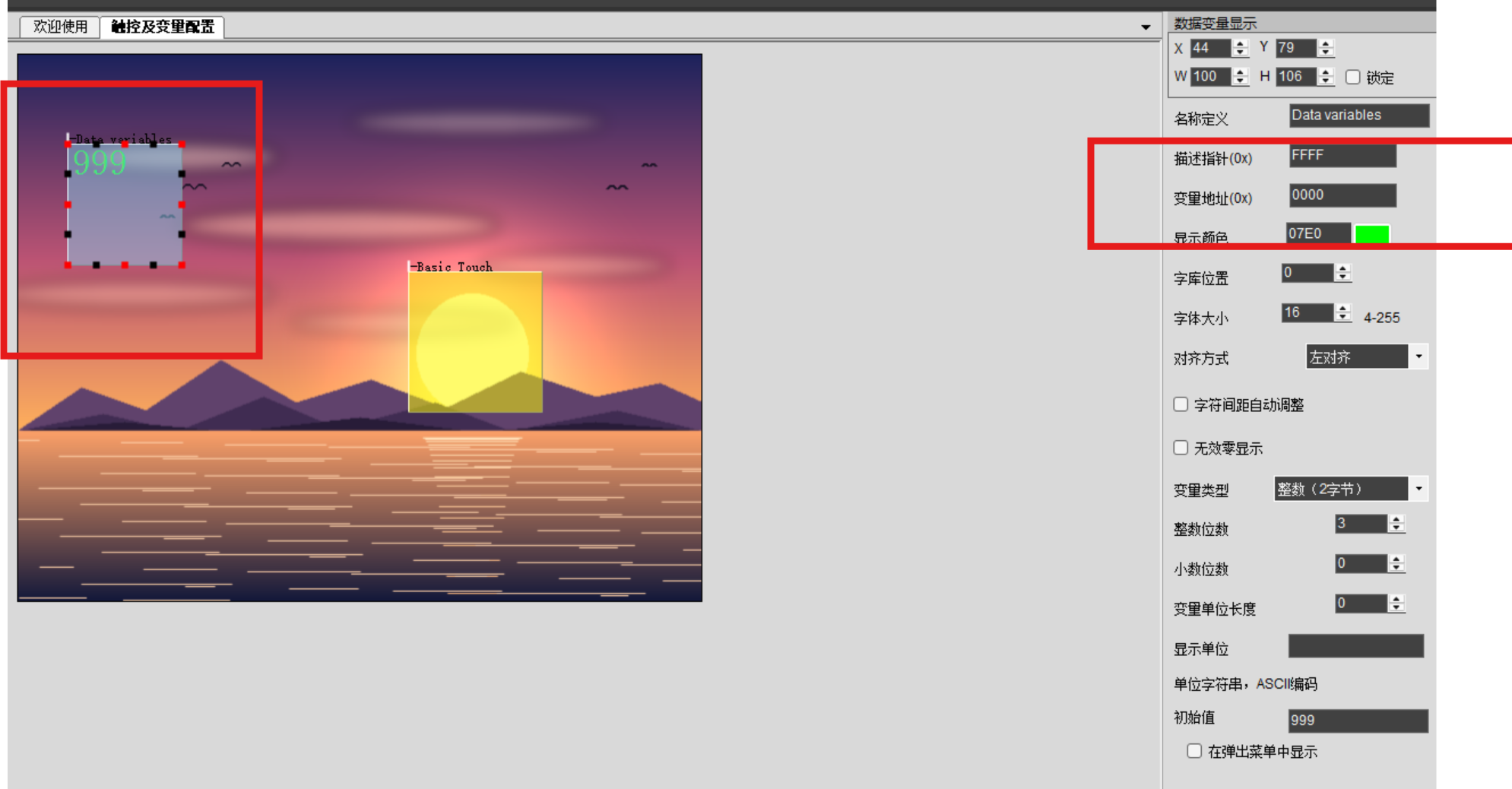

这是文本控件的地址

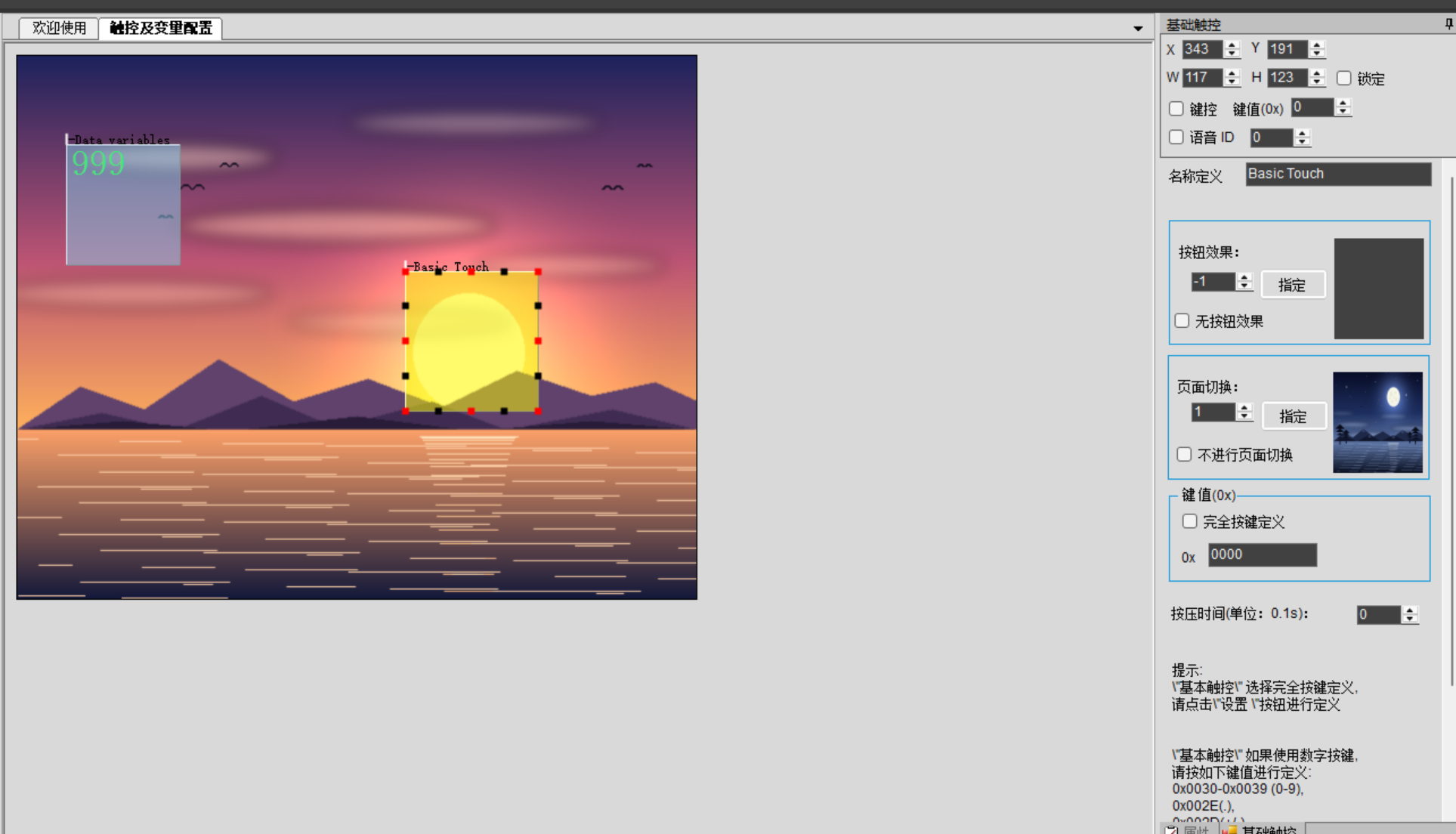

这是按钮控件的配置
二、拿到C51的例程后需要调用哪些接口完成开发？（读取指定控件的值/向指定控件写值/串口发送和串口接收）**
接下来：处理C51开发的几个基本内容：
1-能够是文本控件的内容被C51改变
2-能够读取到按键点击事件

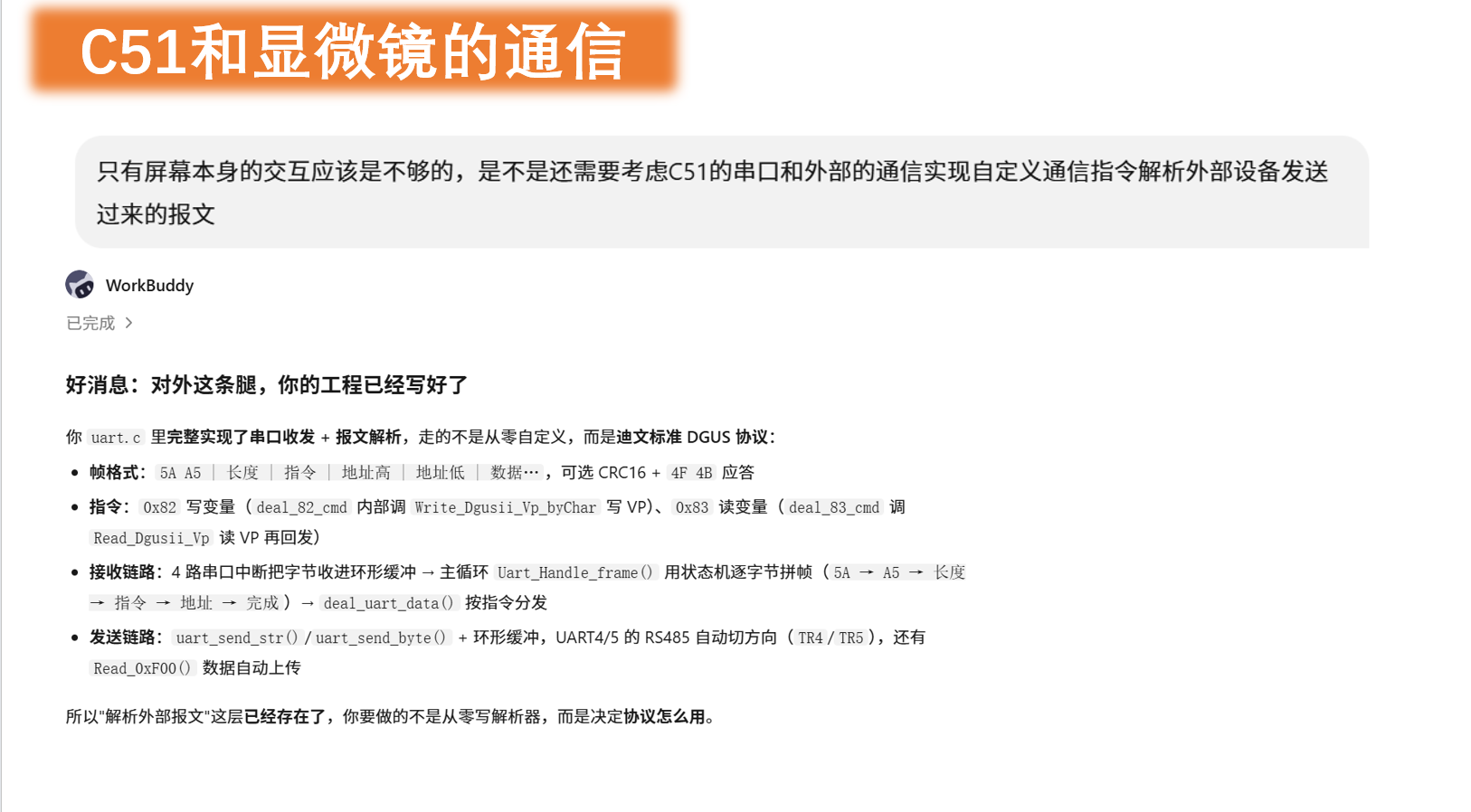

3-能够与外部实现串口通信（收发）
////等填坑

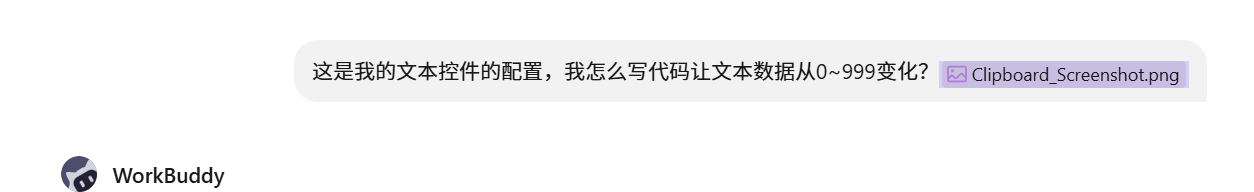

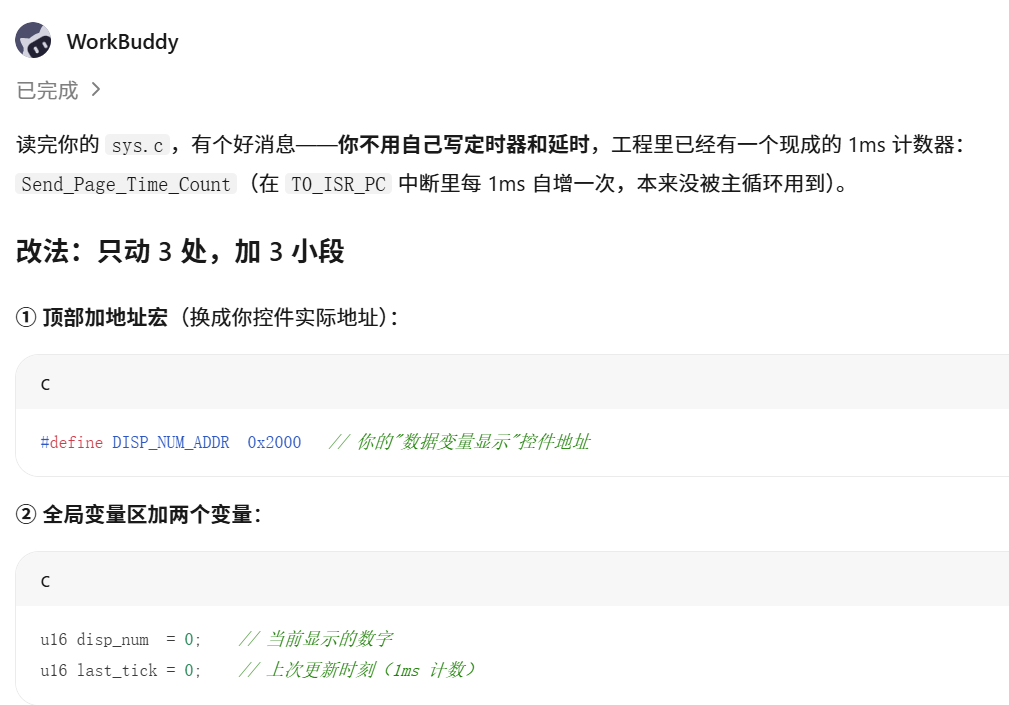

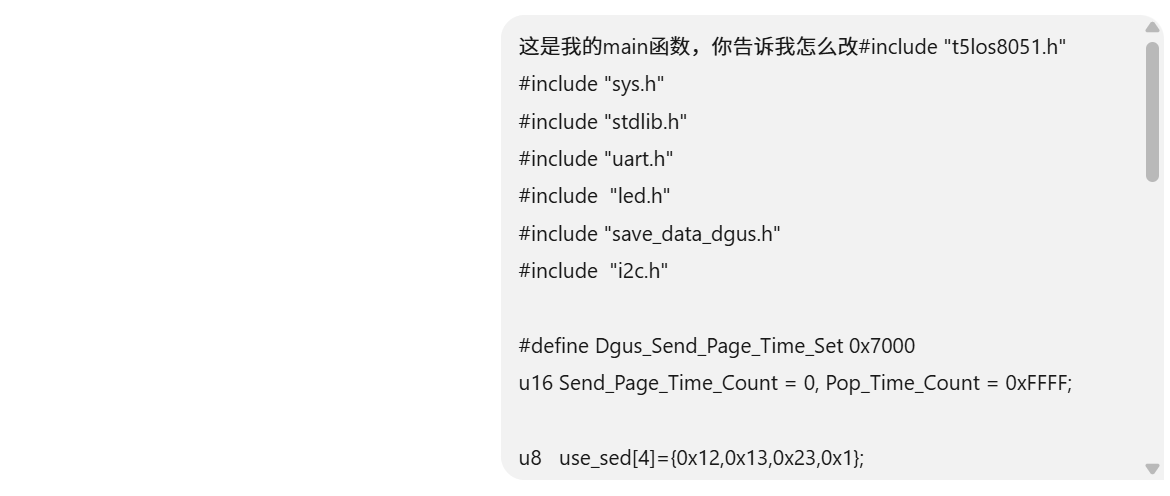

已经2026年了，再不用AI就落伍了
c
#include "t5los8051.h"
#include "sys.h"
#include "stdlib.h"
#include "uart.h"
#include "led.h"
#include "save_data_dgus.h"
#include "i2c.h"
#define Dgus_Send_Page_Time_Set 0x7000
#define DISP_NUM_ADDR 0x2000 // ← 改成你 DGUS 里"变量地址"的实际值
u16 Send_Page_Time_Count = 0, Pop_Time_Count = 0xFFFF;
u16 disp_num = 0; // 当前要显示的数字
u16 last_tick = 0; // 上次更新时刻（1ms 计数）
u8 use_sed[4]={0x12,0x13,0x23,0x1};
void main(){
INIT_CPU();
PORT_Init();
T0_Init();
// T1_Init();
T2_Init();
// WDT_ON();
uart_init();
ws2812_writ_byte(8);
data_save_init();
Uart2_Tx_write2buff(0x78);
uart_send_str(4,use_sed,4);
Write_Dgus(0x0084,0x01);
while(1){
Uart_Handle_all();
Read_0xF00();
data_change_sava();
Clock();

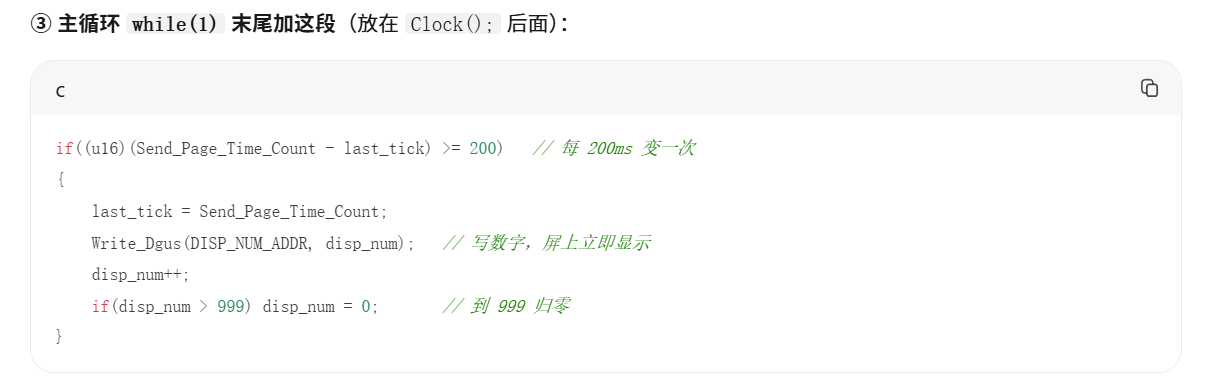

// ===== 新增：文本数字 0~999 循环变化 =====

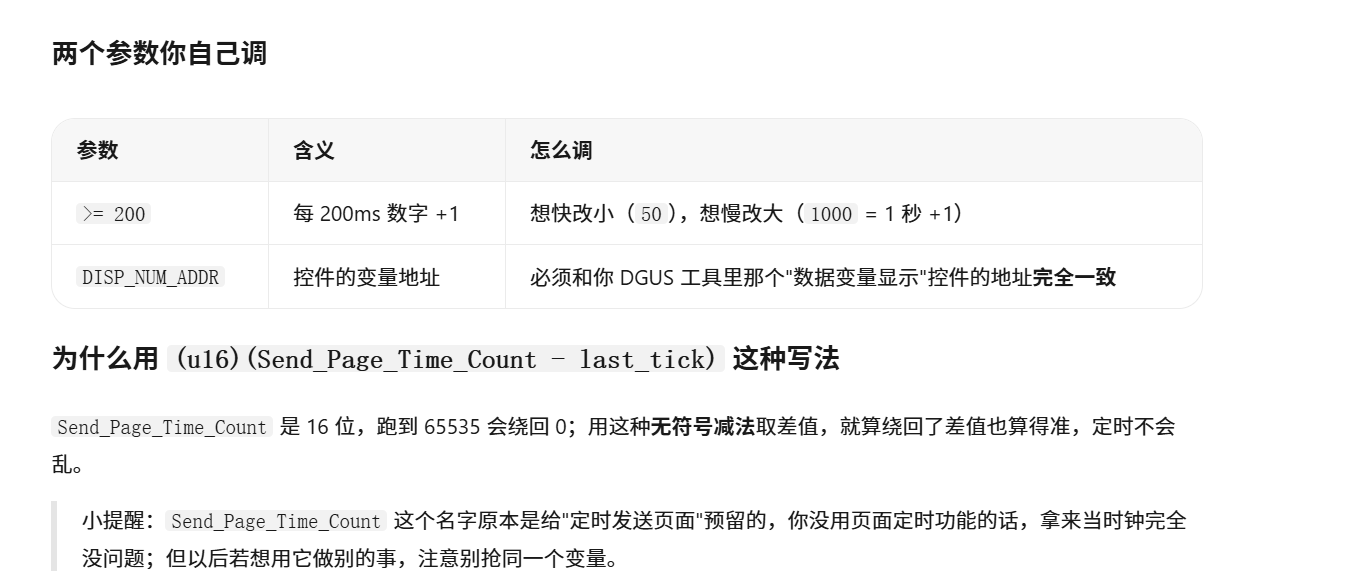

if((u16)(Send_Page_Time_Count - last_tick) >= 200) // 每 200ms 变一次
{
last_tick = Send_Page_Time_Count;
Write_Dgus(DISP_NUM_ADDR, disp_num);
disp_num++;
if(disp_num > 999) disp_num = 0;
}
}
}说结论AI写的这个代码，测试起来功能OK；演示视频就不放了；

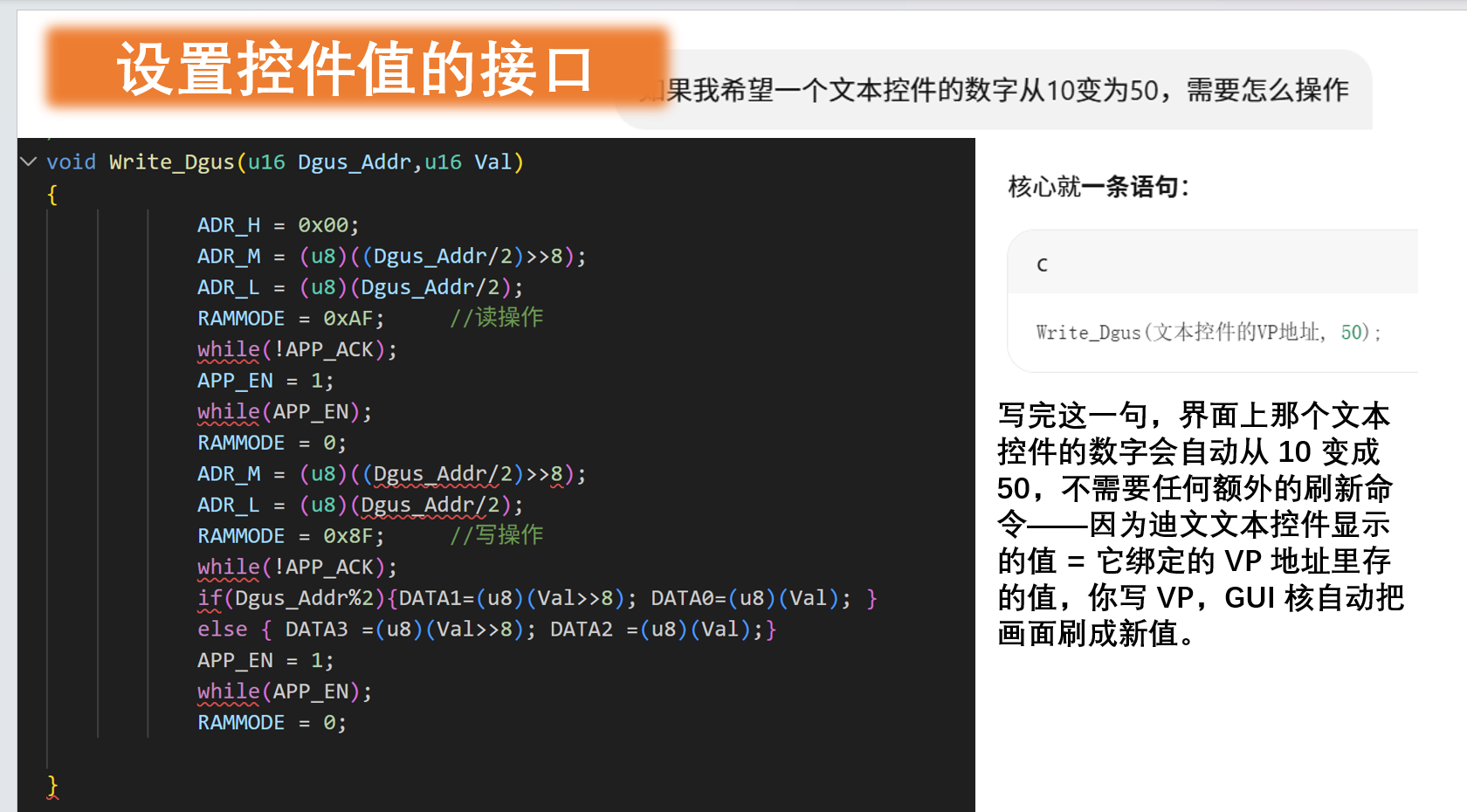

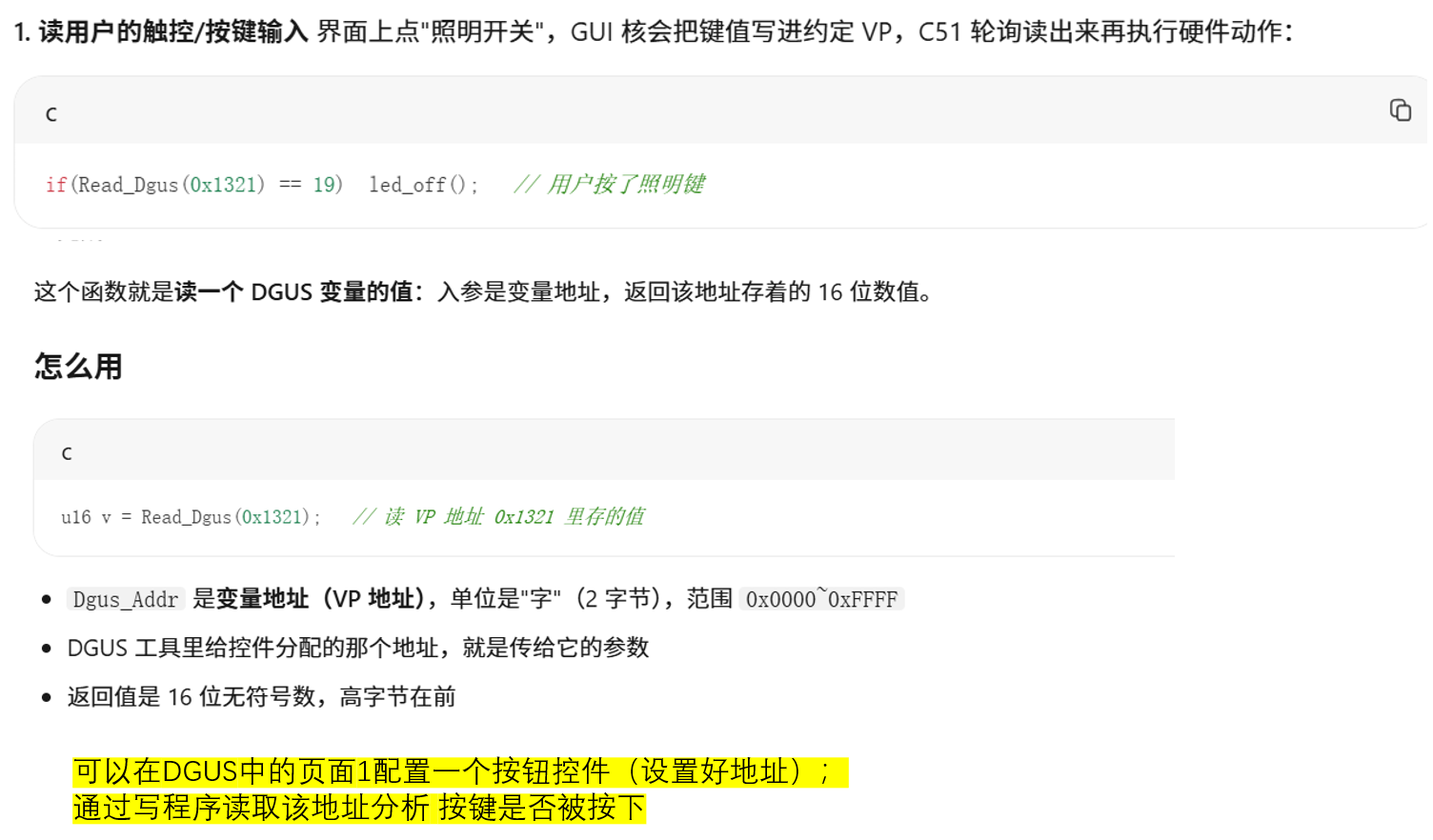

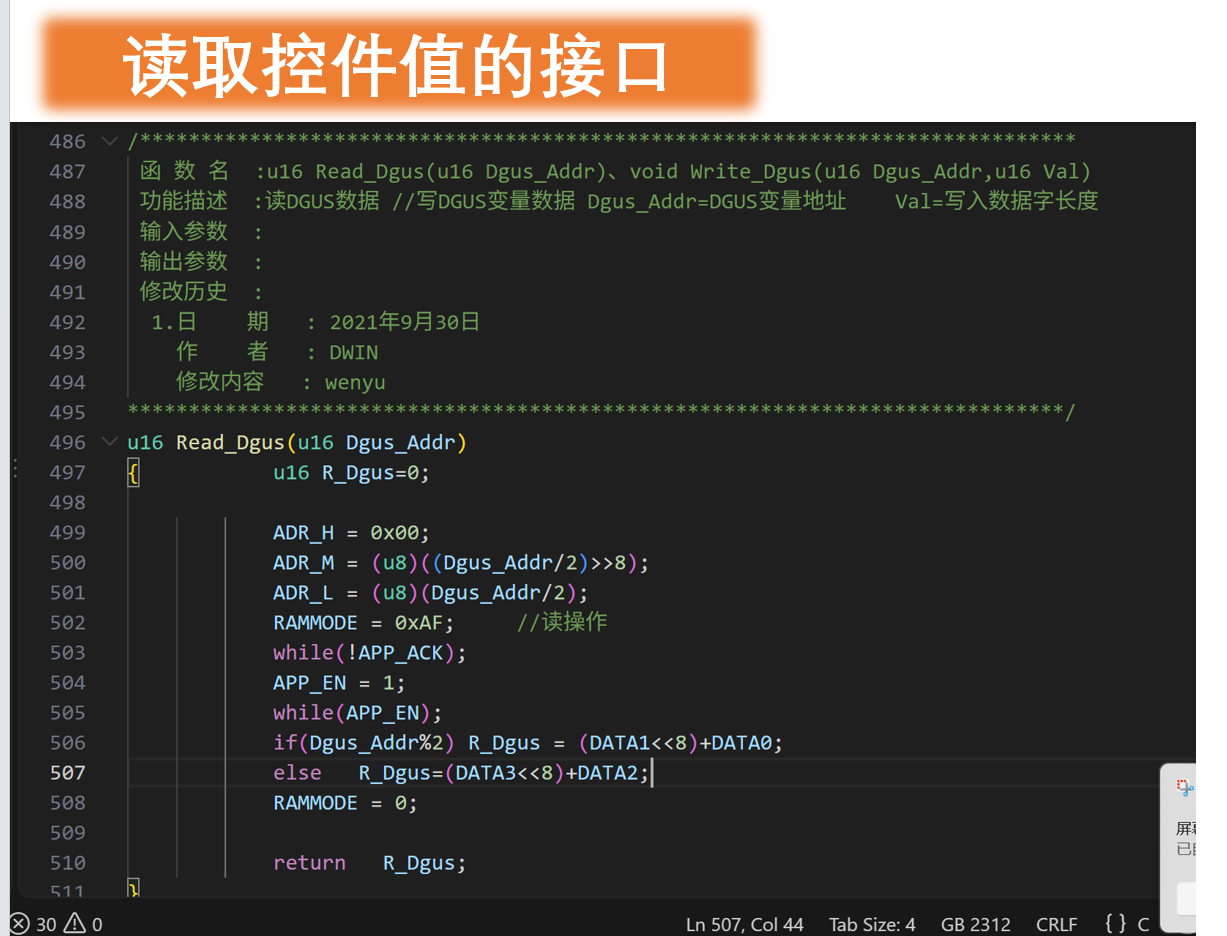

这个是本次使用的函数接口：
再补充以下其他的可能用到的接口：
C51内核常规函数接口调用实例
搭配这些接口和控件地址和开发者想要实现的业务逻辑（面向对象的设计），就可以完成C51内核相关的开发；
剩下的就是缺什么补什么，基本功能已跑通；
