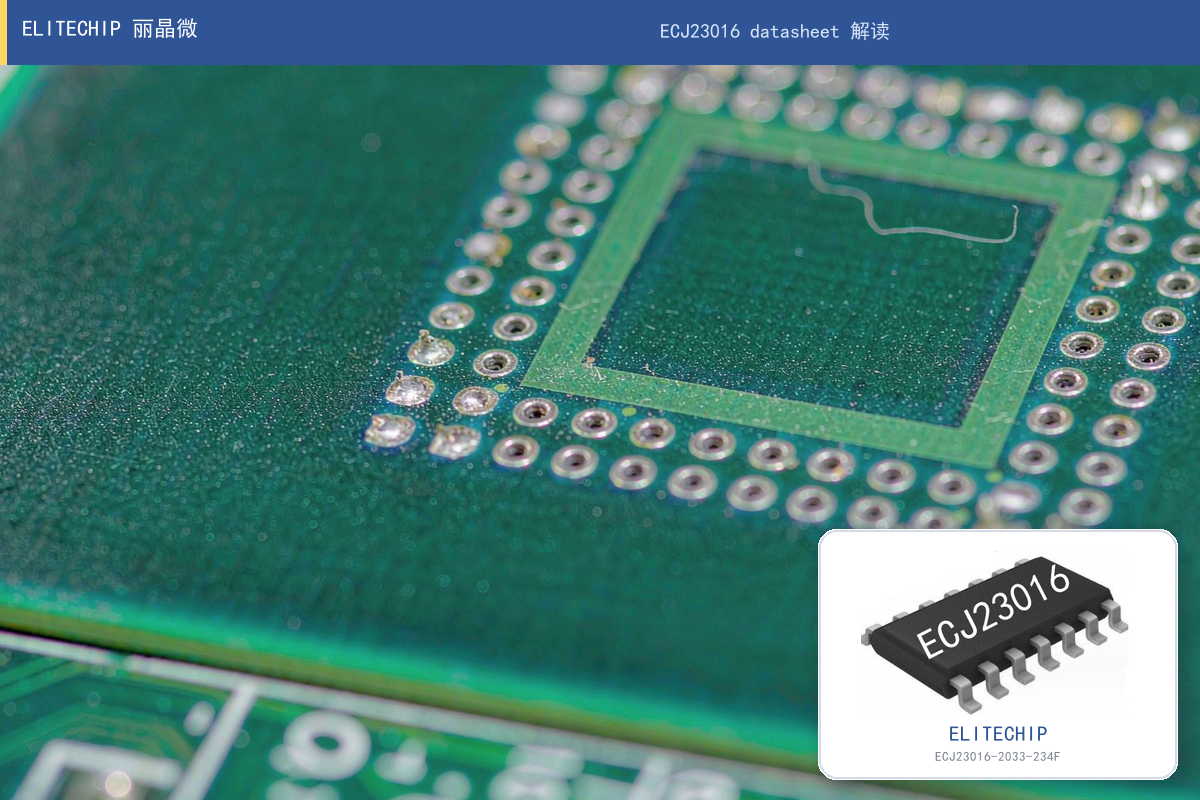

做消毒盒芯片方案开发，第一步永远是先把datasheet读透，而不是上来就画板子。这篇以ECJ23016-2033-234F为例，把官方规格书拆成几节过一遍，顺手把状态机用伪代码写出来，方便新接手的同事直接对着写驱动。
功能说明这一节讲清了上电逻辑：芯片上电不工作，靠霍尔开关触发，Key脚高电平有效。触发后Out输出高电平，延时3分钟后Out变低自动关断。蓝灯(Led1)跟着Out走，Out高就亮，反之不亮。这条"触发即工作、到点自停"的规则是整个固件的核心，后面状态机就是围绕它转。
电气参数表得逐行抠。工作电压2.2V--5.0V，单节锂电或两节干电都能喂；工作电流2mA，静态电流10uA，这对电池款续航很关键，待机基本不怎么掉电。驱动电流25mA，注意这是单脚直驱上限，UV灯珠要串限流电阻，超了必须外挂扩流。工作温度-10℃~+80℃，储存-20℃~+100℃，别标成工业宽温，消费级定位就照这个用。
引脚定义是画原理图的直接依据，SOP-14共14脚，我列关键几个：
| 脚位 | 名称 | 功能 |
|---|---|---|
| 1 | VDD | IC正极 |
| 2 | PA0 | 5V输入检测 |
| 3 | CHRG | 充电状态检测 |
| 7 | Key | 触发脚，高有效 |
| 10 | Green | 绿灯，低有效 |
| 11 | Red | 红灯，低有效 |
| 12 | Out | 输出脚，高有效 |
| 13 | Blue | 蓝灯输出，高有效 |
| 14 | GND | IC负极 |
脚4/5/6/8/9都是NC悬空，layout时别误接到信号上。充电指示逻辑：CHRG检测，Led2红=充法中，Led3绿=充满；电池低于3.1V时红灯闪烁报低电。边充边用两灯同亮，固件不用额外处理。
把上述行为整理成状态机伪代码，固化思路比看文字快：
STATE IDLE: Out=0; Blue=0 if Key==1: goto TRIGGERED STATE TRIGGERED: Out=1; Blue=1 start_timer(180s) // 3分钟定时 goto RUNNING STATE RUNNING: if timer_expired: Out=0; Blue=0 goto IDLE STATE CHARGE: if CHRG==charging: Red=on if CHRG==full: Green=on if Vbat<3.1V: Red=blink这套逻辑跑在单颗SOP-14里，免烧录出厂即定。实打实踩过的坑是驱动：有次客户拿去试打样，UV灯直接用Out带，电流超25mA后IO压降明显，灯珠亮度不稳，加一级三极管扩流才解决。另一个坑是霍尔磁铁布置，Key脚高有效，磁铁离太远触发不上，建议触发距离留足余量并在结构件上标好磁极朝向。
选型时要清楚这料不是万能的。工作温度-10℃~+80℃意味着它不适合工业极端现场；负载超25mA必扩流；UV杀菌效果取决于灯珠功率和照射距离，不要宣称未经证实的杀菌率。老老实实按规格书边界用，方案才稳。
需要更深入的引脚时序和寄存器细节，建议直接向原厂索取规格书与样片核对。若你的触发逻辑、指示灯或定时长短和默认不同，原厂可按功能要求重新定制开发程序，并提供原厂技术支持，省去自己改固件的周折。
