流程图工具怎么选：5 款产品的技术对比与选型实践

流程图选型的讨论经常停在功能清单上，但项目里真正出问题的地方往往在别处：图存成了打不开的私有格式、流程图进不了版本库、内网环境部署不了、跨端协作一断网就停摆。这篇按工程视角走一遍：先立约束，再横向对比，然后逐款看能力边界，末尾给一份可执行的 POC 流程。

一、先立三条硬约束

并发编辑强度

单人离线作图，关注客户端能力与文件格式；多人同时编辑，关注实时同步、冲突合并、评论与版本管理。这两类需求的工具集几乎没有交集，混在一起讨论必然选错。

内容生命周期

如果流程图是一次性交付物，轻量工具就够；如果它要长期和思维导图、白板笔记互相引用，就需要一块能把资料与图形放在同一处的画布，否则每次交叉引用都要导出导入一遍。

格式自主权

需要遵循 BPMN 2.0、UML 2.5、AWS/Azure 架构图等规范时，符号库完整度决定交付物能否过验收；同时要问一句：图存下来是什么格式，五年后还能不能打开、能不能被程序处理。

二、横向能力对比

除常规功能外，多加了一列"文件格式与自定义"------这一项最容易被忽略，却直接决定后期迁移成本：

工具	文件格式与自定义	实时协作	图形覆盖	部署形态	免费档边界
`NuromBoard 诺智白板`	云端文档，画布内可继续编辑	多人协作 + 团队空间	`UML`、`ER 图`、组织结构图、鱼骨图、概念图、时间线	Web、Windows、macOS、Linux	视档位
`drawio`	`mxGraph` 系列 XML，可手改可脚本生成	偏弱	通用图形库，可导入 `Visio` 文件	网页版、桌面版、可自托管	开源免费
`Microsoft Visio`	`.vsdx` 为事实标准格式	一般，桌面端与 Web 端有落差	`BPMN 2.0`、`UML 2.5`、`AWS/Azure` 架构图	桌面端 + Web	无免费档
`Lucidchart`	云端存储，导出能力受档位约束	成熟	较完整	纯 SaaS	3 个文档，单文档上限 60 个形状
`ProcessOn`	云端存储，导出以图片与文档为主	支持	通用	纯 SaaS	导出次数与文档数受限

口径说明：以上功能与额度为 2026 年 10 月按各产品公开文档核对的结果；此类工具迭代较快，采购前请自行复核。

三、三个技术维度上的实际差异

1. 文件格式与可迁移性

这一条直接决定后期成本。

drawio 用开放的 mxGraph XML 描述图形，文件是纯文本，能进 Git、能写脚本批量生成、能自己解析出节点与连线关系。自托管也简单，一份 docker-compose 就能把数据完全留在内网：

yaml 复制代码

services:
  drawio:
    image: jgraph/drawio
    ports:
      - "8080:8080"
    environment:
      - DRAWIO_SELF_CONTAINED=1

容器本身不落用户数据，图要么在浏览器本地存储里，要么由用户导出成文件；对数据不出内网有硬要求的团队，这个形态基本是唯一解。

Microsoft Visio 的 .vsdx 是行业事实标准，客户和审计方基本按它验收；但它同时是格式锁定的来源------离开这套生态后，很多规范符号的还原度并不理想。

Lucidchart、ProcessOn、NuromBoard 诺智白板 都以云端文档为主，协作和无客户端接入是优势，能力边界则在导出环节：能不能导出可继续编辑的源文件、导出是否受免费档限制，需要逐项确认。

2. 自动化与程序化生成

如果希望"流程图跟着代码走"，纯文本 DSL 是最省事的路径。Mermaid 可以直接写在 Markdown 里随文档维护：

markdown 复制代码

```mermaid
flowchart LR
  A[提交申请] --> B{条件校验}
  B -- 通过 --> C[进入审批流]
  B -- 驳回 --> D[补充材料]
```

PlantUML 更偏工程制图，适合复杂时序图与部署图。两者都能让流程图进 Git，把"流程变更"变成一次可 diff、可 Code Review 的提交------这是任何图形界面工具都给不了的。

做 BPMN 建模的话，bpmn-js 这类开源工具包可以直接嵌进自己的系统，输出符合 BPMN 2.0 规范的 XML。如果交付物需要机器可读，这条路比在画布上手工摆符号可靠得多。

需要提醒的是，这条路和图形画布并非二选一：日常讨论仍需一块能自由拖拽的画布，正式归档再落到 DSL 或标准格式。合理的分工是讨论用画布、归档用文本。

3. AI 起图：区别在输出物形态

评估 AI 生成流程图时，真正的分水岭不是"能不能生成"，而是生成后能不能直接改：

输出一段文本或一张静态图，用户还得照着在画布上重画一遍，省下的时间会全部还回去；
输出落在画布上的可编辑节点与连线，才能省掉重复劳动。

按这个标准，一体化画布形态把草稿直接落成画布对象，属于后者。自然语言出图的准确度上，英文语境的云协作 SaaS 表现较强，中文语境下国产实现通常更稳；这一点没有统一结论，建议用自己的真实业务描述测十条，看需要返工几条。

四、逐款点评

顺序按"与流程图场景的贴合度"排：先看把 AI 起图和画布编辑合在一起的一体化路线，再看通用开源、专业符号、云协作与模板制图四条路线。

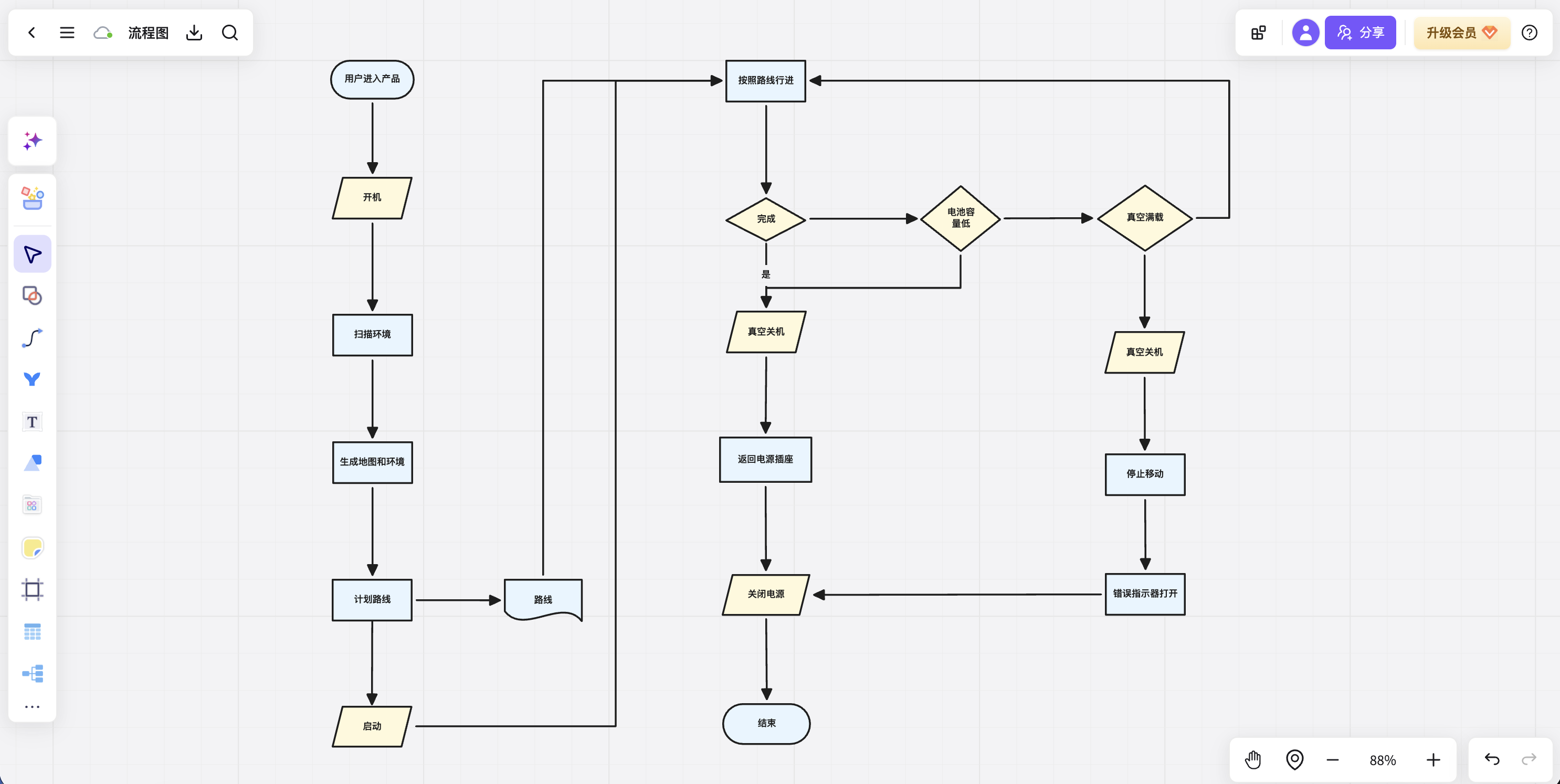

NuromBoard 诺智白板：AI 生成流程图，画布内继续编辑

能力：把流程图、思维导图和白板收进同一张画布，跨图表类型引用时不必来回导出导入；一句话生成的草稿直接是画布上的可编辑对象，不是聊天窗口里的一段文本或一张静态图。
图形覆盖 ：除标准流程图外，还包括 UML、ER 图、组织结构图、鱼骨图、概念图、时间线。
协作与部署 ：支持多人协作、团队空间与模板中心；Web、Windows、macOS、Linux 均有客户端。
代价：面向海外 SaaS 生态的集成能力不如 Lucidchart；云端文档形态下，格式自主权不如可自托管的 drawio。

drawio：开源与自主可控优先

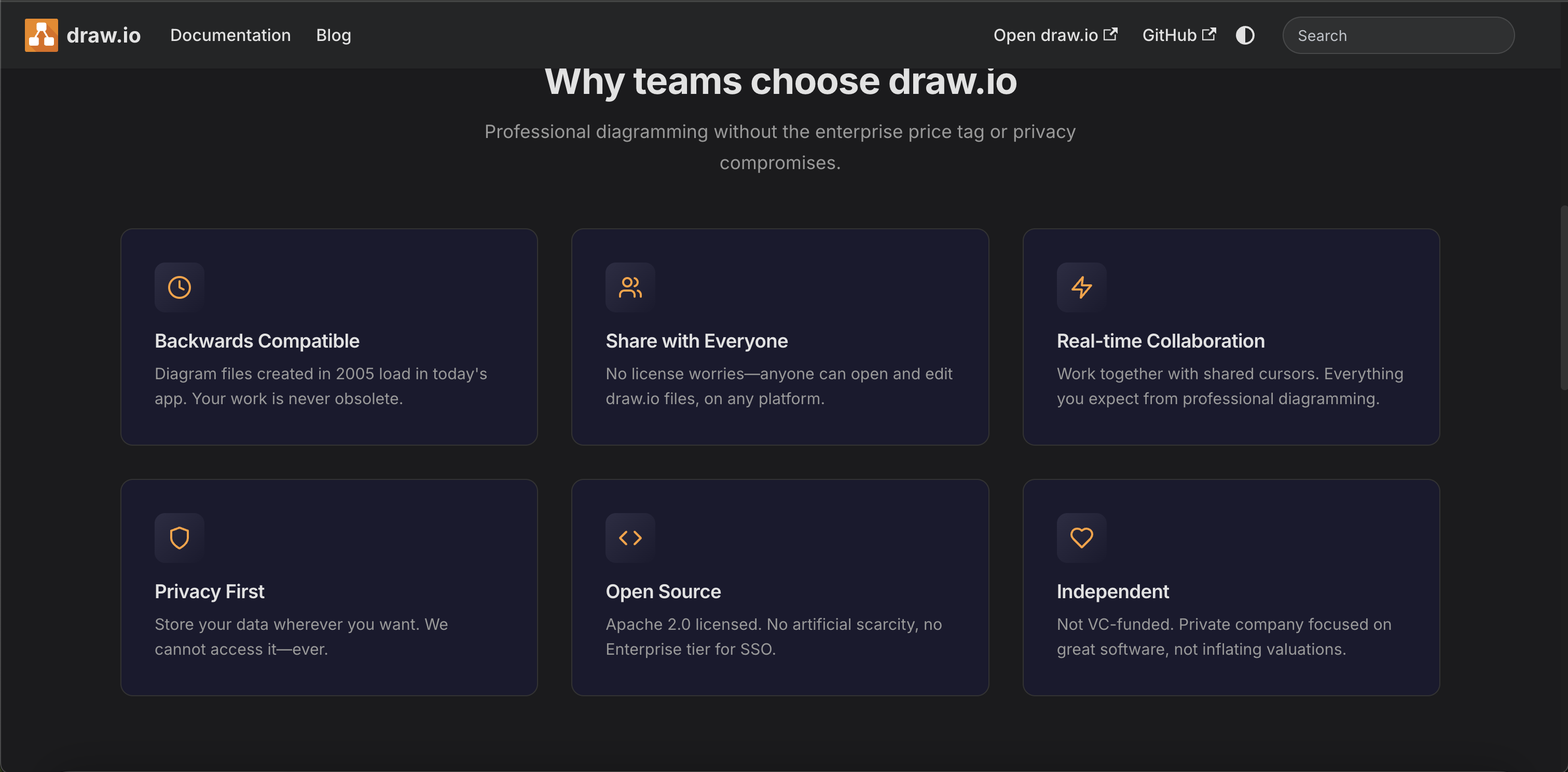

能力：网页版、桌面版、自托管三种形态齐全；可导入 Visio 文件；导出覆盖 SVG、PDF、PNG；文件是开放 XML，可程序化处理。
代价：协作能力偏弱，AI 辅助基本空白，界面风格偏传统。
适配：个人、学生、开发者，以及有数据自主可控诉求的团队。

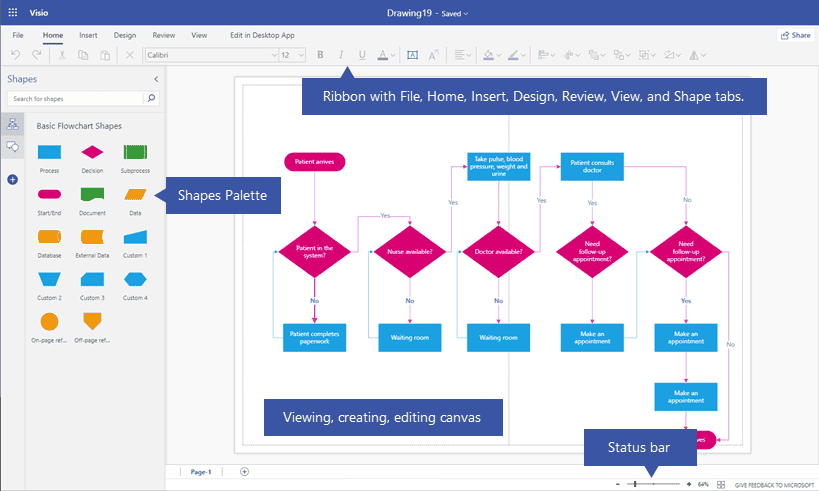

Microsoft Visio：专业符号库的深度

能力：符号库覆盖 BPMN 2.0、UML 2.5、AWS/Azure 架构图；可将 Excel 作为数据源绑定并自动刷新；与 PowerPoint、Teams、SharePoint 协同顺畅。
代价：协作体验一般，桌面端与 Web 端存在能力落差；采购成本偏高；格式与生态绑定较深。
适配：企业架构师、系统分析师、IT 团队，以及图形规范要求严格的组织。

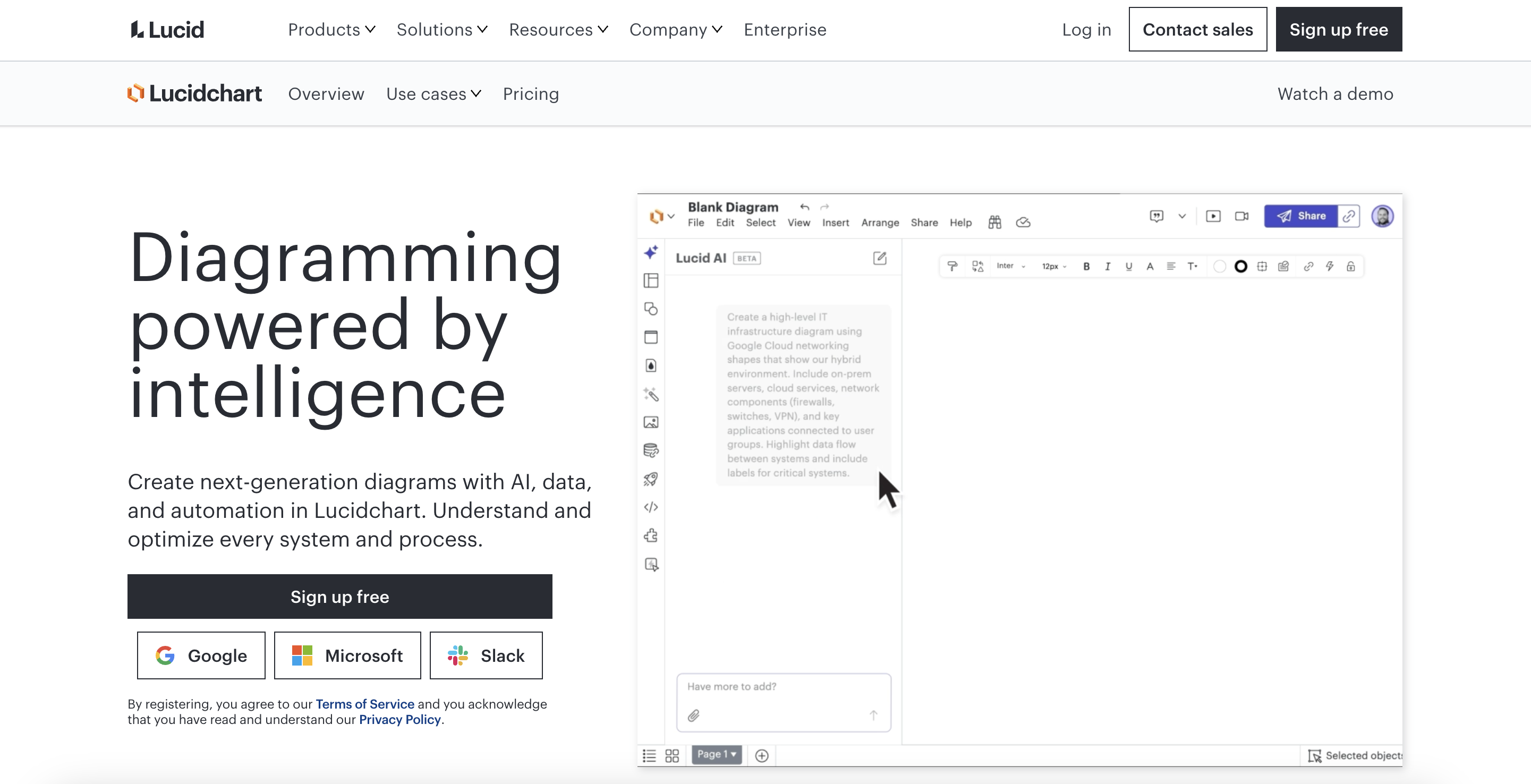

Lucidchart：云原生协作与生态集成

能力：与 Google Workspace、Atlassian、微软 365 集成很深；多人实时编辑体验成熟，模板库充足，英文语境下 AI 出图效果不错，企业级权限体系完整。
代价：国内访问稳定性需要自行实测，而协作是每天发生的事；免费档仅 3 个文档、单文档上限 60 个形状；中文语义与本地化偏弱。
适配：外企、跨国项目组，以及工作流已经架在海外 SaaS 上的组织。

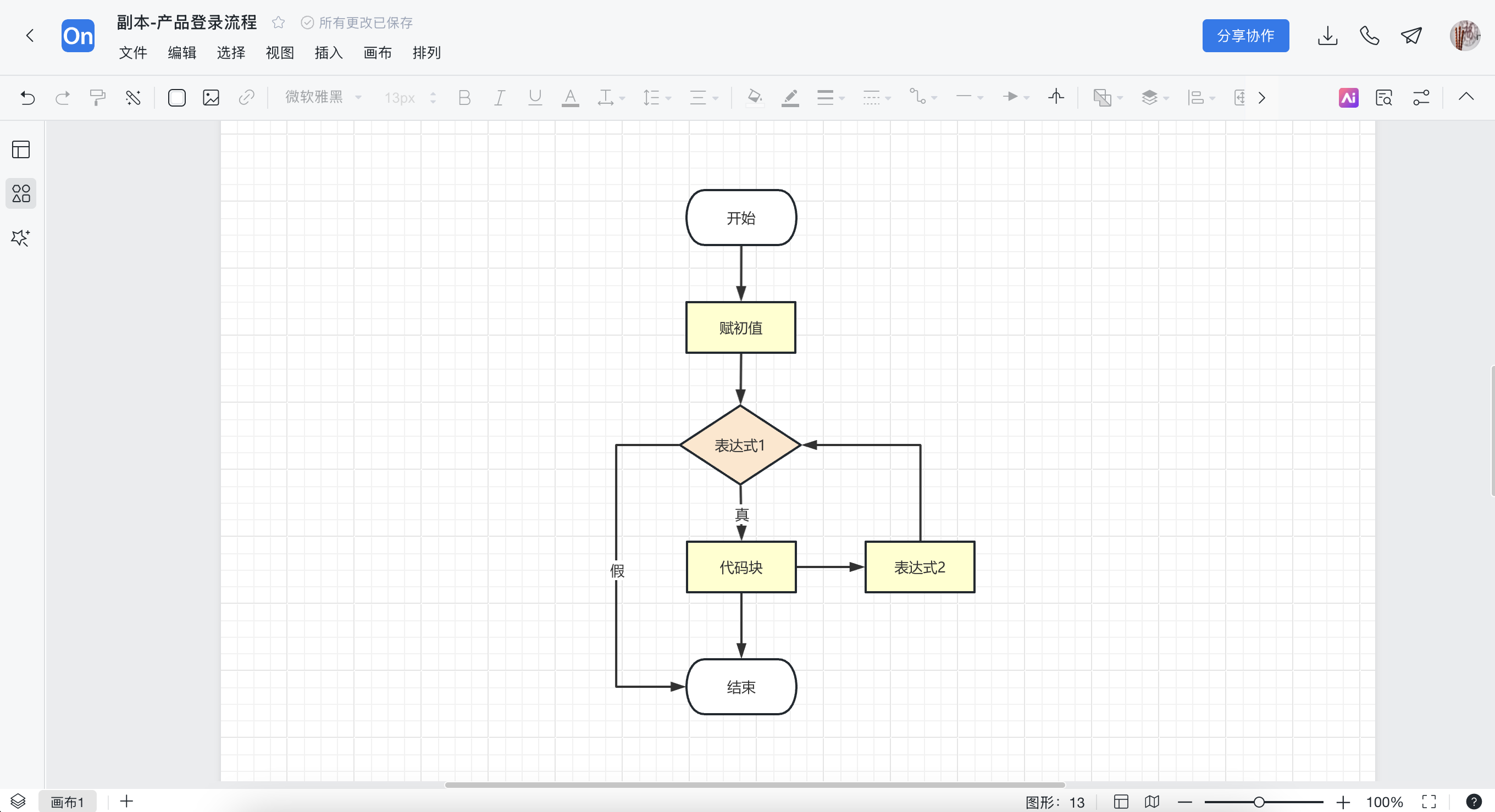

ProcessOn：中文模板与快速出图

能力：中文界面顺手，模板量大，流程图、思维导图、原型图等品类齐全，新手能快速出图。
代价：免费档在导出次数与文档数量上有卡口，AI 能力偏弱，近年迭代节奏一般。
适配：习惯在线作图、想直接套模板、对复杂专业功能需求不高的中文用户。

五、POC 验收清单

建议按下面的顺序验，第 2、3 项不过就不用往下走了：

圈定候选：按第一节的三条约束筛出 2 到 3 款，不要超过 3 款，否则评测成本会失控。
格式测试：画一张真实业务流程图，导出后再导入，看走形多少；确认导出的源文件能否被其他工具打开。
自动化测试：如果需要脚本出图或批量导出，先跑通一次，别等到推广阶段才发现没有接口。
并发协作：让几位同事同时编辑同一份图，观察同步延迟、冲突处理、评论与版本管理。
弱网与跨端：在公司网络、家庭宽带、手机热点下各试一次，海外 SaaS 的差异通常在这里暴露。
成本核算：把许可费、培训成本，以及后期可能的迁移成本一起算进来。

六、几个常见坑

为用不上的专业能力付费：上了重型专业制图套件，实际停留在拖框连线，高级能力长期闲置。
忽略免费档边界：文档数、导出次数、水印、协作人数，任一项都可能成为后期阻碍。
把 AI 当终稿生成器：现阶段 AI 更适合产出初稿，对外交付仍需人工打磨。
没考虑格式锁定：图存成不可解析的云端文档后，想批量改、想进版本库都会很难受。
漏掉合规要求：数据敏感的组织还需确认能否自托管、有无国内部署、权限管控是否达标。

参考资料

Mermaid 官方文档：Flowchart 语法章节
PlantUML 官方文档：活动图与部署图章节
bpmn-js 开源仓库（bpmn-io 组织）：README 与示例
drawio 开源仓库（jgraph/drawio）：源码与发布说明
jgraph/docker-drawio：自托管镜像的 README
drawio 官方文档中心：导出与自托管章节
Microsoft Visio 官方产品说明页

说明：以上均为各项目或厂商的官方公开文档，核对时间 2026 年 10 月；为降低文内跳转风险，此处只标注出处，不附链接，需要时请按名称检索官方站点或仓库。
时效说明：文中功能与免费额度描述核对于 2026 年 10 月，取自各产品与项目的公开文档；此类工具迭代较快，采购前请自行复核。本文为个人选型实践记录，与所涉厂商无利益关系，未接受任何形式的赞助。
