这是系列的第二篇 。上一篇我们把五类数据采集方式过了一遍；这一篇把其中的"遥操作录数"这条产线从头到尾走一遍：在 Isaac Sim / Isaac Lab 里用三种输入设备遥操作 Franka 机械臂完成"三块积木叠塔"，录制数据集，并跑通「数据检查 → 质量评估 → Mimic 增广 → 行为克隆训练」的完整闭环。

配套资源 ：本系列的全部文章、配套脚本与图表源码已开源：github.com/huangqiulon...

0. 一分钟速览

问题	结论
练手任务	IsaacContrib-Stack-Cube-Franka-IK-Rel（三块积木叠塔，蓝→红→绿）
用哪些设备	键盘（内置，零门槛）、Xbox 手柄、鼠标（视角控制）
数据产出	HDF5 演示集（robomimic 兼容，只保存成功演示）
一次练手要多久	约半天：录制 10 条 + 质检 + Mimic→BC 小规模闭环
最核心的一条纪律	失败立刻按 R 重开，不要在失败的尝试里"救回来"

1. 任务：为什么从"摞方块"开始

任务目标：桌面上有蓝、红、绿三块积木，把红块叠到蓝块上、绿块叠到红块上，叠成塔（从下到上：蓝 → 红 → 绿），随后松开夹爪并保持稳定------程序自动判定成功。

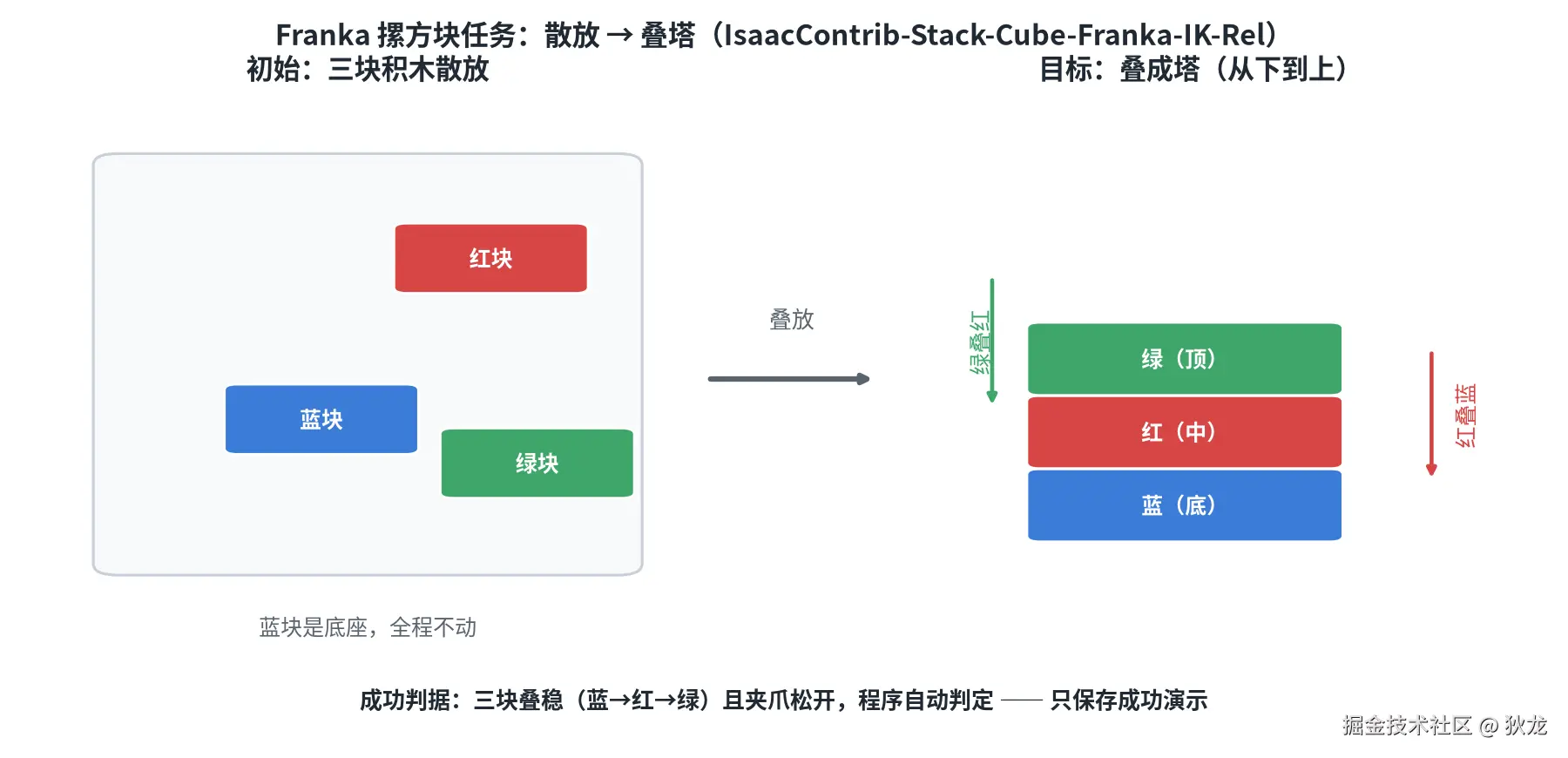

图 1：任务示意。蓝块是底座（全程不动），红块和绿块从散放位置搬上塔。

为什么它适合作为"遥操作第一课"：

理由	说明
动作语义通用	动作 = 末端相对位姿增量 + 夹爪开合（微分 IK），与 UMI 数据、Mimic 生成、下游训练全链路对齐
成功判据明确	三块叠稳 + 夹爪松开即成功，程序自动判定，只保存成功演示
单条演示短	熟练后 1030 秒一条；新手 13 分钟一条
无相机，运行轻	state 模式不渲染相机，8GB 显存轻松跑
下游原生支持	该任务是 Isaac Lab Mimic 的旗舰示例，标注、生成、BC 训练一键贯通

2. 开始之前：检查清单

• 按官方文档装好 Isaac Sim 与 Isaac Lab（见文末链接）；必须有图形界面（遥操作要在窗口里操作）；
• 下载版 Isaac Sim 的环境里，命令前先激活虚拟环境：cd isaaclab && source .venv/bin/activate；
• 跑之前看一眼 nvidia-smi：确认没有其它进程占着显卡（一次只跑一个 Isaac 进程）；
• 准备 5GB 以上磁盘余量（日志与数据集会持续增长）；
• 所有数据集统一放 ~/code/isaac/IsaacDataCollection/datasets/ 目录（先 mkdir -p ~/code/isaac/IsaacDataCollection/datasets）。

3. 设备：键盘、手柄与鼠标

3.1 键盘（内置，推荐先用它）

键盘是官方内置设备，零配置。键位按功能分为四组：

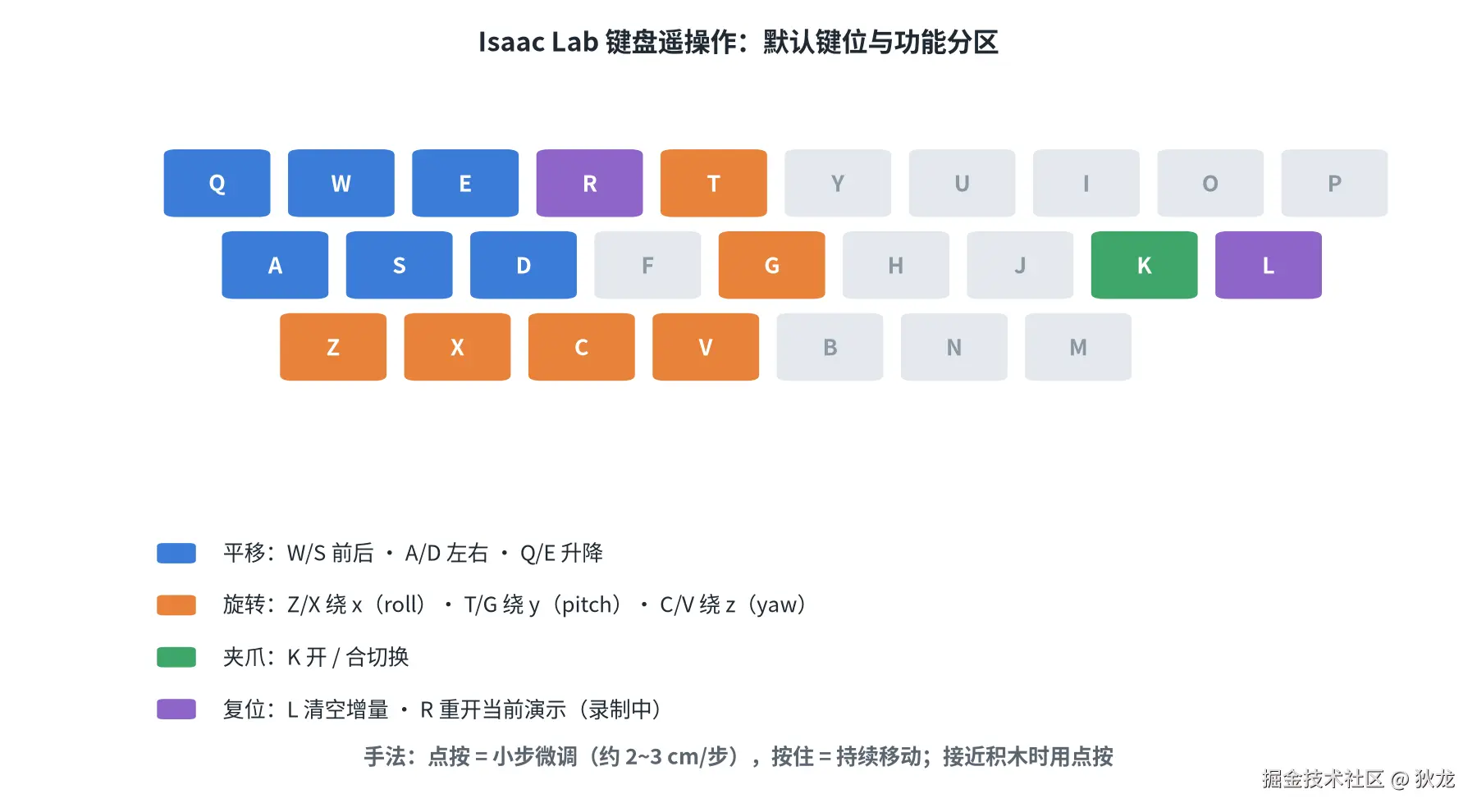

图 2：默认键位。蓝 = 平移，橙 = 旋转，绿 = 夹爪，紫 = 复位/重开。

键	作用	键	作用
W / S	末端前后（x）	Z / X	绕 x 旋转（roll）
A / D	末端左右（y）	T / G	绕 y 旋转（pitch）
Q / E	末端上下（z）	C / V	绕 z 旋转（yaw）
K	开 / 合夹爪	L	复位（清空当前增量）

录制时还有一个关键按键：R = 重开当前演示（本章第 4 节详细讲）。

手法要点：点按 = 小步微调（约 2~3 cm/步），按住 = 持续快速移动。接近积木时用点按，对准中心再合爪------这个节奏感直接决定数据质量。

3.2 Xbox 手柄

Isaac Lab 内置了 Xbox 手柄设备类（按键映射接近游戏习惯：左摇杆平移、右摇杆偏航、D-Pad 调整姿态、X 键开合夹爪），但官方录制脚本默认注册的设备只有键盘与 SpaceMouse ------若直接对 teleop record 指定手柄，会得到类似下面的报错：

--teleop_device=gamepad ... Built-in devices: keyboard, spacemouse.

要用手柄录制，需要在任务配置的 teleop_devices 里注册一个 gamepad 条目（常见做法是基于官方任务派生一个自定义任务变体，在配置里加上该设备）。注册后每次录制只换一条参数即可：

./isaaclab.sh teleop record \
  --task <你的自定义任务名> \
  --visualizer kit \
  --teleop_device gamepad \
  --num_demos 10 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_gamepad.hdf5

小提示：手柄没反应时，先点一下 Isaac Sim 窗口让它获得焦点；Linux 下用 ls /dev/input/js* 确认设备节点存在。

3.3 鼠标（视角控制）

鼠标不直接驱动机器人，而是控制观察视角------"左手键盘操作、右手鼠标看角度"是日常实操最常用的组合：

• 环绕视角 = 右键拖拽；平移视角 = 中键拖拽；缩放 = 滚轮；聚焦选中物体 = F。

3.4 设备怎么选

设备	上手速度	精度	适合
键盘	★★★（立刻）	中（离散步进）	首练、快速小批录制
Xbox 手柄	★★（需注册设备）	中高（连续模拟量）	流畅录制主力
SpaceMouse	★★（官方内置，Linux 需配置 udev 权限）	高	桌面精细操作
鼠标	★★★（辅助）	---	调视角，配合键盘使用

4. 录制：从热身到十条数据

4.1 热身（只操作、不保存）

./isaaclab.sh teleop run \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel \
  --visualizer kit --num_envs 1 \
  --teleop_device keyboard

先用 10 分钟熟悉手感：走一遍"接近红块 → 对准 → K 合爪 → 抬起 → 移到蓝块上方 → 放下 → K 开爪"，再叠绿块。先慢后快，熟练之前不要追求速度。

4.2 正式录制

./isaaclab.sh teleop record \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel \
  --visualizer kit \
  --teleop_device keyboard \
  --num_demos 10 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_keyboard.hdf5

一次会话的完整流转如下------失败与成功各有明确通路，不需要你记额外规则：

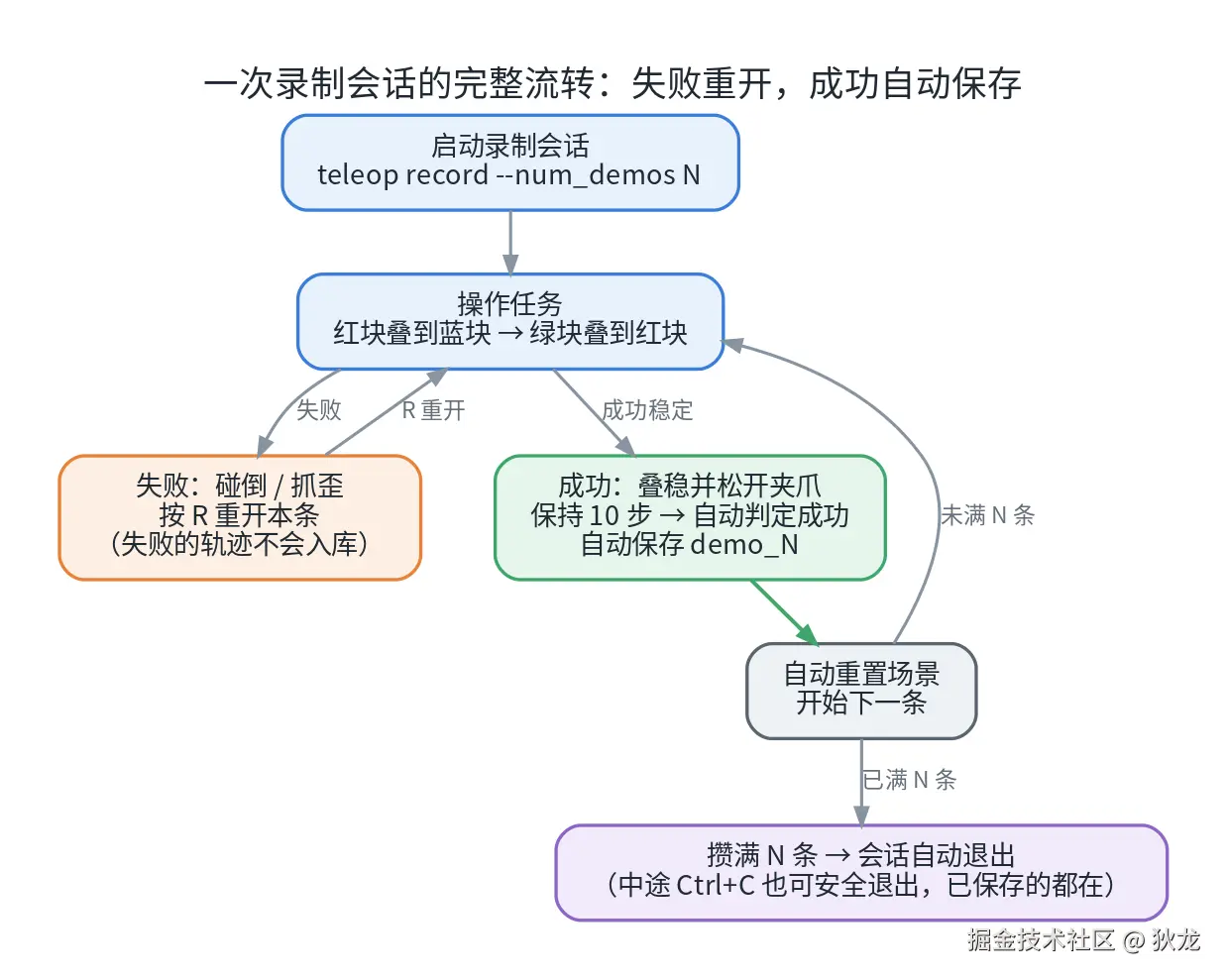

图 3：成功 → 自动保存并重置；失败 → 按 R 重开本条；攒满 N 条自动退出。

逐条演练：

1. 启动：等场景加载（几十秒），出现 Franka + 三块积木；
2. 第一条慢动作走一遍 ：红块叠到蓝块上 → K 开爪 → 抓绿块叠到红块上 → K 开爪并移开机械臂，稳定保持 2~3 秒 → 终端打印 Success condition met! Recording completed.，该条演示自动保存；
3. 自动进入下一条：环境重置，积木随机换位；
4. 失败了就按 R：积木碰倒/抓歪，按 R 重开本条------失败的尝试不会写进数据集；
5. 录满 10 条自动退出 ；中途想停就 Ctrl+C（正常收尾，已保存的演示都在）。

⚠️ 叠放顺序必须正确 ：成功判定要求 蓝（底）→ 红（中）→ 绿（顶）。顺序错了，任务永远不会判定成功------终端没有成功打印，数据集文件里也不会有演示。

4.3 录制纪律（决定数据质量）

• 失败立刻按 R，不要在失败尝试里"救回来"------救回来的轨迹动作杂乱，是典型的脏数据；
• 动作宁慢勿快、以点按为主；抓取前对准积木中心再合爪；
• 叠放顺序恒定：红叠蓝 → 绿叠红；
• 每录 5 条可以停下来用 replay 检查一遍（见下一节），再继续。

5. 数据检查与质量评估

5.1 第一层：回放验证

用刚录好的数据集回放------同一套物理下，动作序列应当能复现成功：

./isaaclab.sh teleop replay \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel \
  --visualizer kit --num_envs 1 \
  --reset_sim_buffer_each_episode \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_keyboard.hdf5

预期 10/10 条回放成功。个别失败属正常边界情况（该条录制时依赖了太多人类实时微调）------追求高质量时删掉重录即可。

5.2 第二层：数据"体检报告"

录制输出的 HDF5 里，每条演示都有丰富的数值指标可查。用 h5py 把关键指标过一遍：

import h5py

with h5py.File("/home/dillon/code/isaac/IsaacDataCollection/datasets/dataset_keyboard.hdf5", "r") as f:
    for k in f["data"]:                      # 逐条演示
        d = f["data"][k]
        actions = d["actions"][:]
        grip = actions[:, 6]
        toggles = int(((grip[1:] > 0) != (grip[:-1] > 0)).sum())  # 夹爪切换次数
        print(k, "步数:", len(actions), "夹爪切换:", toggles,
              "success:", bool(d.attrs["success"]))

指标怎么读（本任务的经验参考值）：

指标	含义	健康参考	异常信号
steps	单条演示步数	60~600（新手偏上限）	>1200 过长：失败未重开，混入试错
grip_toggles	夹爪开合次数	≥2（抓一次、放一次）	=0：根本没执行抓放流程
jerk	相邻步动作变化均值	越小越平滑	某条远大于其他：抖动明显，考虑重录
pos_move	末端行程累加	0.1~1.5 m	接近 0：动作没发出去
success	成功标记	全 True	出现 False = 异常

以实测的 3 条键盘演示为例，体检结果如下：

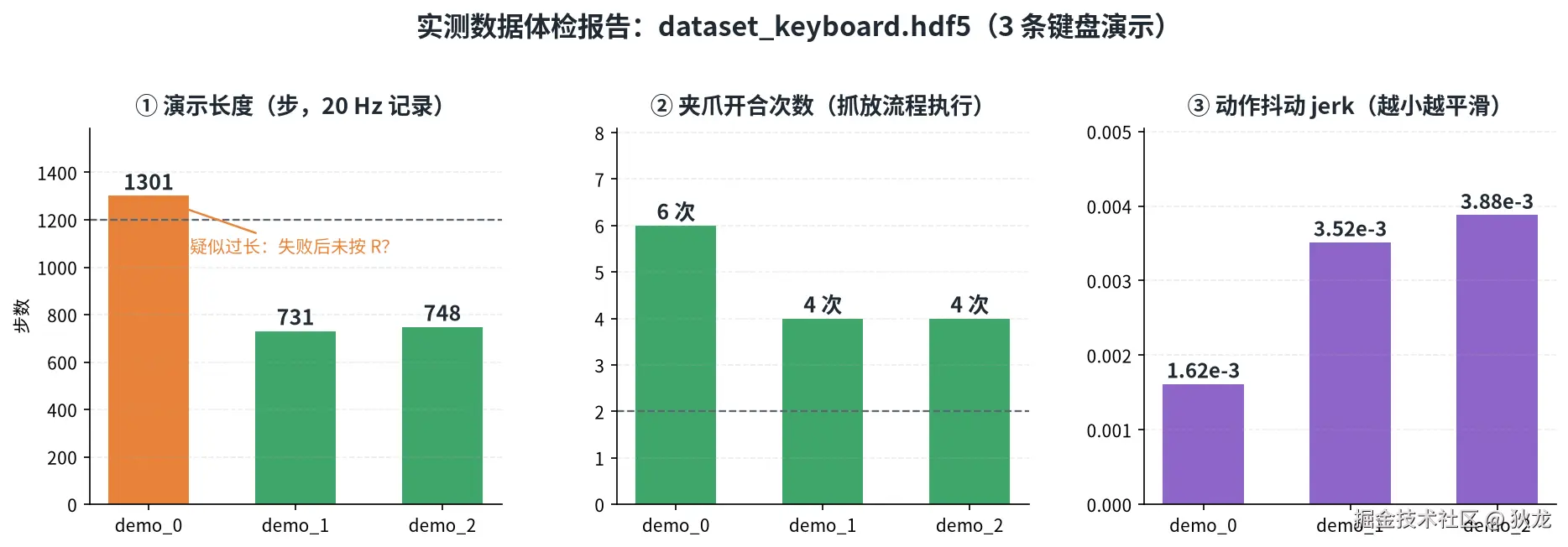

图 4：三条真实演示的体检：demo_0 长达 1301 步（疑似失败后未按 R，混入试错）；夹爪切换与抖动指标正常。

这张图也直观说明了"录制纪律"的价值：一条超长的演示，几乎总是"有故事"的------多半是失败后没有重开。

5.3 三级质量评估

从便宜到终极，数据质量有三道验证闸门：

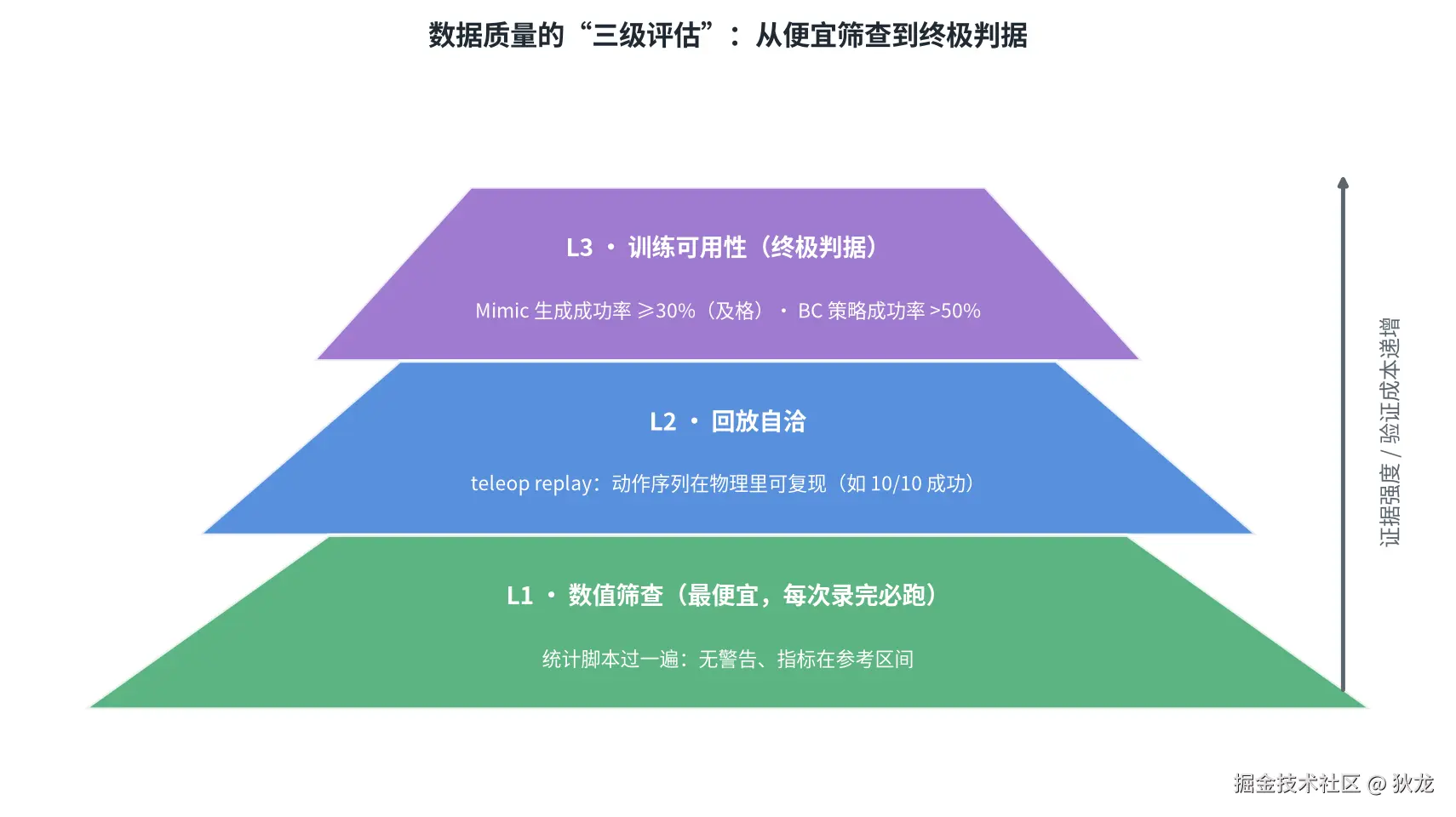

图 5：L1 数值筛查（秒级）→ L2 回放自洽（分钟级）→ L3 训练可用性（终极判据）。

• L1 数值筛查：上面的体检脚本，录完必跑；
• L2 回放自洽 ：teleop replay，看动作序列在物理里能否复现（如 10/10）；
• L3 训练可用性（终极）：把数据喂给下游------Mimic 生成成功率 ≥30% 算及格，BC 策略成功率 >50% 说明"数据真的能学到东西"。

6. 下游闭环：Mimic 增广 → BC 训练 → 成功率

用你录制的小数据集，可以立刻走完一条"数据→策略"的完整回路，全部小规模参数适配 8GB 显存：

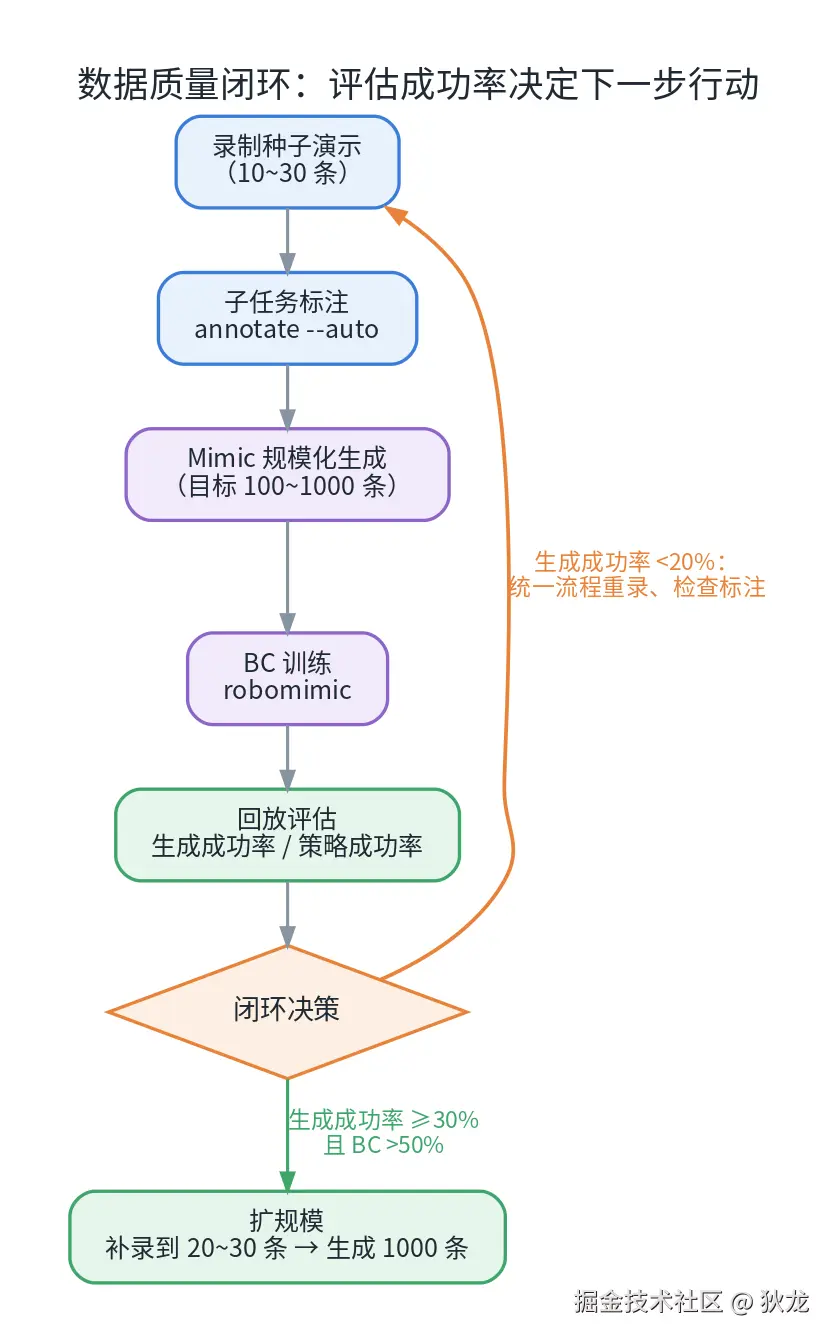

图 6：评估成功率决定下一步：低了回炉重录，达标就扩规模。

Step 1：子任务标注（约 2~5 分钟）

./isaaclab.sh -p scripts/imitation_learning/isaaclab_mimic/annotate_demos.py \
  --task Isaac-Stack-Cube-Franka-IK-Rel-Mimic-v0 \
  --visualizer kit --auto \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/dataset_keyboard.hdf5 \
  --output_file ~/code/isaac/IsaacDataCollection/datasets/annotated_kbd.hdf5

• 成功标志 ：终端打印 Exported 9 (out of 10) annotated episodes.（数字随数据变化）；
• 机制：标注过程会把每条演示逐帧回放一遍并收集子任务信号------因此它同时是一次回放验证：终判据没达成、或某个子任务信号从未触发的演示会被跳过；
• --auto 依赖演示遵循标准流程------这正是第 4 节强调"叠放顺序一致"的原因。

Step 2：规模化生成（先小后大）

# 小规模验证
./isaaclab.sh -p scripts/imitation_learning/isaaclab_mimic/generate_dataset.py \
  --visualizer kit --num_envs 16 --generation_num_trials 10 \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/annotated_kbd.hdf5 \
  --output_file ~/code/isaac/IsaacDataCollection/datasets/generated_kbd_small.hdf5

# 跑通后放大（8GB 显存建议 --num_envs 32~64）
./isaaclab.sh -p scripts/imitation_learning/isaaclab_mimic/generate_dataset.py \
  --num_envs 32 --generation_num_trials 100 \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/annotated_kbd.hdf5 \
  --output_file ~/code/isaac/IsaacDataCollection/datasets/generated_kbd_100.hdf5

• 生成成功率是本任务最直接的数据质量信号（官方参考：state 模式约 40%；种子和标注质量好可以更高）；
• 失败轨迹自动丢弃，只导出成功演示；
• 注意 --generation_num_trials 的语义：默认是**"目标成功条数"**（失败自动重试直到攒够），不是"尝试次数"；
• 一条实测参考：9 条种子演示、--num_envs 16、目标 10 条------10/10 成功，约 17 分钟。另有一次更大规模的实测：30 条种子 → 标注 29 条 → 自动生成 300 条完整演示（约 23.7 万帧）。

Step 3：行为克隆训练（约 10~30 分钟）

./isaaclab.sh -p scripts/imitation_learning/robomimic/train.py \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel \
  --algo bc \
  --dataset ~/code/isaac/IsaacDataCollection/datasets/generated_kbd_100.hdf5

训练日志与 checkpoint 在 logs/robomimic/...（终端会打印路径）。先用小数据集跑 20~50 epoch 验证链路即可。

Step 4：策略回放评估

./isaaclab.sh -p scripts/imitation_learning/robomimic/play.py \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel \
  --visualizer kit --num_rollouts 20 \
  --checkpoint <训练输出目录>/models/model_xxx.pth

终端输出 20 次回放的成功率。可以多试几个 checkpoint（不同训练阶段差异可能很大）。

Step 5：闭环决策

观察	判断	行动
生成成功率 ≥30%，BC 成功率 >50%	数据链路有效 ✅	扩规模：补录到 20~30 条 → 生成 1000 条 → 完整训练
生成成功率 <20%	种子演示结构混乱	回第 4 节统一流程重录；检查标注边界
BC 成功率 <20%	数据量不足或覆盖单一	补采多样化演示（换方位、换路径）；增加生成条数

数据管理建议：原始 / 标注 / 生成文件分名存放（dataset_* / annotated_* / generated_*），每次重录换新文件名------录制器打开同名文件会直接覆盖。

7. 常见坑（实测提醒）

现象	原因	解决
报错 Downloaded Isaac Sim packages cannot be combined with a Python virtual environment	虚拟环境不是基于 Isaac Sim 自带 Python 建的	按官方安装文档重建环境
手柄指定后报错 Built-in devices: keyboard, spacemouse	官方录制脚本未注册 gamepad	在任务配置里注册 gamepad 条目（见 3.2）
键盘/手柄按了没反应	焦点在终端	点击 Isaac 窗口再操作
退出后演示条数少于 --num_demos	只导出成功演示；或中途 Ctrl+C	属正常行为，继续录制即可
同名数据集被覆盖	录制器 w 模式打开同名文件	每次换新文件名
Success condition met 后按 R 没反应	成功触发后的短暂保护窗口	等自动重置（终端有提示）
生成阶段显存不足（OOM）	--num_envs 太大	降到 16~32（8GB 级显卡）
replay 失败个别条	该条依赖人类实时修正	重录该条（放慢、规划好路径）

8. 预计耗时与小结

阶段	首次耗时参考
热身熟悉设备	30~60 分钟
录制 10 条	3060 分钟（新手单条 13 分钟）
回放 + 体检	15 分钟
标注 + 小规模生成	10~20 分钟
BC 训练 + 回放评估	20~40 分钟
合计	约半天

小结三句话：

• 录数据 = 一种可以练习的手艺：手势节奏、失败重开、顺序一致，三条纪律决定数据上限；
• 检查有梯度：数值体检（秒级）→ 回放（分钟级）→ 训练闭环（终极），每一步都便宜且有效；
• 小数据也能闭环：10 条种子就足以跑通"录制 → 增广 → 训练 → 评估"全流程，之后的一切只是规模问题。

系列导航：

• （一）数据采集方法总览：五类采集方式（遥操作、动捕、UMI、EGO、仿真生成）的原理、数据格式与上手路径；
• （三）Isaac Sim 仿真遥操采集与真机采集对比：两条数据路线放在一起逐项对照；
• （四）HDF5 格式详解：数据集结构、可视化与数据处理实战。

项目仓库（开源） ：github.com/huangqiulon... ------ 全部文章、配套脚本与图表源码。

参考资料

• Isaac Sim 官方页 · Isaac Lab 官方文档
• Isaac Lab 模仿学习与遥操作文档（teleop_imitation）
• robomimic 数据集规范

---

本文实测数据来自 Isaac Sim 6.1 + Isaac Lab 3.0 环境（单卡 RTX 4070 Laptop 8GB）：键盘/手柄录制、回放、Mimic 生成等均为真实运行结果。
