Diliverycar（第一次跑主文件）

本次最重要的成果：成功恢复了之前缺失的激光雷达TF坐标变换，使AMCL能够输出位姿，RViz重新正常显示地图和激光扫描。

但完整比赛尚未跑通，小车在前往识别板一时向右偏移并碰撞显示屏，随后人工停止。

一、这次一共打开了哪些终端？

小车端：4个 PowerShell SSH 终端

每新开一个窗口，首先连接小车：

复制代码

ssh EPRobot@172.20.10.2

终端1：ROS Master

复制代码

roscore

作用：启动 ROS 主节点，负责系统中节点之间的注册和通信。

终端2：底盘与传感器

复制代码

source ~/robot_ws/devel/setup.bash
roslaunch eprobot_start EPRobot_start.launch

作用：启动 EPRobot 基础驱动和传感器相关功能。

终端3：定位与导航

复制代码

source ~/robot_ws/devel/setup.bash
roslaunch robot_navigation robot_race_init.launch

作用：启动地图、AMCL、move_base、TEB局部规划器及相关导航功能。

终端4：调试与比赛程序

本次先用它排查 TF、激光雷达和 AMCL，最后启动比赛主程序。

复制代码

source ~/robot_ws/devel/setup.bash
cd ~/robot_ws/src/pharmacy_pkg/scripts
python smart_pharmacy2.py

Ubuntu端：1个终端

Ubuntu/car中启动 RViz，不单独启动 roscore：

复制代码

source /opt/ros/melodic/setup.bash

unset ROS_HOSTNAME
export ROS_IP=172.20.10.5
export ROS_MASTER_URI=http://172.20.10.2:11311

rviz

注意，本次 Ubuntu 虚拟机中没有找到：

复制代码

~/robot_ws/devel/setup.bash

因此直接使用 ROS Melodic 安装目录的环境配置，并通过 rviz 启动，不再调用不存在的 navigation_rviz.launch。

二、Ubuntu虚拟机卡死、黑屏问题

1. 遇到的问题

最开始 Ubuntu(car) 虚拟机卡顿严重，甚至出现黑屏。

查看 VMware 配置发现：

内存：4GB
处理器核心：1
虚拟机处于挂起状态

另外，虚拟机画面曾出现：

复制代码

A stop job is running for Unattended Upgrades Shutdown

这提示 Ubuntu 在某次关机过程中等待自动更新服务结束。

因此，卡顿不一定完全由内存不足造成。

2. 本次调整

查看 Windows 任务管理器发现电脑有16GB运行内存。

最后把 Ubuntu(car) 改为：

配置	调整前	调整后
RAM	4GB	6GB（6144MB）
CPU核心	1核	4核
硬盘	20GB	不变
网络	VMnet0	不变

重新启动后，Ubuntu成功进入桌面，RViz也能够正常打开。

结论：本次通过调整资源并重新启动恢复了Ubuntu，但不能证明原先黑屏完全由内存不足导致。

三、RViz地图配置：具体 Add 了什么？

这次没有使用现成的 RViz launch 文件，而是直接运行：

复制代码

rviz

打开后，在 RViz 的左侧 Displays 面板设置：

Global Options → Fixed Frame → map

然后配置以下显示项。

RViz显示项	Topic或设置	作用
Grid	默认	显示坐标网格
Map	`/map`	显示比赛场地地图
LaserScan（`（topic里）`	`/scan`	显示激光雷达扫描
PoseArray（display type里）	`/particlecloud`	显示AMCL粒子分布
TF（display type里）	默认	显示机器人各坐标系
Path（display type里）	选择实际导航路径话题	显示规划路径

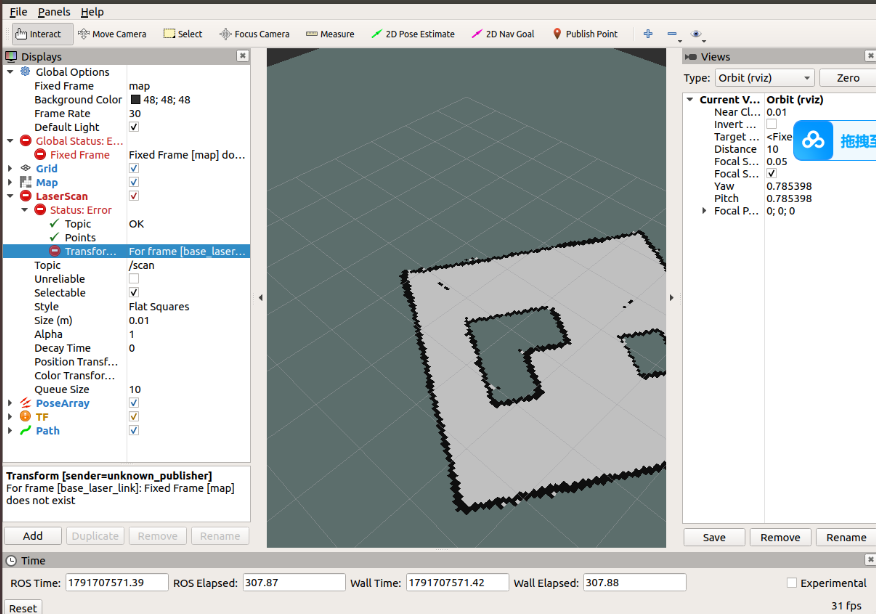

RViz颜色报错

最初出现：

复制代码

Global Status: Error
Fixed Frame [map] does not exist

以及：

复制代码

LaserScan Status: Error
For frame [base_laser_link]:
Fixed Frame [map] does not exist

这说明当时无法完成激光雷达到地图坐标系的转换。

后来通过修复 TF，最终截图显示：

Global Status：OK
Fixed Frame：OK
LaserScan：OK
地图正常显示
雷达轮廓基本与地图边框吻合

这是本次最明显的修复成果。

四、！！！最核心的故障：TF坐标变换缺失

1. 一开始查出了什么？

在小车第四个终端输入：

复制代码

rosrun tf tf_echo map base_footprint

最初返回：

复制代码

"map" passed to lookupTransform
argument target_frame does not exist.

检查激光雷达坐标：

复制代码

rosrun tf tf_echo base_footprint base_laser_link

也报：

复制代码

"base_laser_link" passed to lookupTransform
argument source_frame does not exist.

这时 ROS 实际只识别到：

复制代码

odom
 └── base_footprint

也就是说，ROS能够获得小车的里程计关系，但不知道激光雷达相对于小车主体的位置。

这会妨碍 AMCL 使用激光扫描进行定位。

2. 我们怎样一步步定位原因？

先检查 AMCL：

复制代码

rosnode list | grep amcl
rosservice list | grep static_map
rostopic list | grep -E '^/map$|^/amcl_pose$|^/particlecloud$'

发现相关节点、服务和话题均存在。

再查地图：

复制代码

rostopic echo -n 1 /map/info

得到：

复制代码

resolution: 0.05
width: 384
height: 384
origin:
  x: -10.0
  y: -10.0

地图存在且有数据。

然后查激光：

复制代码

rostopic hz /scan_filtered

得到约：

复制代码

average rate: 10.0

再查消息坐标系：

复制代码

rostopic echo -n 1 /scan_filtered/header

得到：

复制代码

frame_id: "base_laser_link"

说明激光数据正常发布，但相应TF坐标系缺失。

接着查询：

复制代码

rosnode info /amcl
rosparam get /amcl/tf_broadcast

确认 AMCL 订阅 /map、/scan_filtered，且 tf_broadcast 为 true。

因此排查重点转向 TF 发布配置。

3. 找到了哪个启动文件？

查看：

复制代码

roscd eprobot_start
find . -name "*.launch"

以及：

复制代码

roscd robot_navigation
find . -name "*.launch"

再搜索 TF 相关配置。

最终在已有启动文件中找到：

robot_lidar.launch：

复制代码

<node pkg="tf"
      type="static_transform_publisher"
      name="base_to_link"
      args="0.08 0 0 0 0 0 base_footprint base_link 20" />

还有 robot_race_init.launch 中的雷达变换：

复制代码

<node pkg="tf"
      type="static_transform_publisher"
      name="base_to_laser"
      args="0.05 0 0.11 0 0 0 base_link base_laser_link 100"/>

同时发现若干其他静态变换配置被 XML 注释包围，没有生效。

查询正在运行的节点，未找到预期的 base_to_link、base_to_laser、base_to_gyro。

所以最直接的问题是：本次运行环境没有提供这两段必需的静态坐标变换。至于原启动文件为什么未成功提供它们，还需要以后检查启动条件或节点退出日志。

4. 最终怎么修好的？

我们没有修改启动文件，而是临时手动运行了两条命令。

恢复 base_footprint → base_link：

复制代码

rosrun tf static_transform_publisher 0.08 0 0 0 0 0 base_footprint base_link 20 > /tmp/tf_link.log 2>&1 &

恢复 base_link → base_laser_link：

复制代码

rosrun tf static_transform_publisher 0.05 0 0.11 0 0 0 base_link base_laser_link 100 > /tmp/tf_laser.log 2>&1 &

其中：

0.08 表示小车主体沿X方向相对于底盘参考点偏移0.08m。
0.05 表示雷达沿X方向相对于主体偏移0.05m。
0.11 表示雷达沿Z方向相对于主体偏移0.11m。
& 表示在后台运行。

再次执行：

复制代码

rosrun tf tf_echo base_footprint base_laser_link

得到：

复制代码

Translation: [0.130, 0.000, 0.110]
Rotation: Quaternion [0.000, 0.000, 0.000, 1.000]

符合：

\ $0.08+0.05=0.13\\text{ m} \\$

这证明两段静态TF已经成功连通。

但是注意，这只是临时恢复。下次重新启动小车或相关进程后，仍可能需要重新发布；长期应修复原有 launch 文件，避免重复TF发布。

五、AMCL定位恢复过程

恢复激光 TF 后，回到 Ubuntu 的 RViz。

使用：

2D Pose Estimate

在地图上的实际 START 起点位置设置小车初始位姿，箭头朝向与车头一致。

随后再次检查：

复制代码

rostopic echo -n 1 /amcl_pose

这次终于有了定位数据：

复制代码

position:
  x: 1.3530485
  y: 1.3353472

orientation:
  z: 0.5861939
  w: 0.8101707

再运行：

复制代码

rosrun tf tf_echo map base_footprint

最初短暂出现时间外推警告：

复制代码

Lookup would require extrapolation into the past.

但随后连续输出：

复制代码

Translation: [1.353, 1.335, 0.000]
Rotation in RPY (degree):
[0.000, -0.000, 71.775]

说明全局定位变换链已经建立。

最终 TF 结构：

复制代码

map
 └── odom
      └── base_footprint
           └── base_link
                └── base_laser_link

当前估计位姿与原始起点对比

数据	原程序起点	本次AMCL
X	1.323 m	1.353 m
Y	1.268 m	1.335 m
朝向	约67.9°	约71.8°

位置相差约7.4cm、角度相差约3.9°。

所以从数值上看，AMCL估计位置接近之前保存的起点。

但是这并不意味着定位足够精确，因为当时位姿协方差仍然偏大，而且后续实际导航发生了碰撞。

六、正式启动比赛程序

完成 TF 和 RViz 检查后，进入小车第四个终端。

执行：

复制代码

source ~/robot_ws/devel/setup.bash
cd ~/robot_ws/src/pharmacy_pkg/scripts

先查看：

复制代码

ls -lh smart_pharmacy2.py pharmacy_extensions.py

本次看到：

复制代码

pharmacy_extensions.py  29K
smart_pharmacy2.py      31K

再确认没有旧的比赛进程：

复制代码

pgrep -af 'smart_pharmacy2.py'

没有输出。

最后执行：

复制代码

python smart_pharmacy2.py

本次比赛主程序的预期流程

从START起点出发，导航到识别板一
读取四个候选二维码，过滤干扰任务
按照任务依次前往A/B/C取样
到达识别板二并进行OCR识别
前往对应的1～4号化验窗口
完成配送核验，返回起点

不过本次实际只运行了第一个阶段。

新版程序与旧版的区别

最开始给我的旧版使用里程计控制直行约79cm。

本次最新版已经更改为：

复制代码

planner_client = DynamicClient('/move_base/TebLocalPlannerROS', timeout=5.0)planner_client.update_configuration({'xy_goal_tolerance': 0.03})

随后通过 move_base 导航到识别板一。

smart_pharmacy2.py

目标坐标为：

复制代码

Board1 target:
x = 1.7549
y = 1.9838
position tolerance = 0.03m

因此当前依靠 AMCL、全局规划、TEB局部规划和底盘控制共同完成第一段运动，而不是旧版的固定速度直行。

七、本次运行失败：小车向右跑偏并撞到显示屏

1. 现场实际现象

启动比赛主程序后，小车没有按预期安全到达识别板一，而是向右偏移并碰撞显示屏。

因此人工按下 Ctrl+C 停止程序。

终端随后显示：

复制代码

Goal failed with state: 2

以及：

复制代码

Competition stopped; manual inspection required:
Navigation failed: board1

其中 state: 2 对应 ROS actionlib 的 PREEMPTED 状态，表示目标被取消或抢占。

因为它出现在人工中断之后，所以不能将这条日志直接当作碰撞原因。

另外还出现：

复制代码

Round exception: service call failed

这发生在中断后的故障处理阶段，也不能据此认定它导致了撞墙。

2. 目前怀疑的原因

怀疑方向	具体问题
AMCL	定位不稳定、起点朝向估计误差
TEB	局部路径规划或转向参数不合适
local_costmap	未正确检测显示屏障碍物
里程计/IMU	轮速、姿态或传感器融合误差
TF	雷达TF虽然连通，但真实安装参数尚未完全核实
底盘	左右轮实际速度不同，控制指令执行偏差

目前还不能证明是 AMCL 粒子数量造成的，因此不应直接通过增加粒子数量解决撞墙。

下一阶段的首要目标应是安全验证定位、避障与转向控制，不能在未排除原因前再次完整自动运行。

九、裁判软件与 TCP 连接问题

本次比赛主程序还一直报：

复制代码

Judge TCP reconnect: timed out

后来你打开 Smart 裁判软件，发现：

TCP裁判服务器监听端口：8888。
界面列出了本机网络地址 192.168.55.1、192.168.61.1。
小车当前在 172.20.10.2。

最新版 pharmacy_extensions.py 的裁判发送器会读取 ROS 参数中的裁判服务器IP和端口，并建立 TCP 连接。

pharmacy_extensions.py

因此，下次比赛建议先启动裁判软件并确认正确的网络地址和端口，再启动小车比赛主程序。

但是不能仅凭裁判软件已打开就认为连接成功，还需要检查小车能否访问裁判软件实际监听的网络接口。

这条TCP超时与本次撞墙属于两个不同问题。

十、本次调试结果总表

项目	结果
小车SSH连接	已成功
ROS Master	已启动
底盘与传感器	已启动
Ubuntu黑屏	已恢复
虚拟机资源	调整为6GB、4核
RViz地图	正常显示
激光雷达数据	约10Hz
激光TF缺失	已临时修复
AMCL位姿输出	已恢复
`map → odom`	已恢复
裁判TCP通信	尚未验证成功
识别板一导航	发生碰撞，未完成
二维码识别	本次未到达该阶段
A/B/C取样	未开始
化验区配送	未开始
返回起点	未执行

最后总结

这次最大的成果不是跑通比赛，而是成功恢复了ROS的TF与AMCL定位链路，并把问题缩小到了真正的导航和底盘控制层。

我们已经解决了"雷达有数据但ROS不知道雷达在哪里"的问题；现在要解决的是"ROS认为小车应该怎么走，为什么实体小车却向右撞到了显示屏"。

下一阶段应以最新版 robot_navigation 配置为基础，检查 AMCL定位精度、TEB局部规划、costmap避障，以及底盘对速度指令的执行情况。
