前言

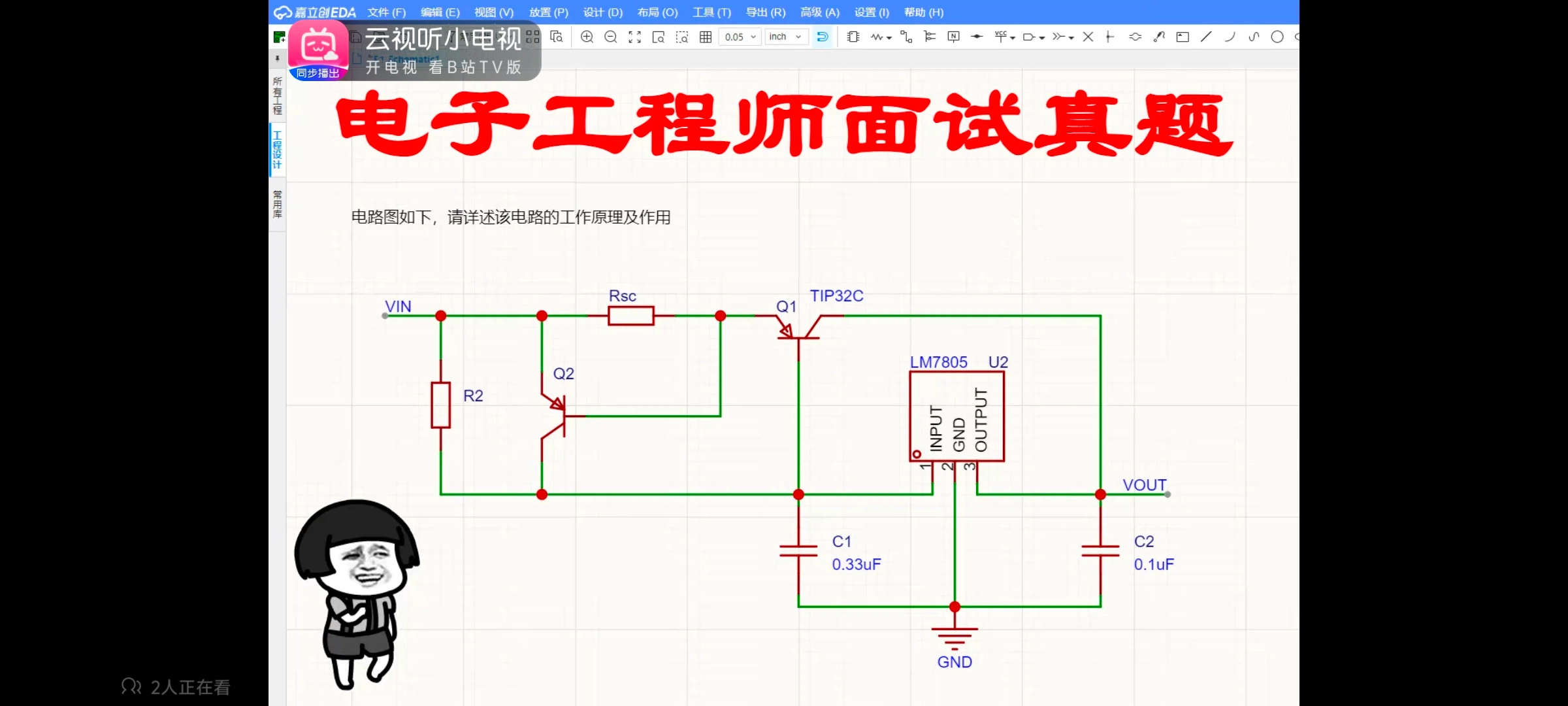

LM7805 是硬件面试必考经典三端线性稳压器。原生 LM7805 输出电流有限（常规最大 1A 左右），当负载需要更大输出电流时，就需要外接功率管扩流。 这个电路是7805 外接 PNP 功率管 TIP32C 实现输出扩流，同时增加三极管 Q2 + 采样电阻 Rsc 构成限流保护，属于模拟电源面试高频大题，面试官很喜欢让手写原理、讲保护逻辑。
器件说明
- U2：LM7805，固定 5V 线性稳压器
- Q1：TIP32C，PNP 功率三极管，扩流管
- Q2：NPN 小信号三极管，过流检测管
- Rsc：电流采样电阻
- C1、C2：输入、输出电容，稳压器补偿电容
- R2：Q2 基极偏置电阻
整体电路作用
- 扩流：利用 PNP 功率管 TIP32C 分担大部分负载电流，突破 LM7805 本身输出电流上限，提升整体电源带载能力。
- 过流 / 短路保护：采样电阻 Rsc 实时检测输出电流，当电流超标，Q2 动作，拉低 Q1 基极，限制最大输出电流，保护功率管 Q1 和 LM7805，防止短路烧毁。
- 输出电压仍然由 LM7805 决定，稳定输出
VOUT=5V。
正常工作原理（负载电流不大，无过流）
VIN 输入电压，一路送入 LM7805 的输入引脚；另一路经过 Rsc 到 PNP 管 Q1（TIP32C）的发射极。 PNP 管 Q1 的基极接到 LM7805 的输入端，发射极电位高于基极，Q1 导通。
- 负载小电流：电流主要由 LM7805 直接供给。
- 负载大电流：大部分负载电流从 VIN → Rsc → Q1 发射极→集电极，直接流到输出 VOUT；只有小部分电流流入 LM7805 的输入，给 7805 芯片自身供电。
Q1 相当于并联在 7805 输入输出之间的功率旁路，分担大电流，实现扩流。 Rsc 上压降很小，不足以打开 Q2，Q2 处于截止状态，保护电路不动作。
过流保护原理（负载短路 / 过载）
输出电流 Iout 流过采样电阻 Rsc，产生压降：\(V_{Rsc}=I_{out} \times R_{sc}\)
- 当输出电流超过阈值：Rsc 上电压达到 NPN 三极管 Q2 的开启电压（约 0.7V），Q2 导通。
- Q2 导通后，Q2 的集电极电位被拉低，也就是 Q1（PNP）的基极电位被抬高。
- PNP 管 Veb = Ve - Vb，Vb 升高 → Veb 减小，Q1 的基极驱动减弱，Q1 的导通程度下降，限制流过 Q1 的电流。
- 最终把最大输出电流钳位在：\(I_{limit}≈0.7V/R_{sc}\)
即使 VOUT 对地短路，电流也被限制在设定值，不会无限飙升，保护 Q1 功率管和 7805 芯片。
💡 限流计算公式：\(I_{max}≈\frac{V_{be(Q2)}}{R_{sc}}=\frac{0.7V}{R_{sc}}\) 举例：Rsc=0.7Ω，则最大限流≈1A；Rsc=0.35Ω，最大限流≈2A。
电容 C1、C2 作用
- C1（0.33μF）：LM7805 输入电容，抑制输入引线电感带来的自激振荡，改善输入瞬态响应。
- C2（0.1μF）：输出电容，改善负载瞬态，抑制输出高频噪声，防止稳压器振荡。
面试高频追问（面试官最爱问）
1. 为什么选用 PNP 管 TIP32C 做扩流，而不是 NPN？
TIP32C 是 PNP，发射极接 VIN 输入高压侧，集电极接到输出 VOUT，电流从发射极流向集电极，从输入侧旁路大电流到输出，这个拓扑最适合 78 系列正电源扩流。 如果用 NPN 扩流，一般放在输出低端，电路结构不一样。
2. R2 是干嘛的？
R2 是 Q2 的基极下拉电阻。正常工作时，Q2 基极电流通过 R2 回到 VIN，保证 Q2 可靠截止；消除漏电流，防止 Q2 误触发。
3. 这个保护是恒流限流还是折返限流？
恒流限流（截流型保护）。短路后电流维持在设定最大值，不会降低。对比折返式限流，这个电路结构简单，缺点是短路时功率管发热更大。
4. 这个电路的输出电压是多少？
VOUT=5V。扩流管只是旁路电流，稳压核心仍然是 LM7805，稳压值不变。
5. 扩流电路有什么缺点？
- 线性电源本身效率低，压差越大发热越严重；
- 恒流保护，短路时 Q1 功耗大，散热设计要求高；
- 输入输出压差必须满足 LM7805 的 dropout 压差要求。
