MIG IP核对DDR3的输出时序分析记录

这篇博客主要分析一下复位的时候MIG IP核都对DDR3干了些什么。

首先大家可以着重关注RAS#、CAS#、WE#这三个信号，只有当这三个引脚同时被拉低时BA $2:0$ 上的信号才会被DDR3判定为MR命令。

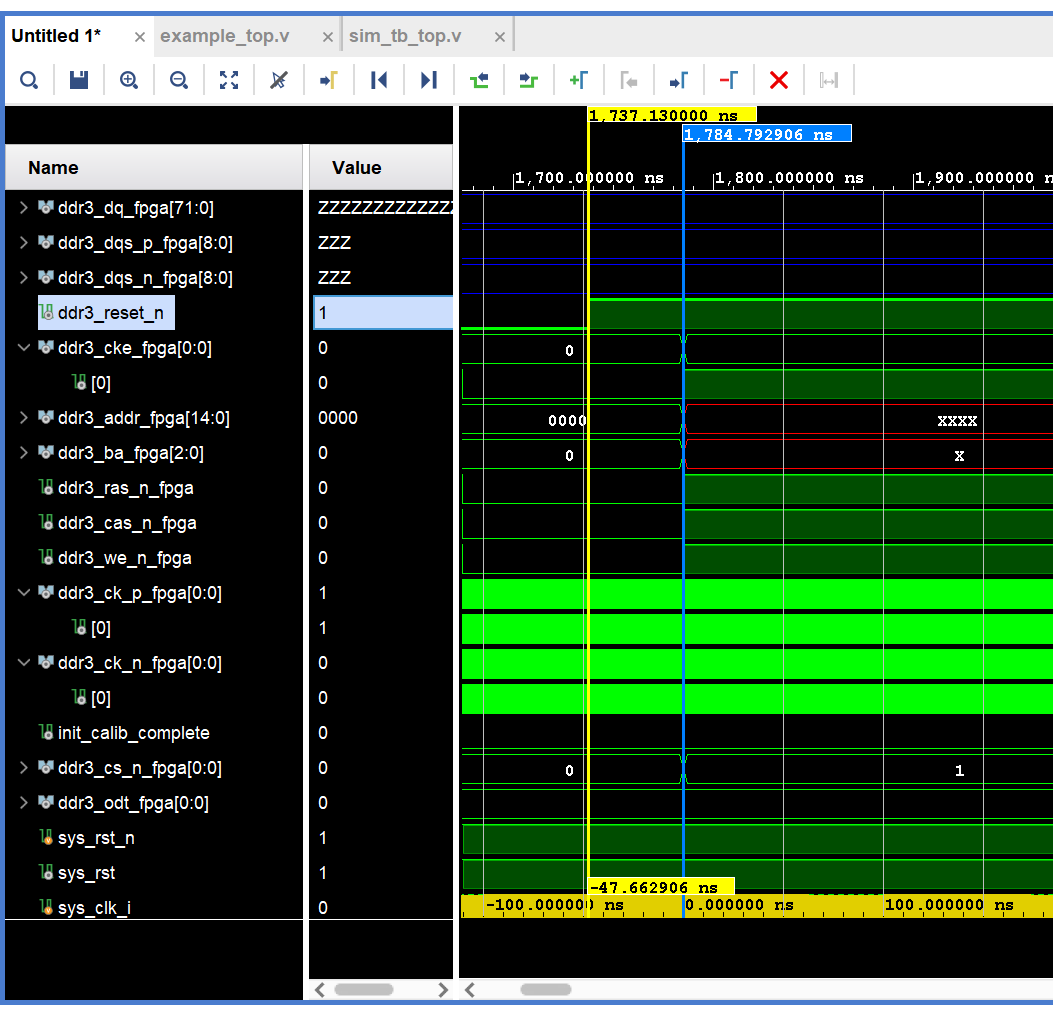

第一步：上电后RESET先拉低，期间CKE也拉低，当RESET拉高后过一段时间CKE再拉高。

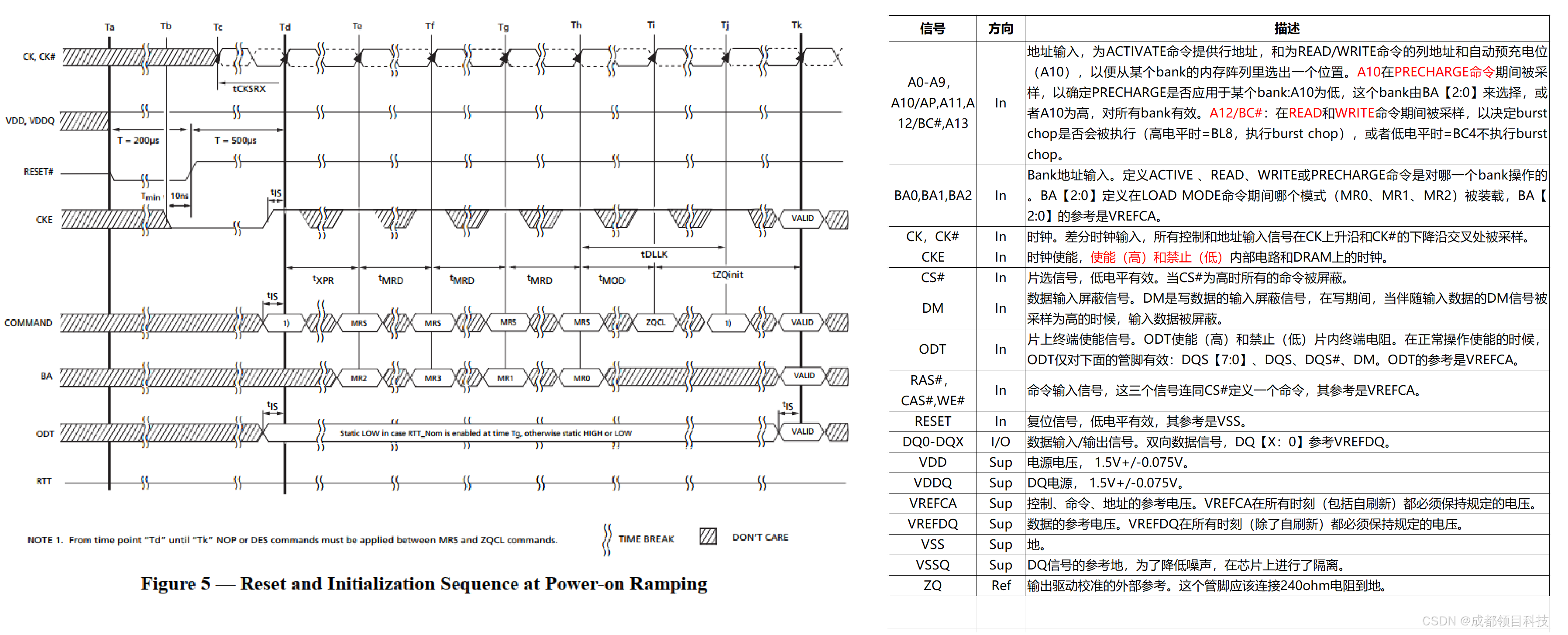

上电后RESET#信号需要保持低电平200us,CKE需要在RESET#拉高之前被拉低，且最少维持10ns; 在RESET#被拉高之后，需要等待一段时间后CKE才能被拉高。在这段时间内，DRAM会开始内部初始化；

在CKE拉高之前，时钟（CK、CK#）必须开始且稳定至少10ns或5个tCK，此外在这个期间必须标记一个NOP或Deselect命令。在RESET#拉高之后当CKE拉高，CKE就必须持续拉高至初始化过程结束；在CKE拉高之后，在发送第一个MRS命令之前，需要等待tXPR;

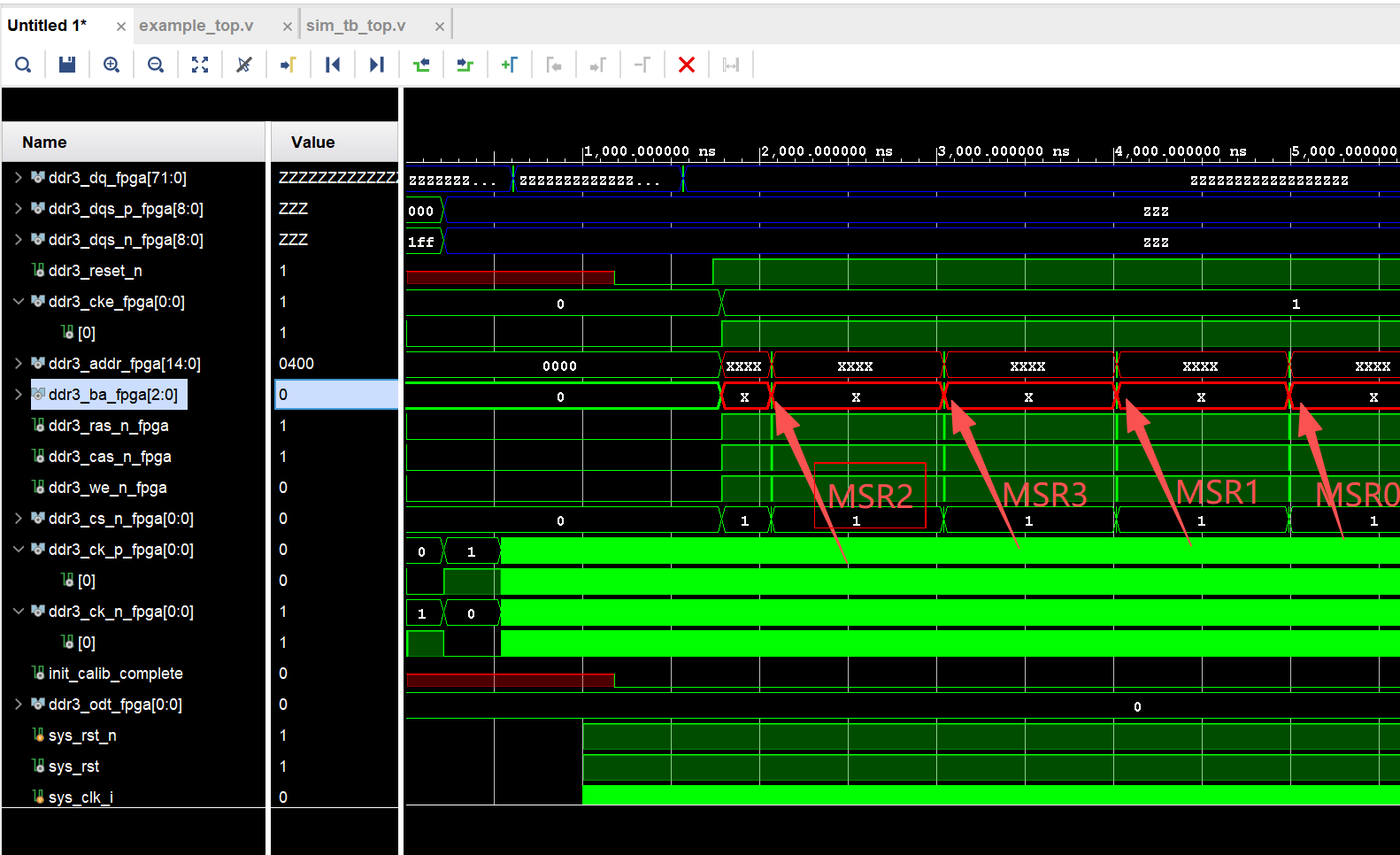

第二步：通过BA引脚向DDR3发送MR指令。

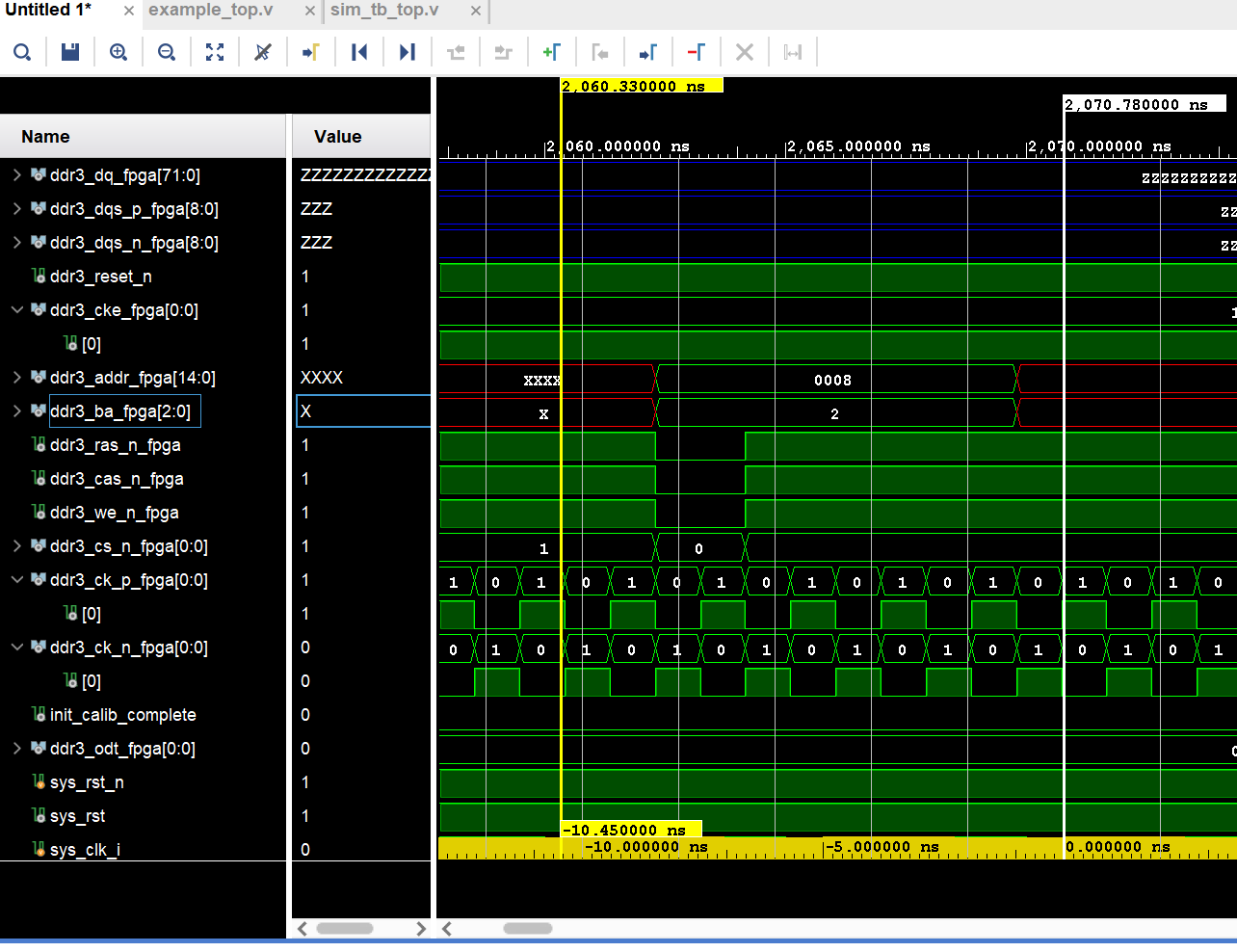

当CS#、RAS#、CAS#、WE#四个引脚全部拉低时，BA上的数据才会被DDR3识别为MR（Mode Register Set模式寄存器配置指令）指令。指令发送的先后顺序为MSR2、MSR3、MSR1、MSR0，分别对应BA $2:0$ 分别等于2'b010、2'b011、2'b001、2'b000（也就是对应的二进制数）。与此同时地址线上的数据（图中0x0008就是要写入MSR2寄存器中的数据）

MSR2配置时地址线14bit对应：

|----|----|----|----|----|---|---|---|---|---|---|---|---|---|---|
| 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 保留 ||||| RTT_WR： Dynamic On Die Termination during Write 写操作期间的片内终端阻抗 ||| 保留 |||| CWL： CAS Write Latency CAS延迟 |||

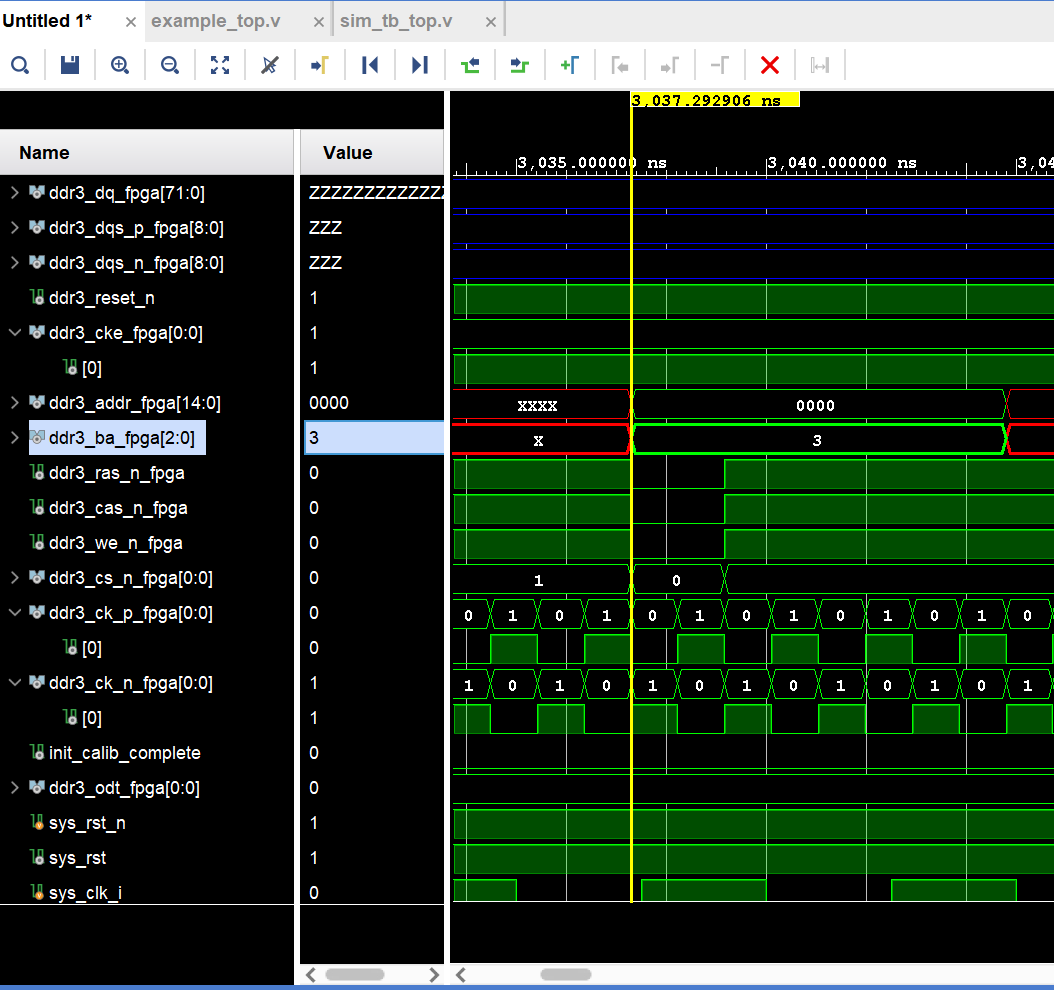

MSR3配置时地址线14bit对应：

|----|----|----|----|----|---|---|---|---|---|---|---|------------|-------|-----|
| 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 保留 |||||||||||| MPR Enable | MPR位置 | MPR |

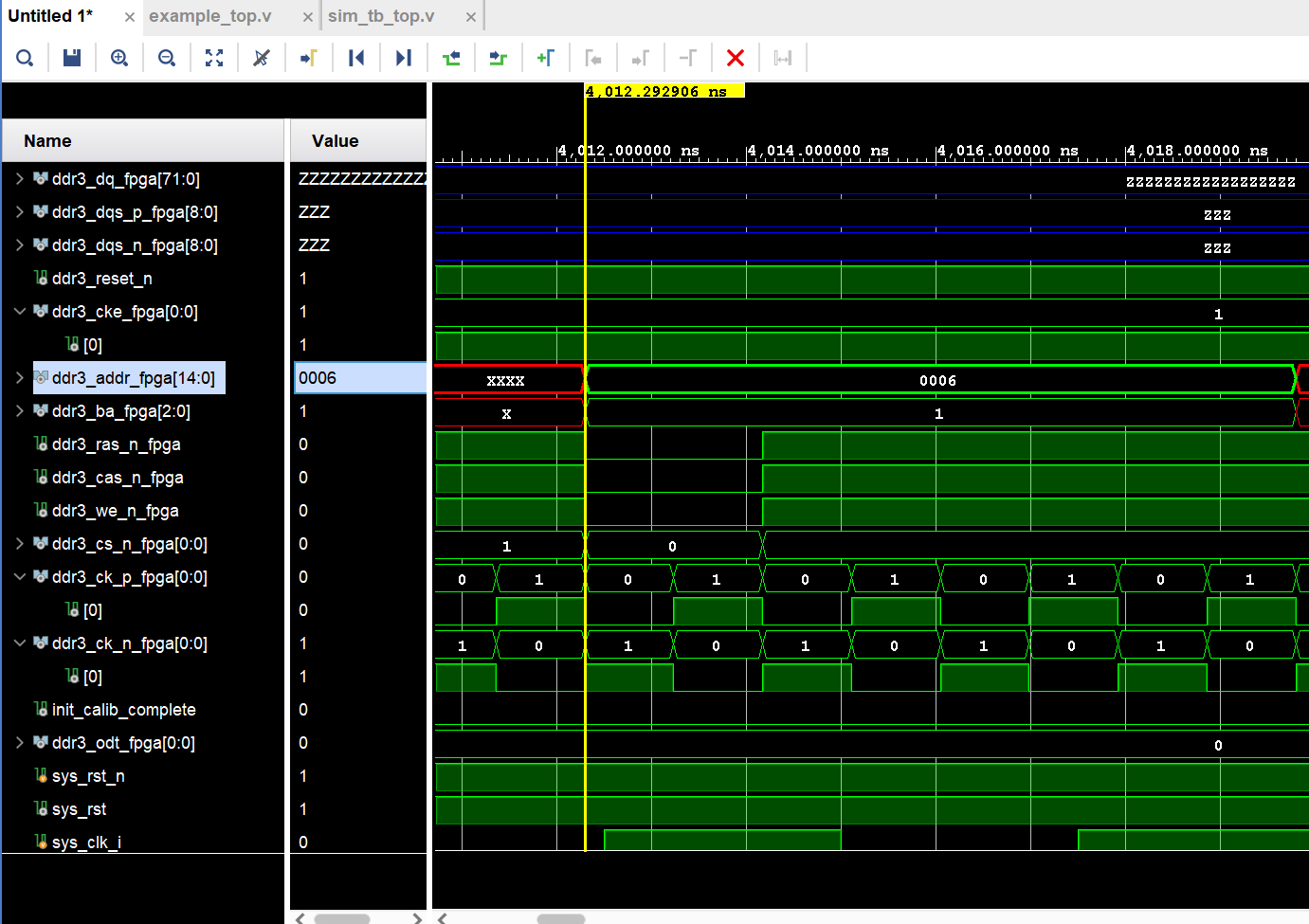

MSR1配置时地址线14bit对应：

|----|----|----|----|----|---------|---------|----|---|---|------------|---|---|-----|----|
| 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 保留 ||||| RTT_NOM | RTT_NOM | AL | 输出驱动 || DLL Enable | ODS || DLL | 保留 |

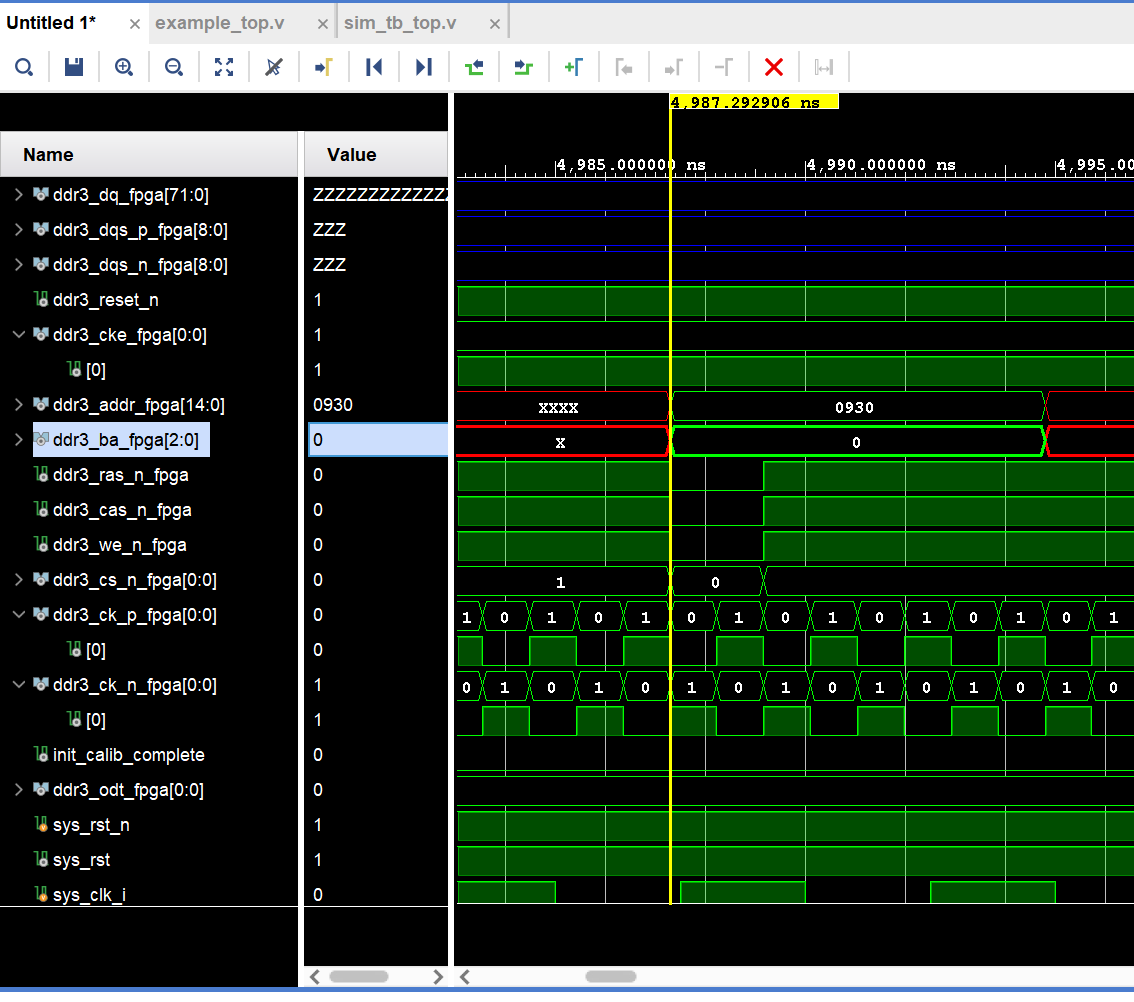

MSR0配置时地址线14bit对应：

|----|----|--------------|----|----|---|-----------|---------------|---|---|---|---|---|---|---|
| 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 保留 || Precharge PD | Write Recovery ||| DLL Reset | CAS Latency高位 | CAS Latency低位 ||| Burst Type || Burst Length ||

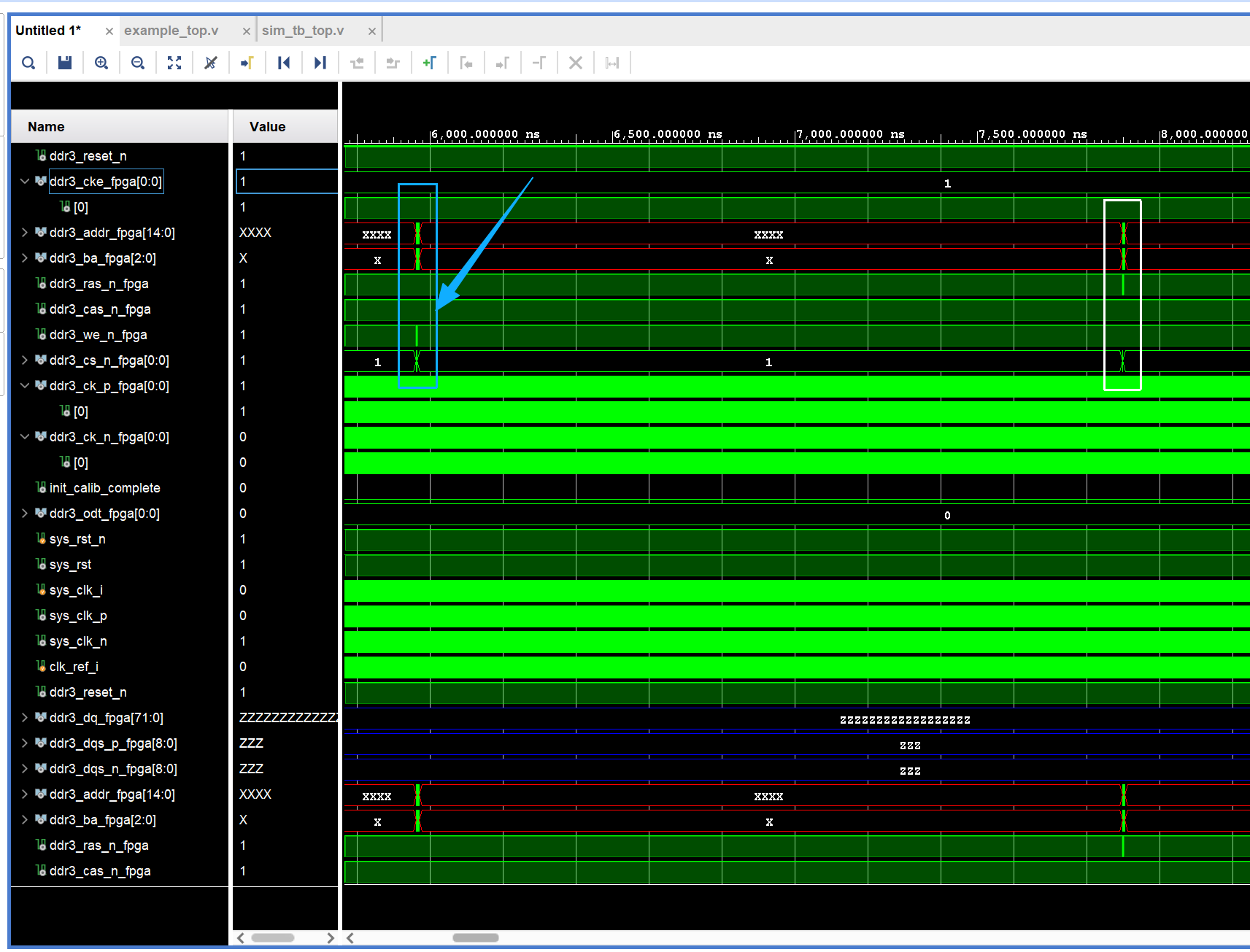

第三步：发送ZQCL（ZQ Calibration Long，阻抗长校准指令，左边蓝框）以及一个NOP空指令（右边白框）

阻抗校准指令的作用是校准DDR3内部：

输出驱动阻抗（Output Driver Impedance）
ODT终端阻抗（On Die Termination）

然后校准指令有两种：ZQCL（阻抗长校准）和ZQCS（阻抗短校准），前者在复位的时候执行（时长512个时钟周期（约640ns），是核心校准），后者在正常运行期间周期性执行（时长64个时钟周期（约80ns），主要进行微调）。发送ZQCL命令后DDR3会比较ZQ引脚上接的240Ω电阻来对内部的输出驱动阻抗 Ron和ODT终端阻抗 RTT，通过内部电路设置这两个电阻以及标定IO上的MOS导通电阻什么的。（所以这个外接240Ω电阻精度一定要高）

ZQCL的命令为：CS# = 0、RAS# = 1、CAS# = 1、WE# = 1，同时BAQ全0、地址线的第10位为1其余为0。

而NOP的指令为CS# = 0、RAS# = 0、CAS# = 1、WE# = 1，同时BA和地址线全0

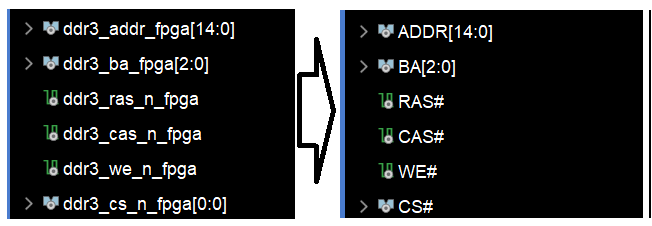

为了方便大家阅读接下来的仿真图中我把信号线改了个名字

第四步：现在开始进入物理层初始化阶段，这个阶段主要包含读平衡和写平衡

）环节。

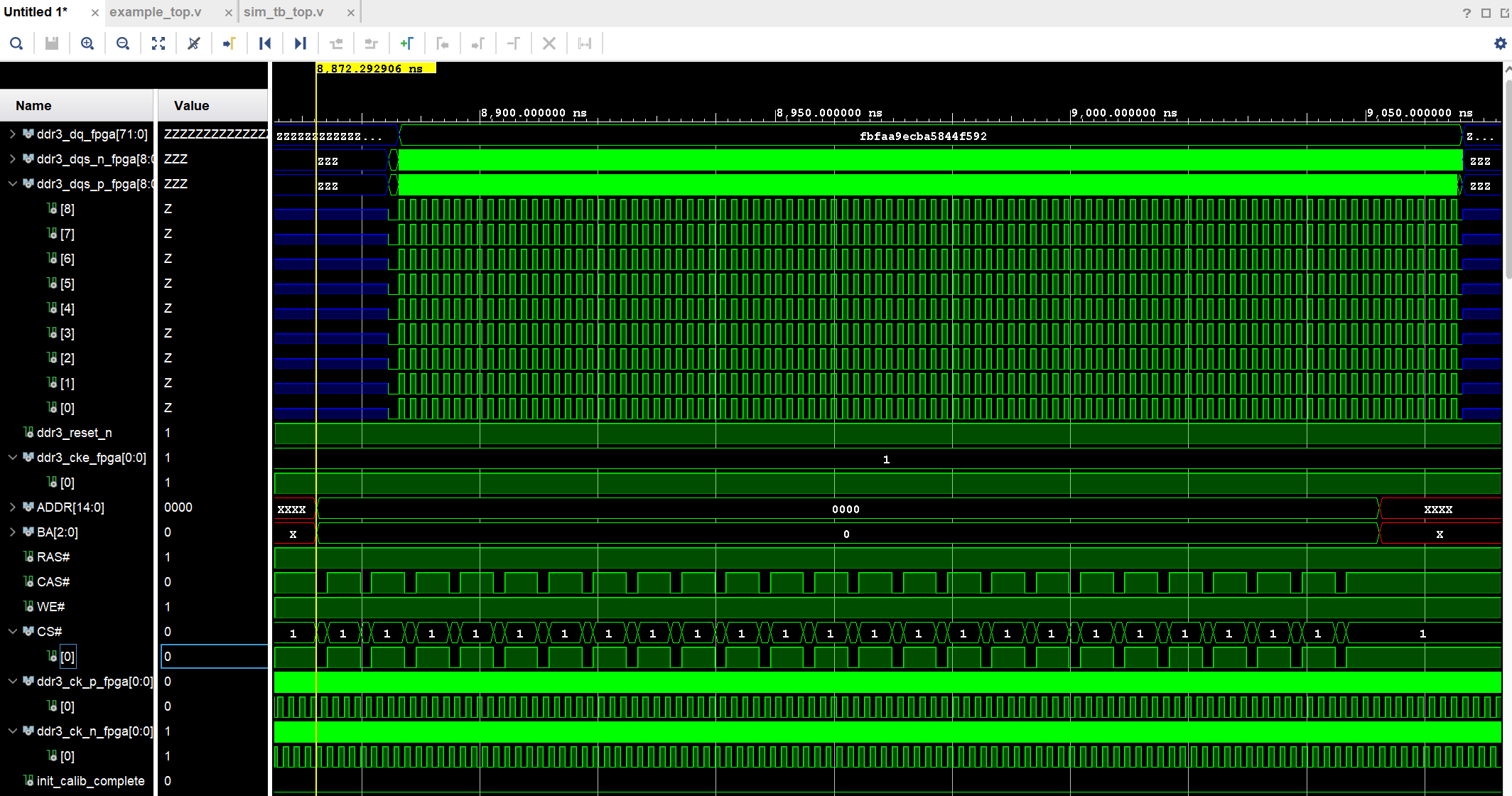

写平衡期间MIG IP核会持续翻转DQS，同时DDR3向DQ上发送相位反馈数据，用来告诉MIG IP核DQS相对时钟边沿是超前还是落后，这里使用示例工程的缘故DQS上的数据是固定的。
