Flink 任务调度 Graph 源码深度剖析：从 StreamGraph 到 ExecutionGraph 的三层演进

前面讲了 SlotManager 分配 Slot 和 SlotPool 申请资源的源码实现，这篇聚焦 Flink 任务调度 Graph 的源码实现。Flink 任务从用户代码到实际执行，经历了三层 Graph 的演进：StreamGraph（流图）→ JobGraph（作业图）→ ExecutionGraph（执行图）。你有没有想过，用户写的 DataStream API 是如何变成可执行的任务的？算子链优化是如何合并算子的？并行度是如何展开的？调度器是如何调度 Execution 的？这篇从源码级别跟踪 Flink 任务调度 Graph 的完整演进链路。

一、任务调度 Graph 整体架构

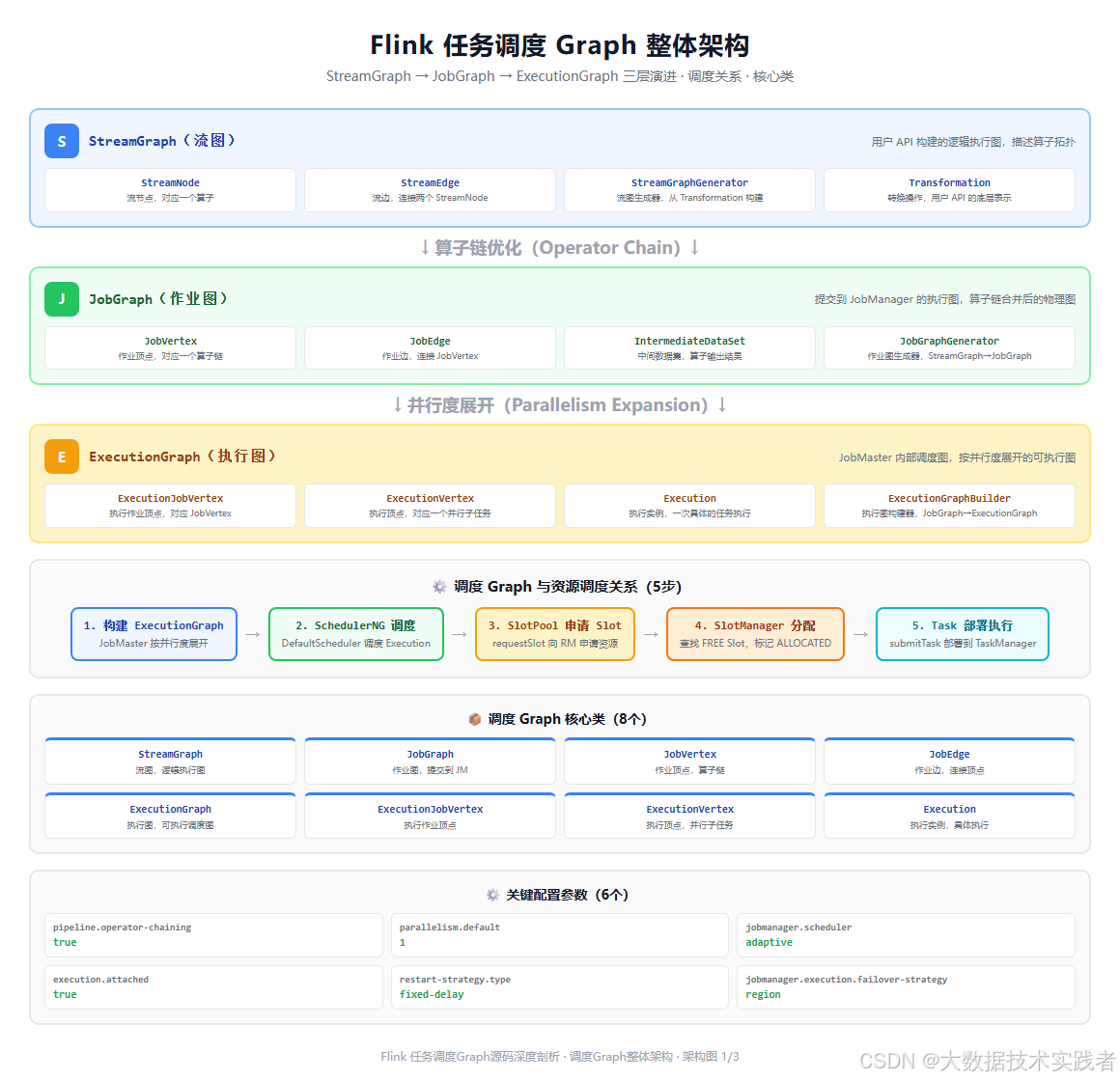

下面这张图是任务调度 Graph 整体架构，包括三层 Graph 层级关系、调度关系和核心类。

Flink 任务调度 Graph 分为三层，从逻辑到物理逐步演进：

StreamGraph（流图）：用户 API 构建的逻辑执行图，描述算子拓扑。包含 StreamNode（算子节点）和 StreamEdge（数据流边），从 Transformation 列表构建。
JobGraph（作业图）：提交到 JobManager 的执行图，算子链合并后的物理图。包含 JobVertex（作业顶点，对应算子链）、JobEdge（作业边）、IntermediateDataSet（中间数据集）。
ExecutionGraph（执行图）：JobMaster 内部调度图，按并行度展开的可执行图。包含 ExecutionJobVertex（执行作业顶点）、ExecutionVertex（执行顶点，对应并行子任务）、Execution（执行实例，具体执行）。

三层 Graph 的演进关系：StreamGraph 经过算子链优化（Operator Chain）生成 JobGraph，JobGraph 经过并行度展开（Parallelism Expansion）生成 ExecutionGraph。ExecutionGraph 构建完成后，SchedulerNG 调度 Execution，通过 SlotPool 申请 Slot，SlotManager 分配 Slot，最终部署 Task 到 TaskManager 执行。

二、JobGraph 构建流程

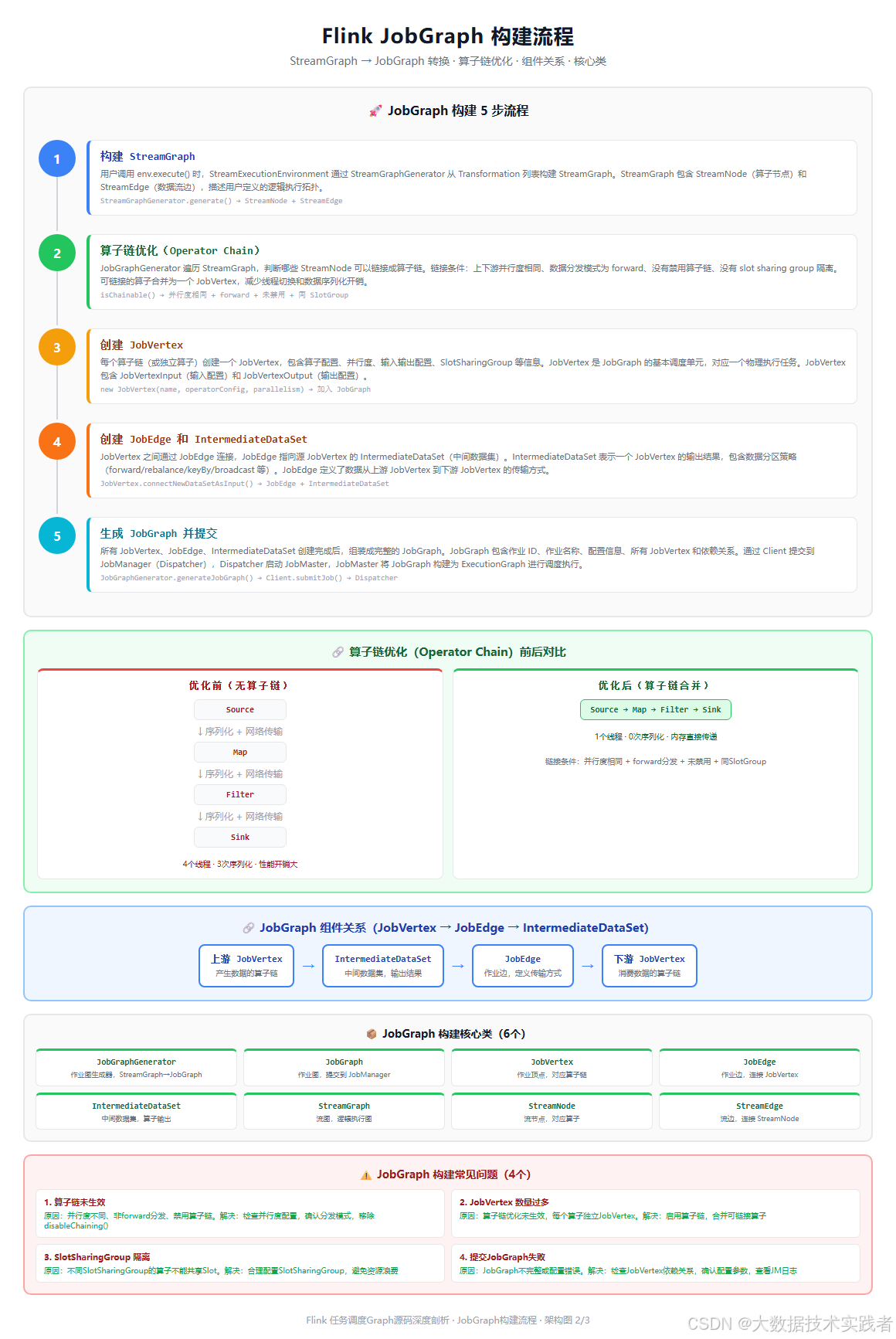

下面这张图是 JobGraph 构建流程，包括5步构建流程、算子链优化对比、组件关系和核心类。

JobGraph 构建分为5步：

第1步：构建 StreamGraph。用户调用 env.execute() 时，StreamExecutionEnvironment 通过 StreamGraphGenerator 从 Transformation 列表构建 StreamGraph。StreamGraph 包含 StreamNode（算子节点）和 StreamEdge（数据流边），描述用户定义的逻辑执行拓扑。每个 Transformation 对应一个或多个 StreamNode，Transformation 之间的依赖关系对应 StreamEdge。

第2步：算子链优化（Operator Chain）。JobGraphGenerator 遍历 StreamGraph，判断哪些 StreamNode 可以链接成算子链。链接条件：上下游并行度相同、数据分发模式为 forward、没有禁用算子链（disableChaining）、没有 slot sharing group 隔离。可链接的算子合并为一个 JobVertex，减少线程切换和数据序列化开销。

第3步：创建 JobVertex。每个算子链（或独立算子）创建一个 JobVertex，包含算子配置、并行度、输入输出配置、SlotSharingGroup 等信息。JobVertex 是 JobGraph 的基本调度单元，对应一个物理执行任务。JobVertex 包含 JobVertexInput（输入配置）和 JobVertexOutput（输出配置）。

第4步：创建 JobEdge 和 IntermediateDataSet。JobVertex 之间通过 JobEdge 连接，JobEdge 指向源 JobVertex 的 IntermediateDataSet（中间数据集）。IntermediateDataSet 表示一个 JobVertex 的输出结果，包含数据分区策略（forward/rebalance/keyBy/broadcast 等）。JobEdge 定义了数据从上游 JobVertex 到下游 JobVertex 的传输方式。

第5步：生成 JobGraph 并提交。所有 JobVertex、JobEdge、IntermediateDataSet 创建完成后，组装成完整的 JobGraph。JobGraph 包含作业 ID、作业名称、配置信息、所有 JobVertex 和依赖关系。通过 Client 提交到 JobManager（Dispatcher），Dispatcher 启动 JobMaster，JobMaster 将 JobGraph 构建为 ExecutionGraph 进行调度执行。

算子链优化的价值

算子链优化是 Flink 重要的性能优化手段。优化前，Source、Map、Filter、Sink 四个算子各自独立，需要4个线程，3次序列化和网络传输，性能开销大。优化后，四个算子合并为一个算子链，只需要1个线程，0次序列化，数据在内存中直接传递，性能显著提升。

算子链的链接条件需要同时满足：

上下游并行度相同
数据分发模式为 forward（一对一）
没有调用 disableChaining() 禁用算子链
上下游属于同一个 SlotSharingGroup

三、ExecutionGraph 构建与调度

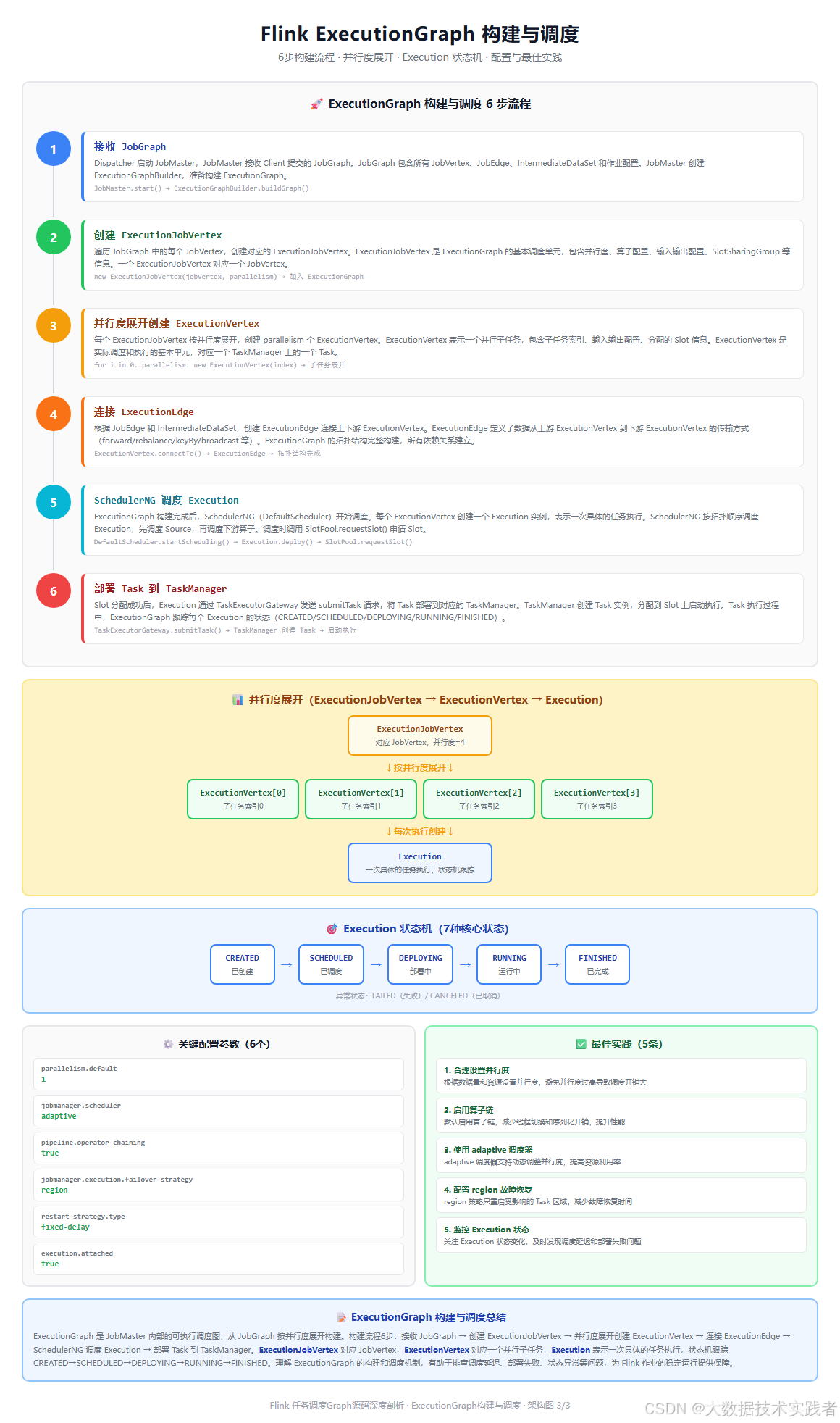

下面这张图是 ExecutionGraph 构建与调度，包括6步构建流程、并行度展开、Execution 状态机和配置最佳实践。

ExecutionGraph 构建与调度分为6步：

第1步：接收 JobGraph。Dispatcher 启动 JobMaster，JobMaster 接收 Client 提交的 JobGraph。JobGraph 包含所有 JobVertex、JobEdge、IntermediateDataSet 和作业配置。JobMaster 创建 ExecutionGraphBuilder，准备构建 ExecutionGraph。

第2步：创建 ExecutionJobVertex。遍历 JobGraph 中的每个 JobVertex，创建对应的 ExecutionJobVertex。ExecutionJobVertex 是 ExecutionGraph 的基本调度单元，包含并行度、算子配置、输入输出配置、SlotSharingGroup 等信息。一个 ExecutionJobVertex 对应一个 JobVertex。

第3步：并行度展开创建 ExecutionVertex。每个 ExecutionJobVertex 按并行度展开，创建 parallelism 个 ExecutionVertex。ExecutionVertex 表示一个并行子任务，包含子任务索引、输入输出配置、分配的 Slot 信息。ExecutionVertex 是实际调度和执行的基本单元，对应一个 TaskManager 上的一个 Task。

第4步：连接 ExecutionEdge。根据 JobEdge 和 IntermediateDataSet，创建 ExecutionEdge 连接上下游 ExecutionVertex。ExecutionEdge 定义了数据从上游 ExecutionVertex 到下游 ExecutionVertex 的传输方式（forward/rebalance/keyBy/broadcast 等）。ExecutionGraph 的拓扑结构完整构建，所有依赖关系建立。

第5步：SchedulerNG 调度 Execution。ExecutionGraph 构建完成后，SchedulerNG（DefaultScheduler）开始调度。每个 ExecutionVertex 创建一个 Execution 实例，表示一次具体的任务执行。SchedulerNG 按拓扑顺序调度 Execution，先调度 Source，再调度下游算子。调度时调用 SlotPool.requestSlot() 申请 Slot。

第6步：部署 Task 到 TaskManager。Slot 分配成功后，Execution 通过 TaskExecutorGateway 发送 submitTask 请求，将 Task 部署到对应的 TaskManager。TaskManager 创建 Task 实例，分配到 Slot 上启动执行。Task 执行过程中，ExecutionGraph 跟踪每个 Execution 的状态。

并行度展开机制

并行度展开是 ExecutionGraph 的核心机制。一个 ExecutionJobVertex（对应 JobVertex，并行度=4）按并行度展开为4个 ExecutionVertex（子任务索引0-3），每个 ExecutionVertex 每次执行创建一个 Execution 实例。ExecutionVertex 是静态的（对应一个并行子任务），Execution 是动态的（对应一次具体的执行，可能因故障重试而多次创建）。

Execution 状态机

Execution 有7种核心状态，状态转换严格按顺序执行：

CREATED：已创建，Execution 实例创建完成
SCHEDULED：已调度，SchedulerNG 已调度，等待 Slot 分配
DEPLOYING：部署中，Slot 已分配，正在向 TaskManager 部署 Task
RUNNING：运行中，Task 已启动，正在执行
FINISHED：已完成，Task 执行成功完成
FAILED：失败，Task 执行失败
CANCELED：已取消，Task 被取消

四、核心类源码剖析

4.1 StreamGraph 流图

java 复制代码

public class StreamGraph {
    private final String jobName;
    private final Map<Integer, StreamNode> streamNodes;
    private final Set<StreamEdge> streamEdges;
    private final Map<Integer, List<StreamEdge>> inEdges;
    private final Map<Integer, List<StreamEdge>> outEdges;

    public void addOperator(
            Integer vertexID,
            String slotSharingGroup,
            String coLocationGroup,
            StreamOperatorFactory operatorFactory,
            TypeInformation inTypeInfo,
            TypeInformation outTypeInfo,
            String operatorName) {
        // 创建 StreamNode 并加入映射
        StreamNode vertex = new StreamNode(
            vertexID, slotSharingGroup, coLocationGroup,
            operatorFactory, operatorName, inTypeInfo, outTypeInfo);
        streamNodes.put(vertexID, vertex);
    }

    public void addEdge(Integer sourceId, Integer targetId, int typeNumber, String outputName) {
        // 创建 StreamEdge 连接两个 StreamNode
        StreamNode source = streamNodes.get(sourceId);
        StreamNode target = streamNodes.get(targetId);
        StreamEdge edge = new StreamEdge(source, target, typeNumber, outputName);
        streamEdges.add(edge);
        outEdges.get(sourceId).add(edge);
        inEdges.get(targetId).add(edge);
    }

    public StreamNode getStreamNode(Integer vertexID) {
        return streamNodes.get(vertexID);
    }
}

public class StreamNode {
    private final int id;
    private final StreamOperatorFactory operatorFactory;
    private final String operatorName;
    private int parallelism;
    private String slotSharingGroup;
    private List<StreamEdge> inEdges;
    private List<StreamEdge> outEdges;
}

StreamGraph 是逻辑执行图，包含 StreamNode（算子节点）和 StreamEdge（数据流边）。addOperator 方法创建 StreamNode 并加入映射，addEdge 方法创建 StreamEdge 连接两个 StreamNode。StreamNode 包含算子工厂、并行度、SlotSharingGroup、输入输出边等信息。

4.2 JobGraph 作业图

java 复制代码

public class JobGraph {
    private final JobID jobID;
    private String name;
    private final Map<JobVertexID, JobVertex> taskVertices;
    private final List<JobEdge> jobEdges;

    public void addVertex(JobVertex vertex) {
        // 添加 JobVertex 到作业图
        taskVertices.put(vertex.getID(), vertex);
    }

    public void addEdge(JobEdge edge) {
        // 添加 JobEdge 到作业图
        jobEdges.add(edge);
    }

    public JobVertex findVertexByID(JobVertexID id) {
        return taskVertices.get(id);
    }
}

public class JobVertex {
    private final JobVertexID id;
    private String name;
    private int parallelism;
    private StreamConfig configuration;
    private String slotSharingGroup;
    private List<JobEdge> inputs;
    private List<IntermediateDataSet> results;

    public void connectNewDataSetAsInput(
            JobVertex input,
            DistributionPattern distributionPattern,
            boolean isBroadcast) {
        // 创建 IntermediateDataSet 和 JobEdge
        IntermediateDataSet dataSet = input.createAndAddResultDataSet(
            this, distributionPattern);
        JobEdge edge = new JobEdge(dataSet, this, distributionPattern);
        inputs.add(edge);
    }

    public IntermediateDataSet createAndAddResultDataSet(
            JobVertex consumer,
            DistributionPattern pattern) {
        // 创建中间数据集
        IntermediateDataSet dataSet = new IntermediateDataSet(
            new IntermediateDataSetID(), pattern, this);
        results.add(dataSet);
        return dataSet;
    }
}

public class IntermediateDataSet {
    private final IntermediateDataSetID id;
    private final DistributionPattern distributionPattern;
    private final JobVertex producer;
    private final List<JobEdge> consumers;
}

public class JobEdge {
    private final IntermediateDataSet source;
    private final JobVertex target;
    private final DistributionPattern distributionPattern;
}

JobGraph 是提交到 JobManager 的物理执行图，包含 JobVertex（作业顶点）、JobEdge（作业边）、IntermediateDataSet（中间数据集）。JobVertex.connectNewDataSetAsInput 方法创建 IntermediateDataSet 和 JobEdge，连接上下游 JobVertex。IntermediateDataSet 表示一个 JobVertex 的输出结果，包含数据分区策略。JobEdge 定义了数据传输方式。

4.3 ExecutionGraph 执行图

java 复制代码

public class ExecutionGraph {
    private final JobID jobID;
    private String jobName;
    private final Map<JobVertexID, ExecutionJobVertex> tasks;
    private final List<ExecutionVertex> allVertices;
    private SchedulerNG scheduler;

    public void attachJobGraph(List<JobVertex> topologiallySorted) throws Exception {
        // 遍历 JobVertex，创建 ExecutionJobVertex
        for (JobVertex jobVertex : topologiallySorted) {
            ExecutionJobVertex ejv = new ExecutionJobVertex(
                this, jobVertex, jobVertex.getParallelism());
            tasks.put(jobVertex.getID(), ejv);
        }

        // 连接 ExecutionEdge
        for (ExecutionJobVertex ejv : tasks.values()) {
            ejv.connectToPredecessors();
        }
    }
}

public class ExecutionJobVertex {
    private final ExecutionGraph graph;
    private final JobVertex jobVertex;
    private final int parallelism;
    private final ExecutionVertex[] taskVertices;

    public ExecutionJobVertex(
            ExecutionGraph graph,
            JobVertex jobVertex,
            int parallelism) {
        this.graph = graph;
        this.jobVertex = jobVertex;
        this.parallelism = parallelism;
        // 按并行度展开，创建 ExecutionVertex 数组
        this.taskVertices = new ExecutionVertex[parallelism];
        for (int i = 0; i < parallelism; i++) {
            taskVertices[i] = new ExecutionVertex(
                this, i, jobVertex.getConfiguration());
        }
    }

    public void connectToPredecessors() {
        // 连接上下游 ExecutionVertex
        for (int i = 0; i < parallelism; i++) {
            taskVertices[i].connectSource();
        }
    }

    public ExecutionVertex[] getTaskVertices() {
        return taskVertices;
    }
}

public class ExecutionVertex {
    private final ExecutionJobVertex jobVertex;
    private final int subTaskIndex;
    private final StreamConfig configuration;
    private Execution currentExecution;
    private SlotAndLocality assignedSlot;

    public ExecutionVertex(
            ExecutionJobVertex jobVertex,
            int subTaskIndex,
            StreamConfig configuration) {
        this.jobVertex = jobVertex;
        this.subTaskIndex = subTaskIndex;
        this.configuration = configuration;
    }

    public void deploy() throws Exception {
        // 创建 Execution 实例并部署
        currentExecution = new Execution(this, subTaskIndex);
        currentExecution.deploy();
    }

    public Execution getCurrentExecution() {
        return currentExecution;
    }
}

public class Execution {
    private final ExecutionVertex vertex;
    private final int attemptNumber;
    private ExecutionState state;
    private CompletableFuture<Void> releaseFuture;

    public Execution(ExecutionVertex vertex, int attemptNumber) {
        this.vertex = vertex;
        this.attemptNumber = attemptNumber;
        this.state = ExecutionState.CREATED;
    }

    public void deploy() throws Exception {
        // 状态转换：CREATED → SCHEDULED → DEPLOYING → RUNNING
        checkState(state == ExecutionState.CREATED);
        state = ExecutionState.SCHEDULED;
        // 申请 Slot，部署 Task
        state = ExecutionState.DEPLOYING;
        // TaskManager.submitTask()
        state = ExecutionState.RUNNING;
    }

    public void markFinished() {
        checkState(state == ExecutionState.RUNNING);
        state = ExecutionState.FINISHED;
    }
}

public enum ExecutionState {
    CREATED, SCHEDULED, DEPLOYING, RUNNING, FINISHED, FAILED, CANCELED
}

ExecutionGraph 是 JobMaster 内部的可执行调度图。attachJobGraph 方法遍历 JobVertex，创建 ExecutionJobVertex，然后连接 ExecutionEdge。ExecutionJobVertex 按并行度展开创建 ExecutionVertex 数组，每个 ExecutionVertex 对应一个并行子任务。ExecutionVertex.deploy 方法创建 Execution 实例，Execution 管理任务执行的状态机（CREATED→SCHEDULED→DEPLOYING→RUNNING→FINISHED）。

五、关键配置参数

yaml 复制代码

# 默认并行度
parallelism.default: 1

# 调度器类型
jobmanager.scheduler: adaptive

# 算子链优化
pipeline.operator-chaining: true

# 故障恢复策略
jobmanager.execution.failover-strategy: region

# 重启策略类型
restart-strategy.type: fixed-delay

# 固定延迟重启次数
restart-strategy.fixed-delay.attempts: 3

# 固定延迟重启间隔
restart-strategy.fixed-delay.delay: 10s

# 执行模式
execution.attached: true

# Slot 请求超时
slotmanager.request-timeout: 5min

# 每个 TaskManager 的 Slot 数
taskmanager.numberOfTaskSlots: 1

关键配置说明：

parallelism.default：默认并行度，所有算子的默认并行度，可在代码中单独设置。
jobmanager.scheduler：调度器类型，adaptive 支持动态调整并行度，根据可用 Slot 数自动调整。
pipeline.operator-chaining：算子链优化，默认 true，启用后可链接的算子合并为一个 JobVertex。
jobmanager.execution.failover-strategy：故障恢复策略，region 只重启受影响的 Task 区域，减少故障恢复时间。
restart-strategy：重启策略，fixed-delay 固定延迟重试，failure-rate 失败率重试。
slotmanager.request-timeout：Slot 请求超时，默认5分钟，大作业可调大到10-15分钟。

六、常见问题与最佳实践

常见问题

算子链未生效
- 原因：并行度不同、非 forward 分发、禁用算子链、不同 SlotSharingGroup。
- 解决：检查并行度配置，确认分发模式为 forward，移除 disableChaining()，确认 SlotSharingGroup 配置。
JobVertex 数量过多
- 原因：算子链优化未生效，每个算子独立 JobVertex，导致调度开销大。
- 解决：启用算子链，合并可链接算子，减少 JobVertex 数量。
Execution 调度延迟
- 原因：Slot 不足、调度器配置不当、依赖关系复杂。
- 解决：增加 TM 数量，使用 adaptive 调度器，优化算子拓扑，检查 Slot 分配状态。
部署 Task 失败
- 原因：TaskManager 无响应、网络异常、资源不足。
- 解决：检查 TM 心跳，确认网络连通，增加资源，查看 TM 日志。
Execution 状态异常
- 原因：状态转换非法、并发问题、故障恢复失败。
- 解决：检查日志，重启 JM，配置重启策略，查看 ExecutionGraph 状态。
SlotSharingGroup 隔离
- 原因：不同 SlotSharingGroup 的算子不能共享 Slot，导致资源浪费。
- 解决：合理配置 SlotSharingGroup，避免不必要的隔离，提高资源利用率。

最佳实践

合理设置并行度：根据数据量和资源设置并行度，避免并行度过高导致调度开销大，或过低导致处理能力不足。Source 并行度受数据源分片数限制。
启用算子链：默认启用算子链，减少线程切换和序列化开销，提升性能。只有在需要隔离或调试时才禁用算子链。
使用 adaptive 调度器：adaptive 调度器支持动态调整并行度，根据可用 Slot 数自动调整，提高资源利用率和作业稳定性。适合资源波动较大的环境。
配置 region 故障恢复：region 策略只重启受影响的 Task 区域，而不是整个作业，减少故障恢复时间和资源消耗。适合大多数流处理作业。
监控 Execution 状态：关注 Execution 状态变化，及时发现调度延迟和部署失败问题。监控 SCHEDULED 状态持续时间，过长说明 Slot 分配延迟。
合理配置 SlotSharingGroup：默认所有算子共享同一个 SlotSharingGroup，提高资源利用率。只有在需要资源隔离时才配置独立的 SlotSharingGroup。
优化算子拓扑：减少不必要的 shuffle，使用 forward 分发模式，促进算子链合并。避免数据倾斜，合理设计 keyBy 字段。

七、总结

Flink 任务调度 Graph 经历三层演进：StreamGraph（流图，逻辑执行图）→ JobGraph（作业图，算子链合并后的物理图）→ ExecutionGraph（执行图，按并行度展开的可执行图）。StreamGraph 从 Transformation 构建，包含 StreamNode 和 StreamEdge。JobGraph 经过算子链优化，包含 JobVertex、JobEdge、IntermediateDataSet。ExecutionGraph 按并行度展开，包含 ExecutionJobVertex、ExecutionVertex、Execution，是实际调度和执行的图。

核心类包括 StreamGraph（逻辑执行图）、JobGraph（物理执行图）、JobVertex（作业顶点）、JobEdge（作业边）、IntermediateDataSet（中间数据集）、ExecutionGraph（可执行调度图）、ExecutionJobVertex（执行作业顶点）、ExecutionVertex（执行顶点，并行子任务）、Execution（执行实例，状态机跟踪）。算子链优化合并可链接的算子，减少线程切换和序列化开销。并行度展开将 ExecutionJobVertex 展开为多个 ExecutionVertex。Execution 状态机跟踪 CREATED→SCHEDULED→DEPLOYING→RUNNING→FINISHED。

理解任务调度 Graph 的三层演进和核心类实现，有助于排查算子链未生效、JobVertex 数量过多、调度延迟、部署失败、状态异常等常见问题，为 Flink 作业的稳定运行提供保障。合理设置并行度、启用算子链、使用 adaptive 调度器、配置 region 故障恢复、监控 Execution 状态，可以显著提高作业的性能和稳定性。
