系列第二篇。上一篇讲了坐标地基（WebMercatorGIS + 局部 Z-up 原点），本篇往场景里"铺地砖"------栅格瓦片。这一篇是全系列工程密度最高的一篇：双层调度架构 、混合分辨率 LOD 选片、以及三个我们反复踩坑的难点（取消的两难、父子瓦片 z-fighting、缩放白屏）都会拆开讲透。

一、栅格瓦片是什么

GIS 底图几乎都是瓦片金字塔：把地图按层级切成 256×256（或 512）的小方块，层级越高越清晰，zoom 每加 1，瓦片数量翻 4 倍。three-gis 把最常见的四种协议统一封装成了图层类：

协议	类	典型来源
XYZ / Google	TileLayer	Google、天地图、OSM、高德
TMS	TMSLayer	部分老牌瓦片服务（Y 轴翻转）
WMS	WMSLayer	GeoServer 等动态出图服务
WMTS	WMTSLayer	标准切片服务（带 TileMatrix）

它们的差异主要在 URL 模板 和 Y 轴方向 ，three-gis 用 TileUrlTemplate（replaceTileTemplate / getTileRequestGroup / DEFAULT_TILE_SUBDOMAINS）把模板替换和子域轮换统一掉了。

二、最小用法

一个 Google 混合图底图，几行就能挂上：

import { TileLayer } from "three-gis";

const google = new TileLayer(
  "https://mt{s}.google.com/vt/lyrs=y&x={x}&y={y}&z={z}",
  gis,
  {
    minZoom: 1,
    maxZoom: 19,
    maxConcurrent: 50,        // 该图层最大活动请求
    maxRequestsPerFrame: 6,   // 每帧最多发起几个请求
    maxCacheSize: 240,        // 内存瓦片缓存上限
    subdomains: ["0", "1", "2", "3"],
  },
);

scene.add(google);

// 每帧按视口驱动选片（createViewer 会自动做；手动用底层 API 时要自己接帧循环）
scene.addFrameCallback("tiles", () => {
  google.updateTilesInView(lngBounds, latBounds, zoom, cameraTarget, cameraDistance, camera);
});

{s} 会被自动轮换到 mt0..mt3，分散到不同子域------这是绕过单域名并发限制的标准套路。

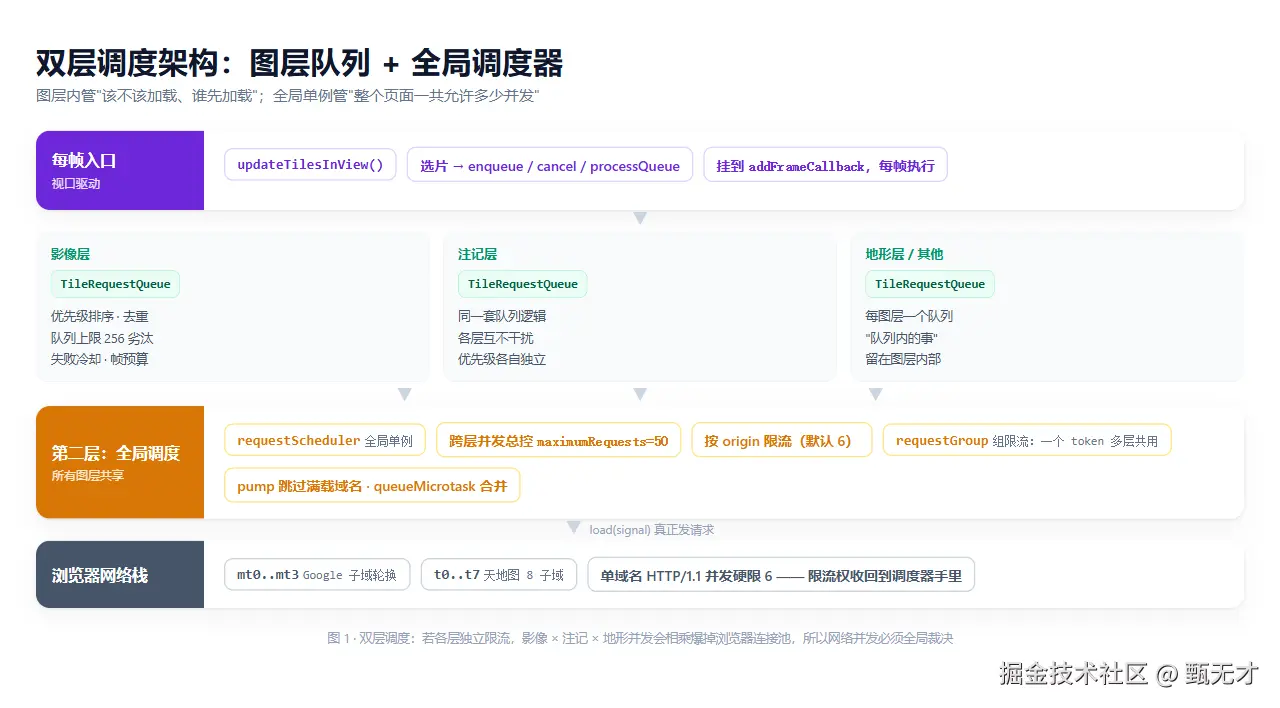

三、双层调度：图层队列 + 全局调度器

瓦片请求的特点是"量大、突发、可丢弃"。three-gis 没有让每个图层各发各的 fetch，而是做了两层调度：

为什么要两层？ 图层内的事（这块瓦片该不该加载、谁先加载）和全局的事（整个页面一共允许多少并发、每个域名多少）是正交的。影像层 + 注记层 + 地形层同时工作时，如果各层独立限流，实际并发会相乘爆掉浏览器连接池------所以网络并发必须由全局单例统一裁决，而优先级判断留在各层内部。

四、调度要点：逐条拆开

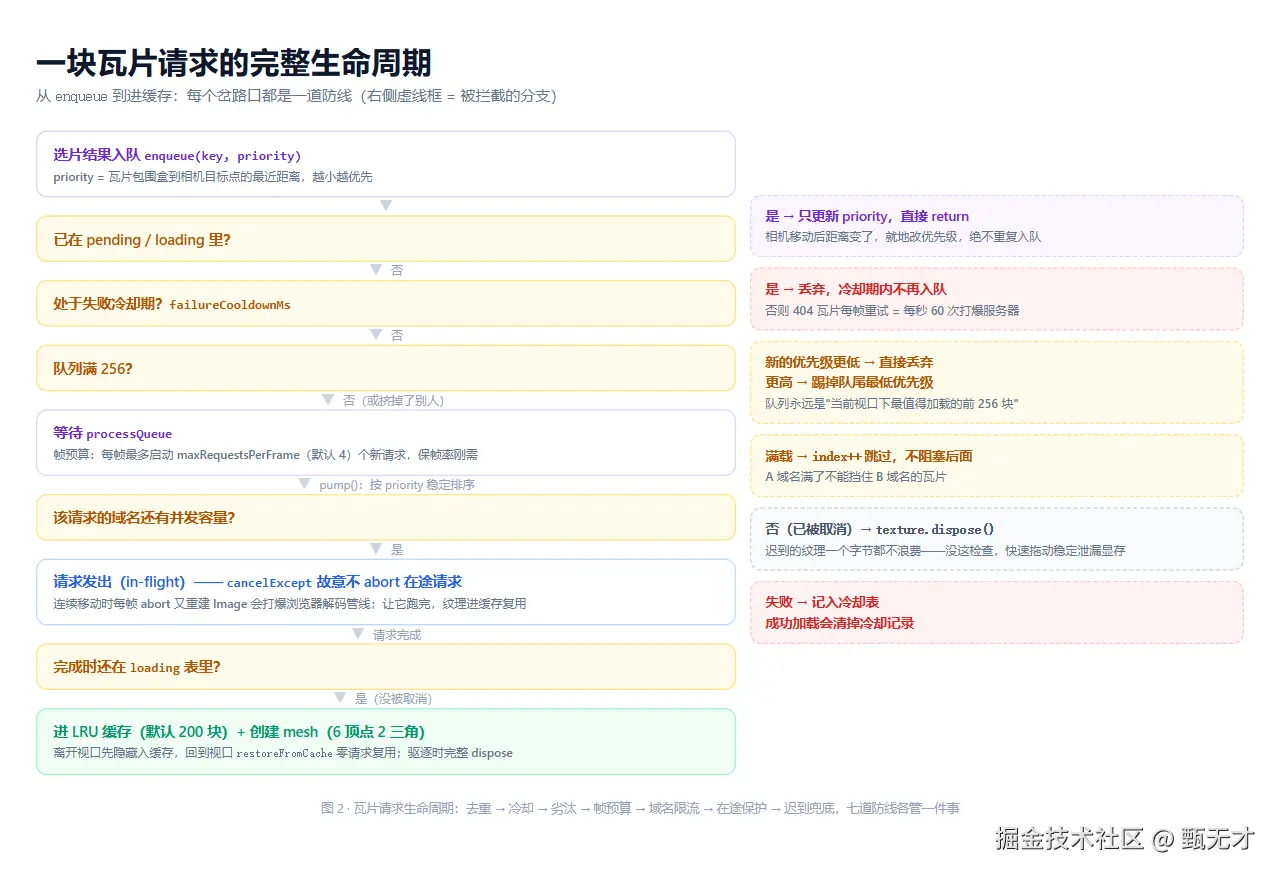

一块瓦片从入队到进缓存要过七道防线，先上一张全景图，再逐条拆：

1. 优先级：不是"先来先服务"，而是"离视线近的先走"

每块瓦片的 priority 就是它到相机目标点的距离（取瓦片包围盒最近点，后面 LOD 一节细说）。数值越小越优先。相机移动时，enqueue 对已在队列里的瓦片只更新优先级，不重复入队：

const existing = this.pending.find((r) => r.key === key);
if (existing) {
  existing.priority = priority;  // 相机移动后距离可能变化
  return;
}

调度器侧排序用 priority - priority || id - id 做稳定排序------同优先级按入队顺序，避免饥饿。

2. 并发上限：全局 50，每域名 6

浏览器对单域名 HTTP/1.1 并发有硬限制（Chrome 6 个），超出的请求只能排队。调度器主动限制每 origin 的活动请求数，把排队权收回到自己手里：

private pump(): void {
  if (this.activeRequests >= this.maximumRequests) return;
  this.pending.sort((a, b) => a.priority - b.priority || a.id - b.id);

  let index = 0;
  while (index < this.pending.length && this.activeRequests < this.maximumRequests) {
    const task = this.pending[index];
    const serverCount = task.throttleByServer
      ? (this.activeByServer.get(task.serverKey) ?? 0)
      : 0;
    const serverHasCapacity =
      !task.throttleByServer || serverCount < task.maximumRequestsPerServer;
    if (!serverHasCapacity) { index++; continue; }  // 跳过满载域名，不阻塞别人
    this.pending.splice(index, 1);
    task.run();
  }
}

注意 serverHasCapacity 不满足时是 index++ 跳过而不是阻塞------A 域名满了不能挡住 B 域名的瓦片。

还有一个细节：每次 schedule() 都可能触发 pump，一帧入队几十块就会调几十次。用 queueMicrotask 加 pumpScheduled 标志合并到微任务里只泵一次。

3. 去重与队列上限

同一瓦片绝不重复入队（isInFlight 检查 pending + loading 两处）。等待队列上限 256，满了怎么办？踢掉优先级最低的；如果新来的请求优先级更低，直接丢弃------队列永远是"当前视口下最值得加载的前 256 块"。

4. 帧预算：一帧最多发 4 个请求

processQueue 每帧最多启动 maxRequestsPerFrame（默认 4）个新请求。看似保守，实则是保帧率的刚需：每个请求要创建 Image、分配纹理、触发排序，几十个挤在同一帧里主线程必然卡顿。

5. 失败冷却：别让 404 打爆服务器

服务端偶发 404/500 的瓦片，如果没有冷却机制，会每帧重新入队重试------等于每秒对服务器发 60 次同样的坏请求。failureCooldownMs 让失败瓦片在冷却期内不再入队，成功加载会清掉冷却记录。

6. 组限流：一个 token 多层共用

天地图有 8 个子域（t0-t7），影像层和注记层都会请求它们。如果按 origin 限流，8 个子域 × 6 并发 = 48 个并发全打到同一个 token 上，会被服务端限流拒绝。requestGroup + registerGroupLimit 解决这个问题：

// 天地图所有层共用一个总控额度
requestScheduler.registerGroupLimit("tianditu", 8);

// 各层的请求都挂在同一组
requestScheduler.schedule({
  url: "https://t0.tianditu.gov.cn/vec_w/wmts?...",
  requestGroup: "tianditu",   // 限流按组而不是按子域
  priority: 0,
  load: (signal) => loadTile(url, signal),
});

实际生效值 = min(单请求携带的 maximumRequestsPerServer, 组级上限)，取小者，防止单层请求把组额度吃光。

五、难点一：取消的两难

视口一移动，旧视口的瓦片请求就作废了。但"取消"这件事比看上去微妙------pending 和 in-flight 要区别对待：

• pending（还没发出去）：直接从数组里删掉，零成本。
• in-flight（网络请求已发出） ：理论上有 AbortController，但我们的实现里 cancelExcept 故意不 abort 在途请求：

cancelExcept(visibleKeys: Set<string>) {
  // 清理pending
  this.pending = this.pending.filter((r) => visibleKeys.has(r.key));

  // Let active image requests finish. Aborting and immediately re-creating
  // Image objects while the camera moves can exhaust browser resources;
  // completed tiles are cached and stale meshes are removed on the next view update.
}

这是踩过坑换来的经验：相机连续平移时，每帧 abort 几十个 Image 又立刻为同一批瓦片创建新 Image，浏览器图像解码管线会被打爆（内存暴涨、解码排队）。而让在途请求跑完的代价很小------完成的纹理进 LRU 缓存，离开视口的 mesh 下一帧清理，用户再移回来还能免请求复用。

乱序完成的兜底 ：请求完成时先检查自己是否还在 loading 表里，不在说明已被取消------纹理直接 dispose()，一个字节都不浪费：

.then((texture) => {
  if (!this.loading.has(req.key)) {   // 已被取消
    texture.dispose();                // 迟到的纹理，立刻释放
    return;
  }
  ...
})

没有这个检查，快速拖动地图时会稳定泄漏显存。

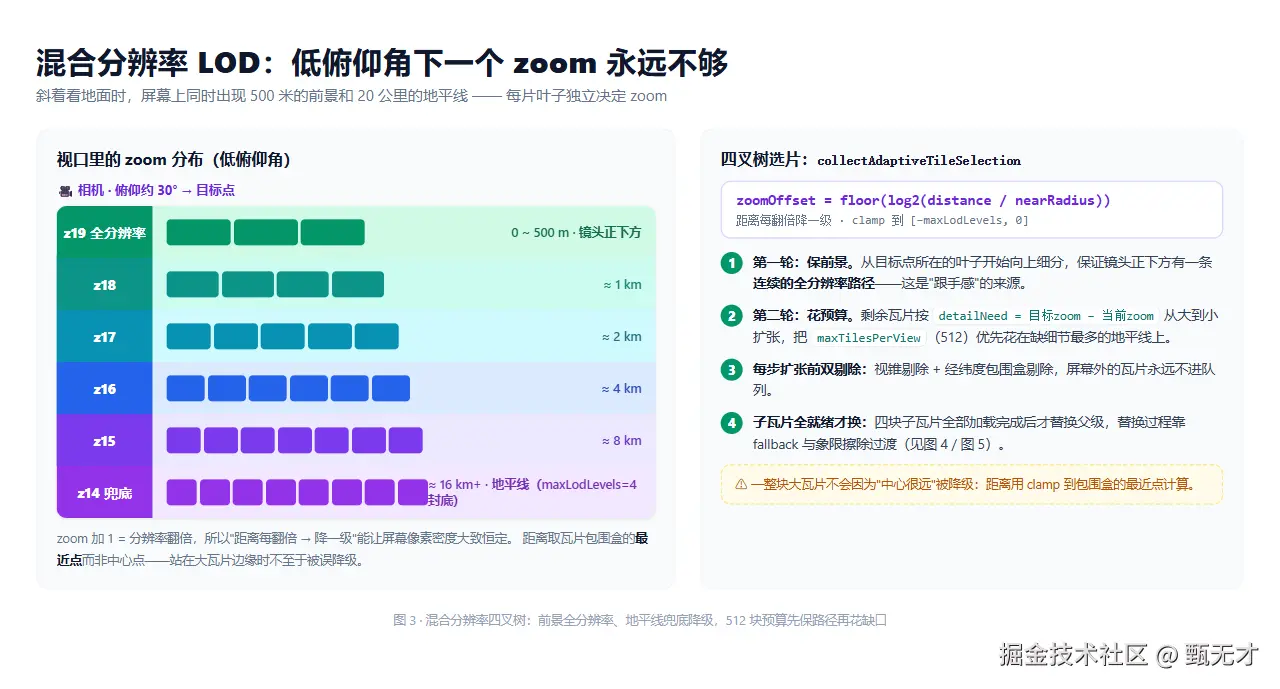

六、LOD 策略：混合分辨率四叉树

这是本篇的核心。最常见的偷懒做法是"整个视口用同一个 zoom，加载不出来就降级到父级"------但在低俯仰角（斜着看地面）时，屏幕上同时出现"离相机 500 米的前景"和"离相机 20 公里的地平线"，一个 zoom 不可能两头兼顾：前景糊掉。

three-gis 的 collectAdaptiveTileSelection 做混合分辨率选片，思路是逐层四叉树细分，每片叶子独立决定 zoom：

1. 有效 zoom：距离每翻倍，降一级

protected getEffectiveZoom(distance: number, baseZoom: number, nearRadius: number): number {
  if (distance <= nearRadius) return baseZoom;
  const ratio = distance / nearRadius;
  const zoomOffset = Math.floor(Math.log2(ratio));   // 距离每翻倍降一级
  const clampedOffset = Math.min(zoomOffset, this.maxLodLevels);  // 最多降 4 级
  return Math.max(this.minZoom, baseZoom - clampedOffset);
}

这是信息论意义上的正解：zoom 加 1，分辨率翻倍，所以"距离翻倍 → 降一级"能在屏幕像素密度上保持大致恒定。maxLodLevels（默认 4）兜底防止地平线方向的瓦片 zoom 掉到没法看。

2. 距离用"最近点"而不是"中心点"

tileDistanceToBounds 把目标点 clamp 到瓦片包围盒上再算距离。用中心点的话，一块很大的低级瓦片会因为它"中心很远"而被降级------即使你正站在它的边缘上。

3. 两轮选片：先保前景，再花预算

// 第一轮：保证相机目标点有一条连续的高细节路径
while (true) {
  const focus = [...leaves.values()]
    .filter((tile) => tile.distance <= 1e-6 && tile.zoom < baseZoom)
    .sort((a, b) => a.zoom - b.zoom)[0];
  if (!focus || !expand(focus)) break;
}

// 第二轮：剩余预算按"detailNeed"从大到小花在地平线上
const detailNeed = b.targetZoom - b.zoom - (a.targetZoom - a.zoom);

第一轮保证镜头正下方永远是全分辨率------这是"跟手感"的来源。第二轮按"还差几级到目标 zoom"排序扩张，把 maxTilesPerView（默认 512）的预算优先花在缺细节最多的地方。每步扩张前都做视锥剔除 + 经纬度包围盒剔除，屏幕外的瓦片永远不进队列。

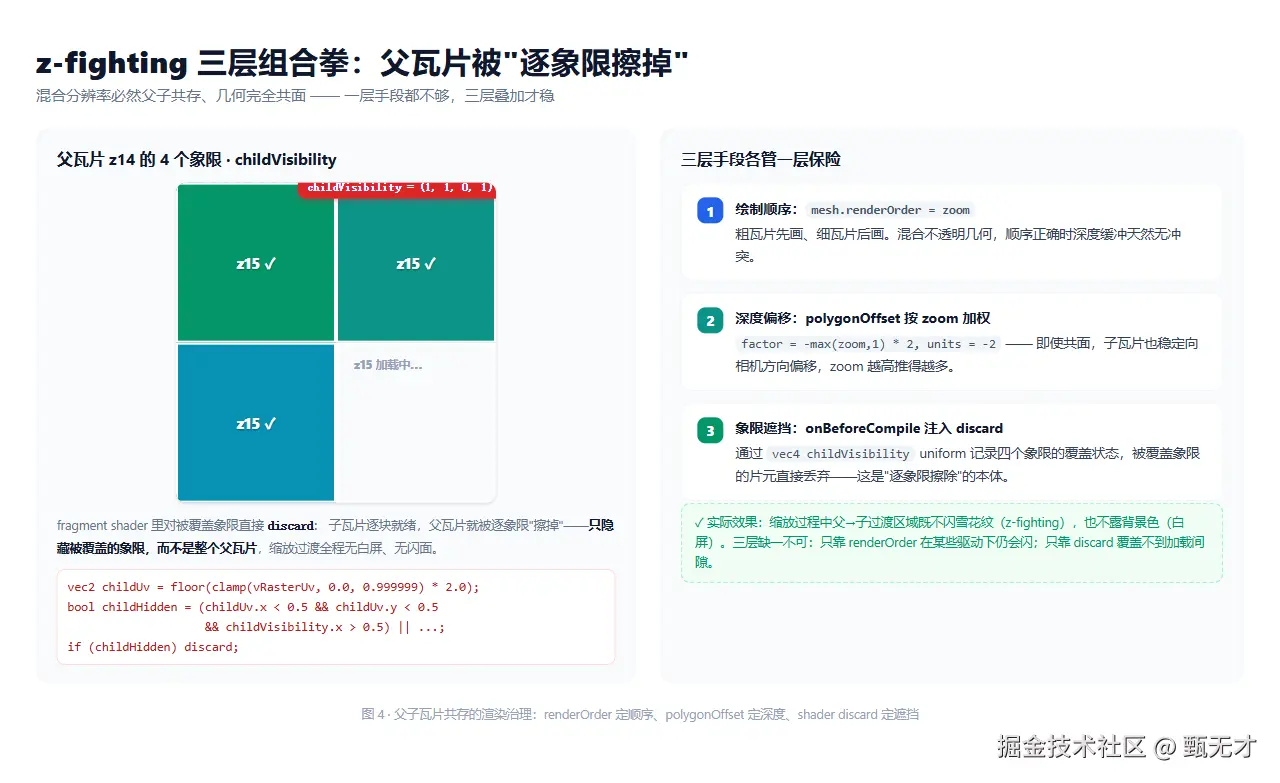

七、难点二：父子瓦片共存的 z-fighting

混合分辨率必然带来一个渲染问题：父级 fallback 瓦片和它的高清子瓦片会同时显示，两者几何完全共面。深度缓冲在共面三角形上会产生 z-fighting，画面闪烁雪花纹。

我们用了三层手段叠加：

const mat = new THREE.MeshBasicMaterial({
  polygonOffset: true,
  // 细节瓦片往相机方向推，zoom 越高推得越多
  polygonOffsetFactor: -Math.max(zoom, 1) * 2,
  polygonOffsetUnits: -2,
});
mesh.renderOrder = zoom;  // 粗瓦片先画，细瓦片后画

1. renderOrder = zoom：先画粗的后画细的，混合不透明。
2. polygonOffset 按 zoom 加权：即使共面，深度偏移也保证子瓦片赢。
3. shader 象限遮挡 （最精妙的一层）：父瓦片的材质里注入了一段 onBeforeCompile 代码，通过一个 vec4 childVisibility uniform 记录"四个象限哪些已有可渲染的子瓦片"，fragment shader 里对被覆盖象限直接 discard：

vec2 childUv = floor(clamp(vRasterUv, vec2(0.0), vec2(0.999999)) * 2.0);
bool childHidden =
  (childUv.x < 0.5 && childUv.y < 0.5 && childVisibility.x > 0.5) || ...;
if (childHidden) discard;

关键在于只隐藏被覆盖的象限，而不是整个父瓦片------子瓦片逐块就绪时，父瓦片被逐象限"擦掉"，缩放过渡全程无白屏、无闪面。

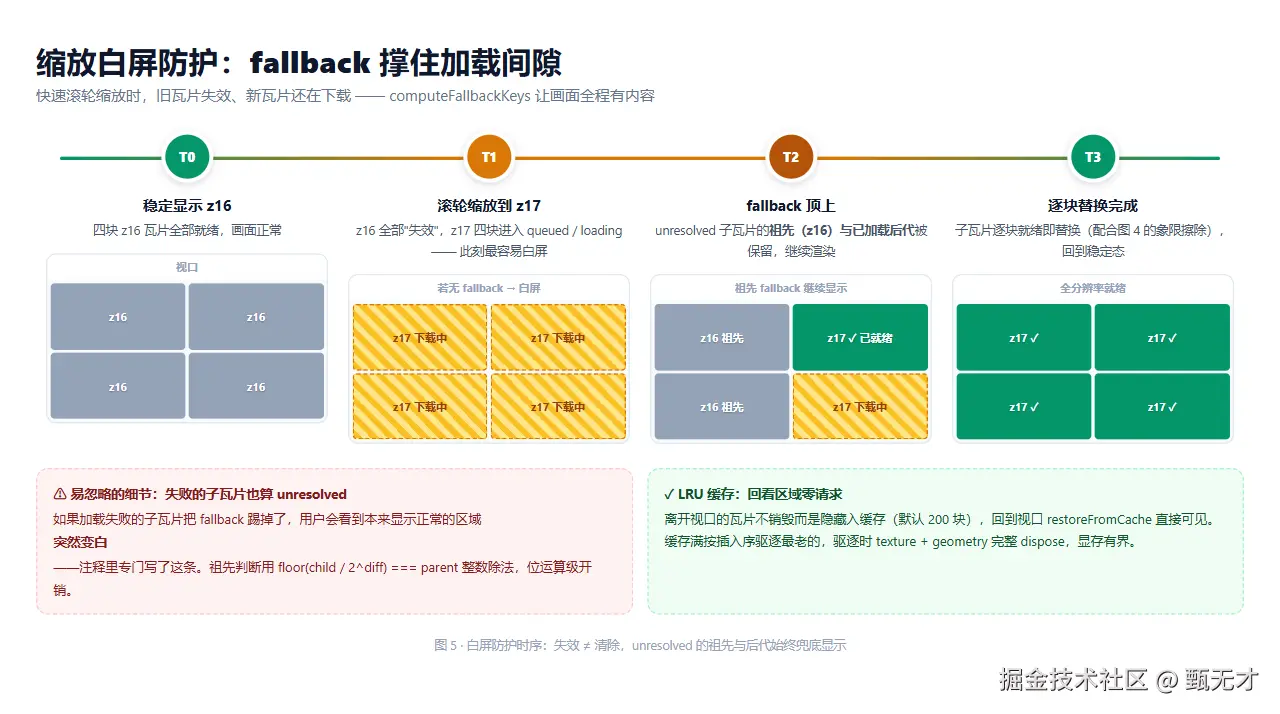

八、难点三：缩放切换的白屏

快速滚轮缩放时，旧 zoom 的瓦片全部失效、新 zoom 的瓦片还在下载------如果直接把旧的清掉，用户看到的就是一段白屏（或背景色）。computeFallbackKeys 解决这个问题：

// 子瓦片还在 queued / loading / failed 时，保留它的祖先（和已加载的后代）
const unresolved = tilesToLoad.filter((tile) => !this.loadedTiles.has(tile.key));
for (const [key] of this.loadedTiles) {
  if (visibleKeys.has(key)) continue;
  for (const ft of unresolved) {
    if (this.isAncestor(tx, ty, tz, ft.x, ft.y, ft.zoom) ||
        this.isDescendant(tx, ty, tz, ft.x, ft.y, ft.zoom)) {
      retain.add(key);
      break;
    }
  }
}

祖先判断用 floor(child / 2^diff) === parent 的整数除法，纯位运算级别开销。一个容易忽略的细节：加载失败的子瓦片也必须算 unresolved------注释里专门写了这条：如果失败的子瓦片把 fallback 踢掉了，用户会看到已经显示正常的区域突然变白。

配合 LRU 缓存（maxCacheSize 默认 200 块）：离开视口的瓦片不销毁而是隐藏入缓存，回到视口时 restoreFromCache 直接可见，零网络请求 。缓存满时按插入序驱逐最老的，驱逐时 texture.dispose() + geometry.dispose() 完整释放。

九、性能优化清单

把散在各处的优化点汇总一下，都是实际测出来的收益：

优化点	做法	收益
用 Image 而非 fetch	与 TextureLoader 同机制，绕开 fetch 对 CORS 的额外限制	兼容性
帧预算	每帧最多 4 个新请求	主线程不卡顿
微任务合并 pump	一帧几十次 schedule 只泵一次	减少无效排序
队列上限 + 劣汰	256 上限，踢最低优先级	内存有界
失败冷却	冷却期内不再入队	不打爆服务器
迟到纹理 dispose	取消后返回的纹理立即释放	显存不泄漏
极简几何	每瓦片 6 顶点 2 三角	512 块也只有 3 千三角面
LRU 缓存	200 块复用	回看区域零请求
anisotropy: 4 + mipmap	斜视角纹理清晰	观感

十、勘误与小结

勘误 ：本文最早一版把 revealSpreadMs 等参数写成了栅格瓦片层的能力------实际上"入场节拍"是地形层 CesiumTerrainLayer 的实现，下一篇会专门讲它。

• 双层调度：图层内管优先级/去重/帧预算，全局单例管跨层并发与按 origin 限流。
• 六个调度要点：优先级动态更新、跳过式 pump、队列劣汰、帧预算、失败冷却、组限流。
• 取消的两难：pending 秒删，in-flight 让它跑完------abort 风暴比浪费带宽更可怕。
• 混合分辨率 LOD ：log2(距离比) 降级公式 + 最近点距离 + 两轮选片（前景路径 → detailNeed 花预算）。
• 三个渲染难点：z-fighting 三层组合拳（renderOrder / polygonOffset / shader 象限遮挡）、白屏防护（fallback 保留）、显存防护（迟到纹理 dispose + LRU 驱逐）。

下一篇预告

底图铺好了，但它是"平的"。下一篇《地形引擎》讲 CesiumTerrainLayer 怎么把 Cesium 的 quantized-mesh 地形接到 Three.js 里------包括 Worker 池解压 、影像贴合 、入场节拍 （就是上面勘误里说的那套）和服务不可用时的 fallback。

---

下一篇想先看地形里的哪块？Worker 解压的实现细节，还是影像贴合的坐标对齐？留言告诉我，我可以重点展开。
