用 STM32 搞清楚 FreeRTOS 的任务上下文到底是什么

FreeRTOS 的上下文是一个细节特别多的事情，为了便于搞清楚原理，我们暂且不掺杂诸如 TrustZone、FPU 等一些其他特性，但这并不代表这些细节不属于上下文的一部分，而是我们故意先搁置它们以便简化这部分内容，使我们能够聚焦于主线，这样对初学者能够更好地入门，要想看明白这篇笔记，前提需要你对 ARM Cortex-M 的寄存器有一些了解。希望我总结的这篇笔记能够为想学习 FreeRTOS 内部机制 的人提供一些帮助。

下文的介绍会涉及到 FreeRTOS 的源码片段，代码来源于一个专用于 FreeRTOS 学习的仓库，地址为：gitcode.com/qingshan120...

任务被切走的时候，到底丢了什么

假设两个任务都在 while (1) 里运行，但是 CPU 只有一套 R0--R15，两个任务却像在同时跑。

那问题就来了：任务 A 算到一半被切走，过一会儿又切回来，它为什么可以接着上次切走前往下接续运行？

答案朴素得有点无聊：切走之前，把"下次回来还要用"的寄存器值先保存到内存里；切回来之前，再恢复回去。保存的这份东西，就叫上下文（context）。

这里有个容易被忽略的细节：FreeRTOS 不是每次都把 16 个通用寄存器全存一遍。 FreeRTOS 的软件和 CPU 的硬件之间有分工 ------ 异常进 CPU 的那一瞬间，硬件会自动帮你压好 8 个；剩下 8 个硬件不管，得软件自己压。所以"上下文"在内存里，就是一串按固定顺序摆好的 32 位字，加一根指着它的栈指针。

而这串字最反直觉的地方是：任务还没开始跑，它就已经摆好了 。任务甚至不知道自己被"造"过------它睁开眼，PC 就已经站在函数第一行了。

先做个思想实验。任务 A 正在算 sum += i，编译器把 sum 放在 R4 里。中断来了，调度器决定换任务 B。如果 R4 不保存，等 A 再被切回来，它接着算的 sum 就是任务 B 留在 R4 里的东西，算出来的结果没人能解释。比这更致命的是 PC：没有它，CPU 根本不知道该从哪条指令继续。

所以上下文里最不能少的两样东西，一个是"我现在在哪"（PC），一个是"我手里攥着什么"（通用寄存器）。栈指针则负责告诉 CPU：这份东西存在哪。

顺带一提，这也解释了为什么 RTOS 的上下文切换开销基本是个常数：要保存和恢复的寄存器数量是写死的，跟任务里有多少局部变量无关。

这篇笔记就是把这份"伪造的现场"一格一格拆开看。

先分清两套栈：MSP 和 PSP

Cortex-M 有两个栈指针，MSP（主栈）和 PSP（进程栈）。同一时刻只有一个在干活，选谁由 CONTROL 寄存器的 bit1 说了算。

几个必须记住的规矩：

• 复位之后，MSP 自动从向量表第 0 个字加载。以本仓库的链接脚本为例，_estack = 0x2000_0000 + 96K = 0x2001_8000，于是 main() 就是在这根栈上跑的。
• 只要进了异常（中断），就一定是 MSP ，没得选。handler 模式不允许跑在 PSP 上。
• 任务里的普通代码跑在 PSP 上。异常返回时回哪根栈，由 EXC_RETURN 的 bit2 决定------这个值后面会反复出现。
• CONTROL 还有两位：bit0 nPRIV 决定特权级，bit2 FPCA 表示"这个任务用过浮点没有"。

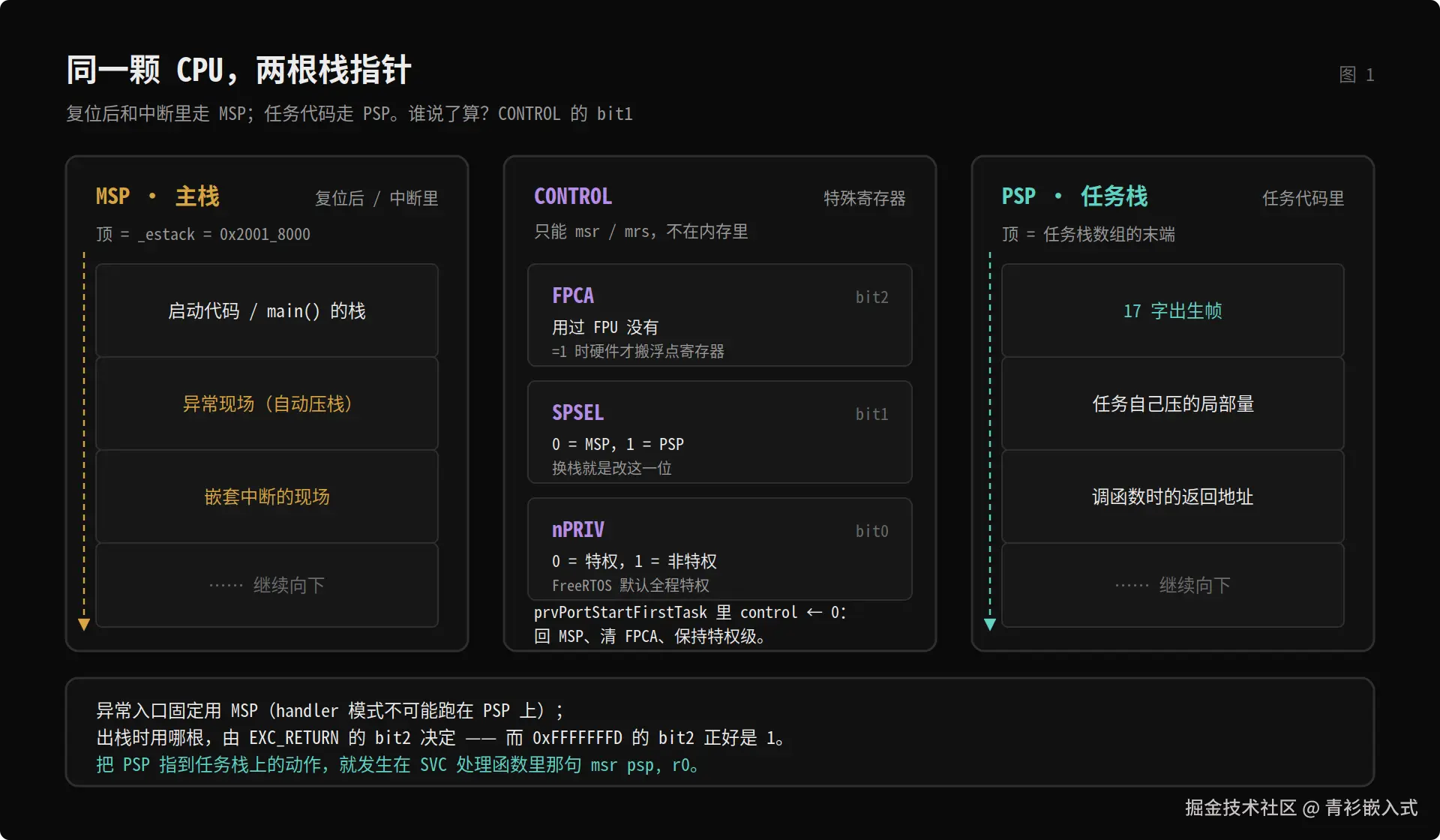

~图 1 · MSP 与 PSP 各管一段：复位和中断走主栈，任务代码走进程栈~

为什么要搞两套？因为任务的栈可以很小、可以各自独立，任务切走时只要换一个 PSP 就完事；而中断嵌套多深，都不用去关心某个任务的栈还剩多少。物理上它们都在同一片 RAM 里，只是逻辑上分开了。

如果所有任务都挤在 MSP 上会怎样？每个任务的栈需求不一样，一个任务压栈压深了，踩到的是另一个任务的现场，甚至是中断的现场。分成两根之后，任务栈溢出顶多弄死自己（配合栈溢出检查还能提前报警），中断那根栈始终是干净的。

还有个容易忽略的点：切换任务时，硬件并不会"自动帮你换栈"。真正换栈的动作，就是 msr psp, r0 这么一条指令------把新的栈顶写进 PSP。所以"任务切换"在硬件层面看，无非是换了一套栈指针、换了一组寄存器值，仅此而已。

那么问题来了：任务还没跑起来，PSP 指向哪？指向一块刚申请出来的数组，数组顶上已经摆好了一份"假现场"。

任务栈里到底躺着什么

先说一个很多人踩过的坑：xTaskCreate 的栈深参数单位是字，不是字节。传 256，拿到的是 1024 字节。

真正决定"现场摆在哪个位置"的，是 prvInitialiseNewTask() 里这两行：

freertos/tasks.c:862

    #if( portSTACK_GROWTH < 0 )
    {
        pxTopOfStack = &( pxNewTCB->pxStack[ ulStackDepth - ( uint32_t ) 1 ] );
        pxTopOfStack = ( StackType_t * ) ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack ) & ( ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) ) ); /*lint !e923 !e9033 !e9078 MISRA exception.  Avoiding casts between pointers and integers is not practical.  Size differences accounted for using portPOINTER_SIZE_TYPE type.  Checked by assert(). */

        /* Check the alignment of the calculated top of stack is correct. */
        configASSERT( ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack & ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) == 0UL ) );

ulStackDepth 传进来时是字数，pxStack 又是 StackType_t *，所以 pxStack[ulStackDepth - 1] 正好是数组的最后一个字。数组本身按 8 字节 对齐分配（portBYTE_ALIGNMENT 是 8），但"字数 × 4"未必是 8 的倍数，于是有了第二行那次向下对齐------AAPCS 要求栈指针 8 字节 对齐，编译器生成的代码也默认按这个前提来。对齐之后的这个地址，我们后面统一叫它 T。

然后把 T 往下传给 port 层，让它去摆栈帧：

freertos/tasks.c:1056

        #else /* portHAS_STACK_OVERFLOW_CHECKING */
        {
            pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxTaskCode, pvParameters );
        }

摆完的返回值，存进 TCB 的第一个成员：

freertos/tasks.c:252

typedef struct tskTaskControlBlock             /* The old naming convention is used to prevent breaking kernel aware debuggers. */
{
    volatile StackType_t    *pxTopOfStack;    /*< Points to the location of the last item placed on the tasks stack.  THIS MUST BE THE FIRST MEMBER OF THE TCB STRUCT. */

那句 THIS MUST BE THE FIRST MEMBER 是 FreeRTOS 内核作者用大写字母喊出来的，原因很实际：SVC 和 PendSV 处理切换时，汇编里只做两次 ldr------先取 pxCurrentTCB 的地址，再取 [pxCurrentTCB]。如果 pxTopOfStack 不在偏移 0，每次切换都得多算一次偏移。

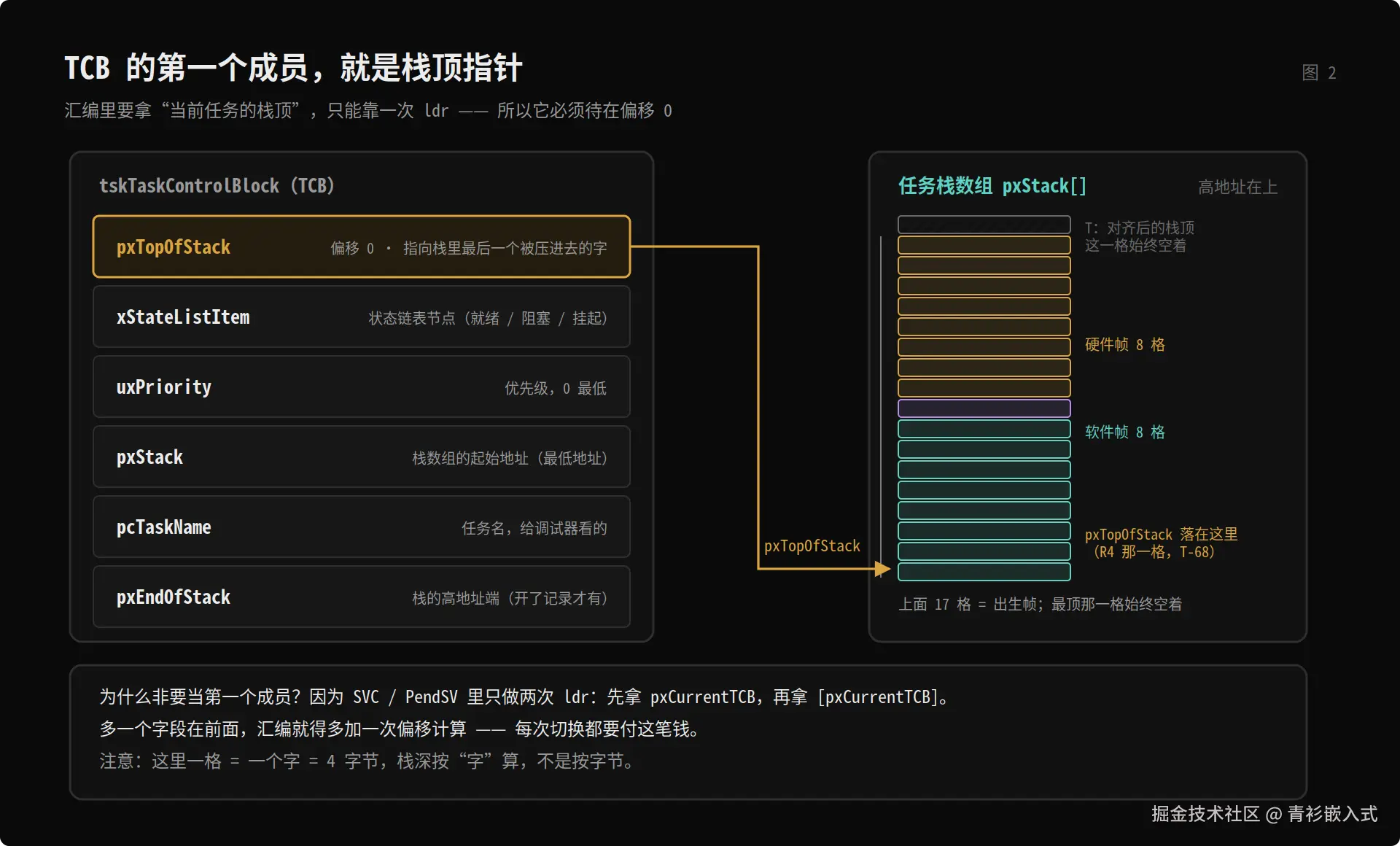

~图 2 · TCB 的第一个成员指着栈里最低的那个字；数组最高的那一格从头到尾没人用~

顺便说下 pxEndOfStack。它记的是栈的高地址端，只在开了 configRECORD_STACK_HIGH_ADDRESS 时才有这个字段。用途很实在：栈溢出检查、高水位统计，都得先知道"栈顶在哪"，才能算出用了多少。

注意图里最上面那一格是空的。这不是画错了，也不是留白，后面会解释它为什么必然空着。

创建任务时，栈帧是如何构造出来的

先看全貌：一次任务切换要保存的寄存器，其实分三拨------硬件自动压的、FreeRTOS 手动压的、以及压根不单独占格子的。

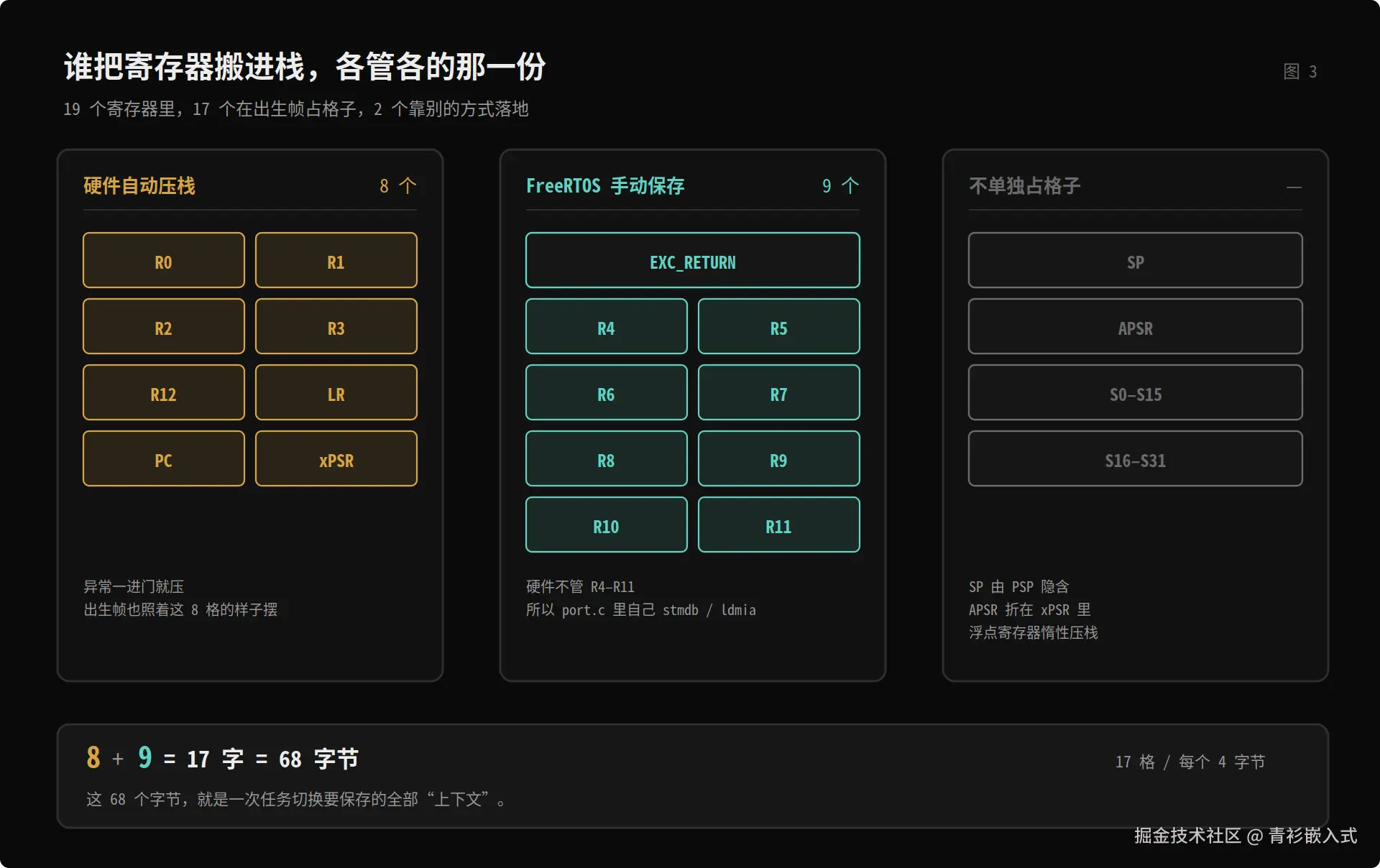

~图 3 · 8 + 1 + 8 = 17 个字，一个不多一个不少~

真正干活的是 pxPortInitialiseStack()。它短得有点过分：

freertos/portable/GCC/ARM_CM4F/port.c:187

StackType_t *pxPortInitialiseStack( StackType_t *pxTopOfStack, TaskFunction_t pxCode, void *pvParameters )
{
	/* Simulate the stack frame as it would be created by a context switch
	interrupt. */

	/* Offset added to account for the way the MCU uses the stack on entry/exit
	of interrupts, and to ensure alignment. */
	pxTopOfStack--;

	*pxTopOfStack = portINITIAL_XPSR;	/* xPSR */
	pxTopOfStack--;
	*pxTopOfStack = ( ( StackType_t ) pxCode ) & portSTART_ADDRESS_MASK;	/* PC */
	pxTopOfStack--;
	*pxTopOfStack = ( StackType_t ) portTASK_RETURN_ADDRESS;	/* LR */

	/* Save code space by skipping register initialisation. */
	pxTopOfStack -= 5;	/* R12, R3, R2 and R1. */
	*pxTopOfStack = ( StackType_t ) pvParameters;	/* R0 */

	/* A save method is being used that requires each task to maintain its
	own exec return value. */
	pxTopOfStack--;
	*pxTopOfStack = portINITIAL_EXC_RETURN;

	pxTopOfStack -= 8;	/* R11, R10, R9, R8, R7, R6, R5 and R4. */

一共十几行有效代码，没有任何循环，就是把指针往下挪、往格子里塞值。用到的那几个常量在这里：

freertos/portable/GCC/ARM_CM4F/port.c:85

#define portFPCCR							( ( volatile uint32_t * ) 0xe000ef34 ) /* Floating point context control register. */
#define portASPEN_AND_LSPEN_BITS			( 0x3UL << 30UL )

/* Constants required to set up the initial stack. */
#define portINITIAL_XPSR					( 0x01000000 )
#define portINITIAL_EXC_RETURN				( 0xfffffffd )

/* The systick is a 24-bit counter. */
#define portMAX_24_BIT_NUMBER				( 0xffffffUL )

/* For strict compliance with the Cortex-M spec the task start address should
have bit-0 clear, as it is loaded into the PC on exit from an ISR. */
#define portSTART_ADDRESS_MASK		( ( StackType_t ) 0xfffffffeUL )

还有任务"意外返回"时该去哪儿：

freertos/portable/GCC/ARM_CM4F/port.c:104

/* Let the user override the pre-loading of the initial LR with the address of
prvTaskExitError() in case it messes up unwinding of the stack in the
debugger. */
#ifdef configTASK_RETURN_ADDRESS
	#define portTASK_RETURN_ADDRESS	configTASK_RETURN_ADDRESS
#else
	#define portTASK_RETURN_ADDRESS	prvTaskExitError

现在逐段看。第一句注释就把话说透了："模拟一次上下文切换中断会造出来的栈帧"（Simulate the stack frame as it would be created by a context switch interrupt）。也就是说，这段代码在干一件很狡猾的事------它假装刚才发生过一次异常，把异常硬件本来会压的那 8 个字，手动摆到了该在的位置上。

第一步，先往下让一格。 pxTopOfStack-- 之后才写 xPSR。为什么不让 xPSR 落在 T 上？因为异常返回时，硬件会从 PSP 开始往上连弹 8 个字，弹到 xPSR 那个字为止，弹完 PSP 就指向 xPSR 上面一格。如果 xPSR 放在 T，弹完 PSP = T + 4，直接越出数组了。所以 xPSR 必须待在 T - 4，数组最高的那一格从此永远空着。

第二步，写硬件帧的前三个字。 xPSR = 0x01000000，只有 T 位（bit24）是 1，告诉 CPU"接下来是 Thumb 代码"。xPSR 其实是 APSR、IPSR、EPSR 三个寄存器的合体，T 位就住在 EPSR 里；异常返回时硬件把它整块搬回去。PC = pxCode & 0xFFFFFFFE， pxCode 就是创建任务时指定的任务函数，顺手把 bit0 清掉------任务函数地址都是奇数（Thumb 位），可装进 PC 之前必须是偶数，否则异常返回时会 fault。LR = prvTaskExitError，意思是：任务函数要是敢 return，就会跳进这个函数，configASSERT 然后死循环，让你在调试器里一眼看见。

第三步，pxTopOfStack -= 5，一次跨过 5 格。 这 5 格对应 R12、R3、R2、R1、R0，但代码只给最低的那一格赋了值：R0 = pvParameters。注意这句赋值之前指针已经减了 5，所以写进去的正好是 R0，不是 R1。这也是唯一一个"任务函数能直接看见"的初始寄存器------任务函数的第一个参数，就是靠它送进去的。

第四步，写 EXC_RETURN = 0xFFFFFFFD。 这个值平时躺在 LR 里，异常返回时被硬件当命令读。0xFFFFFFFD 拆开看：低 4 位 1101 = 回 Thread 模式、用 PSP；bit4 = 1 表示"标准帧"；bit5 = 0 表示回去还是特权级；bit6 = 0 是默认语义。bit4 这一位后面还会单独说。

第五步，pxTopOfStack -= 8，收工。 8 个格子对应 R4--R11，一个都没写，指针直接跨过去。返回的地址就是 R4 那一格。

数一下：1（xPSR）+ 1（PC）+ 1（LR）+ 5（R12、R3、R2、R1、R0）+ 1（EXC_RETURN）+ 8（R4--R11）= 17 个字 = 68 字节。

但真正被写过的只有 5 个：xPSR、PC、LR、R0、EXC_RETURN。剩下 12 个是"跳过"，不是"清零"-------= 5 和 -= 8 只挪指针，这段代码自己没往那 12 个格子里写任何东西。

不过这里有个前提要交代清楚：很多工程在走到这一步之前，已经把整块栈清过了。只要开了 trace facility 或者高水位统计，prvInitialiseNewTask() 里会先 memset 整块栈成 0xA5（tskSET_NEW_STACKS_TO_KNOWN_VALUE 那个宏管的）。所以你在调试器里看到的这 12 格，通常是 0xA5，而不是随机数。但这是 tasks.c 的策略，不是 port 的承诺------换个配置，它就真的是上一任的残渣。

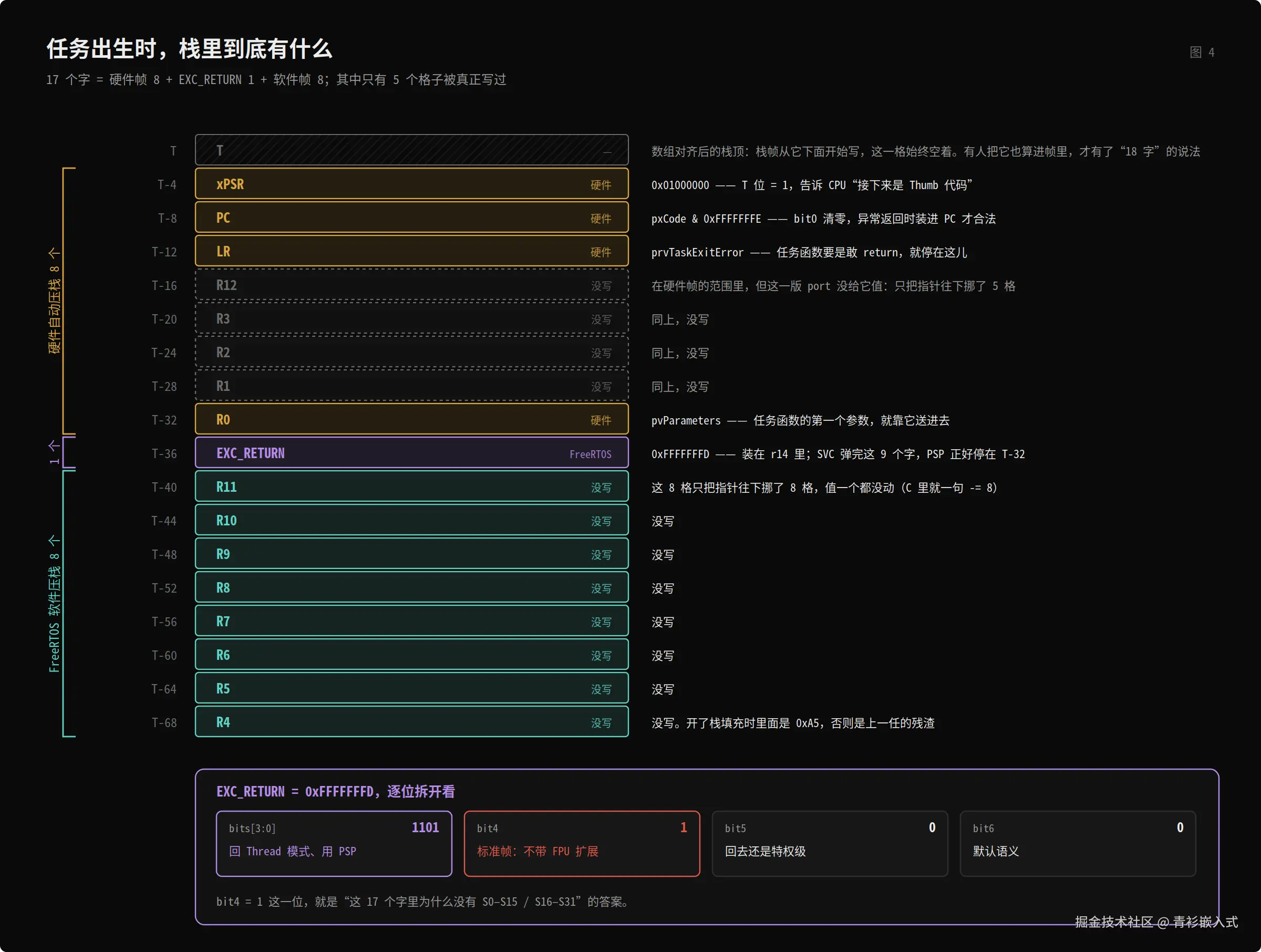

~图 4 · 17 个格子逐个点名：金色是硬件帧，紫色是 EXC_RETURN，青色是软件帧~

有人会问：既然这 12 个格子是空的，为什么 port 不顺手把它们也清零？因为 port 层只负责"摆现场"，不负责"打扫房间"。整块栈要不要填充、填什么值，是 tasks.c 的策略（0xA5 水印，给高水位统计用）；port 只保证"该有值的那 5 格有值"。两层各干各的，port 才能保持这么短。

还有三个常见的问题，顺手澄清一下。

第一个：为什么老有人说"18 个字、72 字节"？ 因为数组顶上那格也被算进去了。那格确实存在，但它从头到尾没被写过，也不属于栈帧------栈帧是从 T - 4 开始往下摆的，T 只是那条"不许越过"的边界。数帧的时候把它算进去，就会多出 4 个字节。

第二个：R4--R11 为什么不初始化？ 源码注释写得很直白：Save code space by skipping register initialisation------省代码空间。这段代码每个任务只跑一次，但那也是 flash 里的几十个字节，能省就省。代价是：这 8 个格子里要么是 0xA5，要么是上一任留下的残渣，总之都不是"你想要的值"。所以任务第一次读 R4--R11 之前，必须先给它赋值 。编译器在函数入口保存"被调用者保存寄存器"（callee-saved，即 R4--R11，函数返回后值必须不变）的时候，本来就会先写后读，所以这件事对 C 代码是透明的；但如果你在任务里手写汇编，别指望这 8 个格子里是 0。

第三个：FPU 呢？ M4F 有 16 个 S0--S15 加 16 个 S16--S31，加起来比通用寄存器还多，凭什么一个都不在帧里？

因为 EXC_RETURN 的 bit4 是 1，表示"标准帧"，硬件只压 8 个通用寄存器。要让浮点寄存器也入栈，得满足一串条件：任务真的用过浮点（CONTROL.FPCA = 1）、并且 FPCCR 里的 ASPEN 和 LSPEN 两位开着（xPortStartScheduler 会开，见下一节）。而任务刚出生时 FPCA 还是 0，什么都没用过，自然没什么可存。

真到任务用上浮点、被切走的那天，硬件会追加压 S0--S15，FreeRTOS 再补上 S16--S31------那是运行期 PendSV 的活儿，本文不展开。你只要记住：出生帧是 17 字，不是 33 字，因为 FreeRTOS 构造初始栈帧不使用浮点数，这时候还没有浮点上下文可言。

顺带说一句：如果你哪天读到一个 port 里写着 vstmdbeq r0!, {s16-s31}，那就是在补浮点数这部分，跟本文的 17 个字是两码事。

svc 0：让伪造现场变成真的

栈帧摆好了，任务还是不会跑。得有人把 PSP 指过去，再把 PC 装进 PC。

这件事分三步：调度器做准备工作、prvPortStartFirstTask() 重置环境、svc 0 触发异常返回。

先看 xPortStartScheduler() 收尾那几行：

freertos/portable/GCC/ARM_CM4F/port.c:361

	/* Make PendSV and SysTick the lowest priority interrupts. */
	portNVIC_SYSPRI2_REG |= portNVIC_PENDSV_PRI;
	portNVIC_SYSPRI2_REG |= portNVIC_SYSTICK_PRI;

	/* Start the timer that generates the tick ISR.  Interrupts are disabled
	here already. */
	vPortSetupTimerInterrupt();

	/* Initialise the critical nesting count ready for the first task. */
	uxCriticalNesting = 0;

	/* Ensure the VFP is enabled - it should be anyway. */
	vPortEnableVFP();

	/* Lazy save always. */
	*( portFPCCR ) |= portASPEN_AND_LSPEN_BITS;

	/* Start the first task. */
	prvPortStartFirstTask();

这里面跟上下文有关的有三件：把 PendSV 和 SysTick 的优先级压到最低（保证上下文切换不会打断更紧急的中断）；使能 FPU；把 FPCCR 的 ASPEN | LSPEN 置上------这就是"惰性压栈"的开关，让硬件在任务真用了浮点时才追加压栈。至于 uxCriticalNesting = 0，先记住这行，一会儿有用。

然后是 prvPortStartFirstTask()，整段都是汇编：

freertos/portable/GCC/ARM_CM4F/port.c:261

static void prvPortStartFirstTask( void )
{
	/* Start the first task.  This also clears the bit that indicates the FPU is
	in use in case the FPU was used before the scheduler was started - which
	would otherwise result in the unnecessary leaving of space in the SVC stack
	for lazy saving of FPU registers. */
	__asm volatile(
					" ldr r0, =0xE000ED08 	\n" /* Use the NVIC offset register to locate the stack. */
					" ldr r0, [r0] 			\n"
					" ldr r0, [r0] 			\n"
					" msr msp, r0			\n" /* Set the msp back to the start of the stack. */
					" mov r0, #0			\n" /* Clear the bit that indicates the FPU is in use, see comment above. */
					" msr control, r0		\n"
					" cpsie i				\n" /* Globally enable interrupts. */
					" cpsie f				\n"
					" dsb					\n"
					" isb					\n"
					" svc 0					\n" /* System call to start first task. */
					" nop					\n"
				);

逐句读：

• ldr r0, =0xE000ED08 读的是 VTOR（向量表偏移寄存器），[VTOR] 是向量表第 0 项，也就是初始 MSP 。也就是说，这里是从向量表里把 _estack 又读了一遍。
• msr msp, r0 把主栈重置回栈顶。main() 一路跑下来用过的那坨栈，就此作废------反正以后也用不上了。
• mov r0, #0; msr control, r0 把 CONTROL 清零：清掉 FPCA（声明"还没有浮点上下文"）、回到 MSP、保持特权级。
• cpsie i / cpsie f 开中断。注意这两句在 svc 之前，也就是说，从这一刻起中断随时可能进来。
• 最后 svc 0。这是全文最关键的一条指令。

为什么不直接 ldr r0, =_estack？因为 port 层不该知道链接脚本里的符号名------换个工程、换个链接脚本就编不过了。读 VTOR 再读向量表第 0 项，是唯一不依赖符号的通用做法；而 VTOR 指向的向量表，本来就是启动文件摆好的。

svc 是"请求操作系统服务"的指令，会触发 SVC 异常。而在用这个 port 的工程里，SVC_Handler 通常被宏映射到 vPortSVCHandler：

freertos/portable/GCC/ARM_CM4F/port.c:242

void vPortSVCHandler( void )
{
	__asm volatile (
					"	ldr	r3, pxCurrentTCBConst2		\n" /* Restore the context. */
					"	ldr r1, [r3]					\n" /* Use pxCurrentTCBConst to get the pxCurrentTCB address. */
					"	ldr r0, [r1]					\n" /* The first item in pxCurrentTCB is the task top of stack. */
					"	ldmia r0!, {r4-r11, r14}		\n" /* Pop the registers that are not automatically saved on exception entry and the critical nesting count. */
					"	msr psp, r0						\n" /* Restore the task stack pointer. */
					"	isb								\n"
					"	mov r0, #0 						\n"
					"	msr	basepri, r0					\n"
					"	bx r14							\n"
					"									\n"
					"	.align 4						\n"
					"pxCurrentTCBConst2: .word pxCurrentTCB				\n"
				);
}
/*-----------------------------------------------------------*/

这段只有 9 条指令，但信息量很大：

1. ldr r3, pxCurrentTCBConst2 / ldr r1, [r3]：先拿到 pxCurrentTCB 这个变量的地址，再读出它存的值------当前 TCB 的地址。此刻它已经被调度器指到了第一个要跑的任务。
2. ldr r0, [r1]：TCB 的第一个成员就是 pxTopOfStack，一次 ldr 拿到栈顶。
3. ldmia r0!, {r4-r11, r14}：从栈顶开始、往高地址连读 9 个字，装进 R4--R11 和 R14（也就是 EXC_RETURN）。读的正好是"软件帧 8 个 + EXC_RETURN 1 个"那 9 格，读完后 r0 自动加上 36，落在 T - 32。
4. msr psp, r0：把 PSP 指到 T - 32，也就是 R0 那一格。从这一刻起，PSP 正式接管任务栈。
5. msr basepri, r0（此时 r0 是 0）：把 BASEPRI 清零，放行所有可屏蔽中断。
6. bx r14：这不是普通函数返回，而是触发一次异常返回 。硬件读到 EXC_RETURN = 0xFFFFFFFD，于是按规矩从 PSP 弹 8 个字。

最后那一下硬件出栈，是这个过程的收尾：从 PSP = T - 32 开始，硬件依次弹出 R0、R1、R2、R3、R12、LR、PC、xPSR，弹完 PSP = T。然后：

• PC 从栈里被装回 PC，指向任务函数的第一行；
• xPSR 落进 APSR，T 位是 1，CPU 继续按 Thumb 执行；
• R0 就是刚才写进去的 pvParameters；
• LR 就是 prvTaskExitError；
• PSP 停在数组顶上，8 字节对齐。

还有个细节值得注意：svc 0 执行的时候，CPU 已经处于 handler 模式，脚下踩的是 MSP。所以 vPortSVCHandler 里读写的 PSP 完全是"别人的"栈------它敢在异常里大摇大摆地改 PSP，却不怕把自己脚下的栈踩了。

于是任务函数就这么"被调用"了------它甚至分不清自己是被谁调起来的。这就是整个启动过程最漂亮的地方：没有一条指令是"跳转到任务函数"，任务是被硬件异常返回"弹"进去的。

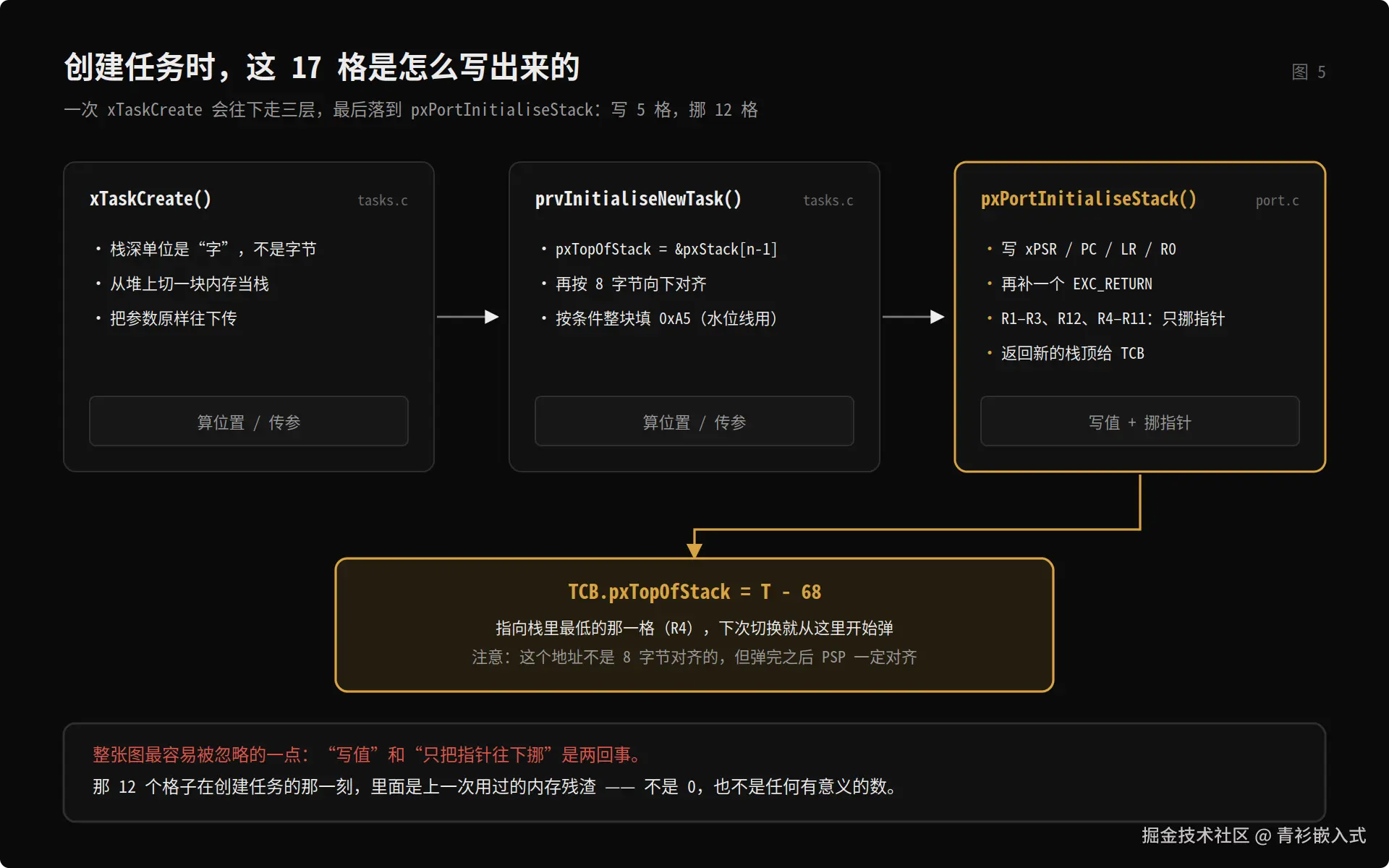

~图 5 · 从 xTaskCreate 到 TCB，写 5 格、挪 12 格~

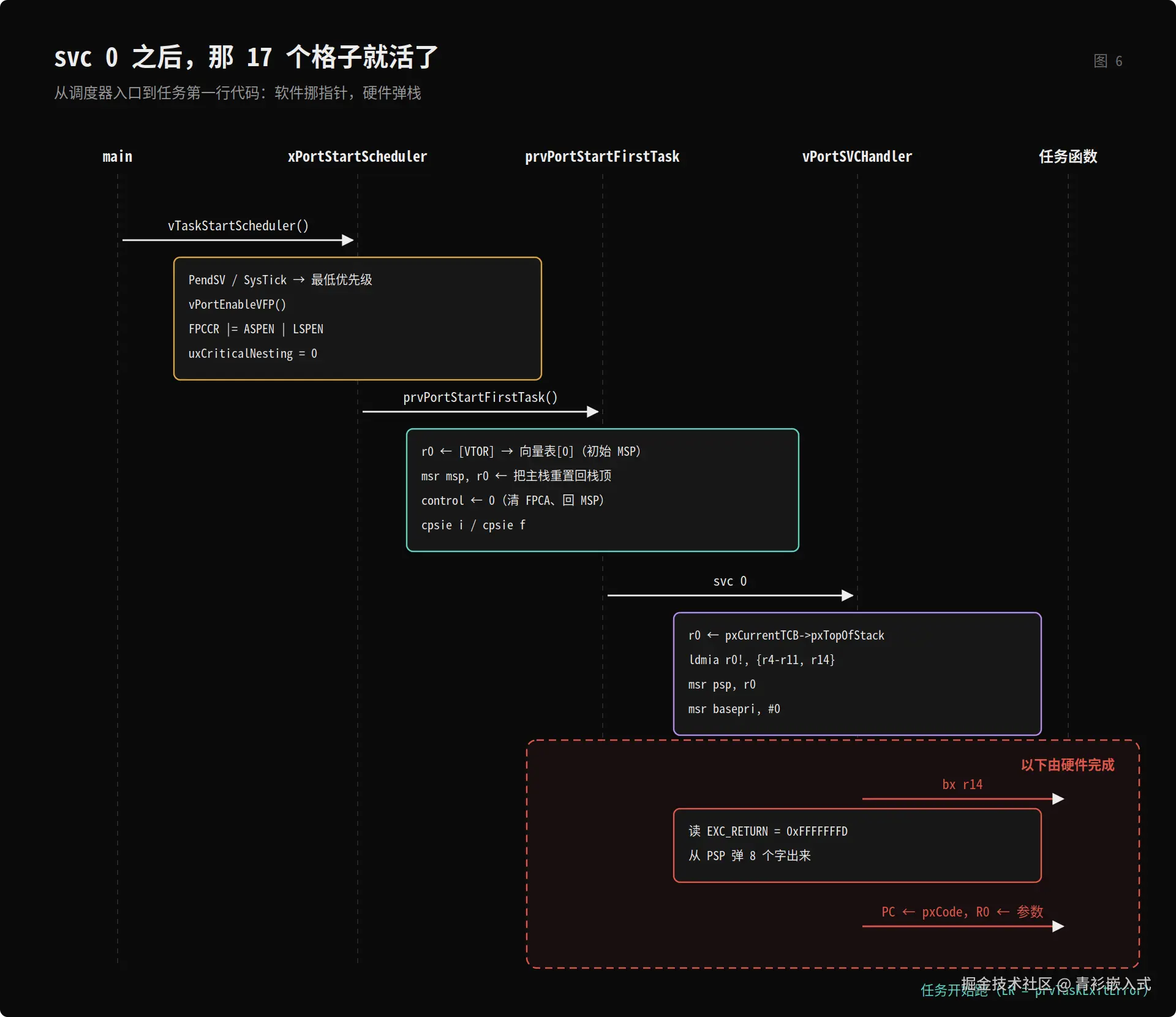

~图 6 · 软件负责挪指针，硬件负责弹栈；红框里那两步不归 FreeRTOS 管~

笔记总结

回到开头那个问题：任务被切走的时候，到底丢了什么？

丢了 17 个字，和一根 PSP。

xPSR 里的 T 位、PC 里的入口地址、LR 里那个"不许返回"的地址、R0 里的任务参数、EXC_RETURN 里的回家路线------这 5 个有值的格子，加上 12 个暂时还没有意义的格子，就是一次任务切换的全部家当。

把几个数字钉在这儿，方便你回头查：

• 17 个字 = 68 字节：一次任务切换要保存的上下文；
• 5 个字被赋值 ：xPSR、PC、LR、R0、EXC_RETURN；
• 12 个字被跳过 ：R12、R3、R2、R1、R4--R11；
• 三个关键地址 ：pxTopOfStack = T - 68，svc 之后 PSP = T - 32，硬件弹完 8 个字 PSP = T。

第一次 SysTick 到来之后，这套保存/恢复的逻辑会再被用到一次，只不过方向反过来------那是运行期切换的事情，任务切换时上下文是靠 PendSV 执行的，本文到这儿就收手来。剩下的那些，是调度算法、是链表、是优先级，是另一篇笔记要介绍的事。

下次你写 xTaskCreate 的时候，脑子里能闪过这 17 个格子，这篇笔记就没白写。
