CPU& 内存加压工具 stress-ng 介绍

01 文章背景介绍

在实车测试时，除了感知算法外，往往还会有别的 APP 在同时运行，从而挤压算法的资源占用，影响模型性能，降低部署效果。因此在项目早期做板端验证的时候，我们就可以使用一些工具对 CPU 和内存进行加压，再运行模型，以模拟实车测试的情况，得到模型在硬件资源受限时的性能数据，做到心中有数，及时调整优化，避免到了项目后期还要为节约性能开销而裁剪模型，得不偿失。

本文的重点在于向广大开发者介绍 stress-ng 工具，并探究该工具是否能明显影响模型的性能表现，以方便开发者在非实车环境下能做好性能验证工作。关于模型或工程的性能调优，可参考社区其他精品贴。因作者水平有限，文章如有错漏之处，欢迎指出并共同交流。

02 开发板加压工具介绍

2.1 stress-ng 简介

Stress-ng 可以在 linux 上产生系统负载，可加压 CPU、内存、磁盘 IO 等，且有多种加压策略，比如浮点运算、整数运算、矩阵运算、压缩、解压缩等，可以用来测试系统在高负载的状况下的稳定性。

Stress-ng 工具的 github 开源地址为：https://github.com/ColinIanKing/stress-ng

2.2 stress-ng 编译说明

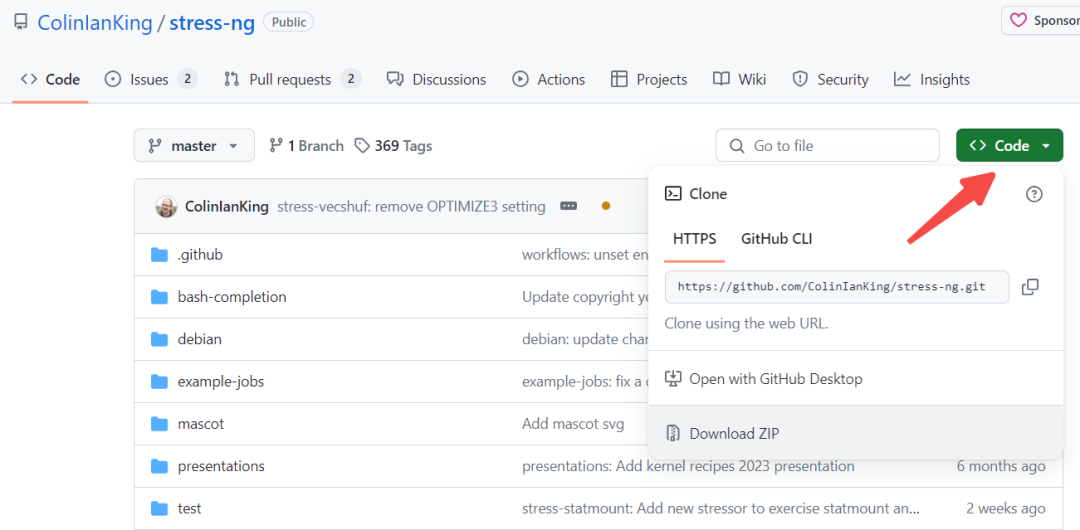

1. 首先进入 stress-ng 的 github 页面，下载源码到我们的 x86 服务器上

2. 接下来进行源码编译。由于我们的加压测试环境是 arm 开发板，而 github 介绍的编译流程基于 x86，因此我们需要配置**环境变量来设置交叉编译器**，以编译出可在开发板运行的二进制文件，参考代码如下：

cd stress-ng-0.17.06export CC=aarch64-linux-gnu-gccmake

3. 编译完成后，会在源码所在的文件夹下生成可执行文件 stress-ng，将其复制到开发板上的/userdata 路径即可。

2.3 stress-ng 使用说明

2.3.1 主要参数介绍

• --cpu N：让 N 个 CPU 满载，N=0 会让所有 CPU 满载

• --cpu-load M：搭配--cpu 使用，占用 N 个核各自 M%的 CPU 负载

• --vm N：启用 N 个进程占用内存，不断释放和分配

• --vm-bytes N：所有 vm 进程共占用 N 字节的内存大小，可带单位，如 1M 1G

• --vm-keep：vm 进程一直占用内存不释放

• --timeout N：加压时长 N 秒，可带单位，如 1s 1m 1h 1d，不配置则为 1d

2.3.2 CPU 加压方法

CPU 加压命令：

stress-ng --cpu 4 --cpu-load 90

运行以上命令可让 4 个 CPU 核各以 90%左右的负载运行。

2.3.3 CPU 和内存共同加压方法（推荐）

执行以下命令可让 CPU 和内存共同被加压：

stress-ng --vm 2 --vm-bytes 2G --vm-keep

vm 为 2 会让 2 个 CPU 核满载运行，vm-bytes 为 2G 则会占用 2G 的内存（和 vm 数量无关），添加 vm-keep 会让内存一直占据不被释放。这个命令可以同时为 CPU 和内存加压，是比较推荐的一种方式，本文也会基于这种方法做性能测试工作。

03 模型性能评测工具介绍

3.1 hrt_model_exec 简介

hrt_model_exec 是地平线算法工具链提供的模型执行工具，可以使用该工具的 perf 功能在开发板上评测模型的推理性能，该工具的完整介绍可以查看用户手册：

https://developer.horizon.cc/api/v1/fileData/horizon_j5_open_explorer_cn_doc/runtime/source/tool_introduction/source/hrt_model_exec.html

我们可以在 OE 包的 ddk/package/board/hrt_tools/bin 路径找到这个工具，需要将其复制到开发板。

3.2 hrt_model_exec 使用方法

hrt_model_exec 可以在单核单线程下评测模型的单帧延时（Latency），也可以在双核多线程下评测模型的吞吐量（FPS）。单帧延时体现了单个模型处理一帧数据所需的时间，是衡量计算平台能满足实时性能要求的重要指标。

这里我们选择基于单帧延时来分析性能影响，相比 FPS，对单帧延时的观测会更加稳定。

评测模型单帧延时的参考命令如下：

hrt_model_exec perf --model_file ./model.bin --frame_count 1000

frame_count 默认为 200，这里我们设置为 1000，为的是让评估的数值更加准确。

04 实验部分

4.1 实验思路

本文分别使用一大一小两个模型分析 CPU 和内存加压对单帧延时的影响，计算平台为 征程 5。

大模型使用 CenterPoint（来自 OE 包 ddk/samples/model_zoo/runtime/ai_benchmark/qat/centerpoint_pointpillar_nuscenes），小模型使用 Resnet18（OE 包 ddk/samples/ai_toolchain/horizon_model_convert_sample/03_classification/03_resnet18 以 O3 编译）。加压手段采用本文 2.3.3 "CPU 和内存共同加压方法"，比较两个模型的单帧延时受影响程度。

4.2 征程 5 硬件资源说明

对本实验涉及到的 征程 5 硬件资源，这里做出以下简单介绍。

• CPU: 8 * A55

• BPU：征程 5 有双核 BPU，但本文所做的性能测试只用到单核

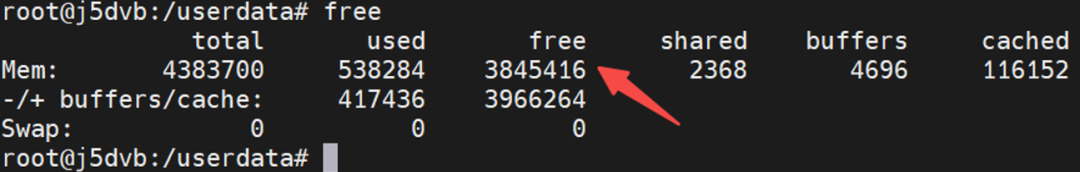

• 内存：可使用 free 命令查看开发板内存分配情况，在不执行任何用户进程时，可用内存约为 3.8G，见下图

4.3 实验结果展示

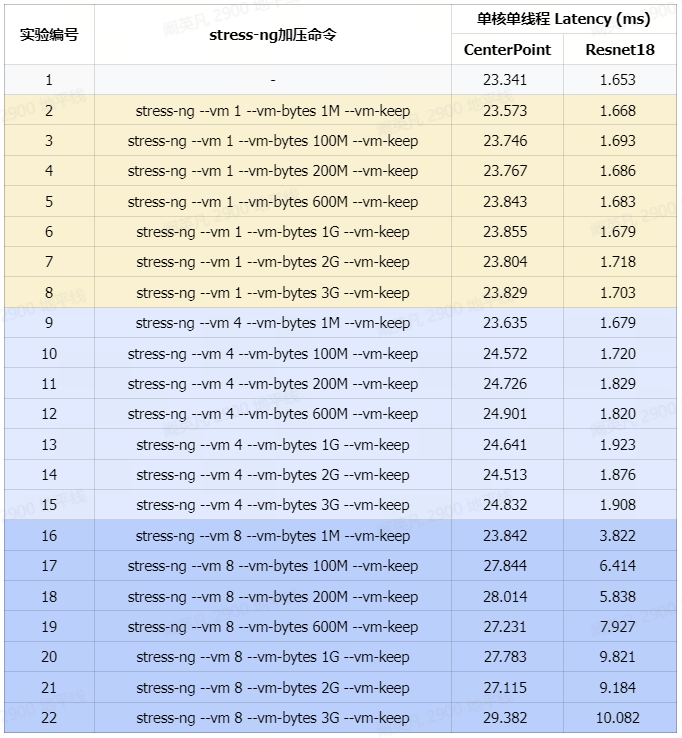

*4.3.1 实验数据总表*

• 实验 1 为不加压时，分别单独运行 CenterPoint 和 Resnet18 得到的单帧延时数据；

• 实验 2-8 为 1 个 CPU 核满载时，内存占用依次提升的单帧延时数据；

• 实验 9-15 为 4 个 CPU 核满载时，内存占用依次提升的单帧延时数据；

• 实验 16-22 为全部 CPU 核满载时，内存占用依次提升的单帧延时数据；

• CenterPoint 和 Resnet18 分开测试，不会同时运行。

可以查看下方更加直观的，基于表格信息制作的折线图。

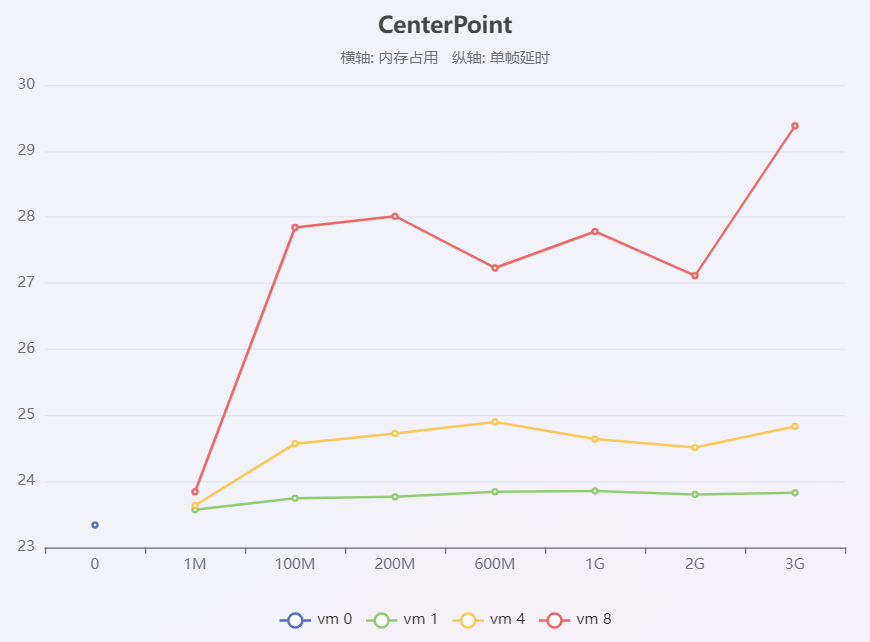

4.3.2 CenterPoint 折线图

图中蓝色圆点 代表不加压时，CenterPoint 的性能数据，绿色折线 表示单核满载时内存占用依次提升的性能数据，黄色折线 表示 4 核满载时内存占用依次提升的性能数据，红色折线表示 8 核满载时内存占用依次提升的性能数据。

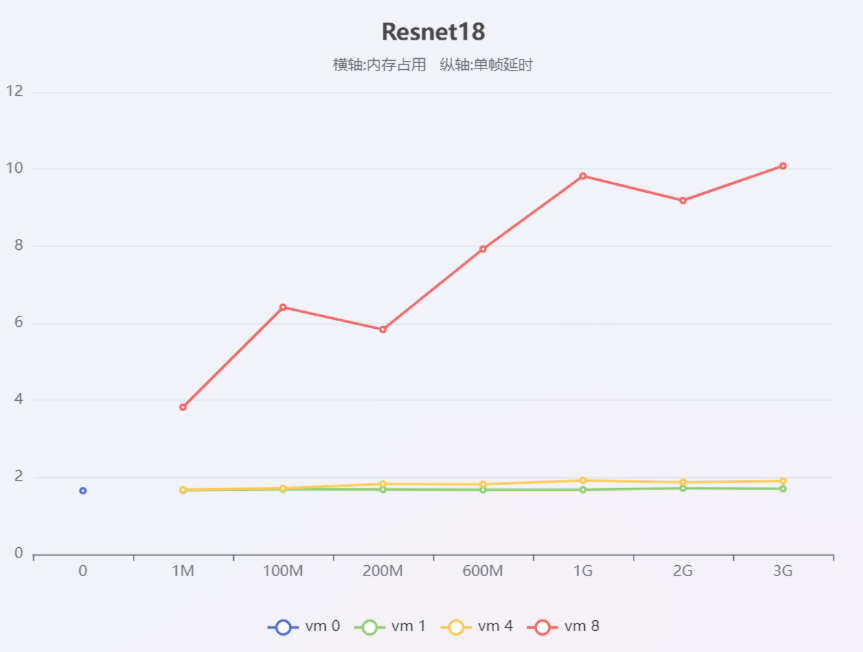

4.3.3 Resnet18 折线图

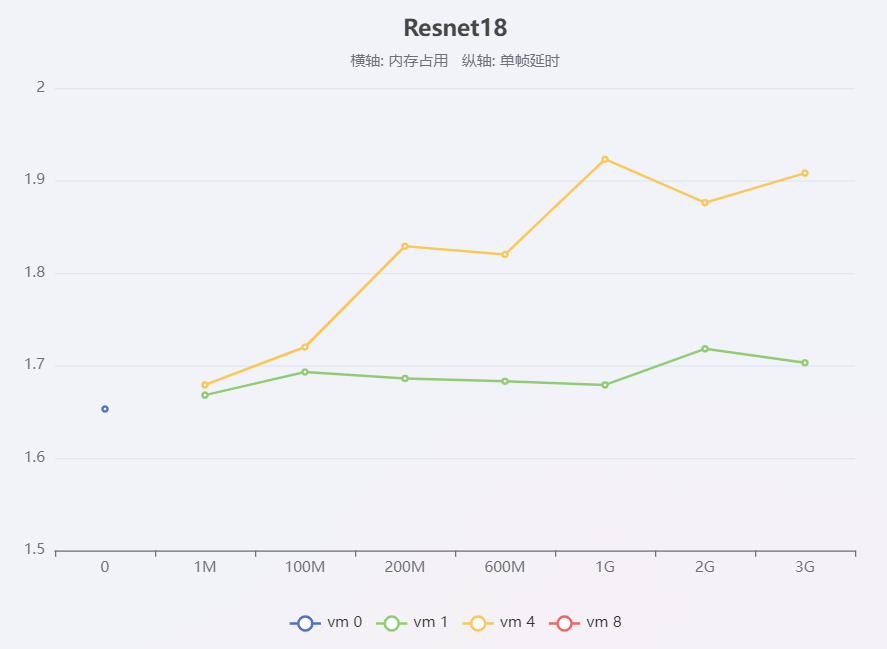

Resnet18 折线图的阅读方法同 Centerpoint。由于在 8 核满载（红色折线） 时，模型性能下降尤为严重，因此额外提供了下图，可方便地看出单核满载（绿色折线） 和 **4 核满载（黄色折线）**下的性能变化情况。

05 实验结论

1. stress-ng 工具对 CPU 和**内存的占用，可以显著影响模型性能**；

2. 内存加压对模型单帧延时的影响相对较小，CPU 加压影响较大；

3. 在内存占用相同时，CPU 占用越高，模型单帧延时越高；

4. 在 CPU 负载相同时，随着内存占用的提升，模型的单帧延时有上升趋势；

5. 在 CPU 全部核满载时，小模型的单帧延时上升情况比大模型严重很多。

06 结论

本文重点介绍了 stress-ng 工具并通过实验证明了 stress-ng 对 CPU 和内存的加压可以明显影响模型的性能表现，该工具可方便开发者验证模型在资源受限时的实际运行性能。
