FM 接收较灵敏且容易收到干扰，IC 摆放要考虑蓝牙天线和 FM 天线的位置。尽量
做到 FM 天线焊接点靠板边放置，FM 天线在板上走线最短，注意焊接的外置天线不要在
PCBA 上过多盘绕。
2、 天线匹配网络靠近芯片引脚放置，在没有 FMVSS 管脚的情况下，一般天线电路使用 AGND
为参考地，而含有 FMVSS 管脚芯片，请使用 FMVSS 为参考地（一般不分地，即将 FMVSS
与 GND 数字地短接）。

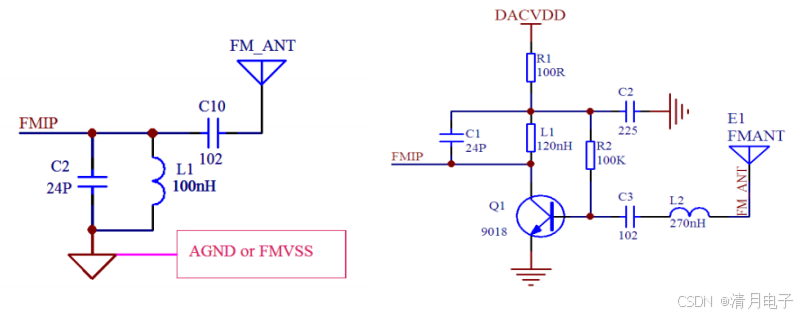

3、若受模具（如全金属+内置天线）影响，FM 性能差，或者对 FM 要求比较高的客户，请预
留 FM 放大电路，放大电路默认接 GND 数字地。对于带 FMVSS 管脚的芯片，可直接将 FMVSS
接 GND 数字地。FM 放大电路参考如下。根据不同样机，一般调整该网络 LC 电路（L1 和 C1）
和串联输入电感 L2。
4、FM 天线走线必须远离其它信号线，天线走线靠板边，FM 天线匹配网络周围要大面积铺 GND， 保证 FM 参考地平面的完整性，电池地焊接点尽量放置在 FM 附近，以保证 GND 的回路最短， 减少干扰。天线与 GND 铺铜安全间距要加大处理，建议 0.6mm 或以上。

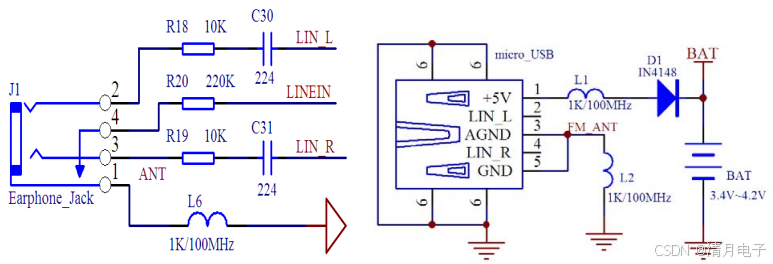

5、FM 天线复用电路抗干扰处理。一些设计电路，会将音频座、micro USB 充电座等复用天线 来提升 FM 性能，但是在电路设计时，要注意天线走线不要太"绕"、"长"，或者有太多分叉。 注意在 FM 天线加长的情况下，降低其它加长了的信号线对 FM 的干扰。如下图所示，请将 R18、 R20、R19、L6、L1、L2 靠相应座子放置。
6、FM 一般调试步骤：
a、不同天气、不同时间段、不同位置，实际收台效果会有差别，在调试 FM 时要有对比样机 做参考，且使用整机测试b、在确认机子没有频偏的情况下，软件降低 FM 收台阀值，在实环境中测试能不能收到足够 的清晰台，如果发现在某一频段收台差，如低频效果差，可将天线匹配网络做修改，一般调整 LC 参数。
c、如果整体效果差，请查看 PCB FM 铺地是否完整、电池地是否离 FM 铺地太远、FM 天线 是否受其它信号线干扰（特别是推屏信号线、DC-DC 开关电源）。FM 天线地线短接点和铺地完 整性对 FM 性能非常重要。
d、对于 FM 天线走线"绕"且多复用的样机（如音频座和 USB 座都复用天线），如果 FM 性 能差，调试时一定要分开处理，即切断一路来调试收台效果。
