MQTT报文类型

1. MQTT 报文类型概述

MQTT 协议定义了 14种报文类型,每种类型有不同的用途。常见的类型包括:

CONNECT:客户端连接请求

PUBLISH:发布消息(携带应用数据)

SUBSCRIBE:订阅主题

PUBACK:QoS 1消息的确认

PINGREQ/PINGRESP:心跳包

2. 何时接收 PUBLISH 报文?

当以下条件满足时,接收到的报文是 PUBLISH 报文:

客户端已订阅主题:客户端通过 SUBSCRIBE 报文订阅了某个主题。

服务端推送消息:服务端(或另一个客户端)向该主题发布消息,通过 PUBLISH 报文传输。

QoS 匹配:根据 QoS 级别,可能伴随 PUBACK/PUBREC 等确认报文。

3. 如何判断报文类型?

通过 Fixed Header 的第一个字节 判断报文类型:

c 复制代码
uint8_t packet_type = packet[0] >> 4;  // 高4位为报文类型

如果 packet_type == 0x3,则为 PUBLISH 报文。

其他值对应不同报文类型(如 0x2=CONNACK、0x9=SUBACK)。

4. PUBLISH 报文的结构

一个典型的 PUBLISH 报文结构如下:

c 复制代码
 Fixed Header (类型+标志+剩余长度) | Variable Header (主题+Packet ID) | Payload (消息内容)

Fixed Header:必选,包含报文类型(0x3)和 QoS 标志。

Variable Header:包含主题名(UTF-8 字符串)和 Packet ID(QoS > 0 时存在)。

Payload:实际传输的数据(可以是任意二进制内容)。

5. 示例:接收 PUBLISH 报文

假设客户端订阅了主题 /sensor/temperature,当服务端向该主题发布消息时,客户端会收到如下 PUBLISH 报文:

c 复制代码
Fixed Header:
  0x30                // 报文类型=0x3 (PUBLISH), QoS=0, RETAIN=0
  0x12                // 剩余长度=18字节

Variable Header:
  0x00 0x10           // 主题长度=16字节
  "/sensor/temp"      // 主题(16字节)

Payload:
  "25.5℃"            // 消息内容(5字节)

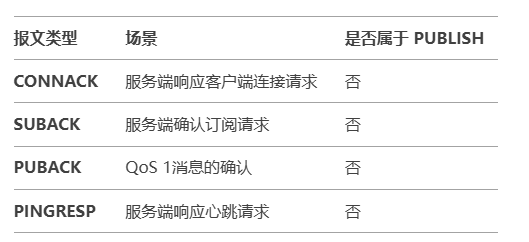

6. 其他常见接收报文

7. 如何验证接收的报文类型?

通过代码解析第一个字节的高4位:

c 复制代码
void handle_mqtt_packet(uint8_t *packet) {
    uint8_t packet_type = packet[0] >> 4;

    if (packet_type == 0x3) {
        printf("收到 PUBLISH 报文\n");
        parse_publish_packet(packet);
    } else if (packet_type == 0x2) {
        printf("收到 CONNACK 报文\n");
    }
    // 其他类型处理...
}

总结

属于 PUBLISH 的情况:当客户端订阅主题后接收应用数据时,报文类型为 PUBLISH。

不属于 PUBLISH 的情况:连接确认(CONNACK)、订阅确认(SUBACK)等控制报文。

验证方法:通过报文头的第一个字节高4位判断类型。
