RISC-V debug专栏2 --- Debug Module(DM)

Debug Module（DM）的核心功能

DM 就像一个翻译官，负责把调试器的抽象指令（比如 "暂停处理器"）转换成硬件能听懂的具体操作。它必须实现以下基本功能：

1. 必要功能 （必须实现）：
   • 暂停 / 恢复任意处理器核心（hart）。
   • 告诉调试器哪些核心已经暂停。
   • 读写暂停状态下的核心寄存器（比如通用寄存器 GPR）。
   • 提供复位信号，确保能从启动第一条指令开始调试。
2. 可选功能 （根据设计选择）：
   • 直接读写非通用寄存器（如 CSR）。
   • 用 "程序缓冲区" 让核心执行任意指令（比如访问内存）。
   • 同时控制多个核心暂停 / 恢复。
   • 直接访问系统总线（无需通过核心）。

1. DM 的接口（DMI 总线）

DM 通过DMI 总线与调试主机通信，就像电脑通过 USB 连接外设一样：

• 主设备是调试主机（如运行 GDB 的电脑）。
• 从设备是 DM 和其他调试模块（如多个 DM 或自定义设备）。
• 地址空间：DM 的地址从最低位开始，额外地址可分配给其他设备。例如：

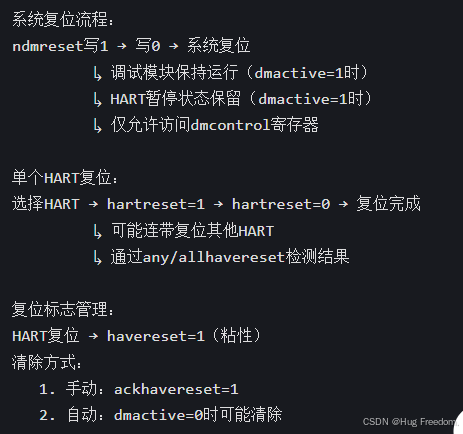

2. Reset control

DM 负责管理系统的全局复位信号（ndmreset / non debug module reset）：

• 作用：除 DM 和Debug Transport模块之外的所有组件会被复位或保持在复位状态。具体哪些部件被复位由芯片厂商决定，但必须保证调试器能从程序第一条指令开始调试。

• 规则 ：

  • DM模块自己的状态和寄存器只有两种情况会被复位：
    a. 系统刚上电时
    b. 当 dmcontrol 寄存器中的 dmactive 位为 0 时（即调试功能未激活）
  • 如果调试功能激活（dmactive=1），系统复位时 HART 的暂停状态会被保留（比如断点位置），但触发相关的 CSR 寄存器可能会被清除
  • 由于时钟和电源域的设计问题，系统复位时不能随意进行 DMI 访问
  • 此时唯一允许的操作是读写 dmcontrol 寄存器，其他 DMI 操作会导致不可预测的结果

• ndmreset 的操作规则

  • 复位信号的持续时间没有强制要求，但必须满足：
    a. 先写 1 使能复位
    b. 再写 0 触发实际复位
  • 系统恢复时间不确定，通过 allunavail/anyunavail 寄存器报告

• 单个 HART 的复位方法

  • 通过选择目标 HART，设置并清除 hartreset 位实现复位
  • 实际复位可能包括未被选中的 HART（厂商实现差异）

• 复位状态检测

  • 调试器可通过以下方式确认复位情况：
    a. anyhavereset：是否有至少一个选中 HART 处于复位状态
    b. allhavereset：是否所有选中 HART 都处于复位状态

• 复位标志的清除规则

  • 复位后 HART 会设置粘性标志（必须手动清除）
  • 清除方法：向 dmcontrol 的 ackhavereset 位写 1
  • 特殊情况：当 dmactive=0 时，标志可能自动清除

• 复位后的 HART 行为

  • 如果设置了 haltreq 或 resethaltreq：
    • 复位后立即进入调试模式
  • 否则：
    • 正常执行程序

3. selecting Harts

• 一个调试模块（DM）最多可以连接 2^20 个硬件线程（hart）。调试器需要先选择一个特定的 hart，之后对这个 hart 发出的暂停、恢复、复位和调试等命令就都只针对这个被选中的 hart 起作用。
• 调试器如果要列出所有的 hart，需要先确定 HARTSELLEN 的值。

1. 把 hartsel 寄存器里的所有位都设为 1（假定 hartsel 有最大的位宽），接着读取 hartsel 的值，这样就能知道哪些位实际上被设置了，从而确定 HARTSELLEN（即 hartsel 寄存器里有效位的数量）。
2. 从索引为 0 的 hart 开始，逐个选择 hart，直到 dmstatus 寄存器里的 anynonexistent 位变为 1（这表明后面没有可用的 hart 了），或者达到了 HARTSELLEN 所限制的最大索引。

• 调试器可以通过接口读取 mhartid 寄存器，或者读取系统的配置字符串，来了解 hart 索引和 mhartid 之间的映射关系。

3.1 选择单个hart

• 所有的调试模块都必须支持选择单个 hart。调试器选择单个 hart 的方法很简单，就是把要选的 hart 的索引值写到 hartsel 寄存器里。hart 的索引是从 0 开始的，而且是连续编号的，一直到最后一个索引。

举个例子，要是你想选择第 3 个 hart（索引为 2，因为索引从 0 开始），就把数值 2 写入 hartsel 寄存器。之后执行的暂停、恢复、复位和调试命令都只会对这个被选中的 hart 起作用。

3.2 选择多个hart

• 调试模块可以实现一个 Hart 数组掩码寄存器，这样就能一次选择多个 hart 了。这个 Hart 数组掩码寄存器的第 n 位对应索引为 n 的 hart，如果这一位是 1，就表示选中了这个 hart。通常，一个 DM 的 Hart 数组掩码寄存器的位宽刚好能覆盖它所支持的所有 hart，但也允许把其中某些位固定设为 0。
• 调试器可以通过 hawindowsel 和 hawindow 来设置 Hart 数组掩码寄存器里的位，然后设置 hasel 来对所有被选中的 hart 执行操作。如果支持这个功能，就可以同时对多个 hart 进行暂停、恢复和复位操作。而且，设置或清除 hasel 不会影响 Hart 数组掩码寄存器的状态。
• 只有通过 dmcontrol 发起的操作才能同时作用于多个 hart，而抽象命令（Abstract Commands）只对通过 hartsel 选中的单个 hart 起作用。

4. Hart States

每个可被选中的 Hart（硬件线程）必定处于以下四种状态之一：

1. 不存在（Nonexistent）
2. 不可用（Unavailable）
3. 运行中（Running）
4. 暂停（Halted）

状态详解

a. 不存在（Nonexistent）

• 含义：这个 Hart 在系统中根本不存在，无论等多久都不会出现。
• 例子 ：
  假设系统只有 1 个 Hart（索引 0），那么索引 1 及以上的 Hart 都是 "不存在" 的。
• 调试器行为 ：
  调试器遇到第一个不存在的 Hart 后，会认为后面所有索引的 Hart 都不存在。

b. 不可用（Unavailable）

• 含义：Hart 可能暂时无法使用，或者被系统永久禁用（比如工厂关闭）。
• 可能原因 ：
  • 正在复位（Reset）
  • 暂时断电
  • 未插入系统（如扩展卡未安装）
  • 制造时被永久禁用（导致 Hart 索引不连续）
• 调试器行为 ：
  即使 Hart 永远不会可用，调试器也必须将其视为 "不可用"，以便正确枚举所有可能的 Hart。

c. 运行中（Running）

• 含义：Hart 正在正常执行程序，就像没有调试器连接一样。
• 特点 ：
  • 可能处于低功耗模式或等待中断，但调试器可以通过暂停请求（haltreq）让它进入暂停状态。
  • 例如：手机 CPU 在省电模式下运行，但仍能被调试器暂停。

d. 暂停（Halted）

• 含义：Hart 被调试器暂停，只能执行调试器的命令（如单步执行、读写寄存器）。
• 特点 ：
  • 处于调试模式，无法自主运行程序。
  • 例如：调试器设置断点后，Hart 会暂停在此处等待调试指令。

复位后的状态变化

• 复位期间：Hart 可能处于 "不可用" 状态。
• 复位结束后 ：
  1. Hart 可能短暂进入 "运行中" 状态（比如执行初始化代码）。
  2. 最终根据调试器的配置（haltreq和resethaltreq）决定是继续运行还是暂停。

状态判断工具

调试器通过dmstatus寄存器的以下标志位判断状态：

• allnonexistent：所有 Hart 都不存在（罕见）。
• anynonexistent：存在至少一个不存在的 Hart。
• allunavail：所有 Hart 都不可用。
• anyunavail：存在至少一个不可用的 Hart。
• allrunning：所有 Hart 都在运行。
• anyrunning：存在至少一个运行中的 Hart。
• allhalted：所有 Hart 都被暂停。
• anyhalted：存在至少一个被暂停的 Hart。

总结

• 不存在：系统中没有这个 Hart。
• 不可用：Hart 可能存在，但暂时或永久无法使用。
• 运行中：Hart 正常执行程序，可被调试器暂停。
• 暂停：Hart 被调试器控制，只能执行调试命令。

通过这些状态，调试器可以精准控制和监控每个 Hart 的行为。

5. Run Control

基本概念

调试模块（DM）会为每个 hart 记录 4 个概念上的状态位：

1. 暂停请求（halt request）：就像老师让学生停下来别写作业了。
2. 恢复确认（resume ack）：好比学生收到老师让继续写作业的通知后，给老师一个确认的回复。
3. 复位时暂停请求（halt - on - reset request）：可以想象成在重新开始考试前，老师要求学生先别动笔。
4. 硬件线程复位（hart reset）：类似于把电脑重启一下。

除了恢复确认位可能初始化为 0 或者 1，其他 3 个位初始都为 0。

状态信号

DM 会从每个 hart 接收 "已暂停（halted）""正在运行（running）" 和 "已复位（havereset）" 这些信号。调试器能通过一些寄存器看到恢复确认位的状态，以及 "已暂停""正在运行""已复位" 信号的状态，但其他位的状态不能直接看到。

暂停请求操作

当调试器把 haltreq 设为 1 时，就好像老师喊了一声 "都别写了"，每个被选中的 hart 的暂停请求位就会被设置。如果一个 hart 正在运行，或者刚从复位状态恢复，看到自己的暂停请求位被设置了，它就会停下来，就像学生听到老师的话停下手中的笔。同时，它会取消 "正在运行" 信号，发出 "已暂停" 信号。要是 hart 本来就已经暂停了，就会忽略这个暂停请求位，就像已经停下笔的学生不会再因为老师重复 "别写了" 而有额外反应。

恢复请求操作

当调试器把 resumereq 设为 1 时，好比老师说 "可以继续写作业了"。这时，每个被选中的 hart 的恢复确认位会被清除，并且每个被选中且处于暂停状态的 hart 会收到恢复请求。hart 收到请求后，就会继续工作，就像学生继续写作业，同时取消 "已暂停" 信号，发出 "正在运行" 信号。最后，恢复确认位会被设置，表示已经确认恢复。正在运行的 hart 会忽略恢复请求，就像一直在写作业的学生不会因为老师重复 "继续写" 而有额外反应。

响应时间要求

当请求暂停或者恢复时，除非 hart 不可用，否则它必须在 1 秒内做出响应。不过一般来说，可能几个时钟周期就会有反应，就像学生听到老师的话马上就会做出动作。

复位时暂停请求操作

DM 可以为每个 hart 实现可选的 "复位时暂停请求" 位。当 DM 把 hasresethaltreq 设为 1 时，就表示它支持这个功能。调试器把 setresethaltreq 设为 1，就像老师在重新开始考试前说 "大家先别动笔"，每个被选中的 hart 的 "复位时暂停请求" 位就会被设置。当这个位被设置后，下次 hart 复位结束，它会马上进入调试模式，不管复位是什么原因引起的。这个位会一直保持设置状态，直到调试器把 clrresethaltreq 设为 1 来清除它，或者 DM 进行复位，就像老师说 "可以开始考试了"，学生才会开始动笔。

总结

调试模块通过设置不同的控制位，就像老师给学生发指令一样，来控制 hart 的运行、暂停和复位等状态，并且能根据 hart 反馈的信号了解它的状态。同时，对 hart 的响应时间也有一定要求。

6. Abstract Command

抽象命令概述

调试模块（DM）支持一组抽象命令，不过大部分命令是可选的。这就好比一个工具包，里面有很多工具，但不是每个工具都一定会被用到。

有时候，就算被选中的硬件线程（hart）没有暂停，调试器也能执行某些抽象命令。就好像你在一台电脑运行程序的时候，也能对它进行一些简单的设置操作。

调试器要知道某个 hart 在特定状态下支持哪些抽象命令，只能通过实际去尝试执行这些命令，然后查看 abstractcs 寄存器里的 cmderr 值，看看命令是否执行成功。就像你想知道一个新玩具能做哪些动作，只能亲自去操作一下，看看它能不能按你的要求做出反应。

而且有些命令在设置了某些选项时能支持，设置其他选项时就不支持了。如果设置了不支持的选项，DM 会把 cmderr 设置为 2，表示 "不支持"。比如一个游戏，有些难度级别是支持的，有些难度级别是不支持的，你选了不支持的难度，游戏就会提示你不行。

执行抽象命令的过程

调试器执行抽象命令时，就像给 DM 下指令，要把命令写到 command 寄存器里。然后，通过读取 abstractcs 寄存器里的 busy 位，就能知道命令是否执行完了。命令执行完后，cmderr 会告诉你命令是否成功。命令可能会失败，原因可能是 hart 没暂停、没运行、不可用，或者执行过程中遇到了错误。这就好比你让一个工人完成一项任务，你可以通过看他是不是还在忙（busy）来知道任务有没有完成，最后通过任务的结果（cmderr）来判断是否成功。

如果命令需要参数，调试器得在写命令到 command 寄存器之前，先把参数写到数据寄存器里。要是命令有返回结果，DM 得在 busy 位清零之前，把结果放到数据寄存器里。具体用哪些数据寄存器存参数在表格 3.1 里有说明，而且最低有效字要放在编号最小的数据寄存器里。参数的宽度取决于执行的命令，没明确指定时就是 DXLEN。这就好比你给工人布置任务时，要先把任务所需的材料（参数）准备好放在指定的地方，等任务完成后，工人要把结果也放在指定的地方。

抽象命令接口的设计目的

抽象命令接口的设计是为了让调试器能尽快地发出命令，之后再去检查命令是否无错完成。一般情况下，调试器的速度比目标硬件慢很多，而且命令通常能成功执行，这样就能实现最大的吞吐量。要是有命令失败了，这个接口能保证失败的命令之后不会再执行其他命令。调试器要找出是哪个命令失败了，就得查看 DM 的状态（比如 data0 寄存器的内容）或者 hart 的状态（比如被程序缓冲区程序修改的寄存器内容）。这就好比你给一群工人依次布置任务，先快速把任务都布置下去，之后再检查任务完成情况。如果有一个任务失败了，后面的任务就先不执行了，然后通过查看相关的工作记录（DM 或 hart 的状态）来找出是哪个任务出了问题。

执行抽象命令的限制条件

在开始执行抽象命令之前，调试器得确保 haltreq、resumereq 和 ackhavereset 这几个位都是 0。这就好比你要让工人开始一项新任务，得先确保之前的暂停、恢复和复位相关的事情都处理好了。

当抽象命令在执行时（abstractcs 里的 busy 位为高），调试器不能改变 hartsel（选择的 hart），也不能把 haltreq、resumereq、ackhavereset、setresethaltreq 或 clrresethaltreq 这些位设置为 1。这就好比工人在干活的时候，你不能随便换工人，也不能突然让他暂停、恢复或者复位。

处理命令执行异常的情况

如果一个抽象命令没在预期时间内完成，看起来像是卡住了，调试器可以尝试下面的步骤来中止这个命令：先复位 hart（用 hartreset 或 ndmreset），然后复位 DM（用 dmactive）。这就好比工人干活卡住了，你先把他 "重启" 一下，再把工作环境 "重启" 一下。

如果在所选的 hart 不可用的时候启动抽象命令，或者在执行抽象命令时 hart 变得不可用了，DM 可能会终止这个抽象命令，把 busy 位清零，把 cmderr 设置为 4（表示 "暂停 / 恢复" 问题）。也有可能命令看起来就像卡住了（busy 位一直不清零）。这就好比工人突然生病了（hart 不可用），正在做的任务可能就做不下去了，要么直接停止，要么就一直卡在那里。

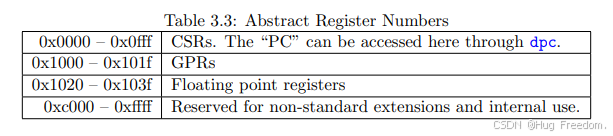

6.1 Abstract command list

• 0x0000 - 0x0fff ：放的是 CSRs（控制状态寄存器），这里面可以通过 dpc 这个 "快捷方式" 访问 "PC"（程序计数器，类似记录你正在看哪一页书的标记）。
• 0x1000 - 0x101f：放的是 GPRs（通用寄存器，像通用抽屉，啥都能临时放一点）。
• 0x1020 - 0x103f：放的是浮点寄存器（专门放小数相关数据的抽屉）。
• 0xc000 - 0xffff：留着以后给特殊扩展功能或内部用的，现在先空着。

• cmdtype：等于 0 时，代表这个命令是 "Access Register"（访问寄存器），就像给调试器一个 "访问寄存器" 的任务标签。
• aarsize：决定访问寄存器时拿多少数据。2 是拿 32 位（一小份），3 是拿 64 位（中等份），4 是拿 128 位（一大份）。如果要拿的量比寄存器实际能给的多，访问就会失败。
• aarpostincrement：如果是 1，比如你访问了 0 号寄存器，访问完后，下次自动变成访问 1 号寄存器（像自动翻页）。0 就是没这功能。
• postexec：如果是 1，在完成数据转移（读或写寄存器）后，去执行 "程序缓冲区" 里的程序（像做完一件事，再顺手做另一件事）。0 就是不做。
• transfer ：配合 write 用。1 表示要按 write 的指示做操作（读或写寄存器）。
• write ：当 transfer 是 1 时，0 表示从寄存器读数据到 arg0（从抽屉拿东西放篮子）；1 表示从 arg0 写数据到寄存器（把篮子东西放抽屉）。
• regno：要访问的寄存器编号，像抽屉号码。

"Access Register" 命令就像调试器当 "寄存器管理员"，对 CPU 寄存器进行操作，还能执行一个小任务（程序缓冲区）。举例：

• 读寄存器 ：比如你想看看 3 号寄存器（regno = 3）里的内容。设置 write = 0（不写），transfer = 1（要操作）。调试器就像从 3 号抽屉里把东西拿出来，放到 arg0 这个篮子里。

• 写寄存器 ：如果想把 arg0 篮子里的东西放到 5 号寄存器（regno = 5）。设置 write = 1（写），transfer = 1（要操作）。调试器就把篮子东西放进 5 号抽屉。

• 自动递增编号 ：如果 aarpostincrement = 1，假设先访问 2 号寄存器，访问完后，下次 regno 自动变成 3 号（像自动从第 2 页翻到第 3 页）。

• 执行程序缓冲区 ：如果 postexec = 1，在完成读或写寄存器后，调试器会去执行 "程序缓冲区" 里的程序（像做完作业，再去做手工）。

• 调试模块必须实现这个命令。而且当硬件线程（hart）"暂停"（像上课喊停，学生不动）时，必须支持读写所有 GPRs（通用寄存器，那些通用抽屉）。

• 对于其他寄存器（比如浮点寄存器），支持情况不一定。可能有的寄存器只能读不能写，或者在 hart 运行时（像学生正常上课）也能访问，也可能不行。每个寄存器在 "读、写、hart 状态（暂停或运行）" 下的支持情况都可能不同。

• 如果操作中任何一步失败（比如要访问的寄存器根本不存在），cmderr 会被设置（像报错），后面步骤也不做了。比如要开一个不存在的抽屉，直接报错，不再继续开其他抽屉。

通过这些操作，调试器就能灵活地和 CPU 寄存器 "打交道"，就像管理员管理抽屉一样，按需读写，还能在适当时候执行小任务。

6.2 快速访问

当 cmdtype 为 1 时，表示这是一个 "Quick Access command（快速访问命令）

命令操作通俗解释

1. 检查 hart 是否已暂停 ：
   假如把 hart 想象成一个正在工作的小机器人。如果这个小机器人已经停下来（暂停）了，就像机器人正在休息，这时这个命令会给 cmderr 设置为 "halt/resume"（暂停 / 恢复相关的错误标记），然后不再继续下面的操作。就好比你看到一个人已经坐下休息了，还非要让他坐下，那就会报错说 "别重复啦"。
2. 尝试让 hart 暂停 ：
   现在要让这个小机器人停下来。但如果小机器人因为其他原因（比如遇到了一个 "小陷阱"------ 断点）自己停下来了，那这个命令也会给 cmderr 设置为 "halt/resume"，不再继续下面的操作。这就像你让朋友帮忙去买东西，结果朋友因为路上看到喜欢的店自己先停下了，那你的任务就没法按计划进行，得报错。
3. 执行程序缓冲区 ：
   让小机器人去执行一个 "小任务包"（程序缓冲区）。如果在执行这个 "小任务包" 时出了问题（异常），就像小机器人在执行任务时摔了一跤，这时会给 cmderr 设置为 "exception"（异常标记），"小任务包" 的执行结束，但这个快速访问命令还会继续往下走。就好比你让朋友去取快递，朋友取快递时遇到点问题，但你还是让朋友继续后面的行程。
4. 恢复 hart 运行 ：
   最后让小机器人重新开始工作（恢复运行）。

总结

这个 "Quick Access command" 是一个可选的命令（不是必须有的功能），而且在整个过程中，它不会去动数据寄存器（就像一个人只负责发号施令让机器人动，但不碰机器人携带的包裹 ------ 数据寄存器）。通过这几个步骤，调试器可以在一定条件下控制 hart 的暂停、执行特定任务包，然后再恢复运行，但每一步都有相应的规则和错误处理机制。

6.3 内存访问

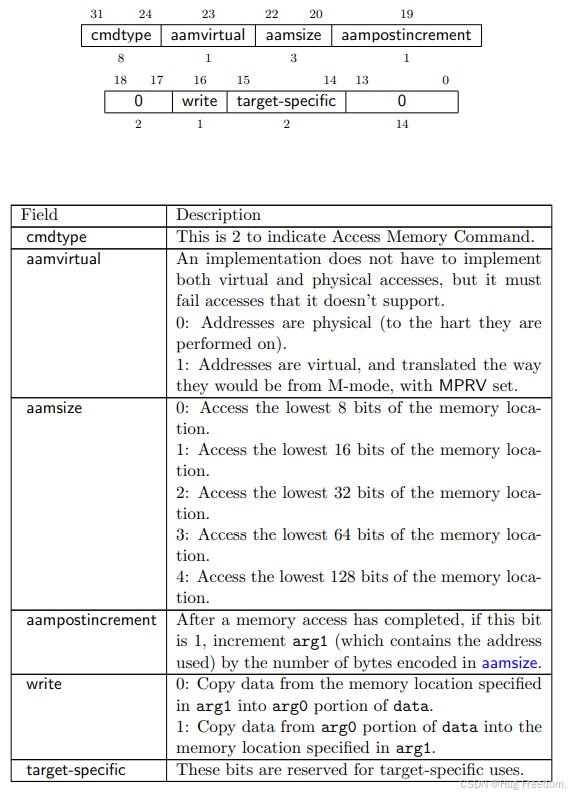

cmdtype：值为 2，代表这是 "访问内存命令（Access Memory Command）"

• aamvirtual ：
  • 0：表示访问的是物理地址（就像直接按实际房间号找房间），操作直接在硬件线程（hart）对应的物理内存上进行。
  • 1：表示访问的是虚拟地址，且会像在机器模式（M - mode）下设置了 MPRV 那样进行地址转换（类似通过门牌号对应的虚拟映射找房间）。
• aamsize ：决定访问内存区域的大小。
  • 0：访问内存位置的最低 8 位（1 字节，像从一个大箱子里拿 1 小格东西）。
  • 1：访问最低 16 位（2 字节，拿 2 小格）。
  • 2：访问最低 32 位（4 字节，拿 4 小格）。
  • 3：访问最低 64 位（8 字节，拿 8 小格）。
  • 4：访问最低 128 位（16 字节，拿 16 小格）。
• aampostincrement ：
  • 1：内存访问完成后，arg1（存地址的地方）会按 aamsize 编码的字节数增加（比如 aamsize 是 2，访问 4 字节，arg1 地址就 +4，像自动翻到下一页地址）。
  • 0：无此效果。
• write ：
  • 0：从 arg1 指定的内存位置读数据到 arg0（像从书架上拿书到自己手里）。
  • 1：把 arg0 的数据写到 arg1 指定的内存位置（像把手里的书放回书架）。
• target - specific：留给特定目标用的保留位（暂时不用管，像预留的特殊通道）。

命令操作通俗解释（结合例子）

"访问内存命令（Access Memory）" 让调试器能像被选中的硬件线程（hart）一样访问内存，包括 hart 本地的内存映射寄存器等（好比调试器 "模仿" hart 去开它能开的抽屉）。

• 读操作示例 ：
  假设 aamsize = 2（访问 32 位，4 字节），write = 0（读），arg1 里存的地址是 0x1000。调试器就从内存地址 0x1000 处读 4 字节数据到 arg0（像从 0x1000 这个抽屉里拿 4 件东西放到篮子 arg0 里）。如果 aampostincrement = 1，读完后 arg1 会变成 0x1004（地址自动加 4，准备好下次读下一个抽屉）。
• 写操作示例 ：
  若 write = 1（写），arg0 里有数据，arg1 地址是 0x2000，aamsize = 3（访问 64 位，8 字节）。调试器会把 arg0 的数据写到内存地址 0x2000 处（像把篮子 arg0 里的东西放到 0x2000 这个抽屉里）。
• 失败处理 ：
  如果这些操作中任何一步失败（比如 hart 在机器模式下执行相同访问也会失败的情况），就设置 cmderr（报错），后面步骤不再执行（像发现抽屉坏了，马上停止操作并标记问题）。

命令支持情况

调试模块可以选择实现这个命令，并且可以支持在 hart 运行或暂停时访问内存位置。如果支持 hart 运行时的内存访问，那也必须支持 hart 暂停时的内存访问（好比如果允许在白天用某工具，那晚上也得允许用）。这个命令只有在读内存时会修改 arg0，只有设置了 aampostincrement 才会修改 arg1，其他数据寄存器不受影响（像只动特定的篮子和抽屉编号，其他篮子不动）。
