RISC-V 异常中断机制全解析

RISC-V 作为开源、模块化的精简指令集架构，其异常中断机制是保障系统可靠运行、响应外部事件与处理内部错误的核心支撑。不同于 x86、ARM 等闭源架构的复杂设计，RISC-V 异常中断机制遵循"精简、灵活、可扩展"的设计理念，通过模块化特权级、标准化控制寄存器与可配置的处理流程，适配从嵌入式微控制器到高性能服务器的全场景需求。本文将从核心概念、分类体系、处理流程、关键寄存器及实际应用等维度，对 RISC-V 异常中断机制进行全面解析。

一、核心概念：异常与中断的定义及本质区别

在 RISC-V 架构中，"异常（Exception）"与"中断（Interrupt）"均属于"异常事件"的范畴，本质是打破处理器正常指令执行流的特殊事件，但二者的触发源、触发时机与处理目标存在明确差异，这是理解 RISC-V 异常中断机制的基础。

1.1 异常（Exception）

异常是由处理器内部执行过程触发的事件，通常与当前执行的指令直接相关，属于"同步事件"（与指令执行时钟同步）。其核心特征是"执行错误或特殊需求"，需要处理器暂停当前任务，转入异常处理程序修正错误或完成特殊操作后，再返回原执行流（或终止执行）。

常见异常类型包括：非法指令异常（执行未定义指令）、访存错误异常（访问未授权内存、对齐错误）、断点异常（执行 EBREAK 指令，用于调试）、系统调用异常（执行 ECALL 指令，用户态向特权态切换）、页故障异常（虚拟内存地址未映射）等。

二、RISC-V 异常中断的分类体系

RISC-V 对异常中断的分类采用"原因码（Cause Code）"标准化定义，通过核心控制寄存器 mcause（机器模式原因寄存器）、scause（监督模式原因寄存器）等存储事件类型，不同特权级对应独立的原因码空间。分类体系可从"特权级维度"和"事件类型维度"双重划分。

2.1 特权级维度分类

RISC-V 支持 4 种特权级（从高到低：M 模式、S 模式、H 模式、U 模式），其中 H 模式（Hypervisor 虚拟化模式）为扩展特权级，嵌入式场景常用 M 模式（机器模式）和 S 模式（监督模式）。异常中断的处理特权级由事件类型和系统配置决定：

1. M 模式专属事件：涉及处理器核心硬件的关键事件，如复位异常、硬件错误异常、M 模式定时器中断等，只能在 M 模式下处理（最高特权级，不可剥夺）。

2. S 模式专属事件：涉及操作系统层面的事件，如虚拟内存页故障、S 模式系统调用、外设中断（由 M 模式委托给 S 模式）等，由操作系统内核处理。

3. U 模式触发事件：用户态程序触发的事件（如 U 模式系统调用、非法指令），需陷入更高特权级（S 或 M 模式）处理。

核心规则：低特权级事件可通过"委托机制"（Delegation）交由高特权级处理，高特权级事件不可委托给低特权级。

2.2 事件类型维度分类（标准原因码）

RISC-V 标准定义了 32 位原因码（部分位为扩展预留），其中最高位（第 31 位）用于区分"中断"与"异常"：最高位为 1 表示中断，为 0 表示异常；低 31 位为具体事件的原因码编号。以下是常用标准原因码：

|-----------|----------------------|-----------------------------------|
| 原因码（低31位） | 事件类型（最高位=0：异常；=1：中断） | 说明 |
| 0 | 异常：指令地址对齐错误 | 访问指令地址非指令长度对齐（如 32 位指令地址未对齐 4 字节） |
| 2 | 异常：非法指令 | 执行未定义的 RISC-V 指令 |
| 3 | 异常：断点 | 执行 EBREAK 调试指令触发 |
| 8 | 异常：环境调用（ECALL）- U 模式 | 用户态程序执行 ECALL 触发系统调用 |
| 9 | 异常：环境调用（ECALL）- S 模式 | 监督态程序执行 ECALL 触发更高特权级调用 |
| 11 | 异常：环境调用（ECALL）- M 模式 | 机器态程序执行 ECALL 触发（通常保留） |
| 12 | 异常：页故障（指令访问） | 虚拟指令地址未映射或权限不足 |
| 13 | 异常：页故障（数据写访问） | 虚拟数据地址写访问未映射或权限不足 |
| 14 | 异常：页故障（数据读访问） | 虚拟数据地址读访问未映射或权限不足 |
| 16 | 中断：外部中断（M 模式） | 外部设备触发的机器态中断 |
| 17 | 中断：软件中断（M 模式） | 软件触发的机器态中断（如多核心通信） |
| 18 | 中断：定时器中断（M 模式） | 机器态定时器（mtime）溢出触发 |
| 20 | 中断：外部中断（S 模式） | 外部设备触发的监督态中断（由 M 模式委托） |

三、RISC-V 异常中断的核心处理流程

RISC-V 异常中断处理流程遵循"标准化、可配置"的设计思路，核心流程分为 5 个阶段：事件触发与识别 → 上下文保存 → 异常入口跳转 → 事件处理 → 上下文恢复与返回。不同特权级的处理流程基本一致，差异主要体现在控制寄存器的使用和权限检查上。以下以最常用的 M 模式（机器模式）为例，详细拆解处理流程。

3.1 阶段 1：事件触发与识别

当异常（如非法指令）或中断（如定时器溢出）发生时，处理器首先完成当前指令的执行（异常为同步触发，中断为异步触发，需等待当前指令执行完毕），随后进行事件识别：

1. 处理器自动检测事件类型，将"中断/异常标识"（最高位）和"原因码"写入mcause 寄存器；

2. 记录当前指令的下一条指令地址（异常时为出错指令地址，中断时为当前执行完毕指令的下一条地址）到 mepc（机器模式异常程序计数器）寄存器，用于后续返回；

3. 检查事件对应的特权级和使能状态：通过 mie（机器模式中断使能寄存器）检查中断是否被使能，通过 mstatus（机器模式状态寄存器）的 MIE 位（全局中断使能）检查全局中断开关，若未使能则忽略该事件。

3.2 阶段 2：上下文保存

为了在事件处理完成后能够恢复原任务的执行状态，处理器需要保存当前的"上下文"（即处理器核心寄存器状态）。RISC-V 架构未规定硬件自动保存上下文，而是将上下文保存交由软件实现（灵活性更高，适配不同场景的资源需求）：

1. 保存的核心上下文包括：通用寄存器（x0~x31，x0 恒为 0 可省略）、程序计数器（PC，已由硬件保存到 mepc）、状态寄存器（mstatus）等；

2. 保存位置：通常为当前特权级的栈空间（如 M 模式栈），或专用的上下文保存缓冲区（嵌入式场景常用，减少栈操作开销）；

3. 注意事项：上下文保存需保证"原子性"，避免在保存过程中被更高优先级事件打断（可通过关闭全局中断实现，即清除 mstatus.MIE 位）。

3.3 阶段 3：异常入口跳转

上下文保存完成后，处理器需要跳转到对应的异常处理程序入口。RISC-V 通过 mtvec（机器模式异常向量表基地址寄存器）配置入口地址和跳转模式，支持两种跳转模式：

1. 直接模式（Direct Mode）：mtvec 寄存器低 2 位为 00，所有异常中断都跳转到 mtvec 高 30 位指定的基地址。该模式适用于简单系统（如嵌入式微控制器），处理流程统一，实现简单，但灵活性低；

2. 向量模式（Vectored Mode）：mtvec 寄存器低 2 位为 01，不同类型的异常中断跳转到不同的入口地址。入口地址计算规则为：mtvec 基地址 + 4 × 原因码。该模式适用于复杂系统（如操作系统），可针对不同事件快速跳转到专用处理函数，提升处理效率。

跳转完成后，处理器自动将当前特权级切换到 M 模式（若当前为低特权级），并关闭全局中断（mstatus.MIE 清 0），避免处理过程中被打断。

3.4 阶段 4：事件处理（核心业务逻辑）

跳转至异常处理程序后，软件根据 mcause 寄存器的原因码，执行对应的处理逻辑。不同事件的处理逻辑差异较大，典型场景如下：

1. 非法指令异常：打印错误日志，终止当前任务或复位系统；

2. 系统调用异常：根据系统调用号（通常存储在 a7 寄存器），执行对应的内核服务（如文件读写、进程调度）；

3. 定时器中断：更新系统时钟，触发任务调度（RTOS 核心逻辑）；

4. 外设中断：读取外设状态寄存器，处理数据（如 UART 接收数据存入缓冲区），清除中断标志位。

处理过程中需注意：若存在中断嵌套需求，可在处理低优先级事件时，重新开启全局中断（设置 mstatus.MIE 为 1），允许更高优先级中断打断当前处理。

3.5 阶段 5：上下文恢复与返回

事件处理完成后，需要恢复之前保存的上下文，并返回原任务继续执行：

1. 从栈或缓冲区中恢复通用寄存器、mstatus 等上下文信息；

2. 执行 mret 指令（机器模式返回指令）：处理器自动将mepc 寄存器中的地址加载到 PC，跳回原任务的下一条指令；同时恢复之前的全局中断使能状态（mstatus.MPIE 位的值传递给 mstatus.MIE）。

至此，整个异常中断处理流程完成，处理器恢复原任务的正常执行流。

四、关键控制寄存器解析

RISC-V 异常中断机制的核心是一系列特权级控制寄存器，用于配置使能、记录事件信息、存储上下文地址等。以下是 M 模式和 S 模式下最关键的寄存器，以及其核心功能：

4.1 状态寄存器：mstatus / sstatus

用于记录和控制处理器的特权级状态、中断使能状态等，核心位定义如下（以 mstatus 为例）：

1. MIE（位 3）：机器模式全局中断使能位，1=使能，0=禁用；

2. MPIE（位 7）：机器模式中断使能保存位，用于在异常发生时保存 MIE 的值，恢复时通过 mret 指令恢复；

3. MPP（位 11~12）：机器模式之前特权级，记录异常发生前的特权级（00=U 模式，01=S 模式，11=M 模式），用于返回时恢复特权级；

4. SIE（位 1）、SPIE（位 5）、SPP（位 8~9）：对应 S 模式的中断使能位、保存位、之前特权级，功能与 M 模式类似。

4.2异常入口寄存器：mtvec / stvec

用于配置异常中断的入口地址和跳转模式，格式为：

1. 低 2 位：跳转模式（00=直接模式，01=向量模式，10/11=预留）；

2. 高 30 位：异常向量表基地址。

4.3 原因与程序计数器寄存器：mcause / scause、mepc / sepc

1. mcause / scause：存储异常中断的原因码，最高位区分中断（1）与异常（0），低 31 位为具体原因码；

2. mepc / sepc：存储异常中断发生时的下一条指令地址，用于返回原执行流。

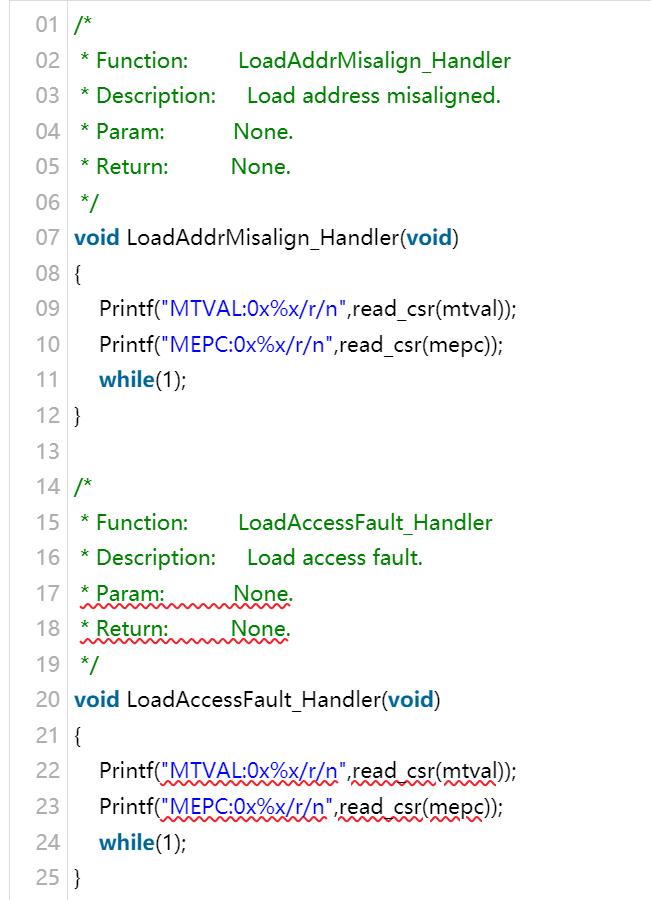

4.4 读取方式：

例：

五、实际应用场景与注意事项

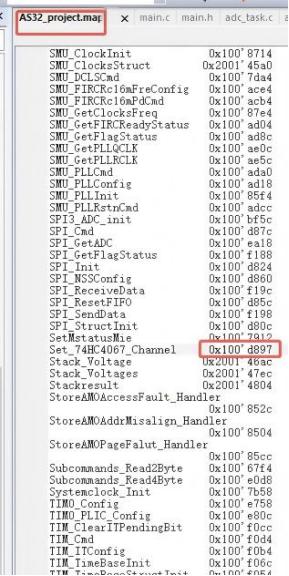

5.1 程序中全局数组地址为奇数地址，未四字节对齐

打印内容：

"MTVAL:0xeeeeeeee/r/n MEPC :0xeeeeeeee/r/n"

修改方式：

typedef attribute((aligned(4))) uint16_t AlignedUint16_IAR;

void MapADCTempResultsToArray( AlignedUint16_IAR Set_74HC4067_Channel[TEMP_SENSOR_COUNT])

5.2 内存访问异常场景

// 数组越界触发硬件异常的测试函数

void test_array_out_of_bounds(void) {

int arr[3] = {1, 2, 3};

// 合法访问：索引2

printf("合法访问arr[2]：%d\n", arr[2]);

// 越界访问：

int arr[3] = val; // 读越界，触发加载访问故障

(void)val;

}

打印内容

"MTVAL:0x10084dc/r/n MEPC :0x100f46/r/n"

MTVAL显示 "LoadAccessFault_Handler"对应的地址；MEPC: 0x100f46 显示出错的非对齐地址

六、总结

RISC-V 异常中断机制以"精简、灵活、可扩展"为核心设计理念，通过标准化的原因码、可配置的处理流程和特权级隔离，实现了对各类异常和中断事件的高效管理。其核心优势在于：模块化的特权级设计适配全场景需求，软件可控的上下文保存提升灵活性，标准化的控制寄存器降低开发复杂度。

理解 RISC-V 异常中断机制的关键在于厘清"异常与中断的本质区别"、掌握"标准化处理流程"和"核心控制寄存器的功能"，并结合具体应用场景（嵌入式/操作系统）优化配置。随着 RISC-V 架构的不断普及，深入掌握其异常中断机制将成为嵌入式开发、处理器架构设计等领域的核心能力。
