一、状态机思想介绍

状态机是一种用于描述系统行为的形式化模型，它将系统抽象为有限的状态 ，并通过状态转移 来响应外部输入或事件。其核心思想是：系统在任何时刻只处于一个确定的状态，且在不同状态之间按规则切换。状态机是处理明确、离散状态转换问题的利器，适合任何需要结构化行为模型的场景。

1.1 状态机核心概念

（1）状态（State）

表示系统所处的某种模式或条件。例如：

  • 红绿灯的「红灯」「绿灯」「黄灯」。

  • 门的「打开」「关闭」「锁定」。

（2）事件（Event）

触发状态转移的输入或动作。例如：

  • 按下按钮（事件）使门从「锁定」转移到「打开」。

  • 定时器超时（事件）使红绿灯从「绿灯」转移到「黄灯」。

（3）转移（Transition）

定义状态如何因事件而改变。通常表示为：

  • 当前状态 + 事件 → 执行动作 + 下一状态。

（4）动作（Action）

在状态转移时执行的操作（可选）。例如：

  • 进入「红灯」状态时启动倒计时。

1.2 状态机类型

（1）有限状态机（FSM）

  • 状态数量有限。

  • 分为两类：

  • Moore型：输出仅依赖当前状态。

  • Mealy型：输出依赖当前状态和输入事件。

（2）分层状态机（HFSM）

  • 状态可以嵌套子状态，简化复杂逻辑。

  • 例如：汽车「行驶」状态包含「加速」「巡航」等子状态。

（3）并发状态机

  • 多个状态机并行运行，独立处理不同事件。

1.3 状态机应用场景

（1）嵌入式系统：电梯控制、交通灯管理。

（2）游戏开发：NPC行为逻辑（如「巡逻→攻击→逃跑」）。

（3）网络协议：TCP连接状态（建立、传输、关闭）。

（4）用户界面：页面跳转逻辑（如登录流程）。

以红绿灯来进行简单示例：

复制代码
状态：红灯、黄灯、绿灯
事件：定时器超时

转移规则：
1. 红灯 →（超时）→ 绿灯
2. 绿灯 →（超时）→ 黄灯
3. 黄灯 →（超时）→ 红灯

1.4 状态机的优点

（1）逻辑清晰：将复杂行为分解为离散状态。

（2）易于扩展：新增状态或事件不影响其他部分。

（3）可维护性：状态隔离，便于调试。

二、利用状态机思想点亮流水灯

2.1 设计思路

定义4个状态（S0, S1, S2, S3），每个状态对应点亮一个LED。定时器每0.5秒切换一次状态（假设FPGA时钟为50MHz，定时器计数25,000,000次），然后设置异步复位，初始状态为S0。

2.2 代码演示

verilog流水灯代码：

sql 复制代码
module LED(
    input wire clk,          // 50MHz时钟
    input wire reset_n,      // 异步低电平复位
    output reg [3:0] leds    // 4个LED（低电平点亮）
);

// 状态定义
localparam S0 = 2'b00;
localparam S1 = 2'b01;
localparam S2 = 2'b10;
localparam S3 = 2'b11;

reg [1:0] current_state;    // 当前状态
reg [1:0] next_state;       // 下一状态
reg [24:0] counter;         // 定时器计数器（25MHz计数）

// 状态转移逻辑
always @(posedge clk or negedge reset_n) begin
    if (!reset_n) begin
        current_state <= S0;
        counter <= 0;
    end else begin
        // 定时器计数
        if (counter >= 25_000_000 - 1) begin
            counter <= 0;
            current_state <= next_state;
        end else begin
            counter <= counter + 1;
        end
    end
end

// 下一状态逻辑
always @(*) begin
    case (current_state)
        S0: next_state = S1;
        S1: next_state = S2;
        S2: next_state = S3;
        S3: next_state = S0;
        default: next_state = S0;
    endcase
end

// 输出逻辑（Moore型：输出仅依赖状态）
always @(*) begin
    case (current_state)
        S0: leds = 4'b1110;  // LED0亮
        S1: leds = 4'b1101;  // LED1亮
        S2: leds = 4'b1011;  // LED2亮
        S3: leds = 4'b0111;  // LED3亮
        default: leds = 4'b1111;
    endcase
end

endmodule

测试代码：

sql 复制代码
`timescale 1ns / 1ps

module LED_tb;

// 输入信号
reg clk;
reg reset_n;

// 输出信号
wire [3:0] leds;

// 实例化被测模块
LED uut (
    .clk(clk),
    .reset_n(reset_n),
    .leds(leds)
);

// 时钟生成（50MHz）
initial begin
    clk = 0;
    forever #10 clk = ~clk;  // 20ns周期（50MHz）
end

// 复位和测试逻辑
initial begin
    reset_n = 0;  // 初始复位
    #100 reset_n = 1;  // 释放复位

    // 仿真运行足够长时间（观察4个状态切换）
    #200_000_000;  // 200ms（实际需仿真更长时间）
    $stop;
end

// 监控输出
initial begin
    $monitor("Time = %t, State = %b, LEDs = %b", $time, uut.current_state, leds);
end

endmodule

2.3 modesim仿真测试

2.3.1 仿真环境调试

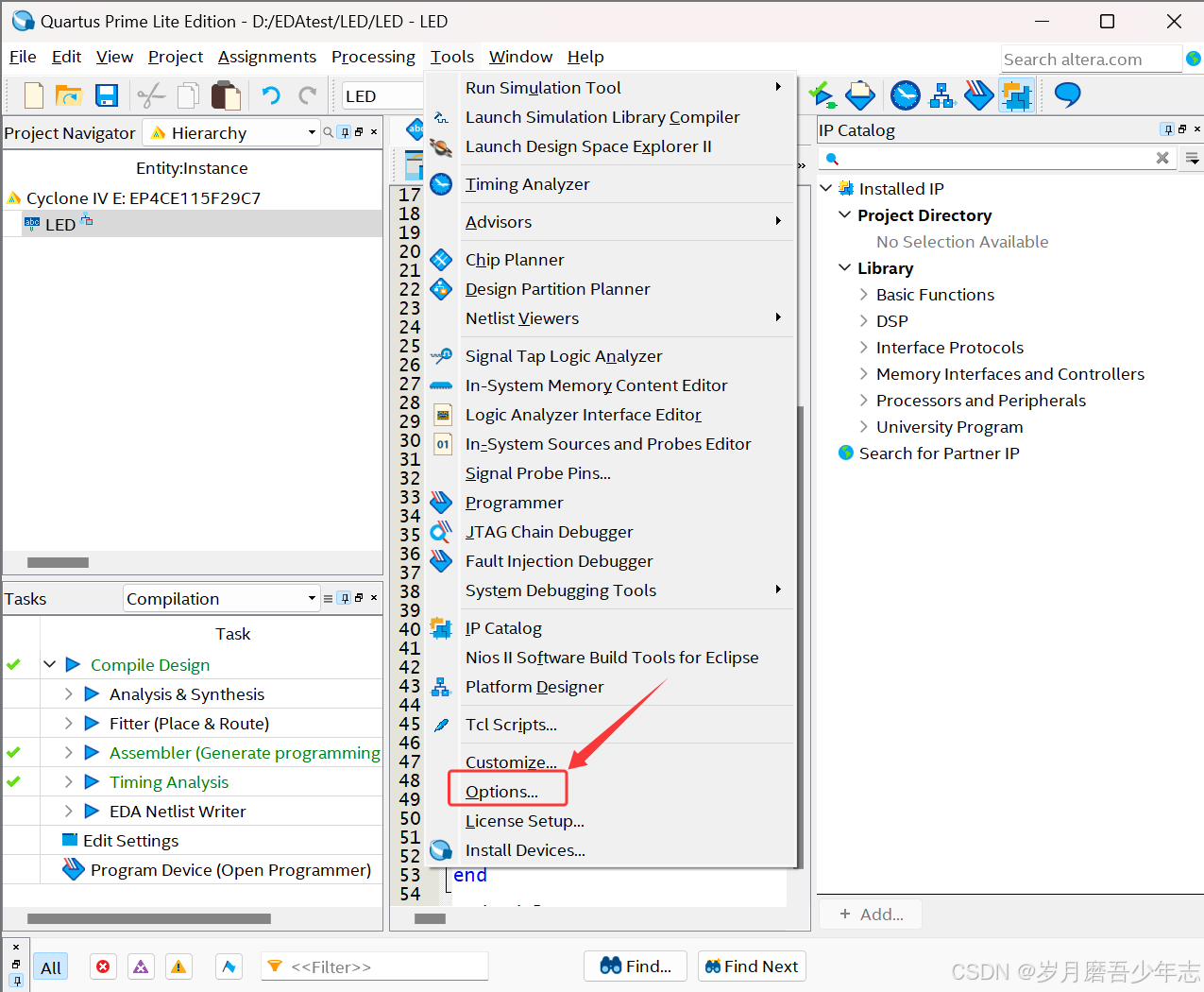

首先要指定仿真工具，找到Tools→Options→EDA Tool Options

点击Modesim Altera，确保路径指向安装目录（如C:\intelFPGA\modelsim_ase\win32aloem）

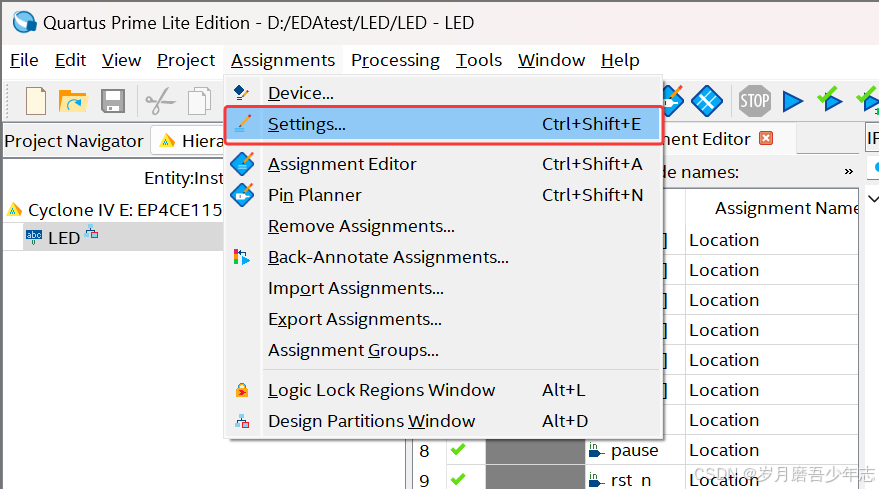

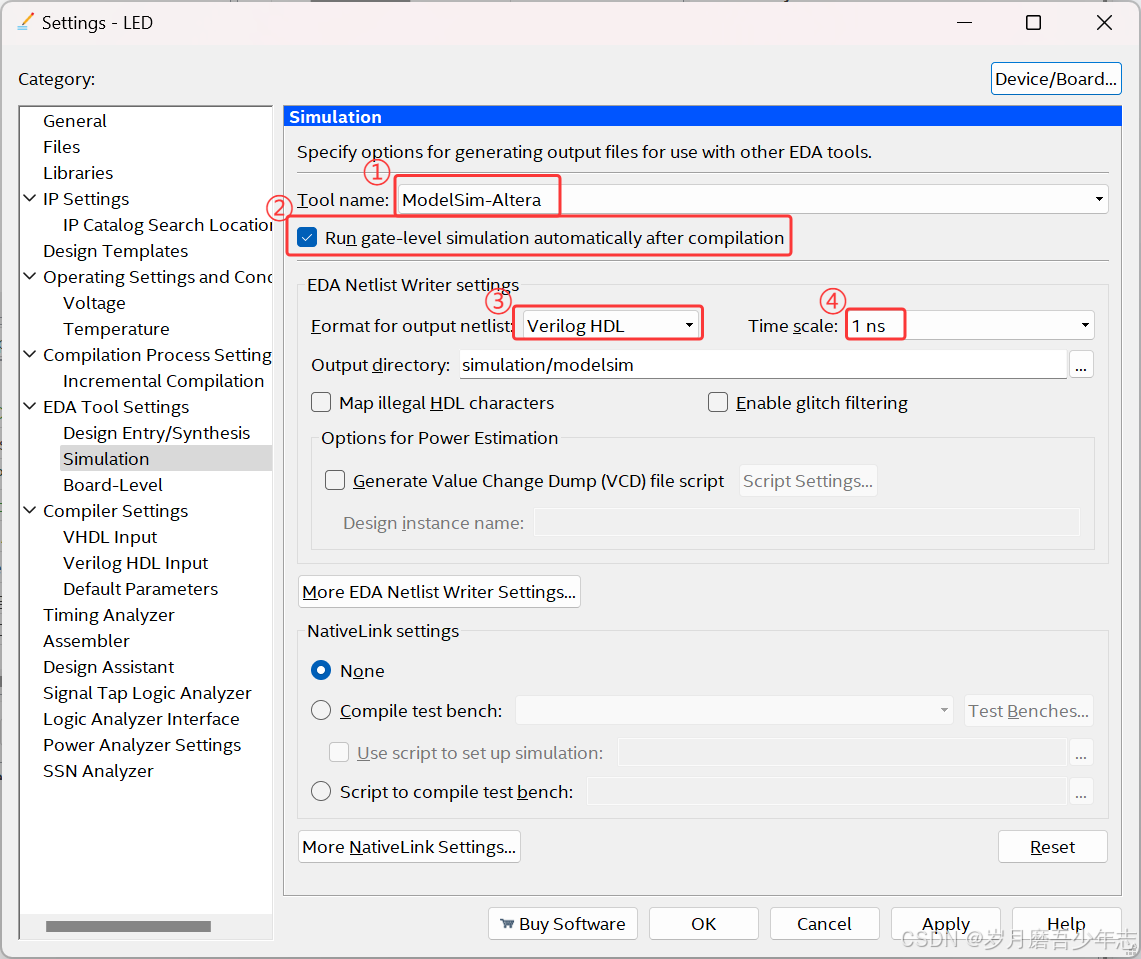

设置仿真参数，点击Assignments→Settings

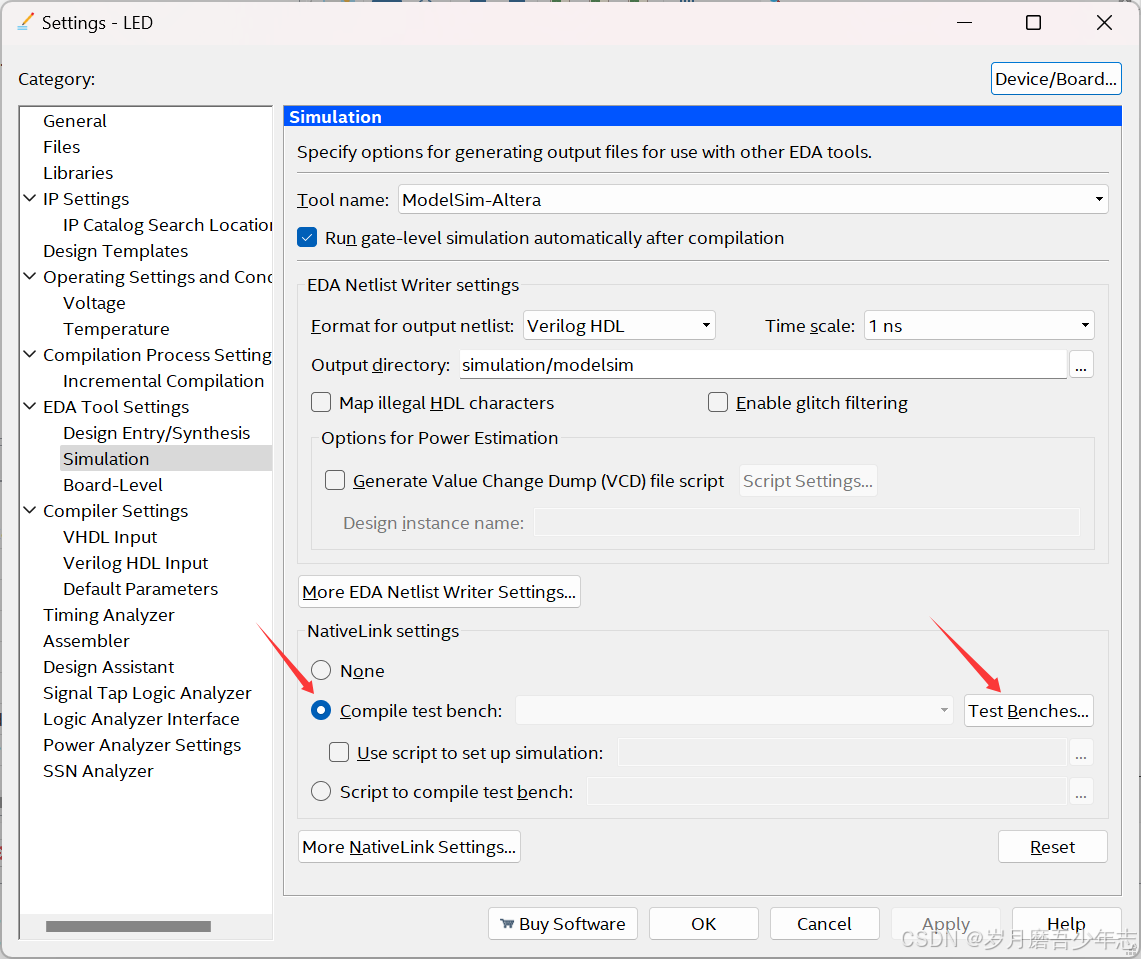

按下图依次进行修改

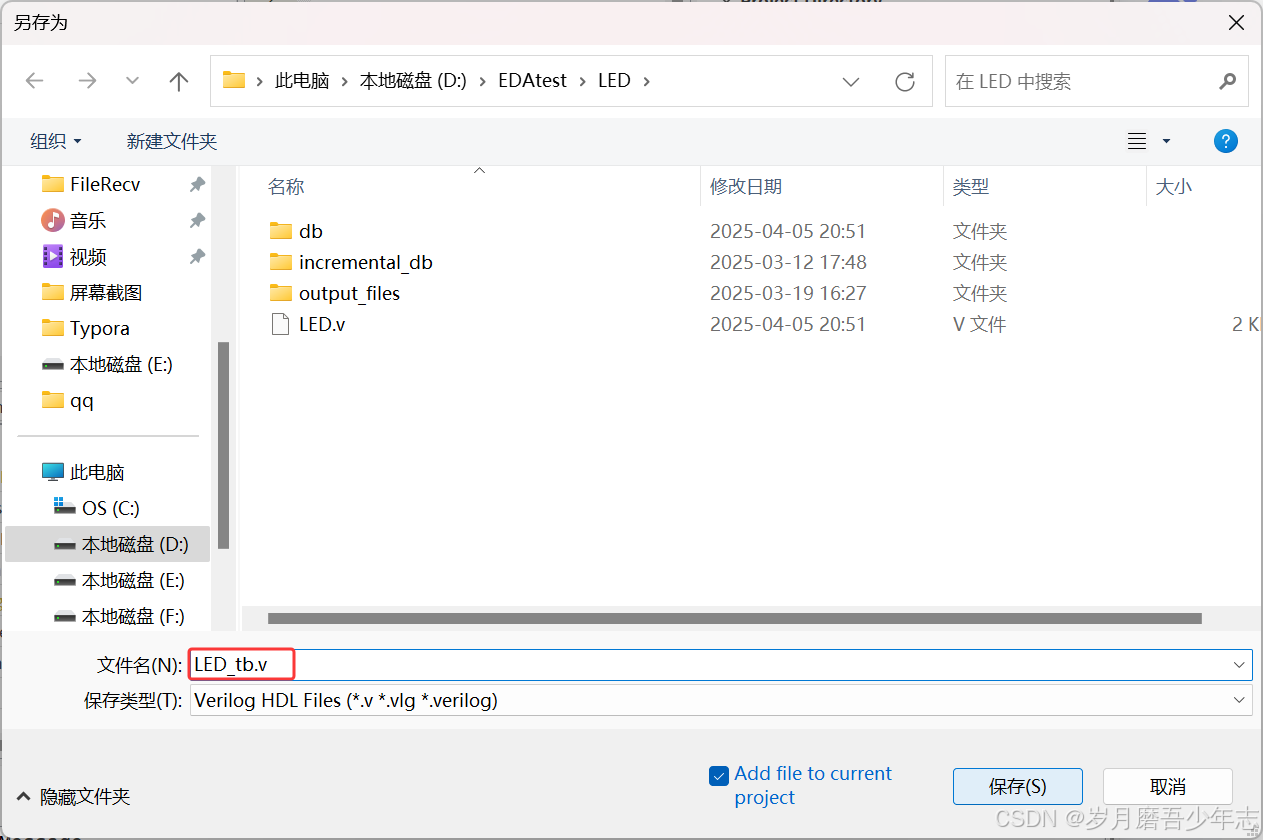

创建测试文件 LED_tb.v，将其放在工程根目录下（步骤和创建LED.v一致）

然后添加Testbench文件，点击Test Benches→New

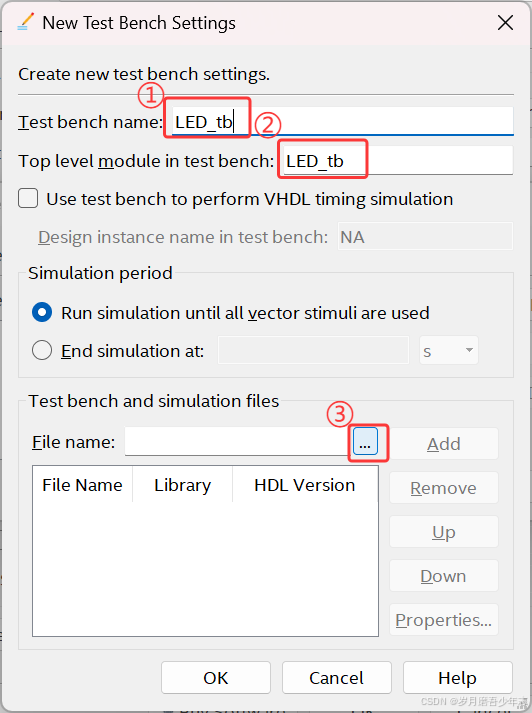

按照下图步骤进行添加，注意Top level module in test bench中必须与Testbench模块名一致

然后点击LED_tb.v文件，Open然后Add即可关联测试文件到Quartus工程

2.3.2 编译启动仿真

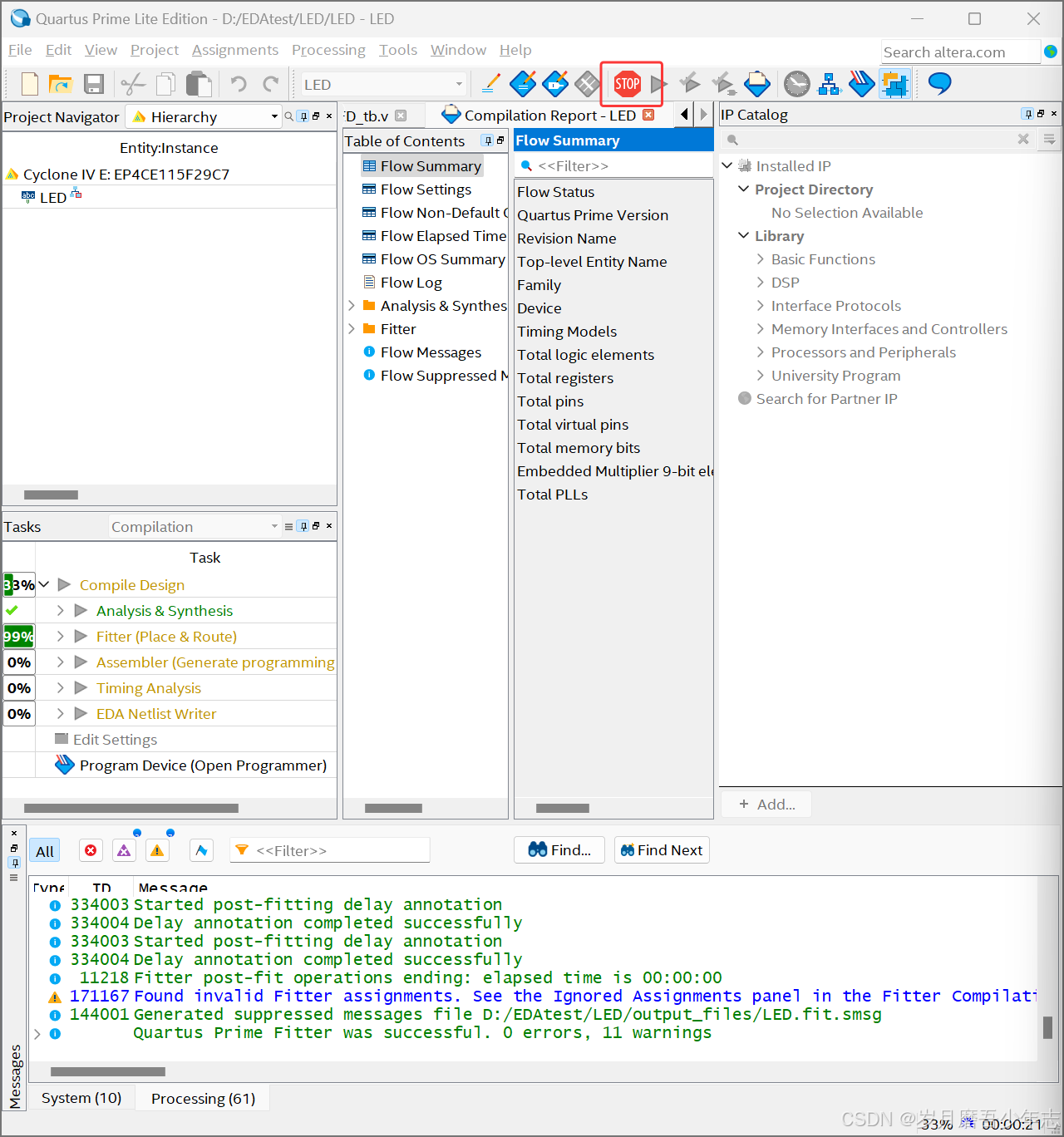

点击蓝色三角符号开始编译，编译成功后，Quartus会自动调用ModelSim并加载仿真文件。如果未自动启动，点击 Tools → Run Simulation Tool → RTL Simulation（功能仿真），ModelSim将打开并加载Testbench和设计文件。

（正在运行中）

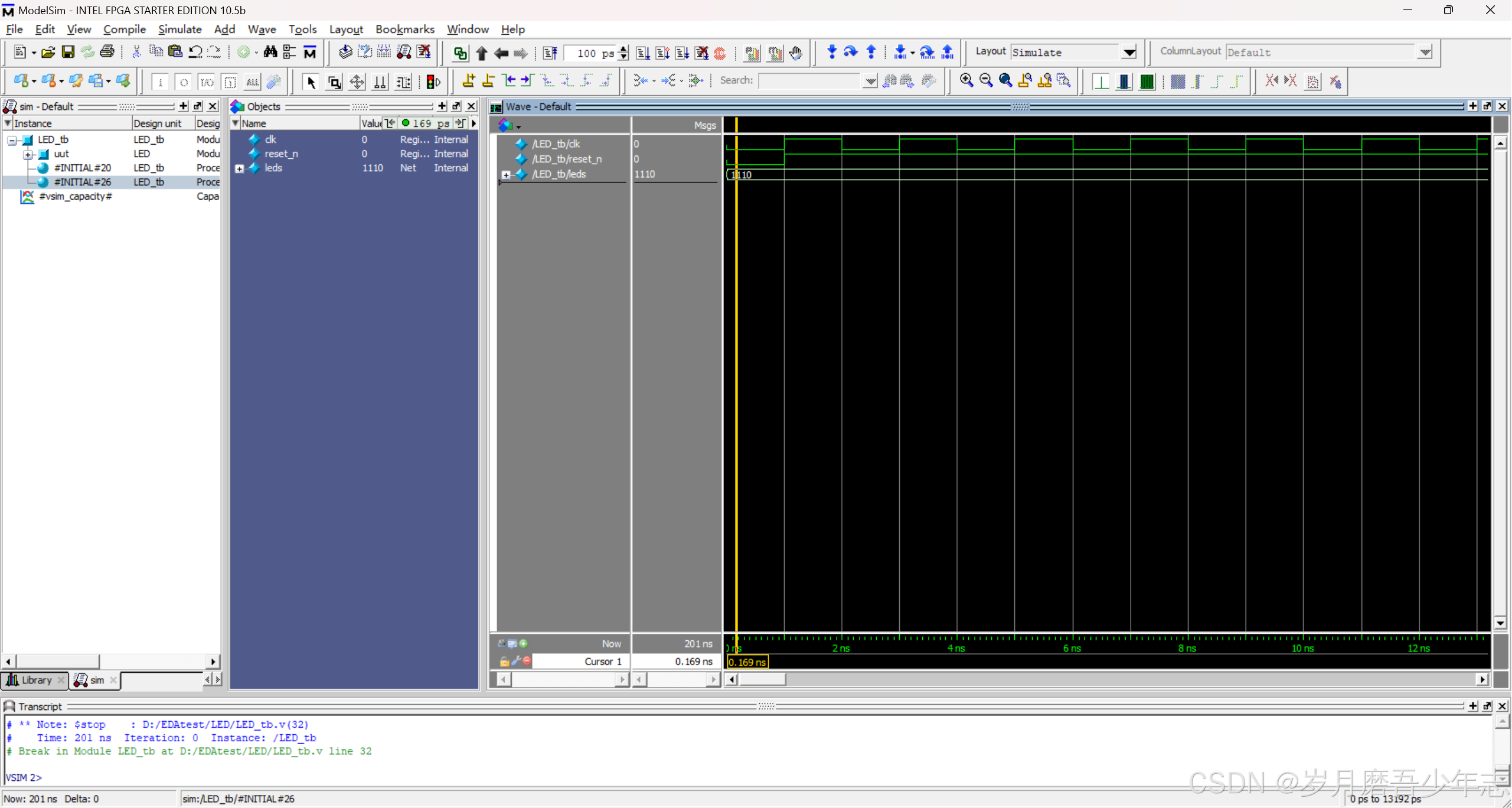

生成波形图，可以看到信号变化情况（F可以观察全局波形，I可以放大细节区域）

具体观察变化情况：

如上图，可以发现四个信号的变化情况：

  • 时钟（clk）：确认频率为50MHz（周期20ns）。

  • 复位（reset_n）：前100ns为低电平，之后拉高。

  • 状态（current_state）：每0.5秒（25,000,000个时钟周期）切换一次。

  • LED输出（leds）：按1110→1101→1011→0111循环变化。

烧录结果：

状态机思想点亮流水灯

三、CPLD与FPGA芯片探索

3.1 CPLD芯片介绍

CPLD （Complex Programmable Logic Device，复杂可编程逻辑器件）是一种基于 可编程与或阵列（PAL/GAL结构） 的半定制集成电路，主要用于实现中小规模的数字逻辑功能。它介于简单PLD（如PAL、GAL）和FPGA之间，适合低复杂度、高确定性的控制场景。

3.1.1 CPLD的核心特点
特性 说明
架构 基于 乘积项（Product-Term）逻辑，由可编程与阵列和固定或阵列组成。逻辑块通过全局互联连接，延迟固定且可预测。
逻辑容量 较小（通常等效 几十到几千个逻辑门），适合简单控制逻辑。
非易失性 配置信息存储在 Flash或EEPROM 中，上电即运行，无需外部配置芯片。
低功耗 静态功耗极低，适合电池供电设备。
高可靠性 抗干扰能力强，适用于工业环境。
快速响应 信号传输延迟固定（纳秒级），适合实时控制。
3.1.2 CPLD的典型应用

(1) 胶合逻辑（Glue Logic）

  • 替代传统的 74系列逻辑芯片 ，实现电平转换、信号整形、总线仲裁等。
    示例：

    • 连接不同电压的MCU和传感器（如3.3V ↔ 5V转换）。

    • 扩展I/O口（如用CPLD实现多路复用）。

(2) 状态机与控制逻辑

  • 实现 确定性高的控制逻辑 ，如电机驱动、电源管理、按键扫描等。
    示例：

    • 工业PLC的IO控制模块。

    • 智能家居设备的按键防抖逻辑。

(3) 接口协议转换

  • 桥接不同通信协议（如UART转SPI、I2C主从切换）。
    示例：

    • 将并行总线转换为串行LVDS信号。

(4) 低功耗设备

  • 因 上电即运行 且 静态功耗低 ，常用于便携设备。
    示例：

    • 智能手表的电源管理。

    • 无线传感器网络的唤醒控制。

3.2 CPLD与FPGA芯片区别与适用场景分析

CPLD和FPGA（现场可编程门阵列）是两种主流的可编程逻辑器件，尽管功能相似，但在架构、性能和应用场景上存在显著差异。

3.2.1 主要技术区别
特性 CPLD FPGA
架构 基于 乘积项（PAL/GAL结构），逻辑块通过全局互联连接 基于 查找表（LUT）+ 寄存器，逻辑单元阵列通过可编程互联矩阵连接
逻辑容量 较小（通常几百到几千逻辑门） 较大（数万到数百万逻辑门，支持复杂设计）
时序特性 固定延迟（确定性高），适合同步逻辑 延迟可变（依赖布线），需时序约束优化
存储资源 少量嵌入式存储（如触发器） 丰富（Block RAM、分布式RAM）
DSP/算术能力 弱（依赖逻辑单元实现） 强（内置DSP硬核、乘法器）
功耗 静态功耗低，适合低功耗设计 动态功耗高，需优化设计
配置方式 非易失性（EEPROM/Flash，上电即运行） 易失性（SRAM，需外挂配置芯片）
灵活性 逻辑固定，适合简单控制逻辑 高度灵活，支持动态重构
3.2.2 两者适用场景

1. CPLD的典型应用

  • 简单控制逻辑

    地址译码、总线接口、状态机控制（如PCI接口协议转换）。

  • 实时性要求高的场景

    工业控制（PLC）、电机驱动（因固定延迟，响应时间可预测）。

  • 低功耗与即时启动

    便携设备、电源管理（上电无需配置，静态功耗低）。

  • 胶合逻辑（Glue Logic）

    连接不同标准的芯片（如电平转换、信号整形）。

示例：键盘扫描电路、电源时序控制、老式硬盘接口桥接

2. FPGA的典型应用

  • 高性能并行处理

    数字信号处理（DSP）、图像处理（如摄像头ISP流水线）。

  • 复杂算法加速

    机器学习推理、加密解密（利用DSP硬核和并行计算）。

  • 可重构计算

    通信协议栈（5G PHY层）、软件定义无线电（SDR）。

  • 原型验证与ASIC替代

    芯片流片前的功能验证（如SoC原型开发）。

示例：自动驾驶的传感器融合、高速数据采集卡（ADC/DAC接口）、区块链矿机

3.2.3 选择建议
场景 推荐器件 理由
需要即时启动、低功耗控制 CPLD 非易失性，静态功耗低
简单逻辑整合（替换多颗74芯片） CPLD 成本低，开发周期短
高速数据流处理（>100MHz） FPGA 并行架构，支持流水线优化
需要动态重构功能 FPGA 可运行时重新配置逻辑
复杂算法（FFT、卷积） FPGA 内置DSP硬核，计算效率高
3.2.4 关键总结

CPLD：

优势：确定性延迟、低功耗、即时启动。

局限：逻辑规模小，缺乏硬核IP。

FPGA：

优势：高灵活性、大容量、支持复杂算法。

局限：功耗高，需外挂配置芯片，成本较高。

而且随着工艺进步，FPGA逐渐集成CPLD的特性（如Intel MAX 10系列融合Flash配置功能），而CPLD市场被低端FPGA挤压，但在特定场景仍不可替代。

四、hdlbits网站练习组合逻辑题目

4.1 2选1多路复用器（MUX）

1位宽 2选1多路复用器（MUX）是数字电路中最基础的逻辑单元之一，其核心功能是 根据选择信号（sel）从两个输入（a和b）中选择一个输出。它的作用可以类比为一个"数据开关"

问题描述：

解决方案：

复制代码
module top_module(
    input a,
    input b,
    input sel,
    output out
);
    assign out = sel ? b : a;  // 三元运算符实现
endmodule

说明： sel ？b：a；是条件运算符，等价于 if - else 的逻辑，这是最简洁的组合逻辑实现方式。

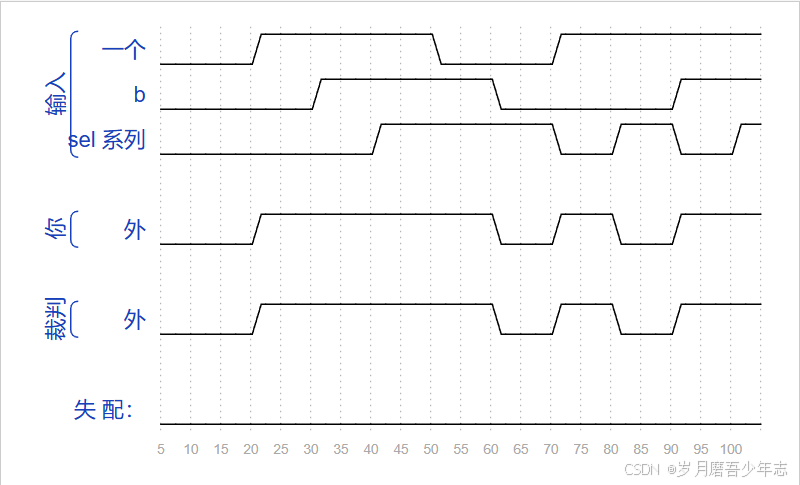

用于测试用例的时序图：Sel 在 a 和 b 之间进行选择

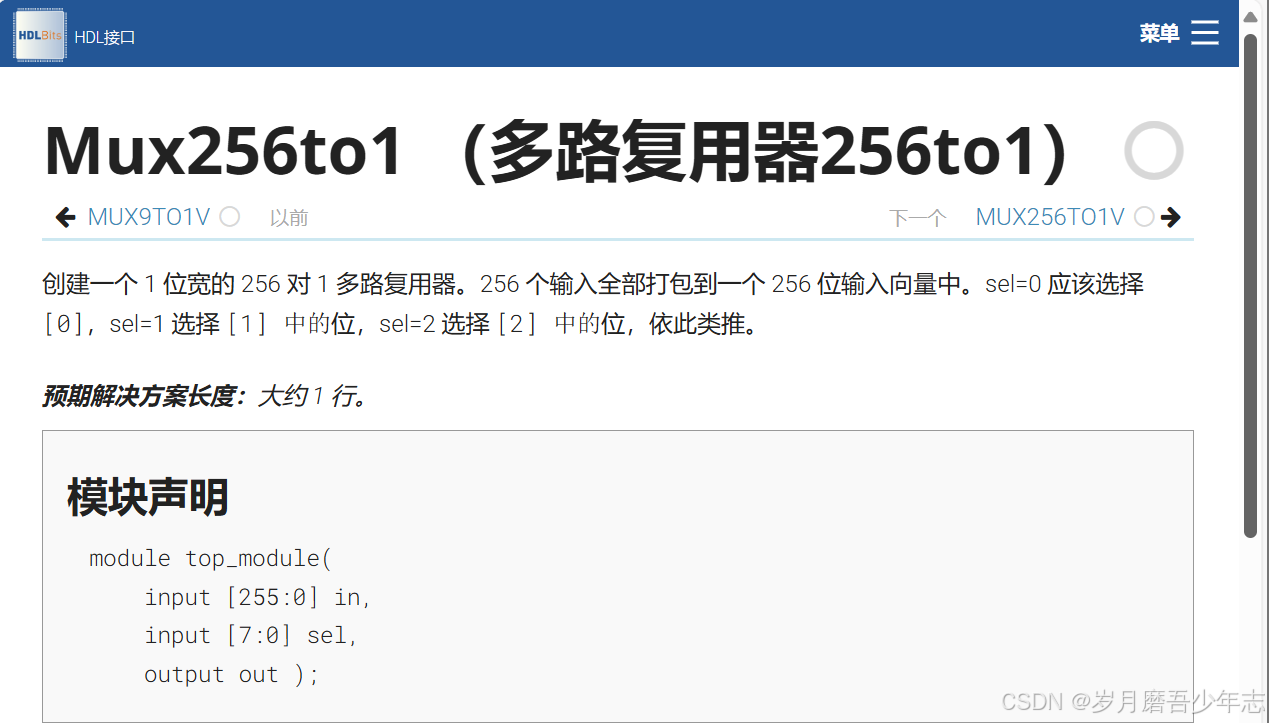

4.2 256:1 多路复用器

是2对1多路复用器的升级版

问题描述：

解决方案：

复制代码
module top_module (
    input [255:0] in,
    input [7:0] sel,
    output out
);
    assign out = in[sel];  // 直接使用 sel 作为索引
endmodule

说明：in[sel] 表示从 in 向量中选择第 sel 位的值，这是最简洁、高效的方式，综合工具会自动优化为多路复用逻辑。

4.3 半加器设计

半加器是数字电路中最基础的算术单元，其核心逻辑是：

  • 和（sum）= a ^ b（ 由 1 个异或门 实现**）**

  • 进位（cout）=a & b（ 由 1 个与门 实现**）**

真值表：

a b sum cout
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1

问题描述：

解决方案：

复制代码
module top_module (
    input a, b,
    output sum, cout
);
    assign sum = a ^ b;   // 异或：本位和
    assign cout = a & b;  // 与：进位
endmodule

掌握半加器后，可以进一步学习 全加器（Full Adder） 和 多位加法器（Ripple Carry Adder）。

4.4 全加器设计

全加器将两个1位二进制数和一个进位输入相加，产生和(sum)和进位输出(carry out)。

问题描述：

解决方案：

复制代码
module top_module(
    input a, b, cin,
    output cout, sum );

    // 全加器实现
    assign sum = a ^ b ^ cin;               // 和的计算
    assign cout = (a & b) | (a & cin) | (b & cin);  // 进位输出的计算

endmodule

说明：

  1. 输入端口:

    a: 第一个1位加数 b: 第二个1位加数 cin: 进位输入

  2. 输出端口:

    sum: 和输出 (a + b + cin 的结果) cout: 进位输出

  3. 逻辑实现:

    sum 使用异或(XOR)运算计算，因为当奇数个输入为1时结果为1 cout 使用或(OR)运算组合三种可能的进位情况：a和b都为1、a和cin都为1、b和cin都为1

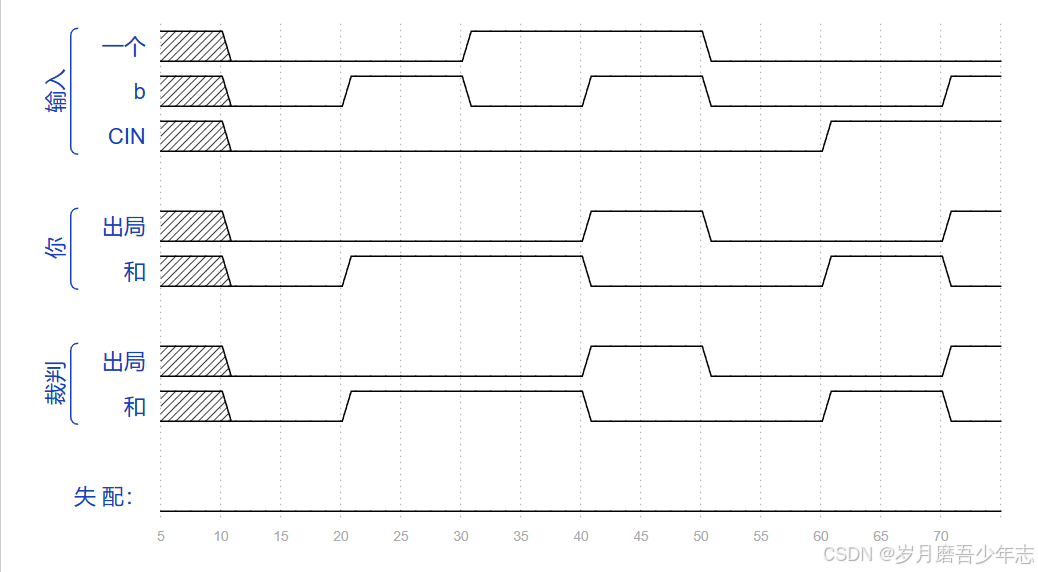

测试用例的时序图：

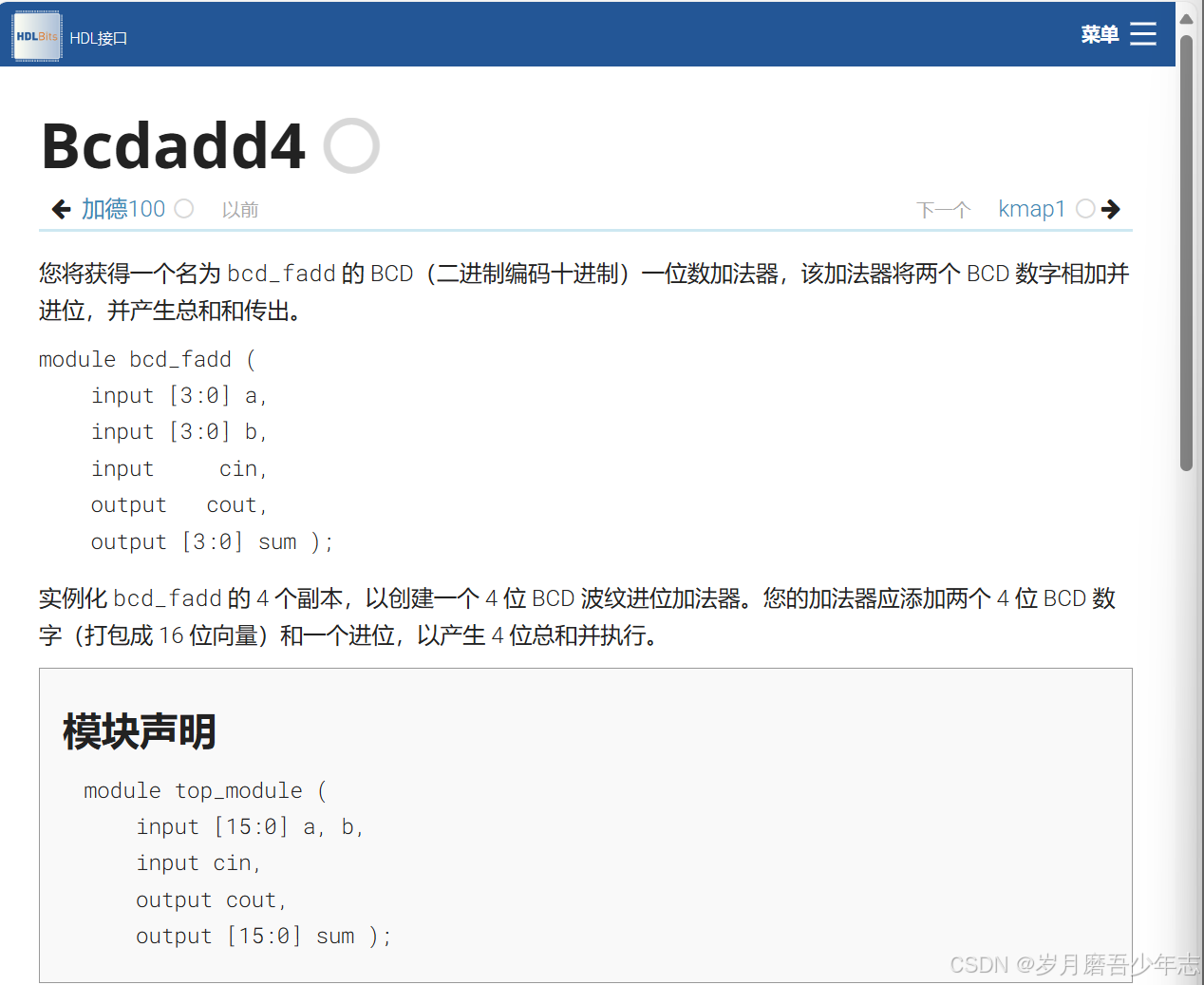

4.5 4位BCD加法器

这个加法器可以处理两个4位BCD数字（每个数字0-9，共16位输入）和一个进位输入，产生4位BCD和和进位输出。

问题描述：

解决方案：

复制代码
module top_module(
    input [15:0] a, b,
    input cin,
    output cout,
    output [15:0] sum );

    // 定义中间进位信号
    wire c1, c2, c3;

    // 实例化4个bcd_fadd模块，形成波纹进位链
    bcd_fadd add0 (
        .a(a[3:0]),
        .b(b[3:0]),
        .cin(cin),
        .cout(c1),
        .sum(sum[3:0])
    );

    bcd_fadd add1 (
        .a(a[7:4]),
        .b(b[7:4]),
        .cin(c1),
        .cout(c2),
        .sum(sum[7:4])
    );

    bcd_fadd add2 (
        .a(a[11:8]),
        .b(b[11:8]),
        .cin(c2),
        .cout(c3),
        .sum(sum[11:8])
    );

    bcd_fadd add3 (
        .a(a[15:12]),
        .b(b[15:12]),
        .cin(c3),
        .cout(cout),
        .sum(sum[15:12])
    );

endmodule

说明（工作原理）：

·最低位BCD加法器(add0)接收cin作为进位输入

·每个加法器的进位输出连接到下一个高位加法器的进位输入

·最高位BCD加法器(add3)的进位输出作为整个模块的cout

·每个加法器产生的4位和组合成最终的16位sum输出

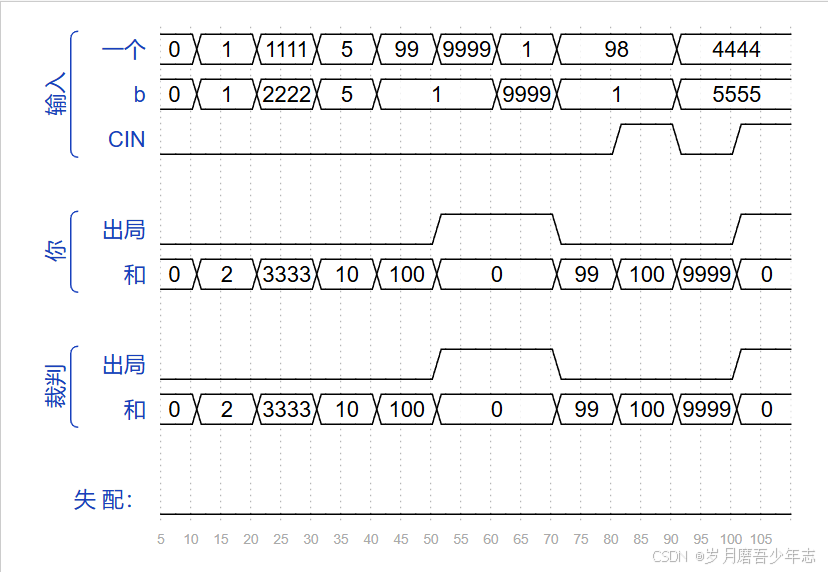

测试用例的时序图：

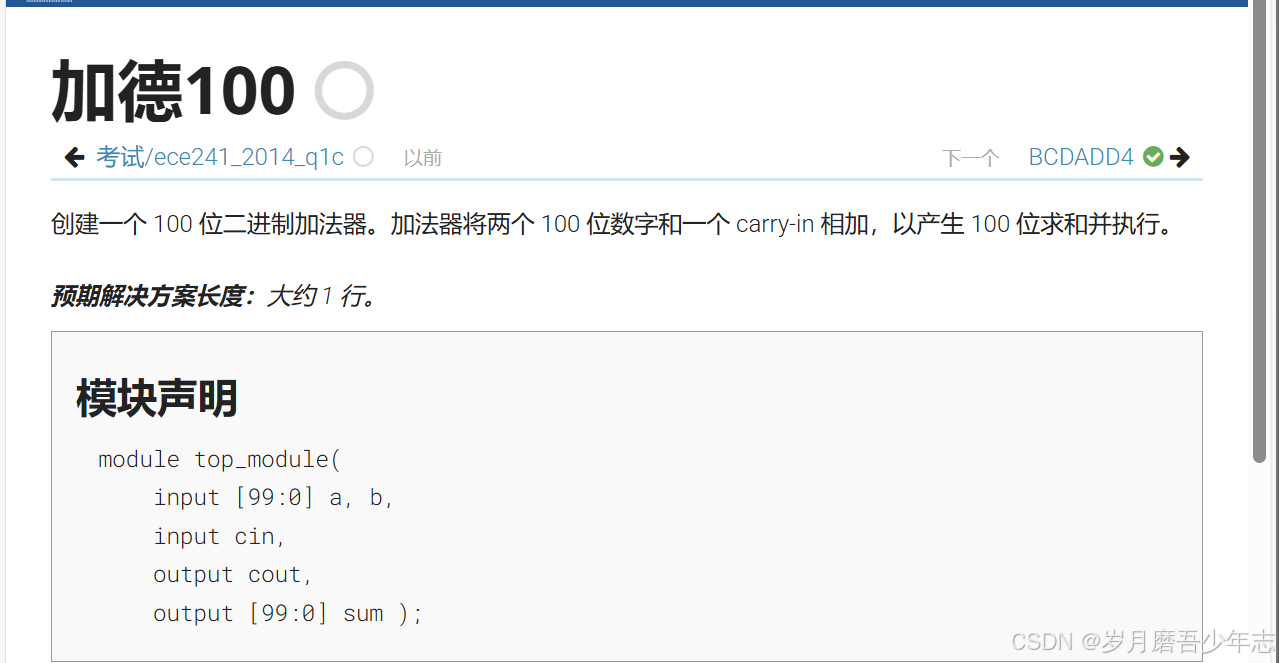

4.6 100位二进制加法器

使用波纹进位(Ripple Carry)结构，该加法器将两个100位二进制数和一个进位输入相加，产生100位和和一个进位输出。

问题描述：

解决方案：

复制代码
module top_module(
    input [99:0] a, b,
    input cin,
    output cout,
    output [99:0] sum );

    // 定义中间进位信号
    wire [100:0] carry;

    // 初始进位设为输入进位
    assign carry[0] = cin;

    // 生成100个全加器实例
    genvar i;
    generate
        for (i = 0; i < 100; i = i + 1) begin : adder_chain
            // 每个全加器实例
            full_adder fa (
                .a(a[i]),
                .b(b[i]),
                .cin(carry[i]),
                .cout(carry[i+1]),
                .sum(sum[i])
            );
        end
    endgenerate

    // 最终进位输出
    assign cout = carry[100];

endmodule

// 全加器模块定义
module full_adder(
    input a, b, cin,
    output cout, sum
);
    assign sum = a ^ b ^ cin;
    assign cout = (a & b) | (a & cin) | (b & cin);
endmodule

说明：

  • 使用generate语句创建100个全加器实例的链式结构

  • 定义101位宽的进位信号carry(包含初始进位和各级进位)

  • 每个全加器处理一位加法运算

  • 进位信号从低位向高位传播(波纹进位)
