Spring MVC 框架 的核心概念、组件关系及流程的详细说明，并附表格总结

爱的叹息2025-04-09 18:41

以下是 Spring MVC 框架 的核心概念、组件关系及流程的详细说明，并附表格总结：

1. 核心理念

Spring MVC 是基于 MVC（Model-View-Controller）设计模式 的 Web 框架，其核心思想是 解耦：

  • Model：数据模型，负责业务逻辑和数据处理。
  • View：视图层，负责数据展示（如 HTML、JSON）。
  • Controller：控制器，负责接收请求、调用 Model、选择 View。

2. 核心组件详解

2.1 DispatcherServlet（前端控制器）
  • 作用 ：
    Spring MVC 的核心，处理所有请求的入口点。
  • 功能 ：
    • 接收 HTTP 请求。
    • 分发请求到合适的 Handler（处理器）。
    • 组合 Model 和 View，返回最终响应。
  • 配置 ：
    在 web.xml 中配置为 Servlet，或通过 @SpringBootApplication 自动配置。
2.2 HandlerMapping（处理器映射器）

  • 作用 ：
    根据请求 URL 找到对应的 Handler（处理器）。

  • 功能 ：

    • 将请求 URL 映射到具体的 Controller 方法。
    • 支持多种映射方式（如 @RequestMapping、@GetMapping）。

  • 示例 ：

    java 复制代码
    @Controller
@RequestMapping("/user")
public class UserController {
    @GetMapping("/list")
    public String list() { ... }
}
2.3 HandlerAdapter（处理器适配器）
  • 作用 ：
    调用 Handler（处理器）并获取处理结果（ModelAndView）。
  • 功能 ：
    • 将请求参数绑定到方法参数（如 @RequestParam、@PathVariable）。
    • 调用 Controller 方法，处理业务逻辑。
    • 将返回值（如 String、ModelAndView）转换为 ModelAndView 对象。
  • 适用场景 ：
    适配不同类型的处理器（如 @Controller、@RestController）。
2.4 ViewResolver（视图解析器）

  • 作用 ：
    将逻辑视图名（如 "user/list"）转换为具体的 View 对象。

  • 功能 ：

    • 根据配置规则（如前缀、后缀）查找视图资源。
    • 支持多种视图技术（如 Thymeleaf、JSP、FreeMarker）。

  • 配置示例 ：

    properties 复制代码
    spring.mvc.view.prefix=/WEB-INF/views/
spring.mvc.view.suffix=.jsp
2.5 Model（模型）
  • 作用 ：
    存储数据，供视图渲染使用。
  • 功能 ：

    • 通过 Model、ModelAndView 或 @ModelAttribute 注入数据。

    • 示例：

      java 复制代码
      @Controller
public class UserController {
    @GetMapping("/user/{id}")
    public String getUser(@PathVariable Long id, Model model) {
        User user = userService.findById(id);
        model.addAttribute("user", user); // 存入 Model
        return "user/detail";
    }
}
2.6 View（视图）
  • 作用 ：
    将 Model 中的数据渲染为最终的响应（如 HTML 页面、JSON 数据）。
  • 实现方式 ：
    • Thymeleaf ：<div th:text="${user.name}"></div>。
    • JSP ：<%= user.getName() %>。
    • JSON ：通过 @ResponseBody 或 @RestController 直接返回对象。
2.7 Controller（控制器）
  • 作用 ：
    处理 HTTP 请求，调用 Model 并选择 View。
  • 功能 ：

    • 通过 @Controller 或 @RestController 标记。

    • 使用 @RequestMapping 系列注解定义请求映射。

    • 示例：

      java 复制代码
      @RestController
public class UserController {
    @GetMapping("/api/user/{id}")
    public User getUser(@PathVariable Long id) {
        return userService.findById(id);
    }
}
2.8 拦截器（HandlerInterceptor）
  • 作用 ：
    在请求处理前后执行自定义逻辑（如权限校验、日志记录）。
  • 功能 ：

    • 实现 HandlerInterceptor 接口。

    • 通过 WebMvcConfigurer 注册拦截器。

    • 示例：

      java 复制代码
      public class AuthInterceptor implements HandlerInterceptor {
    @Override
    public boolean preHandle(HttpServletRequest request,
                            HttpServletResponse response,
                            Object handler) {
        // 权限校验
        return true; // 继续处理请求
    }
}

3. 核心组件关系图

plaintext 复制代码
用户请求 → DispatcherServlet → HandlerMapping → Handler（Controller）
           ↓
           HandlerAdapter → 处理请求 → Model + View名称
           ↓
           ViewResolver → 解析View → 渲染响应 → 返回客户端

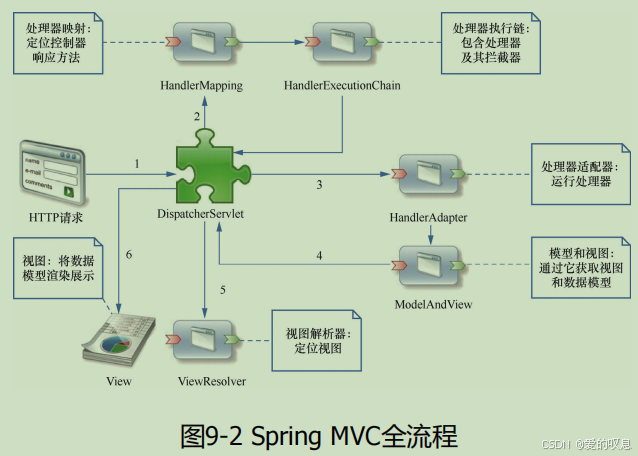

4. 请求处理流程

  1. 请求到达 DispatcherServlet ：
    客户端发送 HTTP 请求到 DispatcherServlet。
  2. 映射处理器 ：
    HandlerMapping 根据 URL 找到对应的 Handler（如 UserController 的 list() 方法）。
  3. 调用处理器 ：
    HandlerAdapter 调用 Handler 方法，获取 ModelAndView（包含数据和逻辑视图名）。
  4. 解析视图 ：
    ViewResolver 将逻辑视图名（如 "user/list"）转换为具体的 View（如 /WEB-INF/views/user/list.jsp）。
  5. 渲染响应 ：
    View 使用 Model 数据生成最终响应（HTML、JSON 等），返回给客户端。

5. 表格总结

组件 作用 角色 示例/配置
DispatcherServlet 接收请求，分发到 Handler，组合 Model 和 View。 中央调度器，核心组件。 @SpringBootApplication 自动配置。
HandlerMapping 映射请求 URL 到对应的 Handler（Controller）。 请求路由的桥梁。 @RequestMapping、@GetMapping。
HandlerAdapter 调用 Handler 方法，处理参数绑定和返回值转换。 调用处理器的适配器。 支持 @RequestParam、@PathVariable。
ViewResolver 将逻辑视图名转换为具体的 View 对象。 视图解析器，支持多种模板引擎。 spring.mvc.view.prefix=/views/、spring.mvc.view.suffix=.jsp。
Model 存储数据，供视图渲染。 数据容器。 Model、@ModelAttribute。
View 渲染最终的响应（HTML、JSON 等）。 响应生成器。 Thymeleaf、JSP、FreeMarker。
Controller 处理请求，调用 Model，选择 View。 业务逻辑处理器。 @Controller、@RestController。
HandlerInterceptor 在请求处理前后执行拦截逻辑（如权限校验）。 请求拦截器。 实现 HandlerInterceptor 接口，通过 WebMvcConfigurer 注册。

6. 关键概念关系图

plaintext 复制代码
用户请求 → DispatcherServlet → HandlerMapping（找到 Controller） → HandlerAdapter（调用 Controller 方法）
           ↓
           Model（存储数据） → ViewResolver（解析视图） → View（渲染响应）

7. 注意事项

  • 注解驱动 ：通过 @EnableWebMvc 或 @SpringBootApplication 启用注解支持。
  • 异步处理 ：通过 @Async 或 DeferredResult 实现异步请求。
  • 异常处理 ：通过 @ControllerAdvice 统一处理全局异常。

通过以上组件和流程，Spring MVC 实现了请求的解耦和高效处理，是构建现代化 Web 应用的首选框架。

一、Spring MVC 请求处理全流程详解

1. 请求参数接收

  • 实现方式 ：通过方法参数注解（如 @RequestParam, @PathVariable, @RequestBody）直接绑定请求参数。

    java 复制代码
    @GetMapping("/user/{id}")
public String getUser(@PathVariable String id,
                     @RequestParam String name) {
    // 参数绑定到方法参数
}

  • 核心类 ：ServletInvocableHandlerMethod 负责参数解析，通过 HandlerMethodArgumentResolver 解析不同注解的参数。

2. 请求分发到控制器方法

  • 流程 ：DispatcherServlet 通过 HandlerMapping 定位处理器（Controller方法）。

    • 关键类 ：RequestMappingHandlerMapping 根据 @RequestMapping 注解匹配 URL 和 HTTP 方法。
    • 匹配逻辑 ：解析 @RequestMapping 的 path、method 等属性，生成 HandlerExecutionChain。
    java 复制代码
    // 示例：匹配到 UserController 的 getUser 方法
@Controller
@RequestMapping("/user")
public class UserController {
    @GetMapping("/{id}")
    public String getUser(@PathVariable String id) { ... }
}
3. 视图定位与渲染

  • 视图解析 ：ViewResolver 根据逻辑视图名（如 user/list）解析为实际视图（如 JSP 文件）。

    • 核心类 ：InternalResourceViewResolver 将视图名转换为 /WEB-INF/views/user/list.jsp。
    java 复制代码
    // 配置视图解析器
@Bean
public ViewResolver viewResolver() {
    InternalResourceViewResolver resolver = new InternalResourceViewResolver();
    resolver.setPrefix("/WEB-INF/views/");
    resolver.setSuffix(".jsp");
    return resolver;
}

  • 视图类型 ：JSP、Thymeleaf、FreeMarker 等，通过 View 接口实现。

二、流程可省略与可自定义部分

1. 可省略的流程
流程阶段 省略条件 替代处理方式
视图解析 返回值添加 @ResponseBody 由 HttpMessageConverter 直接序列化返回
视图渲染 返回 JSON/XML 等数据格式 无需渲染，直接写入响应体
Session管理 无会话需求（如 REST API） 关闭 Session 支持（@Controller 不继承 @SessionAttributes）
2. 可自定义的流程
流程阶段 自定义方式 实现类/注解
参数绑定 自定义参数解析器 HandlerMethodArgumentResolver
处理器映射 自定义请求到方法的匹配规则 HandlerMapping
视图解析 自定义视图解析逻辑 ViewResolver
异常处理 自定义全局异常处理器 @ControllerAdvice + @ExceptionHandler

三、DispatcherServlet.properties 定义的类及作用

1. 核心类列表
类名 作用
RequestMappingHandlerMapping 根据 @RequestMapping 注解匹配 Controller 方法
RequestMappingHandlerAdapter 调用 Controller 方法并处理方法参数和返回值
BeanNameUrlHandlerMapping 根据 Bean 名称直接映射 URL（如 loginController 对应 /loginController）
SimpleUrlHandlerMapping 简单的 URL 映射配置（通过 XML 配置 URL 和 Controller 关联）
DefaultAnnotationHandlerMapping 旧版注解处理器映射（Spring 3.0 后逐步被 RequestMappingHandlerMapping 替代）
InternalResourceViewResolver 解析 JSP 视图，将逻辑视图名转换为实际资源路径
ContentNegotiatingViewResolver 根据请求的 Accept 头选择合适视图（如 JSON 或 HTML）
HandlerExceptionResolver 全局异常处理，将异常转换为视图或 HTTP 状态码
2. 流程总结表格
流程阶段 是否可省略 是否可自定义 默认实现类
参数绑定 否 是 ServletModelAttributeMethodProcessor
请求分发 否 是 RequestMappingHandlerMapping
视图解析 是 是 InternalResourceViewResolver
视图渲染 是 是 JstlView（JSP）
异常处理 否 是 DefaultHandlerExceptionResolver

四、关键代码注释示例

java 复制代码
// 1. Controller 方法参数绑定示例
@GetMapping("/search")
public String search(@RequestParam String keyword,
                    @RequestBody User user) {
    // @RequestParam 绑定查询参数，@RequestBody 绑定 JSON 请求体
}

// 2. 自定义视图解析器（实现 ViewResolver 接口）
public class CustomViewResolver implements ViewResolver {
    @Override
    public View resolveViewName(String viewName, Locale locale) {
        // 自定义逻辑：根据 viewName 返回自定义 View 实现
        return new CustomView();
    }
}

// 3. @ResponseBody 省略视图流程
@GetMapping("/api/user")
@ResponseBody
public User getUserAsJson() {
    // 直接返回对象，由 Jackson 转换为 JSON，跳过视图解析
}
