硬盘分区格式方案之 MBR（Master Boot Record）主引导记录详解笔记250407

MBR（Master Boot Record）主引导记录详解

MBR（Master Boot Record，主引导记录）是传统磁盘分区方案的核心数据结构，位于磁盘的第一个扇区（0柱面0磁头1扇区），负责引导操作系统和管理磁盘分区。以下从结构、功能、限制及实际应用进行全面解析。

一、MBR 的物理结构与功能

MBR 占用磁盘的 第一个 512 字节，分为三个核心部分：

引导代码（Bootstrap Code）（446 字节）
- 功能：存储启动操作系统的初始引导程序（如 GRUB 的 Stage 1）。
- 流程：BIOS 启动时加载 MBR 到内存地址 0x7C00，执行此代码以加载操作系统的核心引导程序。
- 依赖：若引导代码损坏，系统无法启动（报错如 No bootable device）。

分区表（Partition Table）（64 字节）

结构：包含 4 个分区表条目，每个条目占 16 字节，记录分区的起止位置、类型、状态等。

字段详解 ：

偏移	长度	说明
0x00	1	引导标志（0x80=活动分区，0x00=非活动）
0x01	3	起始 CHS 地址（柱面-磁头-扇区）
0x04	1	分区类型（如 0x07=NTFS，0x83=Linux）
0x05	3	结束 CHS 地址
0x08	4	LBA 起始扇区（逻辑块地址）
0x0C	4	分区大小（扇区数）

魔数（Magic Number）（2 字节）
- 固定值 ：0x55AA，用于验证 MBR 的完整性。若损坏，磁盘无法被识别。

二、MBR 的启动流程

BIOS 初始化硬件后，读取磁盘的第一个扇区（MBR）到内存 0x7C00。
检查魔数 0x55AA，若有效则执行引导代码。
引导代码扫描分区表，找到 活动分区 （标记为 0x80）。
加载活动分区的 卷引导记录（VBR），继续启动操作系统。

三、MBR 的局限性

磁盘容量限制
- 最大 2TB ：分区表使用 32 位存储扇区地址，单个扇区 512 字节，理论容量为 2^32 × 512B = 2TB。
- 超过 2TB 的磁盘：超出部分无法被寻址，需使用 GPT 分区表。

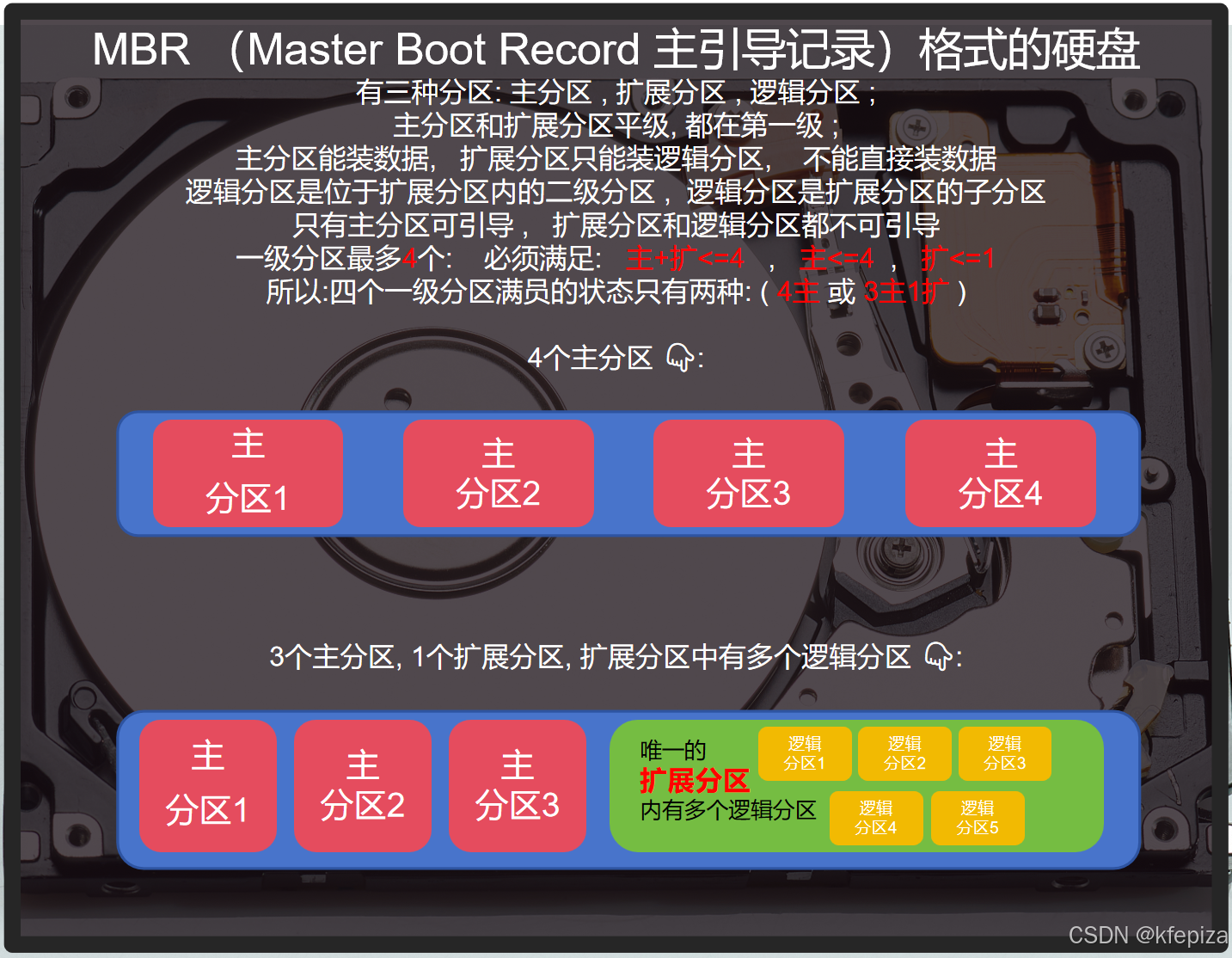

分区数量限制
- 最多 4 个主分区 ：若需更多分区，需将其中一个主分区设为 扩展分区，并在其内创建逻辑分区。
- 逻辑分区依赖链式结构：扩展分区表以链表形式存储，易因某环节损坏导致全部分区丢失。
数据安全性
- 无冗余备份：MBR 仅存储于磁盘第一个扇区，损坏后需手动恢复。
- 易受攻击：引导区病毒可篡改 MBR，导致系统无法启动。

四、MBR 与 GPT 的对比

维度	MBR	GPT
最大磁盘容量	2TB	9.4 ZB（1 ZB = 1 万亿 GB）
分区数量	4 主分区（或扩展分区 + 逻辑分区）	128+ 主分区
启动模式	Legacy BIOS	UEFI（或 BIOS + CSM）
数据安全性	无校验和备份	CRC 校验 + 双备份分区表
适用场景	旧设备、小容量磁盘、兼容性优先	新硬件、大容量磁盘、数据安全优先

五、MBR 的修复与工具

Windows 环境
- 使用 bootrec /fixmbr：修复 MBR 引导代码。
- 使用 diskpart：重建分区表（需备份数据）。

Linux 环境

使用 dd 命令：从备份恢复 MBR。

bash 复制代码

# 备份 MBR
dd if=/dev/sda of=mbr.bak bs=512 count=1
# 恢复 MBR
dd if=mbr.bak of=/dev/sda bs=512 count=1

使用 fdisk 或 gdisk：重建分区表。

六、MBR 的实际应用场景

旧硬件兼容：2010 年前生产的电脑默认使用 MBR。
便携存储设备：U 盘、SD 卡通常格式化为 MBR + FAT32。
虚拟机配置：为兼容旧版系统镜像，虚拟机磁盘常使用 MBR。

总结

MBR 是计算机存储史上的里程碑技术，但其设计局限性（2TB 容量、4 主分区、无冗余）已无法满足现代需求。建议场景：

老旧设备维护、小容量存储设备（U 盘）。
新设备和大容量磁盘 ：优先选择 GPT 分区表。

1️⃣ 参考 1

在计算机存储领域，MBR（Master Boot Record，主引导记录） 是传统的磁盘分区和引导机制，广泛应用于早期的 BIOS 系统。以下是关于 MBR 的详细解析，包括其结构、工作原理、优缺点及操作示例。

1. MBR 的定义与作用

核心功能 ：
- 引导操作系统：存储启动代码，负责加载操作系统的引导程序（如 GRUB 或 Windows Boot Manager）。
- 分区管理：记录磁盘的分区信息（主分区和扩展分区）。
历史背景：1983 年随 IBM PC DOS 2.0 引入，成为早期计算机的默认分区标准。

2. MBR 的物理结构

MBR 位于磁盘的第一个扇区（512 字节），结构如下：

偏移量	大小（字节）	内容	说明
`0x000`	440	引导代码	可执行的启动程序（如加载操作系统的第一阶段引导程序）。
`0x1B8`	4	磁盘签名	唯一标识磁盘的 32 位标识符（Windows 使用此字段）。
`0x1BC`	2	保留字段	通常为 `0x0000`。
`0x1BE`	64	分区表	最多记录 4 个主分区的信息（每个分区项占 16 字节）。
`0x1FE`	2	结束标志	固定为 `0x55AA`，标识 MBR 的有效性。

分区表项的结构（16 字节）

偏移量	大小（字节）	说明
`0x00`	1	引导标志（`0x80` 表示可引导分区，`0x00` 表示非引导分区）。
`0x01`	3	起始 CHS 地址（柱面-磁头-扇区，已过时，仅用于旧 BIOS）。
`0x04`	1	分区类型（如 `0x07` 表示 NTFS，`0x83` 表示 Linux 文件系统）。
`0x05`	3	结束 CHS 地址。
`0x08`	4	起始 LBA 地址（逻辑块寻址，现代系统使用此字段）。
`0x0C`	4	分区大小（以扇区数为单位）。

3. MBR 的工作流程

BIOS 启动 ：
计算机通电后，BIOS 读取磁盘的第一个扇区（MBR）到内存地址 0x7C00。
执行引导代码 ：
MBR 中的引导代码检查分区表的可引导标志（0x80），找到活动分区（通常是第一个主分区）。
加载引导程序 ：
将活动分区的 VBR（Volume Boot Record） 加载到内存，并移交控制权，最终启动操作系统。

4. MBR 的优缺点
优点

特性	说明
广泛兼容性	支持所有 BIOS 系统和老旧操作系统（如 Windows XP）。
简单性	分区结构简单，适合小容量磁盘和基本需求。

缺点

限制	说明
2TB 容量限制	使用 32 位 LBA 寻址，最大支持 2 32 × 512 字节 = 2 TB 2^{32} \times 512 \text{字节} = 2\text{TB} 232×512字节=2TB。
最多 4 个主分区	需通过扩展分区（Extended Partition）创建逻辑分区，但操作复杂。
无冗余备份	分区表仅存储一份，损坏后数据可能丢失。

5. MBR 的扩展分区与逻辑分区

扩展分区 ：
- 一种特殊的主分区类型（分区类型 ID 为 0x0F），用于突破 4 个主分区的限制。
- 扩展分区内部可划分为多个 逻辑分区（数量不限，但受操作系统限制）。
逻辑分区 ：
- 通过链式结构管理，每个逻辑分区的信息存储在 EBR（Extended Boot Record） 中。
- 结构复杂，易因 EBR 损坏导致数据丢失。

6. MBR 的适用场景

旧硬件环境 ：
使用 BIOS 启动的计算机（如 2010 年以前的设备）。
小容量存储设备 ：
U 盘、SD 卡（容量 ≤ 2TB）。
兼容性需求 ：
安装 Windows XP 或更旧系统。

7. MBR 相关工具与操作
查看 MBR 分区信息

Linux ：

bash 复制代码

sudo fdisk -l /dev/sda  # 查看磁盘分区表

Windows ：

powershell 复制代码

diskpart
list disk  # 列出磁盘（MBR 磁盘标记为 "MBR"）

修复损坏的 MBR

Windows ：
使用安装盘进入恢复环境，执行：

bash 复制代码

bootrec /fixmbr    # 修复 MBR 引导代码
bootrec /fixboot   # 修复分区引导扇区

Linux ：
使用 grub-install 重新安装引导程序：
bash 复制代码
```
sudo grub-install /dev/sda
```

备份与恢复 MBR

bash 复制代码

# 备份 MBR（前 512 字节）
sudo dd if=/dev/sda of=mbr_backup.bin bs=512 count=1

# 恢复 MBR
sudo dd if=mbr_backup.bin of=/dev/sda bs=512 count=1

8. MBR 与 GPT 的对比总结

特性	MBR	GPT
最大磁盘容量	2TB	9.4 ZB（理论值）
分区数量	4 个主分区（或 3+1 扩展分区）	128 个主分区
冗余备份	无	分区表首尾备份
引导方式	BIOS	UEFI
数据安全性	低（分区表单点故障）	高（CRC 校验和备份）

9. 总结

MBR 是传统分区方案，适合老旧系统和小容量磁盘，但已逐渐被 GPT 替代。
关键局限：2TB 容量限制、分区数量不足、缺乏冗余。
现代建议：优先使用 GPT（除非硬件或系统强制要求 MBR）。

2️⃣ 参考 2

MBR（Master Boot Record）详解

1. 定义

MBR 是 Master Boot Record（主引导记录） 的缩写，是计算机硬盘的第一个扇区（通常为第0扇区）中的一个特殊引导扇区。它包含启动计算机所需的关键信息：

引导程序：负责加载操作系统。
分区表：记录硬盘分区信息。

当计算机启动时，BIOS/UEFI 会读取 MBR 中的引导程序，根据分区表加载操作系统，因此 MBR 是计算机启动的核心。

2. 结构

MBR 的大小为 512字节，结构如下：

引导程序（446字节）：负责启动操作系统。
分区表（64字节） ：描述硬盘分区信息，最多支持 4个主分区 或 3个主分区+1个扩展分区（扩展分区可再分逻辑分区）。
结束标志（2字节） ：固定为 55AA，用于标识 MBR 的有效性。

3. 作用

启动操作系统：BIOS 通过 MBR 找到引导程序，加载操作系统。
管理分区：通过分区表记录硬盘分区信息，限制为最多4个主分区。

4. 局限性

分区数量限制：仅支持最多4个主分区（或3主+1扩展）。
容量限制 ：使用32位寻址，最大支持 2TB 硬盘（超过需用特殊工具，但非官方支持）。
安全性低：无分区表备份机制，MBR损坏可能导致系统无法启动。

5. 与GPT的区别

特性	MBR	GPT
分区数量	最大4个主分区	理论支持128个分区
容量支持	最大2TB	理论支持9.4ZB（远超当前需求）
安全性	无备份机制，易损坏	分区表备份，支持校验
兼容性	广泛兼容老旧硬件/系统	需UEFI和现代操作系统
启动速度	较慢（BIOS引导）	更快（UEFI引导）

6. 适用场景

小容量硬盘（≤2TB）
老旧设备（仅支持BIOS）
简单分区需求（如单系统、少量分区）

总结

MBR 是传统硬盘分区的核心，但因分区和容量限制，逐渐被 GPT 取代。选择时需考虑硬盘大小、操作系统和主板支持（UEFI/BIOS）。

3️⃣ 参考 3

以下是关于 MBR（Master Boot Record，主引导记录） 的详细解析，结合知识库信息整理而成：

1. MBR 的基本概念

定义：

MBR是磁盘分区表的一种传统格式，位于硬盘的第一个物理扇区 （LBA 0，即逻辑块地址0），大小为512字节。它存储了磁盘的分区信息和引导程序，是计算机启动时读取的第一个数据结构。
历史背景 ：

由IBM在1983年提出，随PC DOS 2.0普及，长期作为磁盘分区和引导的标准方案，但逐渐被GPT（GUID Partition Table）取代。

2. MBR 的结构

MBR的512字节被划分为三个部分：

主引导程序（446字节）：
- 包含引导加载程序（Bootloader），用于启动操作系统。例如，GRUB、Windows Boot Manager等。
- 负责检测分区表的有效性，并将控制权传递给活动分区的引导记录（VBR）。
分区表（64字节）：
- 存储磁盘的分区信息，最多可定义4个主分区或3个主分区+1个扩展分区。
- 每个分区表项占16字节，包含以下信息：
  - 分区状态（如活动标志，0x80表示活动分区）。
  - 分区起始扇区地址。
  - 分区类型（如0x07为NTFS，0x83为Linux Ext4）。
  - 分区结束扇区地址。
结束标志（2字节）：
- 固定值 0xAA55（小端模式），用于验证MBR的合法性。若此值错误，系统将判定MBR损坏。

3. MBR 的核心功能

分区管理：
- 定义磁盘的主分区和扩展分区，但受限于4个主分区的限制。
- 通过扩展分区（逻辑分区）间接支持更多分区，但逻辑分区无法作为系统引导分区。
引导启动：
- 引导程序（Bootloader）负责加载操作系统内核，实现系统启动。
兼容性：
- 支持BIOS（基本输入输出系统）启动，但不兼容UEFI（统一可扩展固件接口）。

4. MBR 的主要限制

容量限制：
- 最大支持2TB ：由于使用32位逻辑块地址（LBA），寻址范围为 2³² × 512字节 ≈ 2.1TB。超过2TB的硬盘无法完全识别。
分区数量限制：
- 最多4个主分区：需通过扩展分区（逻辑分区）扩展，管理复杂且存在兼容性问题。
数据安全性低：
- 分区表仅存储在单个扇区（LBA 0），无冗余备份。若MBR损坏，可能导致分区表丢失或系统无法启动。
依赖BIOS：
- 无法在UEFI系统中使用，限制了现代硬件的兼容性。

5. MBR 的典型应用场景

旧系统和小容量硬盘 ：
如Windows XP、早期Linux系统，或容量≤2TB的机械硬盘/SSD。
兼容性要求高的场景 ：
需要在BIOS主板或旧计算机上安装系统时使用。

6. MBR 的修复方法（Linux）

若MBR损坏导致系统无法启动，可通过以下步骤修复：

bash 复制代码

# 1. 查看磁盘分区信息（确认要修复的磁盘，如/dev/sda）
sudo fdisk -l

# 2. 进入交互式分区工具
sudo fdisk /dev/sda

# 3. 在fdisk中操作：
  m → 查看帮助
  p → 打印当前分区表（确认分区是否正常）
  w → 保存并退出（若分区表正常，仅需此操作即可修复MBR）

# 4. 重新安装引导程序（如GRUB）
sudo grub-install /dev/sda
sudo update-grub

# 5. 重启系统
sudo reboot

7. MBR 与 GPT 的关键对比

特性	MBR	GPT
最大容量	≤2TB	9.4ZB（支持当前所有硬盘容量）
分区数量	最多4个主分区（需扩展分区）	最多128个主分区，无需扩展分区
数据安全性	无冗余，单点故障风险高	双重备份分区表（头部+尾部）+CRC32校验，支持自动修复
启动方式	BIOS	UEFI（支持安全启动、快速启动）
兼容性	兼容所有旧系统	需64位系统和UEFI支持（32位Windows不支持）

8. 常见问题解答
Q1：MBR损坏会导致什么问题？

系统无法启动：引导程序或分区表损坏，出现"Missing Operating System"等错误。
数据访问异常：分区表丢失可能导致系统无法识别磁盘分区。

Q2：如何判断硬盘使用的是MBR还是GPT？

Windows ：
- 打开"磁盘管理" → 右键磁盘 →"属性"→"卷"选项卡查看分区样式。
- 命令行：diskpart → list disk（查看"Gpt"列）。
Linux ：
- lsblk -o NAME,PARTTYPE 或 fdisk -l（查看分区表类型）。

Q3：MBR和GPT能否共存？

否：两者是互斥的。GPT硬盘在LBA 0处会保留一个"保护性MBR"（Protective MBR），防止旧工具误操作，但无法直接使用。

Q4：MBR分区能否扩展到2TB以上？

不能：超过2TB的空间会被MBR忽略，需转换为GPT分区。

9. 总结

MBR是传统磁盘分区方案，适合小容量硬盘和旧系统，但存在容量和分区数量限制。
GPT是现代标准，支持大容量、多分区和高可靠性，已成为新硬件的首选。
修复MBR需谨慎操作 ，建议备份数据并使用工具（如fdisk、grub-install）恢复分区表和引导程序。

如果需要进一步了解MBR的底层原理或具体修复案例，请随时提问！

4️⃣ 参考 4

以下是关于 MBR（主引导记录） 的详细解析：

1. MBR 基本概念

全称：Master Boot Record（主引导记录）
位置：位于磁盘的 第一个扇区（LBA 0） ，共 512字节。
功能：
- 存储 引导代码（Bootstrap Code）：用于启动操作系统（如加载Windows或Linux内核）。
- 存储 分区表（Partition Table）：记录磁盘分区信息。
- 包含 校验码：验证MBR完整性，防止数据篡改。

2. MBR 核心结构
（1）引导代码（440字节）

负责加载操作系统的引导程序（如Windows的NTLDR、Linux的GRUB）。
若磁盘为启动盘，引导代码会被BIOS执行。

（2）分区表（64字节）

包含 4个主分区条目 ，每个条目占16字节，记录以下信息：
- 分区类型（如NTFS、FAT32、Linux Swap）。
- 分区起始和结束位置（CHS/LBA地址）。
- 分区状态（是否为活动分区）。
扩展分区：若需超过4个分区，可创建1个扩展分区（占用1个主分区条目），并在其中划分多个逻辑分区。

（3）校验码（2字节）

用于验证MBR数据完整性，防止意外损坏或病毒攻击。

3. MBR 技术限制

限制项	具体说明
分区数量	最多 4个主分区，或 3主分区+1扩展分区（扩展分区下可创建多个逻辑分区）
单分区容量	最大 2.2 TB（因32位LBA地址限制，2^32 × 512字节 ≈ 2 TB）
磁盘容量	支持整个磁盘容量无上限，但单个分区仍受2.2 TB限制
安全性	无冗余备份，分区表损坏可能导致数据丢失

4. MBR 优缺点
优点

兼容性强：支持所有操作系统（包括Windows XP、旧版Linux）。
简单易用 ：分区表结构简单，工具（如fdisk）操作直观。
BIOS依赖：可在传统BIOS系统中直接启动。

缺点

容量限制：无法支持2.2 TB以上单分区，不适用于现代大磁盘。
分区数量少：扩展性差，无法满足复杂分区需求。
安全性低：无冗余设计，MBR损坏可能导致系统无法启动。
UEFI限制：UEFI系统需通过CSM兼容模式才能从MBR磁盘启动。

5. 适用场景

旧硬件/系统：BIOS系统、Windows XP或更早版本。
小容量磁盘：如U盘、移动硬盘（容量≤2 TB）。
兼容需求：需与不支持GPT的设备（如部分路由器、车载系统）交互。

6. 相关工具

分区管理 ：
- Linux：fdisk（基础工具）、parted（支持GPT/MBR混合）。
- Windows：Disk Management、DiskGenius。
转换工具 ：
- GParted（Linux）、傲梅分区助手（Windows）。
- 注意：MBR转GPT需 备份数据并格式化磁盘。

7. 如何判断磁盘是否为MBR？

Linux ：

bash 复制代码

lsblk -o NAME,FSTYPE,LABEL,PARTUUID  # PARTUUID存在则为GPT
sudo fdisk -l /dev/sda              # 输出中显示"Disklabel type: dos"表示MBR

Windows ：
右键"此电脑" → "管理" → "磁盘管理"，查看磁盘属性。

总结

MBR是经典的磁盘分区表格式，适合旧系统和小容量场景，但已逐渐被GPT取代。若需支持大磁盘、多分区或UEFI系统，建议优先选择GPT。转换前务必备份数据，避免丢失。

5️⃣ 参考 5

MBR（Master Boot Record，主引导记录）是硬盘分区的一种方式，它位于硬盘的第一个扇区（通常称为扇区0），包含引导代码和分区表。以下是关于MBR的详细介绍：

MBR 的结构

引导代码：MBR的前446字节包含引导代码，用于启动计算机。当计算机启动时，BIOS会读取MBR中的引导代码，并将其加载到内存中执行。
分区表：接下来的64字节（从第447字节到第509字节）是分区表，用于记录硬盘的分区信息。分区表最多可以包含4个分区条目，每个条目16字节。
结束标志：最后的2字节是结束标志，值为0x55AA，用于标识MBR的结束。

MBR 的功能

引导功能：MBR中的引导代码负责启动计算机。当计算机启动时，BIOS会读取MBR中的引导代码，并将其加载到内存中执行。
分区管理：MBR中的分区表用于记录硬盘的分区信息，包括每个分区的起始位置、大小、类型等。

MBR 的兼容性

与旧系统和硬件兼容：MBR与旧系统和硬件兼容性好，适用于旧版本的Windows（如Windows 7及更早版本）和不支持UEFI的硬件。
广泛支持：MBR被广泛支持，几乎所有操作系统和硬件都支持MBR。

MBR 的局限性

分区数量限制：MBR最多只能创建4个主分区，或者3个主分区和1个扩展分区（扩展分区可以包含多个逻辑分区）。
分区大小限制：MBR分区的硬盘最大支持2TB的存储容量。对于超过2TB的硬盘，MBR无法正确识别和使用全部空间。
数据完整性与恢复：MBR没有内置的错误检测和恢复机制，一旦MBR损坏，可能会导致系统无法启动或数据丢失。

MBR 的优势

简单性：MBR结构简单，易于理解和使用。
兼容性：MBR与旧系统和硬件兼容性好，适用于需要与旧系统保持兼容的场景。

总结

MBR是一种传统的硬盘分区方式，适用于需要与旧系统和硬件保持兼容的场景。尽管MBR有一些局限性，如分区数量和大小的限制，但它仍然是许多旧系统和硬件的默认选择。对于现代系统和硬件，特别是当存储容量超过2TB或需要更好的数据完整性和恢复能力时，GPT（GUID Partition Table）是一个更好的选择。

6️⃣ 参考 6

1. MBR 的基本概念

MBR 是存储于硬盘 第一个物理扇区（512字节） 的传统分区方案，诞生于 1983年 ，最初用于 IBM PC 兼容计算机。它包含 引导代码 、分区表 和 结束标志，是 BIOS 系统启动和磁盘分区的核心。

2. MBR 的物理结构

MBR 占据硬盘的 0柱面 0磁头 1扇区（LBA 0），其 512 字节按功能分为三部分：

组成部分	大小	功能描述
引导代码	446 字节	存储初始引导程序（Boot Loader），用于加载操作系统的核心文件（如 Windows 的 `NTLDR` 或 Linux 的 `GRUB`）。
分区表	64 字节	记录最多4个主分区的信息（每个分区条目占16字节），包含分区类型、起始/结束扇区等。
结束标志	2 字节	固定为 `0x55AA`，用于标识 MBR 的有效性。若损坏，系统将无法识别磁盘。

3. MBR 的工作流程

BIOS 启动 ：
计算机开机后，BIOS 读取 MBR 的 引导代码，并将控制权交给它。
加载 Boot Loader ：
引导代码根据 分区表 找到 活动分区（标记为启动的分区），加载该分区的引导程序。
启动操作系统 ：
Boot Loader 进一步加载操作系统内核（如 Windows 的 winload.exe 或 Linux 的 vmlinuz）。

4. MBR 的优缺点

优点	缺点
1. 兼容性强：支持所有操作系统（包括 Windows XP 及更旧系统）。	1. 分区限制：最多4个主分区，需通过扩展分区（Extended Partition）和逻辑分区（Logical Partition）间接扩展。
2. 结构简单：易于修复和恢复。	2. 容量限制：仅支持 ≤2TB 的磁盘（32位寻址上限）。
	3. 安全性低：无数据校验机制，分区表损坏可能导致数据丢失。

5. MBR 的典型应用场景

旧硬件兼容：使用 BIOS 的计算机（如 2010 年前生产的设备）。
小容量磁盘：U盘、SD卡或 ≤2TB 的机械硬盘。
多系统引导：通过工具（如 GRUB）在 MBR 中配置多个操作系统启动项。

6. 注意事项

分区转换 ：若需将 MBR 磁盘转换为 GPT，必须清空磁盘数据（可使用 Windows 的 diskpart 或 Linux 的 gdisk）。
数据恢复 ：MBR 损坏时，可通过工具（如 TestDisk）尝试重建分区表。
系统限制：Windows 11 已不再支持 MBR 作为系统盘（需 UEFI+GPT）。

总结

MBR 是早期计算机系统的核心引导方案，凭借简单性和兼容性长期被使用，但受限于分区数量、容量及安全性，逐渐被 GPT 取代。适用场景主要为旧设备维护或小容量存储介质。

7️⃣ 参考 7

一、MBR 的核心定义与功能

基本概念

MBR 是传统磁盘分区方案中的核心组件，位于硬盘的第一个物理扇区（0柱面0磁头1扇区），由 引导程序（446字节） 、分区表（DPT，64字节） 和 结束标志（55AA，2字节） 三部分组成。

• 引导程序 ：负责系统启动时加载操作系统的第一阶段代码。

• 分区表 ：记录磁盘分区的起始位置、大小及类型（主分区/扩展分区）。

• 结束标志：验证 MBR 完整性，若损坏则系统无法启动。
核心作用

• 系统启动 ：BIOS 在自检后读取 MBR，执行引导程序并定位活动分区，进一步加载操作系统。

• 分区管理：通过分区表定义磁盘逻辑结构，支持多系统共存（最多 4 个主分区或 3 主分区+1 扩展分区）。

二、MBR 的技术特性与局限性

技术特性

• 兼容性 ：支持 BIOS 启动模式及老旧操作系统（如 Windows XP、32 位系统）。

• 简单性：分区结构直观，适合小容量硬盘（≤2TB）和非复杂分区需求。
主要局限性

• 容量限制 ：仅支持最大 2TB 的磁盘容量，超出部分无法寻址。

• 分区数量限制 ：最多 4 个主分区，扩展分区需嵌套逻辑分区（操作复杂）。

• 数据安全性差：无备份机制，分区表损坏可能导致数据不可恢复。

三、MBR 的恢复与备份

恢复方法

• 命令工具 ：

◦ 使用 fdisk /mbr 或 fixmbr 重写引导程序（需谨慎，可能破坏扩展分区）。

◦ Linux 下可通过 dd 命令从备份恢复：
bash dd if=/path/to/mbr_backup.img of=/dev/sda bs=512 count=1

• 第三方工具：如傲梅分区助手、WinHex，支持无损修复。
备份策略

• 工具选择 ：Linux 推荐 dd 命令，Windows 可用磁盘管理工具或第三方软件。

• 备份频率：建议在系统重大变更（如分区调整、系统升级）前备份。

四、MBR 与 GPT 的对比

维度	MBR	GPT
最大容量	2TB	18EB（理论值）
分区数量	4 主分区（或 3+1 扩展分区）	最多 128 主分区
启动模式	BIOS（Legacy）	UEFI（支持安全启动）
数据安全性	无冗余备份，易损坏	双分区表备份 + CRC 校验
适用场景	老旧系统、小容量硬盘、兼容性需求	现代硬件、大容量磁盘、高安全性需求

五、应用场景与选型建议

优先选择 MBR 的场景

• 使用 BIOS 启动 的旧电脑或 32 位操作系统（如 Windows XP）。

• 硬盘容量 ≤2TB，且无需复杂分区管理（如家庭用户简单存储）。
应避免使用 MBR 的情况

• 硬盘容量 >2TB（无法识别超出部分）。

• 需创建超过 4 个主分区（如开发环境多系统部署）。

六、未来趋势

随着 UEFI 和大容量硬盘的普及，GPT 已成为主流方案。MBR 仍在小容量设备、嵌入式系统及老旧硬件中保有生存空间，但其技术局限性使其逐渐被替代。

8️⃣ 参考 8

1. MBR 的基本概念
定义

MBR 是磁盘分区表标准，诞生于 20 世纪 80 年代，长期作为磁盘分区的主流方案，直到被 GPT（GUID Partition Table） 取代。
主要作用：管理磁盘分区并提供引导功能，用于启动操作系统。

结构组成

MBR 占用磁盘的前 512 字节，分为以下三部分：

引导代码（Bootstrap Code）：
- 占用前 446 字节，包含启动操作系统的引导程序（如 GRUB、Windows Boot Manager）。
- 负责加载分区表中的活动分区（Active Partition）以启动系统。
分区表（Partition Table）：
- 占用 64 字节，记录磁盘的分区信息。
- 最多支持 4 个主分区（或 3 个主分区 + 1 个扩展分区，扩展分区可进一步划分为逻辑分区）。
结束标志（Signature）：
- 最后 2 字节 固定为 0xAA55，用于验证 MBR 的合法性。

2. MBR 的核心功能

磁盘分区管理：
- 定义磁盘的主分区、扩展分区和逻辑分区。
- 每个主分区或扩展分区占用 16 字节的表项。
系统引导：
- 通过引导代码加载活动分区（标记为 Active 的分区）中的操作系统。
- 若多个操作系统共存，需通过引导管理器（如 GRUB）选择启动项。
兼容性支持：
- 兼容所有操作系统（包括老旧系统如 Windows XP、MS-DOS）。
- 支持 BIOS 引导模式。

3. MBR 的关键限制
1. 容量限制

单磁盘最大容量：2.19 TB（受限于 32 位逻辑块地址 LBA）。
单分区最大容量：2 TB（若超过此值，分区表无法识别）。

2. 分区数量限制

最多 4 个主分区（或 3 主 + 1 扩展分区）。
扩展分区可划分为多个逻辑分区，但逻辑分区的管理复杂度较高。

3. 数据可靠性

无冗余备份：分区表仅存储一份，损坏后难以恢复。
引导代码易受病毒攻击：部分恶意软件会篡改 MBR 的引导代码。

4. MBR 的典型应用场景
1. 旧系统或小容量磁盘

场景：在 2 TB 以下的硬盘上安装 Windows XP、MS-DOS 或老旧服务器系统。

示例：

plaintext 复制代码

磁盘：1 TB HDD
分区方案：
- 主分区 C: (Windows 系统)
- 主分区 D: (数据存储)
- 扩展分区 (含逻辑分区 E: 和 F:)

2. BIOS 引导环境

场景：使用 BIOS 固件的计算机（如某些老式服务器或嵌入式设备）。
关键点：BIOS 仅能识别 MBR 分区表，无法直接引导 GPT 磁盘。

3. 临时测试环境

场景：在虚拟机或测试环境中快速划分简单分区，无需考虑大容量支持。

5. MBR 的优缺点总结

优点	缺点
兼容性极强，支持所有操作系统。	分区数量和容量限制严格（4主分区、2TB）。
结构简单，配置工具成熟（如 `fdisk`）。	数据恢复难度高（分区表损坏易导致数据丢失）。
支持 BIOS 引导。	无冗余备份分区表。
配置成本低，适合简单场景。	无法满足现代大容量存储需求。

6. MBR 的实际操作示例
1. 查看 MBR 信息

bash 复制代码

# 使用 `fdisk` 查看分区表（Linux）
sudo fdisk -l /dev/sda

# 使用 `dd` 备份 MBR（前 512 字节）
sudo dd if=/dev/sda of=backup.mbr bs=512 count=1

2. 修复损坏的 MBR（Windows）

plaintext 复制代码

1. 使用 Windows 安装介质启动，进入命令提示符。
2. 输入以下命令修复 MBR：

   bootrec /fixmbr
   bootrec /fixboot

3. 转换 MBR 为 GPT（需谨慎，会清空数据）

bash 复制代码

# 使用 `gdisk`（Linux）
sudo gdisk /dev/sda
o  # 创建新 GPT 分区表
w  # 写入更改

7. 注意事项

容量规划：
- 若磁盘容量 超过 2TB，必须使用 GPT。
- 单个分区 超过 2TB 时，MBR 无法识别。
数据备份：
- 任何分区表操作前务必备份数据和 MBR。
兼容性验证：
- 确保硬件固件（BIOS/UEFI）与分区表类型匹配。

8. MBR 与 GPT 的选择建议

选择 MBR 的场景 ：
- 磁盘容量 ≤2TB 且无需多于 4 个主分区。
- 兼容老旧系统或 BIOS 引导设备。
选择 GPT 的场景 ：
- 现代系统（Windows 7+/Linux）、UEFI 引导。
- 需要大容量存储或超过 4 个分区。

是否需要进一步探讨如何修复损坏的 MBR 或分区表管理工具的具体用法？

9️⃣ 参考 9

硬盘MBR（Master Boot Record，主引导记录）是硬盘上的第一个扇区，即0柱面0磁头1扇区。以下是对MBR的详细解释：

一、定义与位置

定义：MBR是硬盘的主引导记录，是位于磁盘最前边的引导扇区。
位置：它位于整个硬盘的0柱面0磁头1扇区，是硬盘上的第一个扇区。

二、结构与内容

MBR通常由三个部分组成：

预引导记录：
- 作用：预引导记录主要用于加载和处理引导程序。在早期的PC系统中，这部分代码用于初始化硬盘并加载操作系统的核心程序。
- 大小：预引导记录的大小通常是固定的，一般为446字节。
分区表：
- 作用：分区表用于记录硬盘上的分区信息，包括每个分区的起始位置、大小、类型等。当计算机启动时，BIOS会读取MBR中的分区表，以确定操作系统所在的分区，并将其载入内存。
- 大小：分区表的大小也是固定的，一般为64字节。分区表最多可以记录4个分区的信息，每个分区条目占用16字节。
结束标志：
- 作用：结束标志用于标识MBR的结束。这个标志由两个字节组成，其值为"55AA"。当计算机读取MBR时，如果这两个字节的值不为"55AA"，则认为该MBR无效，不会执行其中的引导程序。
- 重要性：结束标志的存在可以确保MBR的完整性和有效性。如果MBR中的其他部分被错误地修改或损坏，只要结束标志保持为"55AA"，计算机就可以识别出这是一个无效的MBR，并尝试从其他设备或介质中加载操作系统。

三、功能与作用

引导计算机：MBR中的引导程序负责将操作系统的核心程序载入内存，以完成操作系统的启动过程。当计算机开机时，BIOS会首先读取硬盘上的MBR，并执行其中的引导程序。
管理分区：通过MBR中的分区表，用户可以了解硬盘上的分区情况，包括每个分区的位置、大小和类型。这有助于用户合理规划硬盘空间，提高硬盘的使用效率。

四、局限性与注意事项

支持的分区数量有限：由于MBR中的分区表最多只能记录4个分区的信息，因此它无法直接支持超过4个分区的硬盘。如果需要更多的分区，则需要使用扩展分区或逻辑驱动器来实现。
只适用于传统BIOS：MBR是基于传统BIOS的引导方式，对于采用UEFI（Unified Extensible Firmware Interface）引导方式的计算机可能不适用。UEFI引导方式通常使用GPT（GUID Partition Table）来替代MBR。

总的来说，MBR是硬盘上一个重要的数据结构，它包含了硬盘启动和分区的关键信息。然而，随着硬盘容量的增大和技术的不断发展，MBR的一些局限性也逐渐显现出来。因此，在选择和使用硬盘时，需要根据实际需求和计算机的配置来决定是否使用MBR或GPT等更先进的分区方案。

🔟 参考 10

以下是 MBR 分区格式中主分区（Primary Partition）与扩展分区（Extended Partition） 的深度解析，涵盖定义、结构、限制及实际应用场景：

一、核心定义
1. 主分区（Primary Partition）

功能：直接存储数据或安装操作系统，可被标记为 活动分区（Active Partition）用于启动系统。
特性：
- 每个主分区独立存在，直接映射到磁盘物理地址。
- 支持格式化为文件系统（如 NTFS、ext4）。
- 数量限制 ：MBR 磁盘最多 4 个主分区。

2. 扩展分区（Extended Partition）

功能：作为逻辑分区的容器，本身不存储数据，仅管理逻辑分区。
特性：
- 通过 EBR（Extended Boot Record） 链式结构管理逻辑分区。
- 数量限制 ：每块磁盘仅允许 1 个扩展分区。
- 不可引导：无法直接安装操作系统。

二、结构与实现原理
1. MBR 分区表结构

主引导记录（MBR） ：位于磁盘首部 512 字节，包含：
- 引导代码（446 字节）：加载操作系统。
- 分区表（64 字节）：记录 4 个主分区或扩展分区的信息。
- 结束标志 （55AA）：校验 MBR 完整性。
主分区与扩展分区的存储 ：
- 主分区直接占用分区表项（每个占 16 字节）。
- 扩展分区占用一个分区表项，并在其内部通过 EBR 链管理逻辑分区。

2. 扩展分区的链式结构

EBR（Extended Boot Record） ：
- 位于扩展分区内每个逻辑分区的起始扇区。
- 包含逻辑分区的起始位置、大小及指向下一个 EBR 的指针。
链式风险 ：
- 若某个 EBR 损坏，后续逻辑分区将无法访问。
- 示例链式结构：
  复制代码
```
[主分区1] [主分区2] [扩展分区]
  → EBR1（逻辑分区1） → EBR2（逻辑分区2） → ...
```

三、主分区与扩展分区的对比

维度	主分区	扩展分区
功能	直接存储数据，可引导系统	管理逻辑分区，不可直接存储数据
数量限制	最多 4 个	仅 1 个
独立性	独立存在	依赖主分区和 EBR 链表
启动能力	支持活动分区引导	不可引导
数据存储	可直接格式化并存储文件	需通过逻辑分区间接存储

四、典型分区方案
1. 纯主分区方案

示例：3 主分区（Windows + Linux + 数据盘）

复制代码

[主分区1: Windows 系统] [主分区2: Linux 系统] [主分区3: 数据存储]

优点：简单可靠，无链式结构风险。
缺点：分区数量受限（最多 4 个）。

2. 主分区 + 扩展分区方案

示例：2 主分区 + 1 扩展分区（含 3 个逻辑分区）

复制代码

[主分区1: Windows 系统] [主分区2: Linux 系统] [扩展分区]
  → EBR1（逻辑分区1: D盘） → EBR2（逻辑分区2: E盘） → EBR3（逻辑分区3: F盘）

优点：突破 4 分区限制，灵活扩展。
缺点：扩展分区损坏可能导致逻辑分区数据丢失。

五、操作限制与注意事项
1. 分区规则

主分区 + 扩展分区总数 ≤ 4：例如，3 主分区 + 1 扩展分区是合法配置。
逻辑分区编号 ：从 5 开始（如 /dev/sda5）。

2. 链式结构风险

EBR 损坏：若扩展分区内的某个 EBR 损坏，后续逻辑分区将无法挂载。
修复方法 ：使用工具（如 gdisk 或 testdisk）重建 EBR 链。

3. 容量限制

单分区最大 2TB：MBR 分区表使用 32 位地址，导致单个分区容量上限为 2TB。
总硬盘容量限制：2TB（超过部分无法识别）。

六、实际应用建议
1. 主分区的适用场景

系统盘 ：安装操作系统（如 Windows C 盘、Linux / 根分区）。
多系统共存：为不同操作系统分配独立主分区（如 Windows + Linux）。

2. 扩展分区的适用场景

数据存储：在扩展分区内创建多个逻辑分区（如 D 盘、E 盘）存放用户数据。
动态扩展：需灵活调整分区数量时（如虚拟机多磁盘场景）。

3. 工具推荐

Linux ：fdisk（传统交互式工具）、parted（支持 GPT）。
Windows：磁盘管理工具、第三方工具（如 DiskGenius）。

七、MBR 的局限性及替代方案
1. MBR 的不足

2TB 容量限制：无法充分利用大容量硬盘。
单点故障：MBR 或 EBR 损坏可能导致数据丢失。
分区数量少：仅支持 4 个主分区或扩展分区。

2. 推荐替代方案：GPT

优势：
- 支持 128+ 主分区。
- 单分区容量无理论限制（支持 9.4ZB）。
- 冗余分区表备份，容错性强。
适用场景：大容量硬盘（＞2TB）、企业级存储、UEFI 启动系统。

总结

主分区：简单、独立、可引导，适合系统盘和关键数据。
扩展分区：通过逻辑分区突破数量限制，适合非关键数据存储。
未来趋势 ：大容量硬盘和复杂存储需求下，GPT 分区表 是更优选择。

硬盘分区格式方案之 MBR（Master Boot Record）主引导记录详解笔记250407
