DirectX12（D3D12）基础教程六 计算着色器通用计算

指掀涛澜天下惊2025-04-11 16:39

D3D12有 计算、3D 和复制 三大引擎，3D图形已作了基本的介绍，本章讲计算着色器，通过GPU实现两个矩阵相加的例子来介绍计算引擎。与以往不同的是

  1. 项目工程使用vs2022来让编写代码。
  2. Shader.hlsl程序用vs来编译，弃用D3DCompileFromFile编译
  3. 一些通用的操作封装成一个基类，子类继承方式

两个矩阵相加： 矩阵A+矩阵B= 矩阵C ，矩阵结构如下

cpp 复制代码
    struct MatrixBuffer
    {
        XMFLOAT4X4 atrix;
        float padding[48];
    };

    MatrixBuffer m_MatrixA;
    MatrixBuffer m_MatrixB;
    MatrixBuffer m_MatrixC;
cpp 复制代码
CD3D12ComputeShader::CD3D12ComputeShader()
{
	random_device rd;
	mt19937 gen(rd());
	uniform_int_distribution<int> dist(1, 9);

	float f1 = 1;

	for (int i = 0; i < 4; i++)
	{
		for (int j = 0; j < 4; j++)
		{
			m_MatrixA.atrix.m[i][j] = f1++;//dist(gen); // f1++;//
		}
	}

	f1 = 1;

	for (int i = 0; i < 4; i++)
	{
		for (int j = 0; j < 4; j++)
		{
			m_MatrixB.atrix.m[i][j] = (f1++ )*100;//dist(gen);//  f1++;
		}
	}

	for (int i = 0; i < 4; i++)
	{
		for (int j = 0; j < 4; j++)
		{
			m_MatrixC.atrix.m[i][j] = m_MatrixA.atrix.m[i][j] + m_MatrixB.atrix.m[i][j];
		}
	}
}

最后 矩阵C与回读堆的矩阵比较

cpp 复制代码
void  CD3D12ComputeShader::ComputeCommandLists()
{

....

	bool bResultMatrix = true;


	for (int i = 0; i < 4 && bResultMatrix; i++)
	{
		for (int j = 0; j < 4 && bResultMatrix; j++)
		{
			if (m_pOutputMatrixData->atrix.m[i][j] != m_MatrixC.atrix.m[i][j])
			{
				bResultMatrix = false;
				break;
			}
		}
	}



	if (bResultMatrix)
	{
		wstring str = L"\r\n" + MatrixToString(m_MatrixA.atrix);
		OutputDebugString(str.c_str());
		str = L"       + \n" + MatrixToString(m_MatrixB.atrix);

		OutputDebugString(str.c_str());

		str = L"        = \n" + MatrixToString(m_MatrixC.atrix) + L"\n \r\n";

		OutputDebugString(str.c_str());

	}
	else
	{
		OutputDebugString(L"!!!!!!!! ##########  \r\n");
	}
}

1.创建计算命令队列

创建CreateCommandQueue时指定D3D12_COMMAND_LIST_TYPE_COMPUTE类型。

cpp 复制代码
void CD3D12ComputeShader::OnInit(HWND h)
{
	m_hWnd = h;
	UINT flags = OpenDebug();
	CreateDevice(flags, m_factory, m_device);
	CreateCommandQueue(m_device, m_commandQueue, D3D12_COMMAND_LIST_TYPE_COMPUTE);
	CreateComputeRootSignature(m_device);
	CreateComputeGPUPipelineState(m_device);
	CreateFenceSynchronization(m_device, m_fence, m_fenceEvent, m_fenceValue);
	CreateResourceView(m_device);

}

由于命令队列与命令分配器、命令列表的类型是一一对应(只针对本例子)，所以通过命令队列GetDesc()得到类型，创建命令分配器、命令列表，代码如下：

cpp 复制代码
void CD3D12Basic::CreateComputePipelineState(ComPtr<ID3D12Device>device, ComPtr<ID3D12CommandQueue> commandQueue, D3D12_COMPUTE_PIPELINE_STATE_DESC& psoDesc, ComPtr<ID3D12PipelineState>& pipelineState, ComPtr<ID3D12CommandAllocator>& commandAllocator, ComPtr<ID3D12GraphicsCommandList>& commandList, UINT nodeMask)
{
	D3D12_COMMAND_QUEUE_DESC queueDesc = commandQueue->GetDesc();
	ThrowIfFailed(device->CreateComputePipelineState(&psoDesc, IID_PPV_ARGS(&pipelineState)));
	ThrowIfFailed(device->CreateCommandAllocator(queueDesc.Type, IID_PPV_ARGS(&commandAllocator)));
	ThrowIfFailed(device->CreateCommandList(nodeMask, queueDesc.Type, commandAllocator.Get(), pipelineState.Get(), IID_PPV_ARGS(&commandList)));
}

2.创建根签名

1.用两个着色器资源视图 (SRV)，存放两个矩阵数据

2.一个无序访问视图 (UAV)，存放两个矩阵相加结果

3.一个shader.hlsl程序，实现加法运算

编写根签名代码

cpp 复制代码
void  CD3D12ComputeShader::CreateComputeRootSignature(ComPtr<ID3D12Device>device)
{
	CD3DX12_DESCRIPTOR_RANGE1 ranges[2];
	ranges[0].Init(D3D12_DESCRIPTOR_RANGE_TYPE_SRV, 2, 0, 0, D3D12_DESCRIPTOR_RANGE_FLAG_DATA_STATIC);
	ranges[1].Init(D3D12_DESCRIPTOR_RANGE_TYPE_UAV, 1, 0, 0, D3D12_DESCRIPTOR_RANGE_FLAG_DATA_VOLATILE);

	CD3DX12_ROOT_PARAMETER1 computeRootParameters[2];
	computeRootParameters[0].InitAsDescriptorTable(2, ranges);
	computeRootParameters[1].InitAsConstants(4, 0); //可以没有

	CD3DX12_VERSIONED_ROOT_SIGNATURE_DESC computeRootSignatureDesc;
	computeRootSignatureDesc.Init_1_1(_countof(computeRootParameters), computeRootParameters);
	CreateRootSignature(m_device, computeRootSignatureDesc, m_rootSignature);
}

3.创建计算管线状态对象（Compute Pipeline State Object，CPSO）

vs编译Shader.hlsl程序，在exe目录下会有.cso后缀文件，读文件内容到程序中就可以使用

cpp 复制代码
void  CD3D12ComputeShader::CreateComputeGPUPipelineState(ComPtr<ID3D12Device>device)
{
	std::vector<uint8_t> hlslData = ReadHLSLData(GetShaderFilePath(L"ComputeShader.cso").c_str());

	D3D12_COMPUTE_PIPELINE_STATE_DESC computePsoDesc = {};
	computePsoDesc.pRootSignature = m_rootSignature.Get();
	computePsoDesc.CS.pShaderBytecode = hlslData.data();
	computePsoDesc.CS.BytecodeLength = hlslData.size();

	CreateComputePipelineState(m_device, m_commandQueue, computePsoDesc, m_pipelineState, m_commandAllocator, m_commandList);
	m_commandList->Close();
}

4.创建资源

1. 如何选择资源的创建方式：

已提交资源CreateCommittedResource，实现代码简单。已定位资源CreatePlacedResource，要指定堆，D3D12推荐方式。为了简单化使用已提交资源方式。

2. 如何选择堆类型：

默认堆D3D12_HEAP_TYPE_DEFAULT, GPU可读写，CPU不能访问

上传堆D3D12_HEAP_TYPE_UPLOAD , GPU可读，CPU可读写

回读堆D3D12_HEAP_TYPE_READBACK,GPU可读写，CPU可读

我们用色器资源视图 (SRV)作为存放矩阵数据，GPU只有读数据的需求，如果堆类型 选择默认堆，那么还要一个上传堆，对其进行复制数据 （第二章处理纹理方式）。如果堆类型上传堆，只要对上传堆数据进行初始化数据就可以了，GPU只读数据，满足需求。所以堆类型上传堆。

我们用 无序访问视图 (UAV) 存放两个矩阵相加结果,由GPU将计算结果写到无序访问视图 (UAV)的资源中，GPU对其可写需求，所以必须 选用 默认堆

由于矩阵计算结果放在了GPU的默认堆上，CPU不能访问，解决方法：创建一个回读堆让GPU将默认堆的结果，复制回读堆上，CPU访问回读堆，也就是借回读堆读到计算结果

3. 创建描述符堆

指定 色器资源视图 (SRV)、无序访问视图 (UAV) 之间的关系

指定类型 D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV，数量 3个.

cpp 复制代码
	CreateDescriptorHeap(m_device, m_cbvSrvUavDescriptorHeap, D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV,3, D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE);

4. 创建色器资源视图 (SRV) 相关资源

cpp 复制代码
	 void CreateCommittedResource2(int nSize, D3D12_HEAP_TYPE heap, ComPtr<ID3D12Resource>& outResource, D3D12_RESOURCE_STATES init = D3D12_RESOURCE_STATE_GENERIC_READ, D3D12_RESOURCE_FLAGS descFlags = D3D12_RESOURCE_FLAG_NONE)
  {
      CD3DX12_HEAP_PROPERTIES  descHeap = CD3DX12_HEAP_PROPERTIES(heap);
      CD3DX12_RESOURCE_DESC descResource = CD3DX12_RESOURCE_DESC::Buffer(nSize, descFlags);
      CreateCommittedResource(m_device, descHeap, D3D12_HEAP_FLAG_NONE, descResource, init, outResource);
  }


    int  srvMatrixDataSize = sizeof(MatrixBuffer)*2;

	CreateCommittedResource2(srvMatrixDataSize, D3D12_HEAP_TYPE_UPLOAD, m_srvInputMatrixBuffer);

	{
		UINT8* pDataBuffer = NULL;
		ThrowIfFailed(m_srvInputMatrixBuffer->Map(0, NULL, reinterpret_cast<void**>(&pDataBuffer)));
		memcpy(pDataBuffer, &m_MatrixA,  sizeof(MatrixBuffer));
		memcpy(pDataBuffer + sizeof(MatrixBuffer), &m_MatrixB, sizeof(MatrixBuffer));
		m_srvInputMatrixBuffer->Unmap(0, NULL);
	}

资源 要存放 矩阵A和矩阵B的数据，所以大小是 sizeof(MatrixBuffer)*2，memcpy(pDataBuffer, &m_MatrixA, sizeof(MatrixBuffer));是复制矩阵数据到资源中。

5. 创建色器资源视图 (SRV)

cpp 复制代码
	D3D12_SHADER_RESOURCE_VIEW_DESC srvDesc = {};
	srvDesc.Format = DXGI_FORMAT_UNKNOWN;
	srvDesc.ViewDimension = D3D12_SRV_DIMENSION_BUFFER;
	srvDesc.Shader4ComponentMapping = D3D12_DEFAULT_SHADER_4_COMPONENT_MAPPING;
	srvDesc.Buffer.NumElements = 1;
	srvDesc.Buffer.FirstElement = 0;
	srvDesc.Buffer.StructureByteStride = sizeof(MatrixBuffer);
	srvDesc.Buffer.Flags = D3D12_BUFFER_SRV_FLAG_NONE;

	CD3DX12_CPU_DESCRIPTOR_HANDLE srvHandle1(m_cbvSrvUavDescriptorHeap->GetCPUDescriptorHandleForHeapStart(), 0, m_cbvSrvUavDescriptorSize);
	CreateShaderResourceView(m_device, m_srvInputMatrixBuffer.Get(), srvDesc, srvHandle1);

	srvDesc.Buffer.FirstElement = 1;
	CD3DX12_CPU_DESCRIPTOR_HANDLE srvHandle2(m_cbvSrvUavDescriptorHeap->GetCPUDescriptorHandleForHeapStart(), 1, m_cbvSrvUavDescriptorSize);
	CreateShaderResourceView(m_device, m_srvInputMatrixBuffer.Get(), srvDesc, srvHandle2);

  1. srvDesc.Format = DXGI_FORMAT_UNKNOWN; 使用自定义数据结构

  2. srvDesc.Buffer.NumElements = 1; 一个SRV对应一个矩阵数据

  3. srvDesc.Buffer.FirstElement = 0;或srvDesc.Buffer.FirstElement = 1; 矩阵数据在资源中的位置

4.CD3DX12_CPU_DESCRIPTOR_HANDLE srvHandle1(m_cbvSrvUavDescriptorHeap->GetCPUDescriptorHandleForHeapStart(), index, m_cbvSrvUavDescriptorSize); 其中index指定在描述符堆（D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV）的位置。同理 创建无序访问视图 (UAV)和资源

6. 创建无序访问视图 (UAV)和资源

cpp 复制代码
	srvMatrixDataSize = sizeof(MatrixBuffer);
	UINT nUavAlign = UPPER_ALING_DIV(srvMatrixDataSize, D3D12_UAV_COUNTER_PLACEMENT_ALIGNMENT);

	CreateCommittedResource2(nUavAlign + srvMatrixDataSize, D3D12_HEAP_TYPE_DEFAULT, m_uavOutputMatrixGpuBuffer, D3D12_RESOURCE_STATE_COPY_DEST, D3D12_RESOURCE_FLAG_ALLOW_UNORDERED_ACCESS);



	/// uav

	D3D12_UNORDERED_ACCESS_VIEW_DESC uavDesc = {};
	uavDesc.Format = DXGI_FORMAT_UNKNOWN;
	uavDesc.ViewDimension = D3D12_UAV_DIMENSION_BUFFER;
	uavDesc.Buffer.FirstElement = 0;
	uavDesc.Buffer.NumElements = 1;
	uavDesc.Buffer.StructureByteStride = sizeof(MatrixBuffer);
	uavDesc.Buffer.CounterOffsetInBytes = nUavAlign;
	uavDesc.Buffer.Flags = D3D12_BUFFER_UAV_FLAG_NONE;
	CD3DX12_CPU_DESCRIPTOR_HANDLE uavHandle(m_cbvSrvUavDescriptorHeap->GetCPUDescriptorHandleForHeapStart(), 2, m_cbvSrvUavDescriptorSize);

	CreateUnorderedAccessView(m_device, m_uavOutputMatrixGpuBuffer, m_uavOutputMatrixGpuBuffer, uavDesc, uavHandle);

创建无序访问视图 (UAV)的资源时要比资源本身大一倍 所以 资源大小是nUavAlign + srvMatrixDataSize。nUavAlign数据对齐大小是 D3D12_UAV_COUNTER_PLACEMENT_ALIGNMENT（4096）。

uavDesc.Buffer.StructureByteStride = sizeof(MatrixBuffer); 矩阵数据结构大小

uavDesc.Buffer.CounterOffsetInBytes = nUavAlign; 数据对齐大小

7. 创建回读堆资源

cpp 复制代码
	CreateCommittedResource2(nUavAlign + srvMatrixDataSize, D3D12_HEAP_TYPE_READBACK, m_uavOutputBeadBackData, D3D12_RESOURCE_STATE_COPY_DEST);

	ThrowIfFailed(m_uavOutputBeadBackData->Map(0, NULL, reinterpret_cast<void**>(&m_pOutputMatrixData)));

MatrixBuffer* m_pOutputMatrixData = nullptr;

回读堆资源大小应与(UAV)的资源一样 nUavAlign + srvMatrixDataSize。

5.命令队列执行计算着色器

  1. 调用 命令列表接口 ID3D12GraphicsCommandList::Dispatch()执行计算

2.序访问视图 (UAV)的资源设置屏障等Shader程序计算完成

cpp 复制代码
CD3DX12_RESOURCE_BARRIER  barrier1 = CD3DX12_RESOURCE_BARRIER::Transition(m_uavOutputMatrixGpuBuffer.Get(),
	D3D12_RESOURCE_STATE_UNORDERED_ACCESS, D3D12_RESOURCE_STATE_COPY_SOURCE);
m_commandList->ResourceBarrier(1, &barrier1);
  1. 调用 命令列表接口 ID3D12GraphicsCommandList ::CopyResource()，将计算结果复制回读堆上
cpp 复制代码
	m_commandList->CopyResource(m_uavOutputBeadBackData.Get(), m_uavOutputMatrixGpuBuffer.Get());

    m_commandList->Close();

4.调用 命令队列ExecuteCommandLists（）执行

cpp 复制代码
	ID3D12CommandList* ppCommandLists[] = { m_commandList.Get() };
	m_commandQueue->ExecuteCommandLists(_countof(ppCommandLists), ppCommandLists);
  1. 围栏等命令队列执行结束
cpp 复制代码
WaitForFenceCompletion(m_commandQueue, m_fence, m_fenceEvent, m_fenceValue);
m_fenceValue++;
  1. 检测矩阵数据是否计算正确
cpp 复制代码
	bool bResultMatrix = true;


	for (int i = 0; i < 4 && bResultMatrix; i++)
	{
		for (int j = 0; j < 4 && bResultMatrix; j++)
		{
			if (m_pOutputMatrixData->atrix.m[i][j] != m_MatrixC.atrix.m[i][j])
			{
				bResultMatrix = false;
				break;
			}
		}
	}

6. Shader.hlsl 程序

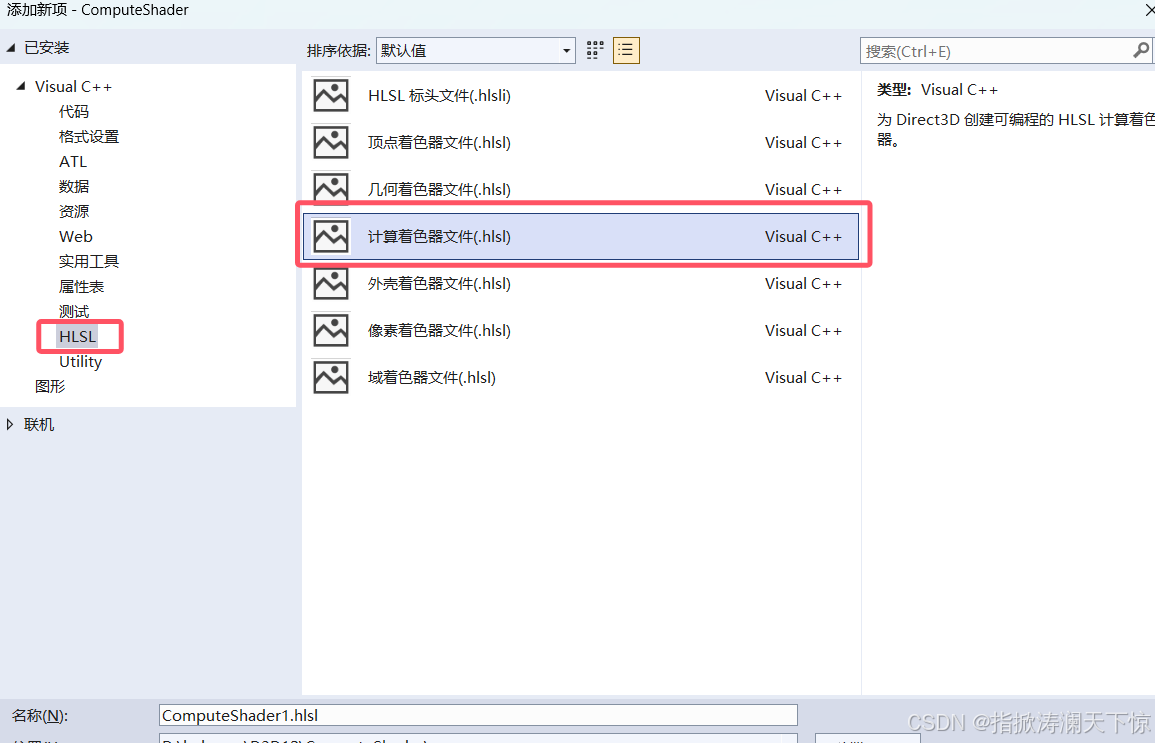

  1. vs创建计算着色器

ComputeShader.hlsl文件

cpp 复制代码
struct MatrixBuffer
{
    float4x4 atrix;
    float padding[48];
};

StructuredBuffer<MatrixBuffer> gInputA : register(t0);
StructuredBuffer<MatrixBuffer> gInputB : register(t1);
RWStructuredBuffer<MatrixBuffer> gOutput : register(u0);


[numthreads(1, 1, 1)]
void main( uint3 DTid : SV_DispatchThreadID )
{
    gOutput[DTid.x].atrix = gInputA[DTid.x].atrix + gInputB[DTid.x].atrix;
}

1.StructuredBuffer 只读的结构化缓冲区

2.RWStructuredBuffer可读写的结构化缓冲区

3.register(t0) 表示第一个色器资源视图 (SRV)资源

  1. register(u0);表示 无序访问视图 (UAV)的资源

  2. numthreads(1, 1, 1)\] GPU线程组数量= X\*Y\*Z

感谢大家的支持，如要问题欢迎提问指正。
