高支模自动化监测解决方案

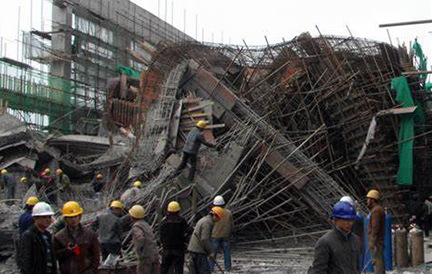

1.行业现状

高大模板支撑系统在浇筑施工过程中,诸多重大安全风险点进行实时自动化安全监测的解决方案主要监测由于顶杆失稳、扣件失效、承压过大等引起的支撑轴力、模板沉降、相对位移、支撑体系倾斜等参数变化。系统采用无线自动组网、高频连续采样,实时数据分析及现场声光报警。在施工监测过程中,秒级响应危险情况,提醒作业人员在紧急时刻撤离危险区域,并自动触发多种报警通知,及时将现场情况告知监管人员;有效降低施工安全风险,其各项性能指标均达到或超过现有高支模人工监测方法。

2.监测规范

(1)《建筑施工脚手架安全技术统一标准》GB51210-2016

(2)《深圳市高大支模自动化实时监测技术导则》

(3)《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016

(4)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

(5)《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010

(6)《建筑施工工具式脚手架安全技术规范》JGJ202-2010

(7)《建筑施工安全检查标准》JGJ59-2011

(8)《整体爬模安全技术规程》CECS412-2015

(9)《混凝土结构工程施工规范》GB50666-2011

(10)《高层建筑混凝土结构技术规程》JGJ3-2010

(11)《建筑施工安全检查标准》JGJ59-2011

(12)《危险性较大的分部分项工程安全管理办法》建质[2009]87号

(13)《房屋市政工程生产安全重大隐患排查治理挂牌督办暂行办法》建质[2011]158号

(14)《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号

(15)《房屋建筑和市政基础设施工程施工安全监督规定》建质[2014]153号

3.解决方案

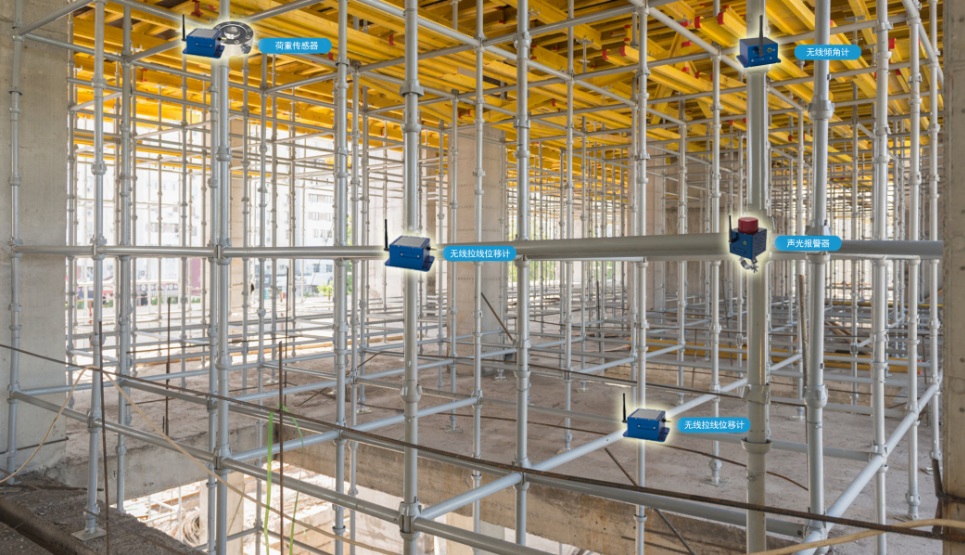

中科岩创高支模自动化监测系统是一种用于监测建筑施工中高大模板支撑体系的系统,它通过实时收集和分析模板沉降、支架变形和立杆轴力等数据,并通过无线网络进行实时传输,确保监测数据的真实、完整和及时性。当监测值超过预警值时,系统会发出预警信号,同时现场的警报器会发出警报声,提醒现场作业人员及时采取措施防止高大模板工程在施工过程中的整体倾覆、局部塌陷。

YC-WDM无线位移计

  • 用于测量竖向位移和水平位移参数;
  • 采集、供电、传输于一体结构,安装便捷;
  • 支持 4G 全网通,采样文件自动上传至云平台;
  • 秒级采集,实时预警;

YC-WLI无线倾角计

  • 用于测量立杆倾斜参数;
  • 采集、供电、传输于一体结构,安装便捷;
  • 支持 4G 全网通,采样文件自动上传至云平台;
  • 秒级采集,实时预警;

YC-WLC无线荷重计

  • 用于测量立杆轴向应力参数;
  • 采集、供电、传输于一体结构,安装便捷;
  • 支持 4G 全网通,采样文件自动上传至云平台;
  • 秒级采集,实时预警;

4.系统特点

实时监控

可以实现对各监测点不间断在线自动化监测,使得监测系统能够在第一时间发现潜在的问题,从而及时采取措施保障结构的安全。

及时预警

该系统能够实时采集数据,并通过毫秒级传输确保同步声光预警,以便进行安全疏散。

远程分析

高支模自动化监测预警系统支持远程平台分析,用户可以通过PC端对数据进行查看,并对数据曲线进行分析,以便于紧急隐患的排查。

多级预警机制

该系统采用了多级预警机制,可以自动判断误报警,提高了预警的准确性。同时,系统还可以通过现场声光报警,以及邮件、短信、电话通知相关人员,确保预警信息能够及时传达。

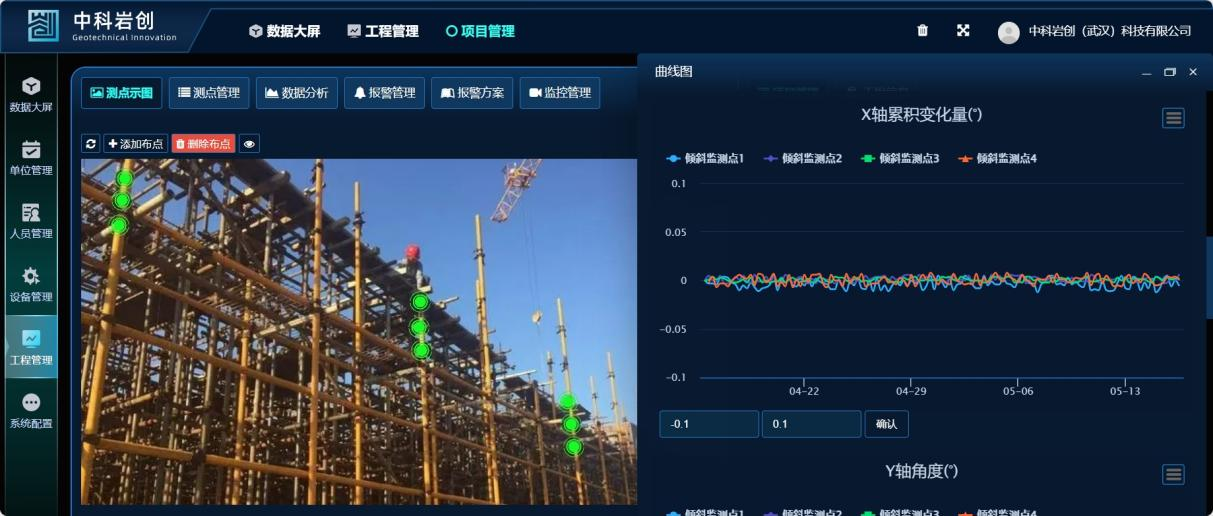

5.可视化平台

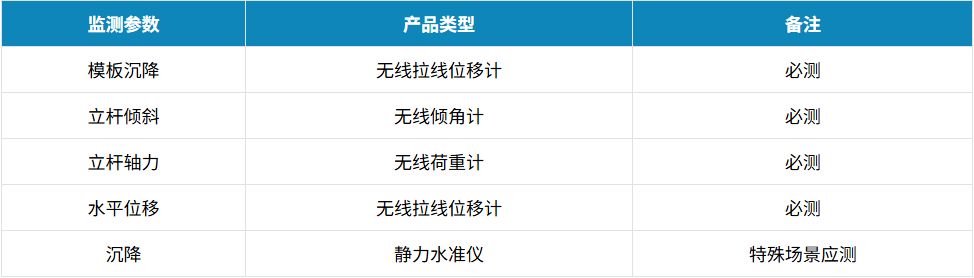

6.监测内容
