在 STM32 中实现电机测速的方法介绍

关键字：M 法测速， T 法测速，编码器

1. 电机测速方法介绍

在电机控制类应用中，经常会需要对电机转速进行检测，测速常用的方式有 M 法测速和 T法测速。

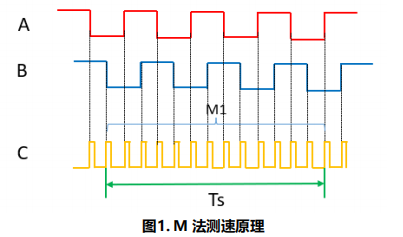

M 法测速是利用在规定时间 Ts 内编码器输出脉冲数量 M1 计算电机转速，如下图所示，信号 A 和 B 为正交编码器的输出信号，C 解码后的计数脉冲(4x)。

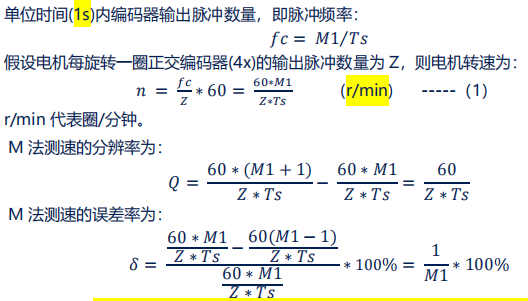

单位时间(1s)内编码器输出脉冲数量，即脉冲频率：

𝑓𝑐 = 𝑀1⁄𝑇𝑠

假设电机每旋转一圈正交编码器(4x)的输出脉冲数量为 Z，则电机转速为：

𝑛 =𝑓𝑐/𝑍∗ 60 =(60∗𝑀1)/(𝑍∗𝑇𝑠) (r/min) -----（1）

r/min 代表圈/分钟。

M 法测速的分辨率为：

𝑄 =( 60 ∗ (𝑀1 + 1))/(𝑍 ∗ 𝑇𝑠) −(60 ∗ 𝑀1)/(𝑍 ∗ 𝑇𝑠) =60/(𝑍 ∗ 𝑇𝑠)

M 法测速的误差率为：

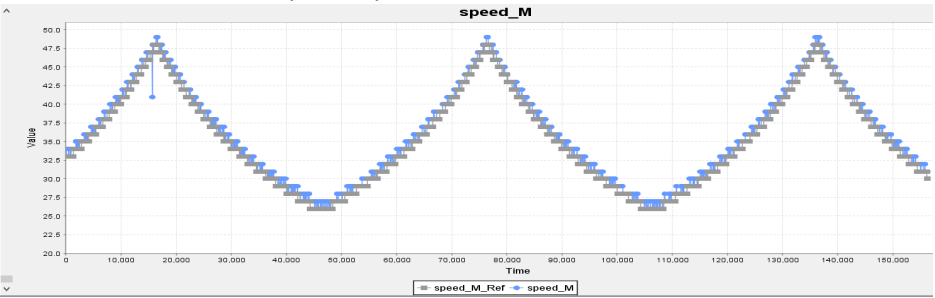

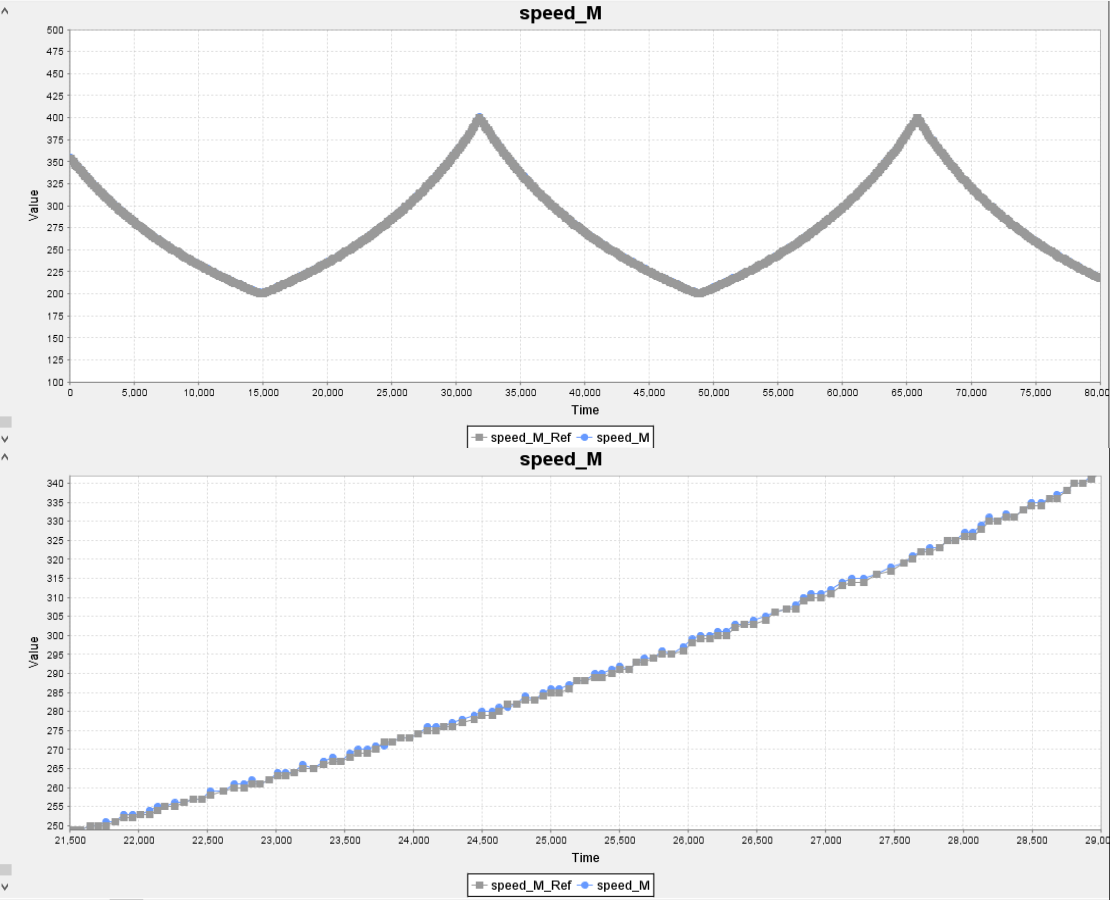

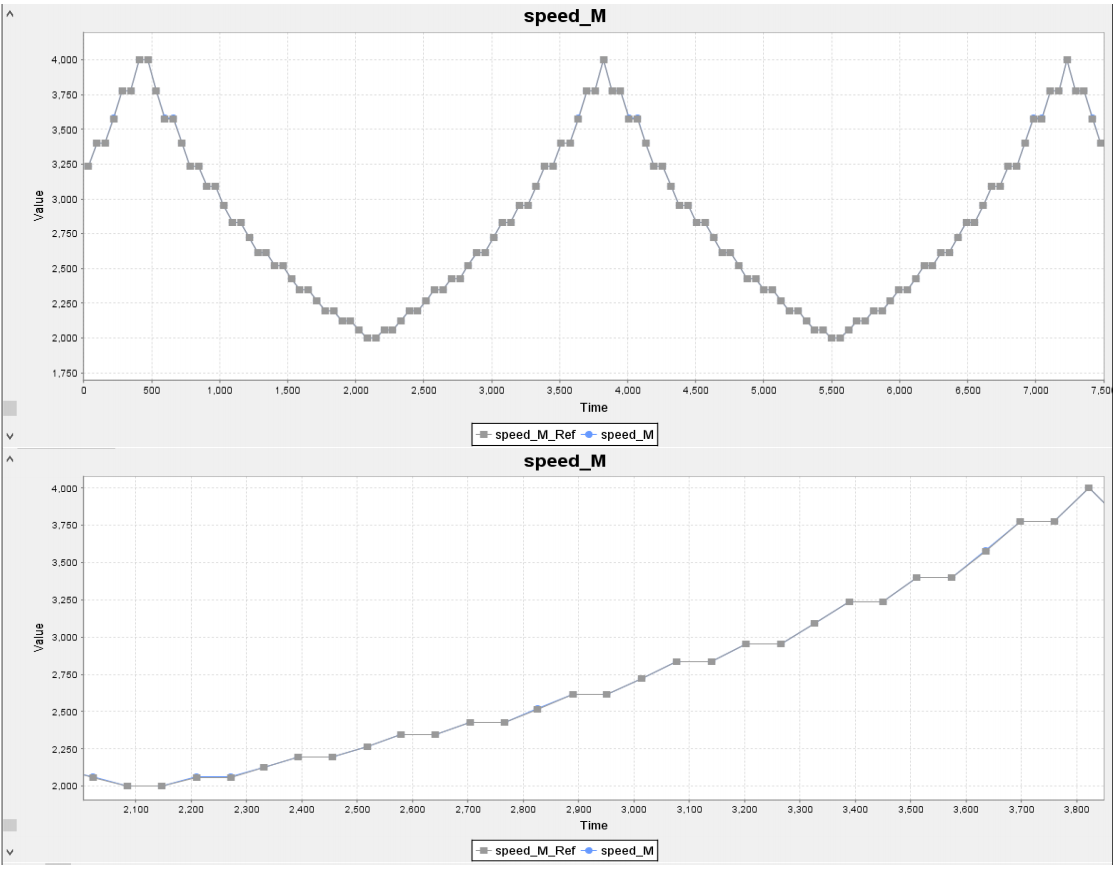

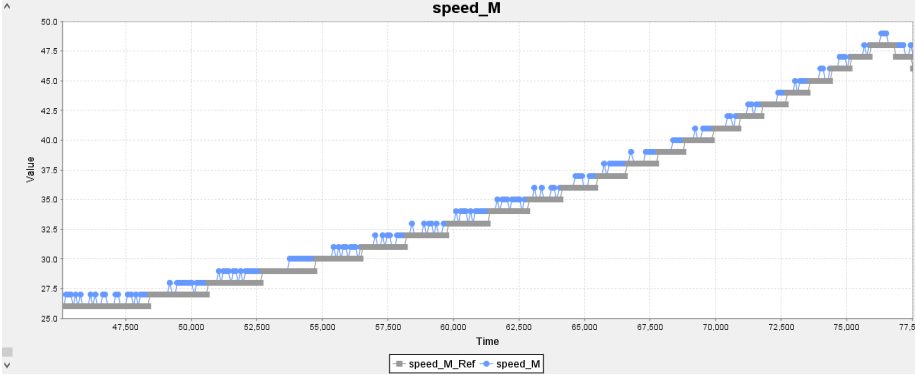

由上可知，M 法测速的分辨率与速度无关，要提高分辨率，即减小 Q 值，必须增大编码器每圈输出的脉冲个数 Z ，或者增大采样周期 Ts。M 法测速误差率与测定时间内的脉冲数量成反比关系，转速越高 M1 值越大，当转速很低时，M1 值很小，误差率会变大，因此 M 法适合高速测量。

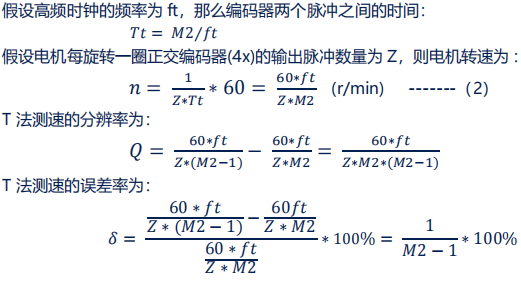

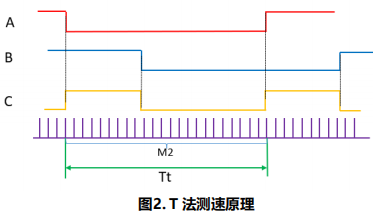

T 法测速是测量编码器输出两个脉冲之间的间隔来计算转速，通过计算高频时钟脉冲数量M2 来衡量编码器两个脉冲间隔的时间。

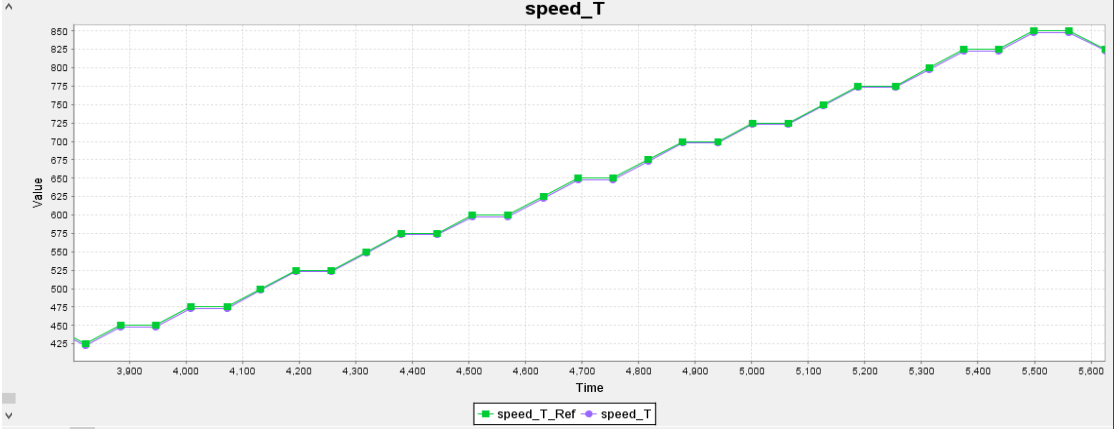

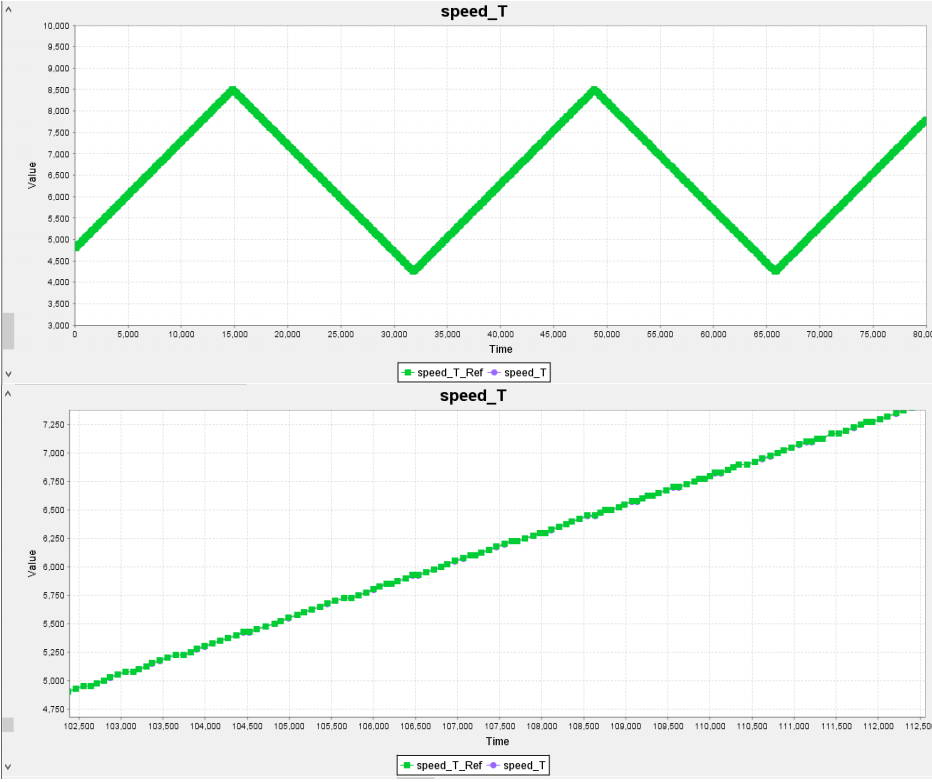

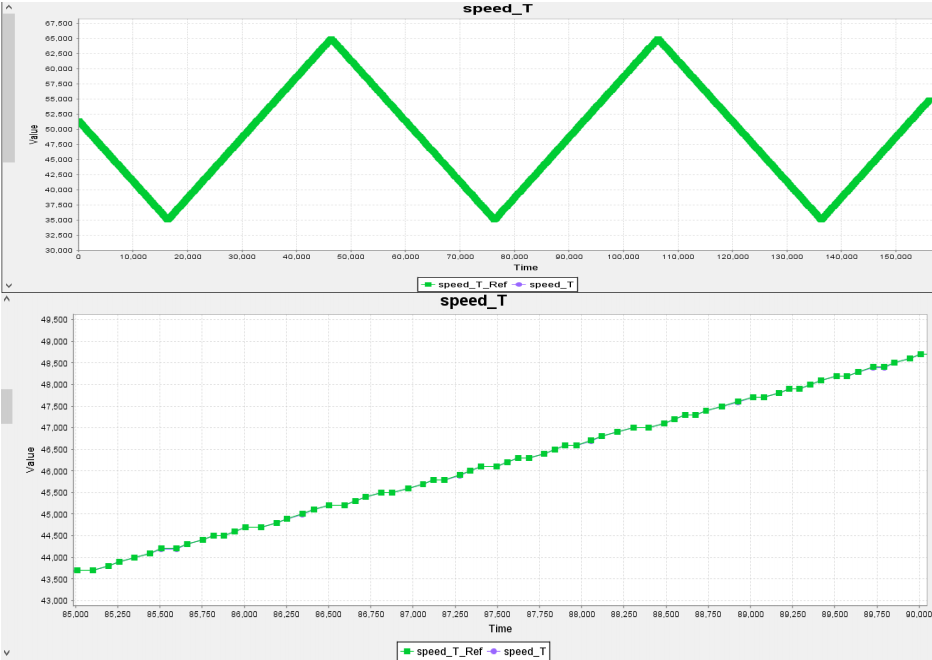

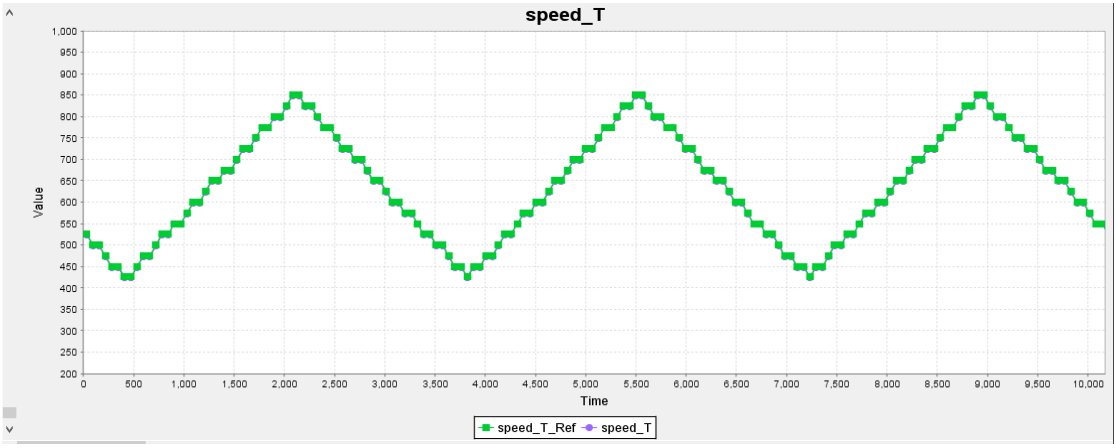

由上可知，T 法测速的分辨率 Q 与 M2 相关，当转速越低时 M2 的值越大，Q 值越小，分辨能力越强。T 法测速的误差率也与 M2 相关，当转速越低时 M2 的值越大，误差率越小，因此T 法测速非常适合低速测量。

2. M 法与 T 法测速在 STM32 中的实现

STM32 中的很多定时器都带编码器接口，在对输入编码器信号进行计数的同时，还通过该接口可以将正交编码器的输入信号解码成脉冲输出映射到 TIMx_TRGO，手册中的原文描述如下：

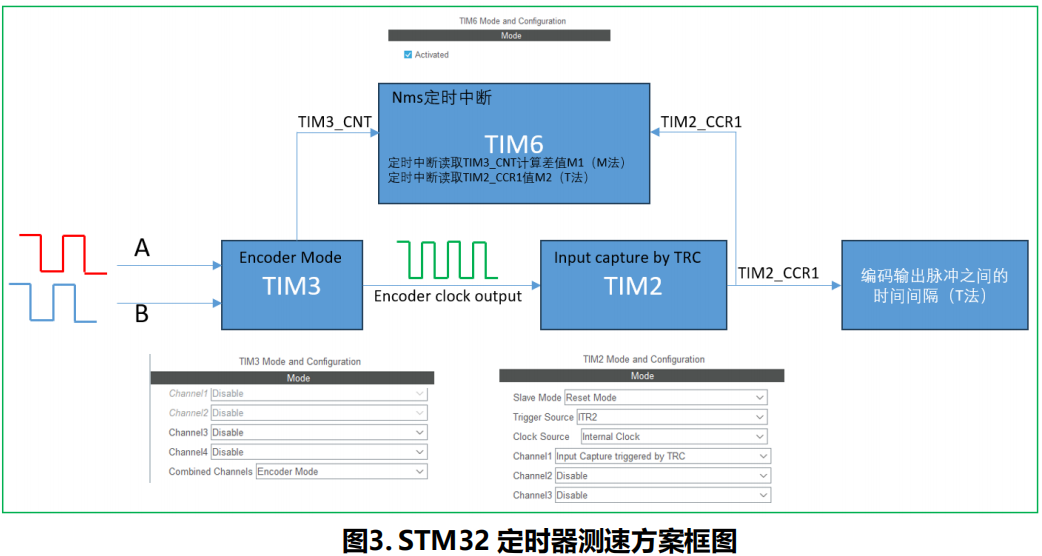

结合上述的测速原理，在 STM32 中应用定时器的编码器接口完成 M 法测速和 T 法测速的方案框图如下：

使用两个 32bit 的定时器 TIM2 和 TIM3 来处理编码器信号，TIM3 的编码器接口与外部的编码器信号连接直接实现 4x 计数；解码后的输出映射到 TIM3_TRGO，并作为 TIM2 的定时器捕获和复位的触发源。TIM6 作为基本定时器，实现一个 ms 级别的中断，在中断服务程序中实现 M 法和 T 法测速的计算。

M 法测速中，在 TIM6 的定时中断服务程序中读取 TIM3 的计数值 TIM3_CNT，两次连续读取值的差值即为图 1 种的 M1，TIM6 的中断定时时间即为 Ts，在 Z 为已知固定值的情况下，根据公式（1）即可计算出转速 n。

T 法测速中，在 TIM6 的定时中断服务程序中读取 TIM2 捕获值 TIM2_CCR1(TIM3_TRGO内部连接到 TIM2_CH1)，TIM2_CCR1 即为图 2 中所示的编码器连续两个输出脉冲之间的高频脉冲数量 M2，TIM2 的时钟频率即为 ft，在 Z 为已知固定值的情况下，根据公式(2)即可计算出转速 n。
