EtherCAT 转 ModbusTCP 网关


一、功能概述
1.1 设备简介

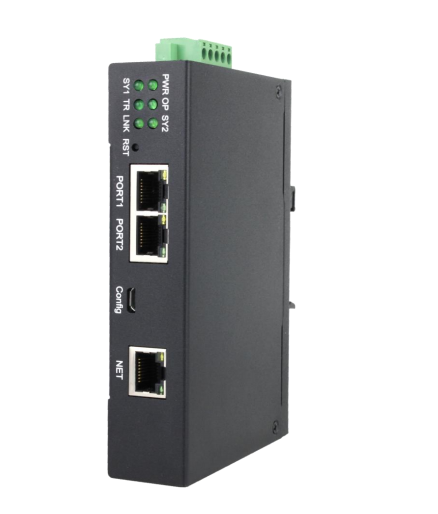

本产品是 EtherCAT 和 Modbus TCP 网关,使用数据映射方式工作。
本产品在 EtherCAT 侧作为 EtherCAT 从站,接 TwinCAT 、 CodeSYS 、 PLC
等;在 ModbusTCP 侧做为 ModbusTCP 主站( Client )或从站( Server ),接
ModbusTCP 从站如变频器、流量计、温度采集模块等,或者接 ModbusTCP 主站
如 PLC 、上位机等。

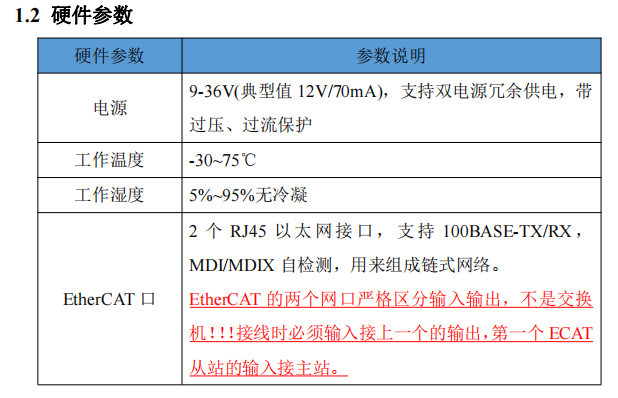

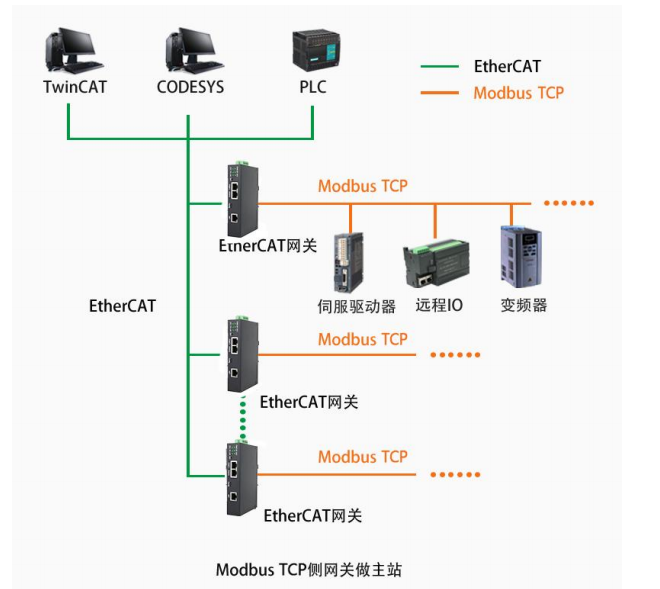

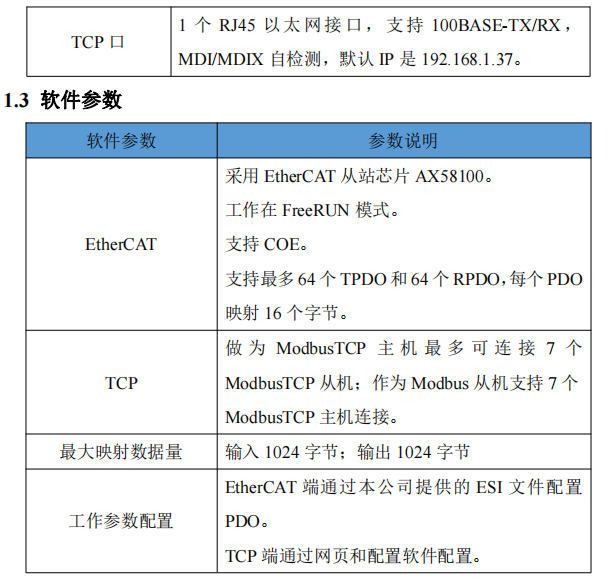

使用场景 1 : EtherCAT 主站读写 Modbus TCP 从站:


EtherCAT 支持最多 64 个 TPDO 和最多 64 个 RPDO ,每个 PDO 映射 16
个字节,故输入输出最多各 1024 字节。


二、硬件说明
2.1 电源接口

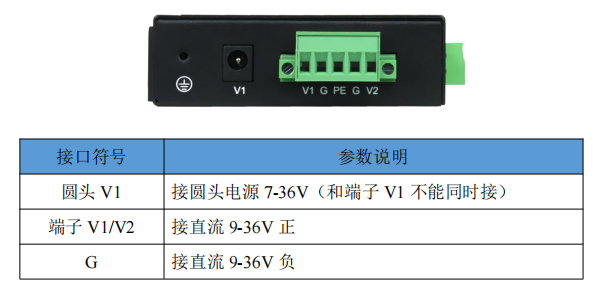

本网关电源接口如下图所示,支持压线端子接法和圆头电源接法,支持双电
源冗余供电,支持 9-36V 输入:

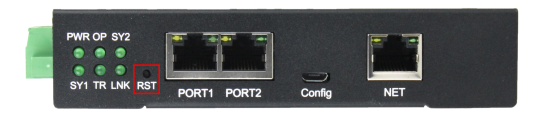

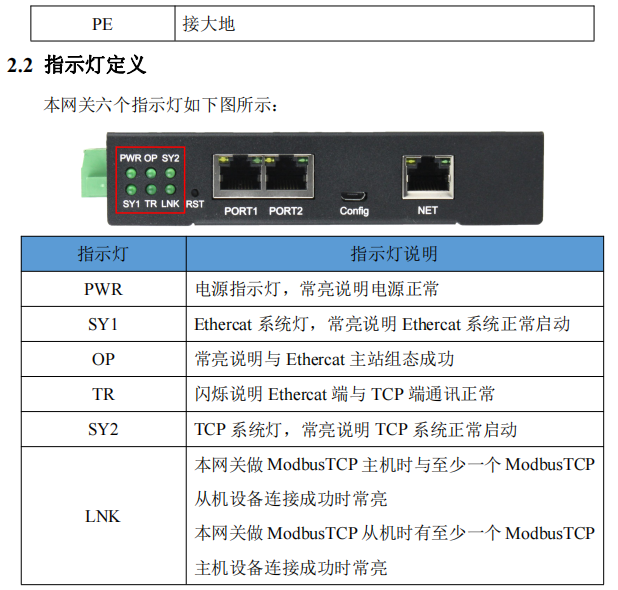

2.3 恢复出厂设置按键
当配置错误导致网关工作异常可以按住之后给网关重上电,网关会清除当前
所有配置。用户应该等到 SYS 以 5hz 频率闪烁再松开按键,网关自动重启恢复
正常。

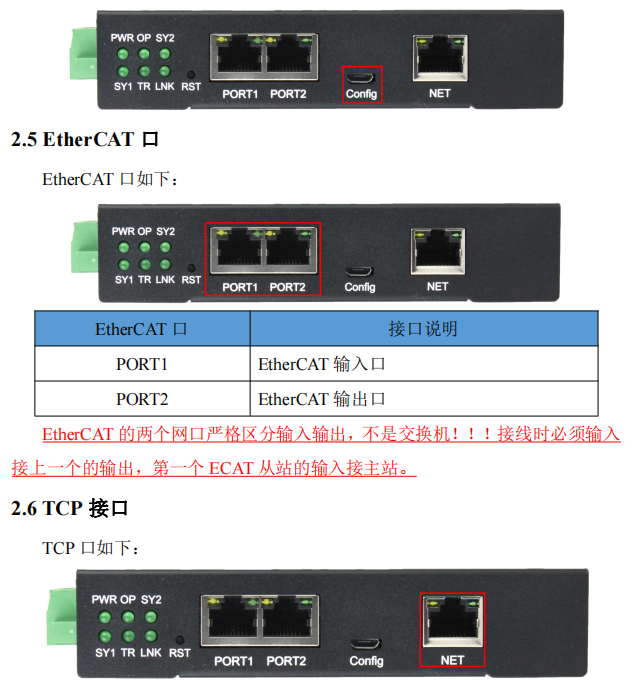

2.4 配置口
配置口用来连接电脑,配置网关。配置口如下:

其他软件说明及具体配置可主页d
