2D密度图在生物信息学中的应用
在生物信息学中，2D密度图是一种展示两个数值变量之间关系的有力工具。这种图表类似于散点图，其中一个变量表示在X轴，另一个在Y轴。通过对2D空间中特定区域内观测值的数量进行计数，并用颜色梯度来表示，我们可以直观地观察数据的分布和密度。根据R图形库的内容，2D密度图有多种类型，每种都有其特定的用途和视觉效果。例如，等高线图（contour plot）通过线条展示数据密度，而热力图（heatmap）则使用颜色块来表示。这些图表不仅有助于识别变量间的相关性，还能揭示数据中的模式和异常值。在生物信息数据分析中，这些图表对于理解复杂数据集和进行科学假设的验证至关重要。
为什么使用2D密度图
在生物信息学领域，我们经常需要处理大量的基因表达数据。这些数据通常包含成千上万的基因和样本，每个样本都对应一个或多个数值型特征。2D密度图可以帮助我们：
-
识别变量间的相关性：通过观察两个变量的分布情况，我们可以发现它们之间是否存在某种相关性。
-
揭示数据中的模式：2D密度图可以帮助我们发现数据中的潜在模式，比如某些基因表达水平的聚集现象。
-
检测异常值：在高密度区域之外的点可能是异常值，这对于后续的数据分析和假设检验非常重要。
如何创建2D密度图
在R语言中，我们可以使用多种包来创建2D密度图。以下是一些常用的包和函数：
-
ggplot2：一个非常流行的绘图包，提供了灵活的绘图功能。 -
lattice：另一个强大的绘图包，特别适合于多变量数据的可视化。 -
MASS：提供了kde2d函数，用于计算二维核密度估计。
安装和加载必要的包
首先，我们需要安装并加载这些包。如果你还没有安装这些包，可以使用以下命令安装：
R
install.packages("ggplot2")
install.packages("lattice")
install.packages("MASS")然后，加载这些包：
R
library(ggplot2)
library(lattice)
library(MASS)使用ggplot2创建2D密度图
ggplot2是一个非常灵活的绘图系统，它允许我们通过添加图层来构建复杂的图表。以下是一个使用ggplot2创建2D密度图的基本示例：
R
# 假设我们有一个名为gene_expression的数据框，包含两个数值型变量gene1和gene2
# 首先，我们需要计算这两个变量的二维核密度估计
kde <- stat_density2d(data = gene_expression, x = gene1, y = gene2,
geom = "polygon", aes(fill = ..level..), alpha = 0.5)
# 然后，我们可以将这个核密度估计添加到ggplot对象中，并设置颜色梯度
ggplot(data = gene_expression, aes(x = gene1, y = gene2)) +
geom_point(alpha = 0.1) + # 添加散点图以显示原始数据点
kde + # 添加核密度估计图层
scale_fill_viridis_c() # 使用viridis颜色方案在这个示例中，stat_density2d函数用于计算二维核密度估计，并将其作为多边形图层添加到图表中。geom_point函数用于添加原始数据点的散点图，而scale_fill_viridis_c函数用于设置颜色梯度。
使用lattice创建2D密度图
lattice包提供了一个名为cloud的函数，它可以直接创建2D密度图。以下是一个使用lattice创建2D密度图的基本示例：
R
# 使用cloud函数创建2D密度图
cloud(gene1 ~ gene2, data = gene_expression, screen = list(x = list(xlim = c(0, 10),
ylim = c(0, 10)),
zlim = c(0, 0.1)),
pch = 19, col = "lightblue", xlab = "Gene1 Expression", ylab = "Gene2 Expression")在这个示例中，cloud函数用于创建2D密度图。gene1 ~ gene2指定了两个变量之间的关系，data参数指定了数据框。screen参数用于设置图表的显示范围，pch和col参数用于设置点的形状和颜色。
使用MASS包创建2D密度图
MASS包提供了一个名为kde2d的函数，用于计算二维核密度估计。以下是一个使用MASS包创建2D密度图的基本示例：
R
# 首先，我们需要计算二维核密度估计
kde_result <- kde2d(gene_expression$gene1, gene_expression$gene2, n = 100)
# 然后，我们可以将这个核密度估计添加到图表中
persp(x = kde_result$x, y = kde_result$y, z = kde_result$z,
theta = 30, phi = 30, expand = 0.7,
xlab = "Gene1 Expression", ylab = "Gene2 Expression", zlab = "Density")在这个示例中，kde2d函数用于计算二维核密度估计。persp函数用于根据核密度估计创建3D透视图。
2D密度图的类型和用途
根据R图形库的内容，2D密度图有多种类型，每种都有其特定的用途和视觉效果。
-
等高线图（Contour Plot）：通过线条展示数据密度，适合于展示平滑的数据分布。
-
热力图（Heatmap）：使用颜色块来表示数据密度，适合于展示密集的数据分布。
-
3D透视图（3D Perspective Plot）：通过3D视图展示数据密度，适合于展示复杂的数据分布。

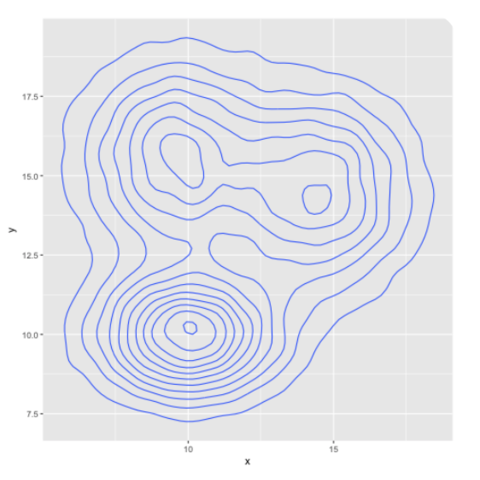

等高线图
等高线图通过线条展示数据密度，适合于展示平滑的数据分布。以下是一个使用ggplot2创建等高线图的基本示例：
R
ggplot(data = gene_expression, aes(x = gene1, y = gene2)) +
geom_point(alpha = 0.1) + # 添加散点图以显示原始数据点
stat_density2d(aes(fill = ..level..), geom = "polygon") + # 添加核密度估计图层
scale_fill_viridis_c() + # 使用viridis颜色方案
geom_contour(aes(color = ..level..), bins = 4) # 添加等高线图层在这个示例中，geom_contour函数用于添加等高线图层。

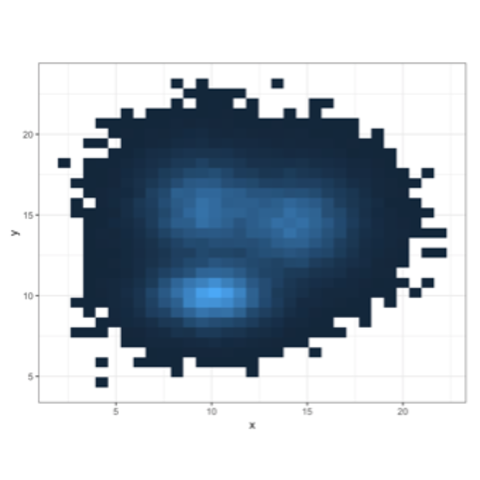

热力图
热力图使用颜色块来表示数据密度，适合于展示密集的数据分布。以下是一个使用ggplot2创建热力图的基本示例：
R
ggplot(data = gene_expression, aes(x = gene1, y = gene2)) +
geom_point(alpha = 0.1) + # 添加散点图以显示原始数据点
stat_density2d(aes(fill = ..level..), geom = "polygon") + # 添加核密度估计图层
scale_fill_viridis_c() # 使用viridis颜色方案在这个示例中，我们没有添加等高线图层，而是直接使用颜色块来表示数据密度。
3D透视图
3D透视图通过3D视图展示数据密度，适合于展示复杂的数据分布。以下是一个使用MASS包创建3D透视图的基本示例：
R
kde_result <- kde2d(gene_expression$gene1, gene_expression$gene2, n = 100)
persp(x = kde_result$x, y = kde_result$y, z = kde_result$z,
theta = 30, phi = 30, expand = 0.7,
xlab = "Gene1 Expression", ylab = "Gene2 Expression", zlab = "Density")在这个示例中，我们使用persp函数根据核密度估计创建3D透视图。
结论
在生物信息学中，2D密度图是一种非常有用的工具，可以帮助我们理解基因表达数据中的复杂关系。通过使用不同的绘图包和函数，我们可以创建不同类型的2D密度图来展示数据的不同方面。希望这篇文章能帮助你更好地理解2D密度图的概念和应用，并在你的生物信息学研究中发挥作用。
