注：本文为 "网管协议" 相关文章合辑。
网管协议 - SNMP，NETCONF，RESTCONF
posted @ 2021-02-22 21:13 来份锅包肉
传统 CLI 配置网络设备存在的挑战，网管协议出现的背景
随着 5G 的兴起，SDN、NFV 等概念被频繁提及。要更好地理解这些概念，网络协议是必不可少的一环。
以 SDN 为例，其全称为 Software Defined Networking（软件定义网络）。传统网络采用分布式架构，控制平面和转发平面均位于同一台设备上，在运维及灵活性方面存在诸多挑战。
SDN 的出现将控制平面和转发平面解耦，并将所有设备统一管理，使网络具备了可编程能力。从面向服务的角度出发，可根据业务需求实时动态地调整设备的配置或状态，从而大幅降低了管理难度。
那么，NETCONF、RESTCONF 等协议又起到了怎样的作用呢？

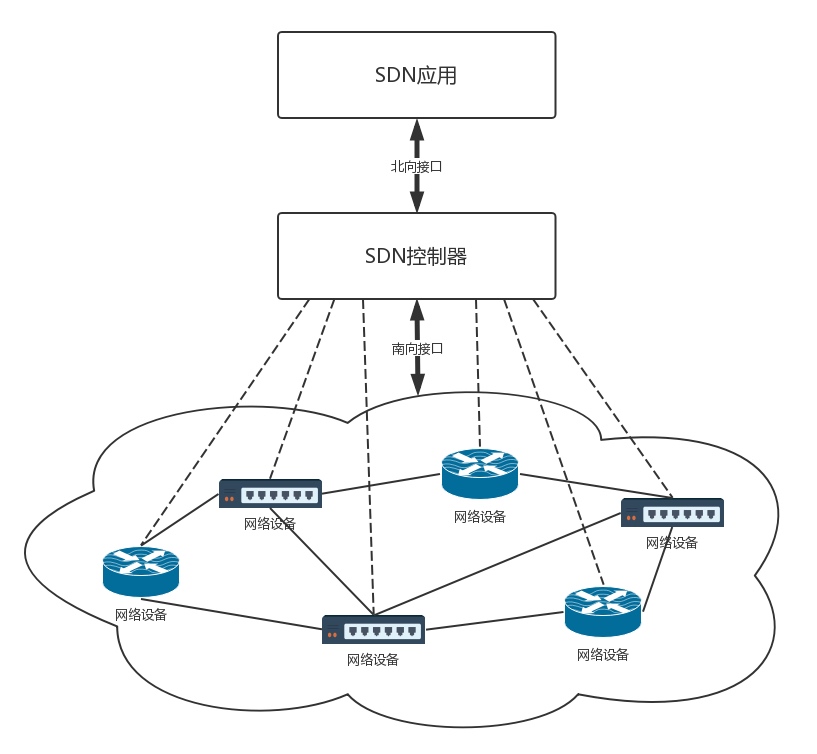

这需要从 SDN 架构说起，SDN 主要包含三个角色：SDN 应用、SDN 控制器以及网络设备。
SDN 应用通常通过 HTTP 方式调用 SDN 控制器暴露的接口，而 SDN 控制器则通过 NETCONF、RESTCONF 等类似协议与设备进行交互，实现业务的下发。
由此可见，NETCONF 等类似协议起到了与设备直接交互的作用。
此外，DEVOPS 概念的流行也强调从传统人工 CLI 配置向自动化的网络配置过渡，NETCONF 等类似协议使得这些自动化操作成为可能，例如目前的 ANSIBLE、Python 的各种类库等。
以下是网管协议的实际用例，其涵盖的范围已经非常广泛：
下面从传统 CLI 面临的挑战开始，详细了解这些发挥着重要作用的协议。
传统命令操作带来的主要挑战

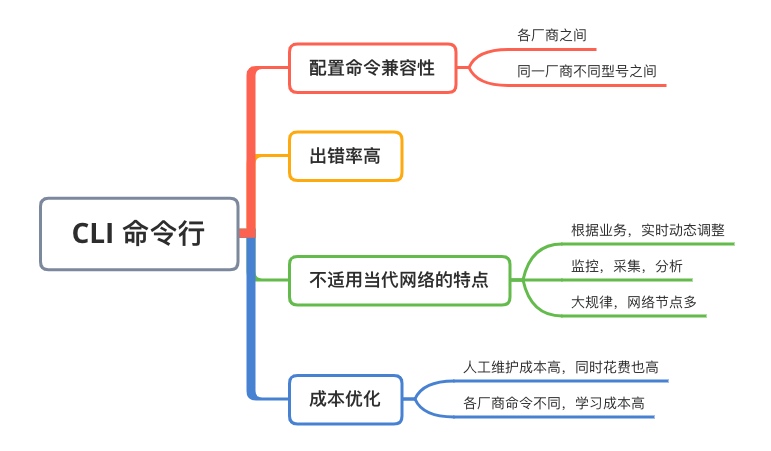

采用传统 CLI 配置方式主要存在以下挑战：
在兼容性方面，网络工程师肯定深有体会。
以配置静态路由为例，Cisco 设备的命令如下：
c
Router(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.1 而对于华为和华三设备来说：
c
Router(config)#ip route-static 0.0.0.0 0.0.0.0 10.10.10.1 有时不仅不同厂商之间的命令不同，甚至同一厂商不同型号之间的命令也不相同。
例如，思科针对不同场景区分了不同的网络软件系统：
- 针对企业的 IOS
- 针对运营商的 IOS-XR
- 针对数据中心的 NX-OS
- 以及面向下一代的 IOS-XE，将数据层面和控制解耦，底层支持 Linux
在出错率方面，人工配置远不如机器配置准确且迅速。
当前的网络在规模和需求上与以往大不相同，例如在实时性方面，运营商需要根据业务需求动态调整策略，如 EVPN、L3VPN、L2TP，传统 CLI 手工配置根本无法满足，也无法做到维护管理。而目前的常用解决方案是利用一些现成的 SDN Controller 进行实时调整，如 Cisco 的 NSO。
在数据采集方面，传统人工定时登录设备查看系统日志、分析情况的方式已无法适用，其在故障响应上也存在先天不足，如收集效率低、数据利用率低或延迟高等问题。
从商业成本角度考虑，人工维护方案也是一笔较高的支出。
对于工程师而言，需要不断学习不同厂商的配置命令，学习成本很高，但意义不大。
通常来说，网络工程师在开始一个项目前，会进行以下四个部分的操作：
- 了解用户需求
- 针对用户需求，确定相应的具体方案
- 根据用户方案，查找并学习对应设备的配置命令
- 最后申请割接窗口，准备回滚方案并实施
其中第三步是一个比较耗时但意义不大的过程，因为在集中学习不同厂商的设备命令，但从业务角度考虑，明明解决的都是同一个问题。
在发现 CLI 管理设备的方式出现瓶颈后，并非立即过渡到当前流行的网络自动化配置方式，而是先推出了一个名为 Simple Network Management Protocol（SNMP）的应用层协议，甚至在当前的一些现网中，依然被使用。
SNMP
SNMP 的出现主要旨在解决以下两个问题：
- 设备信息的采集
- 使用 GUI 替代 CLI 的方式进行设备配置下发
但由于其读多写少的特点，目前被广泛用于设备信息的监控和采集。
SNMP 目前共有三个版本：
- SNMP V1，第一个版本。在管理设备时，采用明文方式，有
read-only、read-write、trap三种与设备通信的方式。 - SNMP V2，主要改进了性能、安全性和设备交流的方式。
- SNMP V3，主要优化了安全性，增加了一些更强的认证流程。
SNMP 原理
SNMP 整体架构类似于 Client/Server，其主要工作组件有三个：
- SNMP Manager：主要用于管理网络中的多个设备，对其进行读写操作，类似于 Server。
- SNMP Agent：运行在网络设备上，通常需要手动开启。作为 SNMP 代理，在收到 SNMP Manager 发出的请求后，对请求内容进行解析，然后对设备进行配置，并将配置结果作为 Response 回复给 Manager。
- SNMP MIB：MIB（Management Information Base）全称为信息管理库。可以将其理解为用于交互的一种数据模型，也就是交互的规则。MIB 同样存在于网络设备中，定义和描述了如何管理设备上的资源，Manager 和 Agent 之间的交流信息即为 MIB 的内容。
可以看到，一个 Manager 可以管理网络中的多个设备，而每台设备上运行着 SNMP Agent 用于与 Manager 信息交互，交流内容需要符合 MIB 的规范。
看到这里，可能对 MIB 这个概念还比较模糊。下面从设计角度来分析为什么要有 MIB 这个东西。
这里想要实现的是通过 Manager 去管理网络上的 Agent（其实就是管理设备）。那么如何管理呢？例如，Manager 想要获取 Agent1 的 GigabitEthernet0/0/0/1 的 IP 地址。
这时就需要在 Agent1 上先约定好一个内容，比如当 Agent 接收到 1.1 这个字符串时，就会将接口的信息返回给 Manager。
之后如果 Manager 发送 1.1 就能获取到接口的信息，但发送其他内容，Agent 是无法识别并工作的。MIB 本质上就是确定了如 1.1 这样的一组规则，去规范信息交互的访问方式。
实际上，在 MIB 中还以层级的方式存在着许多这样的对象，将网络设备的资源抽象成形如 1.1 的对象。通过这些对象，Manager 和 Agent 就可以实现很好的交流。

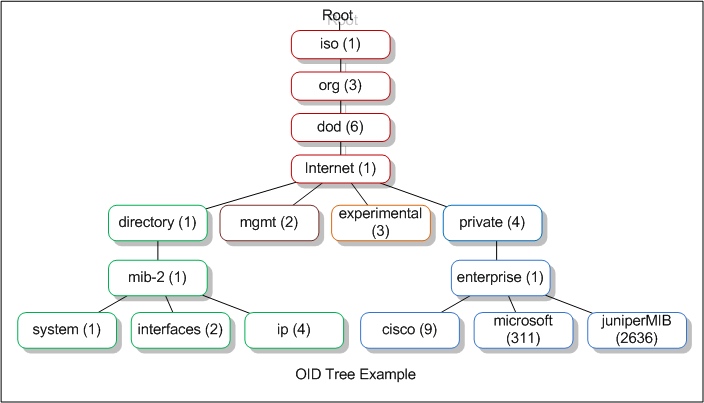

真正的 MIB 类似于下图，而这里形如 1.3.6.1.1.1.2 这样连接起来的字符串称为 ASN，其实就是对应了设备上的各种资源，Manager 和 Agent 也通过它们进行交流。
SNMP 操作
SNMP Manager 和 SNMP Agent 间的交互主要有以下三种类型：
- SNMP Get
- SNMP Set
- SNMP Notifications
SNMP Get：主要用于检索设备的信息，Get 又分为以下三种类型：
- GET：从 SNMP Agent 获取固定的对象。
- GETNEXT：检索当前对象的后一个对象。由于 MIB 本身具有层级的树形结构，因此存在后继对象。
- GETBULK：获取一组固定的对象。
SNMP Set：主要用于修改 MIB 中的对象，进而修改设备的配置。
SNMP Notifications：是 SNMP 的主要特性之一。之前的 GET 和 SET 属于拉的操作，而 SNMP Notifications 则相反，类似于推的操作，可以由 Agent 发起，将一些信息 push 到 SNMP Manager 上，类似于 Web Socket。主要用于通知如认证失败、重启、断开连接等事件。
Notifications 主要有两种形式：Traps 和 Informs。两者之间的主要区别在于可靠性。Agent 在产生 Informs 给 Manager 后，如果发送失败，会重新发送。Manager 收到后，需要回复确认给 Agent。
而 Traps 则不同，无论消息发送是否成功，Manager 都不需要回复。
SNMP 缺点
虽然 SNMP 的出现一定程度上解决了网络设备的管理问题，但面对现代大规模网络时，依然存在诸多挑战：
- 性能不足，在下发和读取配置时，采用依次读取的方式，效率较低。
- 下发能力不足，支持写 MIB 的对象相对于读较少。
- 不支持事务机制，在配置下发失败时，无法回滚。
- 拓展性差，提供给外部的接口较少。
- 模型兼容性差，MIB 库混乱，无法适配所有厂商，导致定义各种私有 MIB 库。
针对这些问题，2006 年由 IETF 领导并开发出了一个新的协议 - NETCONF（网络管理协议）。与 SNMP 不同，NETCONF 基于 RPC 的方式，天生就能很好地支持事务回滚等操作，从而更好地处理复杂网络的各种需求。
NETCONF
NETCONF 协议提供了一种更简单的方式来管理（"查询、配置、修改、删除"）设备，类似于数据库操作中的 DML。同时开放了 API 接口，当想要对设备进行操作时，直接通过调用 API 即可。
对于支持 NETCONF 的设备来说，至少能开启一个或多个 session。并且在每个 session 中应用的配置更改，都可以被全局的 session 监听到。这使得一个或多个 Manager（Client）操作同一个设备（Agent）成为可能。
与 SNMP 相比，NETCONF 具有以下优势：
- 基于 RPC，增加了事务支持。
- 优化查询功能，增加了过滤查询方式。
- 拓展性强，在其协议内部分为 4 层，各层之间相互独立。
- 更好地将配置和状态数据解耦，并区分状态数据（candidate、running、startup）。
- 易于使用，结合提供的 API，实现可编程性的网络操作。
- 安全性更好，在传输层可选用 SSH、TLS 协议等。
NETCONF 采用 C/S 架构，通过 RPC 在 Client 和 Server 间交流。Client 可以是 Python 脚本或应用，Server 一般指的是网络设备。在具体实现上有三个组件：
- NETCONF Agent：运行在网络设备上，用于接收和处理 RPC 请求。还可主动将一些告警事件通知客户端。
- NETCONF 客户端：利用 NETCONF 协议对网络设备进行管理以及接收 Agent 发出的告警通知。
- Datastore：在 NETCONF 中，区分了多个不同类型的 Datastore，这些 Datastore 保存着不同状态下的设备信息。
关于 Datastore，可以将其理解为一个可以获取和存储信息的概念。在具体实现上，可以是文件、数据库、内存等。
在 NETCONF 中常用到三类 Datastore：
- Startup Configuration Datastore：保存了设备启动时加载的配置信息。
- Candidate Configuration Datastore：保存了想要运行的配置信息，修改该数据库时，并不会影响设备的真实配置。
- Running Configuration Datastore：保存了当前设备上正在生效的配置，修改时会影响真实的设备。
此外，提到 Datastore 就必须提到一种数据模型语言 - YANG。Datastore 中就是以 YANG 的形式来约束配置的数据。
YANG 的出现结合 NETCONF 和 RESTCONF 等协议，为自动化、可编程化的网络提供了强大的支持。YANG 的本质和 SNMP 中 MIB ASN 一样，作用都是以一种方式来约束数据。关于 YANG 后续会单独写一篇文章介绍。
NETCONF 协议架构
NETCONF 分为 4 层，各层之间相互独立。
-
内容层 ：
这一层包含了以 XML 或 JSON 格式的配置数据，也就是对设备进行管理的具体内容（由 XSD 或 YANG 约束生成）。
-
操作层 ：

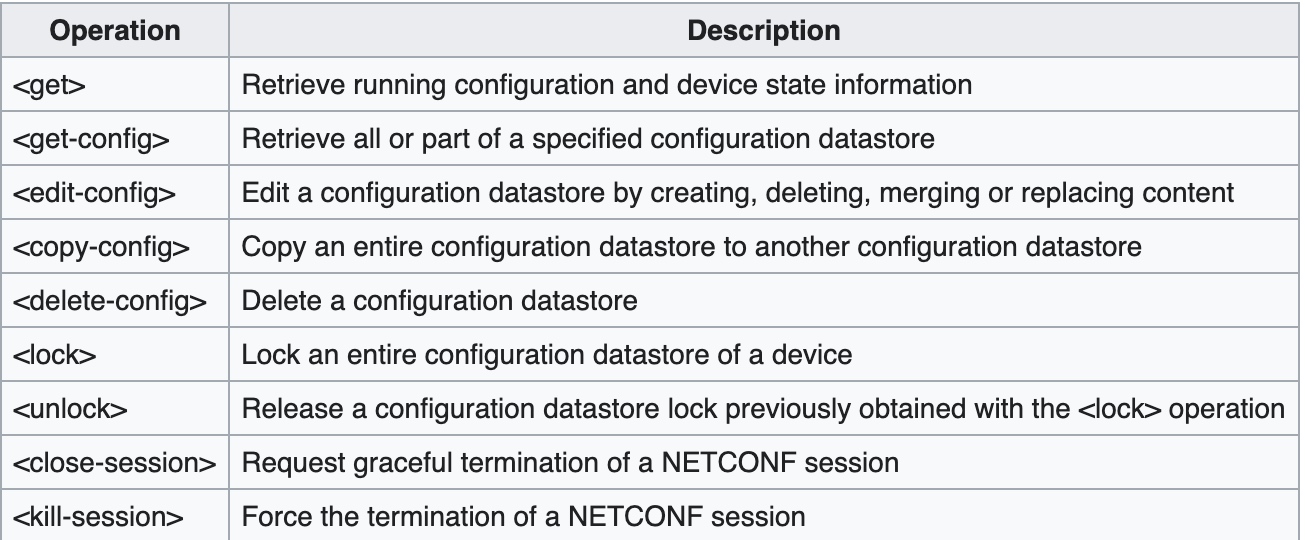

定义了 Client 和 Server 交互时的一系列操作方法，用于获取或修改配置数据。
-
消息层 ：
为编码数据时提供了一种 RPC 和通知的机制：
scss* RPC invocations(<rpc> messages) * RPC results(<rpc-reply> messages) * event notifications(<notification> messages) -
传输层 ：
NETCONF 使用 SSH 或 TLS 协议，保证数据在 Client 和 Server 传输的安全性。

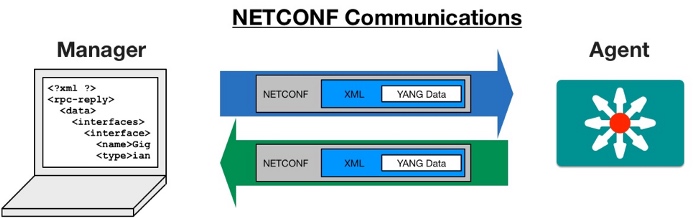

NETCONF 交互

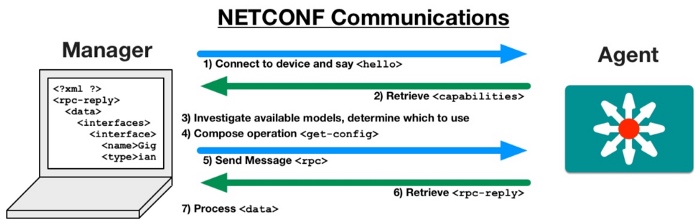

对于 Manager 和 Agent 来说，Session 建立会经历以下过程：
- Manager 请求 NETCONF 中 SSH 子系统建立连接。
- Agent 回复 Hello 消息，包含其本身支持的特性和能力。
- Manager 告知 Agent 自己所支持的特性和能力。
- Manager 开始发送 RPC 操作请求。
- Agent 回复 RPC 请求操作结果。
具体来看 NETCONF 中消息的报文结构，以修改接口配置为例：
Manager 请求变更接口配置：
xml
<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<edit-config>
<target>
<running/>
</target>
<config>
<top xmlns="http://example.com/schema/1.2/config ">
<interface>
<name>Ethernet0/0</name>
<mtu>1500</mtu>
</interface>
</top>
</config>
</edit-config>
</rpc>Agent 回复结果：
xml
<rpc-reply message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<ok/>
</rpc-reply>可以看到，NETCONF 使用 XML 作为数据传输的格式。
第一行的 <rpc> 标签表明该请求是 RPC 请求，message-id 属性由 client/manager 确定。Agent 在回复结果时，会带上 message-id，用于表示该操作的结果。
urn:ietf: 属性表示 XML 中的命令空间，base：1.0 表示当前 NETCONF 的版本。
第二行 <edit-config> 指定执行 RPC 操作的内容为修改配置。
之后 <config> 中包裹的内容就是想要下发的配置内容，修改 mtu 为 1500。
但这里还有一个疑问，在提到 NETCONF 时，总提到一种叫 YANG 的语言，那么它们之间的关系是什么？
在组装修改设备配置 Payload 时，这里也没有用到 YANG？
其实，YANG 早已用到了。为什么 <interface> 中可以包含 <name> 和 <mtu> 属性，而不是把 mtu 放在和 <interface> 同级？
原因就在于上面的格式，都是按照 YANG 的约束而来。
在设备中，存在着许多的 YANG Module，这些 Module 都是由 YANG 语言编写的文件。当 Agent 接收到 RPC 请求时，会通过 YANG Module 来校验发来的数据，格式是否合法。
简单来说，可以把 YANG 理解成一份约束文件，里面规定着传来参数的格式，是数组、对象还是其他格式。
至于说为什么 YANG 文件能约束 XML 的文件格式，原因在于 YANG 和 XML 之间是可以相互转换的，甚至 YANG 还可以转换成 JSON。在之后的 RESTCONF 中会提到这一点。
到目前为止，对 NETCONF 已经有了一个大体认识：
NETCONF 的出现是为了弥补像 SNMP 这些协议的不足，更好地满足现在网络的需要，在易用性、拓展性等方面都做出了进一步优化，从而更方便、高效地管理网络。
究其本质，NETCONF 是由多个协议组装而成。数据的产生及校验通过 YANG，数据的格式是 XML，接口的调用通过 RPC，数据的传输通过 SSH。
NETCONF 操作
Server 端 ：打开设备 NETCONF
mipsasm
# 打开 netconf
netconf-yang
# 查看 netconf 进程
show platform software yang-managementClient 端 ：测试设备 NETCONF
css
ssh admin@IP -p 830 -s netconf关于 NETCONF 具体实现编程化操作，可以参见 YANG。
RESTCONF
在谈起 RESTCONF 前，想必刚接触这个概念的人都会有这样一个疑问：RESTCONF 和 REST 到底有没有关系？
在回答这个问题前，先来回忆一下什么是 REST，以及 REST 出现的背景。
REST - Representational State Transfer，全称为表现层状态转化，是建立在 HTTP 基础上，对其进行规范的一种架构风格要求。
注意，REST 是一种设计的风格，而不是标准。
其认为，网络中的实体都是以资源的方式存在，但资源存在着多种表现形式，取决于使用者的需要。例如一个用户的信息，可以用 XML、JSON、甚至是 txt 等多种方式表现出来。将不同的网络资源转换成不同的表现形式，就是其表现层的体现。
而状态转移来说，由于 HTTP 本身是无状态的协议，所以资源的状态全都保存在服务端。当对服务端的资源进行操作时，必然存在数据状态的改变。
但由于状态的改变基于表现层，所以称为表现层状态转移。
在具体实现上，URI 定义了访问资源的具体路径，而 HTTP 中 Header 的 Content-Type 和 Accept 决定了表现层的形式。
HTTP 中的 CURD 动作（Create，Put，Get，Delete，patch 等）去改变服务端的资源状态。
例如查询书店具有的图书：
bash
GET http://www.store.com/products 通过 REST 的方式，更合理地实现 WEB 服务之间的交互。
这时再看 RESTCONF，就很好理解了。RESTCONF 是通过 REST 来实现对网络设备管理的协议。其本质和 NETCONF 很像，使用 YANG 进行数据的定义和约束，使用 HTTP 进行交互，使用 NETCONF 中 Datastore 的概念，进行信息的储存。
RESTCONF 架构

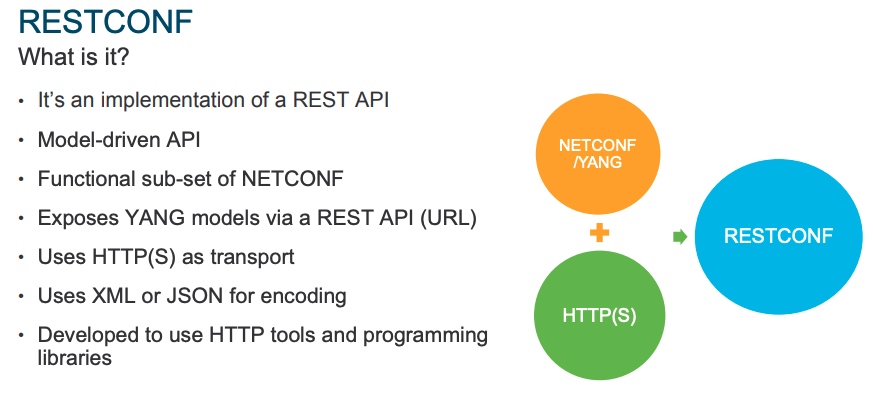

图中很好地表示了 RESTCONF 协议的组成，很形象地指出 RESTCONF = NETCONF / YANG + HTTP(s)。
如果拿之前的 NETCONF 协议架构作为对比，RESTCONF 就是将：
- 内容层，同样由 YANG 约束生成。
- RPC 消息层和操作层，换成了 HTTP 的操作层。
- 将 SSH 构成
的传输层，换成了 HTTP（s）的传输方式。

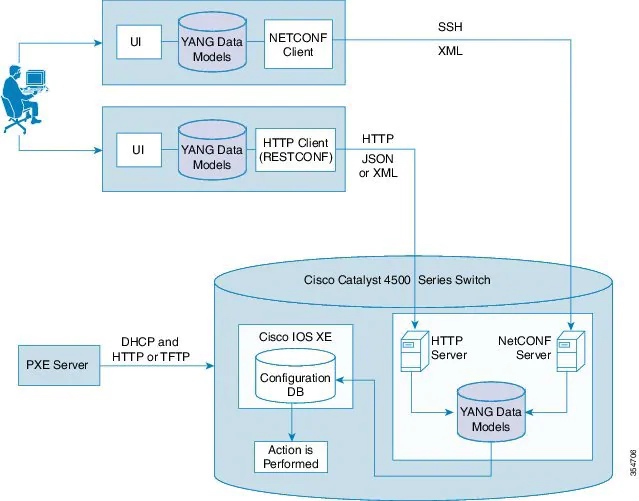

RESTCONF VS NETCONF 交互
图中很好地对比了 RESTCONF 和 NETCONF 的交互过程，都是采用了 C/S 架构，在具体组件上：
| NETCONF | RESTCONF | |
|---|---|---|
| 客户端 | NETCONF client | HTTP Client |
| 配置格式由谁约定 | YANG module / XSD | YANG module |
| 发送内容格式 | XML | XML/JSON |
| 交互方式 | RPC | HTTP |
| 传输协议 | SSH | HTTP(s) |
| 服务端 | NETCONF server | HTTP server |
对于操作来说，将 RPC 操作换成了 HTTP 操作：
RESTCONF 操作
Server 端 ：打开设备 RESTCONF
mipsasm
# 打开 RESTCONF
restconf-yang
# 查看 RESTCONF 进程
show platform software yang-managementClient 端 ：
由于已经采用了 REST 风格，可以利用 POSTMAN 等 HTTP 客户端进行测试。
关于 RESTCONF 具体实现编程化操作和其 URL 的使用是非常重要的一部分，但由于其依赖 YANG 这个概念，后续会单独提到，可以参见 YANG 的相关介绍。
总结
这篇文章耗时很久，查阅了大量资料，完成后如释重负。
当然，对网管协议也有了进一步的理解。
下面做一个简单的总结：
传统 CLI 配置方式已经无法满足当代网络可编程化的需要，而且在兼容性、易用性、正确率等方面存在着诸多问题，进而网管协议应运而生。
SNMP 作为推出的第一代协议，在一定程度上解决了设备管理的问题。但由于其读多写少的特点，以及在兼容性、效率和缺乏事务性方面的不足，在现网中，一般用其作为设备配置采集或监控的工具。
为了更好地满足网络的需要，第二代协议 NETCONF 出现。由于 NETCONF 天生 RPC 支持事务的特点，再加上 YANG 解决了多厂商命令兼容性的问题，现被广泛使用在各种网管平台、SDN 控制器中。
随后 HTTP REST 风格的普及，IETF 又推出了 RESTCONF 协议，将 NETCONF 和 HTTP 整合在一起，以更为流行的方式，实现对设备的管理。
数据模型与网络自动化
posted @ 2021-03-04 16:24 来份锅包肉
传统人工 CLI 配置网络的模式，已经不再适用于当代的网络，面临着兼容性、容错率低、效率低下等问题。
在这样的大背景下，各种网管协议应运而生。但这时就产生一个问题，以怎样的格式和内容去传递配置？
YANG 就是为了解决该问题而出现的。在解释 YANG 前，我们先来回忆一下，传统 CLI 是如何下发配置的？
常常是由网络工程师通过 console、Telnet、SSH 等方式登录上设备，然后直接对设备进行配置，这时自然不用考虑怎样传参的问题，只要懂得设备的命令，直接上去敲就可以。
而 CLI 这样的配置，是一种无结构化的数据。
diff
!
interface Bundle-Ether2
!
interface Bundle-Ether780
description evpn-vpws-test
!
interface MgmtEth0/RSP0/CPU0/0
vrf mgmt
ipv4 address 10.124.3.85 255.255.255.0
!
interface MgmtEth0/RSP0/CPU0/1
shutdown
!
interface TenGigE0/0/1/0
shutdown
!
interface TenGigE0/0/1/1
shutdown
!
interface TenGigE0/0/2/0
shutdown这样无结构的数据对我们人来说是非常友好的，容易理解和阅读。
但由于换成了 NETCONF 这样的网管协议管理设备，这样的数据发挥不出任何优势，甚至无法被机器识别。因为使用 NETCONF 的目的就是为了使用自动化、可编程化的方案代替人工，从而满足当下网络的各种业务场景。
此时配置结构化的数据就成了必然。
于是各个厂商开始对配置进行结构化的约定，在 NETCONF 中，配置使用 XML 表示，进行参数的下发。
例如对接口的 MTU 进行更改：
xml
<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
<edit-config>
<target>
<running/>
</target>
<config>
<top xmlns="http://example.com/schema/1.2/config ">
<interface>
<name>Ethernet0/0</name>
<mtu>1500</mtu>
</interface>
</top>
</config>
</edit-config>
</rpc>但此时又有一个问题，就是下发数据的格式和参数是由谁指定呢？例如这里 interface 命名的定义、类型的定义、层级的定义是如何确定的呢？
我怎么知道在下发接口配置时，就下发这样的配置内容呢？
答案在于各个厂商定义了一套约束标准，也可以理解成配置的模板。这些模板对数据进行约束，判断是否是合法的数据。这也就是数据模型的由来。
以 NETCONF 为例，NETCONF 采用 C/S 架构，Client 端在生成配置内容时会参考定义好的数据模型。Server 在接收时，同样会用这些数据模型进行校验。
具体来说，例如针对下发 JSON 格式的配置，通过 JSON Scheme 定义的 JSD 对数据进行约束。

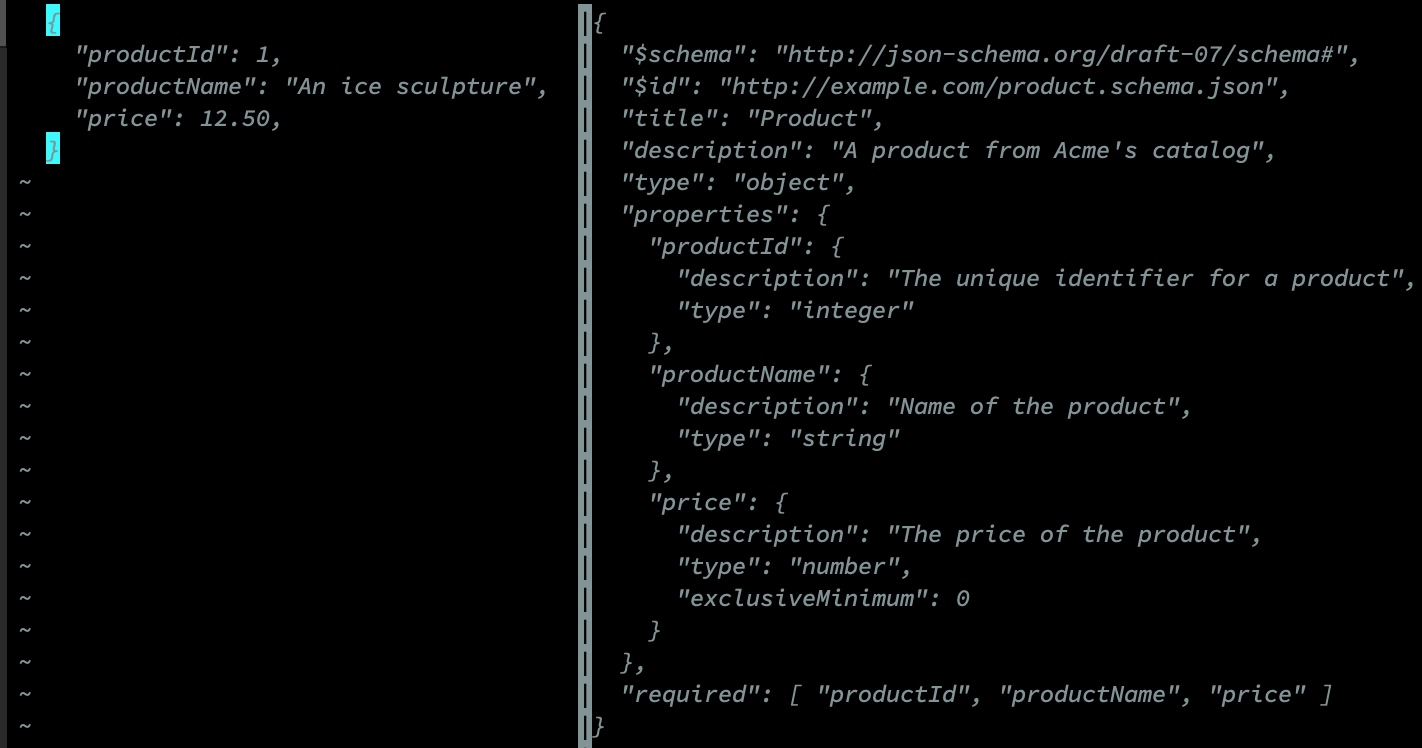

如左图是具体的数据，右图中是对左侧数据具体进行约束的数据模型。例如这里限定了 productName 的类型是字符串，当前对象共有三个属性等。当传入其他不符合 scheme 的数据时，会进行报错。
如果对 JSON-Scheme 感兴趣，可以去官网仔细了解。
对于思科设备来说，这种由 JSON-Scheme 定义的文件叫 JSD，用于约束传入的数据类型。需要注意的是，不同厂商定义的 JSD 内容和格式是不一样的，甚至同一厂商定义的不同类型的 JSD 也不一样。
针对下发的 XML 格式的配置也采用相同的方法，各个厂商通过 XML Scheme 定义 XSD 对数据进行约束。

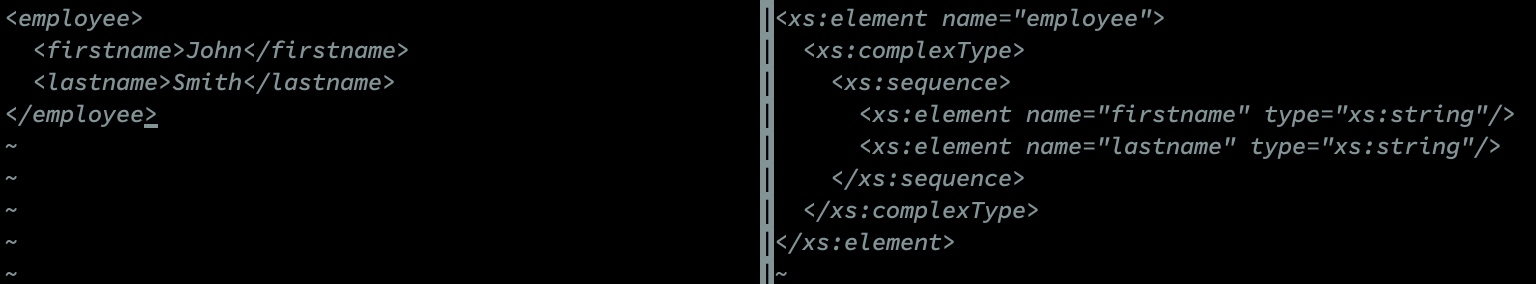

左面是 xml 格式的数据，右边是 XSD 文件对其进行约束，规定了属性的类型。同样不同厂商编写的 XSD 约束也是不一样的。
虽然通过编写 XSD 和 JSD 的方式解决了如何约束配置数据的问题，但由于不同厂商编写的数据模型没有统一的规范，导致各种各样的 JSD/XSD 出现，学习成本也很高。而且造成很严重的兼容性问题。例如 Cisco 的 JSD 或者 XSD 一定和 HUAWEI 不一样。甚至 Cisco 本身每个团队开发出的 JSD/XSD 的内容也不一样。
为了解决这个问题，由 IETF 主导，开发出了 YANG - Yet Another Next Generation，被现在各个协议广泛使用。
YANG
YANG 的定义
YANG 是一种数据模型语言，用于在 NETCONF 等网络协议中，将想要操作的配置或状态数据进行模型化，用层次化的表现形式，对数据进行表述。对于 YANG 模型来说，每个都有唯一标识命名空间 URI，用于区分。
简单来说，通过 YANG，对下发配置进行约束，如下的公式很好地描述了 YANG：
data（下发的数据）+ YANG = 下发给设备的配置

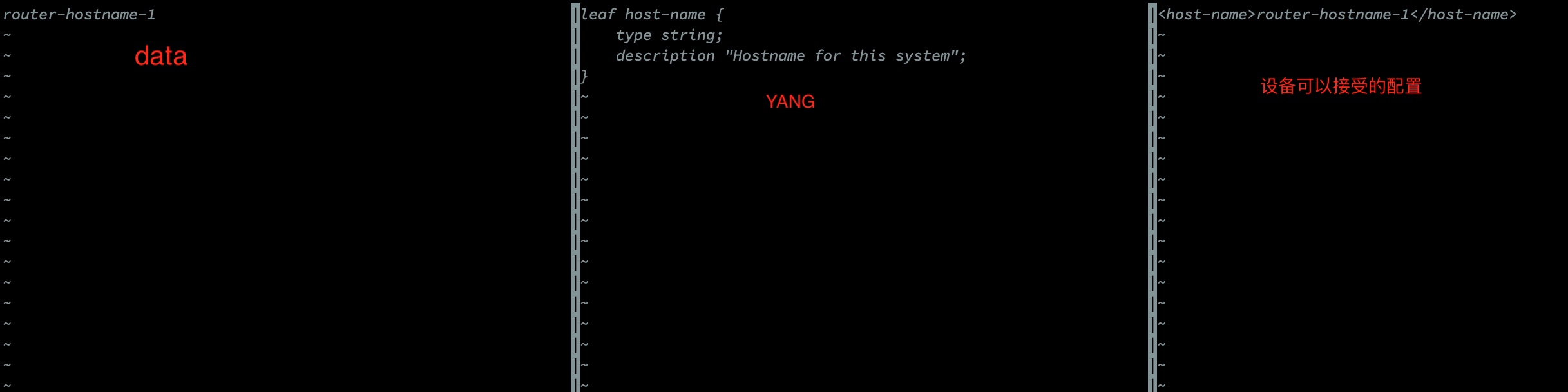

上图很好地表示了 YANG 起到的作用，YANG 本身并不是数据，而更像是一种配置模板，起到约束数据的作用。
那么 YANG Model 一般是由谁定义的呢？
YANG Model 的定义，主要有两个角色：
- 标准化的 YANG Model，由 IETF、OpenConfig 等机构进行规划定义。这类的 YANG 主要是考虑到多尝试的兼容性问题，而推出的统一的 YANG Module。所有厂商都需要支持。

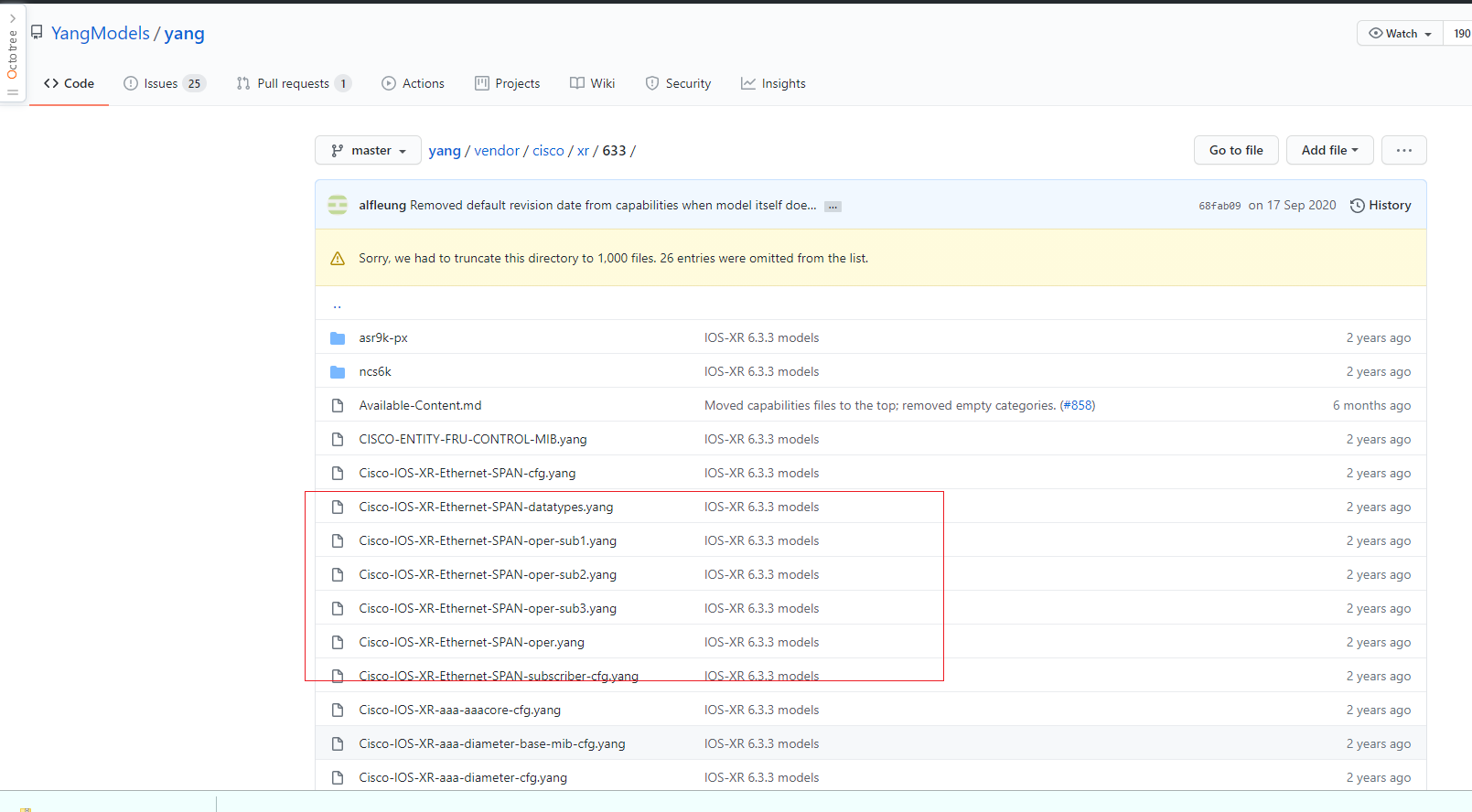

- 各个厂商实现自定义私有的 YANG。这类 YANG Model 主要是为了厂商实现某些私有或特有功能。例如 Cisco 中有许多私有的协议，如 EIGRP、BGP 的某些功能只有思科设备上有。
YANG 的结构

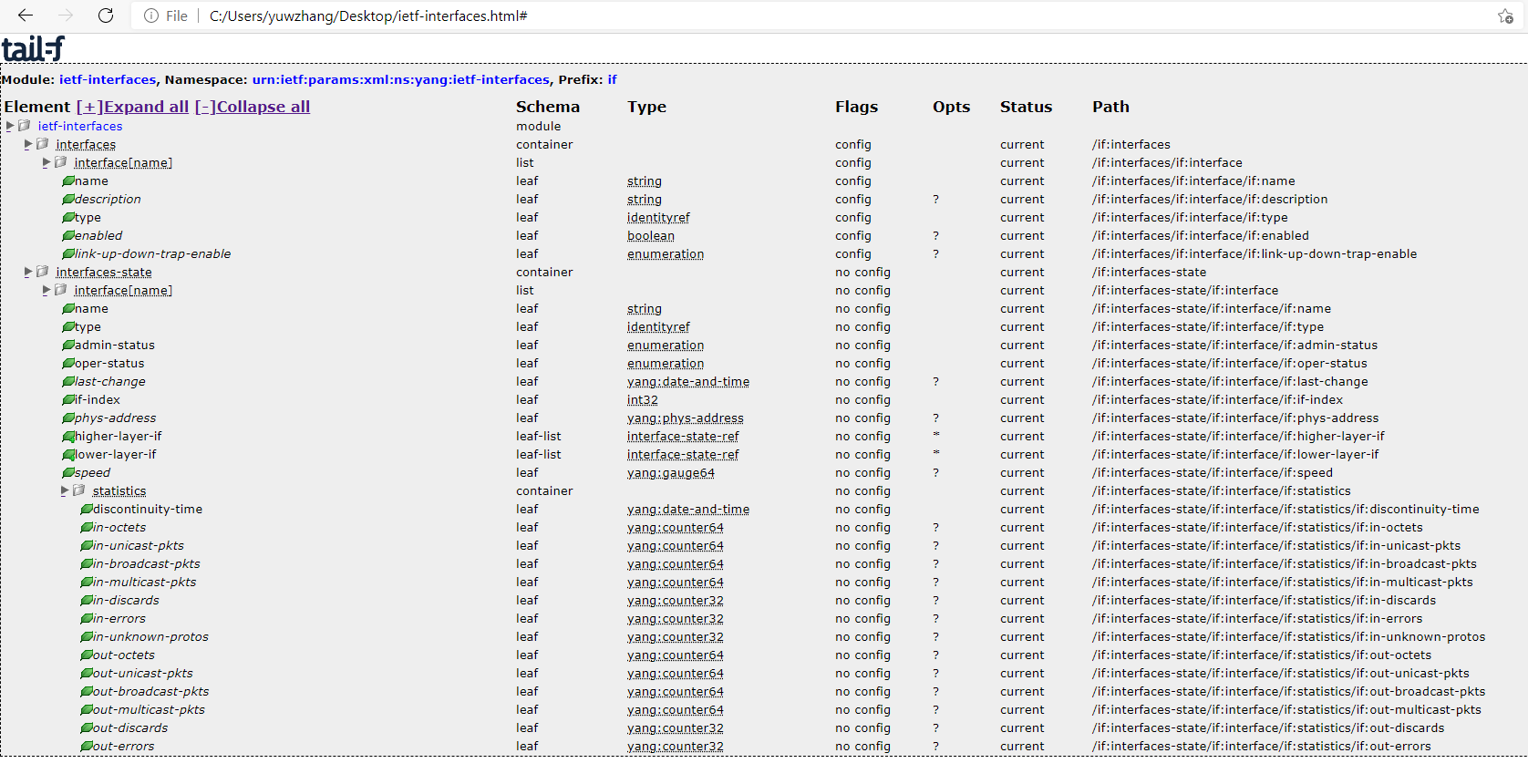

YANG Module 以层次化树形结构被组织起来，每个模块可以引入外部其他的模块，包含其子模块的数据。
简单来说，就是可以将模块作为参数，引入其他的模块进行使用。
YANG 定义了很多的内置类型，并提供了自定义类型的机制，类似于 C 中的 typedef。
在 YANG 中定义了四种类型，用于将数据模型化：
Leaf Nodes：
一个节点用于表示数字或字符串等简单的数据。但只能表示一个值，不能拥有子节点。
YANG 表示：
go
leaf host-name {
type string;
description "Hostname for this system";
}XML 表示：
xml
<host-name>my.example.com</host-name>JSON 表示：
json
{
"host-name": "my.example.com"
}Leaf-List Nodes：
表示由 leaf node 构成的列表。
YANG 表示：
go
leaf-list domain-search {
type string;
description "List of domain names to search";
}XML 表示：
xml
<domain-search>high.example.com</domain-search>
<domain-search>low.example.com</domain-search>
<domain-search>everywhere.example.com</domain-search>JSON 表示：
json
[
{"domain-search": "high.example.com"},
{"domain-search": "low.example.com"},
{"domain-search": "everywhere.example.com"}
]Container Nodes：
类似于编程语言中的 MAP 形式，将多个 node 组装到一起。一个 container node 可以包含多个任意类型的 node 节点，如 leafs、lists、leaf-lists，及本身 container 的类型。
YANG 表示：
fsharp
container system {
container login {
leaf message {
type string;
description
"Message given at start of login session";
}
}
}XML 表示：
xml
<system>
<login>
<message>Good morning</message>
</login>
</system>JSON 表示：
json
{"system":{"login": {"message": "Good morning"}}}List Nodes：
由一个或多个 key leaf 和多个任意类型的子节点组成，类型包括 leafs、lists、containers 等。
其中 key leaf 用于表示当前 list 的唯一性。
YANG 表示：
typescript
list user {
key "name";
leaf name {
type string;
}
leaf full-name {
type string;
}
leaf class {
type string;
}
}这里的 name 作为唯一的标识符。
XML 表示：
xml
<user>
<name>glocks</name>
<full-name>Goldie Locks</full-name>
<class>intruder</class>
</user>
<user>
<name>snowey</name>
<full-name>Snow White</full-name>
<class>free-loader</class>
</user>
<user>
<name>rzell</name>
<full-name>Rapun Zell</full-name>
<class>tower</class>
</user>List Nodes 和 Leaf-List Nodes 的区别在于，Leaf-List Nodes 仅能包含类型是 Leaf Nodes 的节点，而 List Nodes 可以包含任意类型。
YANG 的其他特性
对于 YANG 来说，本身支持很多特性：
- 配置状态数据，对于定义那些不能配置的配置信息。
- 内置大量的基础类型，如 binary、bits、boolean 等。
- 派生类型，自定义去定义如 binary 等类型。
- 可重用组，引用通过 grouping 陈述定义的组，用于解耦和封装。
- 支持 choices，类似于枚举。
- 使用
augment对 model 进行约束。 - 提供 RPC 调用。
- 提供通知定义。
更多功能，可以参考 YANG - RFC 文档。
PYANG - 更好的浏览 YANG Model
在了解 YANG 语言提供的强大功能后，一般在项目中，会使用由 Python 开发的 Pyang 工具来浏览 YANG 模型。
简单提一下安装方法，目前 Pyang 支持 Python2 和 Python3。
可以通过 docker 打包 Python 镜像后，作为运行环境：
perl
[root@localhost pyang-env]# ls
Dockerfile requirements.txt yang_modules
[root@localhost pyang-env]# cat Dockerfile
FROM python:3.8.5
ENV MY_PROXY_URL="http://xxx:80"
ENV HTTP_PROXY=$MY_PROXY_URL \
HTTPS_PROXY=$MY_PROXY_URL \
FTP_PROXY=$MY_PROXY_URL \
http_proxy=$MY_PROXY_URL \
https_proxy=$MY_PROXY_URL \
ftp_proxy=$MY_PROXY_URL
WORKDIR /src
COPY ./requirements.txt /
RUN pip install --no-cache-dir pyang
ENV MY_PROXY_URL=
ENV HTTP_PROXY=$MY_PROXY_URL \
HTTPS_PROXY=$MY_PROXY_URL \
FTP_PROXY=$MY_PROXY_URL \
http_proxy=$MY_PROXY_URL \
https_proxy=$MY_PROXY_URL \
ftp_proxy=$MY_PROXY_URL使用 docker run -v /home/xx/pyang-env/yang_modules:/src -it --name pyang-env pyang-image /bin/bash 启动运行环境。
接着去 YANG 的 Github
中，下载由 IETF 或各个厂商开发后的 YANG Module。这里以 IOS-XE 版本为 633 的 YANG Module 为例。
可以看到有很多类似的 YANG 文件：
这时就可以通过 Pyang 工具，来浏览内容：
sql
root@a8af90280cf1:/src/633# pyang -f tree ietf-interfaces.yang
module: ietf-interfaces
+--rw interfaces
| +--rw interface* [name]
| +--rw name string
| +--rw description? string
| +--rw type identityref
| +--rw enabled? boolean
| +--rw link-up-down-trap-enable? enumeration {if-mib}?
+--ro interfaces-state
+--ro interface* [name]
+--ro name string
+--ro type identityref
+--ro admin-status enumeration {if-mib}?
+--ro oper-status enumeration
+--ro last-change? yang:date-and-time
+--ro if-index int32 {if-mib}?
+--ro phys-address? yang:phys-address
+--ro higher-layer-if* interface-state-ref
+--ro lower-layer-if* interface-state-ref
+--ro speed? yang:gauge64
+--ro statistics
+--ro discontinuity-time yang:date-and-time
+--ro in-octets? yang:counter64
+--ro in-unicast-pkts? yang:counter64
+--ro in-broadcast-pkts? yang:counter64
+--ro in-multicast-pkts? yang:counter64
+--ro in-discards? yang:counter32
+--ro in-errors? yang:counter32
+--ro in-unknown-protos? yang:counter32
+--ro out-octets? yang:counter64
+--ro out-unicast-pkts? yang:counter64
+--ro out-broadcast-pkts? yang:counter64
+--ro out-multicast-pkts? yang:counter64
+--ro out-discards? yang:counter32
+--ro out-errors? yang:counter32还可以转换成 js 浏览：
mipsasm
pyang -f jstree ietf-interfaces.yang >> ietf-interfaces.html
更多命令可以查看帮助文档。
这时，对于网络工程师来说，可以将其从学习各厂商不同的配置命令转化到学习 Yang Module 中，更加聚焦功能，而不用再花费时间去学习相同的功能不同的命令。
YANG-Suite 介绍
YANG-Explorer 是一个用于浏览 YANG Model 的 WEB 服务，并提供生成 NETCONF RPC payload 等实用的功能。但由于其使用 Flash 编写，而在 2020 年 12 月后，Flash 已经被禁用，导致该工具无法使用。有兴趣的同学，可以安装老版本带 flash 的浏览器测试学习。
安装可以采用 docker：
bash
docker pull robertcsapo/yang-explorer
docker run -it --rm -p 8088:8088 robertcsapo/yang-explorer最新 CISCO 开源了一个产品为 YANG-Suite，基于 YANG-Explorer 拓展了许多功能，并可以使用 docker-compose 启动，兼容性更好，预计未来会主流接受。

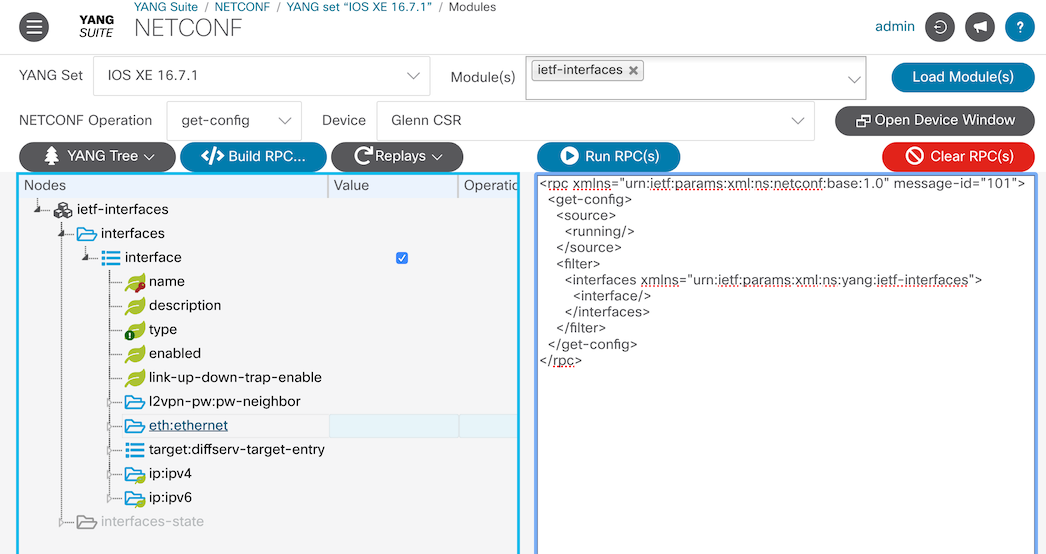

例如下面使用其生成 NETCONF RPC Payload：
### YANG 与 NETCONF
YANG 在早期是专为 NETCONF 而开发的一种语言，后来才被普及到各个协议中。关于 NETCONF 的介绍，可以参考相关资料。
下面主要涉及具体的操作，使用的设备是 ASR9000（IOS-XR 6.3.3）版本。
由于 NETCONF 本身采用 C/S 架构，需要在设备端打开：
```undefined
netconf agent ssh
```
在客户端方面，可以使用 `ssh` 进行测试：
NETCONF 会首先使用 Hello 建立链接，报告所拥有的能力。
````xml
[root@localhost ~]# ssh cisco@ip -p 830 -s netconf
Password:
