随着物联网（IoT）技术的普及，智能设备的远程管理和固件更新成为提升用户体验和系统安全性的关键环节。小智AI作为一款基于ESP32开发板的嵌入式语音助手，其OTA（Over-the-Air）升级功能为用户提供了便捷、可靠的固件更新方式。本文将从设计原理、代码实现、异常处理以及实际应用场景等多个维度，深入解析小智AI嵌入式终端的OTA升级功能。

一、OTA升级的意义与挑战

[1.1 OTA升级的重要性](#1.1 OTA升级的重要性)

二、OTA升级功能的设计与架构

[2.1 系统架构概述](#2.1 系统架构概述)

[2.2 关键设计原则](#2.2 关键设计原则)

三、OTA升级功能的核心实现

[3.1 版本检查](#3.1 版本检查)

[3.1.1 功能描述](#3.1.1 功能描述)

[3.1.2 代码解析](#3.1.2 代码解析)

[3.2 固件下载与安装](#3.2 固件下载与安装)

[3.2.1 功能描述](#3.2.1 功能描述)

[3.2.2 代码解析](#3.2.2 代码解析)

[3.3 用户界面反馈](#3.3 用户界面反馈)

四、异常处理与可靠性保障

[4.1 断电保护](#4.1 断电保护)

[4.2 网络中断处理](#4.2 网络中断处理)

[4.3 日志记录](#4.3 日志记录)

五、实际应用场景

[5.1 多语言支持](#5.1 多语言支持)

[5.2 功能扩展](#5.2 功能扩展)

六、总结

一、OTA升级的意义与挑战

1.1 OTA升级的重要性

在嵌入式设备生命周期中，OTA升级扮演着至关重要的角色：

安全性：通过及时修复已知漏洞，降低设备被攻击的风险。
功能性：新增或优化功能模块，满足用户不断变化的需求。
维护成本：无需召回硬件即可完成固件更新，大幅降低运维成本。

然而，OTA升级也面临诸多挑战：

资源限制：嵌入式设备通常运行在资源受限的环境中，如何高效利用有限的存储和计算资源是关键。
可靠性：升级过程中可能因断电、网络中断等意外情况导致设备变砖，因此需要设计完善的保护机制。
用户体验：升级过程应尽量透明化，避免对用户的正常使用造成干扰。

小智AI的OTA升级功能正是针对这些挑战而设计，力求在性能、可靠性和用户体验之间取得平衡。

二、OTA升级功能的设计与架构

2.1 系统架构概述

小智AI的OTA升级功能采用分层架构设计，主要包括以下模块：

应用层：负责触发OTA升级流程，并提供用户界面反馈。
业务逻辑层 ：由Ota类实现，负责版本检查、固件下载、分区写入等核心逻辑。
通信层：通过HTTP协议与服务器交互，获取固件文件。
底层驱动：基于ESP-IDF框架提供的OTA API，完成固件分区管理、数据写入等操作。

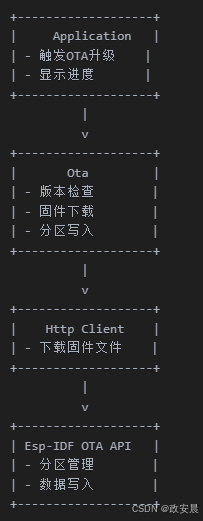

以下是系统架构图：

2.2 关键设计原则

在设计OTA升级功能时，小智AI遵循了以下原则：

模块化：各模块职责清晰，便于扩展和维护。
健壮性：引入多重校验机制，确保升级过程的安全性。
用户体验优先：通过实时反馈和自动恢复机制，减少对用户的干扰。

三、OTA升级功能的核心实现

3.1 版本检查

3.1.1 功能描述

在执行OTA升级之前，设备需要先向服务器发送请求，获取最新版本信息，并与当前版本进行比较。如果发现新版本，则触发升级流程。

3.1.2 代码解析

以下是版本检查的核心代码片段：

cpp 复制代码

bool Ota::CheckVersion() {
    // 发送HTTP请求到服务器，获取最新版本信息
    auto response = http->Get(check_version_url_, headers_);
    if (!response) {
        ESP_LOGE(TAG, "Failed to fetch version info");
        return false;
    }

    // 解析JSON响应
    cJSON* json = cJSON_Parse(response.c_str());
    if (!json) {
        ESP_LOGE(TAG, "Invalid JSON response");
        return false;
    }

    // 提取版本号
    cJSON* version_node = cJSON_GetObjectItemCaseSensitive(json, "version");
    if (!cJSON_IsString(version_node)) {
        ESP_LOGE(TAG, "Missing or invalid version field");
        cJSON_Delete(json);
        return false;
    }
    firmware_version_ = version_node->valuestring;

    // 比较版本号
    has_new_version_ = IsNewVersionAvailable(current_version_, firmware_version_);
    cJSON_Delete(json);

    return has_new_version_;
}

代码解析：

HTTP请求 ：通过http->Get方法向服务器发送GET请求，获取最新版本信息。
JSON解析 ：使用cJSON库解析服务器返回的JSON数据，提取version字段。
版本比较 ：调用IsNewVersionAvailable函数比较当前版本和目标版本，判断是否需要升级。

优化点：

使用esp_http_client替代自定义HTTP客户端，进一步提升性能和稳定性。
引入缓存机制，避免频繁请求服务器。

3.2 固件下载与安装

3.2.1 功能描述

一旦确认有新版本固件，设备将开始下载并安装。整个过程包括以下几个步骤：

初始化OTA分区。
分块下载固件文件并写入分区。
校验固件完整性。
设置启动分区并重启设备。

3.2.2 代码解析

以下是固件下载与安装的核心代码片段：

cpp 复制代码

void Ota::Upgrade(const std::string& firmware_url) {
    esp_err_t err = ESP_OK;
    const esp_partition_t* update_partition = esp_ota_get_next_update_partition(NULL);

    // 开始OTA
    esp_ota_handle_t update_handle;
    if (esp_ota_begin(update_partition, OTA_WITH_SEQUENTIAL_WRITES, &update_handle) != ESP_OK) {
        ESP_LOGE(TAG, "Failed to begin OTA");
        return;
    }

    // 创建HTTP客户端并下载固件
    auto http = new HttpClient(firmware_url);
    uint8_t buffer[1024];
    while (true) {
        size_t ret = http->Read(buffer, sizeof(buffer));
        if (ret == 0) break;

        // 写入OTA分区
        err = esp_ota_write(update_handle, buffer, ret);
        if (err != ESP_OK) {
            ESP_LOGE(TAG, "Failed to write OTA data: %s", esp_err_to_name(err));
            esp_ota_abort(update_handle);
            delete http;
            return;
        }
    }
    delete http;

    // 结束OTA
    err = esp_ota_end(update_handle);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "Failed to end OTA: %s", esp_err_to_name(err));
        return;
    }

    // 校验固件完整性
    if (esp_image_verify(ESP_IMAGE_VERIFY, update_partition, NULL) != ESP_OK) {
        ESP_LOGE(TAG, "Image validation failed");
        return;
    }

    // 设置启动分区
    err = esp_ota_set_boot_partition(update_partition);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "Failed to set boot partition: %s", esp_err_to_name(err));
        return;
    }

    ESP_LOGI(TAG, "Firmware upgrade successful, rebooting in 3 seconds...");
    vTaskDelay(pdMS_TO_TICKS(3000));
    esp_restart();
}

代码解析：

初始化OTA分区 ：通过esp_ota_get_next_update_partition获取下一个可用的OTA分区，并调用esp_ota_begin初始化升级过程。
分块下载与写入 ：使用HTTP客户端分块下载固件文件，并通过esp_ota_write将数据写入OTA分区。
校验与设置启动分区 ：在升级完成后，调用esp_image_verify校验固件完整性，并通过esp_ota_set_boot_partition设置启动分区。
重启设备 ：调用esp_restart重启设备，加载新版本固件。

优化点：

引入断点续传机制，支持在网络中断后继续下载。
增加日志记录功能，便于排查问题。

3.3 用户界面反馈

为了提升用户体验，小智AI在升级过程中会实时显示进度条和速度信息。以下是相关代码片段：

cpp 复制代码

display->SetIcon(FONT_AWESOME_DOWNLOAD);
std::string message = std::string(Lang::Strings::NEW_VERSION) + ota_.GetFirmwareVersion();
display->SetChatMessage("system", message.c_str());

ota_.StartUpgrade([display](int progress, size_t speed) {
    char buffer[64];
    snprintf(buffer, sizeof(buffer), "%d%% %zuKB/s", progress, speed / 1024);
    display->SetChatMessage("system", buffer);
});

代码解析：

图标显示 ：通过SetIcon方法显示下载图标。
进度更新：在回调函数中实时更新进度条和速度信息。
多语言支持 ：通过Lang::Strings动态加载本地化字符串。

四、异常处理与可靠性保障

4.1 断电保护

在升级过程中，如果设备意外断电，可能导致固件损坏。为此，小智AI采用了以下措施：

双分区设计：ESP32支持双分区机制，即使升级失败，设备仍可回滚到旧版本。
校验机制 ：在升级完成后，调用esp_image_verify校验固件完整性，确保升级成功。

4.2 网络中断处理

在网络不稳定的情况下，升级可能会中断。为此，小智AI引入了断点续传机制，支持在网络恢复后继续下载。

4.3 日志记录

为了便于排查问题，小智AI在升级过程中记录详细日志，包括错误码、时间戳等信息。

五、实际应用场景

5.1 多语言支持

通过OTA升级，小智AI可以推送新的语言包，满足不同地区用户的需求。例如：

推送中文、英文、日文等多语言支持包。
根据用户的地区偏好，自动切换语言。

5.2 功能扩展

OTA升级还支持推送新的功能模块，例如：

新增语音指令支持。
优化音频处理算法。

六、总结

小智AI的OTA升级功能以其高效、可靠的设计，为用户提供了便捷的固件更新方式。通过合理的架构设计和细致的代码实现，该功能不仅满足了设备的基本维护需求，还为用户带来了更优质的体验。小智AI的OTA升级功能将在更多乐鑫芯片的应用领域发挥重要作用。

希望本文对您理解小智AI的OTA升级功能有所帮助！如果您有任何疑问或建议，欢迎留言交流。
