A Machine-Learning-Guided Framework for Fault-Tolerant DNNs DATE 2024
研究动机
深度神经网络（DNN）虽然对某些扰动具有天然的容错性，但在面对硬件故障 （如软错误、老化、环境干扰等）时，仍会出现输出错误。而常见的容错手段如**三模冗余（TMR）或错误更正码（ECC）**成本过高，特别是在面对大型神经网络时。因此，该研究旨在：
-
识别 DNN 中对故障更敏感的关键参数；
-
在保障准确性的同时，以更低成本进行选择性加固。
提出的方法框架
Step I：统计性 Fault Injection（FI）
-
对 DNN 各层的权重进行随机比特翻转注入；
-
用少量注入实现高置信度的关键性评估；
-
作为后续机器学习训练的样本来源。
Step II：关键性预测（ML-based Criticality Prediction）
-
使用**随机森林（RF）与均衡随机森林（BRF）**等分类模型；
-
输入特征包括比特位位置、符号、所在层等；
-
预测未注入部分的参数或比特是否"关键"；
-
用户可根据所能容忍的准确率下降（如0.5%~10%）定义"关键"的标准。
Step III：选择性加固（Selective Hardening）
-
仅对预测为"关键"的参数使用 Hamming ECC；
-
非关键部分不做保护，以此减少内存与硬件开销；
-
引入一个"关键性签名表"记录每个参数是否需要保护，并对其自身进行加固防止篡改。
所提方法的整体框架
论文提出的机器学习引导容错框架分为三个步骤：
Step I：统计性故障注入（Statistical Fault Injection, FI）
-
目的：通过模拟比特翻转来评估神经网络权重的脆弱性；
-
策略：不是进行全面注入，而是只对部分参数位注入，通过统计手段（控制置信区间与误差范围）来评估；
-
实验设置：
-
故障类型：单粒子翻转（SEU，非破坏性软错误）；
-
目标：LeNet-5 与 ResNet-18 的权重参数；
-
注入次数：LeNet-5 共注入约 29 万次 ，ResNet-18 共注入 210 万次；
-
容忍误差：99%置信度，误差 <1%。
-

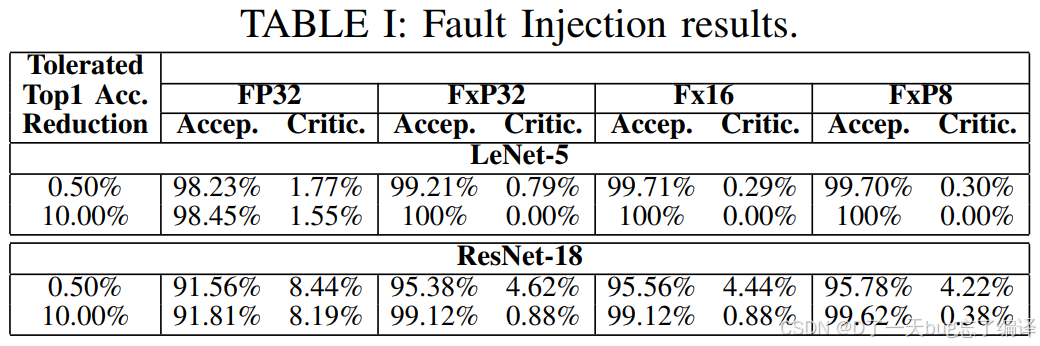

【Table I 】Fault Injection Results
该表展示了注入后的参数按"容忍精度下降"所划分的"可接受"（Acceptable）和"关键"（Critical）比例：
| 模型/编码 | FP32 精度下降0.5% | FxP32 精度下降0.5% | FxP16 精度下降0.5% | FxP8 精度下降0.5% |
|---|---|---|---|---|
| LeNet-5 | 1.77% 的位是关键 | 0.79% | 0.29% | 0.30% |
| ResNet-18 | 8.44% 的位是关键 | 4.62% | 4.44% | 4.22% |
📌 结论：
-
固定点格式（FxP）的容错能力 远优于浮点格式（FP32）；
-
容错能力提升的原因是：FxP 的数值范围更窄，因此位翻转不容易产生"异常值"；
-
容忍精度下降越多，关键位所占比例越少。
Step II：机器学习预测参数关键性（ML-based Prediction）
-
训练数据：来自 Step I 中的 FI 结果；
-
目标：预测所有参数（包括未注入的）中哪些是"关键的"；
-
输入特征：
-
被注入的位在权重中的位置；
-
位的符号（正负）；
-
所属网络层；
-
受影响的输出特征图与滤波器通道；
-
-
使用模型：
-
随机森林（Random Forest, RF）
-
平衡随机森林（Balanced RF, BRF），应对类别不平衡问题；
-
-
评估方式：10折交叉验证，训练集/测试集比例为70%/30%；
-
输出指标：
-
ROC AUC：越接近1表示分类越准确；
-
四类预测情况：TP、FP、FN、TN。
-

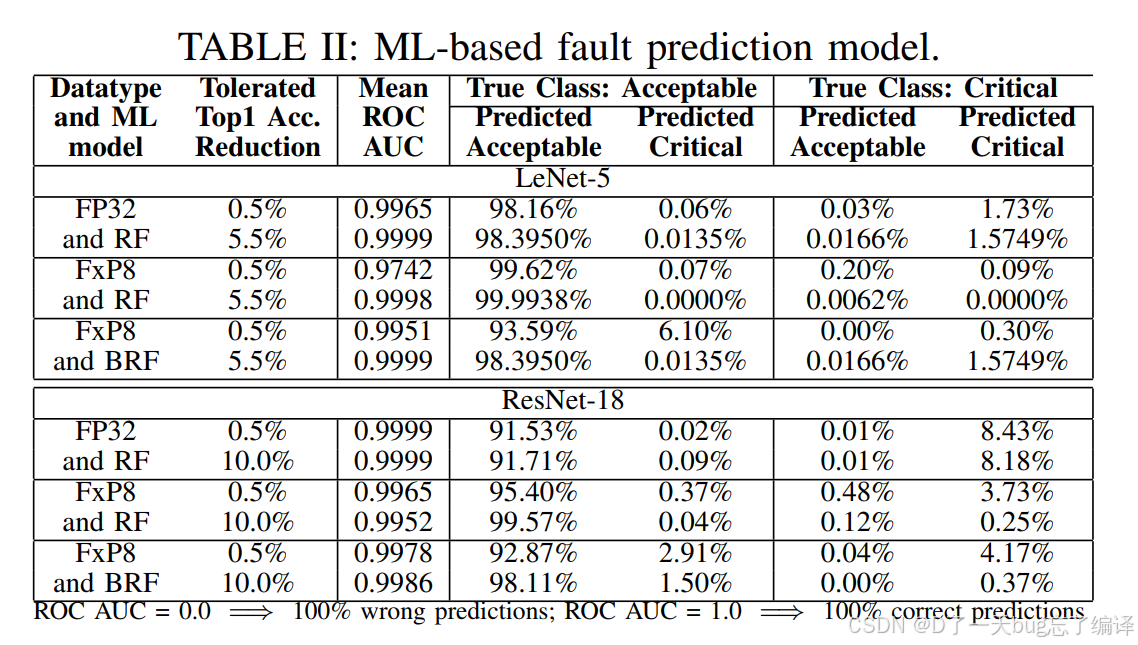

【Table II 】ML-based Fault Prediction Model
以 LeNet-5 / FP32 / 容忍精度下降0.5% 为例：
| 真正关键 | 预测正确 (TP) = 1.73% | 被误判为可接受 (FN) = 0.03% | | 真正可接受 | 预测正确 (TN) = 98.16% | 被误判为关键 (FP) = 0.06% |
结论：
-
ROC AUC 均 > 0.99，说明整体预测非常准确；
-
RF 对类别不平衡敏感，会高估"可接受"；
-
BRF 减少了误判为"可接受"的关键位，但也会误把一些"可接受"当作"关键"保护，增加了额外成本（但不影响功能，仅增加硬件资源消耗）；
-
用户可在鲁棒性与代价之间权衡选择。
Step III：选择性加固（Selective Hardening）
-
原则：只对预测为关键的参数加 ECC；
-
ECC 类型：Hamming ECC（单比特纠错）；
-
存储设计：
-
引入"关键性签名表"：每个参数是否需要加固，用一个比特记录；
-
该签名表也用 ECC 加固，以防自身出错。
-

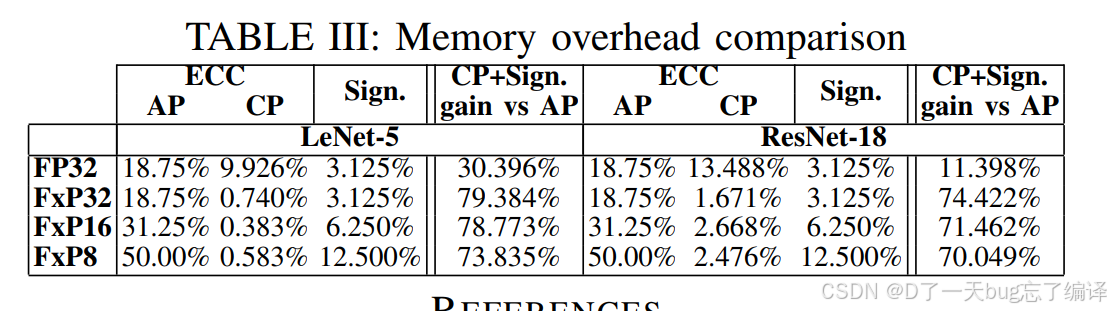

【Table III 】Memory Overhead Comparison
| 编码 | 全保护（AP） | 仅保护关键参数（CP） | 签名区（Sign.） | 节省开销（Gain） |
|---|---|---|---|---|
| LeNet-5 FP32 | 18.75% | 9.926% | 3.125% | 节省约 30.4% |
| LeNet-5 FxP32 | 18.75% | 0.740% | 3.125% | 节省约 79.4% |
| ResNet-18 FxP8 | 50.00% | 2.476% | 12.5% | 节省约 70.0% |
结论：
-
选择性加固策略在 固定点格式中尤为有效，节省内存开销显著；
-
即使考虑"签名表"的存储成本，整体依旧有极大压缩优势。
