AOSP Android14 Launcher3——底部任务栏Taskbar详解

前言：Launcher3中底部Taskbar和Navbar，或者说中文里面的术语导航栏，这几个词是很容易让人混淆的地方。本文要介绍的是Taskbar。从字面上意思来看，Taskbar就是任务栏，任务栏是Launcher3中一个重要的组件，尤其是在大屏平板设备上。

Taskbar的UI 形态

Taskbar在Launcher3中到底是指哪部分？

直接上图：

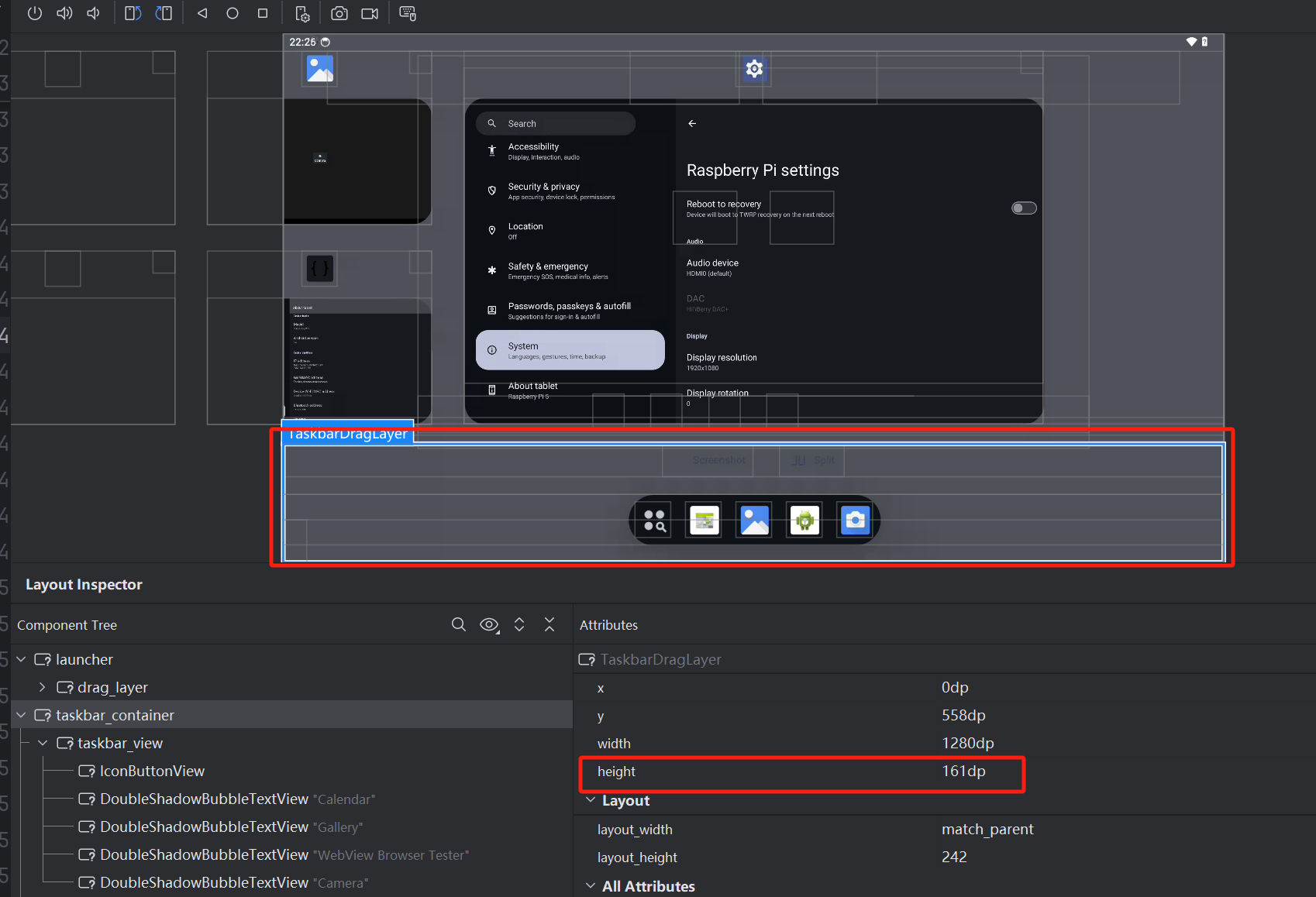

在屏幕底部显示的带有应用图标的部分就是Taskbar中的一部分，从上面LayoutInspector中可以看到，底部高度为161dp的View就是Taskbar。

在Launcher中，Taskbar的视图类是TaskbarDragLayer。

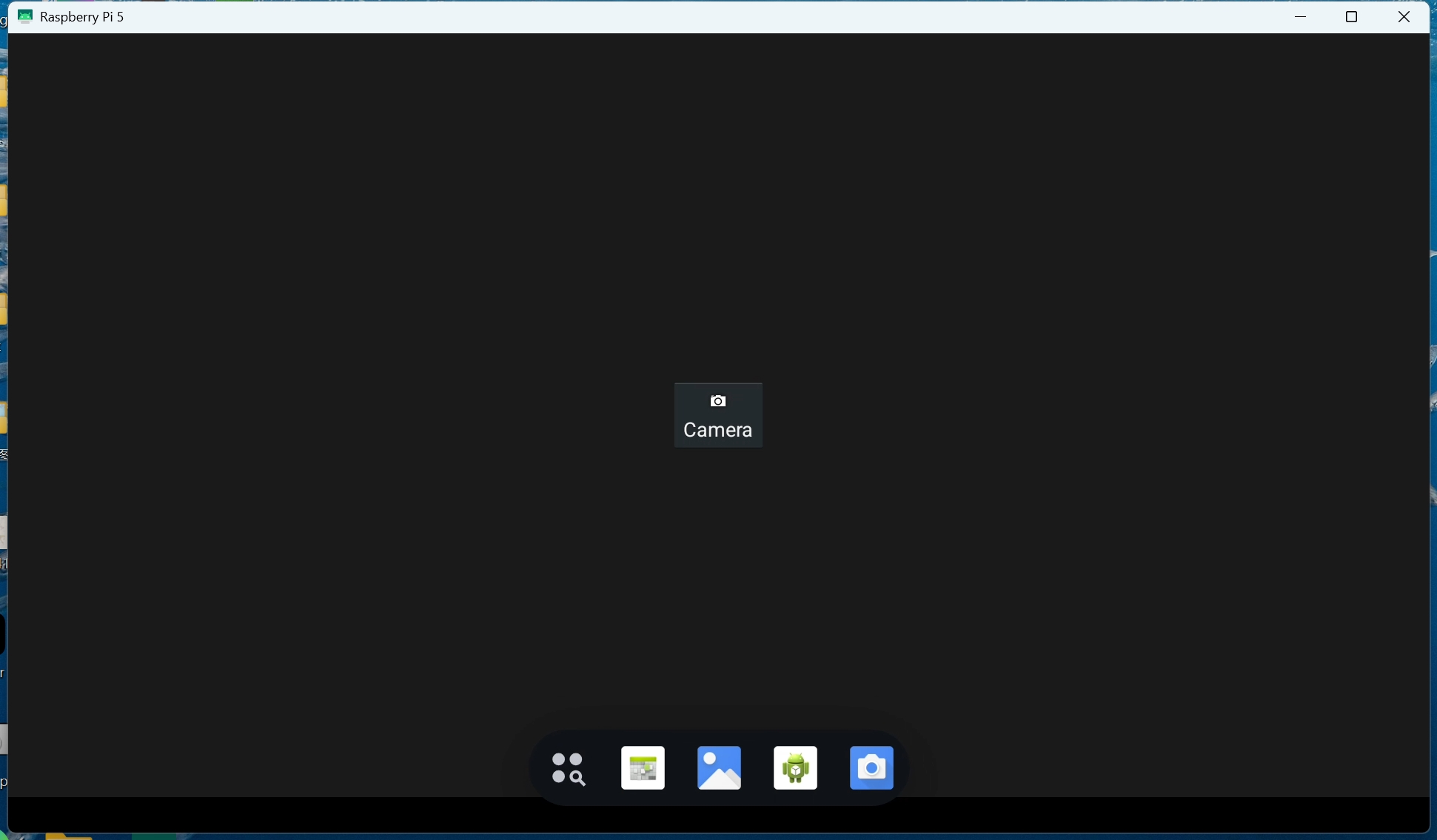

Taskbar有两种状态，一种是上图中完全展开的形态，有个术语叫UnStash状态，还有一种是只有底部一个bar条的形态，这种叫Stash状态。

Taskbar的显示逻辑与流程

核心目标:

Taskbar 旨在为大屏幕设备（平板电脑、折叠屏）提供类似桌面操作系统的体验，在应用运行时提供一个常驻或可按需访问的应用启动器和导航栏。

关键组件和控制器:

TaskbarManager.java: 这是 Taskbar 的全局管理器。
- 职责: 决定是否应该在当前设备和配置下启用 Taskbar。监听设备状态变化（如屏幕旋转、折叠状态、导航模式切换）来判断是否需要创建或销毁 Taskbar UI。
- 流程: 当 TaskbarManager 确定需要 Taskbar 时（通常在 LauncherActivity 或类似上下文启动时），它会创建 TaskbarActivityContext。
TaskbarActivityContext.java: Taskbar 的上下文环境。
- 职责: 这是 Taskbar UI 实际运行的 Context。它负责创建 Taskbar 的主视图（TaskbarView）和 DragLayer (TaskbarDragLayer)，并初始化所有的 Taskbar 控制器 (TaskbarControllers)。它还处理与 Launcher Activity 的生命周期绑定、资源获取、权限检查等。
- 流程:
  - 在 onCreate() 中，它会加载 Taskbar 布局 (R.layout.taskbar)。
  - 创建 TaskbarControllers 实例，该实例会聚合所有其他的子控制器。
  - 调用 TaskbarControllers.init() 来初始化所有子控制器，并建立它们之间的引用。
TaskbarControllers.java: 控制器聚合器。
- 职责: 持有所有其他 Taskbar 子控制器的引用，方便它们之间相互访问和协调。提供一个统一的初始化 (init) 和销毁 (onDestroy) 入口。
- 流程: 在 init() 中，它会按顺序创建并初始化各个子控制器，如 TaskbarViewController、TaskbarStashController、NavbarButtonsViewController 等。
TaskbarView.java: 核心 UI 视图。
- 职责: 继承自 ViewGroup，是容纳 Taskbar 上所有图标（应用、文件夹、预测应用）的容器。它处理图标的布局、添加、移除和更新。
- 显示: 由 TaskbarActivityContext 创建并添加到其 TaskbarDragLayer 中。
TaskbarViewController.java: TaskbarView 的控制器。
- 职责: 管理 TaskbarView 的内容和视觉状态。
  - 从数据模型（通过 TaskbarModelCallbacks）获取应用列表并绑定到 TaskbarView 上。
  - 处理图标的点击、长按（弹出菜单，通过 TaskbarPopupController）。
  - 控制图标的 Alpha、Scale、TranslationY 等属性，用于配合 TaskbarStashController 实现收起/展开动画。
- 流程: 在 TaskbarControllers.init() 中被初始化，并获取对 TaskbarView 的引用。监听数据模型变化来更新 UI。
TaskbarStashController.java: 收起/展开逻辑的核心控制器。
- 职责: 这是控制 Taskbar 是否应该显示为完整条、收起成一个细条 (Handle) 或完全隐藏的决策中心和动画协调者。
- 原理 (State Flags): 维护一个整数状态 mState，通过位标志 (FLAG_*) 来记录各种影响 Taskbar 可见性的条件，例如：
  - FLAG_IN_APP: 是否在第三方应用中。
  - FLAG_STASHED_IN_APP_SYSUI: 系统 UI（如通知面板）是否要求收起。
  - FLAG_STASHED_IN_APP_IME: 输入法是否显示。
  - FLAG_IN_STASHED_LAUNCHER_STATE: 当前 Launcher 状态是否要求收起 (如 AllApps)。
  - FLAG_STASHED_IN_APP_AUTO: 是否是瞬态 Taskbar (Transient) 且当前处于自动隐藏状态。
  - FLAG_STASHED_DEVICE_LOCKED: 设备是否锁定。
  - ... 等等。
- 决策 (mIsStashedPredicate): 通过一个 IntPredicate (一个函数式接口，输入 int 返回 boolean) 来判断当前 mState 的组合是否意味着 Taskbar 应该处于收起状态 (mIsStashed)。
- 状态应用 (applyState, createApplyStateAnimator): 当外部事件（如 Launcher 状态改变、系统 UI 状态改变、用户交互等）调用 updateStateForFlag() 更新了 mState 后，会调用 applyState()。applyState() 会比较新的预期收起状态 (mIsStashedPredicate.test(newState)) 和当前的视觉状态 (mIsStashed)。
  - 如果状态不一致，则调用 createAnimToIsStashed() 创建一个 AnimatorSet 来驱动 Taskbar UI 元素的动画（背景、图标、Handle 的 Alpha、Scale、Translation）。
  - 动画会平滑地过渡到新的收起/展开状态。
- 动画类型 (@StashAnimation): 支持多种不同的收起/展开动画效果（TRANSITION_DEFAULT, TRANSITION_HOME_TO_APP, TRANSITION_HANDLE_FADE 等），根据触发场景选择不同的动画插值器和时序。
- 瞬态 Taskbar (Transient): 对瞬态 Taskbar 有特殊处理逻辑，包括自动隐藏计时器 (mTimeoutAlarm) 和通过 updateAndAnimateTransientTaskbar() 进行显式控制。
StashedHandleViewController.java & StashedHandleView.java: 收起状态 Handle 的控制器和视图。
- 职责: 当 TaskbarStashController 决定收起 Taskbar 时，StashedHandleViewController 负责显示和管理 StashedHandleView（那个白色细条）。它控制 Handle 的 Alpha 和 Scale，实现显示/隐藏以及 Hint 动画（轻微放大提示可以展开）。
TaskbarLauncherStateController.java: Launcher 状态转换器。
- 职责: 监听 Launcher 的状态变化（StateManager.addStateListener），并将 Launcher 状态（如 NORMAL, OVERVIEW, ALL_APPS）转换为 TaskbarStashController 能理解的状态标志 (FLAG_IN_STASHED_LAUNCHER_STATE, FLAG_IN_APP, FLAG_IN_OVERVIEW)。
- 流程: 当 Launcher 状态切换时，它会调用 TaskbarStashController.updateStateForFlag() 来更新相应的标志，然后触发 TaskbarStashController.applyState() 来应用变化。
TaskbarInsetsController.kt: 窗口 Insets 控制器。
- 职责: 根据 Taskbar 的收起/展开状态和类型（持久/瞬态），计算应该向应用报告的窗口 Insets（底部导航栏区域）。
- 原理: 当 Taskbar 展开时，报告完整的高度；当收起时，通常报告 mStashedHeight（Handle 的高度），或者在某些特定情况（如持久 Taskbar + IME）下报告 0。它确保应用的内容能够正确地避让 Taskbar。
TaskbarStashViaTouchController.kt: 触摸交互控制器。
- 职责: 处理用户直接在 Stashed Handle 或 Taskbar 背景区域的触摸事件，用于触发/取消瞬态 Taskbar 的自动隐藏计时器，或者启动 Hint 动画。
其他控制器:
- NavbarButtonsViewController.java: 管理导航按钮（Back, Home, Recents）的显示、布局和点击事件。
- TaskbarDragLayerController.java: 管理 Taskbar 的背景、圆角和 Y 轴偏移。
- TaskbarDragController.java: 处理 Taskbar 内部或涉及 Taskbar 的拖放操作。
- TaskbarKeyguardController.java: 处理锁屏状态对 Taskbar 的影响。
- TaskbarPinningController.kt: 处理用户固定/取消固定持久 Taskbar 的设置。
- TaskbarAutohideSuspendController.java: 管理自动隐藏功能的暂停状态。
- ... 等等。

加载与显示流程总结:

启动: LauncherActivity (或其他宿主) 启动。
TaskbarManager 决策: TaskbarManager 判断当前设备配置是否需要 Taskbar。
创建 Context: 如果需要，TaskbarManager 创建 TaskbarActivityContext。
Context 初始化: TaskbarActivityContext 加载布局，创建 TaskbarDragLayer 和 TaskbarView。
控制器聚合: TaskbarActivityContext 创建 TaskbarControllers。
子控制器初始化: TaskbarControllers.init() 逐个创建并初始化所有子控制器 (TaskbarViewController, TaskbarStashController, NavbarButtonsViewController 等)，并建立它们之间的引用。
初始状态设定:
- TaskbarStashController 根据初始条件（是否 Setup、是否 Phone Mode、是否瞬态、持久化设置等）设置初始的 mState 标志。
- TaskbarLauncherStateController 获取当前的 Launcher 状态，并更新 TaskbarStashController 的相应标志。
首次应用状态: TaskbarStashController.applyState(0) 被调用，根据初始的 mState 计算出 Taskbar 应该是收起还是展开，并立即设置 UI 到对应的视觉状态（没有动画）。
Insets 更新: TaskbarInsetsController 根据初始状态计算并向系统报告窗口 Insets。
数据绑定: TaskbarViewController 开始从模型加载数据并绑定到 TaskbarView 上显示图标。
事件监听与状态更新:
- TaskbarLauncherStateController 监听 Launcher 状态变化。
- TaskbarStashController 监听系统 UI 状态变化 (updateStateForSysuiFlags)。
- TaskbarKeyguardController 监听锁屏状态。
- TaskbarPinningController 监听用户 pinning 设置。
- TaskbarStashViaTouchController 监听触摸事件。
- 当任何影响可见性的状态发生变化时，对应的控制器会调用 TaskbarStashController.updateStateForFlag()。
动画应用: TaskbarStashController.applyState() 被调用，如果计算出的收起/展开状态与当前视觉状态不同，则创建并启动动画 (mAnimator) 来平滑过渡。
持续运行: Taskbar 进入运行状态，响应用户交互（点击、长按、拖拽）、系统事件和状态变化，并由 TaskbarStashController 动态调整其可见性。

核心原理:

Taskbar 的核心原理是基于状态的可见性控制 和动画协调。

状态驱动: TaskbarStashController 通过维护一组状态标志 (mState) 来集中管理所有影响 Taskbar 是否应该收起的因素。
解耦: 每个子控制器负责监听和更新自己相关的状态标志，将具体逻辑与最终的可见性决策解耦。
集中决策: TaskbarStashController 根据所有标志的组合，使用 mIsStashedPredicate 做出最终的收起/展开决策。
动画协调: TaskbarStashController 负责创建和管理收起/展开的 AnimatorSet，该动画集会同时驱动 Taskbar 背景、图标和 Handle 等多个 UI 元素的属性变化，实现协调一致的视觉过渡。
Insets 同步: TaskbarInsetsController 确保窗口 Insets 与 Taskbar 的状态（以及动画预期）保持一致，让应用能够正确布局。

这种设计使得 Taskbar 能够灵活地响应各种复杂的系统和用户状态变化，同时保持 UI 的流畅性和一致性。
