计算机视觉7——齐次坐标与相机内外参

一、透视投影

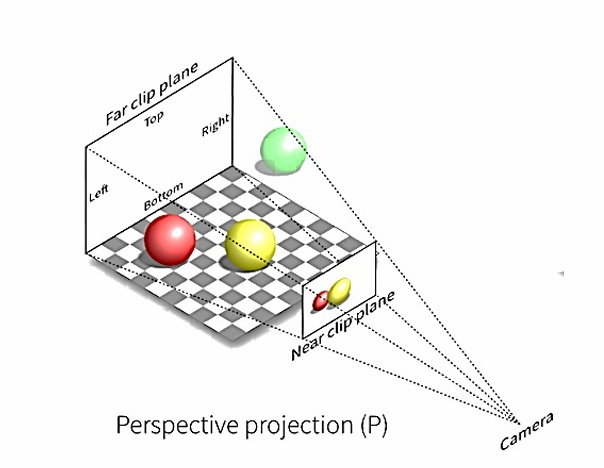

透视投影（Perspective Projection）是计算机视觉和图形学中描述三维物体在二维平面成像的基础模型，其核心思想是模拟人类视觉系统的成像原理------中心投影。具体而言，三维空间中的点通过一个固定的投影中心（相机光心）投射到成像平面上，形成近大远小的视觉效果。

（一）透视投影的性质

1.中心投影特性

透视投影的所有投影线（从物体点到投影中心的连线）交汇于一点，即投影中心 O c O_c Oc（在相机模型中对应光心）。设成像平面为 Z = f Z = f Z=f（焦距为 f f f），投影中心位于原点 ( 0 , 0 , 0 ) (0,0,0) (0,0,0)，则三维点 P ( X , Y , Z ) P(X,Y,Z) P(X,Y,Z) 在成像平面的投影点 p ( x , y ) p(x,y) p(x,y) 满足：
x = f X Z , y = f Y Z x = f \frac{X}{Z}, \quad y = f \frac{Y}{Z} x=fZX,y=fZY

其中 Z Z Z 是点 P P P 到投影中心的深度值，决定了投影的缩放比例。

2.非线性比例变换

透视投影对不同深度的物体产生非线性缩放：深度 Z Z Z 越大（物体越远），投影后的尺寸越小。例如，两个相同大小的物体，距离相机更远的那个在图像中显得更小，这符合人类视觉的近大远小直觉。

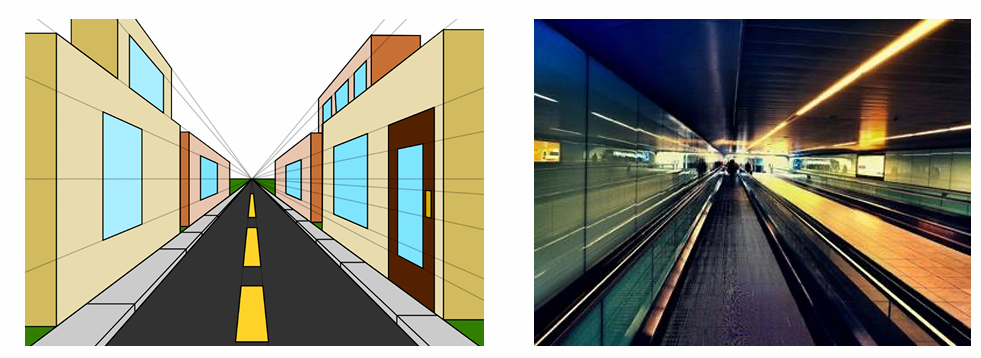

3.平行线汇聚于消逝点

三维空间中平行于某一方向的直线，在透视投影下会汇聚于图像平面上的一个点，称为消逝点（Vanishing Point）。例如，铁轨在远处汇聚于地平线的一点，这是透视投影最典型的视觉特征。

4.保直线性

三维空间中的直线经过透视投影后仍为直线，但曲线可能变为曲线（如圆可能投影为椭圆）。

5.有限视野与透视缩短

透视投影的视野范围由成像平面的大小和焦距决定，超出视野的物体不会被投影。此外，与成像平面不垂直的物体（如倾斜的长方体）会发生"透视缩短"，即物体在深度方向的尺寸在图像中被压缩。

（二）消逝点的概念

1. 消逝点的定义

消逝点是三维空间中一组平行直线在透视投影下的汇聚点。数学上，设三维空间中平行直线的方向向量为 d = ( d x , d y , d z ) \mathbf{d} = (d_x, d_y, d_z) d=(dx,dy,dz)，则其对应的消逝点是该方向向量在投影平面上的"无穷远点"的投影。

2. 消逝点的计算

假设相机光心在原点，成像平面为 Z = f Z = f Z=f，平行直线的方向向量为 d = ( d x , d y , d z ) \mathbf{d} = (d_x, d_y, d_z) d=(dx,dy,dz)。由于直线平行，其参数方程可表示为 P ( t ) = P 0 + t d P(t) = P_0 + t\mathbf{d} P(t)=P0+td（ t t t 为参数）。当 t → ∞ t \to \infty t→∞ 时，点 P ( t ) P(t) P(t) 的投影坐标为：
x = f d x d z , y = f d y d z ( 假设 d z ≠ 0 ) x = f \frac{d_x}{d_z}, \quad y = f \frac{d_y}{d_z} \quad (\text{假设 } d_z \neq 0) x=fdzdx,y=fdzdy(假设 dz=0)

若 d z = 0 d_z = 0 dz=0（即直线平行于成像平面），则消逝点位于无穷远处，对应齐次坐标系中的无穷远点（见第二部分齐次坐标系）。

3. 消逝点的应用

消逝点在计算机视觉中具有重要作用：

相机标定：通过检测场景中的消逝点（如建筑物的平行线），可以估计相机的内参和外参。
场景理解：利用消逝点判断物体的方向和空间结构，例如区分水平、垂直和深度方向的平行线。
三维重建：通过多个消逝点的几何关系，恢复场景的三维结构。

（三）数学推导

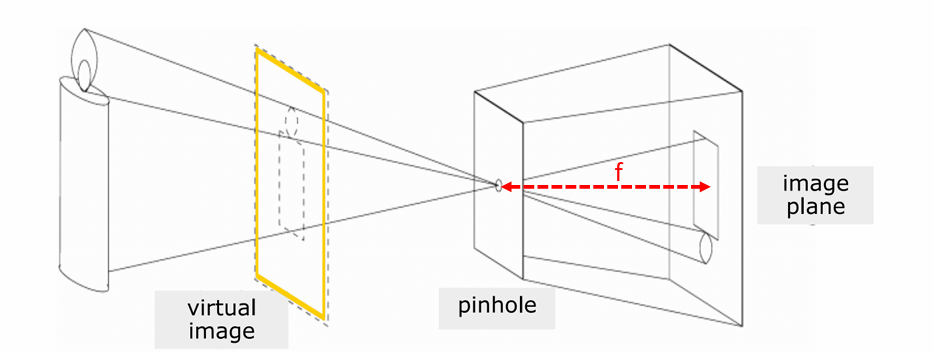

1. 针孔相机模型的几何推导

透视投影的数学基础是针孔相机模型（Pinhole Camera Model），假设光线通过一个无限小的针孔投射到成像平面，忽略镜头畸变。设：

世界坐标系中的点 P w = ( X w , Y w , Z w ) P_w = (X_w, Y_w, Z_w) Pw=(Xw,Yw,Zw)
相机坐标系以光心 O c O_c Oc 为原点，成像平面位于 Z = f Z = f Z=f 处（焦距 f f f），图像坐标系以光心在成像平面的垂足为原点 O i O_i Oi，像素坐标系以图像左上角为原点 O u O_u Ou，像素尺寸为 ( d x , d y ) (dx, dy) (dx,dy)。

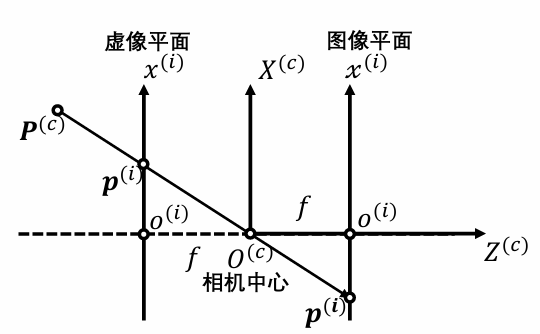

根据相似三角形原理（图1），相机坐标系下的点 P c = ( X , Y , Z ) P_c = (X, Y, Z) Pc=(X,Y,Z) 在成像平面的投影为：
x = − f X Z , y = − f Y Z x = -f \frac{X}{Z}, \quad y = -f \frac{Y}{Z} x=−fZX,y=−fZY

（负号表示成像平面位于光心后方，实际计算中常将成像平面置于光心前方，符号取正，即"虚拟成像平面"）

2. 齐次坐标下的透视投影矩阵

为了将平移、旋转等变换统一为矩阵乘法，并处理无穷远点（如消逝点），引入齐次坐标系（见第二部分）。三维点的齐次坐标为 P c = ( X , Y , Z , 1 ) T \mathbf{P}_c = (X, Y, Z, 1)^T Pc=(X,Y,Z,1)T，投影到二维图像平面的齐次坐标为 p = ( x , y , z ) T \mathbf{p} = (x, y, z)^T p=(x,y,z)T，满足：
p = K [ I ∣ 0 ] P c \mathbf{p} = \mathbf{K} [\mathbf{I} \mid \mathbf{0}] \mathbf{P}_c p=K[I∣0]Pc

其中 K \mathbf{K} K 是相机内参矩阵（见第三部分）， [ I ∣ 0 ] [\mathbf{I} \mid \mathbf{0}] [I∣0] 表示相机坐标系到图像平面的投影。更一般地，考虑世界坐标系到相机坐标系的外参变换（旋转矩阵 R \mathbf{R} R 和平移向量 t \mathbf{t} t），透视投影的完整变换为：
p = K [ R ∣ t ] P w \mathbf{p} = \mathbf{K} [\mathbf{R} \mid \mathbf{t}] \mathbf{P}_w p=K[R∣t]Pw

其中 [ R ∣ t ] [\mathbf{R} \mid \mathbf{t}] [R∣t] 是外参矩阵， P w = ( X w , Y w , Z w , 1 ) T \mathbf{P}_w = (X_w, Y_w, Z_w, 1)^T Pw=(Xw,Yw,Zw,1)T 是世界坐标系下的齐次坐标。

展开矩阵运算，透视投影的坐标变换可表示为：
{ u = f u X c Z c + u 0 v = f v Y c Z c + v 0 \begin{cases} u = f_u \frac{X_c}{Z_c} + u_0 \\ v = f_v \frac{Y_c}{Z_c} + v_0 \end{cases} {u=fuZcXc+u0v=fvZcYc+v0

其中 ( u , v ) (u, v) (u,v) 是像素坐标， f u , f v f_u, f_v fu,fv 是焦距在像素单位下的尺度因子， ( u 0 , v 0 ) (u_0, v_0) (u0,v0) 是主点坐标（见第三部分相机内参）。

（四）正投影与弱透视投影

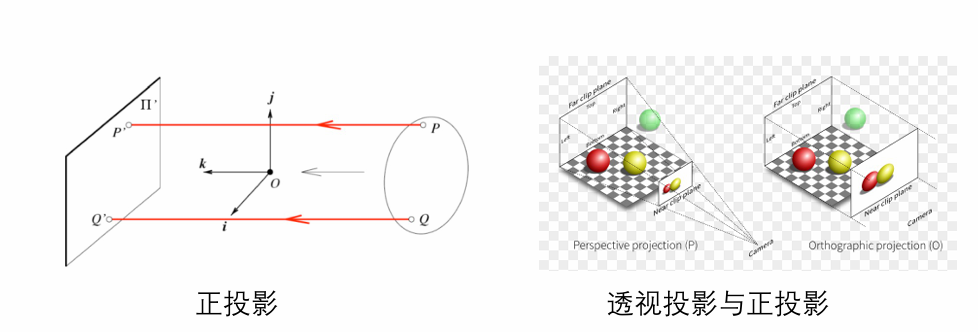

1. 正投影（Orthographic Projection）

正投影是透视投影的特例，假设投影中心位于无穷远处，所有投影线互相平行且垂直于成像平面。其数学表达式为：
x = X , y = Y x = X, \quad y = Y x=X,y=Y

忽略深度信息 Z Z Z，适用于工业设计、工程制图等需要保持物体真实尺寸的场景。正投影矩阵为：
P ortho = [ 1 0 0 0 0 1 0 0 0 0 0 1 ] \mathbf{P}_{\text{ortho}} = \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} Portho= 100010000001

但实际应用中，正投影常包含平移和缩放变换，以适配不同的坐标系范围。

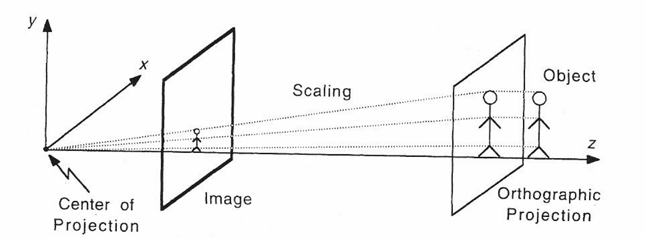

2. 弱透视投影（Weak Perspective Projection）

弱透视投影是透视投影的近似，适用于物体距离相机较远且深度变化较小的场景（如航拍图像）。其假设：

物体到相机的距离远大于物体自身尺寸，即深度 Z ≈ Z 0 Z \approx Z_0 Z≈Z0（常数）；
忽略深度引起的缩放差异，用平均深度 Z 0 Z_0 Z0 代替所有点的深度。

弱透视投影的变换过程分为两步：

首先将三维点正投影到与成像平面平行的平面（忽略深度），得到 ( X , Y ) (X, Y) (X,Y)；
然后按比例 f / Z 0 f / Z_0 f/Z0 缩放到成像平面，即：
x = f Z 0 X , y = f Z 0 Y x = \frac{f}{Z_0} X, \quad y = \frac{f}{Z_0} Y x=Z0fX,y=Z0fY
弱透视投影的误差来源于深度变化 Δ Z = Z − Z 0 \Delta Z = Z - Z_0 ΔZ=Z−Z0，当 Δ Z ≪ Z 0 \Delta Z \ll Z_0 ΔZ≪Z0 时，近似效果较好。相比透视投影，弱透视投影计算更简单，广泛应用于人脸检测、人体姿态估计等任务。

二、齐次坐标系

（一）齐次坐标系的定义

1. 为什么引入齐次坐标系？

在欧几里得几何中，平移、旋转、缩放等变换可通过矩阵乘法表示，但平移变换对向量的作用是加法（ p ′ = p + t \mathbf{p}' = \mathbf{p} + \mathbf{t} p′=p+t），无法用单一矩阵乘法实现。齐次坐标系通过在n维空间中引入第n+1维坐标，将平移转换为矩阵乘法，并统一处理无穷远点（如透视投影中的消逝点）。

2. 定义

n维点的齐次坐标 ：将n维点 ( x 1 , x 2 , ... , x n ) (x_1, x_2, \dots, x_n) (x1,x2,...,xn) 表示为n+1维向量 ( x 1 , x 2 , ... , x n , w ) (x_1, x_2, \dots, x_n, w) (x1,x2,...,xn,w)，其中 w ≠ 0 w \neq 0 w=0，且齐次坐标 ( x 1 w , x 2 w , ... , x n w , w ) (x_1w, x_2w, \dots, x_nw, w) (x1w,x2w,...,xnw,w) 与 ( x 1 , x 2 , ... , x n , 1 ) (x_1, x_2, \dots, x_n, 1) (x1,x2,...,xn,1) 表示同一点（通过除以 w w w 归一化）。
无穷远点 ：当 w = 0 w = 0 w=0 时，齐次坐标表示无穷远点，例如二维空间中方向向量 ( a , b ) (a, b) (a,b) 对应无穷远点 ( a , b , 0 ) (a, b, 0) (a,b,0)。

3. 齐次坐标的等价性

两个齐次坐标 ( x 1 , y 1 , w 1 ) (x_1, y_1, w_1) (x1,y1,w1) 和 ( x 2 , y 2 , w 2 ) (x_2, y_2, w_2) (x2,y2,w2) 表示同一点，当且仅当存在非零常数 k k k 使得 x 2 = k x 1 , y 2 = k y 1 , w 2 = k w 1 x_2 = kx_1, y_2 = ky_1, w_2 = kw_1 x2=kx1,y2=ky1,w2=kw1。

（二）齐次坐标系下的点、线、几何变换

1. 二维齐次坐标系中的点与线

点：二维点 ( u , v ) (u, v) (u,v) 的齐次坐标为 ( u , v , 1 ) (u, v, 1) (u,v,1)，无穷远点为 ( a , b , 0 ) (a, b, 0) (a,b,0)。
线：二维直线方程 a x + b y + c = 0 ax + by + c = 0 ax+by+c=0 的齐次表示为 ( a , b , c ) (a, b, c) (a,b,c)，满足 a u + b v + c w = 0 a u + b v + c w = 0 au+bv+cw=0（点 ( u , v , w ) (u, v, w) (u,v,w) 在直线上）。
点与线的关系 ：点 p = ( u , v , w ) T \mathbf{p} = (u, v, w)^T p=(u,v,w)T 在直线 l = ( a , b , c ) T \mathbf{l} = (a, b, c)^T l=(a,b,c)T 上，当且仅当 l T p = 0 \mathbf{l}^T \mathbf{p} = 0 lTp=0。

2. 几何变换的齐次矩阵表示

在二维空间中，常见几何变换可表示为3×3矩阵对齐次坐标的作用：

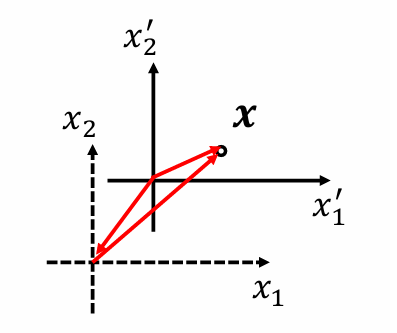

平移（Translation）
T ( t x , t y ) = [ 1 0 t x 0 1 t y 0 0 1 ] , p ′ = T p T(t_x, t_y) = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix}, \quad \mathbf{p}' = T \mathbf{p} T(tx,ty)= 100010txty1 ,p′=Tp

缩放（Scaling）
S ( s x , s y ) = [ s x 0 0 0 s y 0 0 0 1 ] S(s_x, s_y) = \begin{bmatrix} s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1 \end{bmatrix} S(sx,sy)= sx000sy0001

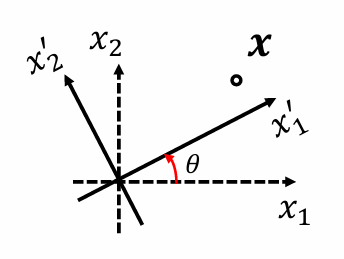

旋转（Rotation）

绕原点旋转角度 θ \theta θ：
R ( θ ) = [ cos ⁡ θ − sin ⁡ θ 0 sin ⁡ θ cos ⁡ θ 0 0 0 1 ] R(\theta) = \begin{bmatrix} \cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix} R(θ)= cosθsinθ0−sinθcosθ0001

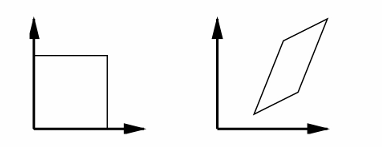

剪切（Shearing）
H ( s x y , s y x ) = [ 1 s x y 0 s y x 1 0 0 0 1 ] H(s_{xy}, s_{yx}) = \begin{bmatrix} 1 & s_{xy} & 0 \\ s_{yx} & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix} H(sxy,syx)= 1syx0sxy10001

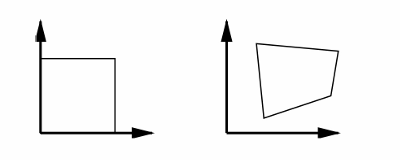

投影变换（Projective Transformation）

更一般的线性变换，包括透视变换，如二维透视变换矩阵：
P = [ a b c d e f g h i ] , 其中 p ′ = P p , 归一化后 ( u ′ , v ′ , 1 ) = ( a u + b v + c g u + h v + i , d u + e v + f g u + h v + i , 1 ) P = \begin{bmatrix} a & b & c \\ d & e & f \\ g & h & i \end{bmatrix}, \quad \text{其中} \mathbf{p}' = P \mathbf{p}, \text{归一化后} (u', v', 1) = \left( \frac{a u + b v + c}{g u + h v + i}, \frac{d u + e v + f}{g u + h v + i}, 1 \right) P= adgbehcfi ,其中p′=Pp,归一化后(u′,v′,1)=(gu+hv+iau+bv+c,gu+hv+idu+ev+f,1)

3. 三维齐次坐标系

三维点 ( X , Y , Z ) (X, Y, Z) (X,Y,Z) 的齐次坐标为 ( X , Y , Z , 1 ) (X, Y, Z, 1) (X,Y,Z,1)，无穷远点为 ( X , Y , Z , 0 ) (X, Y, Z, 0) (X,Y,Z,0)。三维几何变换（如旋转、平移、缩放）通过4×4矩阵表示，例如：

三维平移矩阵：
T ( t x , t y , t z ) = [ 1 0 0 t x 0 1 0 t y 0 0 1 t z 0 0 0 1 ] T(t_x, t_y, t_z) = \begin{bmatrix} 1 & 0 & 0 & t_x \\ 0 & 1 & 0 & t_y \\ 0 & 0 & 1 & t_z \\ 0 & 0 & 0 & 1 \end{bmatrix} T(tx,ty,tz)= 100001000010txtytz1
绕x轴旋转 θ \theta θ 的矩阵：
R x ( θ ) = [ 1 0 0 0 0 cos ⁡ θ − sin ⁡ θ 0 0 sin ⁡ θ cos ⁡ θ 0 0 0 0 1 ] R_x(\theta) = \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & \cos\theta & -\sin\theta & 0 \\ 0 & \sin\theta & \cos\theta & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} Rx(θ)= 10000cosθsinθ00−sinθcosθ00001

（三）其他变换的齐次坐标表示

1. 透视投影变换矩阵

在三维到二维的透视投影中，齐次坐标的变换矩阵可表示为：
P persp = [ f 0 0 0 0 f 0 0 0 0 1 0 ] \mathbf{P}_{\text{persp}} = \begin{bmatrix} f & 0 & 0 & 0 \\ 0 & f & 0 & 0 \\ 0 & 0 & 1 & 0 \end{bmatrix} Ppersp= f000f0001000

该矩阵将相机坐标系下的点 ( X , Y , Z , 1 ) (X, Y, Z, 1) (X,Y,Z,1) 投影到图像平面，得到齐次坐标 ( f X , f Y , Z , 1 ) (fX, fY, Z, 1) (fX,fY,Z,1)，归一化后为 ( f X / Z , f Y / Z , 1 ) (fX/Z, fY/Z, 1) (fX/Z,fY/Z,1)，即像素坐标的基础。

2. 仿射变换与投影变换的区别

仿射变换（Affine Transformation） ：齐次矩阵的最后一行为 ( 0 , 0 , 0 , 1 ) (0, 0, 0, 1) (0,0,0,1)，保持直线和平行性，包含平移、旋转、缩放、剪切。

投影变换（Projective Transformation）：最后一行可为任意值，允许透视变形，如消逝点的生成，是更一般的变换（仿射变换是投影变换的特例）。

三、相机参数

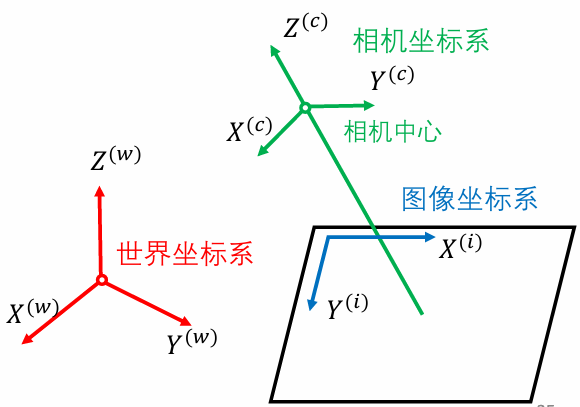

（一）世界、相机、图像平面、图像坐标系

在计算机视觉中，坐标系的转换是理解相机成像的关键。以下定义四种主要坐标系：

1. 世界坐标系（World Coordinate System, O w X w Y w Z w O_wX_wY_wZ_w OwXwYwZw）

用户自定义的三维坐标系，用于描述场景中物体的位置，原点和坐标轴方向可任意选择（如场景中的某一角点）。

2. 相机坐标系（Camera Coordinate System, O c X c Y c Z c O_cX_cY_cZ_c OcXcYcZc）

以相机光心 O c O_c Oc 为原点，通常定义 Z c Z_c Zc 轴为相机光轴（垂直于成像平面）， X c X_c Xc 和 Y c Y_c Yc 轴平行于成像平面的行列方向。

3. 图像平面坐标系（Image Plane Coordinate System, O i X i Y i O_iX_iY_i OiXiYi）

位于相机坐标系的 Z = f Z = f Z=f 处（假设成像平面在光心前方），原点 O i O_i Oi 是光轴与成像平面的交点（主点），单位为物理长度（如毫米）。

4. 像素坐标系（Pixel Coordinate System, O u v O_uv Ouv）

以图像左上角为原点， u u u 轴向右， v v v 轴向下，单位为像素。像素坐标系与图像平面坐标系通过缩放和平移转换（考虑像素尺寸和主点偏移）。

（二）相机外参、相机内参

1. 相机外参（Extrinsic Parameters）

相机外参描述世界坐标系到相机坐标系的刚体变换，包括旋转和平移，即将世界点 P w \mathbf{P}_w Pw 转换为相机点 P c \mathbf{P}_c Pc：
P c = R P w + t \mathbf{P}_c = \mathbf{R} \mathbf{P}_w + \mathbf{t} Pc=RPw+t

其中：

R \mathbf{R} R 是3×3正交旋转矩阵（满足 R T R = I \mathbf{R}^T \mathbf{R} = \mathbf{I} RTR=I），描述相机的朝向（俯仰、偏航、滚转角度）；
t \mathbf{t} t 是3×1平移向量，描述相机光心在世界坐标系中的位置 t = − R O w \mathbf{t} = - \mathbf{R} \mathbf{O}_w t=−ROw（ O w \mathbf{O}_w Ow 是世界坐标系原点在相机坐标系中的位置）。

用齐次坐标表示为：
P c h = [ R t 0 T 1 ] P w h \mathbf{P}_c^h = \begin{bmatrix} \mathbf{R} & \mathbf{t} \\ \mathbf{0}^T & 1 \end{bmatrix} \mathbf{P}_w^h Pch=[R0Tt1]Pwh

其中 P c h = ( X c , Y c , Z c , 1 ) T \mathbf{P}_c^h = (X_c, Y_c, Z_c, 1)^T Pch=(Xc,Yc,Zc,1)T， P w h = ( X w , Y w , Z w , 1 ) T \mathbf{P}_w^h = (X_w, Y_w, Z_w, 1)^T Pwh=(Xw,Yw,Zw,1)T。

2. 相机内参（Intrinsic Parameters）

相机内参描述相机坐标系到像素坐标系的转换，包括焦距、主点位置、像素畸变等，与相机硬件相关，不随相机外部位置变化。

（1）理想针孔模型（无畸变）

假设成像平面与相机坐标系的 Z c Z_c Zc 轴垂直，主点 O i O_i Oi 在图像平面中心，像素为正方形：

焦距（Focal Length） ： f f f（物理单位，如毫米），转换为像素单位为 f u = f / d x f_u = f / dx fu=f/dx， f v = f / d y f_v = f / dy fv=f/dy，其中 d x , d y dx, dy dx,dy 是像素在 X , Y X, Y X,Y 方向的物理尺寸（如毫米/像素）。
主点（Principal Point） ： ( u 0 , v 0 ) (u_0, v_0) (u0,v0)，即光轴与成像平面的交点在像素坐标系中的坐标（通常位于图像中心附近）。

转换过程：

相机坐标系下的点 P c = ( X c , Y c , Z c ) \mathbf{P}_c = (X_c, Y_c, Z_c) Pc=(Xc,Yc,Zc) 投影到图像平面，得到物理坐标 ( x , y ) = ( f X c / Z c , f Y c / Z c ) (x, y) = (f X_c / Z_c, f Y_c / Z_c) (x,y)=(fXc/Zc,fYc/Zc)；
转换为像素坐标 ( u , v ) (u, v) (u,v)：
u = x d x + u 0 = f u X c Z c + u 0 , v = y d y + v 0 = f v Y c Z c + v 0 u = \frac{x}{dx} + u_0 = f_u \frac{X_c}{Z_c} + u_0, \quad v = \frac{y}{dy} + v_0 = f_v \frac{Y_c}{Z_c} + v_0 u=dxx+u0=fuZcXc+u0,v=dyy+v0=fvZcYc+v0
用齐次矩阵表示为： $u v 1 \] = \[ f u 0 u 0 0 f v v 0 0 0 1 \] \[ X c / Z c Y c / Z c 1 \] \\begin{bmatrix} u \\\\ v \\\\ 1 \\end{bmatrix} = \\begin{bmatrix} f_u \& 0 \& u_0 \\\\ 0 \& f_v \& v_0 \\\\ 0 \& 0 \& 1 \\end{bmatrix} \\begin{bmatrix} X_c / Z_c \\\\ Y_c / Z_c \\\\ 1 \\end{bmatrix} uv1 = fu000fv0u0v01 Xc/ZcYc/Zc1 内参矩阵 K \\mathbf{K} K 为： K = \[ f u 0 u 0 0 f v v 0 0 0 1 \] \\mathbf{K} = \\begin{bmatrix} f_u \& 0 \& u_0 \\\\ 0 \& f_v \& v_0 \\\\ 0 \& 0 \& 1 \\end{bmatrix} K= fu000fv0u0v01$

实际相机中，像素可能存在倾斜（如传感器排列不严格正交），引入倾斜因子 s s s（描述 X , Y X, Y X,Y 方向的耦合）。此时内参矩阵变为：
K = [ f u s u 0 0 f v v 0 0 0 1 ] \mathbf{K} = \begin{bmatrix} f_u & s & u_0 \\ 0 & f_v & v_0 \\ 0 & 0 & 1 \end{bmatrix} K= fu00sfv0u0v01

其中 s = − f u cot ⁡ θ s = -f_u \cot\theta s=−fucotθ， θ \theta θ 是像素行与列之间的夹角（理想情况 θ = 9 0 ∘ , s = 0 \theta = 90^\circ, s = 0 θ=90∘,s=0）。

（3）镜头畸变（Distortion）

实际镜头存在畸变，主要分为径向畸变（Radial Distortion）和切向畸变（Tangential Distortion）：

径向畸变 ：由镜头曲率引起，离图像中心越远畸变越明显，包括桶形畸变（Barrel Distortion）和枕形畸变（Pincushion Distortion）。径向畸变后的坐标为：
{ x distorted = x ( 1 + k 1 r 2 + k 2 r 4 + k 3 r 6 ) y distorted = y ( 1 + k 1 r 2 + k 2 r 4 + k 3 r 6 ) \begin{cases} x_{\text{distorted}} = x \left( 1 + k_1 r^2 + k_2 r^4 + k_3 r^6 \right) \\ y_{\text{distorted}} = y \left( 1 + k_1 r^2 + k_2 r^4 + k_3 r^6 \right) \end{cases} {xdistorted=x(1+k1r2+k2r4+k3r6)ydistorted=y(1+k1r2+k2r4+k3r6)
其中 r 2 = x 2 + y 2 r^2 = x^2 + y^2 r2=x2+y2， k 1 , k 2 , k 3 k_1, k_2, k_3 k1,k2,k3 是径向畸变系数。
切向畸变 ：由镜头安装误差引起，导致像素点沿切线方向偏移：
{ x distorted = x + 2 p 1 x y + p 2 ( r 2 + 2 x 2 ) y distorted = y + p 1 ( r 2 + 2 y 2 ) + 2 p 2 x y \begin{cases} x_{\text{distorted}} = x + 2 p_1 xy + p_2 (r^2 + 2 x^2) \\ y_{\text{distorted}} = y + p_1 (r^2 + 2 y^2) + 2 p_2 xy \end{cases} {xdistorted=x+2p1xy+p2(r2+2x2)ydistorted=y+p1(r2+2y2)+2p2xy
其中 p 1 , p 2 p_1, p_2 p1,p2 是切向畸变系数。

畸变校正过程：首先通过畸变模型计算理想坐标到畸变坐标的映射，然后反向求解畸变坐标到理想坐标的逆映射，用于图像校正。

（三）完整投影过程

结合外参和内参，世界坐标系下的点 P w \mathbf{P}_w Pw 到像素坐标系 p = ( u , v , 1 ) T \mathbf{p} = (u, v, 1)^T p=(u,v,1)T 的变换为：
p h = K [ R ∣ t ] P w h \mathbf{p}^h = \mathbf{K} [\mathbf{R} \mid \mathbf{t}] \mathbf{P}_w^h ph=K[R∣t]Pwh

其中：

P w h = ( X w , Y w , Z w , 1 ) T \mathbf{P}_w^h = (X_w, Y_w, Z_w, 1)^T Pwh=(Xw,Yw,Zw,1)T 是世界点的齐次坐标；
$R ∣ t \] \[\\mathbf{R} \\mid \\mathbf{t}\] \[R∣t\] 是3×4外参矩阵，将世界点转换为相机坐标；$

展开后为：

u v 1 \] = K \[ R t \] \[ X w Y w Z w 1 \] = K ( R P w + t ) \\begin{bmatrix} u \\\\ v \\\\ 1 \\end{bmatrix} = \\mathbf{K} \\begin{bmatrix} \\mathbf{R} \& \\mathbf{t} \\end{bmatrix} \\begin{bmatrix} X_w \\\\ Y_w \\\\ Z_w \\\\ 1 \\end{bmatrix} = \\mathbf{K} \\left( \\mathbf{R} \\mathbf{P}_w + \\mathbf{t} \\right) uv1 =K\[Rt\] XwYwZw1 =K(RPw+t) 其中 P w = ( X w , Y w , Z w ) T \\mathbf{P}_w = (X_w, Y_w, Z_w)\^T Pw=(Xw,Yw,Zw)T 是世界点的三维坐标，除法操作（除以 Z c Z_c Zc）隐含在齐次坐标的归一化过程中。
