一、介绍

非接触式水位传感器是一款简单易用、性价比较高的水位/液位检测传感器,其原理是通过电感监测液位信号。可以有3-4.5mm的感应距离,即可以贴在容器外壁表面来监测容器内液位(金属材质不可用)

以下是非接触式水位传感器的参数:

|------|------------|
| 型号 | M03 |
| 工作电压 | DC 3.3~5V |
| 静态电流 | 0.6uA |
| 工作电流 | 2.2mA |
| 输出方式 | 推挽输出 |
| 感应材料 | 非金属 |

哔哩哔哩视频链接:

非接触式水位传感器(STM32)

(资料分享见文末)

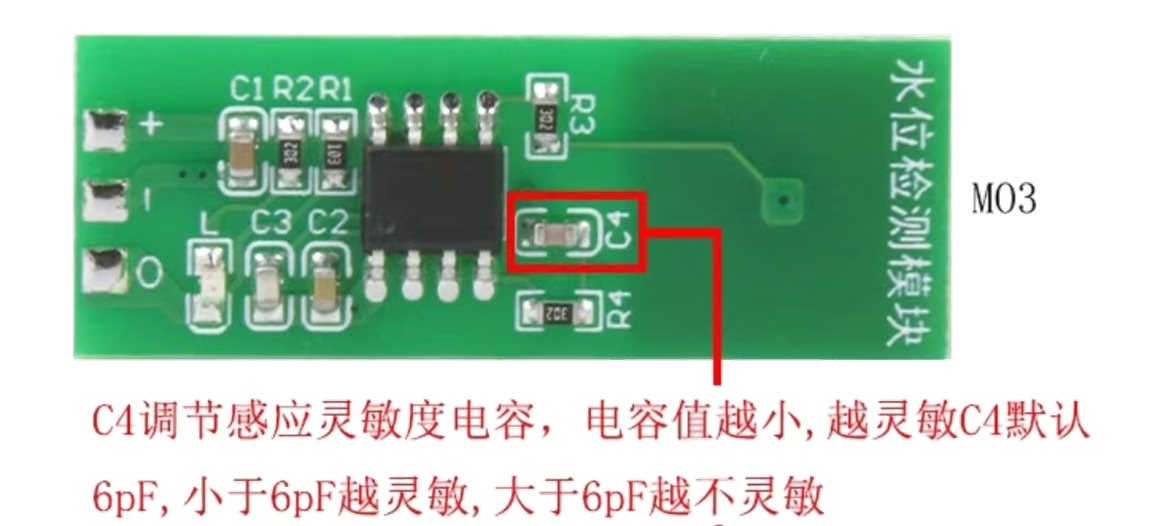

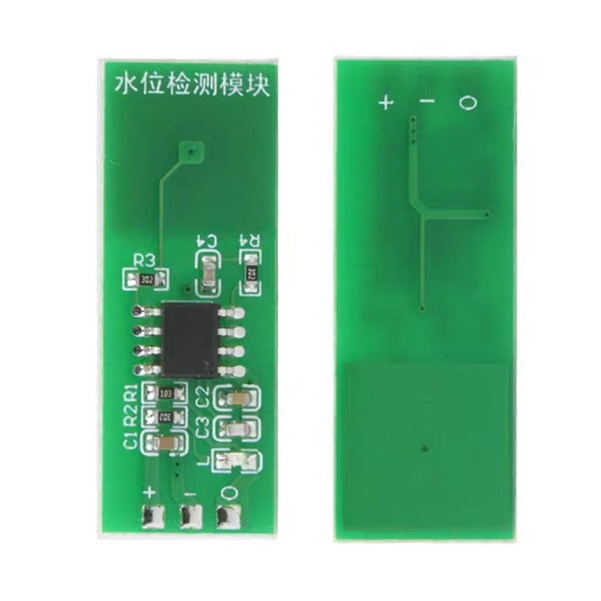

二、传感器原理

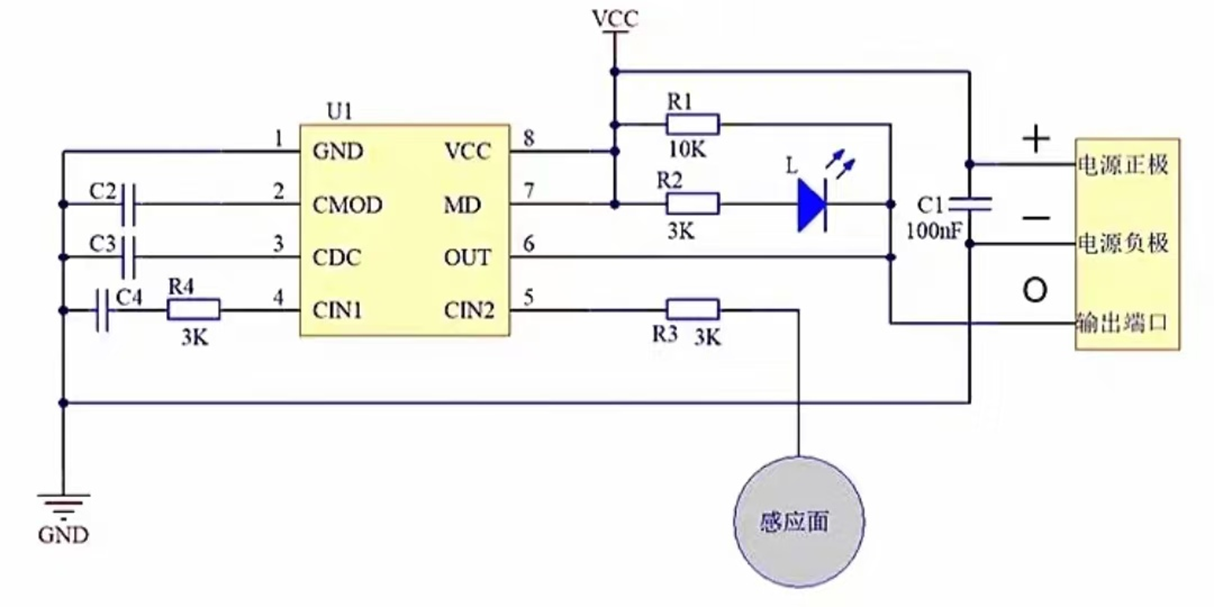

1.原理图

2.引脚描述

|------|------|
| 引脚名称 | 描述 |
| + | VCC |
| - | GND |
| O | 信号输出 |

三、程序设计

1.使用STM32F103C8T6读取非接触式水位传感器采集的数据,通过OLED上显示

2.注意板子供电3.3-5V因板子体积尽量小的要求,板子没有加反接保护,切记电源不要反接,容易烧坏芯片

|----------|------|
| WATER | PA1 |
| OLED_SCL | PB11 |
| OLED_SDA | PB10 |

main文件

cpp 复制代码
#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "water.h"
#include "adcx.h"

/*****************辰哥单片机设计******************
											STM32
 * 项目			:	非接触式水位传感器实验
 * 版本			: V1.0
 * 日期			: 2025.1.28
 * MCU			:	STM32F103C8T6
 * 接口			:	参看water.h
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/

u16 value;
u8 buff[30];//参数显示缓存数组

int main(void)
{

  SystemInit();//配置系统时钟为72M
	delay_init(72);
	LED_Init();
	LED_On();
	WATER_Init();
	USART1_Config();//串口初始化

	OLED_Init();
	printf("Start \n");
	delay_ms(1000);

	OLED_Clear();
	//显示"水位:"
	OLED_ShowChinese(0,0,0,16,1);
	OLED_ShowChinese(16,0,1,16,1);

	OLED_ShowChar(32,0,':',16,1);



  while (1)
  {
		LED_Toggle();
		value = WATER_GetData();

		printf("水位: %d\r\n",value);
		OLED_ShowNum(80,0,value,1,16,1);


		delay_ms(200);

  }

}

water.h文件

cpp 复制代码
#ifndef __WATER_H
#define	__WATER_H
#include "stm32f10x.h"
#include "adcx.h"
#include "delay.h"
#include "math.h"

/*****************辰哥单片机设计******************
											STM32
 * 文件			:	非接触式水位传感器h文件
 * 版本			: V1.0
 * 日期			: 2025.1.28
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/

/***************根据自己需求更改****************/
// WATER GPIO宏定义

#define		WATER_GPIO_CLK								RCC_APB2Periph_GPIOA
#define 	WATER_GPIO_PORT								GPIOA
#define 	WATER_GPIO_PIN								GPIO_Pin_1


/*********************END**********************/


void WATER_Init(void);
uint16_t WATER_GetData(void);

#endif /* WATER_H_ */

water.c文件

cpp 复制代码
#include "water.h"

/*****************辰哥单片机设计******************
											STM32
 * 文件			:	非接触式水位传感器c文件
 * 版本			: V1.0
 * 日期			: 2025.1.28
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/

void WATER_Init(void)
{

		GPIO_InitTypeDef GPIO_InitStructure;

		RCC_APB2PeriphClockCmd (WATER_GPIO_CLK, ENABLE );	// 打开连接 传感器DO 的单片机引脚端口时钟
		GPIO_InitStructure.GPIO_Pin = WATER_GPIO_PIN;			// 配置连接 传感器DO 的单片机引脚模式
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;			// 设置为上拉输入

		GPIO_Init(WATER_GPIO_PORT, &GPIO_InitStructure);				// 初始化

}

uint16_t WATER_GetData(void)
{

	uint16_t tempData;
	tempData = !GPIO_ReadInputDataBit(WATER_GPIO_PORT, WATER_GPIO_PIN);
	return tempData;
}

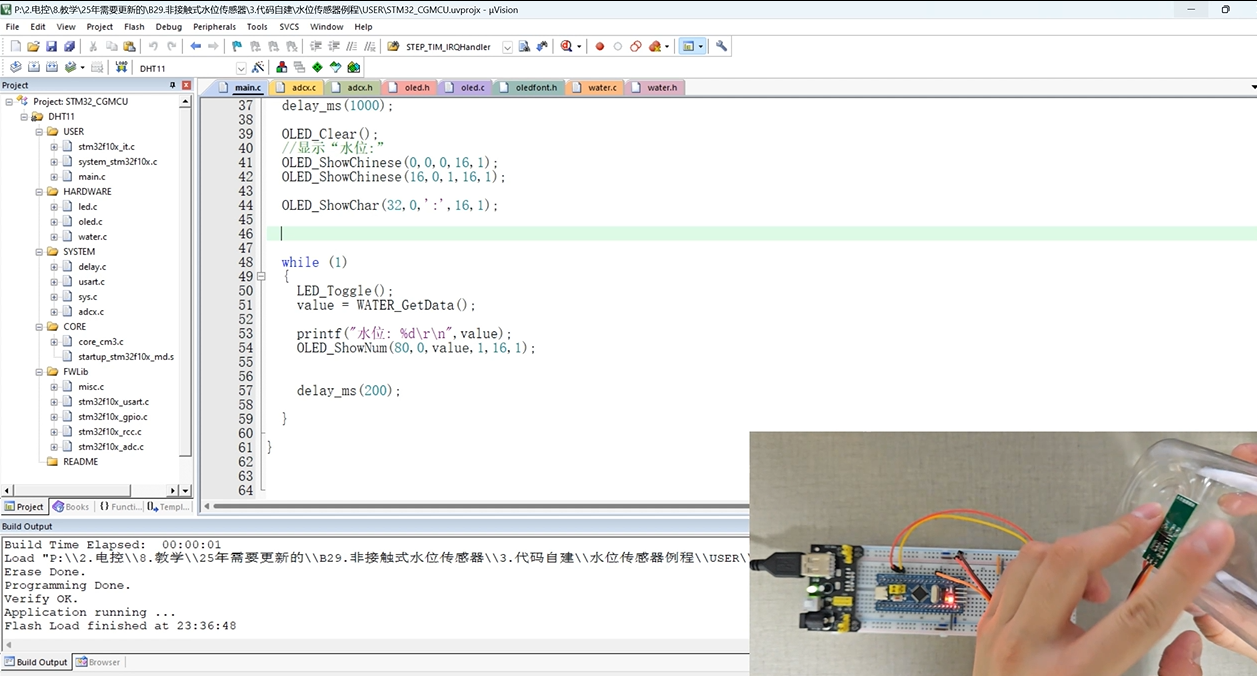

四、实验效果

五、资料获取

项目分享
