本章重要程度：☆☆☆☆☆
■ 广域网技术
▲ 公共交换电话网PSTN
在公共交换电话网(Public Switched Telephone Network,PSTN)是为了语音通信而建立的网络，从20世纪60年代开始又被用于数据传输（56k，已淘汰）。
用户电话机通过一对铜线连接到最近（1～10km）的端局，这一部分线路叫作"用户回路"，只能传送模拟信号。
端局、长途局、中继局间的干线是传输数字信号的光纤，因此在发送端和接收端需进行数模转换 ，通常由调制解调器完成。
▲ X.25
X.25分为3个协议层：物理层、链路层 和分组层 ，分别对应于ISO/OSI参考模型的低三层。链路层提供可靠的数据传输功能。
X.25的分组层提供两种虚电路服务：交换虚电路（Switched Virtual Circuit， SVC） 和 永久虚电路(Permanent Virtual Circuit, PVC)
▲ 帧中继FR(Frame Rlay)
帧中继在第二层 （ ++++数据链路层++++ ） 建立虚电路，提供虚电路服务 ，本地标识DLCI。
帧头和帧尾都是一个字节的帧标志字段，编码为01111110。
- 帧中继优点：
基于分组（帧）交换的透明传输，可提供面向连接的服务。
帧长可变，长度可达1600 - 4096字节 ，可以承载各种局域网的数据帧。可以达到很高的数据速率，2～45Mb/s。
既可以按需要提供带宽，也可以应对突发的数据传输 。CIR：承诺速率，EIR：扩展速率
只做检错和拥塞控制 ，没有流控和重传机制 ，开销很少 。
- 帧中继缺点：
不适合对延迟敏感的应用（例如声音、视频）。
不保证可靠的提交。
数据的丢失与否依赖于运营商对虚电路的配置。
▲ ISDN和ATM
ISDN综合数字业务网，目的是以数字系统代替模拟电话系统，把音频、视频、数据业务放在一个网上统一传输。
分为窄带ISDN 和宽带ISDN。
窄带ISDN提供两种用户接口。
基本速率BRI=2B+D=144kbps。
基群速率PRI=30B+D=2.048M。
宽带ISDN,即ATM。
ATM是信元交换，信元为53字节固定长度，开销5字节，利用率90.6% 。ATM依然是以虚链路提供面向连接的服务。
ATM典型速率为150M。
◎ 真题
路由器包含多种端口以连接不同类型的网络设备，其中能够连接DDN、帧中继、X.25和PSTN等广域网络的是( )。
A.同步串口 B.异步串口 C.AUX端口 D.Console端口
参考答案：A
路由器不同接口
同步串口 ：这种端口主要用于连接DDN、帧中继、X.25等网络；
异步串口 ：简单，低速接口，比如：RS-232、RS-485（多针接口）；
AUX接口 ：异步端口，主要用于远程 配置。可以与Modem连接；
Console口 ：本地管理配置接口（RJ45或USB接口）。
◎ 真题
帧中继网中，交换单元一帧的信息长度比分组长度要长，预约的最大帧长度至少要达到（）字节/帧，适合封装局域网的数据单元。
A.1300 B. 1600 C.1900 D.2100
参考答案：B
解析：帧中继帧长可变，长度可达1600～4096 字节，可以承载各种局域网的数据帧。以太网最小帧长64 字节，，超级帧MTU为9K（9014/9216字节），效率为99.8%，如果MTU为1500，效率为98.8%。
■ IPv4

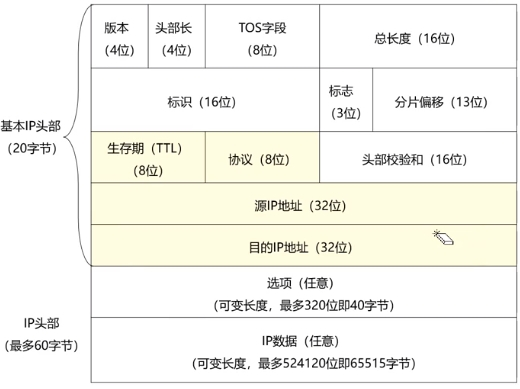

▲ IPV4报文格式
头部长度（IHL） ：4位 ，最小值是5 ，最大值为15 ，单位4字节。头部长度：20B-60B。
TOS：为区分服务字段，用区分服务类型，即QoS字段。
总长度字段 ：IPv4数据报的总长度。最大 65535B。
标识：主机发送IP报文的序号，每发送一次+1。
生存期（TTL） ：用于设置一个数据包可经过的路由器数量的上限，每经过一台路由器 （三层设备） 减1 。最大255。
协议字段：包含一个数字，标识数据报有效载荷部分的数据类型。
常见值：1(ICMP) 6(TCP) 17(UDP)。
头部校验和：仅计算IPv4头部，不检查数据有效载荷部分的正确性。当TTL减一时，头部校验和必须重新计算。
IP数据 最长为65535-20 = 65515B
◎ 真题
IP数据报的首部有填充字段，原因是（）。
A.IHL的计数单位是4字节
B.IP是面向字节计数的网络层协议
C.受MTU大小的限制
D.为首部扩展留余地
◎ 真题
IPv4首部的最大值为（15）字节，原因是IHL字段长度为（16）比特。
(15) A.5 B.20 C.40 D.60
(16) A.2 B.4 C.6 D.8
▲ IP分片计算
IP分片定义：
IP报文最大65535 字节，而以太网MTU最大为1500字节。
分析理解：相当于货轮能载重65535，而火车载重1500，那么必须把货轮上的货物分装给多个火车运输。
◎ 真题
注意：头长度为标准长度，即20.

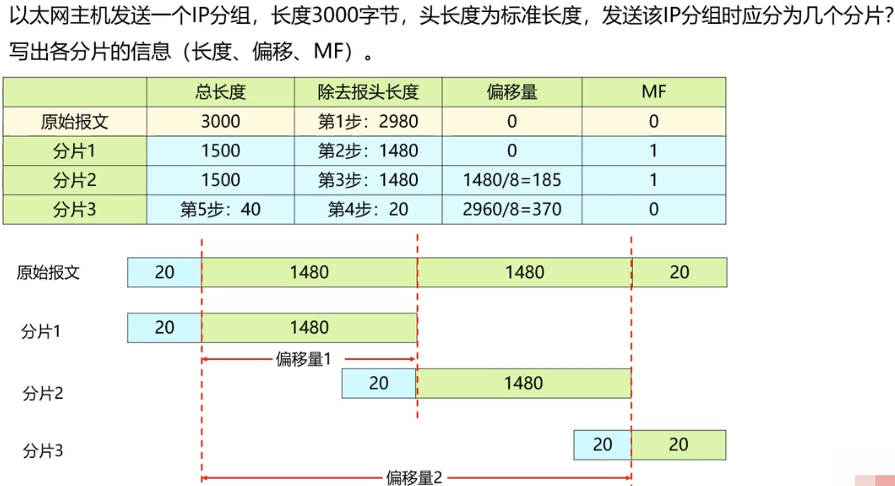

假设一个IP数据报总长度为3000B，要经过一段MTU为1500B的链路，该IP数据报必须经过分片才能通过该链路。该原始IP数据报需被分成（24）个片，若IP首部没有可选字段，则最后一个片首部中Offset字段为(25)。
(24) A.2 B.3 C.4 D.5
(25)A.370 B.740 C.1480 D.2960
◎ 真题
IP数据报的分段和重装配要用到报文头部的报文ID、数据长度、段偏置值和M标志4个字段，其中（23）的作用是指示每一分段在原报文中的位置：若某个段是原报文的最后一个分段，其（24）值为0"。
A.段偏置值 B.M标志 C.报文ID D.数据长度
A.段偏置值 B.M标志 C.报文ID D.数据长度
◎ 真题
IP数据报的分段和重装配要用到报文头部的标识符、数据长度、段偏置值和（16）等四个字段，其中（17）字段的作用是为了识别属于同一个报文的各个分段，（18）的作用是指示每一分段在原报文中的位置。
A.IHL B.M标志 C.D标志 D.头校验和
A.IHL B.M标志 C.D标志 D.标识符
A.段偏置值 B.M标志 C.D标志 D.头校验和
◎ 真题
IPv4报文分片和重组分别发生在（32）。
A.源端和目的端
B.需要分片的中间路由器和目的端
C.源端和需要分片的中间路由器
D.需要分片的中间路由器和下一跳路由器

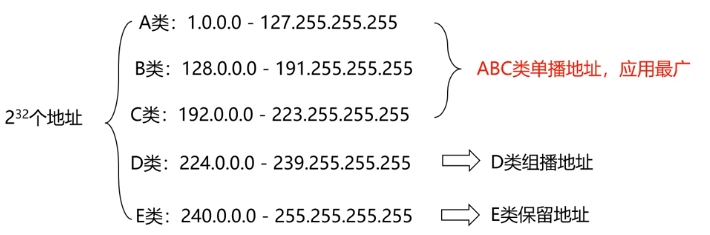

▲ 特殊IPV4地址
0.0.0.0
主机端：DHCP分配过程中，用0.0.0.0表示本机，比如主机DHCP Discover广播报文源目地址和端口是UDP 0.0.0.0:68 -> 255.255.255.255:67。
服务器端：0.0.0.0本机所有IPv4地址，如果某主机有两个IP地址，该主机一个服务监听的地址是0.0.0.0，那么通过两个IP地址都能够访问该服务。
路由：0.0.0.0表示默认路由，即当路由表中没有找到完全匹配路由的时候所对应的路由。
255.255.255.255
受限广播地址，表示3层广播的目标地址，在同一个广播域范围内所有主机都会接收这个包，广播域的范围可变，跟子网划分相关。
169.254.0.0/16
使用DHCP自动获取IP地址，当DHCP服务器发生故障，或响应时间超时，系统会为你分配这样一个地址，不能正常上网。
127.0.0.0/8(127.0.0.1-127.255.255.255)
本地环回地址，能ping通127地址，证明TCP/IP协议栈正常。
RFC1918私有IP地址
IPv4地址空间中有一部分特殊的地址，成为私有IP地址，私有IP地址不能直接访问公网（Internet）的IP，只能在本地使用。
A类：10.0.0.0/8（10.0.0.1～10.255.255.255）1个A类网络
B类：172.16.0.0/12（172.16.0.1～172.31.255.255）16个B类网络
C类：192.168.0.0/16（192.168.0.1～192.168.255.255）256个C
常见组播
224.0.0.1所有主机
224.0.0.6DR和BDR的组播接收地址
224.0.0.2所有路由器
224.0.0.9RIPv2组播更新地址
224.0.0.5所有运行OSPF的路由器
224.0.0.18 VRRP组播地址
◎ 真题
RIP路由协议是一种基于（23）为度量的路由协议，其中RIPv1使用广播方式来进行路由更新，RIPv2使用组播方式来进行路由更新，其组播地址是（24）。
A.跳数B.带宽C负载D.延迟
A.224.0.0.5
B.224.0.0.6
C.224.0.0.9
D.224.0.0.10
