基于意法半导体STM32G473和STDRIVE 101的电池供电BLDC/PMSM电动工具

STEVAL-PTOOL4A是一款紧凑型系统,专门用于控制面向手持式电池供电工具等应用的无刷直流马达(BLDC) 或永磁同步马达(PMSM)。

该系统拥有高达250 W的功率,可透过节气门等标准输入集来控制马达的扭力/速度。

使用者可将此开发板连接到适当的21 V/250 W电动工具马达上。可以使用散热器或空气循环装置来实现更好的功率耗散效果,从而提升设备的峰值功率。

此参考设计非常适合实现钻孔机、磨床、圆盘切割机、圆锯、吹叶机和手持式割草机等各种电动工具的高性能马达控制。

由于尺寸小巧且具备充足的运算能力,该产品甚至能够满足无人机、轮椅、家用电器、电动自行车和机器人平台等应用的要求。

STEVAL-PTOOL4A中包含了一款高效能的STM32G473CE MCU,其中整合的周边装置专门针对马达控制应用进行了最佳化,可透过三半桥式闸极驱动器STDRIVE101来控制由六个高电流MOSFET组成的三相全桥转换器。

此MCU具有多种ADC外设,因而能够对电机相电流和反电动势电压进行同步取样。

此开发板能够利用MCSDK函式库来提供六步骤算法或高效能FOC算法的可设定选项。

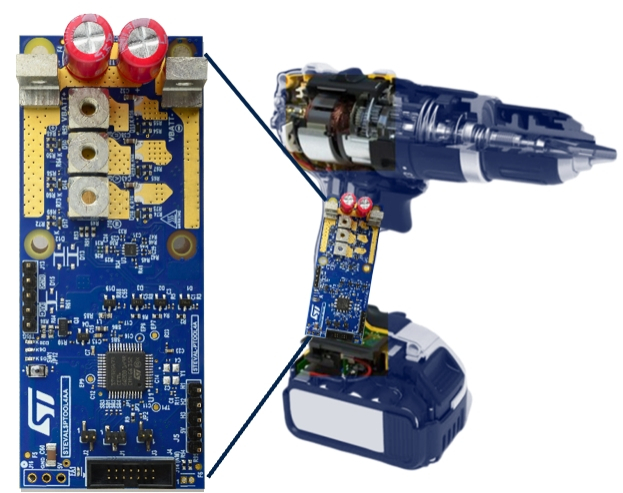

►场景应用图

意法半导体

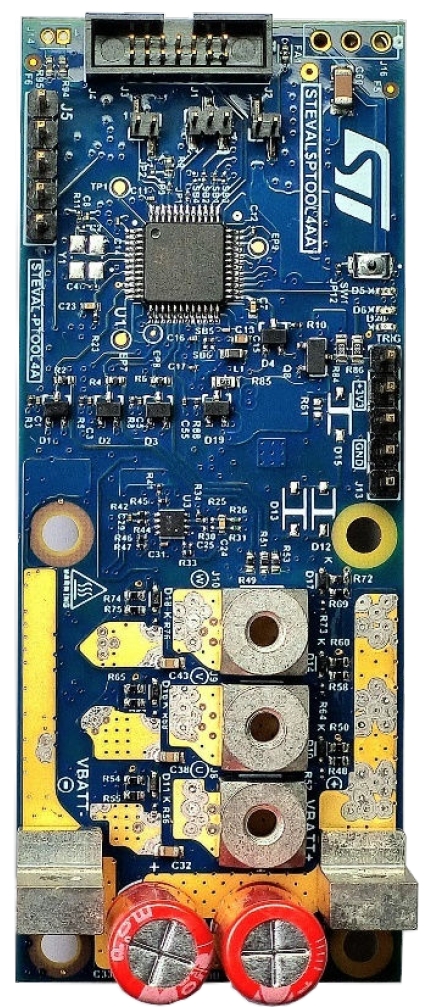

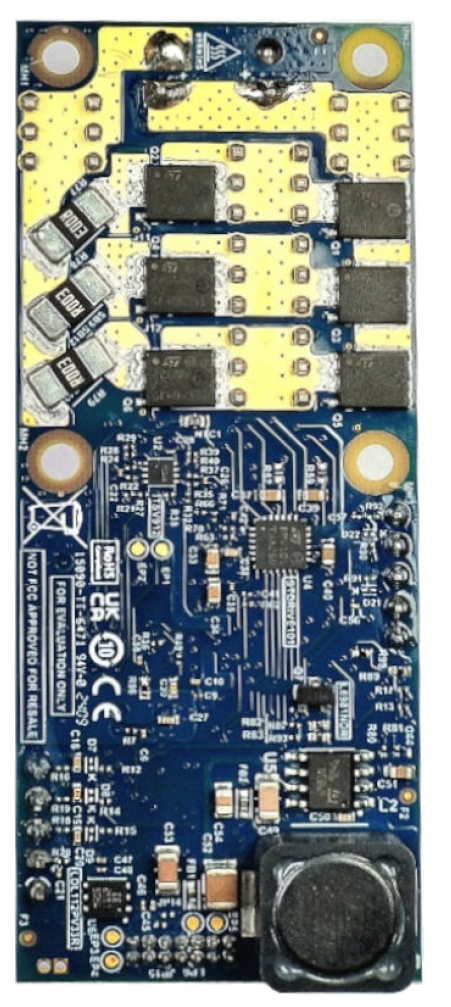

►展示板照片

意法半导体

意法半导体

►方案方块图

意法半导体

►核心技术优势

• 可客制化且可配置的紧凑型参考设计

• 独立的ADC可透过分流器进行三相电流检测

• 透过马达控制库(MCSDK)、关联GUI和解析器提供更广泛的配置

• 无感测器三分流或单分流向量磁场定向控制(FOC) 算法(预设)

• 适用于意法半导体高效能的STM32 ZeST(零速全扭矩)算法,可按需提供

• 无感测器或有感测器的六步骤算法选项

• 支持调节驱动动力学参数

• 支援选择开关频率等工作参数

• 其他标称和故障条件的参数值,例如过电流阈值

• 运转扭力或速度模式

• 提供包括过电流保护、欠压锁定和热保护在内的全方位保护

• 提供意法半导体开发板设计工具的设定范例,以及JSON文件

• 丰富的连接和用户控制选项

►方案规格

• 输入电压:12--28 V 直流电压 (额定21 V,使用 L7987L 选购品最高可达 48 V)

• 输出RMS电流高达20 A

• 专为 5S-6S 锂聚合物电池组设计

• 输出功率:250W

• 开发板由以下关键装置组成:

• STM32G473CET6:基于Arm®的高效能Cortex®-M4 32位元MCU+FPU,采用LQFP48 (7x7mm) 封装。此MCU内嵌三角函数和算术函数数学加速器(CORDIC + FMAC),以及用于马达控制PWM和死区产生的定时器

• STDRIVE101:内建稳压器的三半桥式闸极驱动器,采用VFQFPN (4x4mm) 封装

• STL220N6F7:六个N通道60 V,0.0012 Ω(典型值),120 A,STripFET F7功率MOSFET,采用PowerFLAT 5x6封装

• L6981NDR:38 V,1.5 A同步降压转换器,采用PowerSO-8封装

• LDL112:具有反向电流保护的1.2 A低静态电流LDO,采用SO8-batwing封装

• TSV912IQ2T:双轨对轨输入/输出8 MHz运算放大器

• BAT54KFILM:40 V,300 mA小讯号肖特基二极体(单品)

• BAT54SWFILM:40 V、300 mA小讯号肖特基二极体(系列)

• 2STR2160:低压快速开关PNP功率电晶体

• 2STR1160:低压快速开关NPN功率电晶体

• 2STR21STPS0560Z:60 V、0.25 A功率肖特基整流器

• ESDALC6V1-1U2:用于ESD保护的单线低电容transil TM是一款高精度的500 mA稳压器

• 丰富的硬体特性可提供多个高效率的马达控制选项

• 3个用于反电动势感测的ADC通道

• 总线电压检测

• 透过闸极驱动实现硬体过流保护

• 温度感应选项

• 数位霍尔感测器或编码器输入选项

• 散热器安装选项

• 透过功能丰富的STM32马达控制生态系统实现对永磁同步马达(PMSM) 和无刷直流马达(BLDC) 的控制

• 用于调试/编程的串行线调试(SWD) 端口

• 面向SPI、UART、CAN/I²C引脚的通讯接口

• 用于按钮和微调器的连接器,以及一个板载按键式开关

• 故障、状态LED以及用于照明的外部LED接口

• 可透过子卡实现增强功能

• 用于安装MEMS感测器板或记忆体等子板的连接器

• 透过更换DC-DC转换器来扩大输入电压范围的连接器

• 开发板上的测试焊盘区域,用于监控重要讯号或调试的DAC输出
