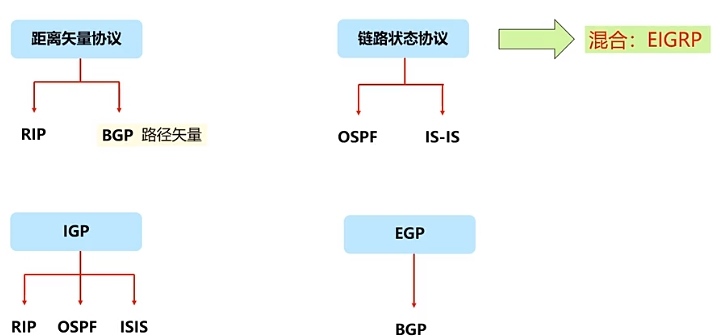

[▲ 路由协议分类](#▲ 路由协议分类)
[▲ 路由协议RIP](#▲ 路由协议RIP)
本章重要程度 ： ☆☆☆☆☆
■ 路由协议
▲路由表
什么是路由？
当路由器（或其他三层设备）收到一个IP数据包时，会查看数据包的IP头部中的目的IP地址 ，并在路由表中进行查找，在匹配到最优的路由后，将数据包扔给该路由所指出接口或者下一跳。
路由器工作原理
建立并维护路由表RIB
直连路由：路由器本地接口所在网段。
静态路由：手工配置的路由条目。
动态路由：路由器之间通过动态路由协议学习到的路由。
根据路由表进行数据转发

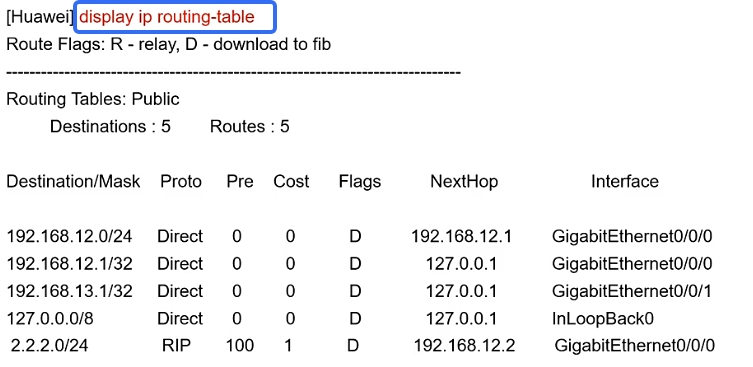

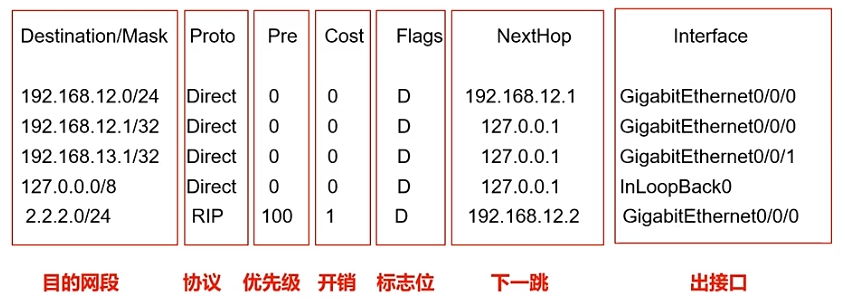

查看路由表

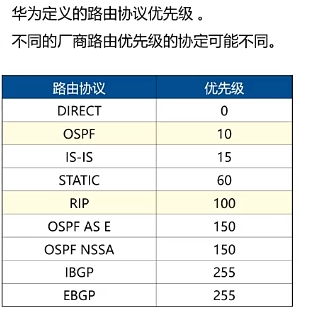

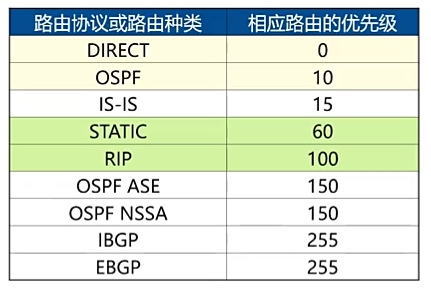

- ※路由的优先级

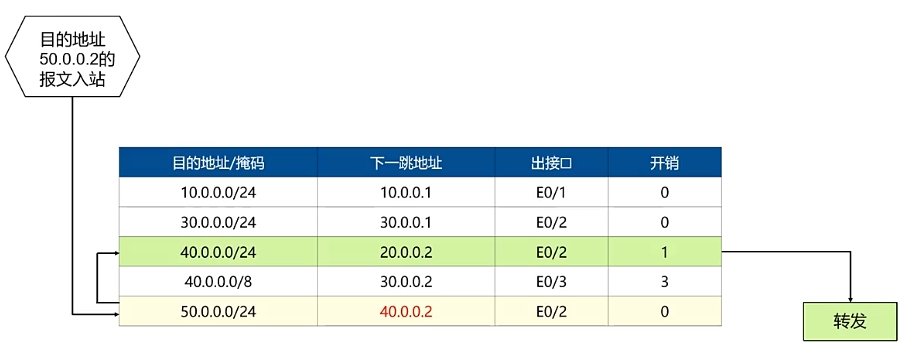

迭代路由
记忆妙招：不能直达，要换乘。

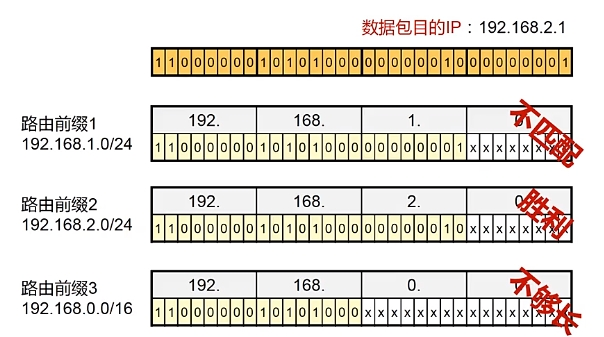

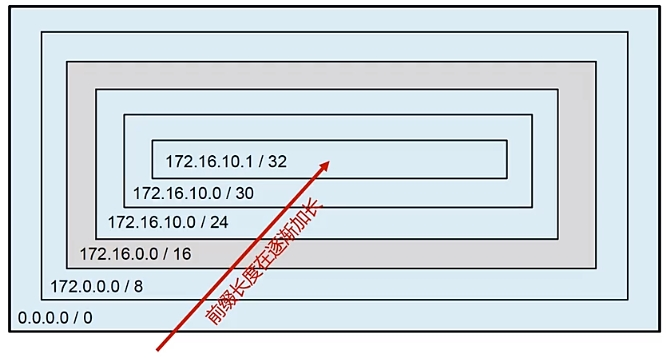

IP路由查找的最长匹配原则
示例
◎ 真题
如果路由优先级为15，则（22）。
A.这是一条静态路由
B.这是一台直连设备
C.该条路由信息比较可靠
D.该路由代价较小
解析：如果路由优先级为15，代表IS-IS协议，该路由信息比较可靠。
◎ 真题
路由信息中不包括（16）
A.跳数
B.目的网络
C.源网络
D.路由权值
◎ 真题
路由条路Flag中带R 的表示迭代路由 ，迭代路由不论有多少出接口和下一跳，仅统计为1条路由。
▲ 静态路由与默认路由
一种最简单的方法就是，采用手工配置方式，为路由器创建静态路由表项。
◎ 静态路由配置

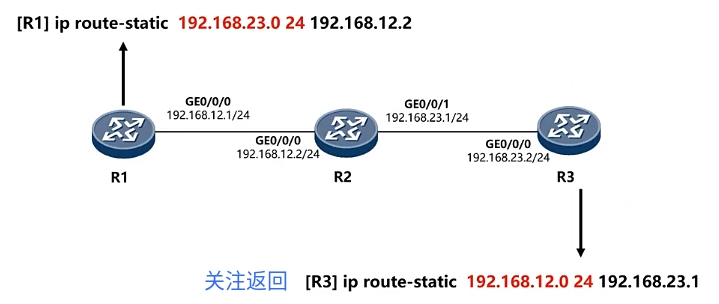

静态路由的配置（关联下一跳IP的方式）

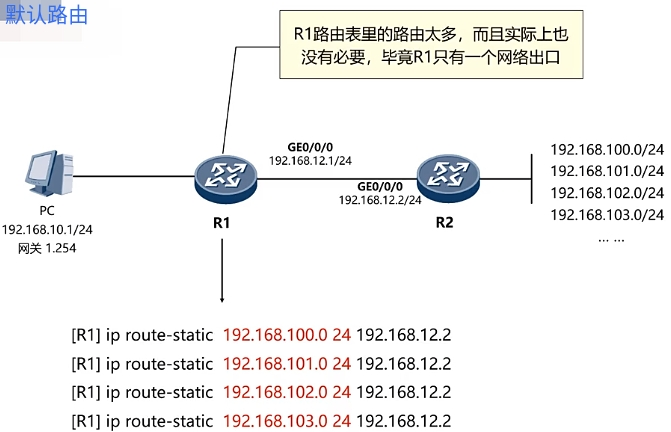

Router\]****ip route-static**** 网络号 掩码 下一跳IP地址 ****静态路由的配置（关联出接口的方式）**** \[Router\] ****ip route-static**** 网络号 掩码 出接口 ****静态路由的配置（关联出接口和下一跳IP的方式）**** \[Router\] ****ip route-static**** 网络号 掩码 出接口 下一跳IP地址 ****配置示例****： \[R1\] ip route-static 192.168.100.0 ****255.255.255.0**** 192.168.12.2 ****\[R1\] ip route-static 192.168.200.0**** ****24**** ****192.168.13.2****  ****注意**** ：通信是****双向**** 的，因此要留意往返流量（的路由）；路由行为是****逐跳****的，因此需要保证沿途每一台路由器都有路由。 #### ****◎**** ****默认路由配置****  R1配置一条****默认路由****指向网络的出口。 > \[R1\] ip route-static ****0.0.0.0**** ****0.0.0.0**** 192.168.12.2 或者 > \[R1\] ip route-static ****0.0.0.0 0**** 192.168.12.2 #### ****◎**** ****静态路由与默认路由特点**** ****静态路由**** * 配置简单 手工配置，可控性高 节省网络带宽 * 网络大，工作量大，比如配置1000条静态路由 * 网络故障，无法响应拓扑动态变化 ****默认路由**** * 默认路由是一种特殊的静态路由，走投无路的选择 * 配置简单，简化管理 * 降低路由CPU、内存资源 * **++**++用处++**++** ****：网络出口路由器/防火墙/核心交换机**** #### ****◎**** ****等价路由和浮动路由**** ****等价路由**** ：前往该目的网段的IP报文路由器会通过所有****有效的接口**** 、下一跳转发，这种转发行为被称为负载分担。 ****浮动路由**** ：主用路由的****备份**** ，保证链路故障时提供备份路由。主用路由下一跳可达时该备份路由不会出现在路由表。 ****◎**** ****真题**** 网络使用一段时间后，用户反馈互联网业务变慢，网络管理员发现NGFW和Core之间下行带宽长时间利用率100%，计划利用空间的干兆端口，在NGFW和Core之间增加一条链路，实现链路带宽扩容以解决网络故障，网络管理员规划以下两种扩容技术方案： ****方案一**** ：原有链路不变，两台设备之间新增链路采用新的互联地址，通过配置静态路由形成（****等价路由****），从而实现两条链路的流量负载。 ****方案二**** ：采用链路聚合技术，将原有链路和新增链路捆绑在一起形成一条逻辑链路，实现链路带宽的提升。****为防止接收端接收到的数据包乱序**** ，可采用（****基于流的****）负载机制，保证同一数据流在同一条物理链路上转发。 *** ** * ** *** ### ▲ 路由协议分类 路由协议分类方式：****按距离矢量和链路状态分类**** 、****按内部网关和外部网关协议****。  ****距离矢量路由协议**** 一般基于**++**++Bellman++**++** **++**++-++**++** **++**++Ford算法++**++** ，****链路状态路由协议**** 基于**++**++Dijkstra算法++**++**（也叫SPF最短路径优先算法)。 ****◎**** ****真题**** 以下关于路由协议的叙述中，****错误****的是（23）。 A.路由协议是通过执行一个算法来完成路由选择的一种协议 B.动态路由协议可以分为距离向量路由协议和链路状态路由协议 ****C.路由协议是一种允许数据包**** ****在**** **++**++主机之间++**++** ****传送信息的协议**** D.路由器之间可以通过路由协议学习网络的拓扑结构 解析：****路由协议主要运行在路由器或其他三层设备之间****，用来传递路由信息。只有OSPF这类链路状态路由协议可以学到网络拓扑，距离矢量路由协议不能学习网络拓扑结构。如果没有C，可以选D。 *** ** * ** *** ### ▲ 路由协议RIP ****RIP(Routing Information Protocol,路由信息协议)**** 内部网关协议IGP，距离矢量路由协议。 华为设备上路由优先级为****100****。 计算跳数：****最大15跳，**** **++**++16跳不可达++**++** ****，一般用于小型网络****。 几个时钟：****30s**** 周期性更新路由表(Update Timer，更新定时器:30s)、****180s**** 无更新(无效/老化定时器Age Timer：180s)表示不存在、****300s**** ****(5 min)****删除路由表。垃圾收集定时器(Garbage-collect Timer):120s。 支持等价负载均衡和链路冗余，使用****UDP**** 520端口。 * ****※**** ****RIPv1与RIPv2对比****  ****距离矢量路由协议**** 使用距离矢量路由协议的路由器****并不了解网络的拓扑**** 。该路由器****只知道**** ：自身与目的网络之间的****距离**** 。应该往哪个****方向****或哪个接口转发数据包。 ****距离矢量路由协议特点**** 周期性地更新（广播）整张路由表。 * 距离Distance一多远 * 矢量Vector---哪个方向 ****RIP路由的度量值**** RIP以****跳数****作为度量值，虽然简单，但事实上不科学。 ****如何查看RIP路由的度量值**** ****？**** > \[R1\]****display ip routing-table**** * ****※**** ****路由优先级****  ****RIP防环机制**** ①最大跳数：当一个路由条目发送出去会自动加1跳，****跳数最大为15跳****，16跳意味着不可达。 ②****水平分割****：一条路由信息不会发送给信息的来源。 ③****反向毒化的水平分割****：把从邻居学习到的路由信息设为16跳，再发送给那个邻居。 ④抑制定时器和触发更新也可以防止环路。 ****◎**** ****真题**** 在RIP协议中，默认的最大度量值是（）跳，除了设置最大度度量值外，还可以采用（）防止路由环路。 ****A.15**** B.16 C.32 D.64 A.水平分割和垂直翻转 ****B.水平分割和路由毒化**** C.垂直翻转和路由毒化 D.垂直翻转和毒化逆转 *** ** * ** *** 至此，本文分享的内容就结束了。
