数据通信学习笔记之OSPF的基础术语

Router ID

RouterID 用于在自治系统中唯一标识一省运行 OSPF 的路由器,它是一个 32 位的无符号整数

配置完成后,如果需要修改 Router ID 的话,需要重启进程才能上生效

​<Huawei>reset ospf 1 process​ // 重启 ospf 进程 1

RouterID 选举规则如下:

  • 手动配置 OSPF 路由器的 RouterID (建议手动配置)
  • 如果没有手动配置 Router ID,则路由器使用 Loopback 接口中最大的 IP 地址作为 RouterID
  • 如果没有配置 Loopback 接口,则路由器使用物理接口中最大的 IP 地址作为 Router ID

全局 Router ID:针对所有协议生效。比进程的 Router ID 优先级低

​[Huawei]router id 1.1.1.1​

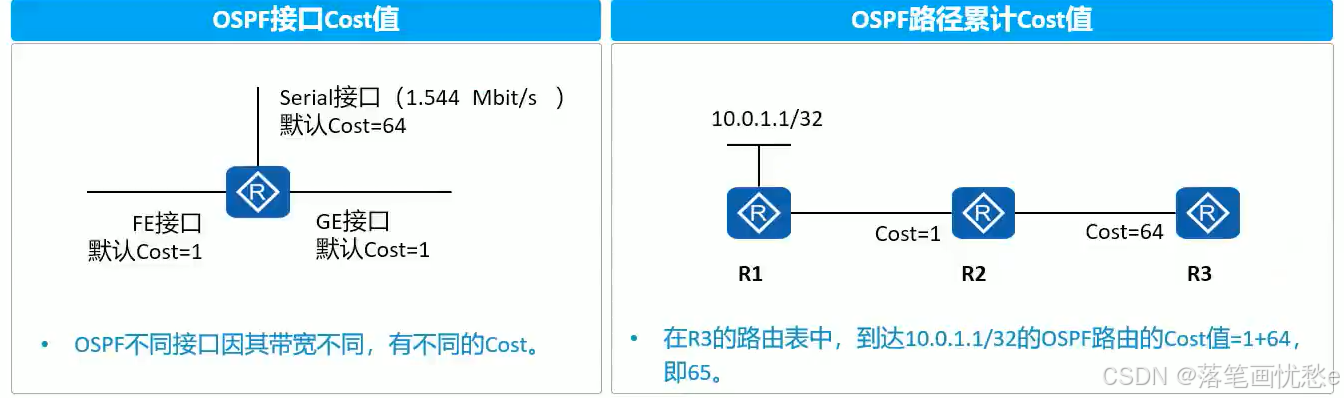

度量值

OSPF 使用 Cost(开销)作为路由的度量值。每一个激活了 OSPF 的接口都会维护一个接口 Cost 值,缺省的接 100 Mbit/sCost =其中 100Mbit/s 为 OSPF 指定的缺省参考值,该值是可配置的接口带宽

OSPF 以"累计 cost"为开销值,也就是流量从源网络到目的网络所经过所有路由器的出接口的 cost 总和。

邻居表

OSPF 在传递链路状态信息之前,需先建立 OSPF 邻居关系。

OSPF 的邻居关系通过交互 Hello 报文建立

OSPF 邻居表显示了 OSPF 路由器之间的邻居状态,使用 display ospf peer​ ​查看

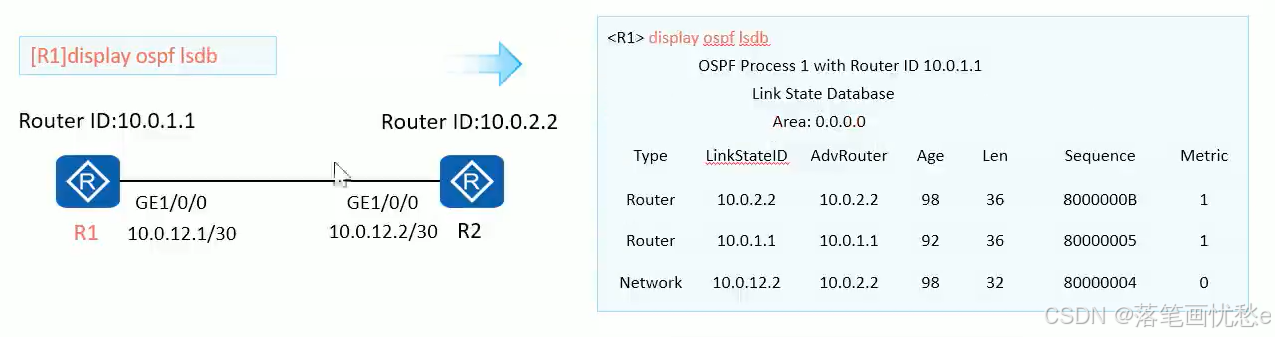

LSDB

LSDB 会保存自己产生的及从邻居收到的 LSA 信息,

本例中 R1 的 LSDB 包含了三条 LSA。

Type 标识 LSA 的类型,AdvRouter 标识发送 LSA 的路由器

用命令行 display ospf lsdb​ ​查看 LSDB 表
