数据通信学习笔记之OSPF的基础术语-距离矢量路由协议

距离矢量路由协议

运行距离矢量路由协议的路由器周期性地泛洪自己的路由表。通过路由的交互,每台路由器都从相邻的路由器学习到路由,并且加载进自己的路由表中,然后再通告给其他相邻路由器

对于网络中的所有路由器而言,路由器并不清楚网络的拓扑,只是简单的知道要去往某个目的双段方向在哪里,开销有多大

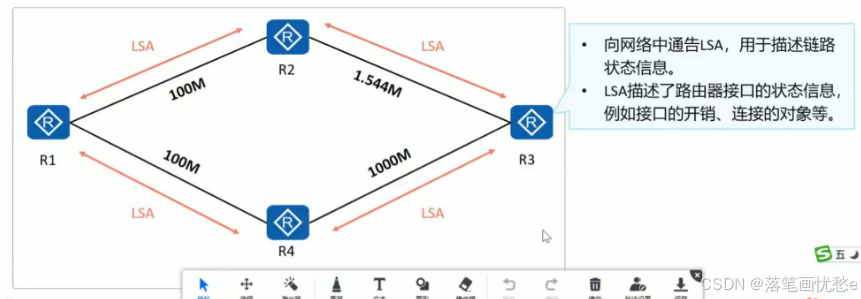

LSA 泛红

链路状态路由协议通告的的是链路状态而不是路由信息

运行链路状态路由协议的路由器之间首先会建立邻居关系,然后彼此之间开始交互 LSA (Link stateAdvertisement,链路状态通告)。

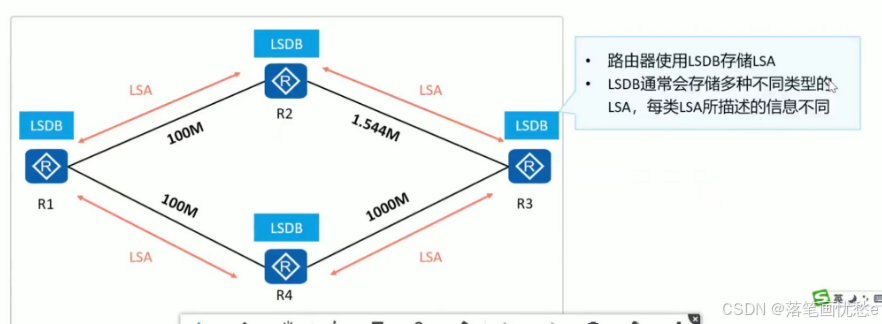

LSDB 维护

每台路由器都会产生 LSA,路由器将接收到的 LSA 放入自己的 LSDB (Link state DataBase,链路状态数据库)。路由器通过对 LSDB 中所存储的 LSA 进行解析,进而了解全网拓扑。

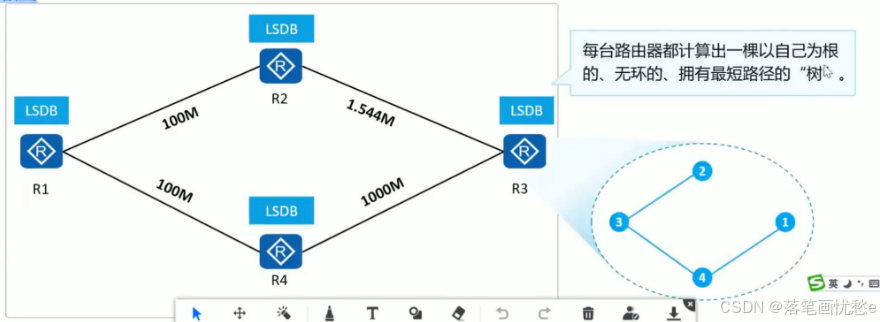

SPF 计算

每台路由器基于 LSDB,使用 SPF (Shortest Path First,最短路径优先)算法进行计算。每台路由器都计算出一棵以自己为根的、无环的、拥有最短路径的"树"。有了这棵"树",路由器就已经知道了到达所有网段的优选路径。

路由表生成

路由器将计算出来的优选路径,加载进自己的路由表 (Routing Table)

选路原则:域内路由(1、2 类 LSA) > 域间路由(3 类 LSA) > 域外路由 1 > 域外路由 2

OSPF(Open Shortest Path First,开放式最短路径优先)具有扩展性强,收敛速度快等特点,作为优秀的内部网关协议被广泛使用

针对 IPv4 使用 OSPF version 2

针对 IPv6 使用 OSPF version 3 (思科的 OSPFv3 同时支持 IPv4)

OSPF 的优点:

  • 基于 SPF 算法,以"累计链路开销"作为选路参考值
  • 采用组播形式收发部分协议报文
  • 支持区域划分
  • 支持报文认证
  • 支持对等价路由进行负载分担

路由形成过程:

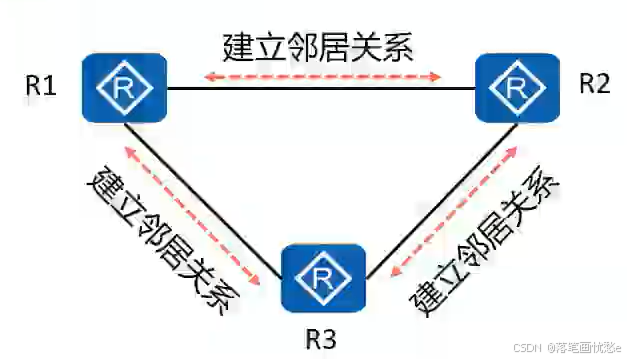

建立邻居关系

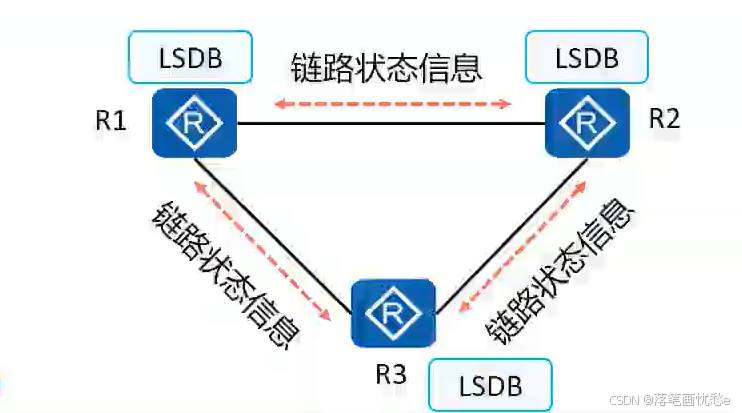

同步 LSDB 链路状态信息

进行路径计算

生成路由表
