路由交换网络专题 | 第八章 | GVRP配置 | 端口安全 | 端口隔离 | Mux-VLAN | Hybrid

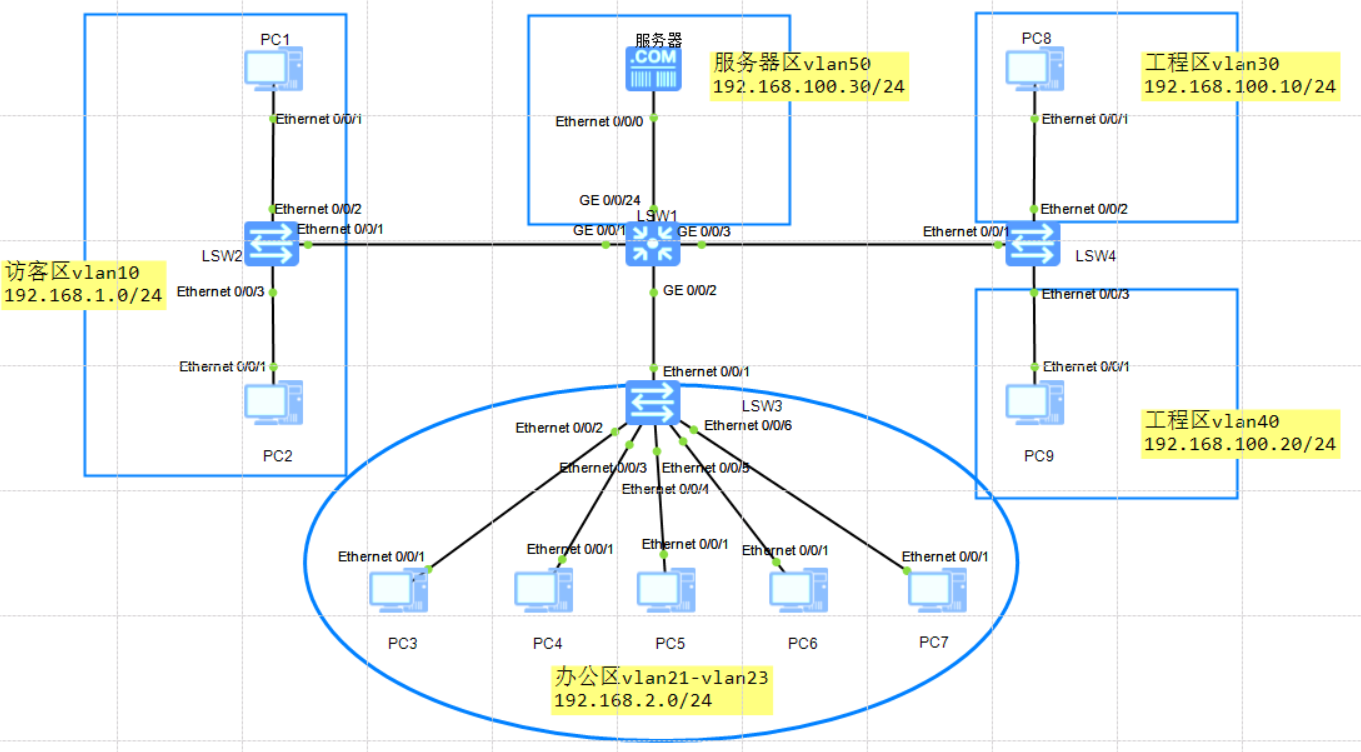

拓扑图

（1）通过 LSW1 交换机配置 GVRP 协议同步 VLAN 信息到所有接入层设备。

• 基于 GARP 机制：GVRP 是通用属性注册协议 GARP（Generic Attribute Registration Protocol）的一种应用，用于注册和注销 VLAN 属性。GARP 主要用于建立一种属性传递扩散的机制，以保证协议实体能够注册和注销该属性。

• 注册模式：

  • Forbidden 模式：禁止该接口动态注册、注销 VLAN，同时删除端口上所有 VLAN，不发送 VLAN 的声明消息。

  • Fixed 模式：该接口只传播静态配置的 VLAN 信息，不学习动态 VLAN 信息。

  • Normal 模式：接口既可以学习动态 VLAN 信息，也可以传播静态配置的 VLAN 信息，这是华为设备上 GVRP 接口的默认注册模式。

• 通常来说，GVRP 允许网络设备根据局域网中成员设备的变化来动态更新 VLAN 配置，而不需要手动配置每个设备。

• 前提：首先端口要放行相应的VLAN

  // 需要在每个接口上启用GVRP，启用之后，配置的vlan信息将会同步
  // 其余同步的设备也需要配置gvrp
  [SW1]gvrp // 首先在设备上启用
  [SW1-GigabitEthernet0/0/1]gvrp // 然后在接口上启用
  [SW1-GigabitEthernet0/0/24]gvrp
  [SW1-GigabitEthernet0/0/3]gvrp

  [SW1-GigabitEthernet0/0/1]gvrp registration normal // 默认为normal模式

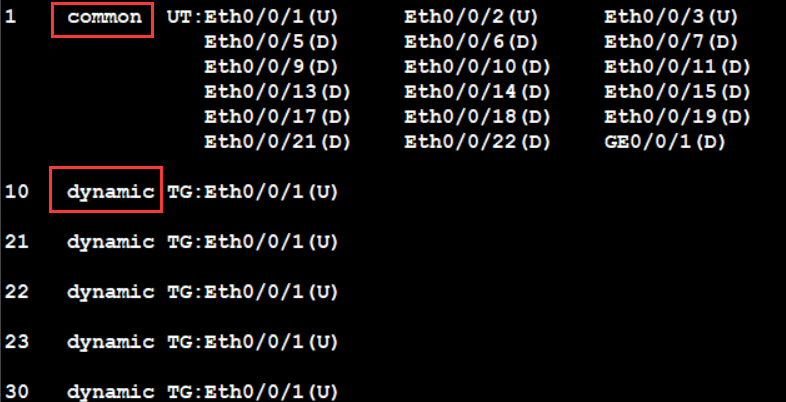

• 通过gvrp学习到的VLAN 都是动态VLAN，这里dynamic为动态，自己创建的common为静态。

• gvrp一般不是用在汇聚交换机信息同步到接入交换机；动态VLAN 是不能进行划分,所以一般配置同步在汇聚交换机和核心交换机上。

• 配置注意事项：
  • 接口的 GVRP 功能只能配置在 Trunk 类型的接口上。
  • 网络中各个设备的 GVRP 定时器配置应保持一致，否则可能造成动态 VLAN 震荡。
  • 全局 GVRP 功能与 VBST 功能互斥，Eth - Trunk 接口视图下的 GVRP 功能与 M - LAG 功能互斥。
  • STP、RSTP、MSTP 协议的实例 0、ERPS、Smart Link 的阻塞接口能阻塞 GVRP 协议报文。
  • 通过 GVRP 协议注册的动态 VLAN 不支持配置保留 VLAN，且保留 VLAN 信息不会通过 GVRP 协议传播到其他设备上，也不支持配置 Access/Trunk/Hybrid 类型接口缺省 VLAN。

（2）访客区域通过配置端口隔离实现 PC1 与 PC2 通信隔离。

//  隔离全部通信，all 和L2模式，L2则是二层模式，all 不管二层三层都可以
[SW2]port-isolate mode all
// 分别在两个接口上进行启用

[SW2-Ethernet0/0/3]port-isolate enable
[SW2-Ethernet0/0/2]port-isolate enable

(3）设置 SW2 接入 PC1 与 PC2 的端口的最大接入数为 1，一旦接入其他设备，接口会自动关闭。

• 端口安全问题

// 在端口下开启
[SW2-Ethernet0/0/2]port-security enable
// 启用端口黏贴，与现在连接的主机的MAC地址进行一个黏贴；后面参数也可以添加MAC地址
[SW2-Ethernet0/0/2]port-security mac-address sticky
// 接入其他设备时可以自动关闭
[SW2-Ethernet0/0/2]port-security protect-action shutdown

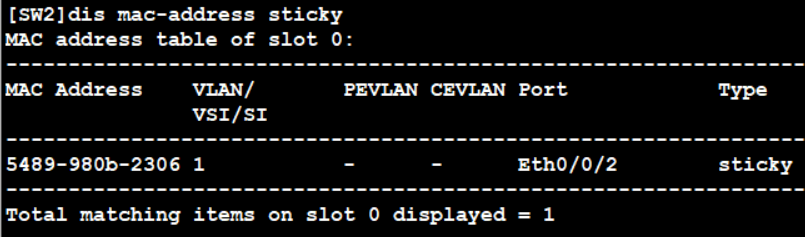

• 可以查看黏贴的地址：

• *号则是逻辑断开：

（4）办公区域通过 Mux-VLAN 技术，使 PC3 可以访问区域内任何 PC，PC4 和 PC5 之间可以互访，PC6 和 PC7之间不能互访。PC3 属于 VLAN 21，PC4 与 PC5 属于 VLAN 22，PC6 与 PC7 属于 VLAN 23。

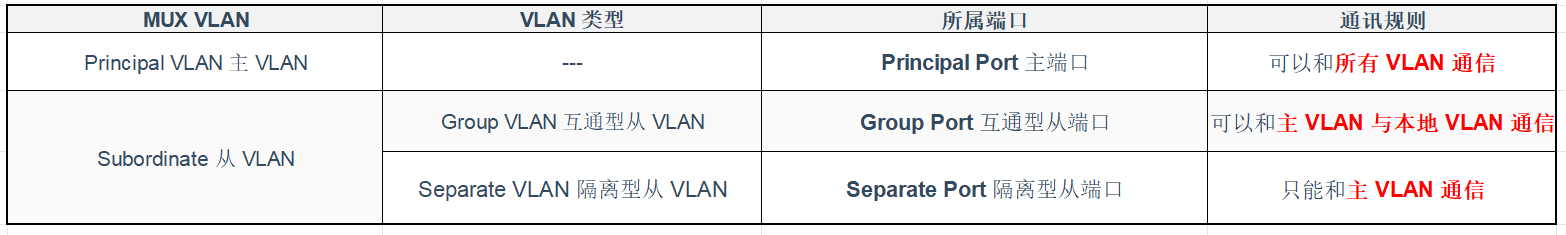

• MUX VLAN（Multiplex VLAN）：部分VLAN间可以互通、部分VLAN间隔离、VLAN内用户隔离
• 一种通过VLAN进行网络资源控制的机制；
  只适用于二层网络 中、对**同一网段的用户进行互通和隔离；
  实现 处于相同网段的设备划入不同VLAN后，虽然二层通信是隔离的，但还 可以和指定VLAN通信**，还可以实现禁止相同VLAN内的不同设备间的通信。

• 思路分析：
  • 将PC3的vlan设置成主VLAN，PC4,5设置为互通型从VLAN，将PC6,7设置为隔离性从VLAN。

// 将 VLAN 100 启用mux-vlan，并配置为主vlan
[SW3]vlan 21
[SW3-vlan21]mux-vlan
// 互通型VLAN
[SW3-vlan21]subordinate group 22
// 隔离型VLAN
[SW3-vlan21]subordinate separate 23

//将接口分别划入对应VLAN，并且启用MUX-Vlan;每个接口都需要启用
[SW3-Ethernet0/0/5]port mux-vlan enable

（5）工程区域通过 hybrid 技术，使 PC8 和 PC9 均可以访问服务器，而之间不能互访。

• 使用hybrid技术也需要在相同的网段：

// 华为默认就是hybrid
[SW4-Ethernet0/0/2]port link-type hybrid
// 打上30的标签
[SW4-Ethernet0/0/2]port hybrid pvid vlan 30
// 放行30，同时剥离50标签
[SW4-Ethernet0/0/2]port hybrid untagged vlan 50 30

• 对于vlan40要做这样的操作

#   // 对于vlan 40同样要做
interface Ethernet0/0/3
 port hybrid pvid vlan 40
 port hybrid untagged vlan 40 50
#

• 连接服务器的端口配置：

#
interface GigabitEthernet0/0/24
 port hybrid pvid vlan 50
 port hybrid untagged vlan 30 40 50
#

**总结：**因为双方接口都不会剥离彼此的VLAN标签，所以不会通信。

（6）PC3 至 PC7 是否要配置不同 IP 地址网段？为什么？

• 不需要。因为MUX-Vlan是二层隔离，配置不同地址段，就已经隔离了。就因为在相同的网段才需要用到MAX-Vlan。
