51单片机驱动 矩阵键盘

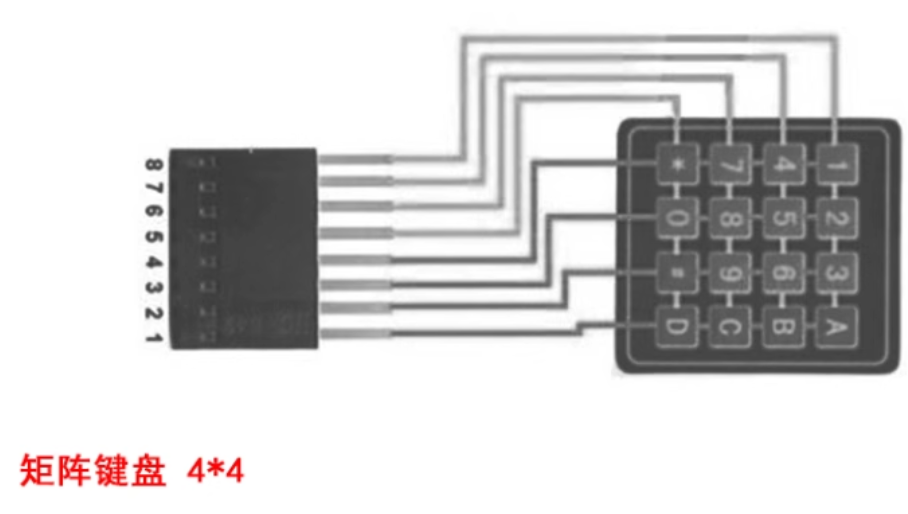

连接方式为8-1顺序连接P1端口P10-P17,代码返回键值 0-15.

cpp 复制代码
// 矩阵键盘扫描
uchar key_scan(void)
{
    u8 key_value = 255;
    u8 row, col;

    // 设置P1.0-P1.3为输出,P1.4-P1.7为输入
    P1 = 0xF0;  // 1111 0000

    if((P1 & 0xF0) != 0xF0) {  // 有按键按下
        delay_ms(10);  // 消抖
        if((P1 & 0xF0) != 0xF0) {  // 确认按键按下
            // 逐行扫描
            for(row = 0; row < 4; row++) {
                P1 = ~(1 << row) | 0xF0;  // 将当前行置低,其他行置高

                // 检查列
                if((P1 & 0x10) == 0) col = 0;  // 第1列
                else if((P1 & 0x20) == 0) col = 1;  // 第2列
                else if((P1 & 0x40) == 0) col = 2;  // 第3列
                else if((P1 & 0x80) == 0) col = 3;  // 第4列
                else continue;

                // 计算键值
                key_value = row * 4 + col ;  // 键值从0开始

                // 等待按键释放
                while((P1 & 0xF0) != 0xF0);
                delay_ms(10);  // 消抖


                break;
            }
        }
    }
		return key_value;
}
