STM32 USART串口

一、通信接口

二、串口通信

  • 串口是一种应用十分广泛的通讯接口,串口成本低、容易使用、通信线路简单,可实现两个设备的互相通信

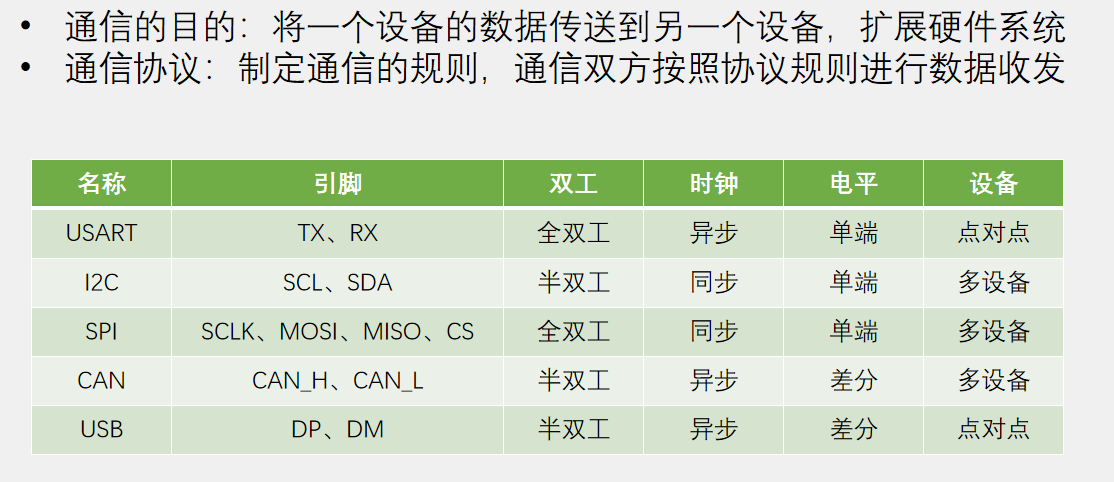

  • 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信,极大地扩展了单片机的应用范围,增强了单片机系统的硬件实力

三、硬件电路

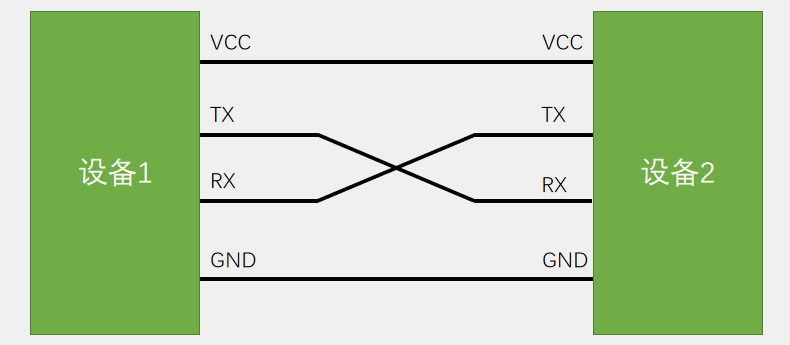

  • 简单双向串口通信有两根通信线(发送端TX和接收端RX)
  • TX与RX要交叉连接
  • 当只需单向的数据传输时,可以只接一根通信线
  • 当电平标准不一致时,需要加电平转换芯片

四、电平标准

  • 电平标准是数据1和数据0的表达方式,是传输线缆中人为规定的电压与数据的对应关系,串口常用的电平标准有如下三种:
  • TTL电平:+3.3V或+5V表示1,0V表示0
  • RS232电平:-3~-15V表示1,+3~+15V表示0
  • RS485电平:两线压差+2~+6V表示1,-2~-6V表示0(差分信号)

五、串口参数

  • 波特率:串口通信的速率
  • 起始位:标志一个数据帧的开始,固定为低电平

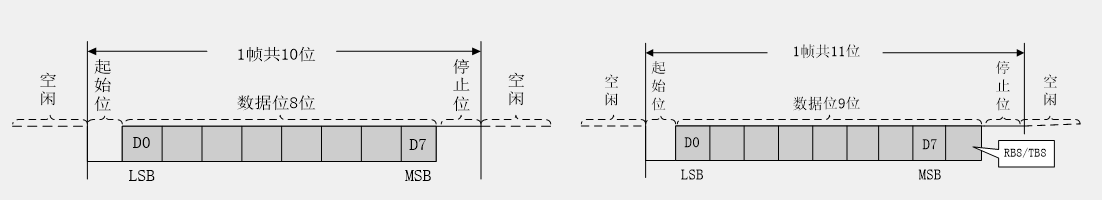

  • 数据位:数据帧的有效载荷,1为高电平,0为低电平,低位先行
  • 校验位:用于数据验证,根据数据位计算得来
  • 停止位:用于数据帧间隔,固定为高电平

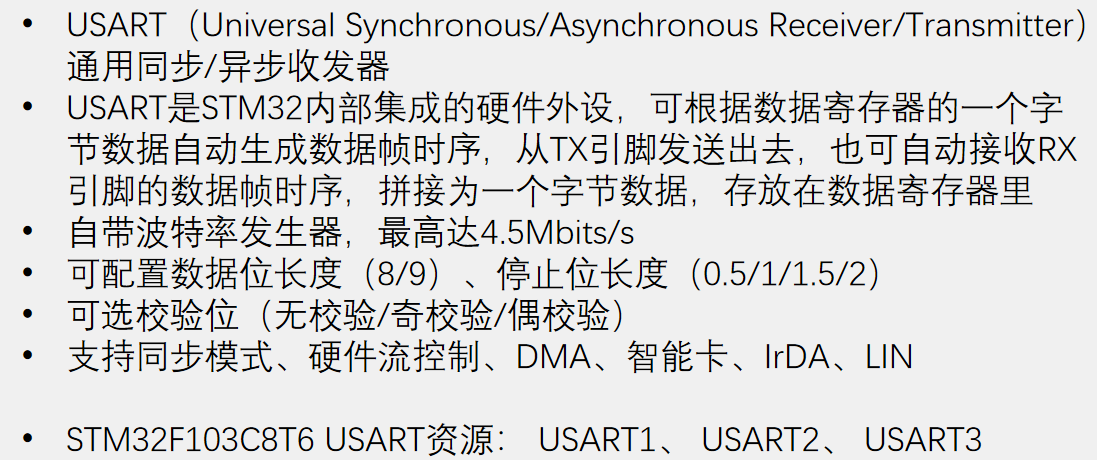

六、USART简介

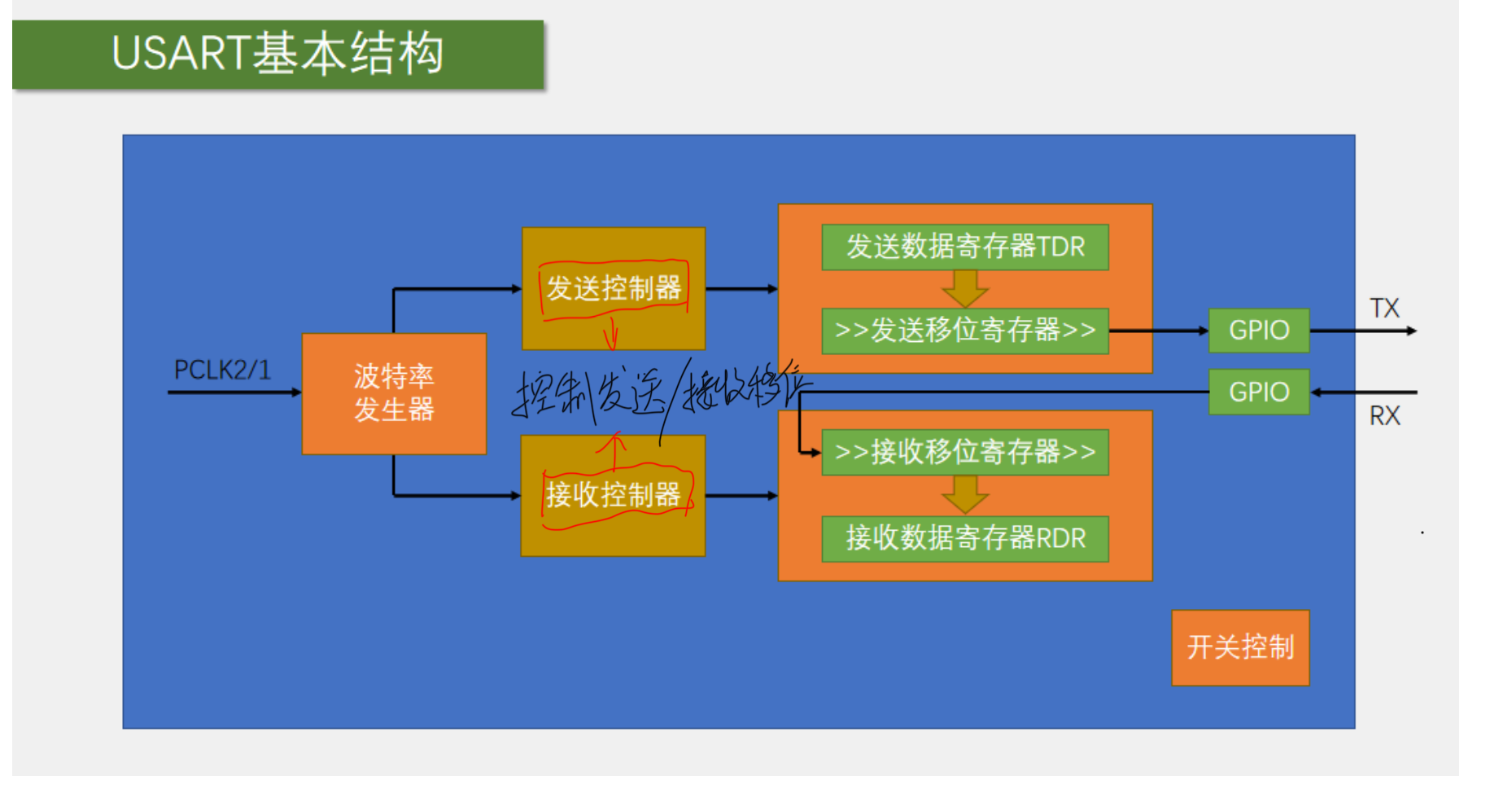

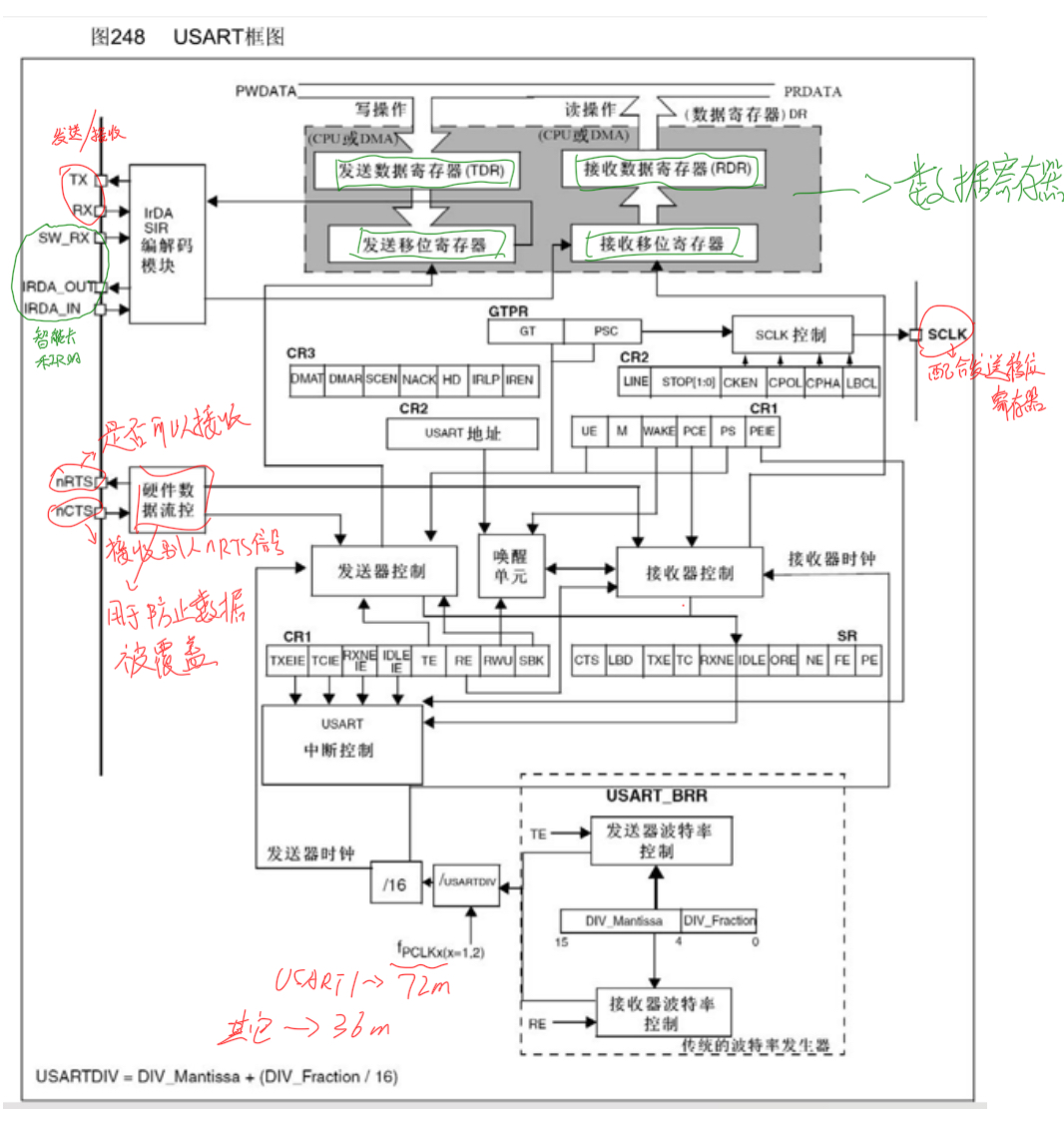

七、USART框图

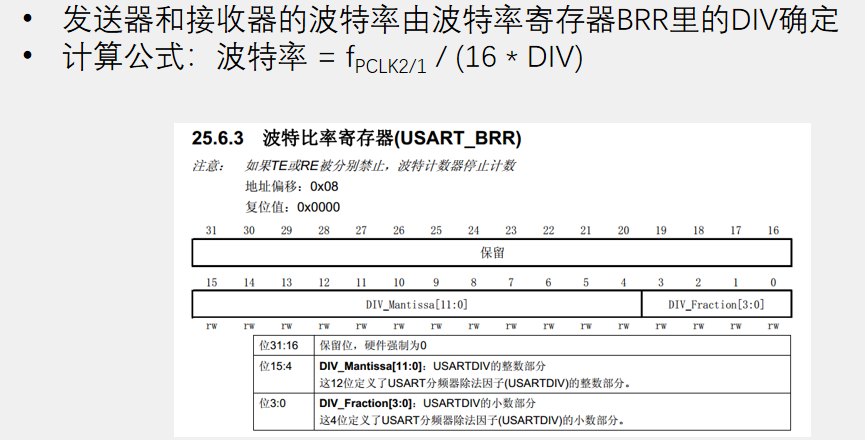

八、波特率发生器

九、代码部分

cpp 复制代码
void USART_DeInit(USART_TypeDef* USARTx);//恢复缺损配置
void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct);//初始化
void USART_StructInit(USART_InitTypeDef* USART_InitStruct);//结构体初始化

//结构体,用来配置同步时钟输出的,包括时钟是不是要输出,时钟的极性相位等参数
void USART_ClockInit(USART_TypeDef* USARTx, USART_ClockInitTypeDef* USART_ClockInitStruct);
void USART_ClockStructInit(USART_ClockInitTypeDef* USART_ClockInitStruct);

void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState);//使能
void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState);
//中断输出使能

void USART_DMACmd(USART_TypeDef* USARTx, uint16_t USART_DMAReq, FunctionalState NewState);
//开启USART到DMA的触发通道
void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);//发送数据
uint16_t USART_ReceiveData(USART_TypeDef* USARTx);//接收数据


FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);//获取标志位状态
void USART_ClearFlag(USART_TypeDef* USARTx, uint16_t USART_FLAG);//清除标志位
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT);//获取中断状态
void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT);//清除中断挂起位

整体代码:

cpp 复制代码
#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

/**
  * 函    数:串口初始化
  * 参    数:无
  * 返 回 值:无
  */
void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制,不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx|USART_Mode_Rx;			//模式,选择为发送模式
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验,不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位,选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长,选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init,配置USART1

	/*开启中断的代码*/
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//对 NVIC 的优先级分组进行配置。

	NVIC_InitTypeDef NVIC_InitStruct;
	NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn; //指定要配置的中断通道为定时器 2 的中断通道
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE; //使能该中断通道
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;//设置该中断的抢占优先级为 2
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;//设置该中断的子优先级为 1
	NVIC_Init(&NVIC_InitStruct);

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1,串口开始运行
}

/**
  * 函    数:串口发送一个字节
  * 参    数:Byte 要发送的一个字节
  * 返 回 值:无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器,写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位,故此循环后,无需清除标志位*/
}

/**
  * 函    数:串口发送一个数组
  * 参    数:Array 要发送数组的首地址
  * 参    数:Length 要发送数组的长度
  * 返 回 值:无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数:串口发送一个字符串
  * 参    数:String 要发送字符串的首地址
  * 返 回 值:无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组(字符串),遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数:次方函数(内部使用)
  * 返 回 值:返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数:串口发送数字
  * 参    数:Number 要发送的数字,范围:0~4294967295
  * 参    数:Length 要发送数字的长度,范围:0~10
  * 返 回 值:无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数:使用printf需要重定向的底层函数
  * 参    数:保持原始格式即可,无需变动
  * 返 回 值:保持原始格式即可,无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数:自己封装的prinf函数
  * 参    数:format 格式化字符串
  * 参    数:... 可变的参数列表
  * 返 回 值:无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始,接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组(字符串)
}

/**
  * 函    数:获取串口接收标志位
  * 参    数:无
  * 返 回 值:串口接收标志位,范围:0~1,接收到数据后,标志位置1,读取后标志位自动清零
  */
uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)			//如果标志位为1
	{
		Serial_RxFlag = 0;
		return 1;					//则返回1,并自动清零标志位
	}
	return 0;						//如果标志位为0,则返回0
}

/**
  * 函    数:获取串口接收的数据
  * 参    数:无
  * 返 回 值:接收的数据,范围:0~255
  */
uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;			//返回接收的数据变量
}

/**
  * 函    数:USART1中断函数
  * 参    数:无
  * 返 回 值:无
  * 注意事项:此函数为中断函数,无需调用,中断触发后自动执行
  *           函数名为预留的指定名称,可以从启动文件复制
  *           请确保函数名正确,不能有任何差异,否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		Serial_RxData = USART_ReceiveData(USART1);				//读取数据寄存器,存放在接收的数据变量
		Serial_RxFlag = 1;										//置接收标志位变量为1
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);			//清除USART1的RXNE标志位
																//读取数据寄存器会自动清除此标志位
																//如果已经读取了数据寄存器,也可以不执行此代码
	}
}
