基于BPSK调制解调和LDPC编译码的单载波相干光传输系统matlab误码率仿真

1.算法仿真效果

2.算法涉及理论知识概要

3.MATLAB核心程序

4.完整算法代码文件获得

1.算法仿真效果

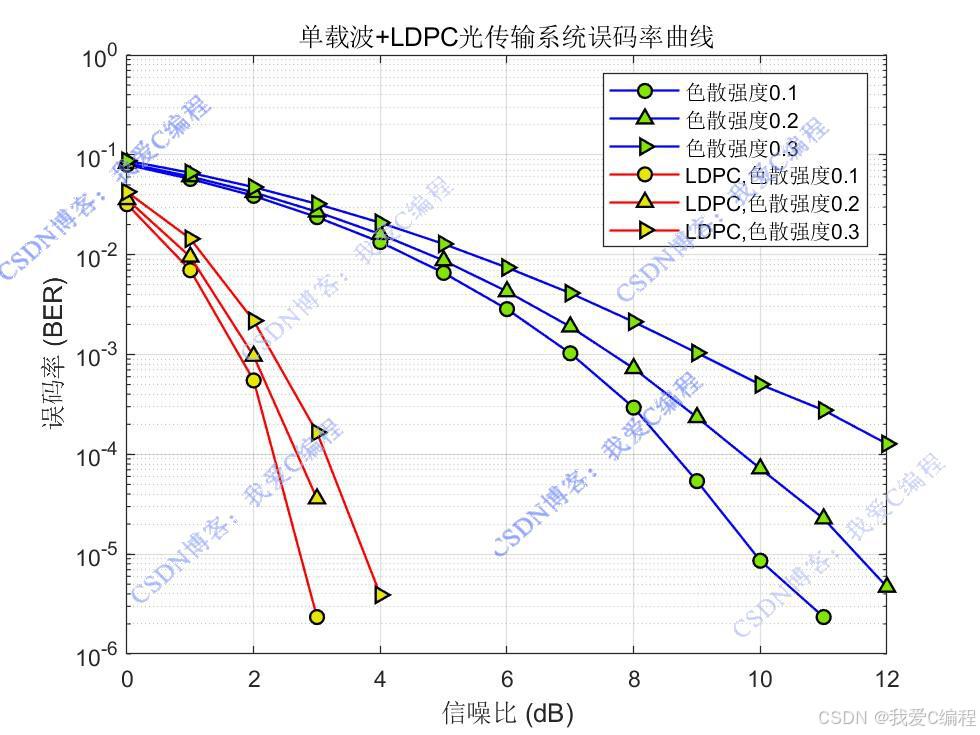

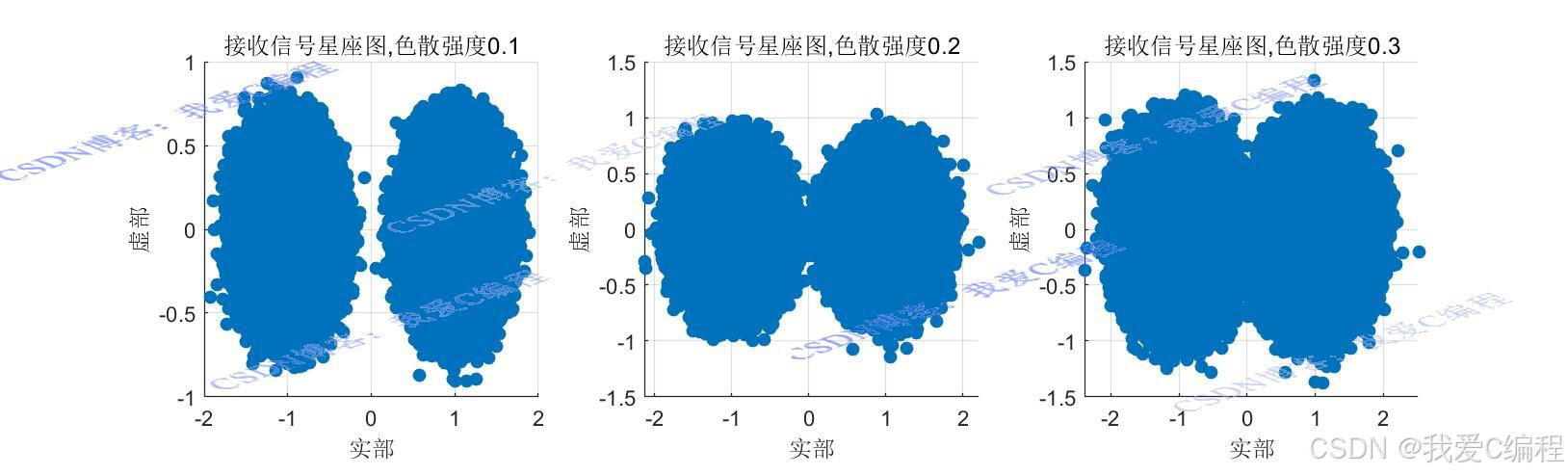

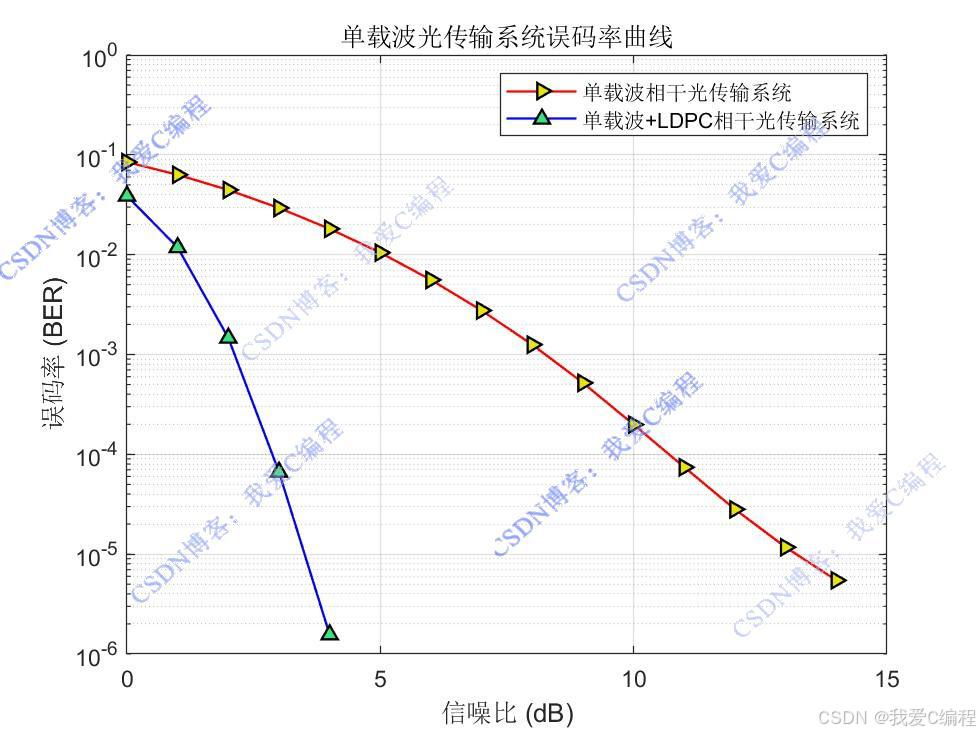

matlab2022a仿真结果如下**（完整代码运行后无水印）**：

仿真操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要

在单载波相干光传输系统中，光信号作为载波来传输信息。发送端将电信号调制到光载波上，通过光纤传输到接收端。接收端采用相干检测技术，利用本地振荡器产生的光载波与接收到的光信号进行混频，从而恢复出原始的电信号。相干检测可以提供更高的接收灵敏度和更好的抗噪声性能，因为它可以同时检测光信号的幅度和相位信息。

单载波相干光传输系统主要由发射端、传输链路和接收端三部分组成。

发射端：

包括数据源、编码器、调制器等模块。数据源产生待传输的数字信号，编码器对信号进行编码处理，以提高信号的抗干扰能力和纠错能力。调制器则将编码后的信号调制到光载波上，形成光信号。在本课题中，采用BPSK调制和LDPC编译码。BPSK（Binary Phase Shift Keying）即二进制相移键控，是一种数字调制方式。它通过改变载波的相位来传输二进制信息。在 BPSK 中，通常用 0 相位表示二进制 "0"，用 π 相位表示二进制 "1"。

传输链路：

通常是光纤，用于传输光信号。在传输过程中，光信号会受到光纤损耗、色散、非线性效应等因素的影响。光在光纤中传输是基于光的全反射原理。当光从折射率较高的介质（纤芯）射向折射率较低的介质（包层）时，在一定的入射角条件下，光线会在纤芯和包层的界面上发生全反射，从而沿着纤芯传播，实现光信号的长距离传输。在多模光纤中，不同模式的光在光纤中传输速度不同，导致光信号在传输过程中发生展宽。不同模式的光在光纤中经历的路径长度不同，从而引起模式间的时延差。光纤材料的折射率随光波长的变化而变化，使得不同波长的光在光纤中具有不同的传播速度。当光信号包含多个波长成分时，各波长成分的传播速度差异会导致光脉冲在传输过程中展宽。

材料色散系数D定义为单位波长变化引起的群时延变化，即D=dλdτ，其中τ是群时延，λ是光波长。材料色散引起的脉冲展宽Δτ与色散系数、光纤长度以及光源的谱宽Δλ有关，可表示为Δτ=DLΔλ。

接收端：

主要包括解调器、解码器、判决器等模块。解调器将接收到的光信号转换为电信号，并进行相干检测，恢复出原始的数字信号。解码器对解调后的信号进行解码处理，判决器则根据解码后的信号进行判决，得到最终的传输数据。

3.MATLAB核心程序

复制代码

.............................................................
figure;
scatter(real(sampled_signal), imag(sampled_signal), 'filled');
title(['接收信号星座图 (SNR = ', num2str(snr_db(end)), ' dB)']);
xlabel('实部');
ylabel('虚部');
grid on;
axis square;
% 绘制误码率曲线
figure;
semilogy(snr_db, ber,'-r>',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.9,0.9,0.0]);

grid on;
xlabel('信噪比 (dB)');
ylabel('误码率 (BER)');
title('单载波光传输系统误码率曲线');
ylim([1e-6 1]);

% 输出其他指标
disp('系统参数:');
fprintf('比特率: %.2f Gbps\n', bit_rate/1e9);
fprintf('符号率: %.2f Gbaud\n', symbol_rate/1e9);
fprintf('采样频率: %.2f GHz\n', fs/1e9);
fprintf('仿真时间: %.2f ms\n', simulation_time*1e3);
fprintf('每符号比特数: %d\n', bits_per_symbol);
fprintf('子载波数量: %d\n', num_subcarriers);

disp('误码率结果:');
for i = 1:num_snr_points
    fprintf('信噪比 = %.2f dB 时, 误码率 = %.2e\n', snr_db(i), ber(i));
end

if Kgain==0.1
   save R42.mat snr_db ber sampled_signal
end
if Kgain==0.2
   save R43.mat snr_db ber sampled_signal
end
if Kgain==0.3
   save R44.mat snr_db ber sampled_signal
end
