Linux 驱动开发步骤及 SPI 设备驱动移植示例

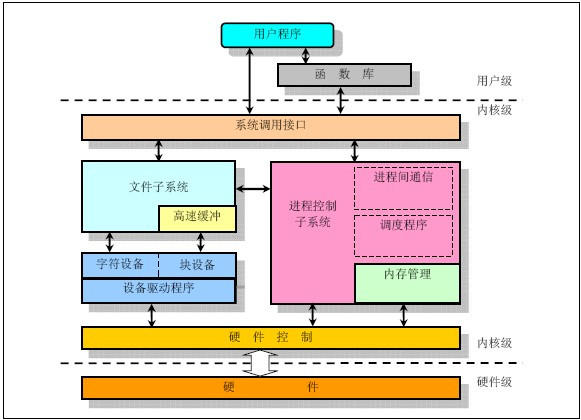

Linux 驱动开发的一般步骤

  1. 硬件了解:深入研究目标硬件设备的工作原理、寄存器映射、电气特性、中断机制等。例如,若开发网卡驱动,需清楚网卡如何与网络介质交互、数据包的收发流程、硬件缓冲区的管理等。只有透彻理解硬件,才能编写出与之适配的驱动程序。
  2. 创建驱动框架:依据 Linux 内核提供的驱动模型,搭建驱动的基本结构。对于字符设备驱动,需定义struct cdev结构体,并实现其初始化函数、设备注册与注销函数等。以简单的 LED 驱动为例,要创建一个包含 LED 初始化、控制等操作的结构体,以及对应的初始化和注册函数,将 LED 设备与内核框架关联起来。
  3. 实现驱动功能:完成硬件初始化,包括设置硬件寄存器使其进入工作状态,如配置 SPI 控制器的时钟频率、数据位宽等。进行寄存器读写操作,通过内核提供的函数(如ioread、iowrite)与硬件寄存器交互,实现数据传输和设备控制。处理设备中断,若设备支持中断,编写中断处理函数,在中断发生时及时响应并处理相关事务,如网卡收到新数据包时触发中断,中断处理函数负责将数据从硬件缓冲区读取到内核缓冲区。
  4. 测试与调试:使用insmod或modprobe命令加载驱动模块,观察系统日志(dmesg命令),查看驱动加载过程中是否有错误信息。编写测试应用程序,从用户空间调用驱动提供的接口,验证驱动功能是否正常。例如,对于字符设备驱动,测试程序可使用open、read、write、close等系统调用来操作设备。利用内核调试工具(如kgdb),设置断点、单步执行等,深入分析驱动运行时的问题,排查错误根源。

SPI 设备驱动移植示例

以将 SPI 设备驱动移植到基于 Linux 系统的嵌入式开发板为例,假设开发板使用的芯片为 具体芯片型号,目标 SPI 设备为 SPI 设备名称,如 SPI Flash。

  1. 硬件连接确认:检查开发板上 SPI 控制器与 SPI 设备的物理连接,包括 SPI 时钟线(SCK)、主机输出从机输入线(MOSI)、主机输入从机输出线(MISO)、从机选择线(CS)等,确保连接正确且稳定。例如,SPI Flash 的 CS 引脚需连接到开发板 SPI 控制器的对应 GPIO 引脚,以便主机选择该从机设备。
  2. 内核配置:进入内核配置界面(通常通过make menuconfig命令),确保内核已启用 SPI 子系统相关选项。在配置菜单中找到 "Device Drivers" -> "SPI support",确保其被选中,若 SPI 控制器有特定的驱动选项(如针对开发板芯片的 SPI 控制器驱动),也需一并选中。例如,若开发板使用的是 芯片厂商 的 SPI 控制器,需确保该厂商对应的 SPI 驱动选项被使能。
  3. 添加设备树描述:在设备树文件(通常位于arch/arm/boot/dts目录下,具体文件名根据开发板型号而定)中添加 SPI 设备的描述信息。例如:
复制代码

spi_device: spi@[SPI控制器地址] {

compatible = "vendor,spi - device - name";

spi - master - num = <[SPI控制器编号]>;

cs - gpios = <&gpio[GPIO端口号] [GPIO引脚号] 0>;

spi - mode = <[SPI模式,如0、1、2、3]>;

spi - clock - freq = <[SPI时钟频率,如10000000]>;

#address - cells = <1>;

#size - cells = <0>;

reg = <[SPI设备片内寄存器地址,若有]>;

};

上述代码中,compatible字段用于匹配驱动程序,cs - gpios指定从机选择引脚,spi - mode设置 SPI 模式,spi - clock - freq设定时钟频率等。

  1. 编写 SPI 设备驱动代码:
  • 创建驱动模块框架:定义 SPI 设备驱动结构体,包含设备操作函数指针等。例如:
复制代码

#include <linux/module.h>

#include <linux/spi/spi.h>

static const struct spi_device_id spi_device_ids[] = {

{"vendor,spi - device - name", 0},

{}

};

MODULE_DEVICE_TABLE(spi, spi_device_ids);

static struct spi_driver spi_device_driver = {

.driver = {

.name = "spi - device - driver",

.owner = THIS_MODULE,

},

.id_table = spi_device_ids,

.probe = spi_device_probe,

.remove = spi_device_remove,

};

  • 实现 probe 函数:在设备探测函数中,完成 SPI 设备的初始化和注册等操作。例如:
复制代码

static int spi_device_probe(struct spi_device *spi)

{

int ret;

// 分配设备私有数据结构体

struct spi_device_private *priv = devm_kzalloc(&spi->dev, sizeof(*priv), GFP_KERNEL);

if (!priv)

return -ENOMEM;

spi_set_drvdata(spi, priv);

// 配置SPI设备,如设置时钟频率、模式等

spi->mode = SPI_MODE_0;

spi->max_speed_hz = 10000000;

ret = spi_setup(spi);

if (ret) {

dev_err(&spi->dev, "spi setup failed: %d\n", ret);

return ret;

}

// 这里可进一步进行硬件相关的初始化,如读写SPI设备的寄存器进行初始化配置

dev_info(&spi->dev, "SPI device %s probed successfully\n", spi->modalias);

return 0;

}

  • 实现 remove 函数:在设备移除函数中,进行资源释放等清理操作。例如:
复制代码

static void spi_device_remove(struct spi_device *spi)

{

// 释放设备私有数据结构体等资源

struct spi_device_private *priv = spi_get_drvdata(spi);

// 若有分配的硬件资源(如DMA通道等),在此处释放

dev_info(&spi->dev, "SPI device %s removed\n", spi->modalias);

}

  • 实现设备操作函数:如实现对 SPI 设备的读写函数。例如:
复制代码

static ssize_t spi_device_read(struct file *filp, char __user *buf, size_t count, loff_t *off)

{

struct spi_device *spi = filp->private_data;

struct spi_device_private *priv = spi_get_drvdata(spi);

// 构建SPI传输消息结构体

struct spi_transfer tr = {

.tx_buf = NULL,

.rx_buf = priv->rx_buffer,

.len = count,

};

struct spi_message msg;

spi_message_init(&msg);

spi_message_add_tail(&tr, &msg);

int ret = spi_sync(spi, &msg);

if (ret) {

dev_err(&spi->dev, "SPI read failed: %d\n", ret);

return ret;

}

// 将读取到的数据从内核缓冲区复制到用户空间

ret = copy_to_user(buf, priv->rx_buffer, count);

if (ret) {

dev_err(&spi->dev, "copy to user failed: %d\n", ret);

return -EFAULT;

}

return count;

}

static ssize_t spi_device_write(struct file *filp, const char __user *buf, size_t count, loff_t *off)

{

struct spi_device *spi = filp->private_data;

struct spi_device_private *priv = spi_get_drvdata(spi);

// 将用户空间数据复制到内核缓冲区

int ret = copy_from_user(priv->tx_buffer, buf, count);

if (ret) {

dev_err(&spi->dev, "copy from user failed: %d\n", ret);

return -EFAULT;

}

// 构建SPI传输消息结构体

struct spi_transfer tr = {

.tx_buf = priv->tx_buffer,

.rx_buf = NULL,

.len = count,

};

struct spi_message msg;

spi_message_init(&msg);

spi_message_add_tail(&tr, &msg);

ret = spi_sync(spi, &msg);

if (ret) {

dev_err(&spi->dev, "SPI write failed: %d\n", ret);

return ret;

}

return count;

}

5.编译与测试:将编写好的 SPI 设备驱动代码编译成内核模块(.ko文件),可通过修改驱动目录下的Makefile文件,添加编译规则。例如:

复制代码

obj - m += spi_device_driver.o

KDIR := /lib/modules/$(shell uname - r)/build

PWD := $(shell pwd)

default:

$(MAKE) - C $(KDIR) M=$(PWD) modules

clean:

$(MAKE) - C $(KDIR) M=$(PWD) clean

然后执行make命令进行编译。编译成功后,使用insmod命令加载驱动模块,通过dmesg命令查看驱动加载信息,确认是否加载成功。接着编写测试应用程序,从用户空间对 SPI 设备进行读写操作,验证驱动功能是否正常。例如:

复制代码

#include <stdio.h>

#include <fcntl.h>

#include <unistd.h>

#include <string.h>

#define SPI_DEVICE_FILE "/dev/spi_device"

int main()

{

int fd = open(SPI_DEVICE_FILE, O_RDWR);

if (fd < 0) {

perror("open spi device failed");

return -1;

}

char write_buf[] = "Hello, SPI device!";

ssize_t write_ret = write(fd, write_buf, strlen(write_buf));

if (write_ret < 0) {

perror("write to spi device failed");

close(fd);

return -1;

}

char read_buf[100];

ssize_t read_ret = read(fd, read_buf, sizeof(read_buf) - 1);

if (read_ret < 0) {

perror("read from spi device failed");

close(fd);

return -1;

}

read_buf[read_ret] = '\0';

printf("Read from SPI device: %s\n", read_buf);

close(fd);

return 0;

}

编译并运行测试程序,观察 SPI 设备的读写操作是否正确,若有问题,通过调试手段(如打印更多调试信息、使用内核调试工具等)排查解决。

通过以上步骤,可完成 Linux 驱动开发以及 SPI 设备驱动的移植与测试工作,使 SPI 设备能够在 Linux 系统下正常工作。在实际开发中,需根据具体硬件和应用需求,灵活调整和优化驱动代码。
