模拟Sch LVS Sch 方法

Step1:打开calibre

打开一个terminal,进到想要做lvs的路径:

在terminal 敲入calibre -gui,产生calibre 界面

点击nmLVS,产生calibre LVS界面

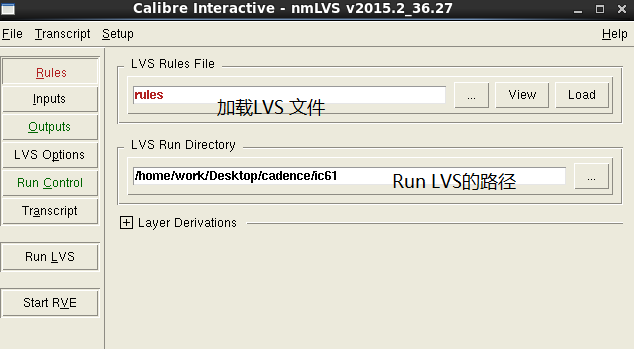

Step2:LVS 界面设置1

LVS rules file:加载lvs规则文件

LVS run directory:填写自己想要的lvs run 路径

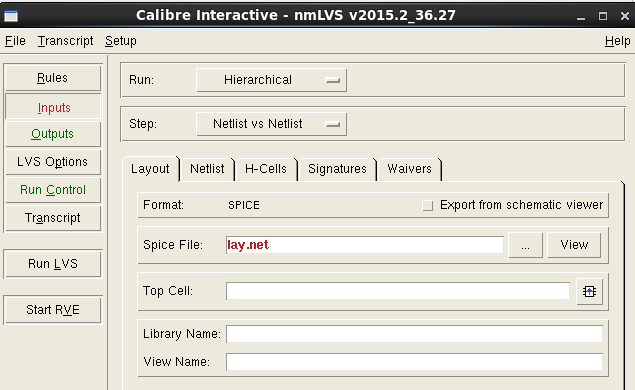

Step3:LVS 界面设置2

Step:选择netlist vs netlist

点击layout,填写需要lvs的电路路径1及top cell名

点击netlist,填写需要lvs的电路路径2及top cell名

Step4:LVS 界面设置3

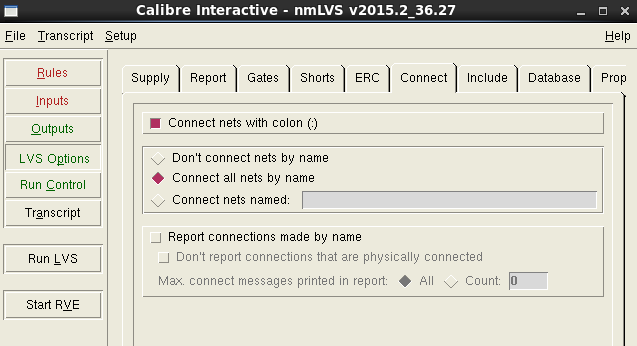

点击LVS options,再点击connect,选择connect nets with colon(😃,connect all nets by name

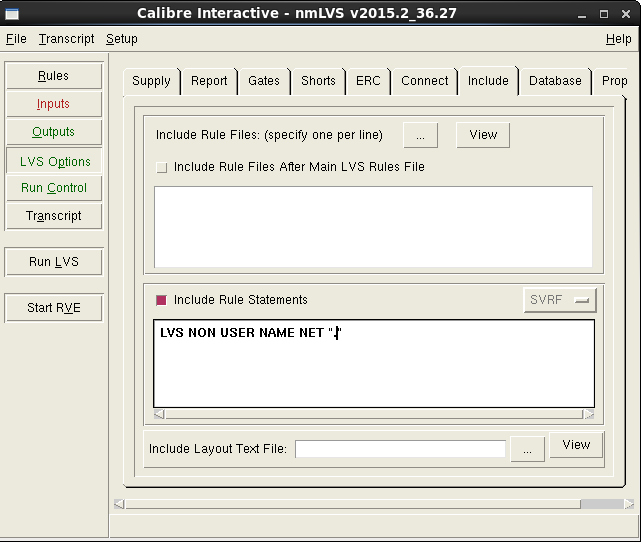

点击include,填上LVS NON USER NAME NET "." 语句,这样两个模块之间连接,netlist A 命名为1,但另一个netlist B 命名为2,如果没有这一个语句,就会认为不匹配,实际上是匹配的。填上这个语句,就会认为lvs匹配.

Step5:LVS 界面设置4

在界面上点击Run LVS,等待运行结束

在点击Start RVE

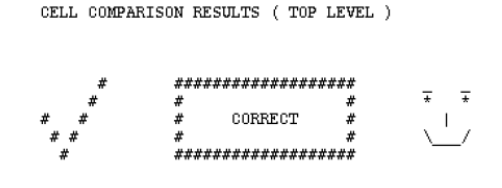

如果出现笑脸,说明LVS通过,如果没有,则需要检查,排除bug后,重新做LVS
