FPGA图像处理(5)------ 图片水平镜像

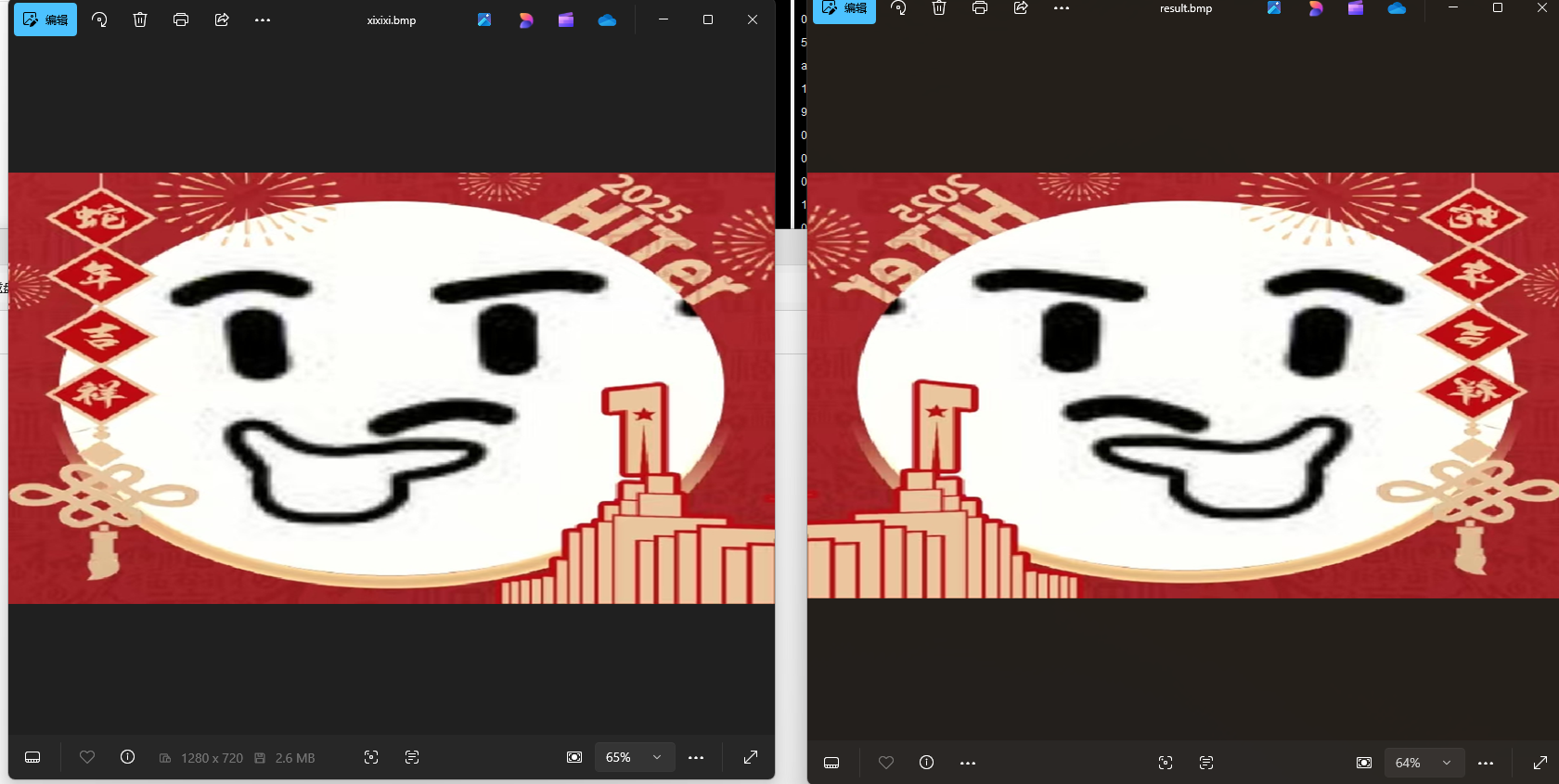

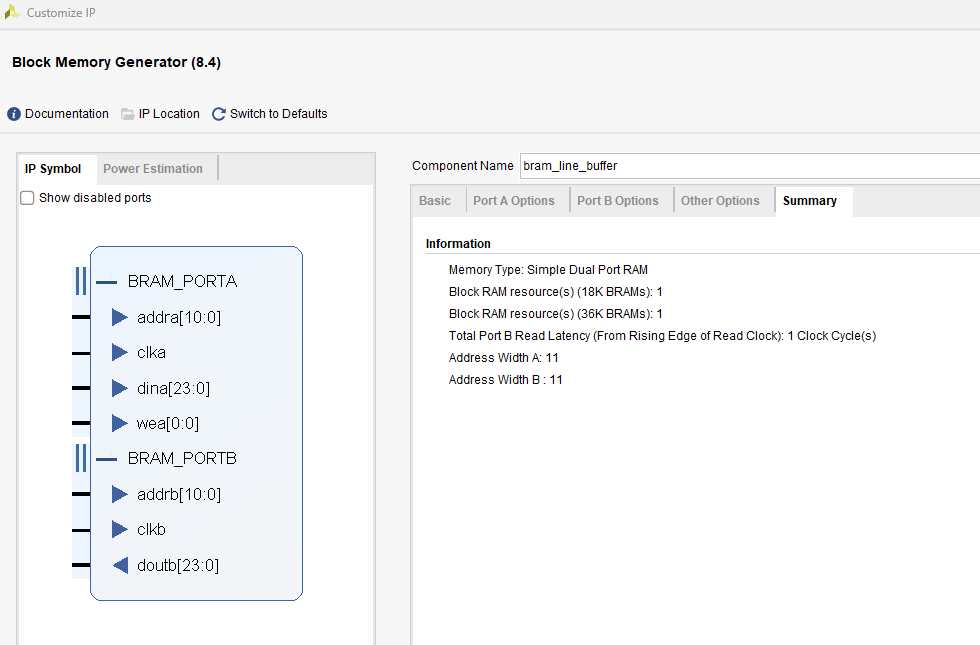

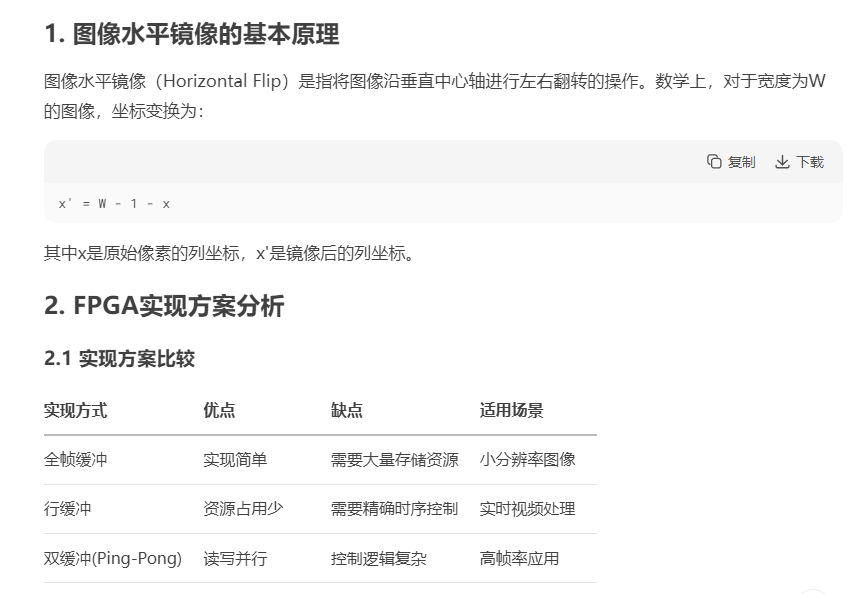

利用bram形成双缓冲,如下图配置所示:

wr_flag 表明 buffer0写 还是 buffer1写 rd_flag 表明 buffer0读 还是 buffer1读

通过写入逻辑控制(结合wr_finish) 写哪个buffer ;写地址 进而控制ip的写使能

通过状态缓存来跳转buffer的写和读

通过读取逻辑(结合rd_finish) 读哪个buffer ;读地址

最后通过时序控制,调整输出数据及数据有效对齐

复制代码
`timescale 1ns / 1ps
//
// Description: 水平镜像
//
module image_horizion_flip(
    input wire clk,
    input wire reset,

    input wire [10:0] img_width,

    input wire valid_i,
    input wire [23:0] data_i,

    output reg valid_o,
    output reg [23:0] data_o
);

///有关写逻辑部分的变量申明
reg         wr_flag ;
reg [10:0]  addra   ;
//一行像素写入buffer结束标志
wire        wr_finish;
assign      wr_finish = (valid_i && (addra == img_width - 1))? 1'b1 : 1'b0;
//buffer0/1的写使能
wire        buffer0_wr, buffer1_wr;
assign      buffer0_wr = valid_i&(~wr_flag);
assign      buffer1_wr = valid_i&wr_flag;

///有关读逻辑部分的变量申明
reg         buffer0_status, buffer1_status;
//读数据使能         读取数据 缓存完一行,启动读数据。
wire        rd_en;
assign      rd_en = buffer0_status|buffer1_status;

reg         rd_flag;
reg  [10:0] addrb;
//一行像素读出buffer结束标志
wire        rd_finish;
assign      rd_finish = rd_en&&(addrb == img_width - 1) ? 1'b1 : 1'b0;

wire [23:0] buffer0_dout, buffer1_dout;
reg         rd_en_d;
reg         rd_flag_d;
///写入逻辑//
//写入地址,wr_flag等于0时,写入buffer0,等于1时,写入buffer1
always@(posedge clk or posedge reset) begin
    if(reset) begin
        wr_flag <= 0;
        addra   <= 0;
    end else begin
        wr_flag <= wr_finish ? ~wr_flag : wr_flag;
        addra   <= wr_finish ? 0 : (valid_i ? (addra + 1'b1) : addra);
    end
end


/缓存状态保存///
//先判断buffer是否写满,写满开始读;继而判断是否读空,读空则开始写
always@(posedge clk or posedge reset) begin
    if(reset) begin
        buffer0_status <= 0;
        buffer1_status <= 0;
    end else begin
        buffer0_status <= ((~wr_flag) && wr_finish) ? 1'b1
                        :(((~rd_flag) && rd_finish) ? 1'b0 : buffer0_status);
        buffer1_status <= (wr_flag && wr_finish) ? 1'b1
                        :((rd_flag && rd_finish) ? 1'b0 : buffer1_status);
    end
end


/读取逻辑///
//读地址一般逻辑
always@(posedge clk or posedge reset) begin
    if(reset) begin
        addrb   <= 0;
        rd_flag <= 0;
    end else begin
        addrb   <= rd_en ? ((addrb == img_width - 1) ? 'b0 : addrb + 1'b1) : addrb;
        rd_flag <= rd_finish ? ~rd_flag : rd_flag;
    end
end
//镜像读数据地址 水平镜像,从右往左
wire [10:0] addrb_flip;
assign      addrb_flip = img_width - 1 - addrb;



bram_line_buffer u0 (
  .clka (clk         ),   // input wire clka
  .wea  (buffer0_wr  ),   // input wire [0 : 0] wea
  .addra(addra       ),   // input wire [10 : 0] addra
  .dina (data_i      ),   // input wire [23 : 0] dina
  .clkb (clk         ),   // input wire clkb
  .addrb(addrb_flip  ),   // input wire [10 : 0] addrb
  .doutb(buffer0_dout)    // output wire [23 : 0] doutb
);

bram_line_buffer u1 (
  .clka (clk         ),   // input wire clka
  .wea  (buffer1_wr  ),   // input wire [0 : 0] wea
  .addra(addra       ),   // input wire [10 : 0] addra
  .dina (data_i      ),   // input wire [23 : 0] dina
  .clkb (clk         ),   // input wire clkb
  .addrb(addrb_flip  ),   // input wire [10 : 0] addrb
  .doutb(buffer1_dout)    // output wire [23 : 0] doutb
);


//输出数据打一拍延时
always@(posedge clk or posedge reset) begin
    if(reset) begin
        rd_en_d <= 0;
        rd_flag_d <= 0;
    end else begin
        rd_en_d <= rd_en;
        rd_flag_d <= rd_flag;
    end

end
//输出
always@(posedge clk or posedge reset) begin
    if(reset) begin
        valid_o <= 0;
        data_o <= 0;
    end else begin
        valid_o <= rd_en_d;
        data_o <= rd_flag_d ? buffer1_dout : buffer0_dout;
    end
end

endmodule
