基于VSCode+PlatformIO环境的ESP8266的HX1838红外模块

以下是针对ESP8266开发板的红外遥控解码系统开发教程,基于VSCode+PlatformIO环境编写


一、概述

本实验通过ESP8266开发板实现:

  1. 红外遥控信号解码
  2. 自定义按键功能映射
  3. 串口监控输出
  4. 基础设备控制(LED)

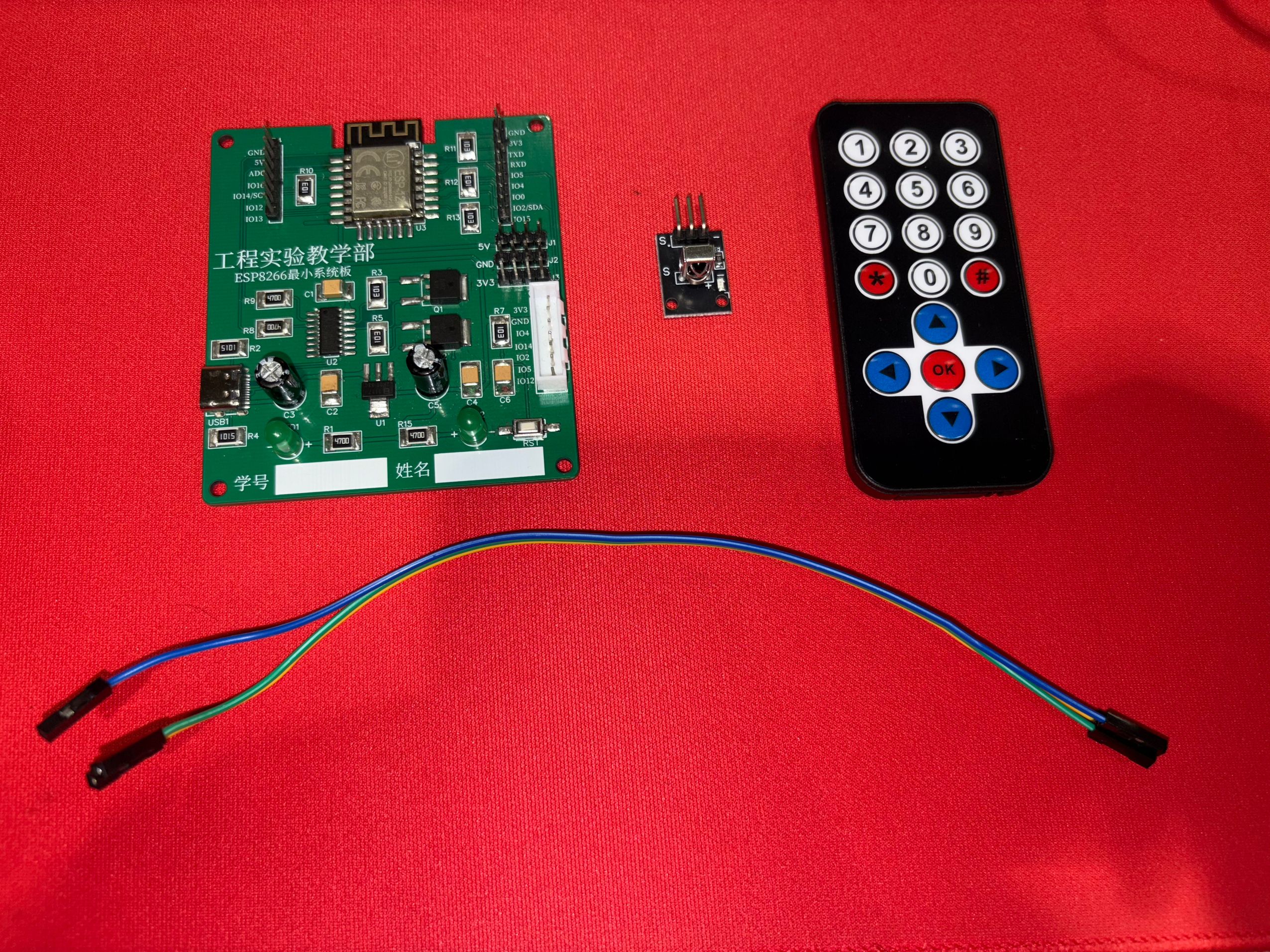

硬件组成

  • NodeMCU ESP8266开发板
  • HX1838红外接收模块
  • 5mm LED灯
  • 杜邦线若干

开发环境

  • VSCode + PlatformIO
  • Arduino框架
  • IRremote库v4.0+

二、环境搭建

1. PlatformIO配置

创建platformio.ini配置文件:

cpp 复制代码
[env:nodemcuv2]
platform = espressif8266
board = nodemcuv2
framework = arduino
lib_deps =
    Arduino-IRremote/IRremote@^4.0.0
monitor_speed = 115200

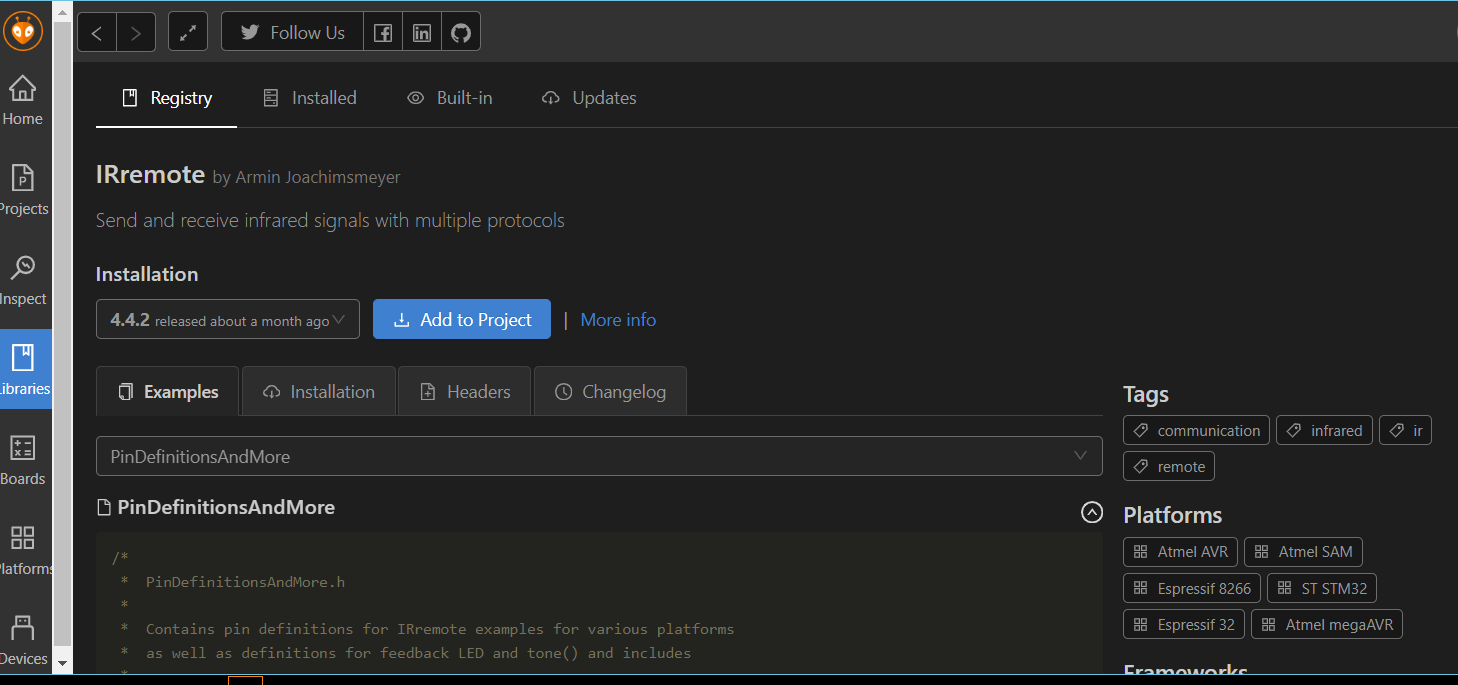

2. 库安装流程

  1. 在VSCode中按Ctrl+Shift+P打开命令面板
  2. 输入PlatformIO: Install Library
  3. 搜索安装IRremote by Armin Joachimsmeyer

三、硬件连接

接线示意图

红外接收器\] \[ESP8266

OUT ----------- P4
VCC ----------- 3V3
GND ----------- GND

LED灯\] \[ESP8266

长脚 ----------- P2
短脚 ----------- GND

四、代码实现

完整代码( src/main.cpp

cpp 复制代码
#include <Arduino.h>
#include <IRremote.hpp>

#define IR_RECV_PIN D4 // GPIO2
#define LED_PIN D1     // GPIO5

// 协议解码函数声明
const char* getProtocolString(decode_type_t protocol);
const char* getKeyName(uint32_t code);
void handleIRCommand();

// 自定义键码映射表
struct IrKeyMapping {
    uint32_t code;
    const char* name;
};

const IrKeyMapping keyMap[] = {
    {0xFFA25D, "POWER"},   // 电源键
    {0xFF629D, "VOL+"},
    {0xFFE21D, "FUNC/STOP"},
    {0xFF22DD, "FAST BACK"},
    {0xFF02FD, "PAUSE"},
    {0xFFC23D, "FAST FORWARD"},
    {0xFFE01F, "DOWN"},
    {0xFFA857, "VOL-"},
    {0xFF906F, "UP"},
    {0xFF6897, "0"},
    {0xFF9867, "EQ"},
    {0xFFB04F, "ST/REPT"},
    {0xFF30CF, "1"},
    {0xFF18E7, "2"},
    {0xFF7A85, "3"},
    {0xFF10EF, "4"},
    {0xFF38C7, "5"},
    {0xFF5AA5, "6"},
    {0xFF42BD, "7"},
    {0xFF4AB5, "8"},
    {0xFF52AD, "9"},
    {0xFFFFFFFF, "REPEAT"}
};

void setup() {
    Serial.begin(115200);
    IrReceiver.begin(IR_RECV_PIN);
    pinMode(LED_PIN, OUTPUT);
    Serial.println("\n红外遥控系统已启动");
}

void loop() {
    if (IrReceiver.decode()) {
        // 原始数据打印
        Serial.printf(
            "[%02X] 协议:%-6s 键值:0x%08lX -> %s\n",
            IrReceiver.decodedIRData.protocol,
            getProtocolString(IrReceiver.decodedIRData.protocol),
            IrReceiver.decodedIRData.decodedRawData,
            getKeyName(IrReceiver.decodedIRData.decodedRawData)
        );

        handleIRCommand();
        IrReceiver.resume();
    }
    delay(50);
}

// 协议类型转文字
const char* getProtocolString(decode_type_t protocol) {
    switch(protocol) {
        case NEC: return "NEC";
        case SONY: return "SONY";
        case RC5: return "RC5";
        case RC6: return "RC6";
        case DISH: return "DISH";
        case SHARP: return "SHARP";
        case JVC: return "JVC";
        case SAMSUNG: return "SAMSUNG";
        default: return "UNKNOWN";
    }
}

// 键码转名称
const char* getKeyName(uint32_t code) {
    for (auto &key : keyMap) {
        if (code == key.code) {
            return key.name;
        }
    }
    return "UNKNOWN";
}

// 执行控制命令
void handleIRCommand() {
    switch(IrReceiver.decodedIRData.decodedRawData) {
        case 0xFFA25D: // POWER键控制LED
            digitalWrite(LED_PIN, !digitalRead(LED_PIN));
            Serial.println("LED状态已切换");
            break;

        case 0xFF6897: // 数字0
            Serial.println("执行系统复位");
            ESP.restart();
            break;
    }
}

五、代码解析

1. 核心功能模块

  • 协议解码 :IrReceiver.begin()初始化红外接收
  • 数据解析 :IrReceiver.decode()获取解码数据
  • 协议处理 :通过decodedIRData结构体访问详细信息
  • 命令映射:自定义键码映射表实现灵活控制

2. 关键数据结构

cpp 复制代码
struct IrKeyMapping {
    uint32_t code;     // 原始键值(十六进制)
    const char* name;   // 自定义按键名称
};

六、使用示例

1. 编译上传

  1. 在VSCode中点击底部状态栏的✅图标编译项目
  2. 点击→图标下载到开发板

2. 串口监控

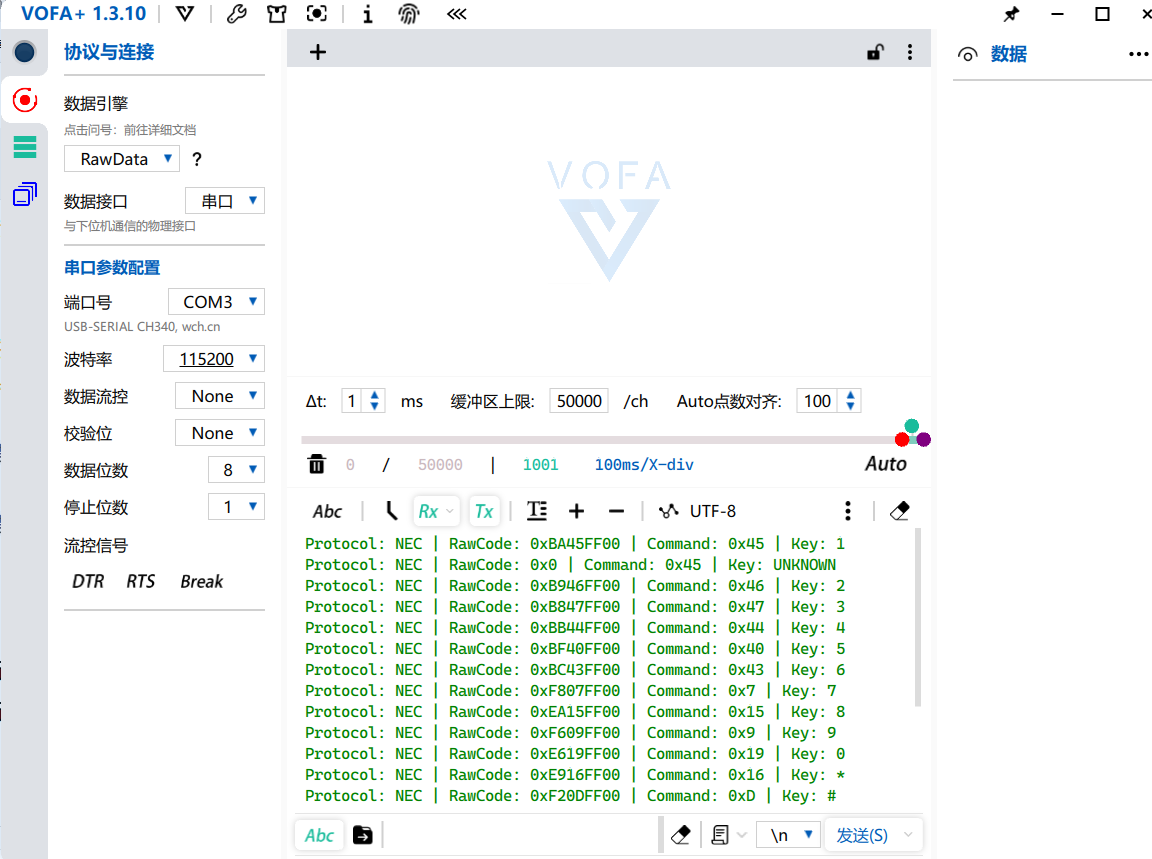

  1. 点击底部电源插头图标打开串口监视器,这里我用的vof

    1. 按下遥控器按键观察输出:

    3. 实际效果

    • 短按按键:显示按键信息
    • 长按按键:显示0xFFFFFFFF,重复码

    七、常见问题排查

    |----------------|-------------------------|
    | 现象 | 解决方案 |
    | 无任何输出 | 检查P4引脚连接,确认红外接收器VCC接5V |
    | 键值显示0xFFFFFFFF | 此为重复码,正常现象 |
    | 部分按键无法识别 | 修改keyMap数组中的对应键值 |
    | 接收距离短 | 确保接收器前无遮挡,更换遥控电池 |
    | 编译报错 | 清理编译缓存:pio run -t clean |

    八、学习资源

    1. IRremote库官方文档
    2. ESP8266引脚图
    3. PlatformIO使用指南

    通过本项目的实践,可以掌握:

    • PlatformIO项目管理技巧
    • 红外通信协议解析方法
    • ESP8266 GPIO控制
    • 嵌入式系统调试技能
    • 物联网设备开发基础

    建议同学们尝试扩展以下功能:

    1. 添加OLED屏幕显示按键信息
    2. 结合MQTT实现远程控制
    3. 开发WEB配置界面
    4. 实现红外信号学习功能
