实战项目3(04)

​​​​​​目录

​​​​​​任务场景一

【r1配置】

【sw1配置】

任务场景二

【r1配置】

【sw1配置】

【sw2配置】


任务场景一

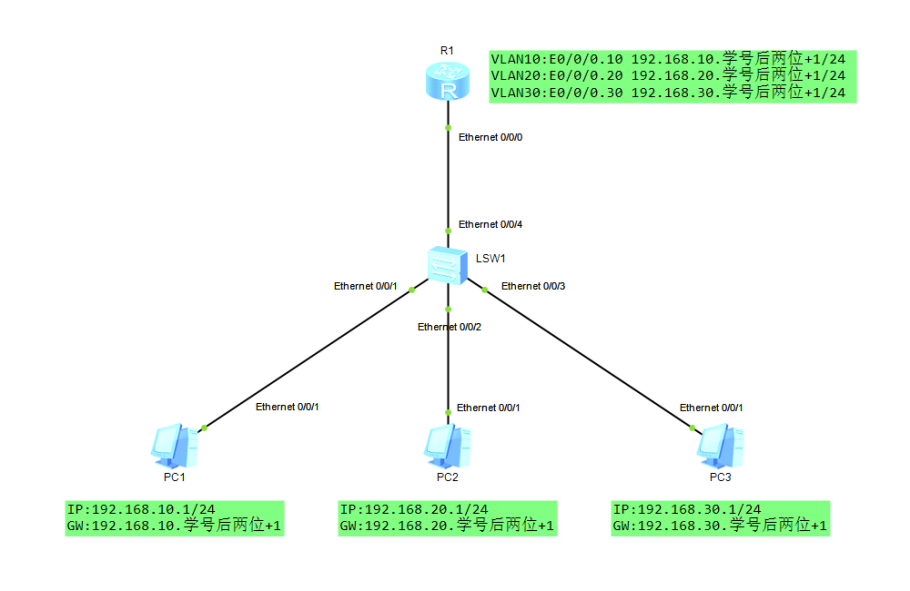

某公司网络为了减少广播包对网络的影响,网络管理员对网络进行了VLAN划分,完成VLAN划分后,为了不影响VLAN间的正常访问,网络管理员采用了路由器来实现VLAN之间的路由。任务网络拓扑图如下图所示。

任务要求:

1、对交换机进行VLAN配置。

2、对路由器进行单臂路由配置,实现网络中各PC主机能够相互访问。


【r1配置】

r1\]int e0/0/0.10 \[r1-Ethernet0/0/0.10\]ip address 192.168.10.42 24 \[r1-Ethernet0/0/0.10\]dot1q termination vid 10

  1. 含义:将子接口 Ethernet0/0/0.10 配置为终结 VLAN ID 为 10 的 802.1Q 标签帧。802.1Q 是一种以太网帧标记协议,用于在以太网帧中插入 VLAN 标签,以区分不同 VLAN 的流量。
  2. 作用:当路由器接收到带有 VLAN 10 标签的帧时,该子接口会去除 VLAN 标签,并将帧转发到内部网络;当路由器向 VLAN 10 发送帧时,会为帧添加 VLAN 10 的标签。这样就实现了路由器与交换机之间不同 VLAN 流量的区分和转发。

r1-Ethernet0/0/0.10\]arp broadcast enable

  1. 含义:启用子接口 Ethernet0/0/0.10 的 ARP(地址解析协议)广播功能。ARP 用于将 IP 地址解析为 MAC 地址。
  2. 作用:在 VLAN 环境中,由于不同 VLAN 可能处于不同的广播域,启用 ARP 广播功能可以让路由器在该子接口上正常处理 ARP 请求和响应,确保 IP 地址到 MAC 地址的正确解析,从而实现设备之间的通信。

r1-Ethernet0/0/0.10\]q \[r1\]int e0/0/0.20 ...以此类推到e0/0/0.30


【sw1配置】

sw1\]vlan batch 10 20 30 \[sw1\]int e0/0/1 \[sw1-Ethernet0/0/1\]port link-type access \[sw1-Ethernet0/0/1\]port default vlan 10 \[sw1-Ethernet0/0/1\]q \[sw1\]int e0/0/2 ...以此类推到e0/0/3




任务场景

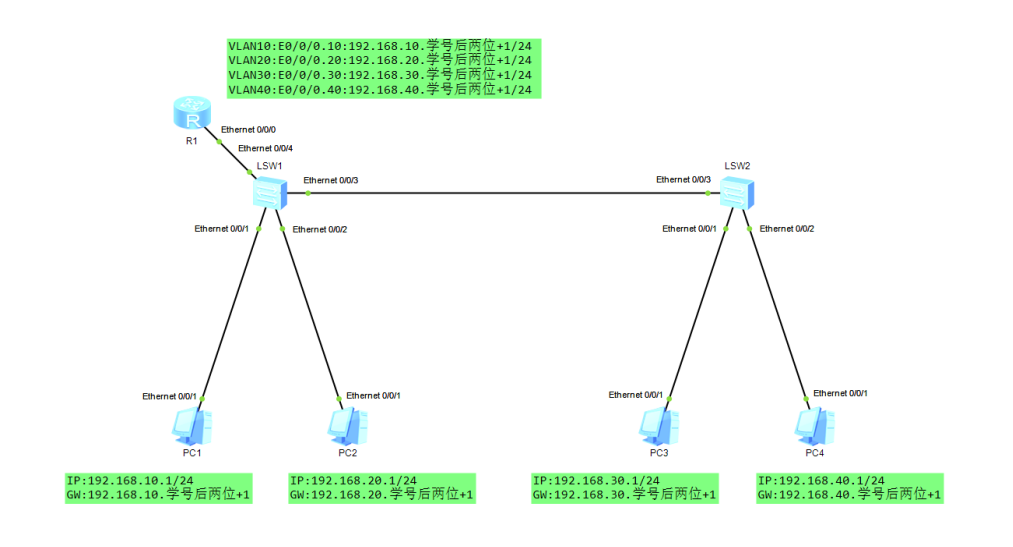

某公司网络为了减少广播包对网络的影响,网络管理员对网络进行了VLAN划分,完成VLAN划分后,为了不影响VLAN之间的正常访问,网络管理员采用了路由器来实现VLAN之间的路由。任务网络拓扑图如下图所示。

任务要求:

1、对交换机进行VLAN配置。

2、对路由器进行单臂路由配置,实现网络中各PC主机能够相互访问。


【r1配置】

r1\]int e0/0/0.10 \[r1-Ethernet0/0/0.10\]ip address 192.168.10.42 24 \[r1-Ethernet0/0/0.10\]dot1q termination vid 10 \[r1-Ethernet0/0/0.10\]arp broadcast enable \[r1\]int e0/0/0.20 ...以此类推到e0/0/0.40


【sw1配置】

sw1\]vlan batch 10 20 30 40 \[sw1\]int e0/0/1 \[sw1-Ethernet0/0/1\]port link-type access \[sw1-Ethernet0/0/1\]port default vlan 10 \[sw1-Ethernet0/0/1\]q \[sw1\]int e0/0/2 ...以此类推到e0/0/4


【sw2配置】

sw2\]vlan batch 30 40 \[sw2\]int e0/0/1 \[sw2-Ethernet0/0/1\]port link-type access \[sw2-Ethernet0/0/1\]port default vlan 30 \[sw2-Ethernet0/0/1\]q \[sw2\]int e0/0/2 ...以此类推到e0/0/3
