创建一个简易的风扇动画界面：基于 WPF 和 XAML 的实现教程

在本教程中，我们将通过使用 WPF (Windows Presentation Foundation) 和 XAML (Extensible Application Markup Language) 创建一个简单的"台式风扇"界面。我们将使用 XAML 绘制风扇的外观，包含风扇叶片、风扇框架、支架和按钮等元素，并通过一些基本的动画效果让它动起来。

这个示例将包含以下内容：

创建风扇的静态图形界面
绘制风扇的旋转叶片
使用按钮控制风扇的速度（动画效果）

1. 创建项目和窗口

首先，在 Visual Studio 中创建一个新的 WPF 应用程序 项目。创建完成后，我们会在 MainWindow.xaml 文件中编写我们的 XAML 代码。

我们定义一个窗口 Window，并指定其样式和大小。

复制代码

<Window x:Class="DesktopFan.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:DesktopFan"
        mc:Ignorable="d"
        WindowStyle="None"
        Title="台式小风扇" Height="600" Width="600" WindowStartupLocation="CenterScreen">

这段代码指定了窗口的基础信息，如窗口大小（Height="600" 和 Width="600"）和标题（Title="台式小风扇"）。并且去掉了默认的窗口样式（WindowStyle="None"），使其看起来像一个简洁的风扇界面。

2. 定义风扇图形的渐变效果

为了让风扇看起来更现代化，我们为背景、叶片、中心以及底座等部分添加渐变效果。通过使用 WPF 中的 LinearGradientBrush 和 RadialGradientBrush，我们可以创建平滑的色彩过渡。

在 Window.Resources 部分，我们定义了风扇的各种渐变效果：

复制代码

<Window.Resources>
    <!-- 背景渐变 -->
    <LinearGradientBrush x:Key="BackgroundGradient" StartPoint="0,0" EndPoint="1,1">
        <GradientStop Color="#E0E7FF" Offset="0"/>
        <GradientStop Color="#F0FDFA" Offset="1"/>
    </LinearGradientBrush>

    <!-- 风扇叶片渐变 -->
    <LinearGradientBrush x:Key="BladeGradient" StartPoint="0,0" EndPoint="1,1">
        <GradientStop Color="#B3FFFFFF" Offset="0"/>
        <GradientStop Color="#B3A5B4FC" Offset="0.6"/>
        <GradientStop Color="#E66366F1" Offset="1"/>
    </LinearGradientBrush>

    <!-- 风扇中心渐变 -->
    <RadialGradientBrush x:Key="CenterGradient" GradientOrigin="0.5,0.5" Center="0.5,0.5" RadiusX="0.8" RadiusY="0.8">
        <GradientStop Color="White" Offset="0"/>
        <GradientStop Color="#818CF8" Offset="0.6"/>
        <GradientStop Color="#6366F1" Offset="1"/>
    </RadialGradientBrush>

    <!-- 风扇底座渐变 -->
    <RadialGradientBrush x:Key="BaseGradient" GradientOrigin="0.6,0.3" Center="0.6,0.3" RadiusX="0.8" RadiusY="0.8">
        <GradientStop Color="#B3B4BCF7" Offset="0"/>
        <GradientStop Color="#6366F1" Offset="1"/>
    </RadialGradientBrush>
</Window.Resources>

每个 Brush 定义了一个渐变色，使用不同的颜色和透明度值来模拟真实世界中风扇各部分的材质。

3. 创建风扇的外框和底座

接下来，我们需要绘制风扇的外框和底座。在 XAML 中，我们使用 Ellipse 和 Rectangle 来绘制这些形状，并使用 Canvas 来安排它们的位置。

复制代码

<Border Background="White" CornerRadius="24" Width="300" Height="450"
        VerticalAlignment="Center" HorizontalAlignment="Center">
    <StackPanel VerticalAlignment="Center" HorizontalAlignment="Center">
        <Viewbox Width="220" Height="320" Margin="0,10,0,32">
            <Canvas Width="260" Height="300">
                <!-- 底座 -->
                <Ellipse Canvas.Left="50" Canvas.Top="282" Width="160" Height="36" Fill="{StaticResource BaseGradient}"/>
                <!-- 支架 -->
                <Rectangle Canvas.Left="122" Canvas.Top="170" Width="16" Height="134" RadiusX="7" RadiusY="7" Fill="#A5B4FC"/>
                <Rectangle Canvas.Left="120" Canvas.Top="160" Width="20" Height="30" RadiusX="10" RadiusY="10" Fill="#A5B4FC"/>
                <!-- 风扇框架 -->
                <Ellipse Canvas.Left="30" Canvas.Top="30" Width="200" Height="200"
                         Fill="#F1F5F9" Stroke="#6366F1" StrokeThickness="5"/>
            </Canvas>
        </Viewbox>
    </StackPanel>
</Border>

我们使用 Canvas 来精确控制各个元素的位置。这里的 Ellipse 用于绘制风扇的框架和底座，Rectangle 用于绘制支架。

4. 绘制风扇的叶片

风扇叶片是界面中的重要元素，我们需要通过 Path 来绘制叶片的形状。每个叶片的形状是一个四边形，使用 M100,100 L100,0 Q190,70 100,100 Z 路径描述（即一个从中心扩展到边缘的弯曲形状）。

我们在 Canvas 中绘制多个叶片，并给每个叶片应用一个旋转动画，让它们看起来像正在旋转的风扇。

复制代码

<Canvas x:Name="FanBlades" Canvas.Left="30" Canvas.Top="30" Width="200" Height="200"
        RenderTransformOrigin="0.5,0.5">
    <Canvas.RenderTransform>
        <RotateTransform Angle="0"/>
    </Canvas.RenderTransform>

    <!-- 叶片 1 -->
    <Path Data="M100,100 L100,0 Q190,70 100,100 Z"
          Fill="{StaticResource BladeGradient}"
          Effect="{StaticResource BladeShadowEffect}"/>

    <!-- 叶片 2 -->
    <Path Data="M100,100 L100,0 Q190,70 100,100 Z"
          Fill="{StaticResource BladeGradient}"
          Effect="{StaticResource BladeShadowEffect}"/>

    <!-- 叶片 3 -->
    <Path Data="M100,100 L100,0 Q190,70 100,100 Z"
          Fill="{StaticResource BladeGradient}"
          Effect="{StaticResource BladeShadowEffect}"/>
</Canvas>

通过使用 RotateTransform，我们可以对 FanBlades 容器中的所有叶片进行旋转，模拟风扇叶片的转动。

5. 添加控制按钮

为了让用户能够控制风扇的开关和风速，我们添加了一些按钮。这些按钮可以让用户选择关闭风扇或设置风速。每个按钮都被设计成圆形，使用 Ellipse 和 Button 控件，并附加了事件处理函数。

复制代码

<StackPanel Orientation="Horizontal" HorizontalAlignment="Center" Margin="0,12,0,0">
    <Button x:Name="OffButton" Content="关" Style="{StaticResource ActiveSpeedButton}" Tag="0" Click="SpeedButton_Click"/>
    <Button x:Name="Speed1Button" Content="1档" Margin="16,0,0,0" Style="{StaticResource SpeedButton}" Tag="1" Click="SpeedButton_Click"/>
    <Button x:Name="Speed2Button" Content="2档" Margin="16,0,0,0" Style="{StaticResource SpeedButton}" Tag="2" Click="SpeedButton_Click"/>
    <Button x:Name="Speed3Button" Content="3档" Margin="16,0,0,0" Style="{StaticResource SpeedButton}" Tag="3" Click="SpeedButton_Click"/>
</StackPanel>

6. 运行与调试

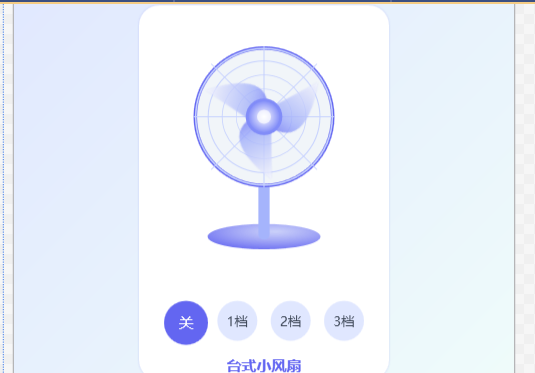

在完成上述代码后，点击运行按钮，你将看到一个现代化的风扇界面。在界面上，点击控制按钮时，风扇叶片将旋转，并根据按钮选择的风速进行调整。

总结

通过 WPF 和 XAML，我们成功地创建了一个风扇动画界面。这个示例结合了图形绘制（使用 Path 和 Ellipse）和动画效果（通过 RotateTransform 和按钮事件），展示了如何使用 XAML 来开发具有交互性的图形界面。

你可以根据需要进一步扩展这个界面，增加更多动画效果或功能，例如风速动画，或甚至使用 Storyboard 来平滑控制风扇叶片的旋转。希望这个教程对你有所帮助！
