STM32F407VET6学习笔记5:STM32CubeMX配置串口工程_HAL库

学习一下怎么使用CubeMx配置工程,这里配置LED、串口UART5、定时器TIM2

目录

新建工程:

配置时钟与外设:

晶振

LED

时钟树

串口UART5

​编辑

​编辑

定时器TIM2

更改工程配置:

生成代码:

添加应用层代码:

测试结果:

其余提示:


新建工程:

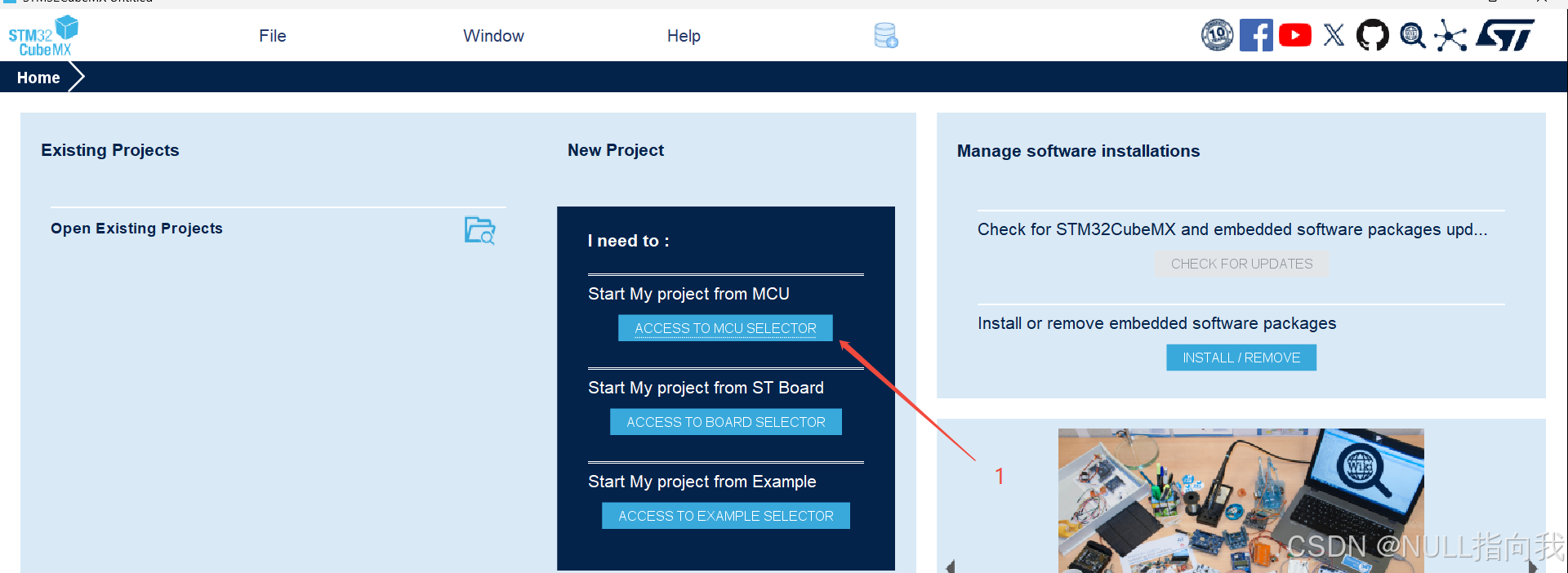

点击"ACCESS TO MCU SELECTOR"

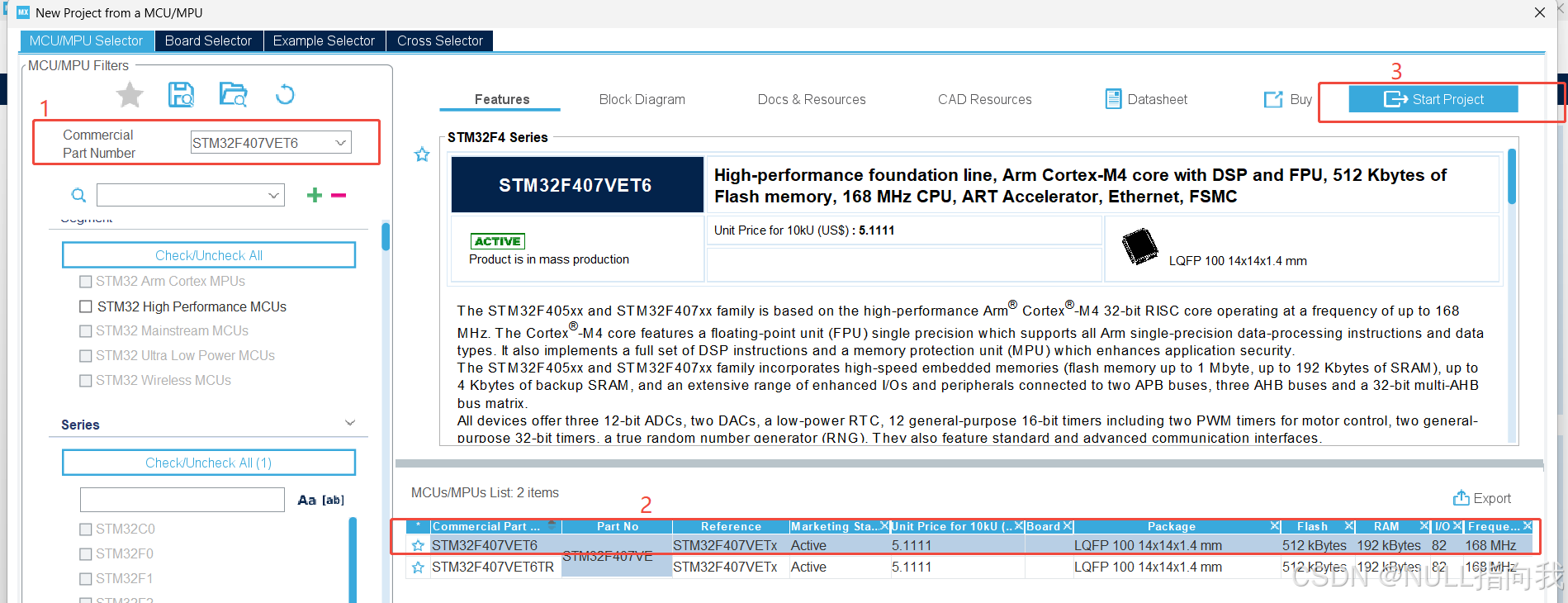

在cubeMX中搜索F407VET6

配置时钟与外设:

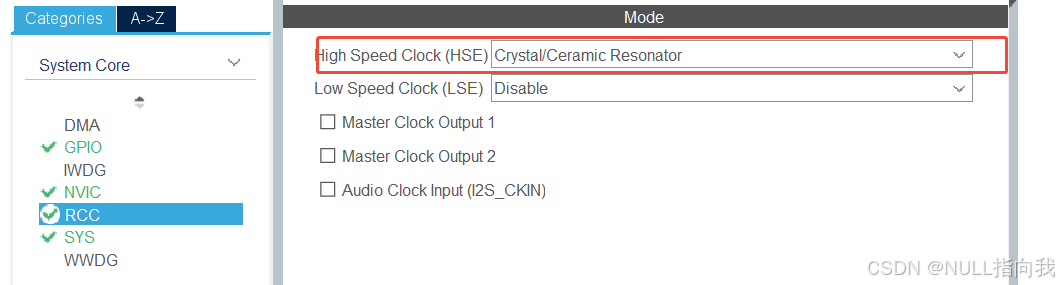

晶振

开发板只有告诉时钟晶振,没有低速时钟晶振

LED

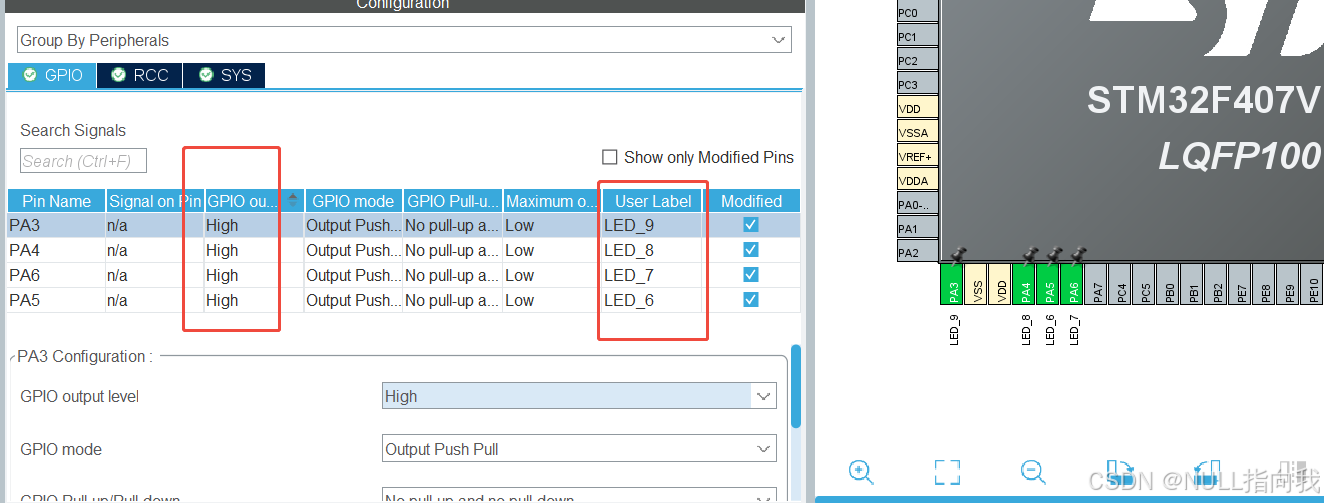

开发板连接了几个灯,PA3\PA4\PA5\PA6,且低电平点亮,如下配置:

直接点它们配置为Output:

因为我是低电平点亮,所以为了上电先不亮,设定GPIO output leve 设定引脚初始化电平为高电平

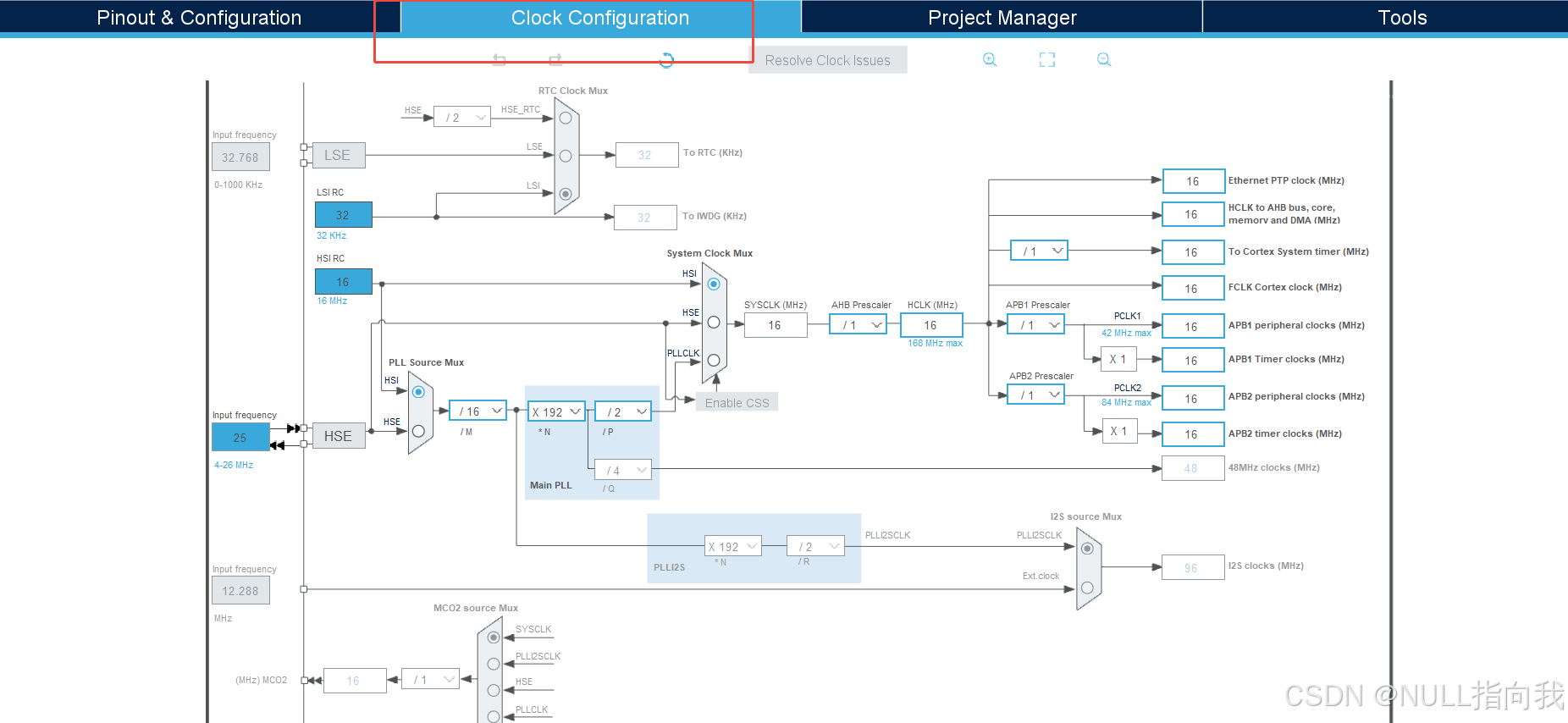

时钟树

我这里没有改时钟树配置

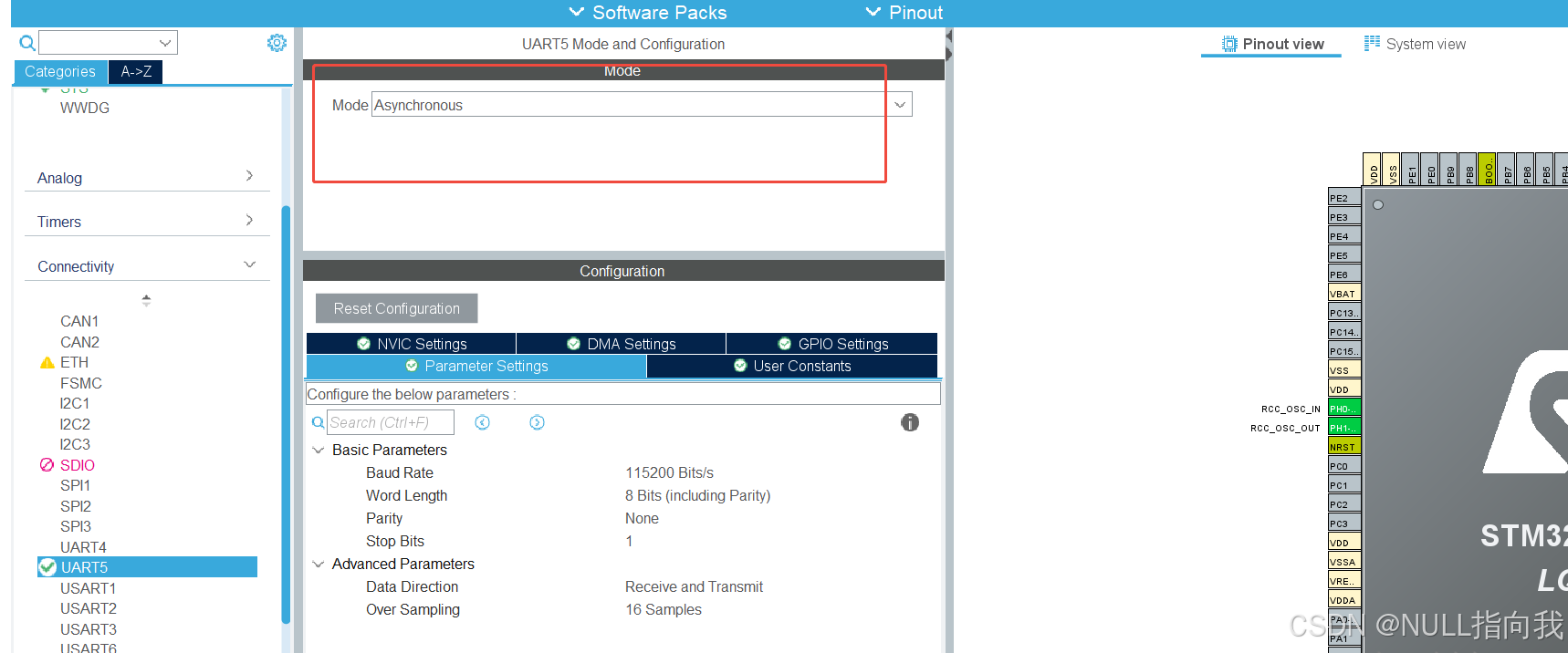

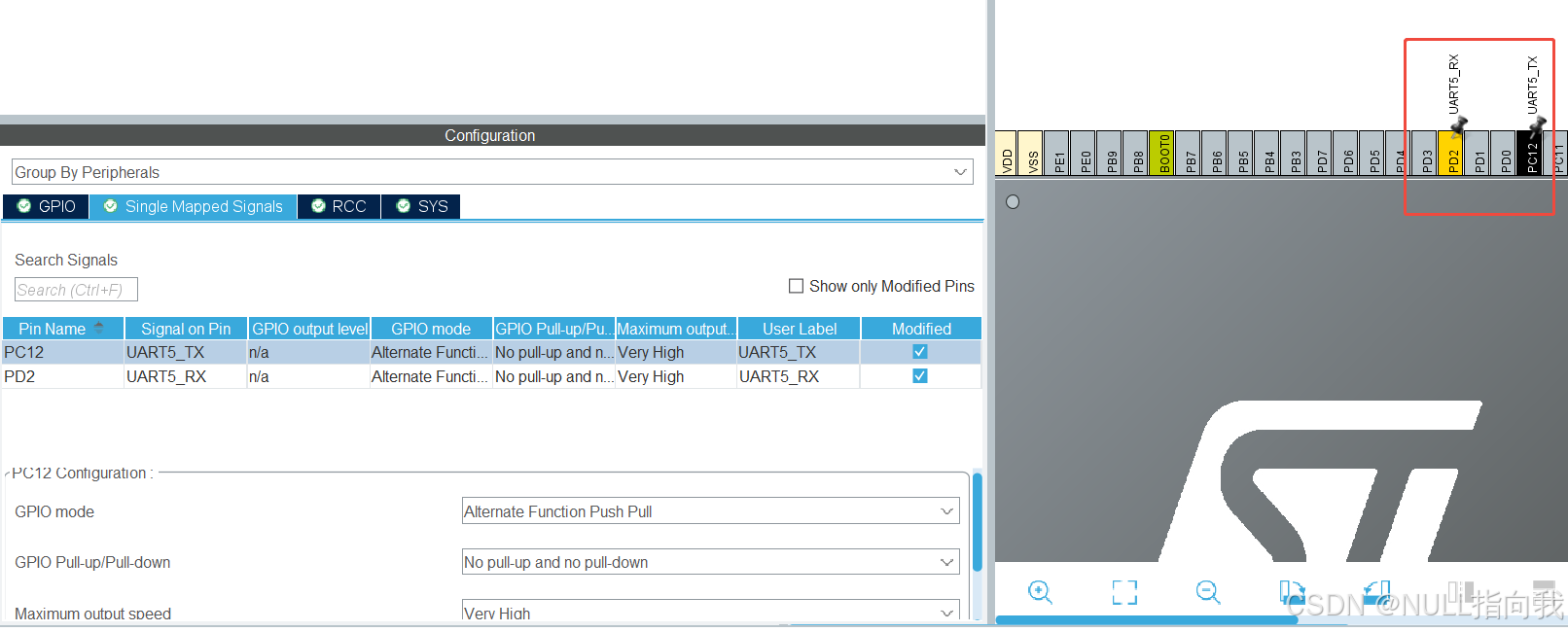

串口UART5

定时器TIM2

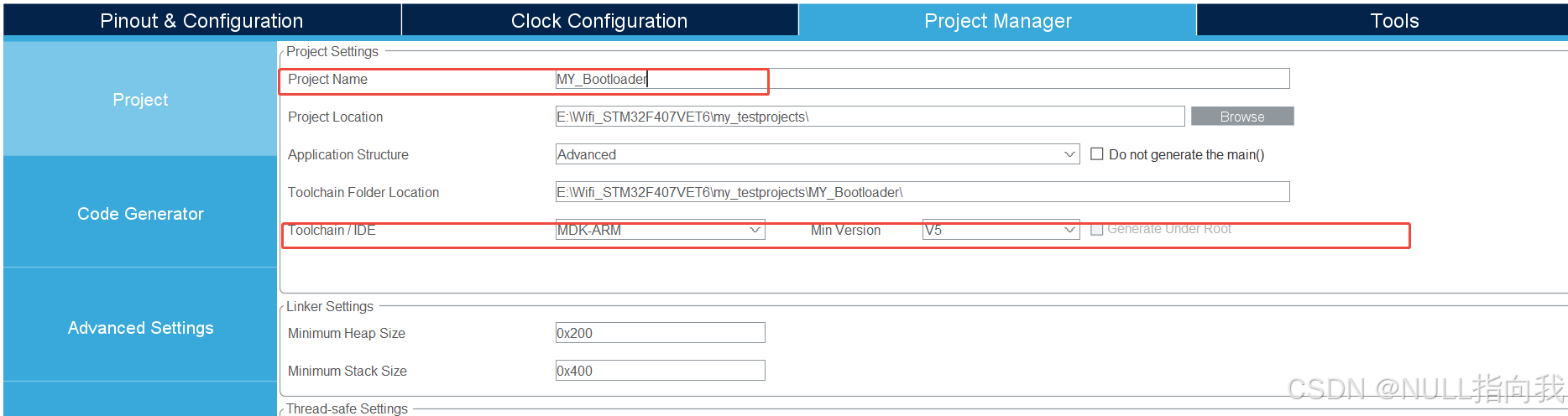

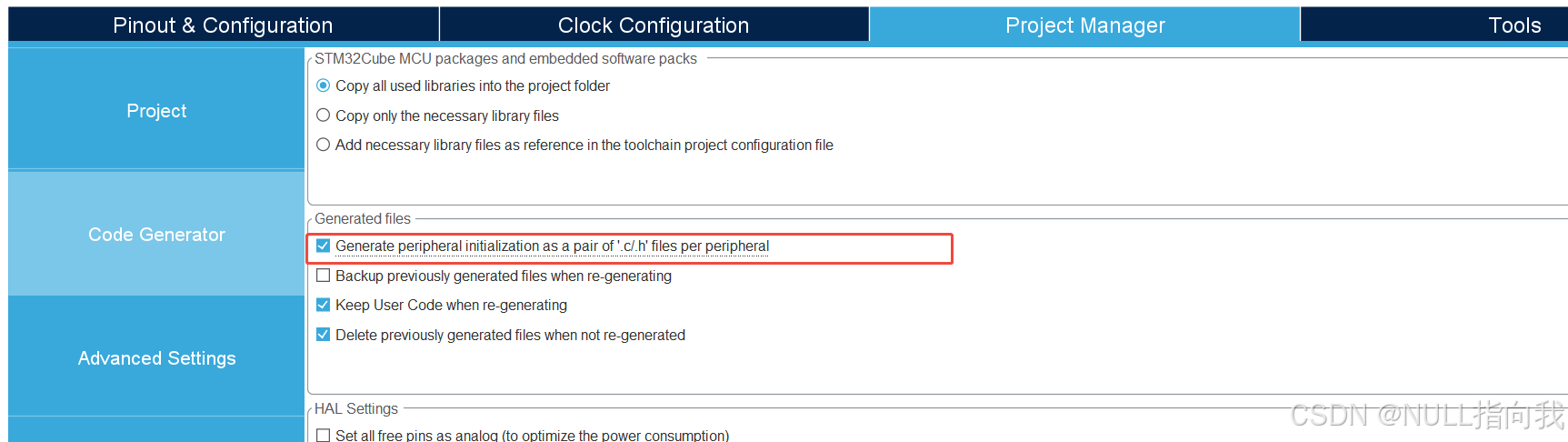

更改工程配置:

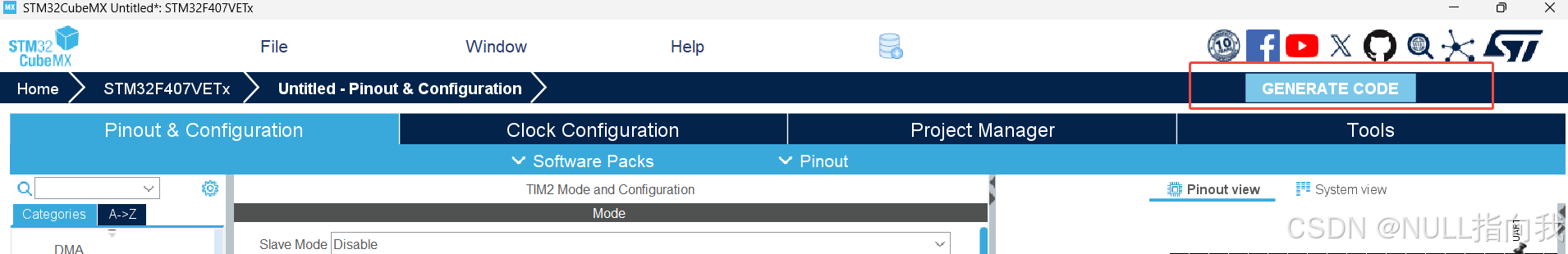

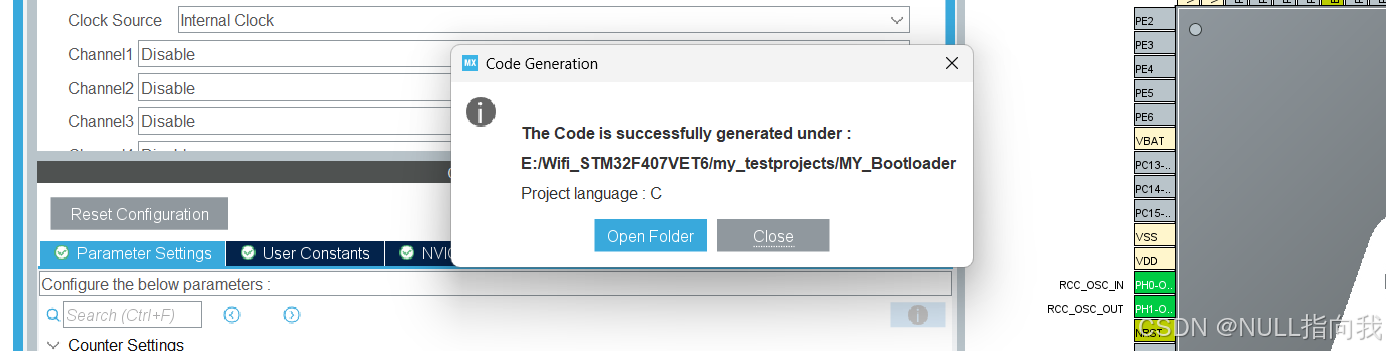

生成代码:

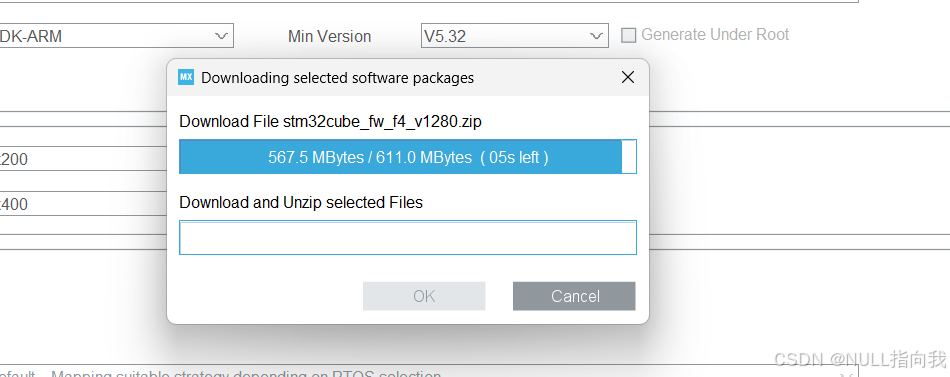

然后会需要你登陆,(必须要登录),下个固件就能生成了

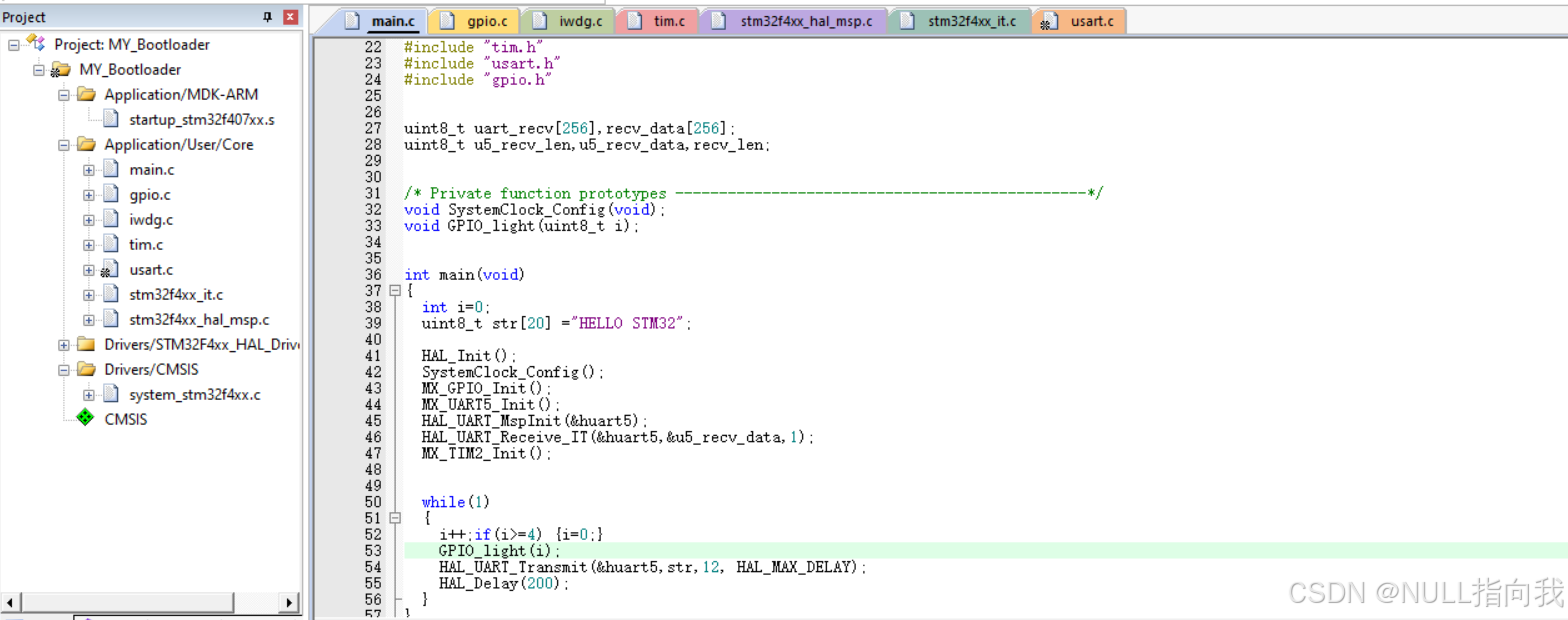

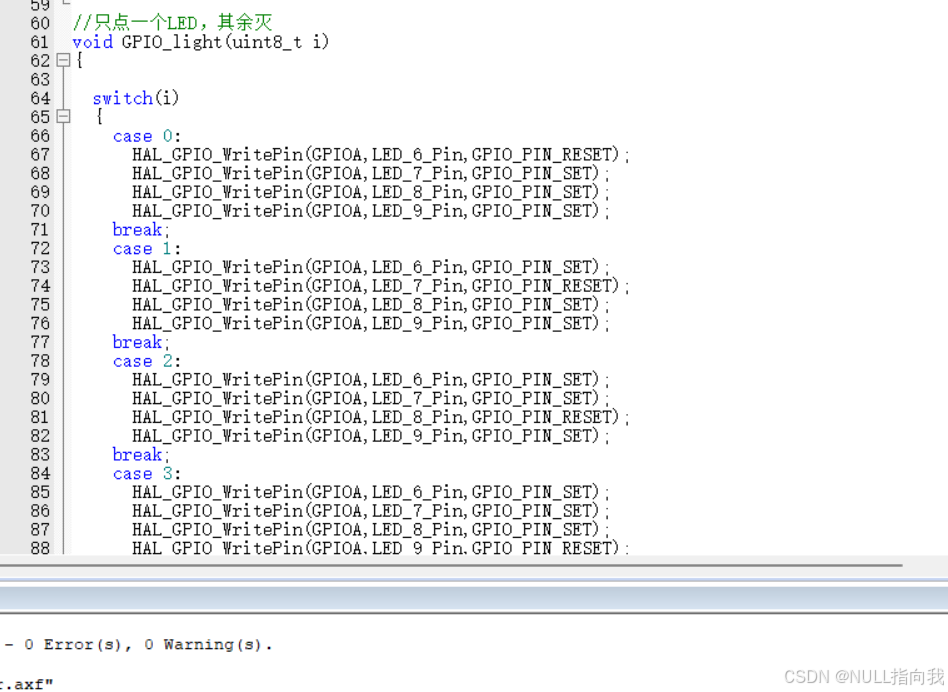

添加应用层代码:

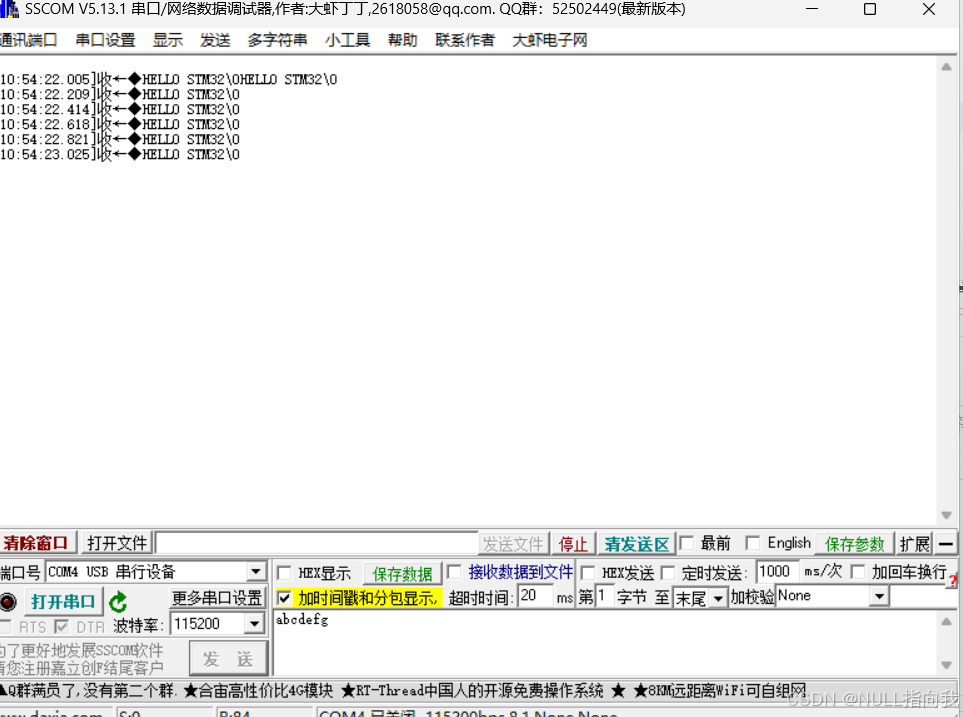

测试结果:

其余提示:

额外自己增加的应用层代码需要放在它生成工程的/*USER CODE BEGIN*/之间

否则在使用cube新增外设后,你写的代码会被清楚!
